Abarth 500 2010 Instructieboek (in Dutch)

110
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
H1
H7
W21/5W
WY21W
W5W
PY21W
R10W
P21W
P21W
P21W
C5W
W5W
C5W
H1
W5W55W
55W
5/21W
21
5
21
10
21
21
21
5
5
5
55
5D
D
A
B
A
B
B
B
B
B
C
A
C
E
A
Lamp Type Vermogen Zie fig.
Grootlicht
Dimlicht
Buitenverlichting voor/dag-dimlicht
Richtingaanwijzers voor
Richtingaanwijzers op voorspatbord
Richtingaanwijzers achter
Buitenverlichting achter
Remlicht
Achteruitrijlicht
Mistachterlicht
Plafondverlichting
Bagageruimteverlichting
Kentekenverlichting
Mistlampen voor
Derde remlicht
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 110

111
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
RICHTINGAANWIJZERS
Voor
Gloeilamp vervangen:
❒verwijder de rubber dop, zoals hier-
voor is beschreven;
❒draai de lamphouder A-fig. 22linksom
en verwijder de lamphouder;
❒verwijder de geklemd gemonteerde
lamp en vervang de lamp;
❒monteer de lamphouder Adoor deze
rechtsom te draaien; controleer of de
lamphouder goed vastzit;
❒monteer de rubber dop.
LAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Lamp ver-
vangen”.
KOPLAMPEN
In de koplampunits zijn de lampen voor de
buitenverlichting, het dimlicht, het groot-
licht en de richtingaanwijzer opgenomen.
Verwijder in de motorruimte de rubber
dop A-fig. 20om de lamp van de rich-
tingaanwijzer te bereiken, verwijder de
rubber dop B-fig. 20om de lamp van het
dimlicht te bereiken.
fig. 20F0S093Ab
fig. 21F0S094Ab
Draai, om de lampen van de buitenver-
lichting/dag-dimlicht en het grootlicht te
bereiken, de wielen in een uiterste stand,
open het deksel C-fig. 21in de wielkuip
van de betreffende lichtunit en verwijder
vervolgens de rubber dop D-fig. 21.
fig. 22F0S095Ab
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 111

112
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN

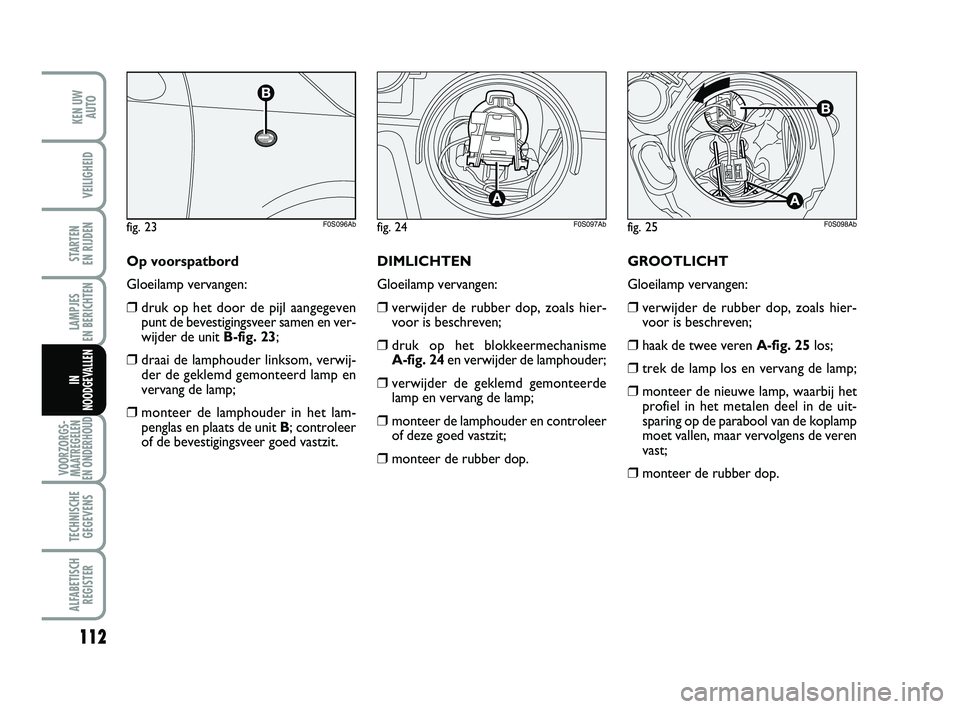

GROOTLICHT
Gloeilamp vervangen:
❒verwijder de rubber dop, zoals hier-
voor is beschreven;
❒haak de twee veren A-fig. 25los;
❒trek de lamp los en vervang de lamp;
❒monteer de nieuwe lamp, waarbij het
profiel in het metalen deel in de uit-
sparing op de parabool van de koplamp
moet vallen, maar vervolgens de veren
vast;
❒monteer de rubber dop. DIMLICHTEN
Gloeilamp vervangen:
❒verwijder de rubber dop, zoals hier-
voor is beschreven;
❒druk op het blokkeermechanisme
A-fig. 24 en verwijder de lamphouder;
❒verwijder de geklemd gemonteerde
lamp en vervang de lamp;
❒monteer de lamphouder en controleer
of deze goed vastzit;
❒monteer de rubber dop.
fig. 24F0S097Abfig. 25F0S098Ab
Op voorspatbord
Gloeilamp vervangen:
❒druk op het door de pijl aangegeven
punt de bevestigingsveer samen en ver-
wijder de unit B-fig. 23;
❒draai de lamphouder linksom, verwij-
der de geklemd gemonteerd lamp en
vervang de lamp;
❒monteer de lamphouder in het lam-
penglas en plaats de unit B; controleer
of de bevestigingsveer goed vastzit.
fig. 23F0S096Ab
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 112

113
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
BUITENVERLICHTING/
DAG-DIMLICHT
Gloeilamp vervangen:
❒verwijder de rubber dop, zoals hier-
voor is beschreven;
❒draai de lamphouder B-fig. 25linksom
en verwijder de lamphouder;
❒verwijder de geklemd gemonteerde
lamp en vervang de lamp;
❒monteer de lamphouder Bdoor deze
rechtsom te draaien; controleer of de
lamphouder goed vastzit;
❒monteer de rubber dop.
MISTLAMPEN VOOR
(waar voorzien)
WAARSCHUWING Wendt u voor het
vervangen van de gloeilampen in de mist-
lampen tot het Abarth Servicenetwerk.
❒druk de lampjes iets in, draai ze links-
om en verwijder de lampjes.
De lampen zijn op de volgende wijze in de
lichtunit geplaatst:
C– Richtingaanwijzers
D– Remlicht
E– Buitenverlichting
F– Achteruitrijlicht (rechts) / mistach-
terlicht (links)
ACHTERLICHTUNITS
Gloeilamp vervangen:
❒open de bagageruimte;
❒draai de twee bevestigingsbouten A-fig.
26los en verwijder de lichtunit met een
rechte beweging zonder de unit te ver-
draaien;
❒maak de borglippen B-fig. 27los en
trek de lamphouder uit de zitting;
fig. 26F0S099Ab
fig. 27F0S100Ab
fig. 28F0S101Ab
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 113

114
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
LAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Lamp ver-
vangen”.
PLAFONDLAMPJE
Gloeilampen vervangen:
❒maak m.b.v. de bijgeleverde schroe-
vendraaier op het met de pijl aangege-
ven punt het plafondlampje A-fig. 32
los en verwijder het plafondlampje;
KENTEKENVERLICHTING fig. 31
Gloeilampen vervangen:
❒maak op het met de pijl aangegeven
punt het lampenglas Alos en verwijder
het lampenglas;
❒maak de lamp los uit de veercontacten
aan de zijkant en vervang hem; contro-
leer of de nieuwe lamp goed vastzit in
de veercontacten;
❒monteer het lampenglas.
fig. 30F0S103Ab
DERDE REMLICHT fig. 29 -30
Gloeilamp vervangen:
❒verwijder de twee doppen en draai de
twee bevestigingsbouten Alos;
❒verwijder de unit;
❒maak de stekker Blos;
❒druk de borging Cin en open de lamp-
houder;
❒verwijder de geklemd gemonteerde
lamp en vervang de lamp;
❒sluit de lamphouder en controleer of
deze goed vastzit;
❒draai de twee bevestigingsbouten vast
en monteer de doppen.
fig. 29F0S102Ab
fig. 31F0S104Ab
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 114

115
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
❒open het dekseltje B-fig. 33, zoals is
aangegeven;BAGAGERUIMTEVERLICHTING
Gloeilampen vervangen:
❒open de bagageruimte;
❒maak m.b.v. de bijgeleverde schroe-
vendraaier op het aangegeven punt het
plafondlampje A-fig. 35los en verwij-
der het plafondlampje.
fig. 32F0S105Ab
fig. 33F0S106Ab
fig. 34F0S107Abfig. 35F0S108Ab
❒maak de lamp C-fig. 34los uit de veer-
contacten aan de zijkant en vervang
hem; controleer of de nieuwe lamp
goed vastzit in de veercontacten;
❒sluit het dekseltje en monteer het lam-
penglas.
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 115

116
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
ZEKERINGEN
VERVANGEN
ALGEMEEN fig. 37
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand: de verbindingsstrip Amag
niet onderbroken zijn. Is dit wel het geval,
dan moet u de zekering vervangen door
een exemplaar met dezelfde stroom-
sterkte (zelfde kleur).
Bzekering in goede staat.
Czekering met doorgebrande strip.
Raadpleeg de zekeringentabel in de vol-
gende pagina’s voor een overzicht van de
zekeringen.
❒open de lampbescherming B-fig. 36en
vervang de geklemd gemonteerde lamp
C;
❒sluit de lampbescherming Bop het lam-
penglas;
❒monteer de lichtunit in de zitting; door
de unit eerst aan een zijde en vervol-
gens aan de andere vast te drukken, tot-
dat de vergrendeling wordt waargeno-
men.
fig. 36F0S109Abfig. 37F0S110Ab
Vervang nooit een defecte ze-
kering door een metalen
draad of ander vervangend
materiaal.
Vervang de zekering nooit
door een zekering met een
hoger ampèrage; BRANDGEVAAR.
Als een hoofdzekering (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) doorbrandt,
wendt u dan tot het Abarth Service-
netwerk.
Controleer voordat de zekering wordt
vervangen of de contactsleutel niet in
het contactslot zit en of alle verbrui-
kers zijn gedoofd en/of uitgeschakeld.
OPGELET
Wendt u tot het Abarth Ser-
vicenetwerk als de zekering
opnieuw doorbrandt.
OPGELET
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 116

117
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
TOEGANG TOT DE
ZEKERINGEN
Zekeringen in dashboard
De zekeringen in de zekeringenkast op het
dashboard zijn bereikbaar nadat de klep E
is verwijderd
De 5A-zekering van de spiegelverwarming
bevindt zich nabij de diagnosestekker, zo-
als is afgebeeld in fig. 38.
Onderaan, aan de linkerkant van de stuur-
kolom, bevindt zich de zekeringenkast die
in fig. 39is aangegeven.
fig. 38
E
F0S111Ab
fig. 39F0S112Ab
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 117

118
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
Zekeringenkast in de motorruimte
fig. 40 en 41
Een tweede zekeringenkast bevindt zich
rechts in de motorruimte, naast de accu;
druk, om deze te bereiken op I, maak de
lippen Mlos en verwijder deksel L.
De nummers die de elektrische systemen
per zekering aangeven zijn zichtbaar op de
achterzijde van het deksel.
fig. 40
fig. 41F0S113Ab
F0S114Ab
Als de motorruimte moet
worden uitgespoten, zorg dan
dat de waterstraal niet direct
op de zekeringenkast in de
motorruimte wordt gericht.
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 118

119
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
F12
F13
F31
F32
F36
F37
F38
F43
F47
F48
F49
F50
F51
F537,5
7,5
5
7,5
10
5
20
15
20
20
5
7,5
7,5
5
F08
F09
F10
F11
F14
F15
F16
F17
F18
F1830
15
15
10
15
20
7,5
10
7,5
7,5
ZEKERINGENTABEL
Dashboardzekeringenkast - fig. 39ZEKERING AMPÈRAGE
Voeding dimlicht rechts
Voeding dimlicht links en regeleenheid koplampverstelling
Schakelaar zekeringenkast motorruimte
Verlichting plafondlampje voor, achter, bagageruimte en dorpel.
Diagnosestekker, autoradio, klimaatregeling, EOBD
Remlichtschakelaar, instrumentenpaneel
Centrale portiervergrendeling
Ruitensproeierpomp voor/achter
Ruitbediening bestuurderszijde
Ruitbediening passagierszijde
Achtergrondverlichting schakelaars, elektrische spiegelverstelling
Airbag
Schakelaar autoradio, convergence, klimaatregeling, remlichten, koppeling
Instrumentenpaneel
Zekeringenkast motorruimte - fig. 41ZEKERING AMPÈRAGE
Aanjager
Vrij
Claxons
Motormanagementsysteem (secundaire verbruikers)
Koplampunits grootlicht
Opendakmotor
+15 Regeleenheid motormanagement, spoel relais T20
Regeleenheid motormanagementsysteem
Vrij
Regeleenheid motormanagement, spoel relais T09
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 119
