Abarth 500 2013 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: ABARTH, Model Year: 2013, Model line: 500, Model: Abarth 500 2013Pages: 170, PDF Size: 3.76 MB

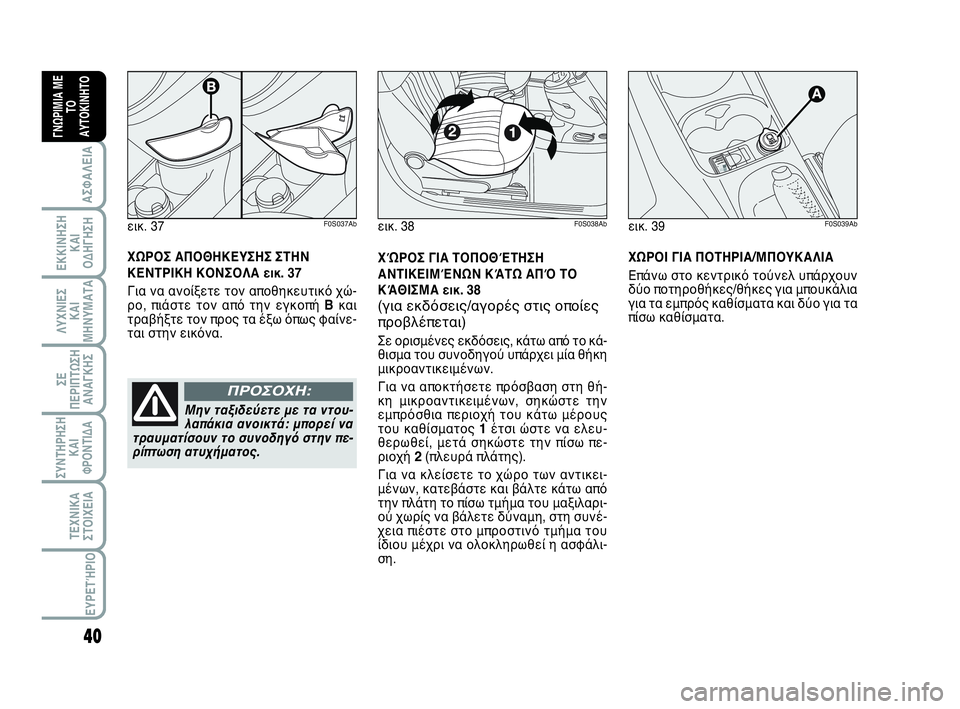

Page 41 of 170
40
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
εικ. 39F0S039Ab
ΧΏΡΟΣ ΓΙΑ ΤΟΠΟΘΈΤΗΣΗ
ΑΝΤΙΚΕΙΜΈΝΩΝ ΚΆΤΩ ΑΠΌ ΤΟ
ΚΆΘΙΣΜΑ εικ. 38
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Σε ορισμένες εκδόσεις, κάτω από το κά-
θισμα του συνοδηγού υπάρχει μία θήκη
μικροαντικειμένων.
Για να αποκτήσετε πρόσβαση στη θή-
κη μικροαντικειμένων, σηκώστε την
εμπρόσθια περιοχή του κάτω μέρους
του καθίσματος
1έτσι ώστε να ελευ-
θερωθεί, μετά σηκώστε την πίσω πε-
ριοχή
2(πλευρά πλάτης).
Για να κλείσετε το χώρο των αντικει-
μένων, κατεβάστε και βάλτε κάτω από
την πλάτη το πίσω τμήμα του μαξιλαρι-
ού χωρίς να βάλετε δύναμη, στη συνέ-
χεια πιέστε στο μπροστινό τμήμα του
ίδιου μέχρι να ολοκληρωθεί η ασφάλι-
ση.ΧΩΡΟΙ ΓΙΑ ΠΟΤΗΡΙΑ/ΜΠΟΥΚΑΛΙΑ
Επάνω στο κεντρικό τούνελ υπάρχουν
δύο ποτηροθήκες/θήκες για μπουκάλια
για τα εμπρός καθίσματα και δύο για τα
πίσω καθίσματα.
εικ. 38F0S038Ab
ΧΩΡΟΣ ΑΠΟΘΗΚΕΥΣΗΣ ΣΤΗΝ
ΚΕΝΤΡΙΚΗ ΚΟΝΣΟΛΑ εικ. 37
Για να ανοίξετε τον αποθηκευτικό χώ-
ρο, πιάστε τον από την εγκοπή Bκαι
τραβήξτε τον προς τα έξω όπως φαίνε-
ται στην εικόνα.
εικ. 37F0S037Ab
Μην ταξιδεύετε με τα ντου-
λαπάκια ανοικτά: μπορεί να
τραυματίσουν το συνοδηγό στην πε-
ρίπτωση ατυχήματος.
ΠΡΟΣΟΧΗ:
023-045 ABARTH 500 1ed GR:023-043 FIAT 500 IT 26-07-2012 14:07 Pagina 40

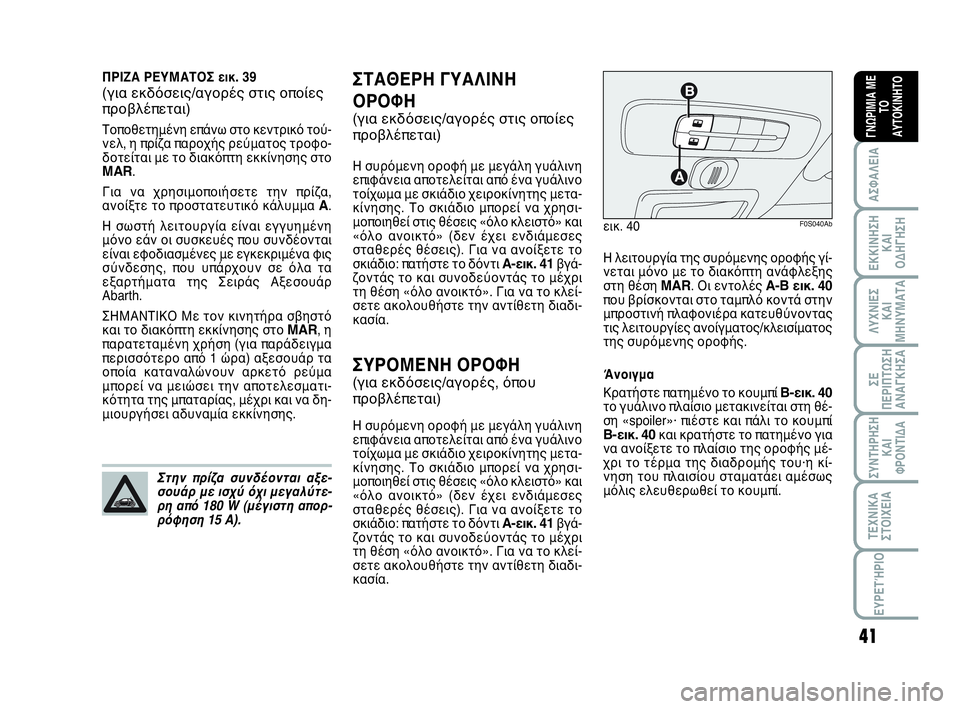

Page 42 of 170
41
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΣΤΑΘΕΡΗ ΓΥΑΛΙΝΗ
ΟΡΟΦΗ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Η συρόμενη οροφή με μεγάλη γυάλινη
επιφάνεια αποτελείται από ένα γυάλινο
τοίχωμα με σκιάδιο χειροκίνητης μετα-
κίνησης. Το σκιάδιο μπορεί να χρησι-
μοποιηθεί στις θέσεις «όλο κλειστό» και
«όλο ανοικτό» (δεν έχει ενδιάμεσες
σταθερές θέσεις). Για να ανοίξετε το
σκιάδιο: πατήστε το δόντι
A-εικ. 41βγά-
ζοντάς το και συνοδεύοντάς το μέχρι
τη θέση «όλο ανοικτό». Για να το κλεί-
σετε ακολουθήστε την αντίθετη διαδι-
κασία.
ΣΥΡΟΜΕΝΗ ΟΡΟΦΗ
(για εκδόσεις/αγορές, όπου
προβλέπεται)
Η συρόμενη οροφή με μεγάλη γυάλινη
επιφάνεια αποτελείται από ένα γυάλινο
τοίχωμα με σκιάδιο χειροκίνητης μετα-
κίνησης. Το σκιάδιο μπορεί να χρησι-
μοποιηθεί στις θέσεις «όλο κλειστό» και
«όλο ανοικτό» (δεν έχει ενδιάμεσες
σταθερές θέσεις). Για να ανοίξετε το
σκιάδιο: πατήστε το δόντι
A-εικ. 41βγά-
ζοντάς το και συνοδεύοντάς το μέχρι
τη θέση «όλο ανοικτό». Για να το κλεί-
σετε ακολουθήστε την αντίθετη διαδι-
κασία. ΠΡΙΖΑ ΡΕΥΜΑΤΟΣ εικ. 39
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Τοποθετημένη επάνω στο κεντρικό τού-
νελ, η πρίζα παροχής ρεύματος τροφο-
δοτείται με το διακόπτη εκκίνησης στο
MAR.
Για να χρησιμοποιήσετε την πρίζα,
ανοίξτε το προστατευτικό κάλυμμα
A.
Η σωστή λειτουργία είναι εγγυημένη
μόνο εάν οι συσκευές που συνδέονται
είναι εφοδιασμένες με εγκεκριμένα φις
σύνδεσης, που υπάρχουν σε όλα τα
εξαρτήματα της Σειράς Αξεσουάρ
Abarth.
ΣΗΜΑΝΤΙΚΟ Με τον κινητήρα σβηστό
και το διακόπτη εκκίνησης στο
MAR, η
παρατεταμένη χρήση (για παράδειγμα
περισσότερο από 1 ώρα) αξεσουάρ τα
οποία καταναλώνουν αρκετό ρεύμα
μπορεί να μειώσει την αποτελεσματι-
κότητα της μπαταρίας, μέχρι και να δη-
μιουργήσει αδυναμία εκκίνησης.
Στην πρίζα συνδέονται αξε-
σουάρ με ισχύ όχι μεγαλύτε-
ρη από 180 W (μέγιστη απορ-
ρόφηση 15 A).
εικ. 40F0S040Ab
Η λειτουργία της συρόμενης οροφής γί-
νεται μόνο με το διακόπτη ανάφλεξης
στη θέση
MAR. Οι εντολές A-B εικ. 40που βρίσκονται στο ταμπλό κοντά στην
μπροστινή πλαφονιέρα κατευθύνοντας
τις λειτουργίες ανοίγματος/κλεισίματος
της συρόμενης οροφής.
Άνοιγμα
Κρατήστε πατημένο το κουμπί
B-εικ. 40το γυάλινο πλαίσιο μετακινείται στη θέ-
ση «spoiler»· πιέστε και πάλι το κουμπί
B-εικ. 40 και κρατήστε το πατημένο για
να ανοίξετε το πλαίσιο της οροφής μέ-
χρι το τέρμα της διαδρομής του·η κί-
νηση του πλαισίου σταματάει αμέσως
μόλις ελευθερωθεί το κουμπί.
023-045 ABARTH 500 1ed GR:023-043 FIAT 500 IT 26-07-2012 14:07 Pagina 41

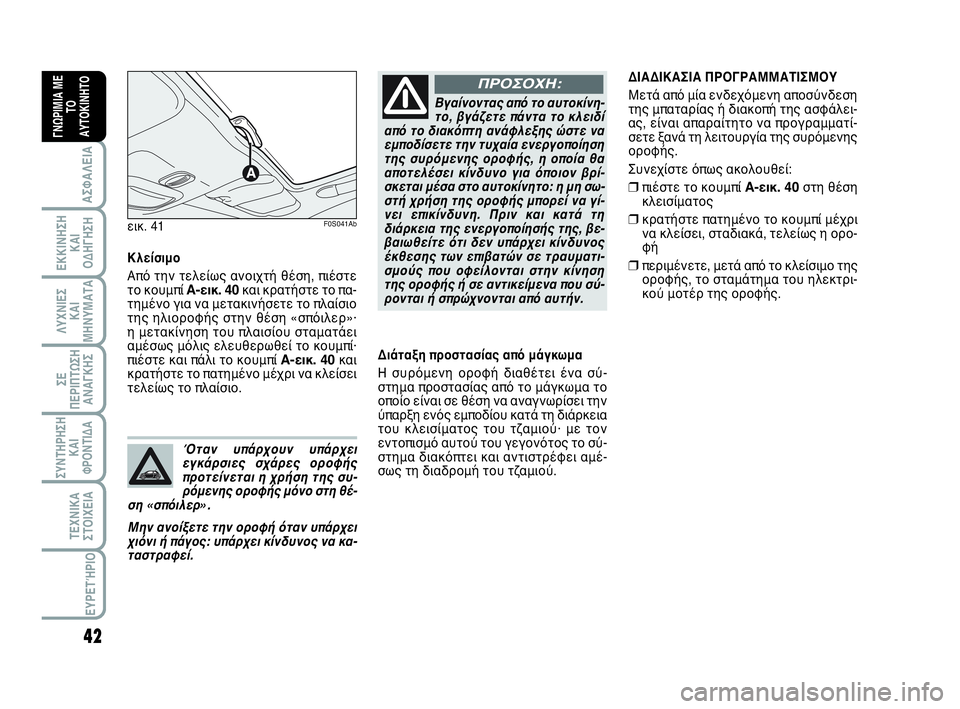

Page 43 of 170
42
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
Διάταξη προστασίας από μάγκωμα
Η συρόμενη οροφή διαθέτει ένα σύ-
στημα προστασίας από το μάγκωμα το
οποίο είναι σε θέση να αναγνωρίσει την
ύπαρξη ενός εμποδίου κατά τη διάρκεια
του κλεισίματος του τζαμιού· με τον
εντοπισμό αυτού του γεγονότος το σύ-
στημα διακόπτει και αντιστρέφει αμέ-
σως τη διαδρομή του τζαμιού.ΔΙΑΔΙΚΑΣΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ
Μετά από μία ενδεχόμενη αποσύνδεση
της μπαταρίας ή διακοπή της ασφάλει-
ας, είναι απαραίτητο να προγραμματί-
σετε ξανά τη λειτουργία της συρόμενης
οροφής.
Συνεχίστε όπως ακολουθεί:
❒πιέστε το κουμπί A-εικ. 40στη θέση
κλεισίματος
❒κρατήστε πατημένο το κουμπί μέχρι
να κλείσει, σταδιακά, τελείως η ορο-
φή
❒περιμένετε, μετά από το κλείσιμο της
οροφής, το σταμάτημα του ηλεκτρι-
κού μοτέρ της οροφής.
εικ. 41F0S041Ab
Βγαίνοντας από το αυτοκίνη-
το, βγάζετε πάντα το κλειδί
από το διακόπτη ανάφλεξης ώστε να
εμποδίσετε την τυχαία ενεργοποίηση
της συρόμενης οροφής, η οποία θα
αποτελέσει κίνδυνο για όποιον βρί-
σκεται μέσα στο αυτοκίνητο: η μη σω-
στή χρήση της οροφής μπορεί να γί-
νει επικίνδυνη. Πριν και κατά τη
διάρκεια της ενεργοποίησής της, βε-
βαιωθείτε ότι δεν υπάρχει κίνδυνος
έκθεσης των επιβατών σε τραυματι-
σμούς που οφείλονται στην κίνηση
της οροφής ή σε αντικείμενα που σύ-
ρονται ή σπρώχνονται από αυτήν.
ΠΡΟΣΟΧΗ:
Όταν υπάρχουν υπάρχει
εγκάρσιες σχάρες οροφής
προτείνεται η χρήση της συ-
ρόμενης οροφής μόνο στη θέ-
ση «σπόιλερ».
Μην ανοίξετε την οροφή όταν υπάρχει
χιόνι ή πάγος: υπάρχει κίνδυνος να κα-
ταστραφεί.
Κλείσιμο
Από την τελείως ανοιχτή θέση, πιέστε
το κουμπί
A-εικ. 40και κρατήστε το πα-
τημένο για να μετακινήσετε το πλαίσιο
της ηλιοροφής στην θέση «σπόιλερ»·
η μετακίνηση του πλαισίου σταματάει
αμέσως μόλις ελευθερωθεί το κουμπί·
πιέστε και πάλι το κουμπί
A-εικ. 40και
κρατήστε το πατημένο μέχρι να κλείσει
τελείως το πλαίσιο.
023-045 ABARTH 500 1ed GR:023-043 FIAT 500 IT 26-07-2012 14:07 Pagina 42

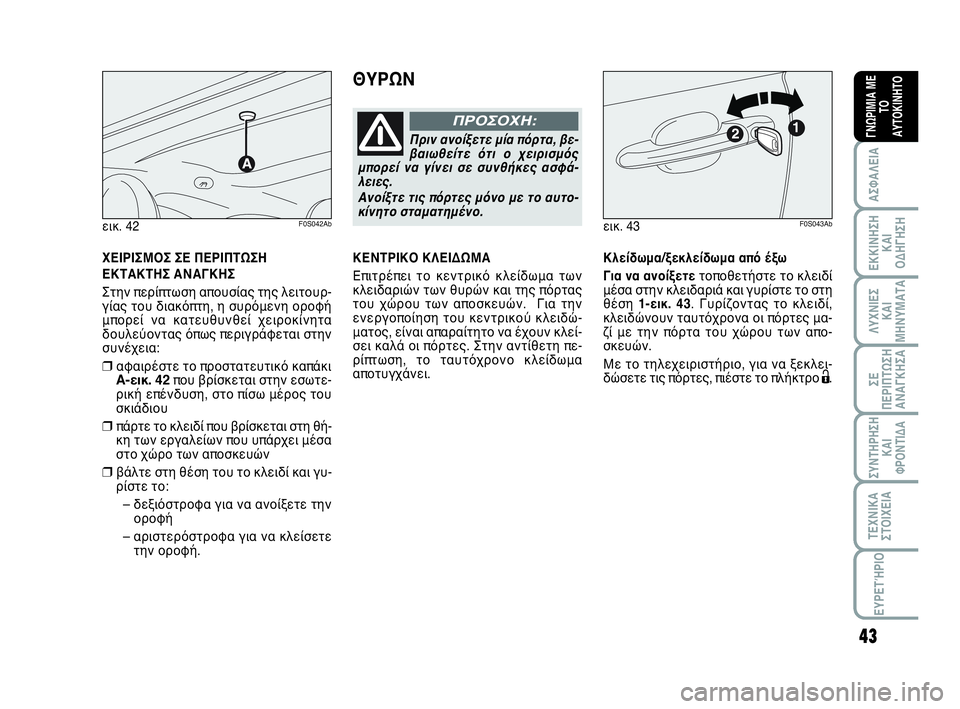

Page 44 of 170
43
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΘΥΡΩΝ
Πριν ανοίξετε μία πόρτα, βε-
βαιωθείτε ότι ο χειρισμός
μπορεί να γίνει σε συνθήκες ασφά-
λειες.
Ανοίξτε τις πόρτες μόνο με το αυτο-
κίνητο σταματημένο.
ΠΡΟΣΟΧΗ:
ΧΕΙΡΙΣΜΟΣ ΣΕ ΠΕΡΙΠΤΩΣΗ
ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ
Στην περίπτωση απουσίας της λειτουρ-
γίας του διακόπτη, η συρόμενη οροφή
μπορεί να κατευθυνθεί χειροκίνητα
δουλεύοντας όπως περιγράφεται στην
συνέχεια:
❒αφαιρέστε το προστατευτικό καπάκιA-εικ. 42που βρίσκεται στην εσωτε-
ρική επένδυση, στο πίσω μέρος του
σκιάδιου
❒πάρτε το κλειδί που βρίσκεται στη θή-
κη των εργαλείων που υπάρχει μέσα
στο χώρο των αποσκευών
❒βάλτε στη θέση του το κλειδί και γυ-
ρίστε το:
– δεξιόστροφα για να ανοίξετε την
οροφή
– αριστερόστροφα για να κλείσετε
την οροφή.
εικ. 42F0S042Ab
ΚΕΝΤΡΙΚΟ ΚΛΕΙΔΩΜΑ
Επιτρέπει το κεντρικό κλείδωμα των
κλειδαριών των θυρών και της πόρτας
του χώρου των αποσκευών. Για την
ενεργοποίηση του κεντρικού κλειδώ-
ματος, είναι απαραίτητο να έχουν κλεί-
σει καλά οι πόρτες. Στην αντίθετη πε-
ρίπτωση, το ταυτόχρονο κλείδωμα
αποτυγχάνει.Κλείδωμα/ξεκλείδωμα από έξω
Για να ανοίξετετοποθετήστε το κλειδί
μέσα στην κλειδαριά και γυρίστε το στη
θέση 1-εικ. 43. Γυρίζοντας το κλειδί,
κλειδώνουν ταυτόχρονα οι πόρτες μα-
ζί με την πόρτα του χώρου των απο-
σκευών.
Με το τηλεχειριστήριο, για να ξεκλει-
δώσετε τις πόρτες, πιέστε το πλήκτρο Ë.
εικ. 43F0S043Ab
023-045 ABARTH 500 1ed GR:023-043 FIAT 500 IT 26-07-2012 14:07 Pagina 43

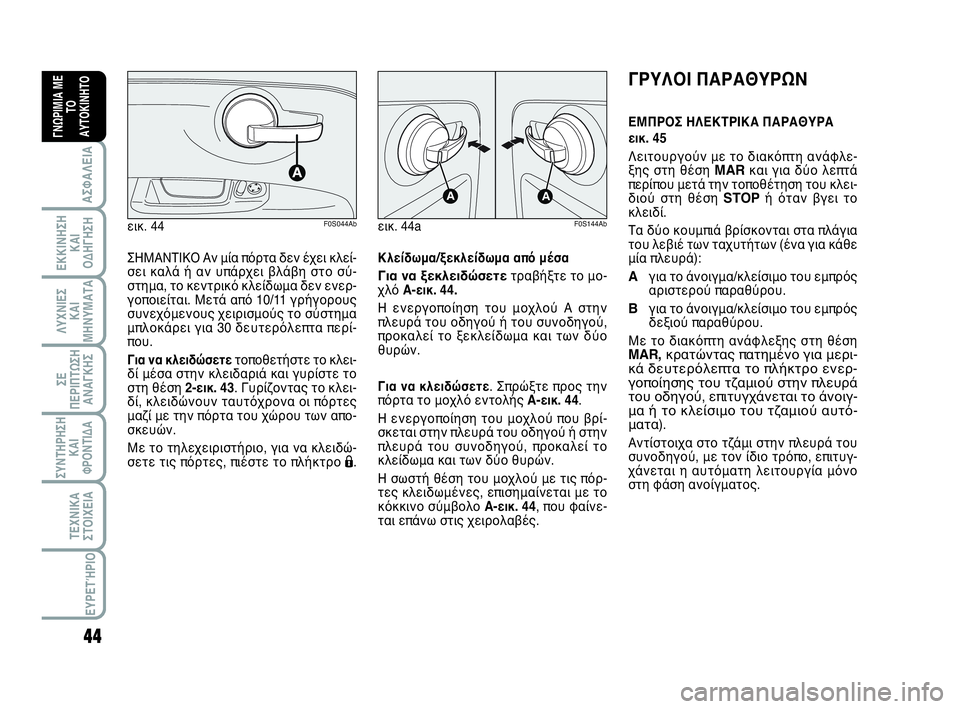

Page 45 of 170
44
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΓΡΥΛΟΙ ΠΑΡΑΘΥΡΩΝ
ΕΜΠΡΟΣ ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ
εικ. 45
Λειτουργούν με το διακόπτη ανάφλε-
ξης στη θέση
MARκαι για δύο λεπτά
περίπου μετά την τοποθέτηση του κλει-
διού στη θέση
STOPή όταν βγει το
κλειδί.
Τα δύο κουμπιά βρίσκονται στα πλάγια
του λεβιέ των ταχυτήτων (ένα για κάθε
μία πλευρά):
Aγια το άνοιγμα/κλείσιμο του εμπρός
αριστερού παραθύρου.
Bγια το άνοιγμα/κλείσιμο του εμπρός
δεξιού παραθύρου.
Με το διακόπτη ανάφλεξης στη θέση
MAR, κρατώντας πατημένο για μερι-
κά δευτερόλεπτα το πλήκτρο ενερ-
γοποίησης του τζαμιού στην πλευρά
του οδηγού, επιτυγχάνεται το άνοιγ-
μα ή το κλείσιμο του τζαμιού αυτό-
ματα
).
Αντίστοιχα στο τζάμι στην πλευρά του
συνοδηγού, με τον ίδιο τρόπο, επιτυγ-
χάνεται η αυτόματη λειτουργία μόνο
στη φάση ανοίγματος.
εικ. 44F0S044Ab
ΣΗΜΑΝΤΙΚΟ Αν μία πόρτα δεν έχει κλεί-
σει καλά ή αν υπάρχει βλάβη στο σύ-
στημα, το κεντρικό κλείδωμα δεν ενερ-
γοποιείται. Μετά από 10/11 γρήγορους
συνεχόμενους χειρισμούς το σύστημα
μπλοκάρει για 30 δευτερόλεπτα περί-
που.
Για να κλειδώσετετοποθετήστε το κλει-
δί μέσα στην κλειδαριά και γυρίστε το
στη θέση 2-εικ. 43. Γυρίζοντας το κλει-
δί, κλειδώνουν ταυτόχρονα οι πόρτες
μαζί με την πόρτα του χώρου των απο-
σκευών.
Με το τηλεχειριστήριο, για να κλειδώ-
σετε τις πόρτες, πιέστε το πλήκτρο Á.Κλείδωμα/ξεκλείδωμα από μέσα
Για να ξεκλειδώσετετραβήξτε το μο-
χλό A-εικ. 44.
Η ενεργοποίηση του μοχλού Α στην
πλευρά του οδηγού ή του συνοδηγού,
προκαλεί το ξεκλείδωμα και των δύο
θυρών.
Για να κλειδώσετε. Σπρώξτε προς την
πόρτα το μοχλό εντολής A-εικ. 44.
Η ενεργοποίηση του μοχλού που βρί-
σκεται στην πλευρά του οδηγού ή στην
πλευρά του συνοδηγού, προκαλεί το
κλείδωμα και των δύο θυρών.
Η σωστή θέση του μοχλού με τις πόρ-
τες κλειδωμένες, επισημαίνεται με το
κόκκινο σύμβολο A-εικ. 44, που φαίνε-
ται επάνω στις χειρολαβές.
εικ. 44a
A
A
F0S144Ab
023-045 ABARTH 500 1ed GR:023-043 FIAT 500 IT 26-07-2012 14:07 Pagina 44
Page 46 of 170
45
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ

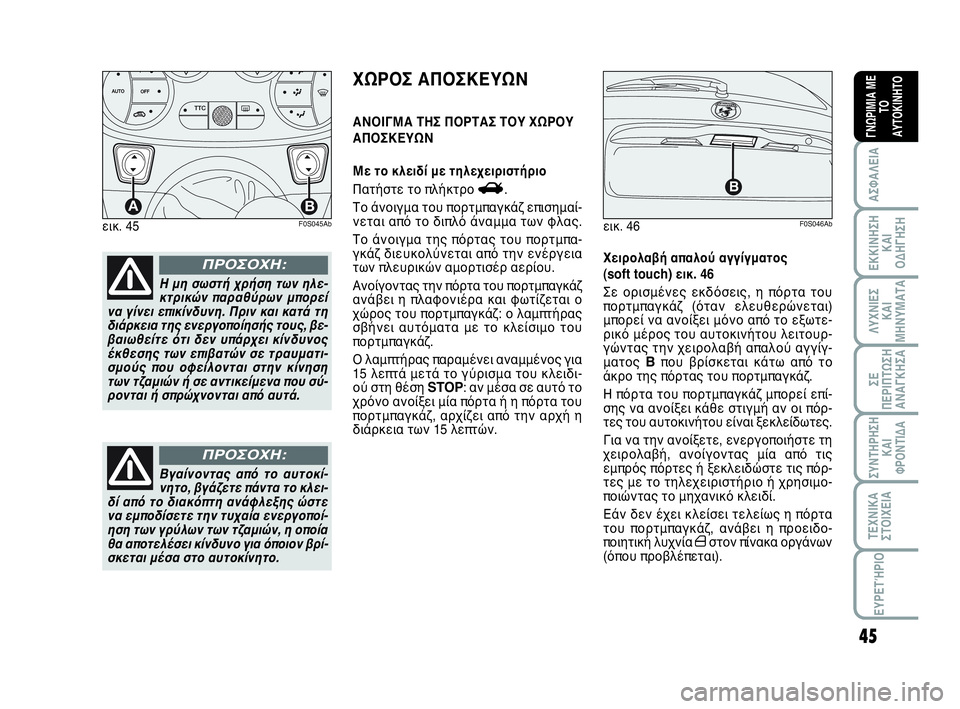

εικ. 45
TTC
AB
F0S045Ab
Η μη σωστή χρήση των ηλε-
κτρικών παραθύρων μπορεί
να γίνει επικίνδυνη. Πριν και κατά τη
διάρκεια της ενεργοποίησής τους, βε-
βαιωθείτε ότι δεν υπάρχει κίνδυνος
έκθεσης των επιβατών σε τραυματι-
σμούς που οφείλονται στην κίνηση
των τζαμιών ή σε αντικείμενα που σύ-
ρονται ή σπρώχνονται από αυτά.
ΠΡΟΣΟΧΗ:
Βγαίνοντας από το αυτοκί-
νητο, βγάζετε πάντα το κλει-
δί από το διακόπτη ανάφλεξης ώστε
να εμποδίσετε την τυχαία ενεργοποί-
ηση των γρύλων των τζαμιών, η οποία
θα αποτελέσει κίνδυνο για όποιον βρί-
σκεται μέσα στο αυτοκίνητο.
ΠΡΟΣΟΧΗ:
Χειρολαβή απαλού αγγίγματος
(soft touch) εικ. 46
Σε ορισμένες εκδόσεις, η πόρτα του
πορτμπαγκάζ (όταν ελευθερώνεται)
μπορεί να ανοίξει μόνο από το εξωτε-
ρικό μέρος του αυτοκινήτου λειτουρ-
γώντας την χειρολαβή απαλού αγγίγ-
ματος
Bπου βρίσκεται κάτω από το
άκρο της πόρτας του πορτμπαγκάζ.
Η πόρτα του πορτμπαγκάζ μπορεί επί-
σης να ανοίξει κάθε στιγμή αν οι πόρ-
τες του αυτοκινήτου είναι ξεκλείδωτες.
Για να την ανοίξετε, ενεργοποιήστε τη
χειρολαβή, ανοίγοντας μία από τις
εμπρός πόρτες ή ξεκλειδώστε τις πόρ-
τες με το τηλεχειριστήριο ή χρησιμο-
ποιώντας το μηχανικό κλειδί.
Εάν δεν έχει κλείσει τελείως η πόρτα
του πορτμπαγκάζ, ανάβει η προειδο-
ποιητική λυχνία ´στον πίνακα οργάνων
(όπου προβλέπεται).
ΧΩΡΟΣ ΑΠΟΣΚΕΥΩΝ
ΑΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ ΤΟΥ ΧΩΡΟΥ
ΑΠΟΣΚΕΥΩΝ
Με το κλειδί με τηλεχειριστήριο
Πατήστε το πλήκτρο
R.
Το άνοιγμα του πορτμπαγκάζ επισημαί-
νεται από το διπλό άναμμα των φλας.
Το άνοιγμα της πόρτας του πορτμπα-
γκάζ διευκολύνεται από την ενέργεια
των πλευρικών αμορτισέρ αερίου.
Ανοίγοντας την πόρτα του πορτμπαγκάζ
ανάβει η πλαφονιέρα και φωτίζεται ο
χώρος του πορτμπαγκάζ: ο λαμπτήρας
σβήνει αυτόματα με το κλείσιμο του
πορτμπαγκάζ.
Ο λαμπτήρας παραμένει αναμμένος για
15 λεπτά μετά το γύρισμα του κλειδι-
ού στη θέση
STOP: αν μέσα σε αυτό το
χρόνο ανοίξει μία πόρτα ή η πόρτα του
πορτμπαγκάζ, αρχίζει από την αρχή η
διάρκεια των 15 λεπτών.
εικ. 46
F0S046Ab
023-045 ABARTH 500 1ed GR:023-043 FIAT 500 IT 26-07-2012 14:07 Pagina 45
Page 47 of 170
46
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ

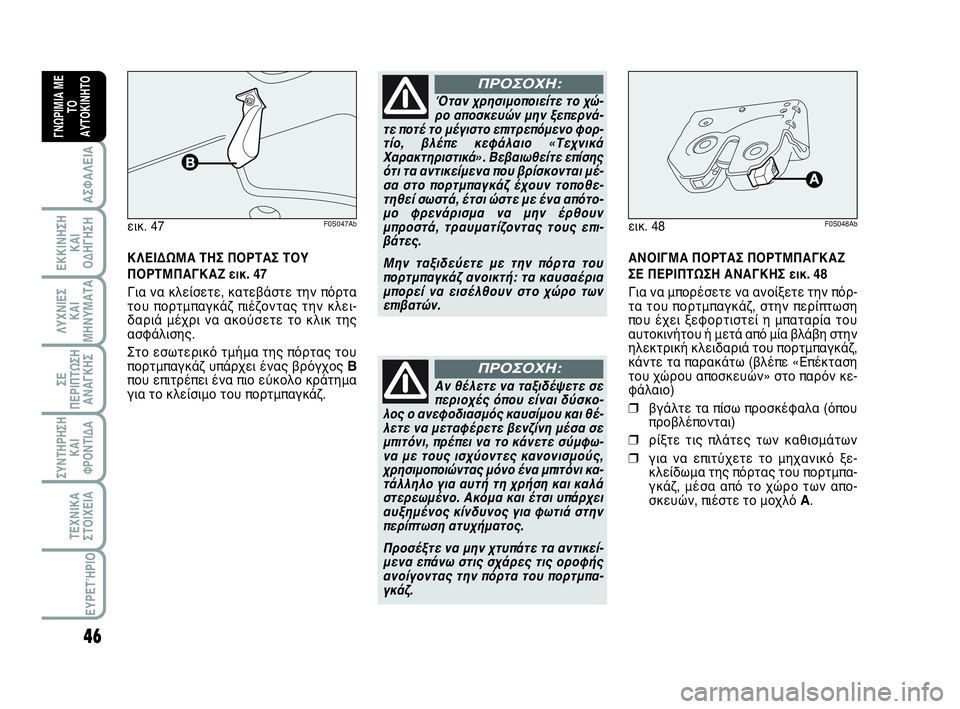

ΚΛΕΙΔΩΜΑ ΤΗΣ ΠΟΡΤΑΣ ΤΟΥ
ΠΟΡΤΜΠΑΓΚΑΖ εικ. 47
Για να κλείσετε, κατεβάστε την πόρτα
του πορτμπαγκάζ πιέζοντας την κλει-
δαριά μέχρι να ακούσετε το κλικ της
ασφάλισης.
Στο εσωτερικό τμήμα της πόρτας του
πορτμπαγκάζ υπάρχει ένας βρόγχος
Bπου επιτρέπει ένα πιο εύκολο κράτημα
για το κλείσιμο του πορτμπαγκάζ.
εικ. 47F0S047Ab
Όταν χρησιμοποιείτε το χώ-
ρο αποσκευών μην ξεπερνά-
τε ποτέ το μέγιστο επιτρεπόμενο φορ-
τίο, βλέπε κεφάλαιο «Τεχνικά
Χαρακτηριστικά». Βεβαιωθείτε επίσης
ότι τα αντικείμενα που βρίσκονται μέ-
σα στο πορτμπαγκάζ έχουν τοποθε-
τηθεί σωστά, έτσι ώστε με ένα απότο-
μο φρενάρισμα να μην έρθουν
μπροστά, τραυματίζοντας τους επι-
βάτες.
Μην ταξιδεύετε με την πόρτα του
πορτμπαγκάζ ανοικτή: τα καυσαέρια
μπορεί να εισέλθουν στο χώρο των
επιβατών.
ΠΡΟΣΟΧΗ:
Αν θέλετε να ταξιδέψετε σε
περιοχές όπου είναι δύσκο-
λος ο ανεφοδιασμός καυσίμου και θέ-
λετε να μεταφέρετε βενζίνη μέσα σε
μπιτόνι, πρέπει να το κάνετε σύμφω-
να με τους ισχύοντες κανονισμούς,
χρησιμοποιώντας μόνο ένα μπιτόνι κα-
τάλληλο για αυτή τη χρήση και καλά
στερεωμένο. Ακόμα και έτσι υπάρχει
αυξημένος κίνδυνος για φωτιά στην
περίπτωση ατυχήματος.
Προσέξτε να μην χτυπάτε τα αντικεί-
μενα επάνω στις σχάρες τις οροφής
ανοίγοντας την πόρτα του πορτμπα-
γκάζ.
ΠΡΟΣΟΧΗ:
εικ. 48F0S048Ab
ΑΝΟΙΓΜΑ ΠΟΡΤΑΣ ΠΟΡΤΜΠΑΓΚΑΖ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ εικ. 48
Για να μπορέσετε να ανοίξετε την πόρ-
τα του πορτμπαγκάζ, στην περίπτωση
που έχει ξεφορτιστεί η μπαταρία του
αυτοκινήτου ή μετά από μία βλάβη στην
ηλεκτρική κλειδαριά του πορτμπαγκάζ,
κάντε τα παρακάτω (βλέπε «Επέκταση
του χώρου αποσκευών» στο παρόν κε-
φάλαιο)
❒βγάλτε τα πίσω προσκέφαλα (όπου
προβλέπονται)
❒ρίξτε τις πλάτες των καθισμάτων
❒για να επιτύχετε το μηχανικό ξε-
κλείδωμα της πόρτας του πορτμπα-
γκάζ, μέσα από το χώρο των απο-
σκευών, πιέστε το μοχλό
A.
046-062 ABARTH 500 1ed GR:044-062 FIAT 500 IT 26-07-2012 13:57 Pagina 46
Page 48 of 170
47
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ

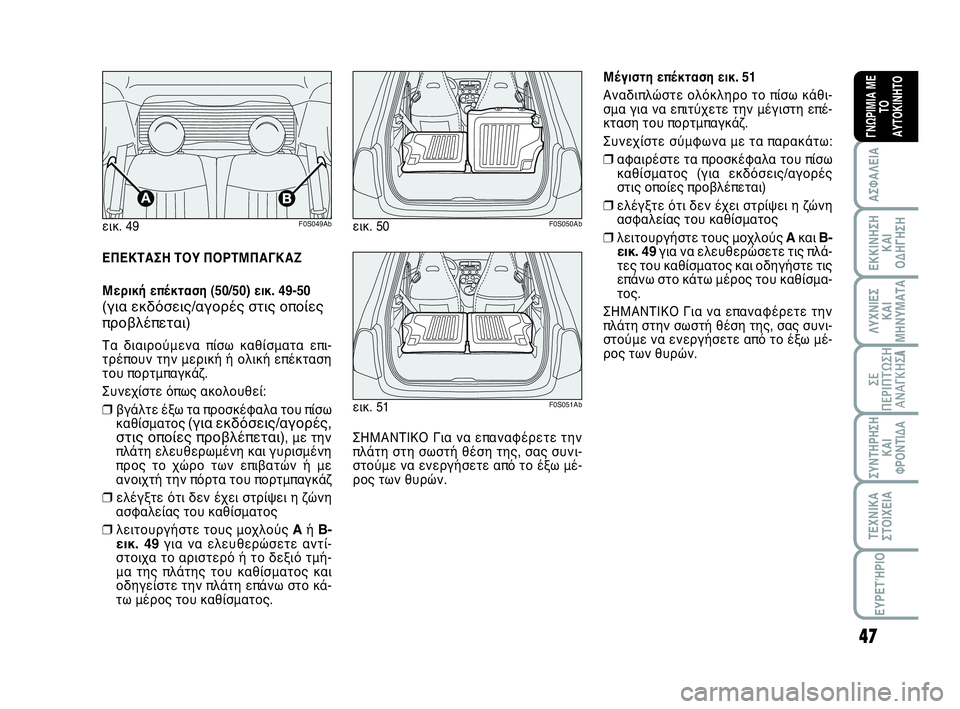

ΕΠΕΚΤΑΣΗ ΤΟΥ ΠΟΡΤΜΠΑΓΚΑΖ
Μερική επέκταση (50/50) εικ. 49-50
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Τα διαιρούμενα πίσω καθίσματα επι-
τρέπουν την μερική ή ολική επέκταση
του πορτμπαγκάζ.
Συνεχίστε όπως ακολουθεί:
❒βγάλτε έξω τα προσκέφαλα του πίσω
καθίσματος (για εκδόσεις/αγορές,
στις οποίες προβλέπεται), με την
πλάτη ελευθερωμένη και γυρισμένη
προς το χώρο των επιβατών ή με
ανοιχτή την πόρτα του πορτμπαγκάζ
❒ελέγξτε ότι δεν έχει στρίψει η ζώνη
ασφαλείας του καθίσματος
❒λειτουργήστε τους μοχλούς Aή B-
εικ. 49για να ελευθερώσετε αντί-
στοιχα το αριστερό ή το δεξιό τμή-
μα της πλάτης του καθίσματος και
οδηγείστε την πλάτη επάνω στο κά-
τω μέρος του καθίσματος.ΣΗΜΑΝΤΙΚΟ Για να επαναφέρετε την
πλάτη στη σωστή θέση της, σας συνι-
στούμε να ενεργήσετε από το έξω μέ-
ρος των θυρών.
εικ. 49F0S049Abεικ. 50F0S050Ab
εικ. 51F0S051Ab
Μέγιστη επέκταση εικ. 51
Αναδιπλώστε ολόκληρο το πίσω κάθι-
σμα για να επιτύχετε την μέγιστη επέ-
κταση του πορτμπαγκάζ.
Συνεχίστε σύμφωνα με τα παρακάτω:
❒αφαιρέστε τα προσκέφαλα του πίσω
καθίσματος (για εκδόσεις/αγορές
στις οποίες προβλέπεται)
❒ελέγξτε ότι δεν έχει στρίψει η ζώνη
ασφαλείας του καθίσματος
❒λειτουργήστε τους μοχλούς Aκαι B-
εικ. 49για να ελευθερώσετε τις πλά-
τες του καθίσματος και οδηγήστε τις
επάνω στο κάτω μέρος του καθίσμα-
τος.
ΣΗΜΑΝΤΙΚΟ Για να επαναφέρετε την
πλάτη στην σωστή θέση της, σας συνι-
στούμε να ενεργήσετε από το έξω μέ-
ρος των θυρών.
046-062 ABARTH 500 1ed GR:044-062 FIAT 500 IT 26-07-2012 13:57 Pagina 47
Page 49 of 170
48
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ

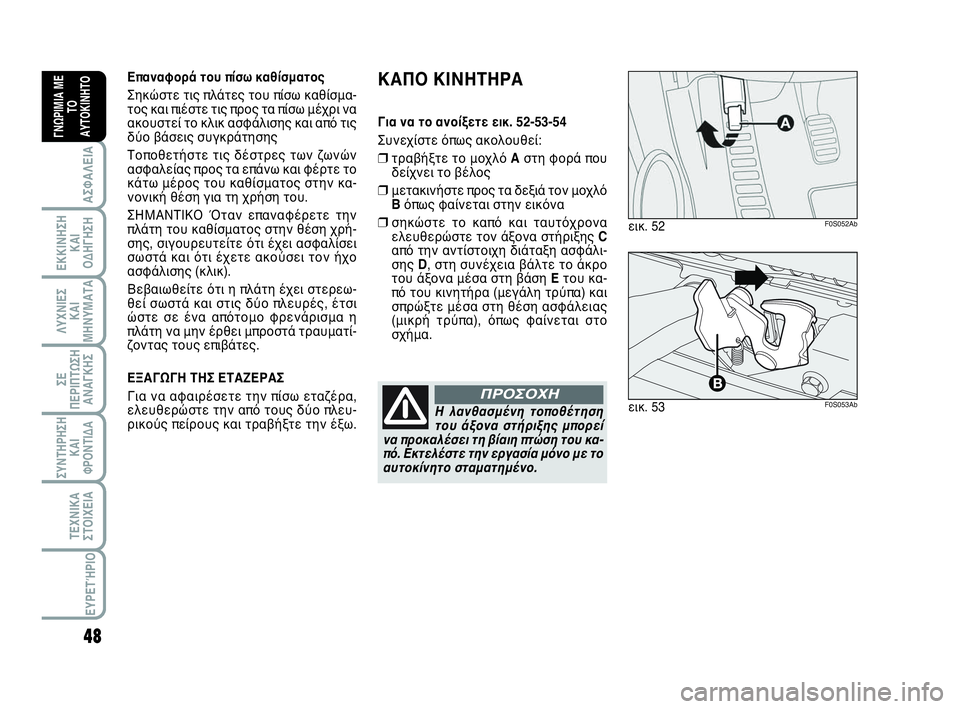

ΚΑΠΟ ΚΙΝΗΤΗΡΑ
Για να το ανοίξετε εικ. 52-53-54
Συνεχίστε όπως ακολουθεί:
❒τραβήξτε το μοχλό Aστη φορά που
δείχνει το βέλος
❒μετακινήστε προς τα δεξιά τον μοχλό
Bόπως φαίνεται στην εικόνα
❒σηκώστε το καπό και ταυτόχρονα
ελευθερώστε τον άξονα στήριξης C
από την αντίστοιχη διάταξη ασφάλι-
σης D, στη συνέχεια βάλτε το άκρο
του άξονα μέσα στη βάση Ετου κα-
πό του κινητήρα (μεγάλη τρύπα) και
σπρώξτε μέσα στη θέση ασφάλειας
(μικρή τρύπα), όπως φαίνεται στο
σχήμα. Επαναφορά του πίσω καθίσματος
Σηκώστε τις πλάτες του πίσω καθίσμα-
τος και πιέστε τις προς τα πίσω μέχρι να
ακουστεί το κλικ ασφάλισης και από τις
δύο βάσεις συγκράτησης
Τοποθετήστε τις δέστρες των ζωνών
ασφαλείας προς τα επάνω και φέρτε το
κάτω μέρος του καθίσματος στην κα-
νονική θέση για τη χρήση του.
ΣΗΜΑΝΤΙΚΟ Όταν επαναφέρετε την
πλάτη του καθίσματος στην θέση χρή-
σης, σιγουρευτείτε ότι έχει ασφαλίσει
σωστά και ότι έχετε ακούσει τον ήχο
ασφάλισης (κλικ).
Βεβαιωθείτε ότι η πλάτη έχει στερεω-
θεί σωστά και στις δύο πλευρές, έτσι
ώστε σε ένα απότομο φρενάρισμα η
πλάτη να μην έρθει μπροστά τραυματί-
ζοντας τους επιβάτες.
ΕΞΑΓΩΓΗ ΤΗΣ ΕΤΑΖΕΡΑΣ
Για να αφαιρέσετε την πίσω εταζέρα,
ελευθερώστε την από τους δύο πλευ-
ρικούς πείρους και τραβήξτε την έξω.εικ. 52F0S052Ab
Η λανθασμένη τοποθέτηση
του άξονα στήριξης μπορεί
να προκαλέσει τη βίαιη πτώση του κα-
πό. Εκτελέστε την εργασία μόνο με το
αυτοκίνητο σταματημένο.
ΠΡΟΣΟΧΗεικ. 53F0S053Ab
046-062 ABARTH 500 1ed GR:044-062 FIAT 500 IT 26-07-2012 13:57 Pagina 48
Page 50 of 170
49
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ
ΑΥΤΟΚΙΝΗΤΟ

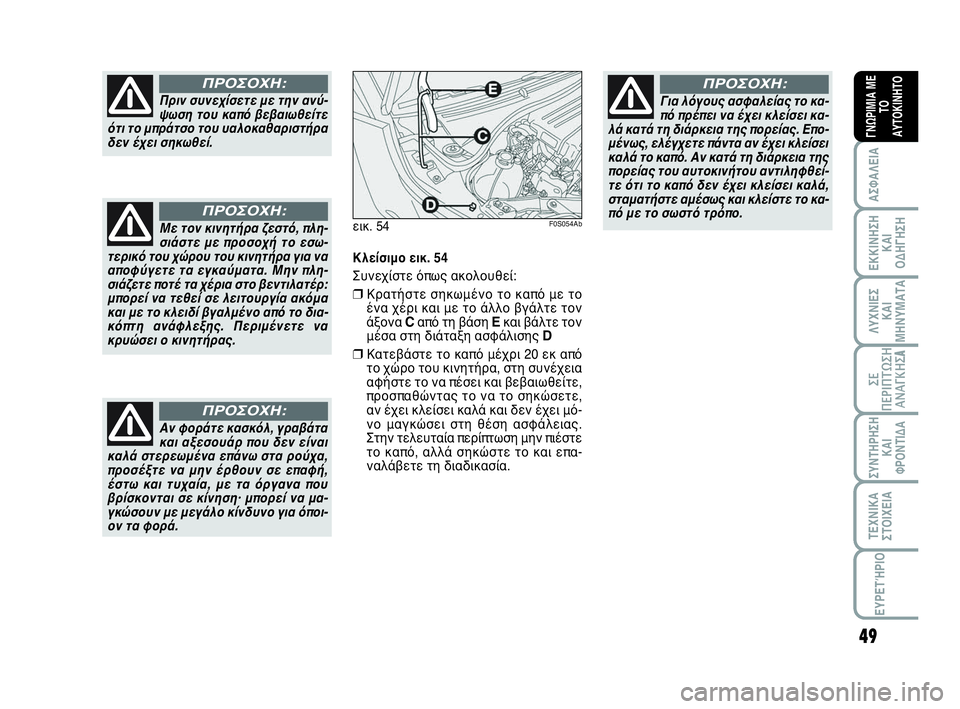

Πριν συνεχίσετε με την ανύ-
ψωση του καπό βεβαιωθείτε
ότι το μπράτσο του υαλοκαθαριστήρα
δεν έχει σηκωθεί.
ΠΡΟΣΟΧΗ:
εικ. 54F0S054Ab
Κλείσιμο εικ. 54
Συνεχίστε όπως ακολουθεί:
❒Κρατήστε σηκωμένο το καπό με το
ένα χέρι και με το άλλο βγάλτε τον
άξονα
Cαπό τη βάση Eκαι βάλτε τον
μέσα στη διάταξη ασφάλισης D
❒Κατεβάστε το καπό μέχρι 20 εκ από
το χώρο του κινητήρα, στη συνέχεια
αφήστε το να πέσει και βεβαιωθείτε,
προσπαθώντας το να το σηκώσετε,
αν έχει κλείσει καλά και δεν έχει μό-
νο μαγκώσει στη θέση ασφάλειας.
Στην τελευταία περίπτωση μην πιέστε
το καπό, αλλά σηκώστε το και επα-
ναλάβετε τη διαδικασία.
Για λόγους ασφαλείας το κα-
πό πρέπει να έχει κλείσει κα-
λά κατά τη διάρκεια της πορείας. Επο-
μένως, ελέγχετε πάντα αν έχει κλείσει
καλά το καπό. Αν κατά τη διάρκεια της
πορείας του αυτοκινήτου αντιληφθεί-
τε ότι το καπό δεν έχει κλείσει καλά,
σταματήστε αμέσως και κλείστε το κα-
πό με το σωστό τρόπο.
ΠΡΟΣΟΧΗ:
Με τον κινητήρα ζεστό, πλη-
σιάστε με προσοχή το εσω-
τερικό του χώρου του κινητήρα για να
αποφύγετε τα εγκαύματα. Μην πλη-
σιάζετε ποτέ τα χέρια στο βεντιλατέρ:
μπορεί να τεθεί σε λειτουργία ακόμα
και με το κλειδί βγαλμένο από το δια-
κόπτη ανάφλεξης. Περιμένετε να
κρυώσει ο κινητήρας.
ΠΡΟΣΟΧΗ:
Αν φοράτε κασκόλ, γραβάτα
και αξεσουάρ που δεν είναι
καλά στερεωμένα επάνω στα ρούχα,
προσέξτε να μην έρθουν σε επαφή,
έστω και τυχαία, με τα όργανα που
βρίσκονται σε κίνηση· μπορεί να μα-
γκώσουν με μεγάλο κίνδυνο για όποι-
ον τα φορά.
ΠΡΟΣΟΧΗ:
046-062 ABARTH 500 1ed GR:044-062 FIAT 500 IT 26-07-2012 13:57 Pagina 49
