Abarth 500 2016 Instrukcja obsługi (in Polish)

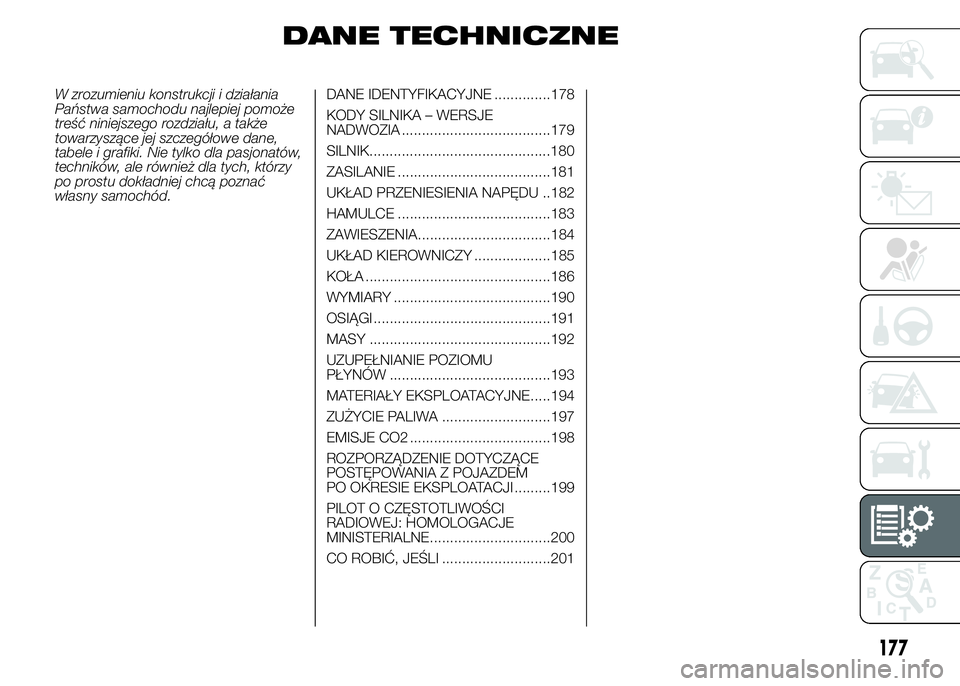

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Państwa samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki. Nie tylko dla pasjonatów,
techników, ale również dla tych, którzy
po prostu dokładniej chcą poznać
własny samochód.DANE IDENTYFIKACYJNE ..............178
KODY SILNIKA – WERSJE
NADWOZIA .....................................179
SILNIK.............................................180
ZASILANIE ......................................181
UKŁAD PRZENIESIENIA NAPĘDU ..182
HAMULCE ......................................183
ZAWIESZENIA.................................184
UKŁAD KIEROWNICZY ...................185
KOŁA ..............................................186
WYMIARY .......................................190
OSIĄGI ............................................191
MASY .............................................192
UZUPEŁNIANIE POZIOMU
PŁYNÓW ........................................193
MATERIAŁY EKSPLOATACYJNE.....194
ZUŻYCIE PALIWA ...........................197
EMISJE CO2 ...................................198
ROZPORZĄDZENIE DOTYCZĄCE
POSTĘPOWANIA Z POJAZDEM
PO OKRESIE EKSPLOATACJI .........199
PILOT O CZĘSTOTLIWOŚCI
RADIOWEJ: HOMOLOGACJE
MINISTERIALNE..............................200
CO ROBIĆ, JEŚLI ...........................201
177

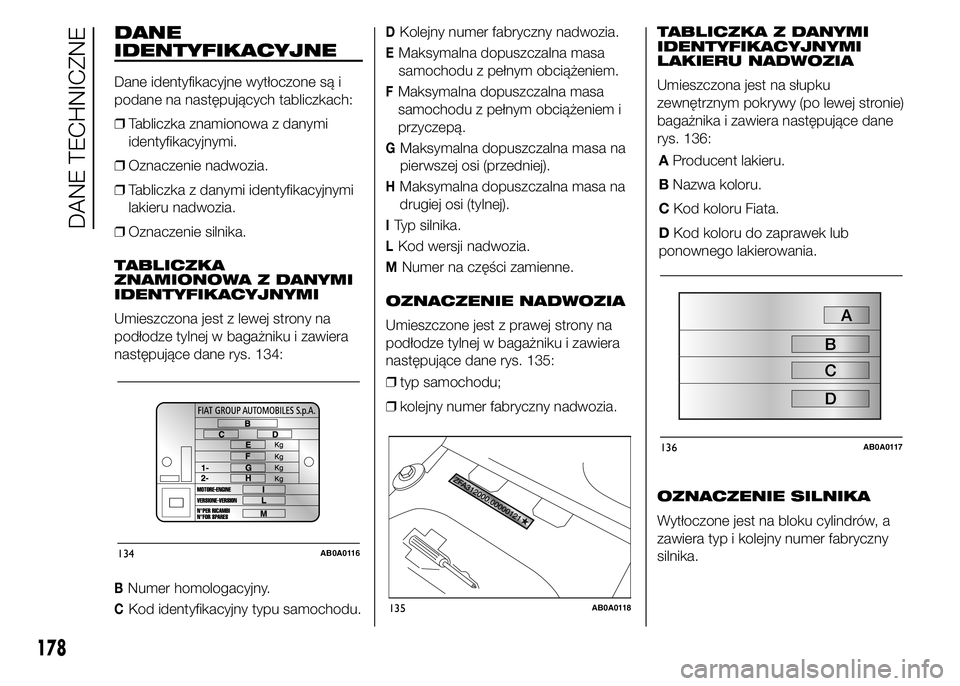

DANE
IDENTYFIKACYJNE
Dane identyfikacyjne wytłoczone są i
podane na następujących tabliczkach:
❒Tabliczka znamionowa z danymi
identyfikacyjnymi.
❒Oznaczenie nadwozia.
❒Tabliczka z danymi identyfikacyjnymi
lakieru nadwozia.
❒Oznaczenie silnika.
TABLICZKA
ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI
Umieszczona jest z lewej strony na
podłodze tylnej w bagażniku i zawiera
następujące dane rys. 134:
BNumer homologacyjny.
CKod identyfikacyjny typu samochodu.
DKolejny numer fabryczny nadwozia.
EMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem.
FMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem i
przyczepą.
GMaksymalna dopuszczalna masa na
pierwszej osi (przedniej).
HMaksymalna dopuszczalna masa na
drugiej osi (tylnej).
ITyp silnika.
LKod wersji nadwozia.
MNumer na części zamienne.
OZNACZENIE NADWOZIA
Umieszczone jest z prawej strony na
podłodze tylnej w bagażniku i zawiera
następujące dane rys. 135:
❒typ samochodu;
❒kolejny numer fabryczny nadwozia.TABLICZKA Z DANYMI
IDENTYFIKACYJNYMI
LAKIERU NADWOZIA
Umieszczona jest na słupku
zewnętrznym pokrywy (po lewej stronie)
bagażnika i zawiera następujące dane
rys. 136:
OZNACZENIE SILNIKA
Wytłoczone jest na bloku cylindrów, a
zawiera typ i kolejny numer fabryczny
silnika.
134AB0A0116
135AB0A0118
136AB0A0117
178
DANE TECHNICZNE
AProducent lakieru.
BNazwa koloru.
CKod koloru Fiata.
DKod koloru do zaprawek lub
ponownego lakierowania.

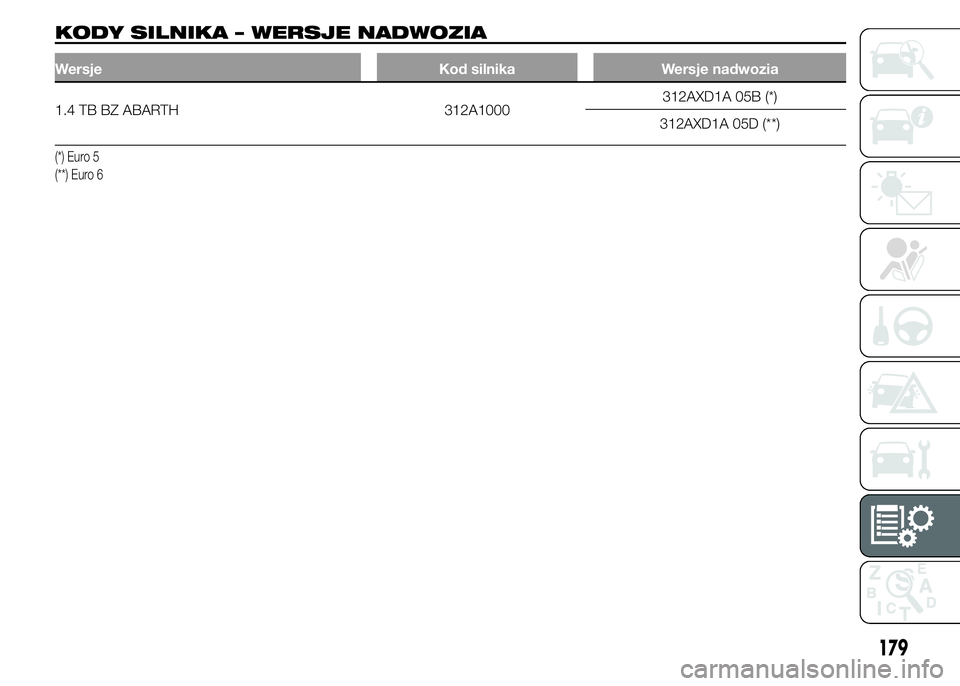

KODY SILNIKA – WERSJE NADWOZIA
Wersje Kod silnika Wersje nadwozia
1.4 TB BZ ABARTH 312A1000312AXD1A 05B (*)
312AXD1A 05D (**)
(*) Euro 5
(**) Euro 6
179

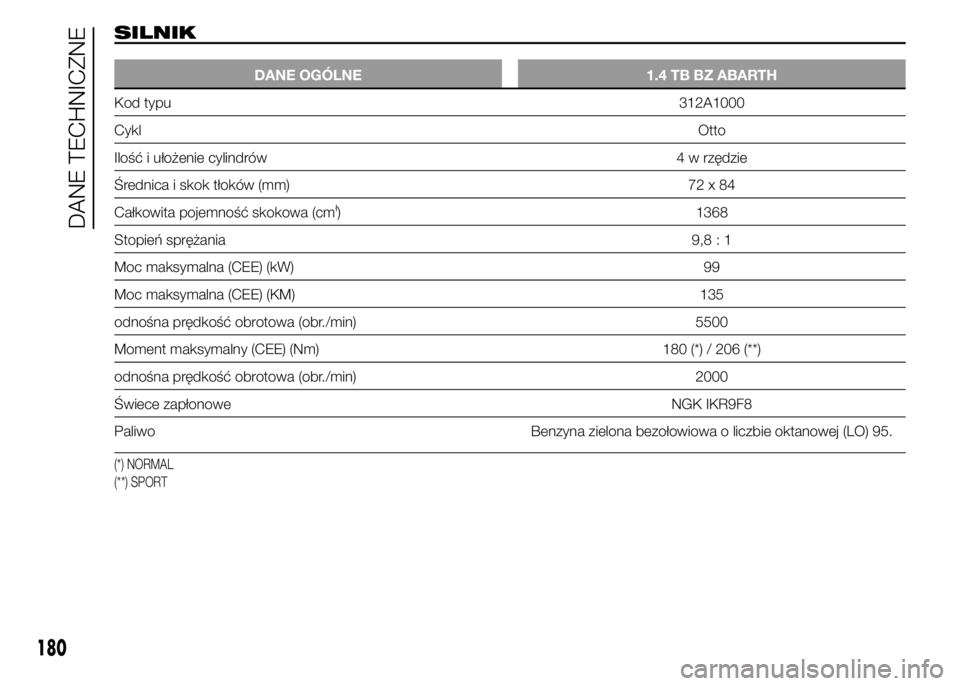

SILNIK
DANE OGÓLNE 1.4 TB BZ ABARTH
Kod typu312A1000
CyklOtto
Ilość i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoków (mm) 72 x 84
Całkowita pojemność skokowa (cm
ł) 1368
Stopień sprężania9,8:1
Moc maksymalna (CEE) (kW) 99
Moc maksymalna (CEE) (KM) 135
odnośna prędkość obrotowa (obr./min) 5500
Moment maksymalny (CEE) (Nm) 180 (*) / 206 (**)
odnośna prędkość obrotowa (obr./min) 2000
Świece zapłonowe NGK IKR9F8
Paliwo Benzyna zielona bezołowiowa o liczbie oktanowej (LO) 95.
(*) NORMAL
(**) SPORT
180
DANE TECHNICZNE

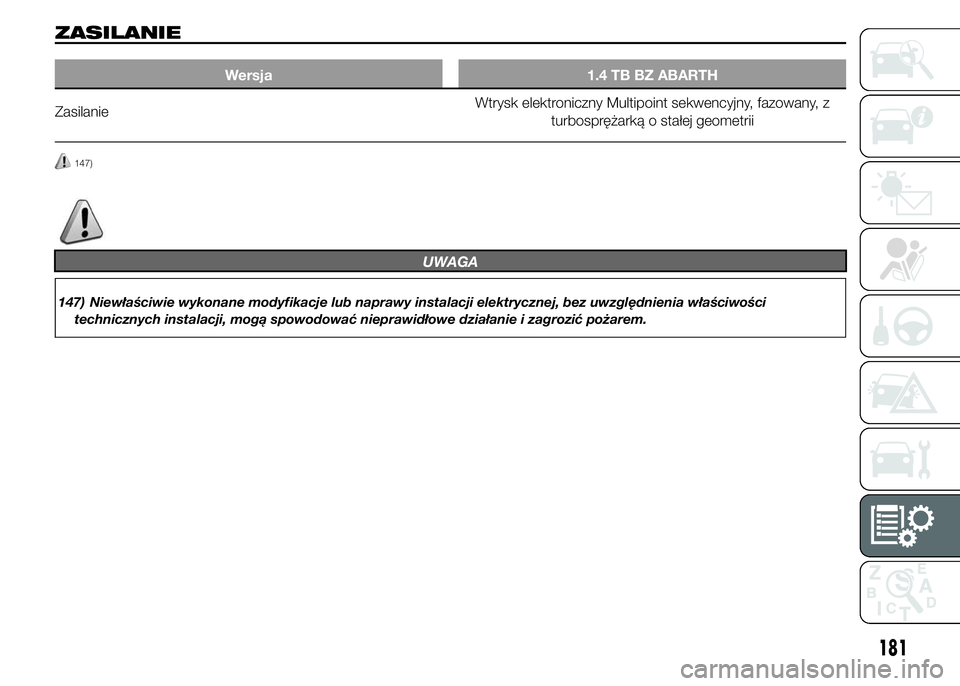

ZASILANIE
Wersja 1.4 TB BZ ABARTH
ZasilanieWtrysk elektroniczny Multipoint sekwencyjny, fazowany, z
turbosprężarką o stałej geometrii
147)
UWAGA
147) Niewłaściwie wykonane modyfikacje lub naprawy instalacji elektrycznej, bez uwzględnienia właściwości
technicznych instalacji, mogą spowodować nieprawidłowe działanie i zagrozić pożarem.
181

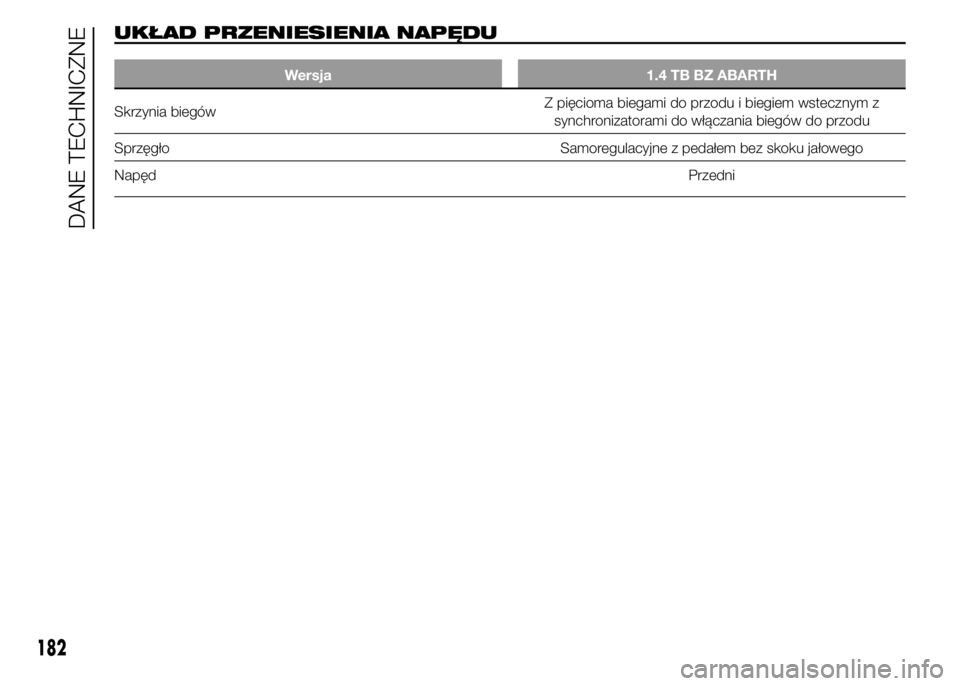

UKŁAD PRZENIESIENIA NAPĘDU
Wersja 1.4 TB BZ ABARTH
Skrzynia biegówZ pięcioma biegami do przodu i biegiem wstecznym z
synchronizatorami do włączania biegów do przodu
Sprzęgło Samoregulacyjne z pedałem bez skoku jałowego
NapędPrzedni
182
DANE TECHNICZNE

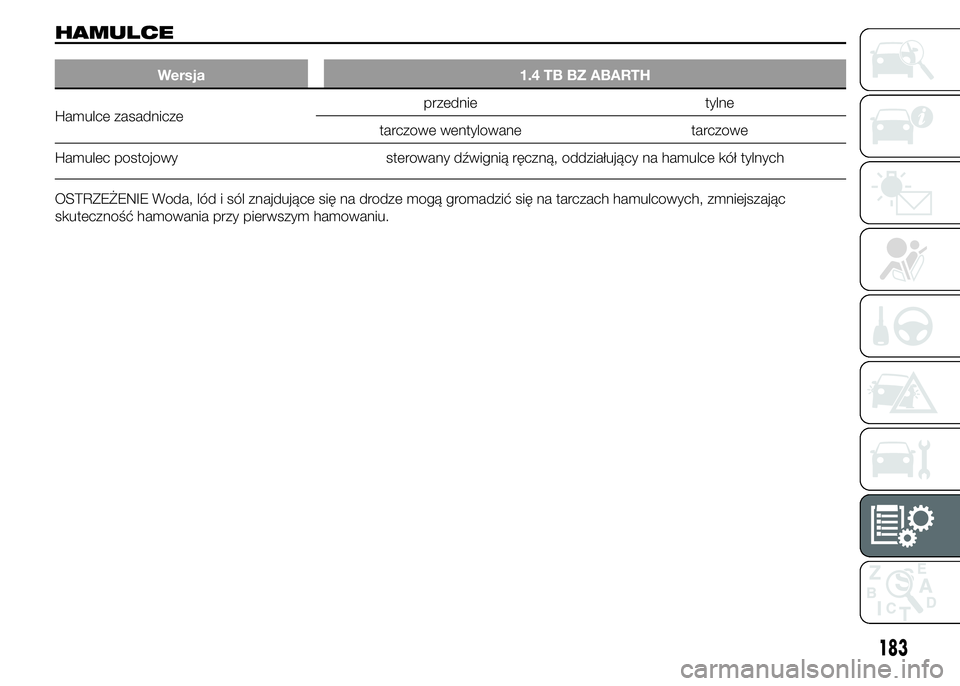

HAMULCE
Wersja 1.4 TB BZ ABARTH
Hamulce zasadniczeprzednie tylne
tarczowe wentylowane tarczowe
Hamulec postojowy sterowany dźwignią ręczną, oddziałujący na hamulce kół tylnych
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając
skuteczność hamowania przy pierwszym hamowaniu.
183

ZAWIESZENIA
Wersja 1.4 TB BZ ABARTH
Przódniezależne typu MacPherson; składające się z belki poprzecznej
mechanicznej, amortyzatorów, sprężyn śrubowych i drążka
stabilizatora.
Ty łkoła połączone z belką skrętną; składające się z belki skrętnej i
drążka stabilizatora oraz dwóch wahaczy rurowych z amortyzatorami
i sprężynami śrubowymi.
184
DANE TECHNICZNE

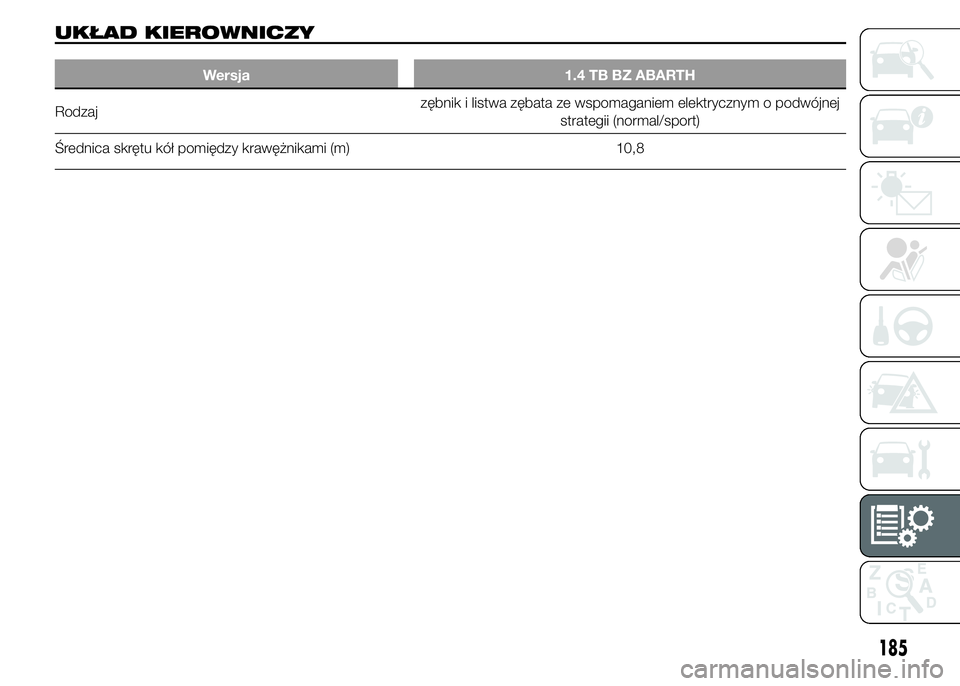

UKŁAD KIEROWNICZY
Wersja 1.4 TB BZ ABARTH
Rodzajzębnik i listwa zębata ze wspomaganiem elektrycznym o podwójnej
strategii (normal/sport)
Średnica skrętu kół pomiędzy krawężnikami (m) 10,8
185

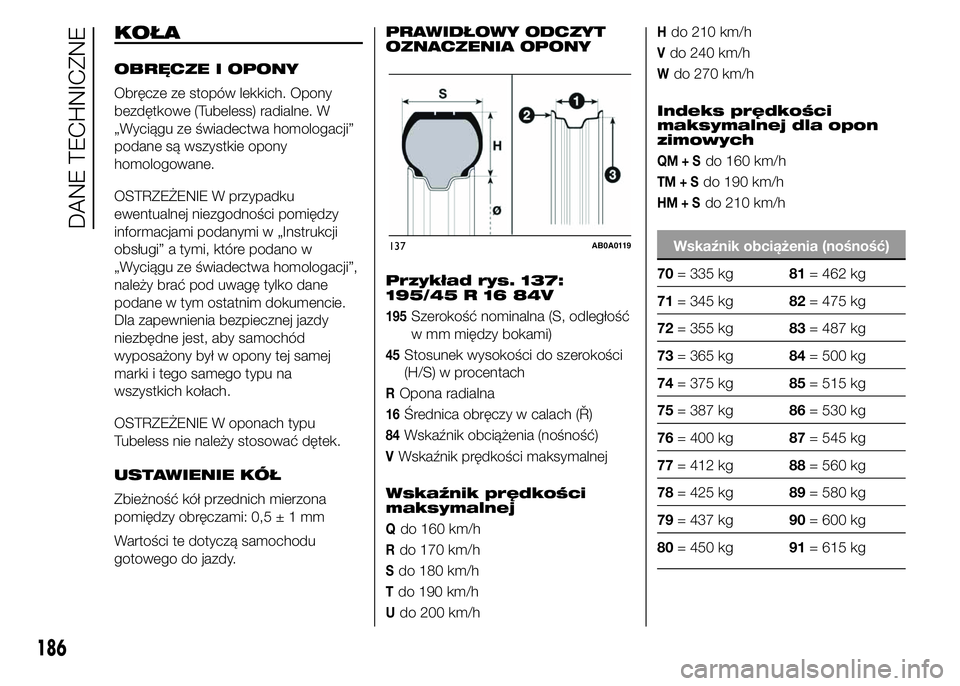

KOŁA
OBRĘCZE I OPONY
Obręcze ze stopów lekkich. Opony
bezdętkowe (Tubeless) radialne. W
„Wyciągu ze świadectwa homologacji”
podane są wszystkie opony
homologowane.
OSTRZEŻENIE W przypadku
ewentualnej niezgodności pomiędzy
informacjami podanymi w „Instrukcji
obsługi” a tymi, które podano w
„Wyciągu ze świadectwa homologacji”,
należy brać pod uwagę tylko dane
podane w tym ostatnim dokumencie.
Dla zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód
wyposażony był w opony tej samej
marki i tego samego typu na
wszystkich kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.
USTAWIENIE KÓŁ
Zbieżność kół przednich mierzona
pomiędzy obręczami: 0,5±1mm
Wartości te dotyczą samochodu
gotowego do jazdy.PRAWIDŁOWY ODCZYT
OZNACZENIA OPONY
Przykład rys. 137:
195/45 R 16 84V
195Szerokość nominalna (S, odległość
w mm między bokami)
45Stosunek wysokości do szerokości
(H/S) w procentach
ROpona radialna
16Średnica obręczy w calach (Ř)
84Wskaźnik obciążenia (nośność)
VWskaźnik prędkości maksymalnej
Wskaźnik prędkości
maksymalnej
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Indeks prędkości
maksymalnej dla opon
zimowych
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Wskaźnik obciążenia (nośność)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
137AB0A0119
186
DANE TECHNICZNE
