Abarth 500 2016 Návod na použitie a údržbu (in Slovak)

POHON
Verzia 1.4 TB BZ ABARTH
PohonElektronické sekvenčné fázované vstrekovanie Multipoint s
turbokompresorom s nemennou geometriou
144)
POZOR!
144)Úpravy alebo opravy palivového systému vykonávané nesprávnym spôsobom a bez toho, že by ste brali do úvahy technické vlastnosti
zariadenia, môžu spôsobiť poruchy prevádzky s rizikom vzniku požiaru.
157

PREVODOVKA
Verzia 1.4 TB BZ ABARTH
Zmena rýchlostného stupňaPäť rýchlostných stupňov plus spiatočka so synchronizáciou pri
radení rýchlostných stupňov dopredu
Spojka Samonastavovací pomocou pedálu bez behu naprázdno
PohonPredné
158
TECHNICKÉ ÚDAJE

BRZDY
Verzia 1.4 TB BZ ABARTH
Prevádzkové brzdypredné zadné
kotúčové s automatickou ventiláciou s plným kotúčom
Parkovacia brzda ovládanie pomocou ručnej páky ovládajúcej zadné brzdy
UPOZORNENIE Voda, sneh a posypová soľ na cestách sa môžu usadiť na brzdové kotúče a znížiť tak účinnosť bŕzd pri prvom
brzdení.
159

ZÁVESY
Verzia 1.4 TB BZ ABARTH
Prednénezávislé kolesá typu Mc Pherson; tvorené mechanickým priečnym nosníkom,
tlmičmi, vinutými pružinami a stabilizačnou tyčou.
Zadnés torznou nápravou s prepojenými kolesami; zložené z torznej nápravy so
stabilizačnou tyčou a dvoma trubkovými ramenami s tlmičmi a vinutými
pružinami.
160
TECHNICKÉ ÚDAJE

RIADENIE
Verzia 1.4 TB BZ ABARTH
Ty pozubnicové s pastorkom s elektrickým posilňovačom riadenia s dvojitou
logikou (normál/šport)
Polomer pri otočení medzi chodníkmi (m) 10,8
161

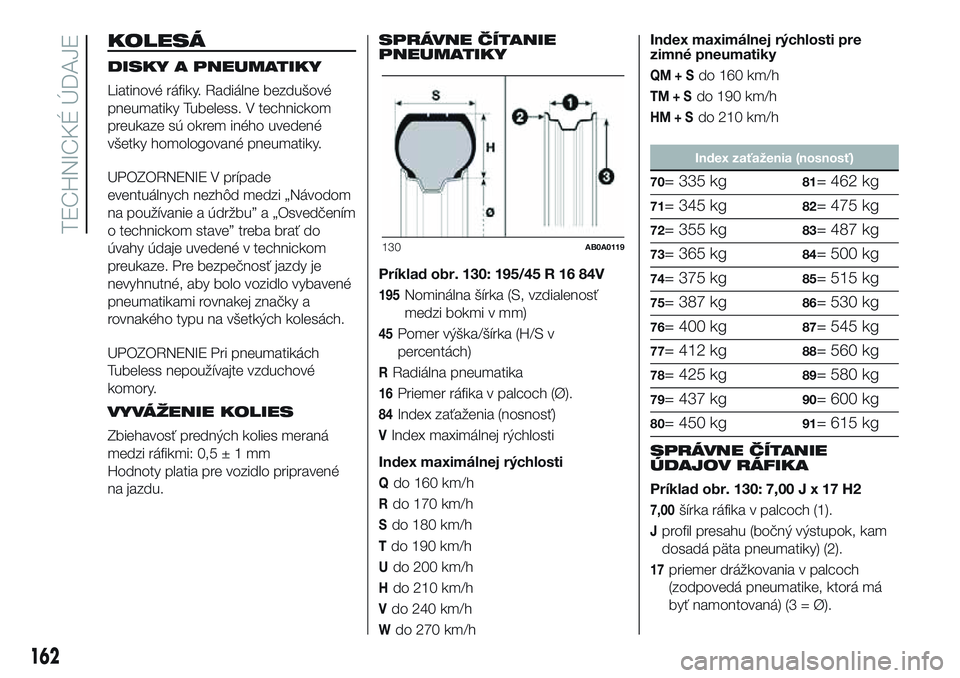

KOLESÁ
DISKY A PNEUMATIKY
Liatinové ráfiky. Radiálne bezdušové
pneumatiky Tubeless. V technickom
preukaze sú okrem iného uvedené
všetky homologované pneumatiky.
UPOZORNENIE V prípade
eventuálnych nezhôd medzi „Návodom
na používanie a údržbu” a „Osvedčením
o technickom stave” treba brať do
úvahy údaje uvedené v technickom
preukaze. Pre bezpečnosť jazdy je
nevyhnutné, aby bolo vozidlo vybavené
pneumatikami rovnakej značky a
rovnakého typu na všetkých kolesách.
UPOZORNENIE Pri pneumatikách
Tubeless nepoužívajte vzduchové
komory.
VYVÁŽENIE KOLIES
Zbiehavosť predných kolies meraná
medzi ráfikmi: 0,5±1mm
Hodnoty platia pre vozidlo pripravené
na jazdu.SPRÁVNE ČÍTANIE
PNEUMATIKY
Príklad obr. 130: 195/45 R 16 84V
195Nominálna šírka (S, vzdialenosť
medzi bokmi v mm)
45Pomer výška/šírka (H/S v
percentách)
RRadiálna pneumatika
16Priemer ráfika v palcoch (Ø).
84Index zaťaženia (nosnosť)
VIndex maximálnej rýchlosti
Index maximálnej rýchlosti
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/hIndex maximálnej rýchlosti pre
zimné pneumatiky
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Index zaťaženia (nosnosť)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
SPRÁVNE ČÍTANIE
ÚDAJOV RÁFIKA
Príklad obr. 130: 7,00Jx17H2
7,00šírka ráfika v palcoch (1).
Jprofil presahu (bočný výstupok, kam
dosadá päta pneumatiky) (2).
17priemer drážkovania v palcoch
(zodpovedá pneumatike, ktorá má
byť namontovaná) (3 = Ø).
130AB0A0119
162
TECHNICKÉ ÚDAJE

H2tvar a počet „hump" (obvodový
reliéf, ktorý udržiava na mieste pätu
pneumatiky Tubeless na ráfiku).
PNEUMATIKY RIM
PROTECTOR
145)
POZOR!
145)V prípade, že používate celoplošné
kryty kolies (upevnené prostredníctvom
pružiny) na plechový ráfik a pneumatiky
(zakúpené neskôr) a vybavené doplnkom
„Rim Protector” (obr. 131), NEMONTUJTE
kryty kolies. Použitie nevhodných
pneumatík a krytov kolies by mohlo
spôsobiť nečakaný úbytok v tlaku
pneumatiky.
131AB0A0120
163

DISKY A PNEUMATIKY VO VÝBAVE
Verzia Disky Pneumatiky vo výbave Zimné pneumatiky
1.4 TB BZ ABARTH61/2Jx16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) Je možné nasadiť snehové reťaze 7 mm.
(**) Okrem toho sú k dispozícii zimné pneumatiky typu winter (Pirelli Snow Sport 195/45 R16), ktoré sa používajú pri jazde vozidlom na zasnežených cestách.
164
TECHNICKÉ ÚDAJE

TLAK NAHUSTENIA ZA STUDENA (bar)
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou.
Skontrolujte správnu hodnotu aj na studenej pneumatike.
PneumatikyPri strednom zaťažení(*)Pri plnom zaťažení
Predné Zadné Predné Zadné
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Pri rýchlostiach presahujúcich 160 km/h dodržte tlak predpísaný pre maximálne zaťaženie.
165

ROZMERY
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Výška platí pre nezaťažené vozidlo.
OBJEM BATOŽINOVÉHO PRIESTORUKapacita pri nezaťaženom vozidle (normy V.D.A.) = 185 dm3
AB C D EFG I
3657 776 2300 581
1480/1485(*)1415/1409(*)1627
1408/1402(*)
(*) S pneumatikami 205/40 R17
132AB0A0121
166
