Abarth 500 2017 Kezelési és karbantartási útmutató (in Hungarian)

FIGYELMEZTETÉS
23)A halogénizzókat csakis a fémfoglalatuknál fogjuk meg. Ha az üvegtestet ujjunkkal megérintjük, csökken a kibocsátott fényerősség és az
izzó élettartama. Ha az üveget véletlenül mégis megérintettük, alkoholos ruhával töröljük le, és hagyjuk megszáradni.
24)Ha lehetőség van rá, az izzók cseréjét ajánlatos Abarth márkaszervizben elvégeztetni. A külső világítás megfelelő működése és beállítása
alapvető fontosságú a menetbiztonság szempontjából, és a törvény előírásainak betartása érdekében.
99

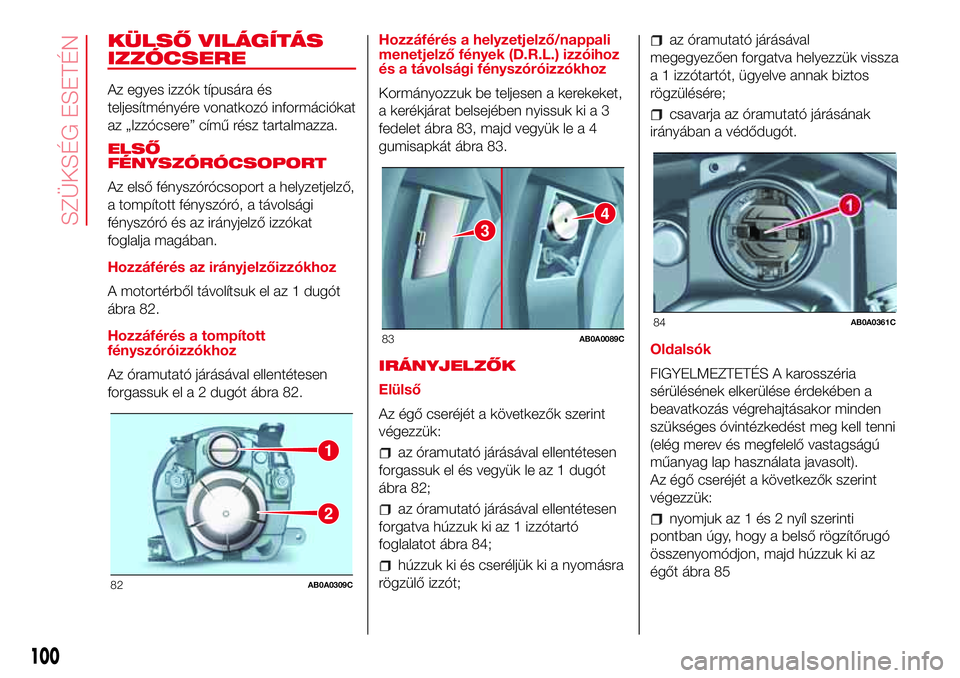

KÜLSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és
teljesítményére vonatkozó információkat
az „Izzócsere” című rész tartalmazza.
ELSŐ
FÉNYSZÓRÓCSOPORT
Az első fényszórócsoport a helyzetjelző,
a tompított fényszóró, a távolsági
fényszóró és az irányjelző izzókat
foglalja magában.
Hozzáférés az irányjelzőizzókhoz
A motortérből távolítsuk el az 1 dugót
ábra 82.
Hozzáférés a tompított
fényszóróizzókhoz
Az óramutató járásával ellentétesen
forgassuk el a 2 dugót ábra 82.Hozzáférés a helyzetjelző/nappali
menetjelző fények (D.R.L.) izzóihoz
és a távolsági fényszóróizzókhoz
Kormányozzuk be teljesen a kerekeket,
a kerékjárat belsejében nyissuk ki a 3
fedelet ábra 83, majd vegyük le a 4
gumisapkát ábra 83.
IRÁNYJELZŐK
Elülső
Az égő cseréjét a következők szerint
végezzük:
az óramutató járásával ellentétesen
forgassuk el és vegyük le az 1 dugót
ábra 82;
az óramutató járásával ellentétesen
forgatva húzzuk ki az 1 izzótartó
foglalatot ábra 84;
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
az óramutató járásával
megegyezően forgatva helyezzük vissza
a 1 izzótartót, ügyelve annak biztos
rögzülésére;
csavarja az óramutató járásának
irányában a védődugót.
Oldalsók
FIGYELMEZTETÉS A karosszéria
sérülésének elkerülése érdekében a
beavatkozás végrehajtásakor minden
szükséges óvintézkedést meg kell tenni
(elég merev és megfelelő vastagságú
műanyag lap használata javasolt).
Az égő cseréjét a következők szerint
végezzük:
nyomjuk az 1 és 2 nyíl szerinti
pontban úgy, hogy a belső rögzítőrugó
összenyomódjon, majd húzzuk ki az
égőt ábra 85
1
2
82AB0A0309C
3
4
83AB0A0089C84AB0A0361C
100
SZÜKSÉG ESETÉN

az óramutató járásával ellentétes
irányú forgatással húzzuk ki a foglalatot,
abból húzzuk ki a benyomással rögzülő
izzót, és cseréljük ki;
helyezzük a foglalatot az áttetsző
burába, majd helyezzük vissza a
lámpatestet, ügyelve a rögzítőrugó
biztos beakadására.

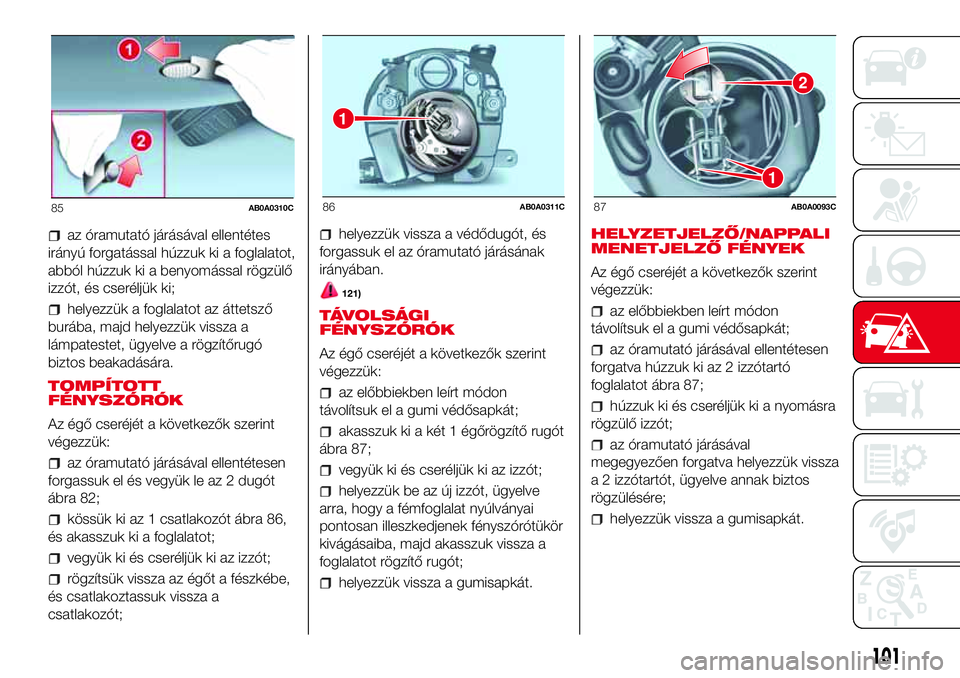

TOMPÍTOTT
FÉNYSZÓRÓK
Az égő cseréjét a következők szerint
végezzük:
az óramutató járásával ellentétesen
forgassuk el és vegyük le az 2 dugót
ábra 82;
kössük ki az 1 csatlakozót ábra 86,
és akasszuk ki a foglalatot;
vegyük ki és cseréljük ki az izzót;
rögzítsük vissza az égőt a fészkébe,
és csatlakoztassuk vissza a
csatlakozót;
helyezzük vissza a védődugót, és
forgassuk el az óramutató járásának
irányában.
121)
TÁVOLSÁGI
FÉNYSZÓRÓK
Az égő cseréjét a következők szerint
végezzük:
az előbbiekben leírt módon
távolítsuk el a gumi védősapkát;
akasszuk ki a két 1 égőrögzítő rugót
ábra 87;
vegyük ki és cseréljük ki az izzót;
helyezzük be az új izzót, ügyelve
arra, hogy a fémfoglalat nyúlványai
pontosan illeszkedjenek fényszórótükör
kivágásaiba, majd akasszuk vissza a
foglalatot rögzítő rugót;
helyezzük vissza a gumisapkát.HELYZETJELZŐ/NAPPALI
MENETJELZŐ FÉNYEK
Az égő cseréjét a következők szerint
végezzük:
az előbbiekben leírt módon
távolítsuk el a gumi védősapkát;
az óramutató járásával ellentétesen
forgatva húzzuk ki az 2 izzótartó
foglalatot ábra 87;
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
az óramutató járásával
megegyezően forgatva helyezzük vissza
a 2 izzótartót, ügyelve annak biztos
rögzülésére;
helyezzük vissza a gumisapkát.
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
101

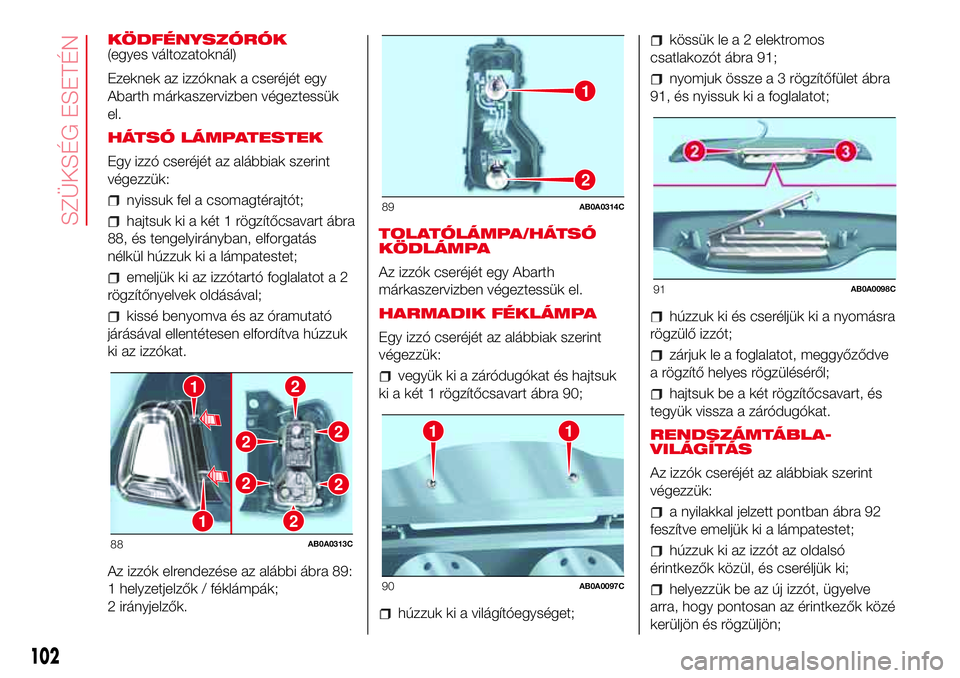

KÖDFÉNYSZÓRÓK
(egyes változatoknál)
Ezeknek az izzóknak a cseréjét egy
Abarth márkaszervizben végeztessük
el.
HÁTSÓ LÁMPATESTEK
Egy izzó cseréjét az alábbiak szerint
végezzük:
nyissuk fel a csomagtérajtót;
hajtsuk ki a két 1 rögzítőcsavart ábra
88, és tengelyirányban, elforgatás
nélkül húzzuk ki a lámpatestet;
emeljük ki az izzótartó foglalatot a 2
rögzítőnyelvek oldásával;
kissé benyomva és az óramutató
járásával ellentétesen elfordítva húzzuk
ki az izzókat.
Az izzók elrendezése az alábbi ábra 89:
1 helyzetjelzők / féklámpák;
2 irányjelzők.TOLATÓLÁMPA/HÁTSÓ
KÖDLÁMPA
Az izzók cseréjét egy Abarth
márkaszervizben végeztessük el.
HARMADIK FÉKLÁMPA
Egy izzó cseréjét az alábbiak szerint
végezzük:
vegyük ki a záródugókat és hajtsuk
ki a két 1 rögzítőcsavart ábra 90;
húzzuk ki a világítóegységet;
kössük le a 2 elektromos
csatlakozót ábra 91;
nyomjuk összea3rögzítőfület ábra
91, és nyissuk ki a foglalatot;
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
zárjuk le a foglalatot, meggyőződve
a rögzítő helyes rögzüléséről;
hajtsuk be a két rögzítőcsavart, és
tegyük vissza a záródugókat.
RENDSZÁMTÁBLA-
VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontban ábra 92
feszítve emeljük ki a lámpatestet;
húzzuk ki az izzót az oldalsó
érintkezők közül, és cseréljük ki;
helyezzük be az új izzót, ügyelve
arra, hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
102
SZÜKSÉG ESETÉN

végül szereljük vissza a burát.
FIGYELMEZTETÉS
121)A gázkisüléses (Xenon) izzók
nagyfeszültséggel működnek, ezért ezek
cseréjét kizárólag szakember végezheti:
fennáll a halálos áramütés veszélye!
Forduljunk Abarth márkaszervizhez.

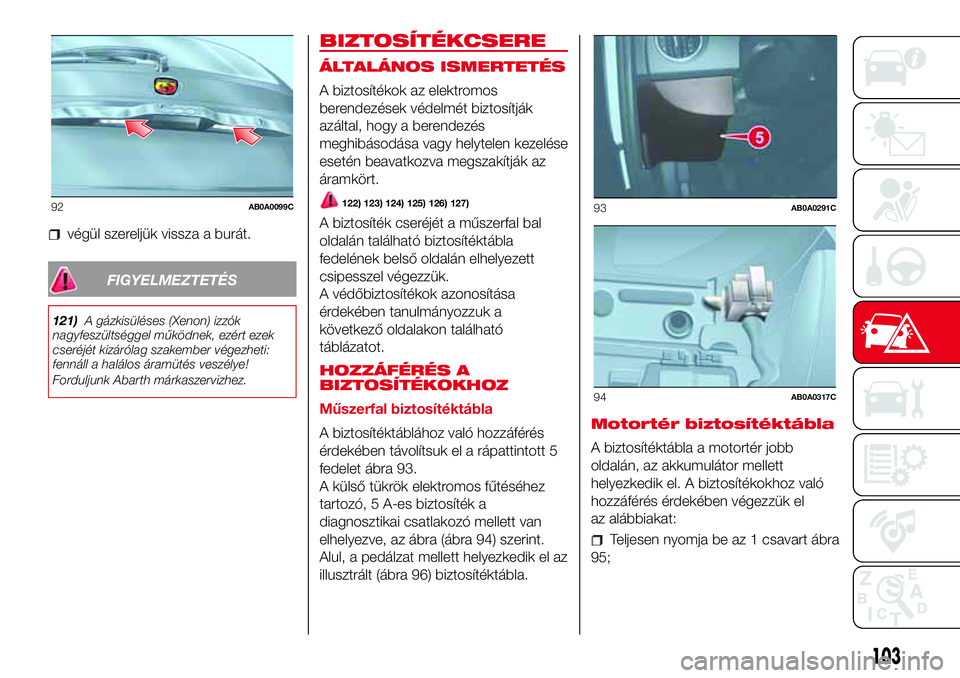

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
122) 123) 124) 125) 126) 127)
A biztosíték cseréjét a műszerfal bal
oldalán található biztosítéktábla
fedelének belső oldalán elhelyezett
csipesszel végezzük.
A védőbiztosítékok azonosítása
érdekében tanulmányozzuk a
következő oldalakon található
táblázatot.
HOZZÁFÉRÉS A
BIZTOSÍTÉKOKHOZ
Műszerfal biztosítéktábla
A biztosítéktáblához való hozzáférés
érdekében távolítsuk el a rápattintott 5
fedelet ábra 93.
A külső tükrök elektromos fűtéséhez
tartozó, 5 A-es biztosíték a
diagnosztikai csatlakozó mellett van
elhelyezve, az ábra (ábra 94) szerint.
Alul, a pedálzat mellett helyezkedik el az
illusztrált (ábra 96) biztosítéktábla.Motortér biztosítéktábla
A biztosítéktábla a motortér jobb
oldalán, az akkumulátor mellett
helyezkedik el. A biztosítékokhoz való
hozzáférés érdekében végezzük el
az alábbiakat:
Teljesen nyomja be az 1 csavart ábra
95;
92AB0A0099C93AB0A0291C
94AB0A0317C
103

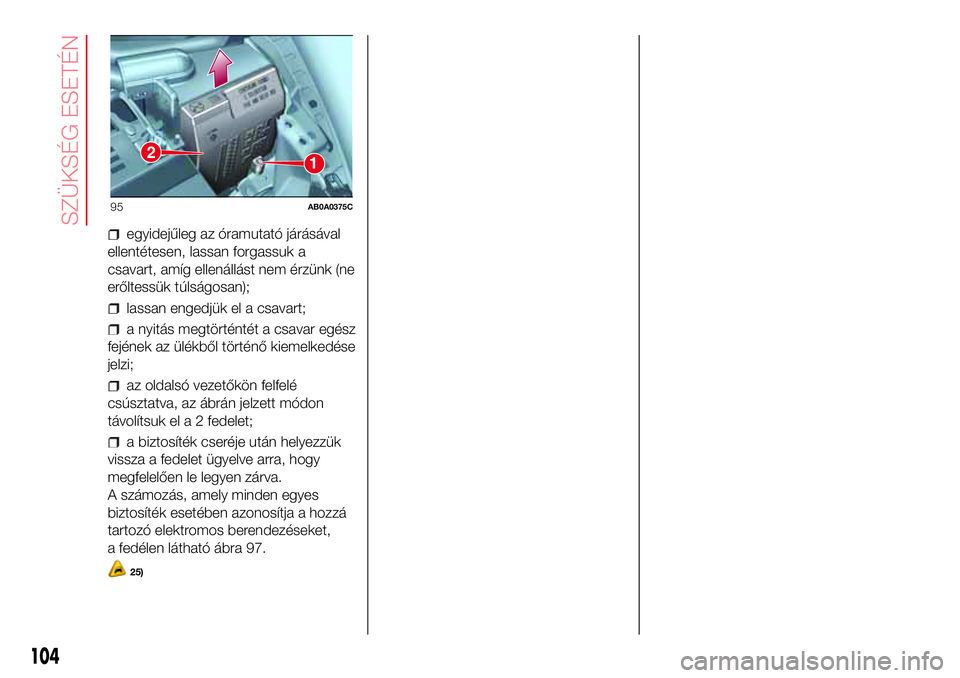

egyidejűleg az óramutató járásával
ellentétesen, lassan forgassuk a
csavart, amíg ellenállást nem érzünk (ne
erőltessük túlságosan);
lassan engedjük el a csavart;
a nyitás megtörténtét a csavar egész
fejének az ülékből történő kiemelkedése
jelzi;
az oldalsó vezetőkön felfelé
csúsztatva, az ábrán jelzett módon
távolítsuk el a 2 fedelet;
a biztosíték cseréje után helyezzük
vissza a fedelet ügyelve arra, hogy
megfelelően le legyen zárva.
A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket,
a fedélen látható ábra 97.
25)
12
95AB0A0375C
104
SZÜKSÉG ESETÉN

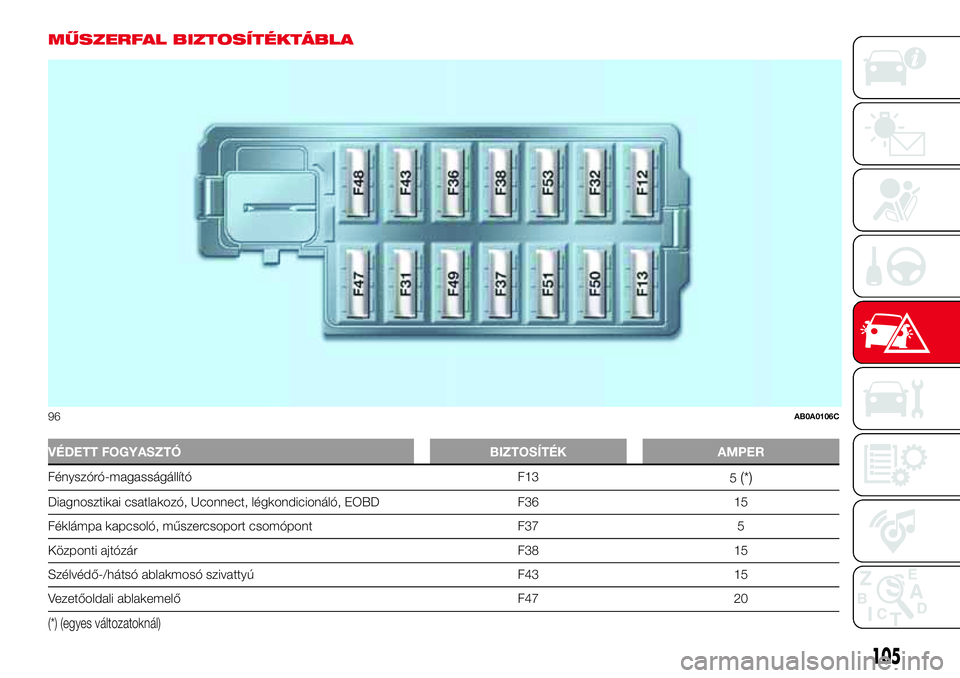

MŰSZERFAL BIZTOSÍTÉKTÁBLA
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Fényszóró-magasságállító F13
5(*)
Diagnosztikai csatlakozó, Uconnect, légkondicionáló, EOBD F36 15
Féklámpa kapcsoló, műszercsoport csomópont F37 5
Központi ajtózár F38 15
Szélvédő-/hátsó ablakmosó szivattyú F43 15
Vezetőoldali ablakemelő F47 20
(*) (egyes változatoknál)
96AB0A0106C
105

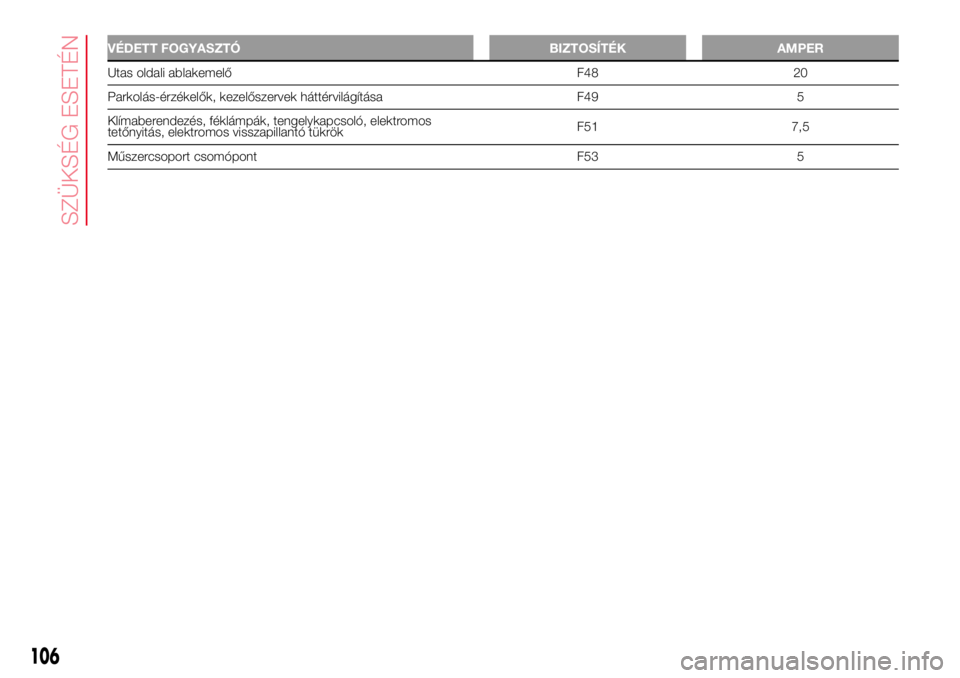

VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Utas oldali ablakemelő F48 20
Parkolás-érzékelők, kezelőszervek háttérvilágítása F49 5
Klímaberendezés, féklámpák, tengelykapcsoló, elektromos
tetőnyitás, elektromos visszapillantó tükrökF51 7,5
Műszercsoport csomópont F53 5
106
SZÜKSÉG ESETÉN

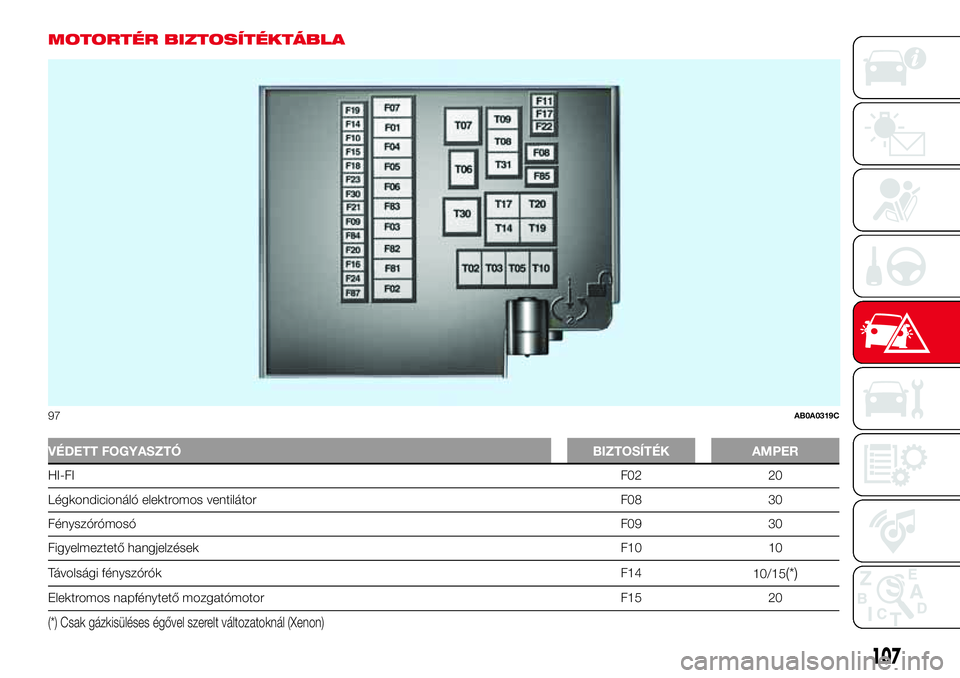

MOTORTÉR BIZTOSÍTÉKTÁBLA
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
HI-FIF02 20
Légkondicionáló elektromos ventilátor F08 30
FényszórómosóF09 30
Figyelmeztető hangjelzésekF10 10
Távolsági fényszórókF14
10/15
(*)
Elektromos napfénytető mozgatómotor F15 20
(*) Csak gázkisüléses égővel szerelt változatoknál (Xenon)
97AB0A0319C
107

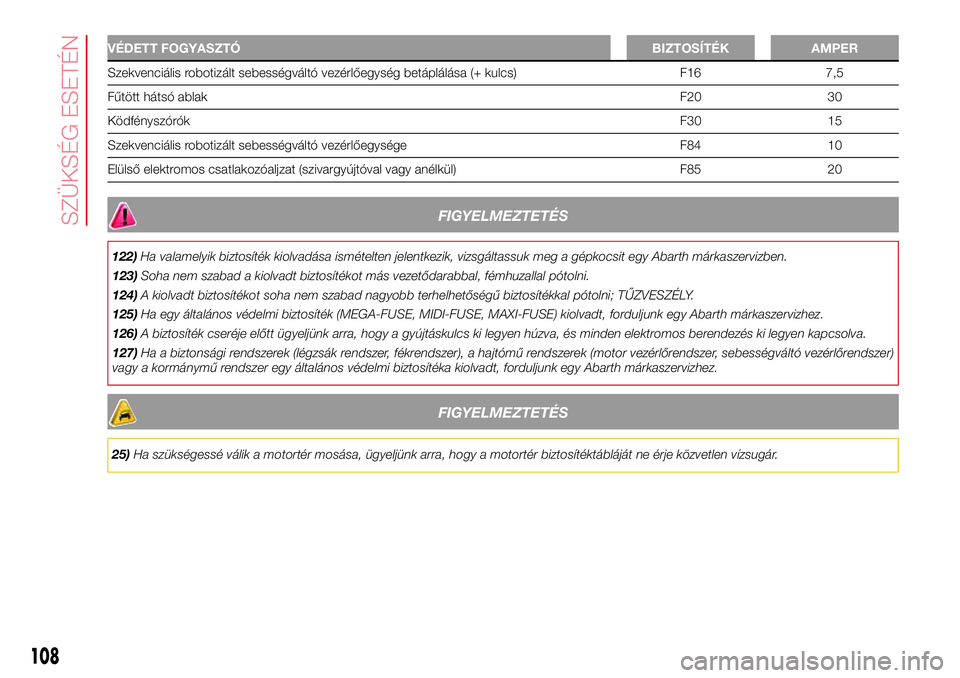

VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Szekvenciális robotizált sebességváltó vezérlőegység betáplálása (+ kulcs) F16 7,5
Fűtött hátsó ablakF20 30
KödfényszórókF30 15
Szekvenciális robotizált sebességváltó vezérlőegysége F84 10
Elülső elektromos csatlakozóaljzat (szivargyújtóval vagy anélkül) F85 20
FIGYELMEZTETÉS
122)Ha valamelyik biztosíték kiolvadása ismételten jelentkezik, vizsgáltassuk meg a gépkocsit egy Abarth márkaszervizben.
123)Soha nem szabad a kiolvadt biztosítékot más vezetődarabbal, fémhuzallal pótolni.
124)A kiolvadt biztosítékot soha nem szabad nagyobb terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
125)Ha egy általános védelmi biztosíték (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) kiolvadt, forduljunk egy Abarth márkaszervizhez.
126)A biztosíték cseréje előtt ügyeljünk arra, hogy a gyújtáskulcs ki legyen húzva, és minden elektromos berendezés ki legyen kapcsolva.
127)Ha a biztonsági rendszerek (légzsák rendszer, fékrendszer), a hajtómű rendszerek (motor vezérlőrendszer, sebességváltó vezérlőrendszer)
vagy a kormánymű rendszer egy általános védelmi biztosítéka kiolvadt, forduljunk egy Abarth márkaszervizhez.
FIGYELMEZTETÉS
25)Ha szükségessé válik a motortér mosása, ügyeljünk arra, hogy a motortér biztosítéktábláját ne érje közvetlen vízsugár.
