Abarth Grande Punto 2008 Notice d'entretien (in French)

79
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

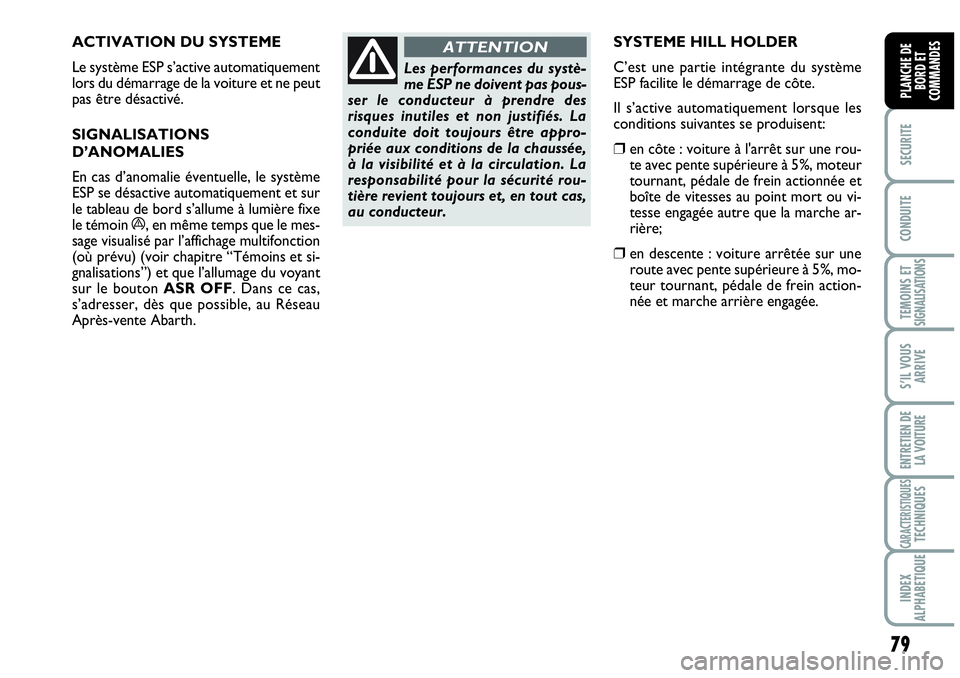

ACTIVATION DU SYSTEME
Le système ESP s’active automatiquement
lors du démarrage de la voiture et ne peut
pas être désactivé.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le système
ESP se désactive automatiquement et sur
le tableau de bord s’allume à lumière fixe
le témoin
á, en même temps que le mes-
sage visualisé par l’affichage multifonction
(où prévu) (voir chapitre “Témoins et si-
gnalisations”) et que l’allumage du voyant
sur le bouton ASR OFF. Dans ce cas,
s’adresser, dès que possible, au Réseau
Après-vente Abarth.
Les performances du systè-
me ESP ne doivent pas pous-
ser le conducteur à prendre des
risques inutiles et non justifiés. La
conduite doit toujours être appro-
priée aux conditions de la chaussée,
à la visibilité et à la circulation. La
responsabilité pour la sécurité rou-
tière revient toujours et, en tout cas,
au conducteur.
ATTENTIONSYSTEME HILL HOLDER
C’est une partie intégrante du système
ESP facilite le démarrage de côte.
Il s’active automatiquement lorsque les
conditions suivantes se produisent:
❒en côte : voiture à l'arrêt sur une rou-
te avec pente supérieure à 5%, moteur
tournant, pédale de frein actionnée et
boîte de vitesses au point mort ou vi-
tesse engagée autre que la marche ar-
rière;
❒en descente : voiture arrêtée sur une
route avec pente supérieure à 5%, mo-
teur tournant, pédale de frein action-
née et marche arrière engagée.

80
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Signalisations d’anomalies
Une anomalie éventuelle du système est
signalée par l’allumage du témoin *sur le
tableau de bord avec affichage digital et du
témoin
ásur le tableau de bord avec af-
fichage multifonction (si prévu) (voir cha-
pitre “Témoins et signalisations”).
ATTENTION Le système Hill Holder
n’est pas un frein de stationnement; par
conséquent, il ne faut pas abandonner la
voiture sans avoir serré le frein à main,
coupé le moteur et engagé la première vi-
tesse.
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.
ATTENTIONEn phase de démarrage, la centrale du sys-
tème ESP maintient la pression de freina-
ge sur les roues jusqu’à atteindre le couple
moteur nécessaire au démarrage ou quand
même pendant 2 secondes maximum, en
permettant ainsi de déplacer aisément le
pied droit de la pédale de frein sur l’ac-
célérateur.
Après 2 secondes, sans que le démarrage
ait eu lieu, le système se désactive auto-
matiquement en diminuant graduellement
la pression de freinage.
Pendant cette phase, on peut entendre un
bruit typique de décrochage mécanique
des freins, indiquant le mouvement immi-
nent de la voiture.

81
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.

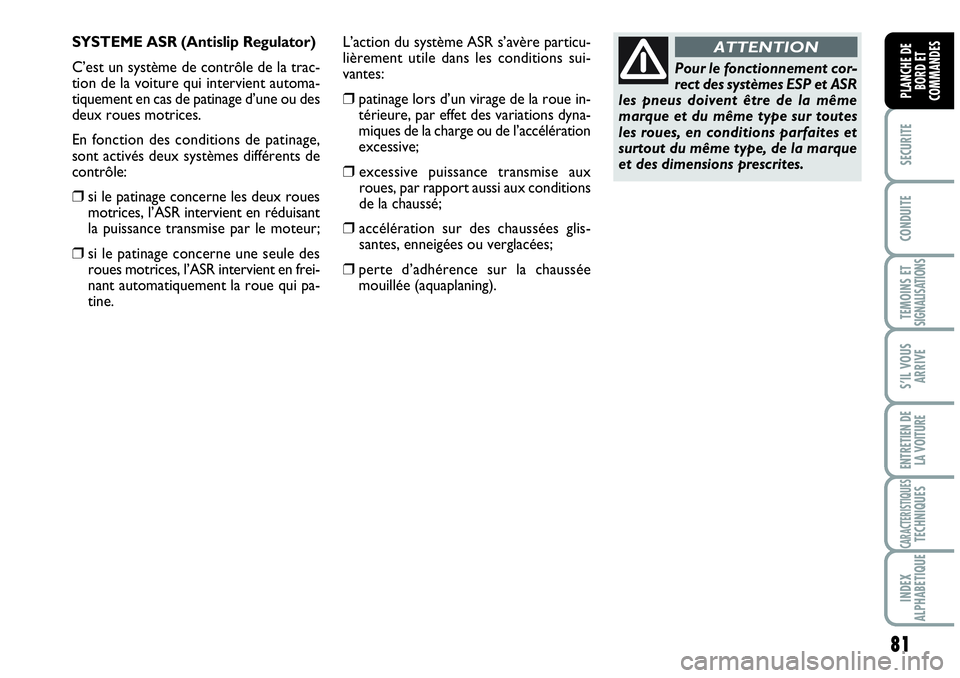

ATTENTIONSYSTEME ASR (Antislip Regulator)
C’est un système de contrôle de la trac-
tion de la voiture qui intervient automa-
tiquement en cas de patinage d’une ou des
deux roues motrices.
En fonction des conditions de patinage,
sont activés deux systèmes différents de
contrôle:
❒si le patinage concerne les deux roues
motrices, l’ASR intervient en réduisant
la puissance transmise par le moteur;
❒si le patinage concerne une seule des
roues motrices, l’ASR intervient en frei-
nant automatiquement la roue qui pa-
tine. L’action du système ASR s’avère particu-
lièrement utile dans les conditions sui-
vantes:
❒patinage lors d’un virage de la roue in-
térieure, par effet des variations dyna-
miques de la charge ou de l’accélération
excessive;
❒ excessive puissance transmise aux
roues, par rapport aussi aux conditions
de la chaussé;
❒ accélération sur des chaussées glis-
santes, enneigées ou verglacées;
❒perte d’adhérence sur la chaussée
mouillée (aquaplaning).

82
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

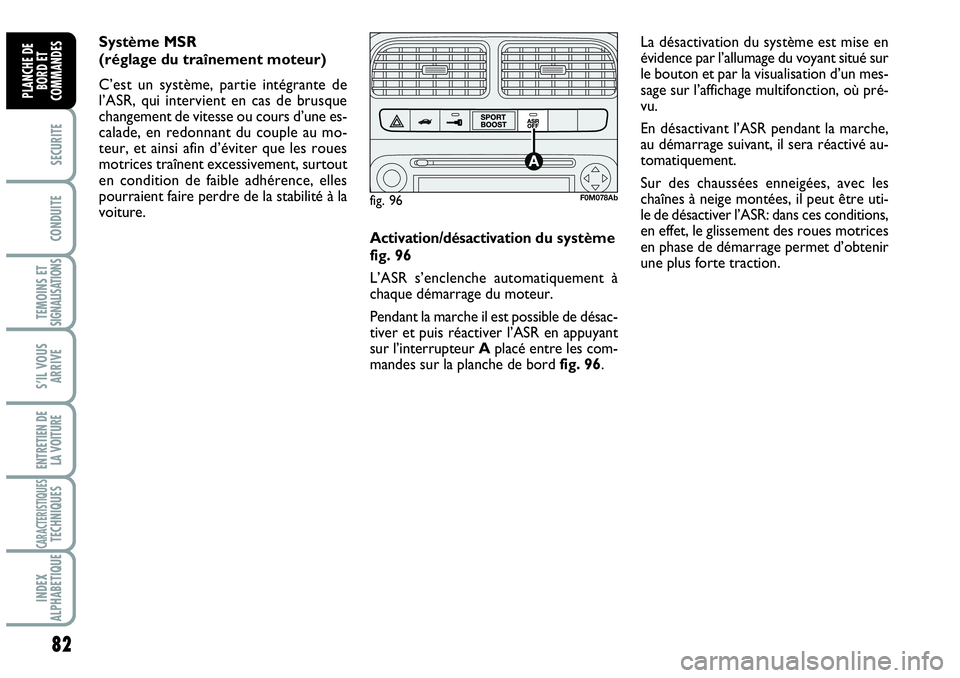

Système MSR
(réglage du traînement moteur)
C’est un système, partie intégrante de
l’ASR, qui intervient en cas de brusque
changement de vitesse ou cours d’une es-
calade, en redonnant du couple au mo-
teur, et ainsi afin d’éviter que les roues
motrices traînent excessivement, surtout
en condition de faible adhérence, elles
pourraient faire perdre de la stabilité à la
voiture.
Activation/désactivationdu système
fig. 96
L’ASR s’enclenche automatiquement à
chaque démarrage du moteur.
Pendant la marche il est possible de désac-
tiver et puis réactiver l’ASR en appuyant
sur l’interrupteur Aplacé entre les com-
mandes sur la planche de bord fig. 96.
fig. 96F0M078Ab
La désactivation du système est mise en
évidence par l’allumage du voyant situé sur
le bouton et par la visualisation d’un mes-
sage sur l’affichage multifonction, où pré-
vu.
En désactivant l’ASR pendant la marche,
au démarrage suivant, il sera réactivé au-
tomatiquement.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être uti-
le de désactiver l’ASR: dans ces conditions,
en effet, le glissement des roues motrices
en phase de démarrage permet d’obtenir
une plus forte traction.

83
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Les performances du systè-
me ne doivent pas pousser le
conducteur à prendre des risques in-
utiles et non justifiés. La conduite doit
toujours être appropriée aux condi-
tions de la chaussée, à la visibilité et
à la circulation. La responsabilité
pour la sécurité routière revient tou-
jours et, en tout cas, au conducteur.
ATTENTION
Pour le fonctionnement correct du sys-
tème ASR les pneus doivent être de la mê-
me marque et du même type sur toutes
les roues, en conditions parfaites et sur-
tout du même type, de la marque et des
dimensions prescrites.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le système
ASR se désactive automatiquement et sur
le tableau de bord s’allume le témoin fixe
áen même temps que la visualisation d’un
message sur l’affichage multifonction, si
prévu, (voir chapitre “Témoins et signali-
sations”). Dans ce cas, s’adresser, dès que
possible, au Réseau Après-vente Abarth.

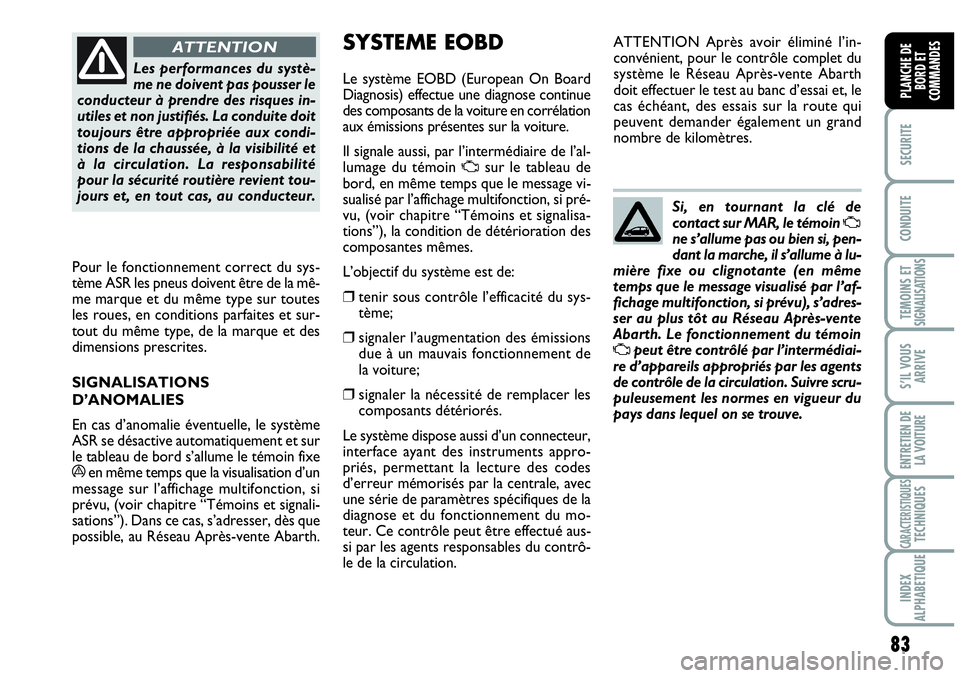

SYSTEME EOBD
Le système EOBD (European On Board
Diagnosis) effectue une diagnose continue
des composants de la voiture en corrélation
aux émissions présentes sur la voiture.
Il signale aussi, par l’intermédiaire de l’al-
lumage du témoin
Usur le tableau de
bord, en même temps que le message vi-
sualisé par l’affichage multifonction, si pré-
vu, (voir chapitre “Témoins et signalisa-
tions”), la condition de détérioration des
composantes mêmes.
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émissions
due à un mauvais fonctionnement de
la voiture;
❒signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d’un connecteur,
interface ayant des instruments appro-
priés, permettant la lecture des codes
d’erreur mémorisés par la centrale, avec
une série de paramètres spécifiques de la
diagnose et du fonctionnement du mo-
teur. Ce contrôle peut être effectué aus-
si par les agents responsables du contrô-
le de la circulation.ATTENTION Après avoir éliminé l’in-
convénient, pour le contrôle complet du
système le Réseau Après-vente Abarth
doit effectuer le test au banc d’essai et, le
cas échéant, des essais sur la route qui
peuvent demander également un grand
nombre de kilomètres.
Si, en tournant la clé de
contact sur MAR, le témoin
Une s’allume pas ou bien si, pen-
dant la marche, il s’allume à lu-
mière fixe ou clignotante (en même
temps que le message visualisé par l’af-
fichage multifonction, si prévu), s’adres-
ser au plus tôt au Réseau Après-vente
Abarth. Le fonctionnement du témoin
Upeut être contrôlé par l’intermédiai-
re d’appareils appropriés par les agents
de contrôle de la circulation. Suivre scru-
puleusement les normes en vigueur du
pays dans lequel on se trouve.

84
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SYSTEME CONTROLE
PRESSION PNEUS
T.P.M.S.
(pour versions/
marchés, où il est
prévu)
La voiture peut être équipée du système
de contrôle de la pression des pneus
T.P.M.S. (Tyre Pressure Monitoring Sys-
tem). Ce système est constitué d’un cap-
teur transmetteur à radiofréquence mon-
té sur chaque roue, sur la jante à l’inté-
rieur du pneu, en mesure d’envoyer à la
centrale de contrôle les informations
concernant la pression de chaque pneu.AVERTISSEMENTS POUR
L’UTILISATION
DU SYSTEME T.P.M.S.
Les signalisations d’anomalie ne sont pas
mémorisées et, par conséquent, ne sont
pas visualisées lors d’une extinction et d’un
démarrage suivant du moteur. Si les condi-
tions anormales restent, la centrale en-
verra au tableau de bord les signalisations
correspondantes seulement après une
brève période pendant laquelle la voiture
est en marche.

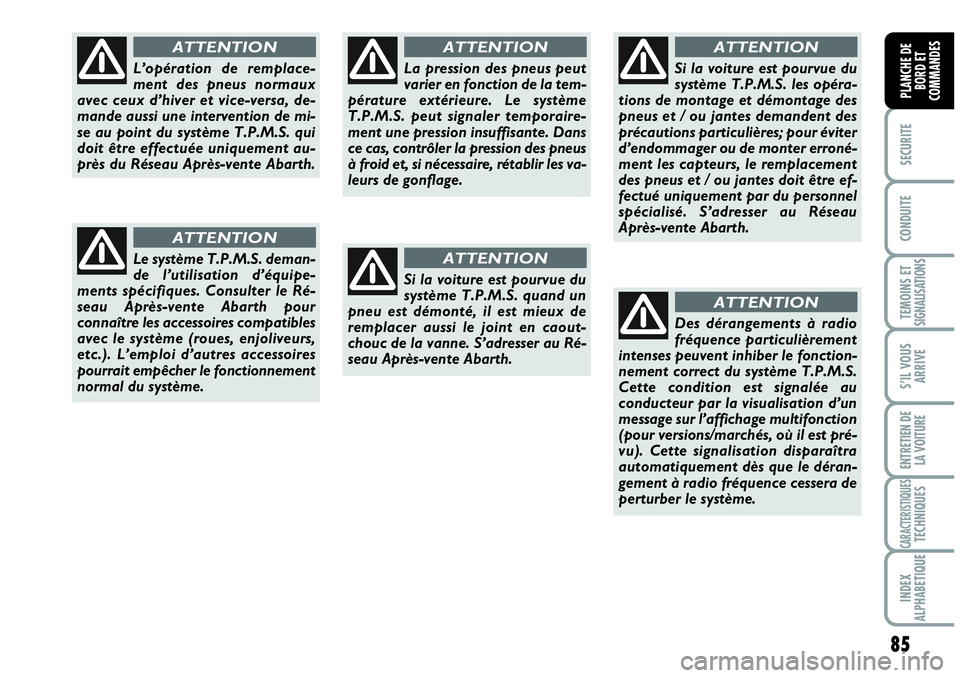

ATTENTION Des dérangements à radio
fréquence particulièrement intenses peu-
vent inhiber le fonctionnement correct
du système T.P.M.S. Cette condition est
signalée au conducteur par la visualisation
d’un message sur l’affichage. Cette signa-
lisation disparaîtra automatiquement dès
que le dérangement à radio fréquence ces-
sera de perturber le système.
Prêter le maximum d’atten-
tion lorsqu’on contrôle ou
rétablit la pression des pneus. Une
pression excessive compromet la te-
nue de route, augmente les sollicita-
tions, des suspensions et des roues et
favorise la consommation anormale
des pneus.
ATTENTION
La pression des pneus doit
être vérifiée lorsque les
pneus sont à repos et froids; si, pour
n’importe quelle raison, on contrôle
la pression lorsque les pneus sont
chauds, ne pas réduire la pression mê-
me si elle est supérieure à la valeur
prévue, mais répéter le contrôle
quand les pneus sont froids.
ATTENTION
La présence du système
T.P.M.S. ne dispense pas le
conducteur de la vérification réguliè-
re de la pression des pneus et de la
roue de secours (voir le paragraphe
“Roues” au chapitre “Entretien de la
voiture”).
ATTENTION
Le système T.P.M.S. n’est
pas en mesure de signaler
des pertes inattendues de la pression
des pneus (par exemple la crevaison
d’un pneu). Dans ce cas, arrêter la
voiture en freinant avec précaution
et sans effectuer des virages brusques.
ATTENTION

85
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
L’opération de remplace-
ment des pneus normaux
avec ceux d’hiver et vice-versa, de-
mande aussi une intervention de mi-
se au point du système T.P.M.S. qui
doit être effectuée uniquement au-
près du Réseau Après-vente Abarth.
ATTENTION
Le système T.P.M.S. deman-
de l’utilisation d’équipe-
ments spécifiques. Consulter le Ré-
seau Après-vente Abarth pour
connaître les accessoires compatibles
avec le système (roues, enjoliveurs,
etc.). L’emploi d’autres accessoires
pourrait empêcher le fonctionnement
normal du système.
ATTENTION
La pression des pneus peut
varier en fonction de la tem-
pérature extérieure. Le système
T.P.M.S. peut signaler temporaire-
ment une pression insuffisante. Dans
ce cas, contrôler la pression des pneus
à froid et, si nécessaire, rétablir les va-
leurs de gonflage.
ATTENTION
Si la voiture est pourvue du
système T.P.M.S. les opéra-
tions de montage et démontage des
pneus et / ou jantes demandent des
précautions particulières; pour éviter
d’endommager ou de monter erroné-
ment les capteurs, le remplacement
des pneus et / ou jantes doit être ef-
fectué uniquement par du personnel
spécialisé. S’adresser au Réseau
Après-vente Abarth.
ATTENTION
Si la voiture est pourvue du
système T.P.M.S. quand un
pneu est démonté, il est mieux de
remplacer aussi le joint en caout-
chouc de la vanne. S’adresser au Ré-
seau Après-vente Abarth.
ATTENTION
Des dérangements à radio
fréquence particulièrement
intenses peuvent inhiber le fonction-
nement correct du système T.P.M.S.
Cette condition est signalée au
conducteur par la visualisation d’un
message sur l’affichage multifonction
(pour versions/marchés, où il est pré-
vu). Cette signalisation disparaîtra
automatiquement dès que le déran-
gement à radio fréquence cessera de
perturber le système.
ATTENTION

86
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

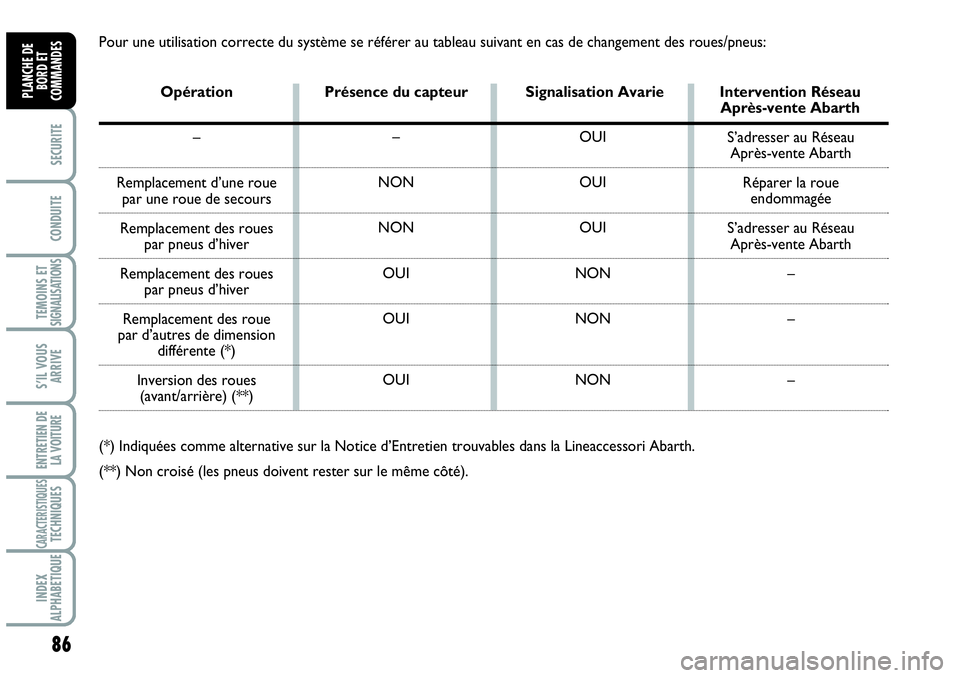

Pour une utilisation correcte du système se référer au tableau suivant en cas de changement des roues/pneus:
Opération Présence du capteur Signalisation Avarie Intervention Réseau
Après-vente Abarth
–
Remplacement d’une roue par une roue de secours
Remplacement des roues
par pneus d’hiver
Remplacement des roues
par pneus d’hiver
Remplacement des roue
par d’autres de dimension
différente (*)
Inversion des roues
(avant/arrière) (**)
(*) Indiquées comme alternative sur la Notice d’Entretien trouvables dans la Lineaccessori Abarth.
(**) Non croisé (les pneus doivent rester sur le même côté).–
NON
NON
OUI
OUI
OUIOUI
OUI
OUI
NON
NON
NONS’adresser au Réseau
Après-vente Abarth
Réparer la roue
endommagée
S’adresser au Réseau
Après-vente Abarth
–
–
–

87
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
fig. 98F0M074Ab
fig. 99F0M081Ab

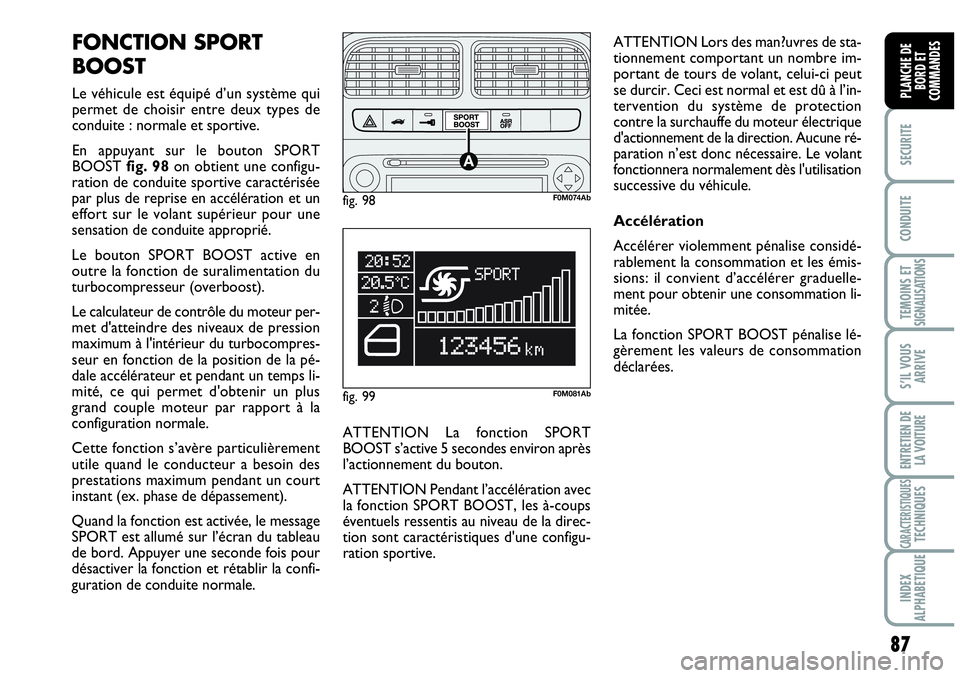

FONCTION SPORT
BOOST
Le véhicule est équipé d’un système qui
permet de choisir entre deux types de
conduite : normale et sportive.
En appuyant sur le bouton SPORT
BOOSTfig. 98on obtient une configu-
ration de conduite sportive caractérisée
par plus de reprise en accélération et un
effort sur le volant supérieur pour une
sensation de conduite approprié.
Le bouton SPORT BOOST active en
outre la fonction de suralimentation du
turbocompresseur (overboost).
Le calculateur de contrôle du moteur per-
met d'atteindre des niveaux de pression
maximum à l'intérieur du turbocompres-
seur en fonction de la position de la pé-
dale accélérateur et pendant un temps li-
mité, ce qui permet d'obtenir un plus
grand couple moteur par rapport à la
configuration normale.
Cette fonction s’avère particulièrement
utile quand le conducteur a besoin des
prestations maximum pendant un court
instant (ex. phase de dépassement).
Quand la fonction est activée, le message
SPORT est allumé sur l’écran du tableau
de bord. Appuyer une seconde fois pour
désactiver la fonction et rétablir la confi-
guration de conduite normale.ATTENTION Lors des man?uvres de sta-
tionnement comportant un nombre im-
portant de tours de volant, celui-ci peut
se durcir. Ceci est normal et est dû à l’in-
tervention du système de protection
contre la surchauffe du moteur électrique
d'actionnement de la direction. Aucune ré-
paration n’est donc nécessaire. Le volant
fonctionnera normalement dès l'utilisation
successive du véhicule.
Accélération
Accélérer violemment pénalise considé-
rablement la consommation et les émis-
sions: il convient d’accélérer graduelle-
ment pour obtenir une consommation li-
mitée.
La fonction SPORT BOOST pénalise lé-
gèrement les valeurs de consommation
déclarées.
ATTENTION La fonction SPORT
BOOST s’active 5 secondes environ après
l’actionnement du bouton.
ATTENTION Pendant l’accélération avec
la fonction SPORT BOOST, les à-coups
éventuels ressentis au niveau de la direc-
tion sont caractéristiques d'une configu-
ration sportive.

88
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

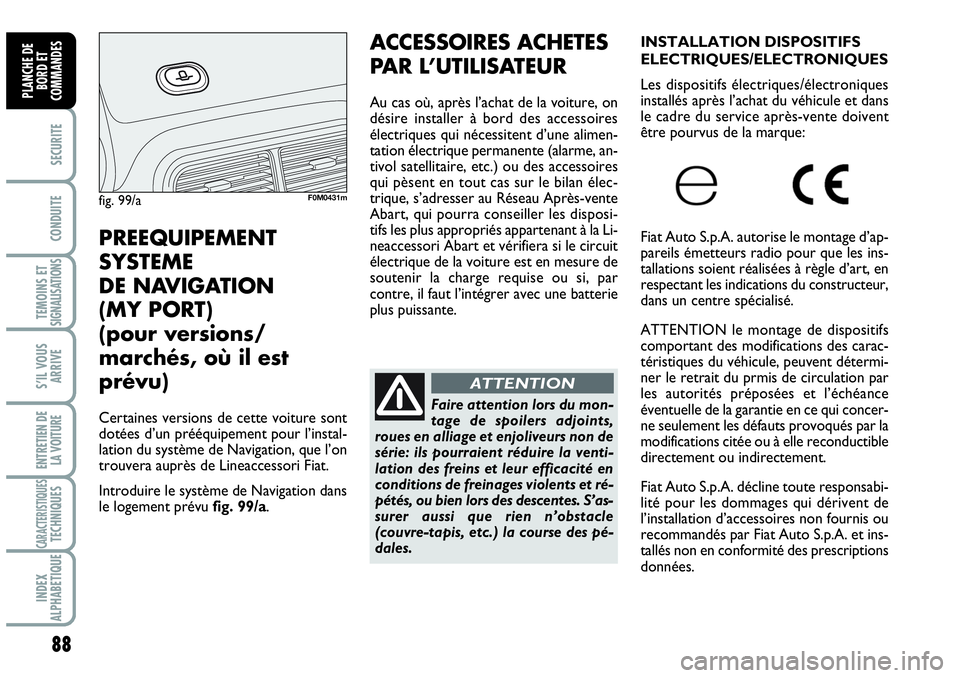

ACCESSOIRES ACHETES
PAR L’UTILISATEUR
Au cas où, après l’achat de la voiture, on
désire installer à bord des accessoires
électriques qui nécessitent d’une alimen-
tation électrique permanente (alarme, an-
tivol satellitaire, etc.) ou des accessoires
qui pèsent en tout cas sur le bilan élec-
trique, s’adresser au Réseau Après-vente
Abart, qui pourra conseiller les disposi-
tifs les plus appropriés appartenant à la Li-
neaccessori Abart et vérifiera si le circuit
électrique de la voiture est en mesure de
soutenir la charge requise ou si, par
contre, il faut l’intégrer avec une batterie
plus puissante.
Faire attention lors du mon-
tage de spoilers adjoints,
roues en alliage et enjoliveurs non de
série: ils pourraient réduire la venti-
lation des freins et leur efficacité en
conditions de freinages violents et ré-
pétés, ou bien lors des descentes. S’as-
surer aussi que rien n’obstacle
(couvre-tapis, etc.) la course des pé-
dales.
ATTENTION
INSTALLATION DISPOSITIFS
ELECTRIQUES/ELECTRONIQUES
Les dispositifs électriques/électroniques
installés après l’achat du véhicule et dans
le cadre du service après-vente doivent
être pourvus de la marque:
Fiat Auto S.p.A. autorise le montage d’ap-
pareils émetteurs radio pour que les ins-
tallations soient réalisées à règle d’art, en
respectant les indications du constructeur,
dans un centre spécialisé.
ATTENTION le montage de dispositifs
comportant des modifications des carac-
téristiques du véhicule, peuvent détermi-
ner le retrait du prmis de circulation par
les autorités préposées et l’échéance
éventuelle de la garantie en ce qui concer-
ne seulement les défauts provoqués par la
modifications citée ou à elle reconductible
directement ou indirectement.
Fiat Auto S.p.A. décline toute responsabi-
lité pour les dommages qui dérivent de
l’installation d’accessoires non fournis ou
recommandés par Fiat Auto S.p.A. et ins-
tallés non en conformité des prescriptions
données.
fig. 99/aF0M0431m
PREEQUIPEMENT
SYSTEME
DE NAVIGATION
(MY PORT)
(pour versions/
marchés, où il est
prévu)
Certaines versions de cette voiture sont
dotées d’un prééquipement pour l’instal-
lation du système de Navigation, que l’on
trouvera auprès de Lineaccessori Fiat.
Introduire le système de Navigation dans
le logement prévu fig. 99/a.
