Abarth Grande Punto 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

140
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
Pærer Ref. figur Type Styrke
Fjernlys
Nærlys
Forreste positionslys
Tågelygter (kun for versioner/markeder hvor monteret)
Forreste blinklys
Sideblinklys
Bagerste blinklys
Bagerste positionslys
Stop (stoplys)
3. stop (ekstra stoplygte)
Baklygter
Tågebaglygte
Nummerpladebelysning
Forreste kabinelys med flytbart lampeglas
Forreste loftslys med spotlamper
Lys bagagerumH4
H4
W5W
H3
PY21W
WY5W
P21W
R5W
P21/5W
–
P21W
P21W
W5W
C10W
C10W
W5W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C
A55W
60W
5W
55W
21W
5W
21W
5W
5W
2,3W
21W
21W
5W
10W
10W
5W

141
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
UDSKIFT AF UDVENDIG
PÆRE
Se det foregående afsnit “Udskiftning af en
pære” vedrørende pæretyper og deres
styrke.
FORRESTE LYGTEENHEDER
fig. 11
De forreste lygtegrupper indeholder
pærer til positionslys, nærlys, fjernlys og
afviserblink.
Placeringen af lygternes pærer er som
følger:
Apositionslys
Bnærlys/fjernlys (dobbelt)
Cblinklys (retningsvisere)POSITIONSLYS fig. 12
Pæren udskiftes på følgende måde:
❒fjern den trykmonterede gummiprop A
ved at dreje den i pilens retning;
❒tryk på fjedrene i hver side Bog træk
derefter fatningen ud;
❒udtag pæren C, og udskift den;
❒indsæt fatningen igen, genmonter prop-
pen A, og sørg for at den er korrekt sat
fast.
fig. 11F0M0178mfig. 12F0M0179m

142
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
NÆRLYS / FJERNLYS fig. 13
Pæren udskiftes på følgende måde:
❒fjern den trykmonterede gummiprop A
ved at dreje den i pilens retning;
❒afkobl den midterste elektriske tilslut-
ning, og afhægt klemmen, der holder
pæren;
❒tag pæren Bud, og skift den;
❒genmonter den nye pære ved at få
mønstrene på metaldelen til at passe
med rillerne på lygtens bagskærm;
❒sæt klemmen, der holder pæren, fast igen
og forbind den elektriske tilslutning igen;
❒genmonter proppen Aog sørg for, at
den sidder korrekt fast.AFVISERBLINK
Foran fig. 14 - 15
Pæren udskiftes på følgende måde:
❒drej højre/venstre hjul udad;
❒drej fastgøringsanordningen A-fig. 14
i pilens retning, og brug adgangslågen B;
❒fjern fatningslåget C-fig. 15ved at dre-
je det mod uret;
❒udtræk pæren Dved at skubbe den let
og dreje den mod uret (“bajonet”-
låsning), og udskift den;
❒monter låget/fatningen Cved at dreje
det med uret. Sørg for, at det sidder
korrekt fast;
❒luk lågen B-fig. 14igen, og drej deref-
ter fastgøringsanordningen A.
fig. 13F0M0180mfig. 15F0M0181mfig. 14F0M0261m

143
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
I siden fig. 16
Pæren udskiftes på følgende måde:
❒tryk på lygteglasset A, så den indven-
dige fjeder Btrykkes sammen, og træk
derefter enheden udad;
❒drej pæreholderen i retning mod uret
C, træk pæren ud D, der er isat under
tryk og udskift den;
❒Monter igen fatningen Ci lygteglasset
ved at dreje den med uret;
❒montér enheden og vær sikker på, at
den indvendige fjeder fastgøres med et
klik B.TÅGEFORLYGTER
Der skal rettes henvendelse til Abarths
Assistancenetværk for udskiftning af
pærerne i de forreste tågelygter A-fig. 17.
BAGERSTE LYGTEENHEDER
fig. 18-19
De bagerste lygteenheder indeholder
pærerne til positionslys, stoplys og blinklys.
Placeringen af lygternes pærer er som
følger:
Bblinklys (retningsvisere)
Cpositionslys
Dpositionslys/stoplys (dobbelt).
fig. 16F0M0182m
fig. 18F0M0184m
fig. 17F0M041Ab

144
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
Pæren udskiftes på følgende måde:
❒åbn bagsmækken og løsn de to monte-
ringsskruer A;
❒afbryd den midterste elektriske tilslut-
ning, og træk lygteglasset udad;
❒afdrej skruerne Eog træk fatningen ud;
❒udtag den pære, der skal udskiftes: B,
Celler Dved at trykke den let og dre-
je den mod uret (”bajonet”-lås), og ud-
skift den;
❒monter fatningen igen og stram skru-
erne E;
❒forbind den elektriske tilslutning igen,
anbring lygten korrekt i køretøjets kar-
rosseri, og stram derefter monterings-
skruerne A.
fig. 20F0M0208m
fig. 19F0M0185m
TÅGEBAKLYGER fig. 20
Der skal rettes henvendelse til Abarths
Assistancenetværk for udskiftning af pæren
den bagerste tågelygte A.

145
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
BAKLYGTER fig. 21
Der skal rettes henvendelse til Abarths
Assistancenetværk for udskiftning af pæren
i baklygten A.
fig. 21F0M0209m
3. STOPLYS fig. 22-23
Pæren udskiftes på følgende måde:
❒åbn bagsmækken;
❒fjern gummipropperne A-fig. 22;
❒tryk på fastgørelsesanordningerne B-fig.
22og udtag lygteenheden C-fig. 23;
❒afbryd den elektriske tilslutning;
❒gå frem på modsat vis på fjedrene
D-fig. 23og træk fatningen ud;
❒træk den trykmonterede pære ud og
udskift den.NUMMERPLADELYS fig. 24-25
Pæren udskiftes på følgende måde:
❒tryk på det punkt, der angives af pilen,
og fjern lygteenheden A-fig. 24;
fig. 22F0M0210mfig. 23F0M0211m
fig. 24F0M0212m

146
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
UDSKIFTNING AF
INDVENDIG PÆRE
Vedrørende pæretype og effekt henvises
til afsnittet “Udskiftning af pærer”.
LOFTSLAMPE FORTIL
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er vist med pi-
lene, og fjern loftslampen A-fig. 26;
❒åbn beskyttelsesklappen B;
fig. 26F0M0213m
fig. 27F0M0234m
❒udskift pærerne C-fig. 27ved at frigøre
dem fra sidekontakterne og kontroller,
at de nye pærer sidder rigtig fast mellem
selve kontakterne;
❒luk klappen B-fig. 27igen, fastgør lofts-
lampen A-fig. 26i lejet, og sørg for at
den sidder rigtig fast.
❒udskift pæren fig. 25ved at frigøre den
fra sidekontakterne, og sørg for at den
nye pære er låst korrekt fast mellem sam-
me kontakter;
❒montér lygteglasset med tryk.
fig. 25F0M0233m

147
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

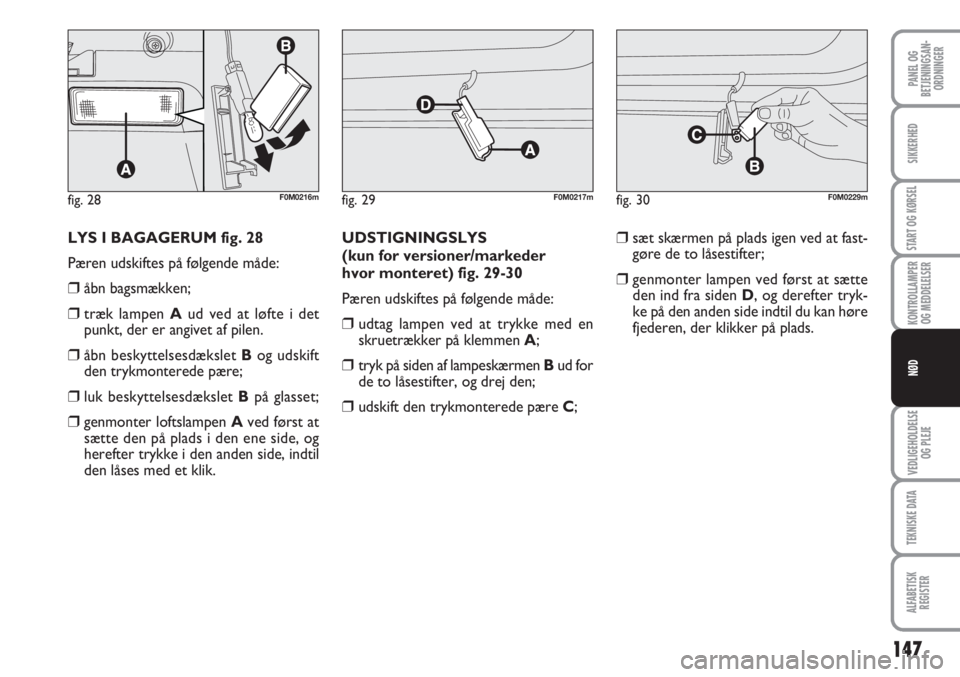

LYS I BAGAGERUM fig. 28
Pæren udskiftes på følgende måde:
❒åbn bagsmækken;
❒træk lampen Aud ved at løfte i det
punkt, der er angivet af pilen.
❒åbn beskyttelsesdækslet Bog udskift
den trykmonterede pære;
❒luk beskyttelsesdækslet Bpå glasset;
❒genmonter loftslampen Aved først at
sætte den på plads i den ene side, og
herefter trykke i den anden side, indtil
den låses med et klik.
fig. 28F0M0216m
UDSTIGNINGSLYS
(kun for versioner/markeder
hvor monteret) fig. 29-30
Pæren udskiftes på følgende måde:
❒udtag lampen ved at trykke med en
skruetrækker på klemmen A;
❒tryk på siden af lampeskærmen Bud for
de to låsestifter, og drej den;
❒udskift den trykmonterede pære C;
fig. 29F0M0217mfig. 30F0M0229m
❒sæt skærmen på plads igen ved at fast-
gøre de to låsestifter;
❒genmonter lampen ved først at sætte
den ind fra siden D, og derefter tryk-
ke på den anden side indtil du kan høre
fjederen, der klikker på plads.

148
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
fig. 31F0M0236m
Udskift under ingen oms-
tændigheder en sikring med
en anden, der har en større strømstyr-
ke; BRANDFARE.
VIGTIGT
Udskift aldrig en beskadiget
sikring med metaltråde eller
andet genbrugsmateriale.
Hvis en hovedsikring (ME-
GA-FUSE, MIDI-FUSE,
MAXI-FUSE) griber ind, skal du rette
henvendelse til Abarths Assistance-
netværk.
VIGTIGT
Før udskiftning af en sikring
kontrolleres det, at nøglen er
taget ud af tændingslåsen, og alle
strømforbrugere er slukket/slået fra.
VIGTIGT

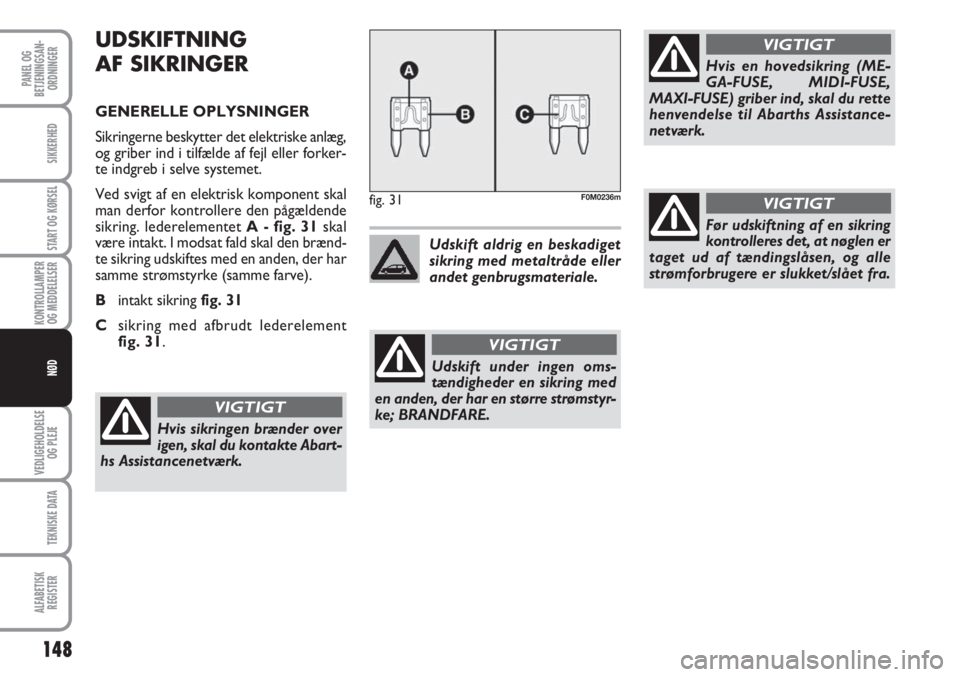

UDSKIFTNING
AF SIKRINGER
GENERELLE OPLYSNINGER
Sikringerne beskytter det elektriske anlæg,
og griber ind i tilfælde af fejl eller forker-
te indgreb i selve systemet.
Ved svigt af en elektrisk komponent skal
man derfor kontrollere den pågældende
sikring. lederelementet A - fig. 31skal
være intakt. I modsat fald skal den brænd-
te sikring udskiftes med en anden, der har
samme strømstyrke (samme farve).
Bintakt sikring fig. 31
Csikring med afbrudt lederelement
fig. 31.
Hvis sikringen brænder over
igen, skal du kontakte Abart-
hs Assistancenetværk.
VIGTIGT

149
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

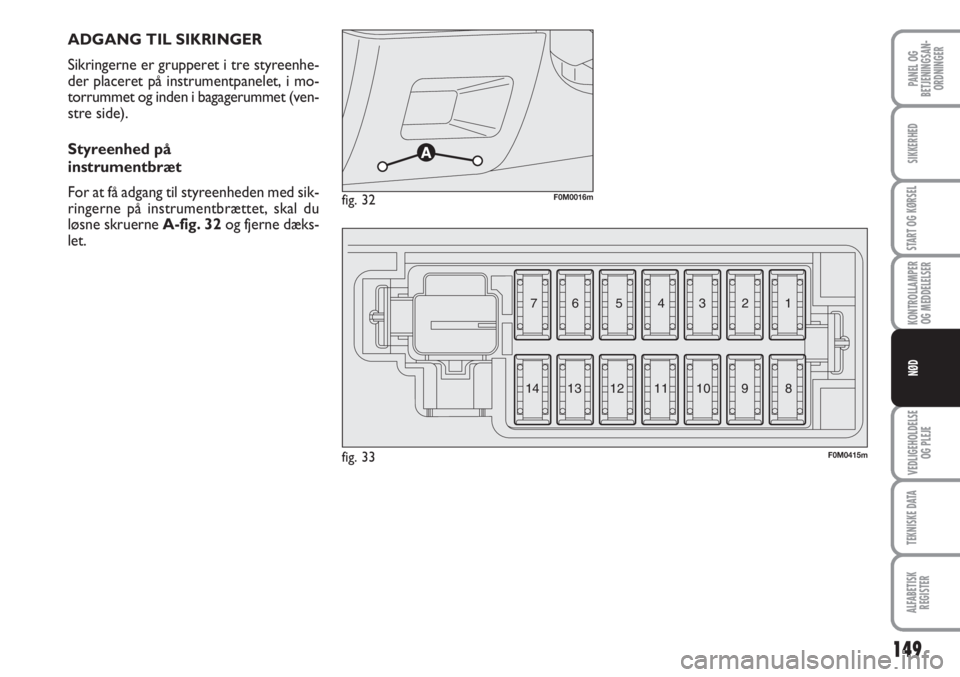

ADGANG TIL SIKRINGER
Sikringerne er grupperet i tre styreenhe-
der placeret på instrumentpanelet, i mo-
torrummet og inden i bagagerummet (ven-
stre side).
Styreenhed på
instrumentbræt
For at få adgang til styreenheden med sik-
ringerne på instrumentbrættet, skal du
løsne skruerne A-fig. 32og fjerne dæks-
let.
fig. 32F0M0016m
fig. 33F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
