Abarth Grande Punto 2010 Návod na použitie a údržbu (in Slovak)

140
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

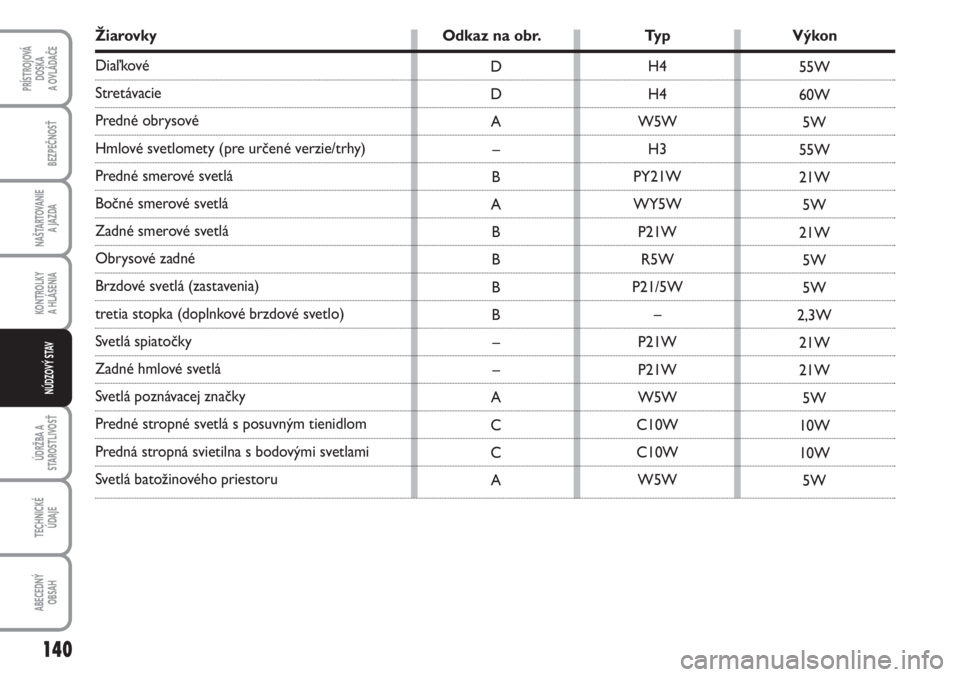

Žiarovky Odkaz na obr. Typ Výkon
Diaľkové
Stretávacie
Predné obrysové
Hmlové svetlomety (pre určené verzie/trhy)
Predné smerové svetlá
Bočné smerové svetlá
Zadné smerové svetlá
Obrysové zadné
Brzdové svetlá (zastavenia)
tretia stopka (doplnkové brzdové svetlo)
Svetlá spiatočky
Zadné hmlové svetlá
Svetlá poznávacej značky
Predné stropné svetlá s posuvným tienidlom
Predná stropná svietilna s bodovými svetlami
Svetlá batožinového priestoruH4
H4
W5W
H3
PY21W
WY5W
P21W
R5W
P21/5W
–
P21W
P21W
W5W
C10W
C10W
W5W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C
A55W
60W
5W
55W
21W
5W
21W
5W
5W
2,3W
21W
21W
5W
10W
10W
5W

141
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

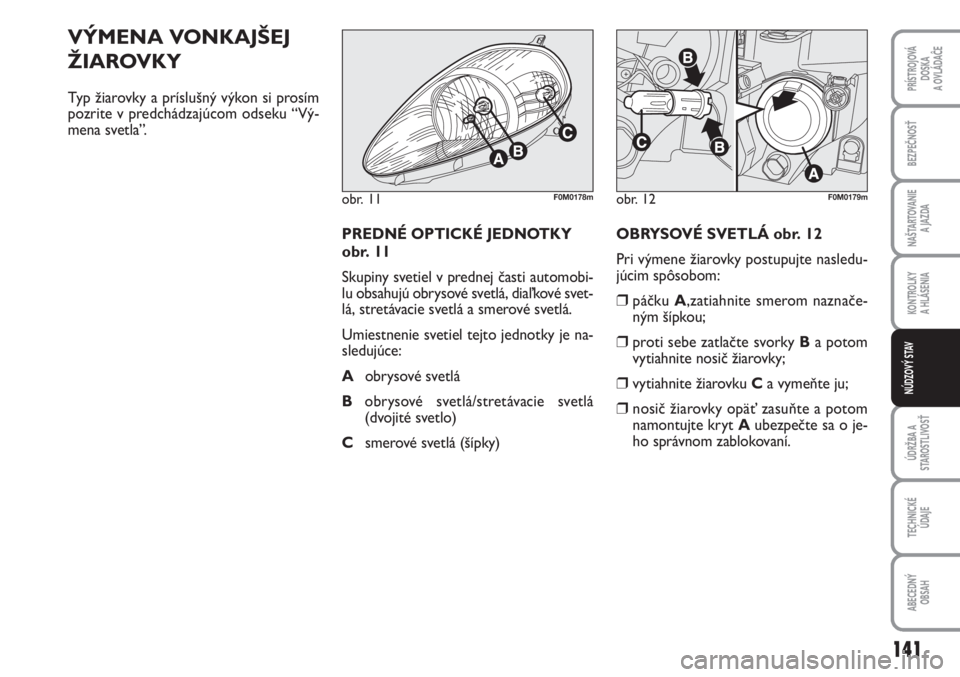

VÝMENA VONKAJŠEJ
ŽIAROVKY
Typ žiarovky a príslušný výkon si prosím
pozrite v predchádzajúcom odseku “Vý-
mena svetla”.
PREDNÉ OPTICKÉ JEDNOTKY
obr. 11
Skupiny svetiel v prednej časti automobi-
lu obsahujú obrysové svetlá, diaľkové svet-
lá, stretávacie svetlá a smerové svetlá.
Umiestnenie svetiel tejto jednotky je na-
sledujúce:
Aobrysové svetlá
Bobrysové svetlá/stretávacie svetlá
(dvojité svetlo)
Csmerové svetlá (šípky)OBRYSOVÉ SVETLÁ obr. 12
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒páčku A,zatiahnite smerom naznače-
ným šípkou;
❒proti sebe zatlačte svorky Ba potom
vytiahnite nosič žiarovky;
❒vytiahnite žiarovku Ca vymeňte ju;
❒nosič žiarovky opäť zasuňte a potom
namontujte kryt Aubezpečte sa o je-
ho správnom zablokovaní.
obr. 11F0M0178mobr. 12F0M0179m

142
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

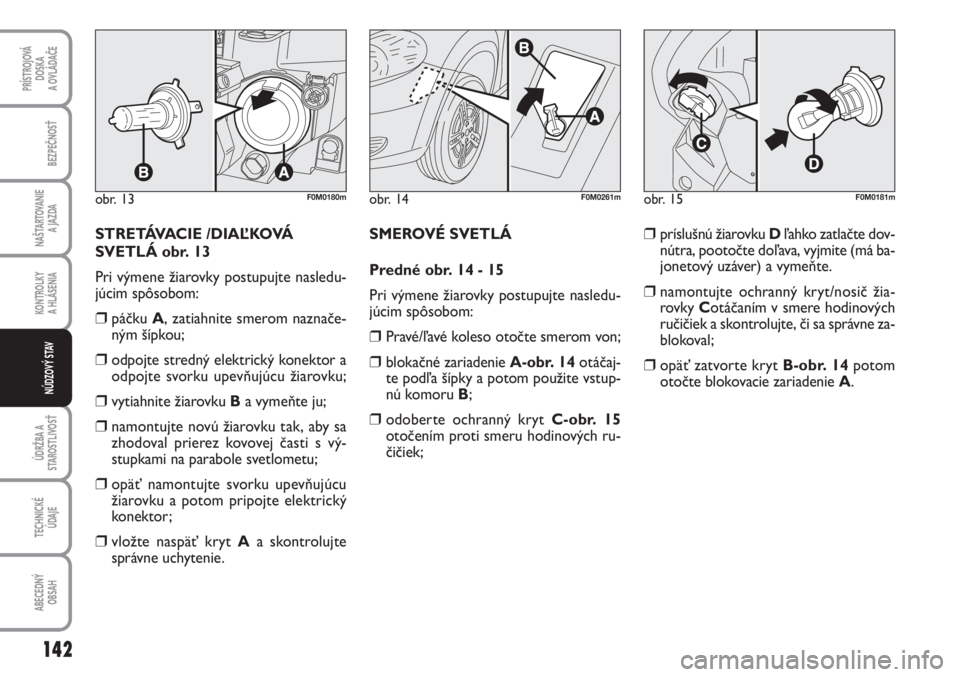

STRETÁVACIE /DIAĽKOVÁ
SVETLÁ obr. 13
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒páčku A, zatiahnite smerom naznače-
ným šípkou;
❒odpojte stredný elektrický konektor a
odpojte svorku upevňujúcu žiarovku;
❒vytiahnite žiarovku Ba vymeňte ju;
❒namontujte novú žiarovku tak, aby sa
zhodoval prierez kovovej časti s vý-
stupkami na parabole svetlometu;
❒opäť namontujte svorku upevňujúcu
žiarovku a potom pripojte elektrický
konektor;
❒vložte naspäť kryt Aa skontrolujte
správne uchytenie.SMEROVÉ SVETLÁ
Predné obr. 14 - 15
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒Pravé/ľavé koleso otočte smerom von;
❒blokačné zariadenie A-obr. 14otáčaj-
te podľa šípky a potom použite vstup-
nú komoru B;
❒odoberte ochranný kryt C-obr. 15
otočením proti smeru hodinových ru-
čičiek;
❒príslušnú žiarovku Dľahko zatlačte dov-
nútra, pootočte doľava, vyjmite (má ba-
jonetový uzáver) a vymeňte.
❒namontujte ochranný kryt/nosič žia-
rovky Cotáčaním v smere hodinových
ručičiek a skontrolujte, či sa správne za-
blokoval;
❒opäť zatvorte kryt B-obr. 14potom
otočte blokovacie zariadenie A.
obr. 13F0M0180mobr. 15F0M0181mobr. 14F0M0261m

143
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

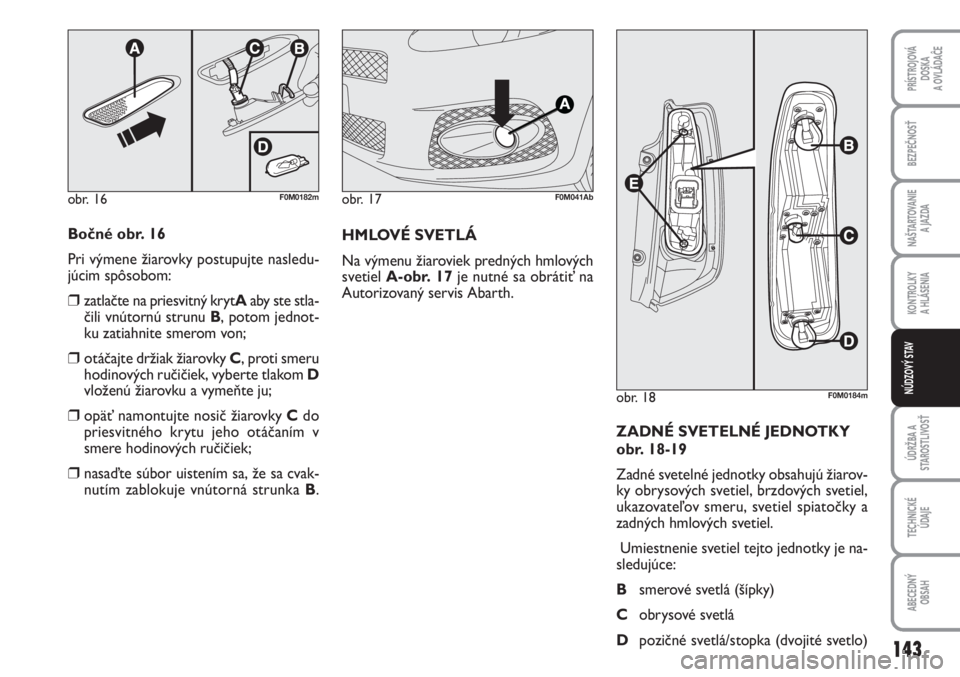

Bočné obr. 16
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒zatlačte na priesvitný krytA aby ste stla-
čili vnútornú strunu B, potom jednot-
ku zatiahnite smerom von;
❒otáčajte držiak žiarovky C, proti smeru
hodinových ručičiek, vyberte tlakom D
vloženú žiarovku a vymeňte ju;
❒opäť namontujte nosič žiarovky Cdo
priesvitného krytu jeho otáčaním v
smere hodinových ručičiek;
❒nasaďte súbor uistením sa, že sa cvak-
nutím zablokuje vnútorná strunka B.HMLOVÉ SVETLÁ
Na výmenu žiaroviek predných hmlových
svetiel A-obr. 17je nutné sa obrátiť na
Autorizovaný servis Abarth.
ZADNÉ SVETELNÉ JEDNOTKY
obr. 18-19
Zadné svetelné jednotky obsahujú žiarov-
ky obrysových svetiel, brzdových svetiel,
ukazovateľov smeru, svetiel spiatočky a
zadných hmlových svetiel.
Umiestnenie svetiel tejto jednotky je na-
sledujúce:
Bsmerové svetlá (šípky)
Cobrysové svetlá
Dpozičné svetlá/stopka (dvojité svetlo)
obr. 16F0M0182m
obr. 18F0M0184m
obr. 17F0M041Ab

144
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

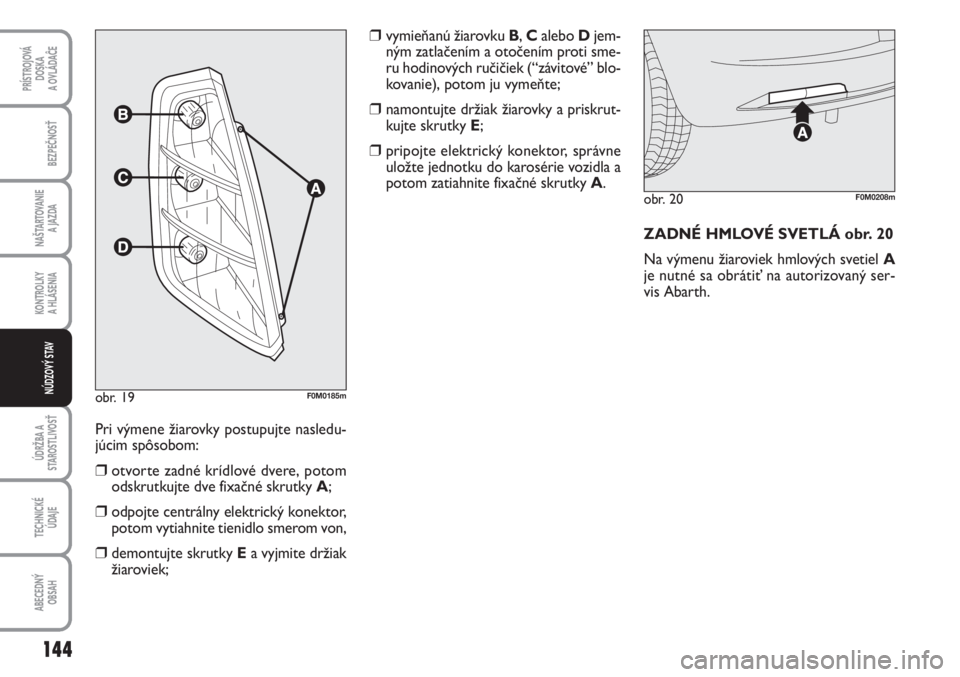

Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒otvorte zadné krídlové dvere, potom
odskrutkujte dve fixačné skrutky A;
❒odpojte centrálny elektrický konektor,
potom vytiahnite tienidlo smerom von,
❒demontujte skrutky Ea vyjmite držiak
žiaroviek;
❒vymieňanú žiarovku B, Calebo Djem-
ným zatlačením a otočením proti sme-
ru hodinových ručičiek (“závitové” blo-
kovanie), potom ju vymeňte;
❒namontujte držiak žiarovky a priskrut-
kujte skrutky E;
❒pripojte elektrický konektor, správne
uložte jednotku do karosérie vozidla a
potom zatiahnite fixačné skrutky A.
obr. 20F0M0208m
obr. 19F0M0185m
ZADNÉ HMLOVÉ SVETLÁ obr. 20
Na výmenu žiaroviek hmlových svetiel A
je nutné sa obrátiť na autorizovaný ser-
vis Abarth.

145
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

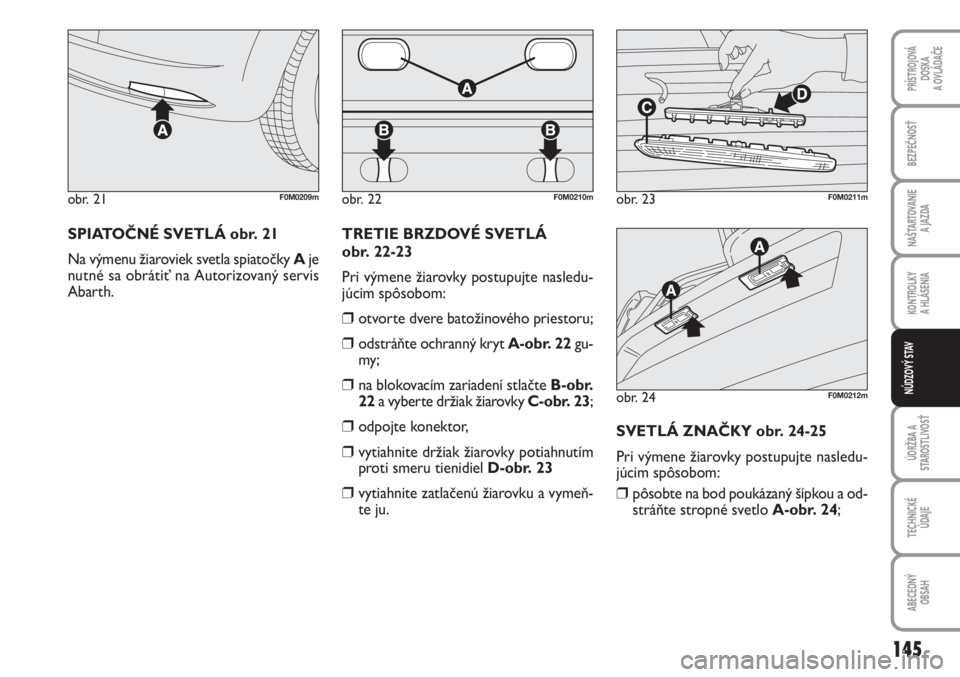

SPIATOČNÉ SVETLÁ obr. 21
Na výmenu žiaroviek svetla spiatočky Aje
nutné sa obrátiť na Autorizovaný servis
Abarth.
obr. 21F0M0209m
TRETIE BRZDOVÉ SVETLÁ
obr. 22-23
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒otvorte dvere batožinového priestoru;
❒odstráňte ochranný kryt A-obr. 22gu-
my;
❒na blokovacím zariadení stlačte B-obr.
22a vyberte držiak žiarovky C-obr. 23;
❒odpojte konektor,
❒vytiahnite držiak žiarovky potiahnutím
proti smeru tienidiel D-obr. 23
❒vytiahnite zatlačenú žiarovku a vymeň-
te ju.SVETLÁ ZNAČKY obr. 24-25
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:❒pôsobte na bod poukázaný šípkou a od-
stráňte stropné svetlo A-obr. 24;
obr. 22F0M0210mobr. 23F0M0211m
obr. 24F0M0212m

146
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

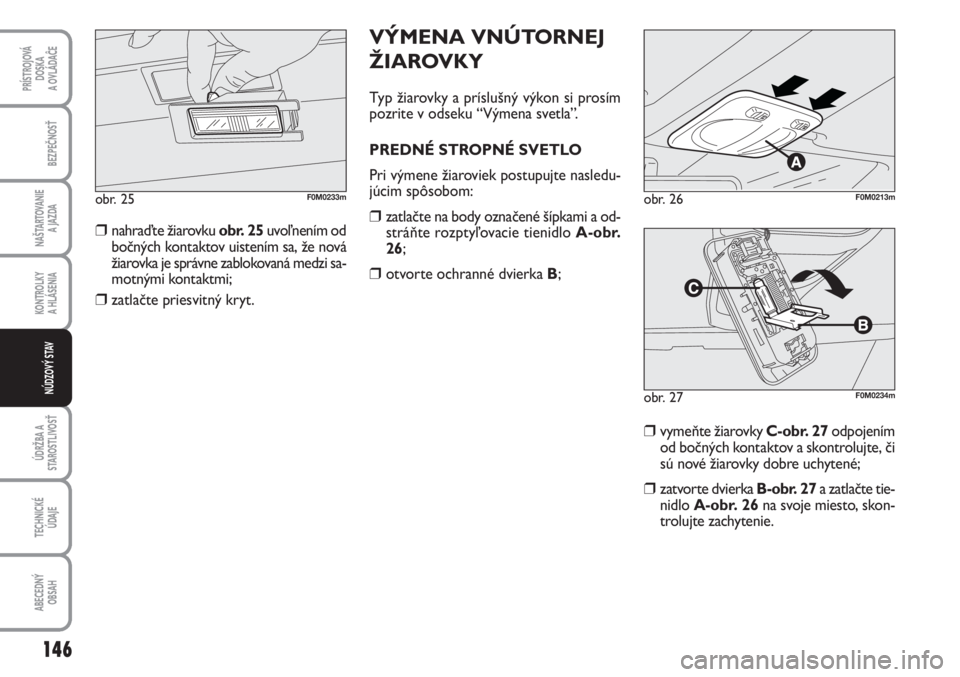

VÝMENA VNÚTORNEJ
ŽIAROVKY
Typ žiarovky a príslušný výkon si prosím
pozrite v odseku “Výmena svetla”.
PREDNÉ STROPNÉ SVETLO
Pri výmene žiaroviek postupujte nasledu-
júcim spôsobom:
❒zatlačte na body označené šípkami a od-
stráňte rozptyľovacie tienidlo A-obr.
26;
❒otvorte ochranné dvierka B;
obr. 26F0M0213m
obr. 27F0M0234m
❒vymeňte žiarovky C-obr. 27odpojením
od bočných kontaktov a skontrolujte, či
sú nové žiarovky dobre uchytené;
❒zatvorte dvierka B-obr. 27a zatlačte tie-
nidlo A-obr. 26na svoje miesto, skon-
trolujte zachytenie.
❒nahraďte žiarovku obr. 25uvoľnením od
bočných kontaktov uistením sa, že nová
žiarovka je správne zablokovaná medzi sa-
motnými kontaktmi;
❒zatlačte priesvitný kryt.
obr. 25F0M0233m

147
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV

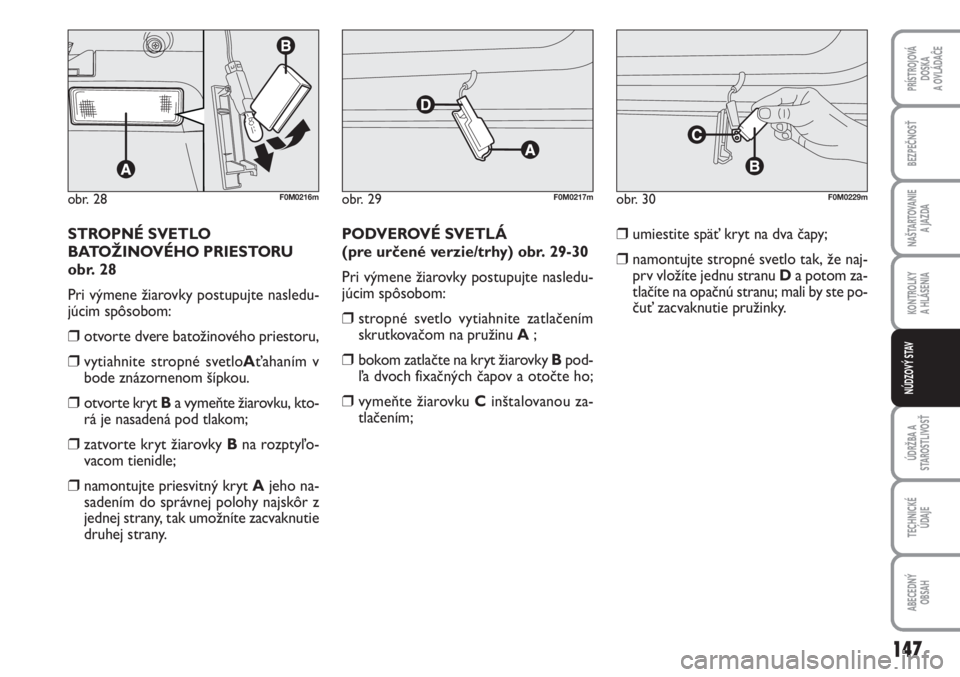

STROPNÉ SVETLO
BATOŽINOVÉHO PRIESTORU
obr. 28
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒otvorte dvere batožinového priestoru,
❒vytiahnite stropné svetloAťahaním v
bode znázornenom šípkou.
❒otvorte kryt Ba vymeňte žiarovku, kto-
rá je nasadená pod tlakom;
❒zatvorte kryt žiarovky Bna rozptyľo-
vacom tienidle;
❒namontujte priesvitný kryt Ajeho na-
sadením do správnej polohy najskôr z
jednej strany, tak umožníte zacvaknutie
druhej strany.
obr. 28F0M0216m
PODVEROVÉ SVETLÁ
(pre určené verzie/trhy) obr. 29-30
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒stropné svetlo vytiahnite zatlačením
skrutkovačom na pružinu A;
❒bokom zatlačte na kryt žiarovky Bpod-
ľa dvoch fixačných čapov a otočte ho;
❒vymeňte žiarovku Cinštalovanou za-
tlačením;
obr. 29F0M0217mobr. 30F0M0229m
❒umiestite späť kryt na dva čapy;
❒namontujte stropné svetlo tak, že naj-
prv vložíte jednu stranu D a potom za-
tlačíte na opačnú stranu; mali by ste po-
čuť zacvaknutie pružinky.

148
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV
obr. 31F0M0236m
žiadnom prípade nenahrá-
dzajte poistku inou, ktorá má
vyššiu hodnotu intenzity prúdu: VZNI-
KÁ NEBEZPEČENSTVO POŽIARU.
UPOZORNENIE!
Nikdy nenahrádzajte pokaze-
nú poistku kovovými drôtmi
alebo iným náhradným mate-
riálom.
Ak sa zapne všeobecná po-
istka (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE), obráťte sa na
Autorizovaný servis Abarth.
UPOZORNENIE!
Pred výmenou poistky dbaj-
te na to, aby Ste vytiahli
kľúč zo zapaľovania a že Ste vypli
a/alebo odpojili všetky spotrebiče.
UPOZORNENIE!

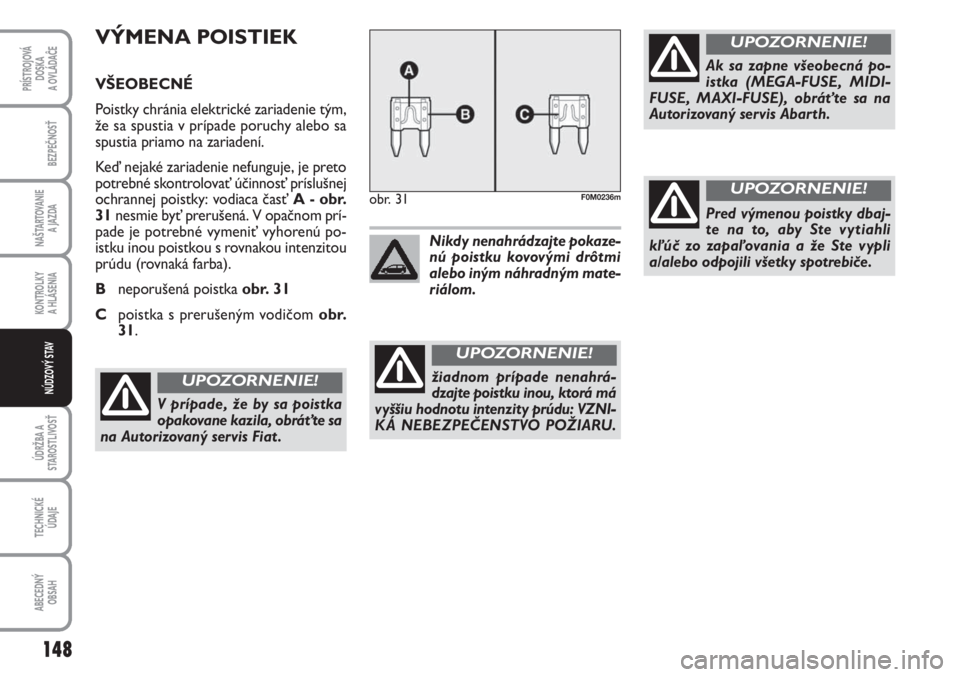

VÝMENA POISTIEK
VŠEOBECNÉ
Poistky chránia elektrické zariadenie tým,
že sa spustia v prípade poruchy alebo sa
spustia priamo na zariadení.
Keď nejaké zariadenie nefunguje, je preto
potrebné skontrolovať účinnosť príslušnej
ochrannej poistky: vodiaca časť A - obr.
31nesmie byť prerušená. V opačnom prí-
pade je potrebné vymeniť vyhorenú po-
istku inou poistkou s rovnakou intenzitou
prúdu (rovnaká farba).
Bneporušená poistka obr. 31
Cpoistka s prerušeným vodičom obr.
31.
V prípade, že by sa poistka
opakovane kazila, obráťte sa
na Autorizovaný servis Fiat .
UPOZORNENIE!

149
PRÍSTROJOVÁ
DOSKA
A OVLÁDAĈE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
NÚDZOVÝ STAV
PRÍSTUP K POISTKÁM
Poistky vozidla sú zoskupené v troch
spojovacích skriniach, ktoré sa nachá-
dzajú na prístrojovej doske, v motoro-
vom priestore a vo vnútri batožinového
priestoru (na ľavej strane).
Poistková skrinka v palubnej doske
Pre prístup k centrále poistiek na prístro-
jovej doske je potrebné odskrutkovať
skrutky A - obr. 32a odobrať kryt.
obr. 32F0M0016m
obr. 33F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
