Abarth Punto 2012 Drift- och underhållshandbok (in Swedish)

207
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

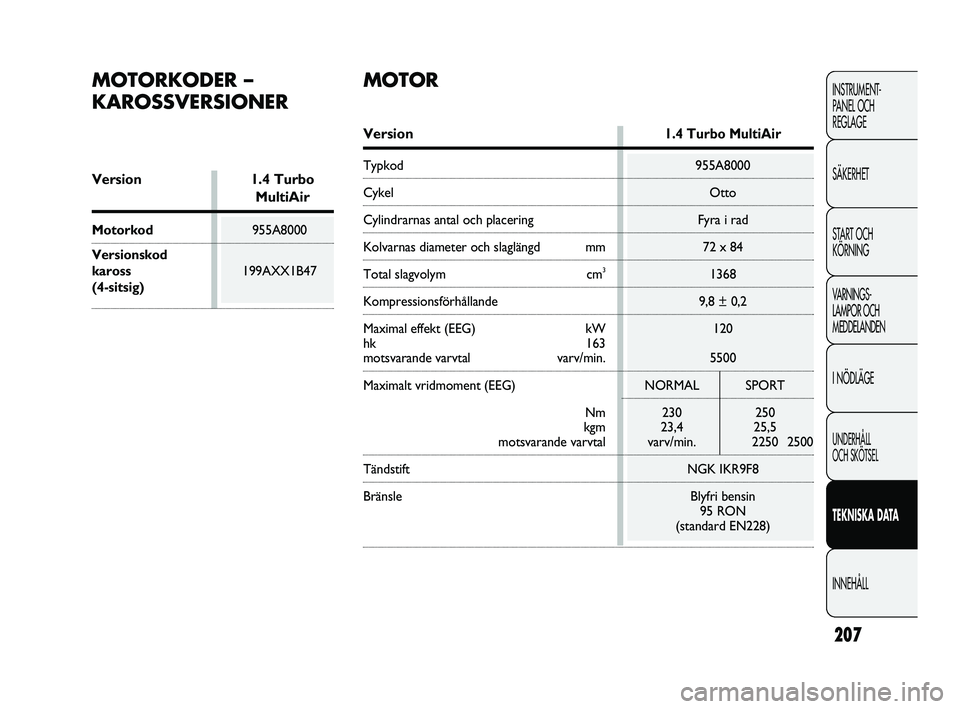

MOTORKODER –
KAROSSVERSIONER
Version1.4 Turbo MultiAir
Typkod 955A8000
Cykel Otto
Cylindrarnas antal och placering Fyra i rad
Kolvarnas diameter och slaglängd mm 72 x 84
Total slagvolym cm31368
Kompressionsförhållande 9,8 ± 0,2
Maximal effekt (EEG) kW 120
hk 163
motsvarande varvtal varv/min. 5500
Maximalt vridmoment (EEG) NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
motsvarande varvtal varv/min. 2250 2500
Tändstift NGK IKR9F8
Bränsle Blyfri bensin
95 RON
(standard EN228)
Version 1.4 Turbo
MultiAir
Motorkod955A8000
Versionskod
kaross199AXX1B47
(4-sitsig)
MOTOR
205-220SW PUNTO Abarth 1ed 30-03-2012 9:20 Pagina 207

208
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Med hydraulisk styrning
Fram
Ändringar och reparationer på bränslesystemet, som utförs på felaktigt sätt och utan hänsyn
till systemets tekniska egenskaper, kan orsaka funktionsfel med brandrisk.
OBSERVERA!
Elektroniskt styrd fasad sekventiell Multipoint-insprutning med turbo intercooler

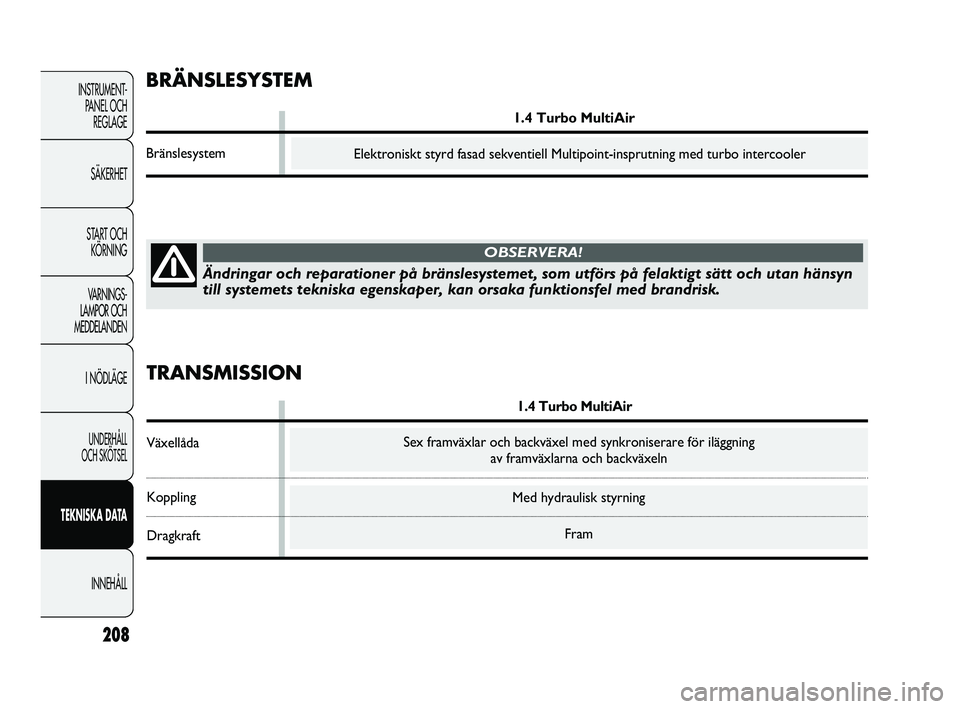

BRÄNSLESYSTEM
1.4 Turbo MultiAir
Bränslesystem
Sex framväxlar och backväxel med synkroniserare för iläggning
av framväxlarna och backväxeln
TRANSMISSION
1.4 Turbo MultiAir
Växellåda
Koppling
Dragkraft
205-220SW PUNTO Abarth 1ed 30-03-2012 9:20 Pagina 208

Kardandrev och kuggstång med elektrisk servostyrning
11
209
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Med självventilerad skiva
Skivbroms
Styrs av en handspak som inverkar på de bakre bromsarna
Med vridaxel med sammankopplade hjul
Med individuell hjulupphängning av typen Mc Pherson med krängningshämmare

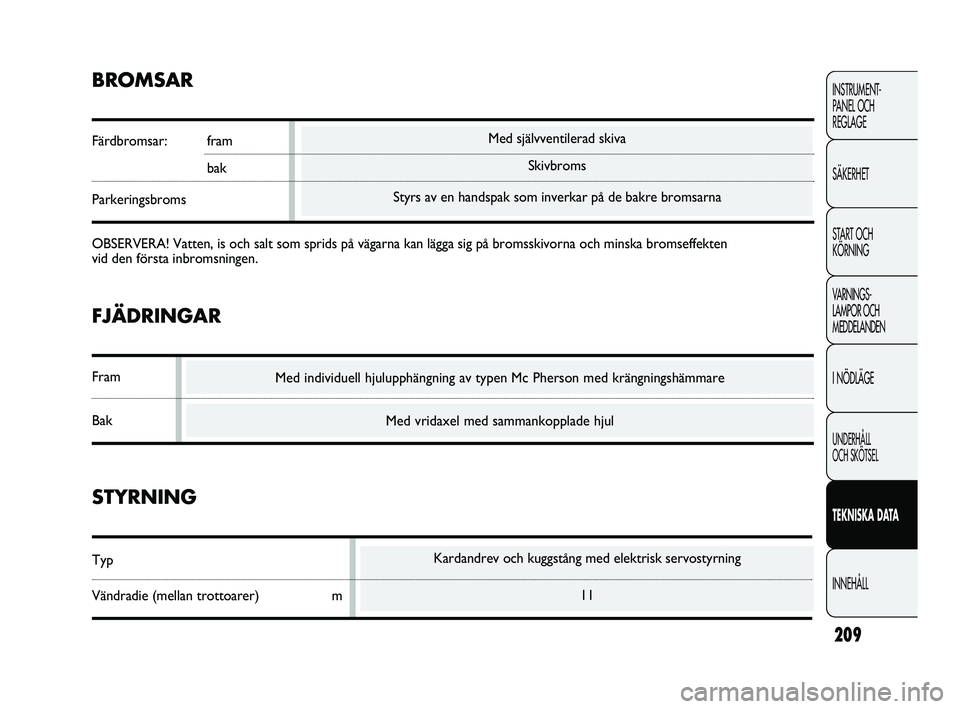

BROMSAR
Färdbromsar: fram
bak
Parkeringsbroms
OBSERVERA! Vatten, is och salt som sprids på vägarna kan lägga sig på bromsskivorna och minska bromseffekten
vid den första inbromsningen.
FJÄDRINGAR
Fram
Bak
STYRNING
Typ
Vändradie (mellan trottoarer) m
205-220SW PUNTO Abarth 1ed 30-03-2012 9:20 Pagina 209

210
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U183Abfig. 179

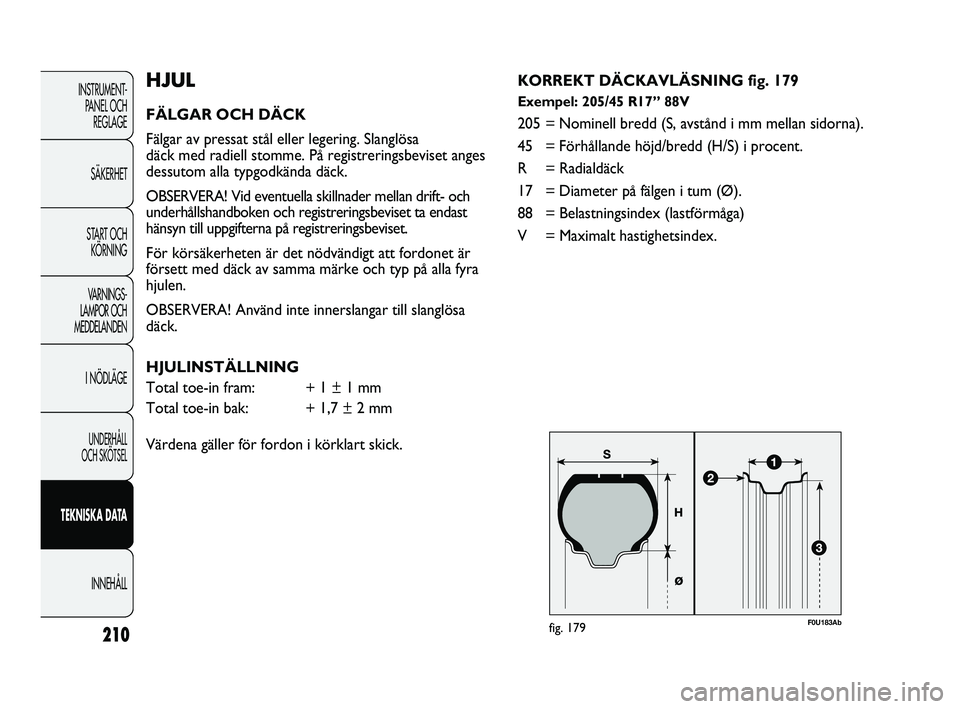

HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller legering. Slanglösa
däck med radiell stomme. På registreringsbeviset anges
dessutom alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader mellan drift- och
underhållshandboken och registreringsbeviset ta endast
hänsyn till uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att fordonet är
försett med däck av samma märke och typ på alla fyra
hjulen.
OBSERVERA! Använd inte innerslangar till slanglösa
däck.
HJULINSTÄLLNING
Total toe-in fram: + 1 ± 1 mm
Total toe-in bak: + 1,7 ± 2 mm
Värdena gäller för fordon i körklart skick.KORREKT DÄCKAVLÄSNING fig. 179Exempel: 205/45 R17” 88V
205 = Nominell bredd (S, avstånd i mm mellan sidorna).
45 = Förhållande höjd/bredd (H/S) i procent.
R = Radialdäck
17 = Diameter på fälgen i tum (Ø).
88 = Belastningsindex (lastförmåga)
V = Maximalt hastighetsindex.
205-220SW PUNTO Abarth 1ed 30-03-2012 9:20 Pagina 210

211
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

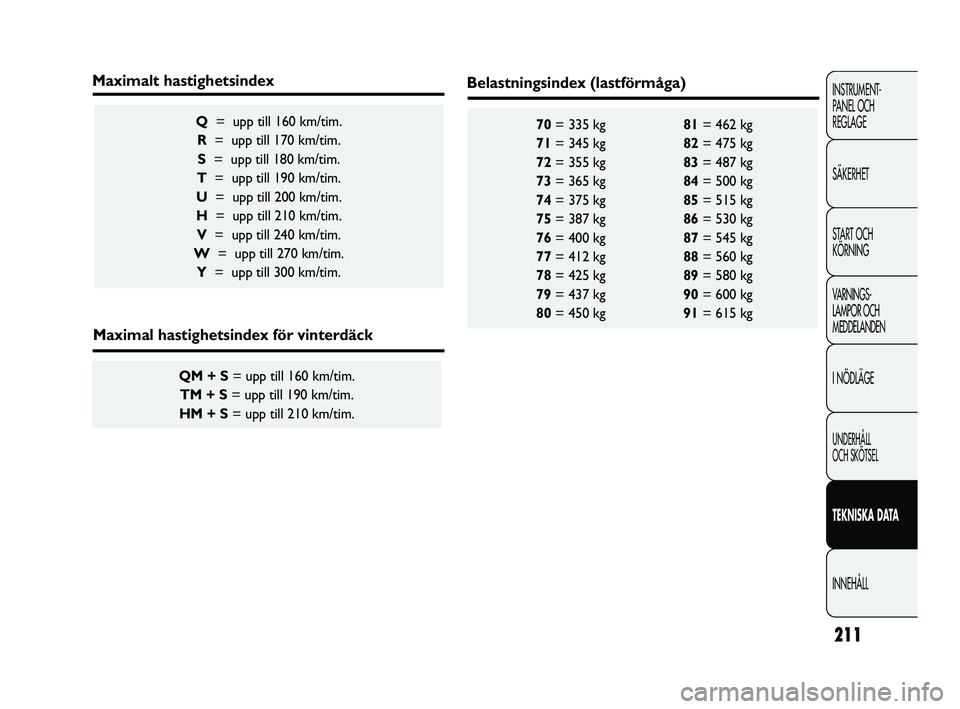

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= upp till 160 km/tim.
R= upp till 170 km/tim.
S= upp till 180 km/tim.
T= upp till 190 km/tim.
U= upp till 200 km/tim.
H= upp till 210 km/tim.
V= upp till 240 km/tim.
W= upp till 270 km/tim.
Y= upp till 300 km/tim.
QM + S= upp till 160 km/tim.
TM + S= upp till 190 km/tim.
HM + S= upp till 210 km/tim.
Maximalt hastighetsindex
Maximal hastighetsindex för vinterdäck
Belastningsindex (lastförmåga)
205-220SW PUNTO Abarth 1ed 30-03-2012 9:20 Pagina 211

212
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

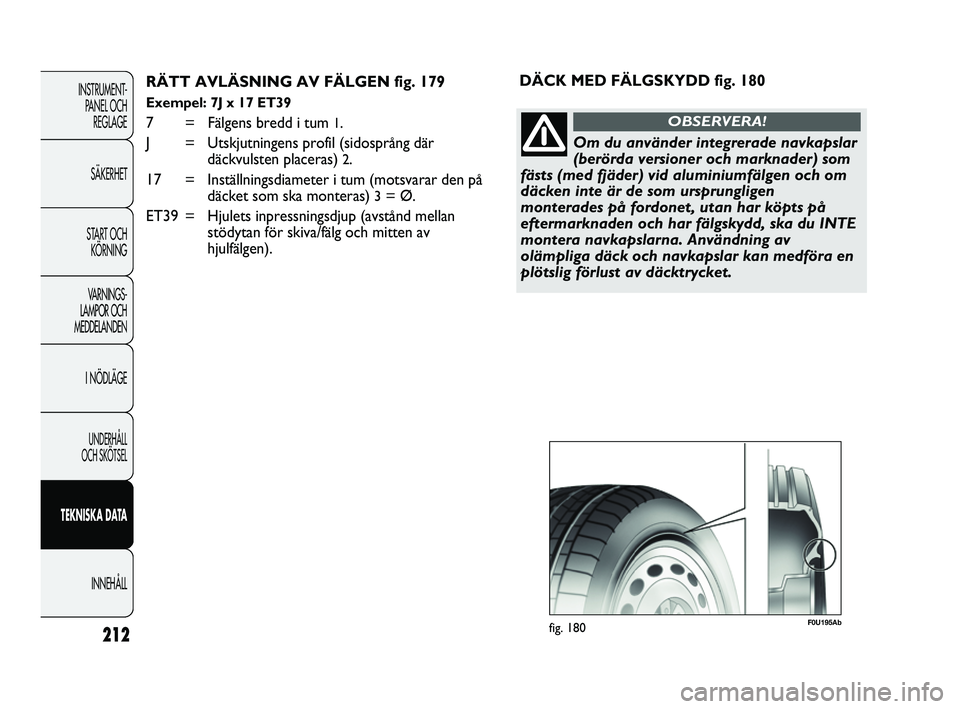

RÄTT AVLÄSNING AV FÄLGEN fig. 179
Exempel: 7J x 17 ET39
7 = Fälgens bredd i tum 1.
J = Utskjutningens profil (sidosprång där
däckvulsten placeras)
2.
17 = Inställningsdiameter i tum (motsvarar den på
däcket som ska monteras)
3= Ø.
ET39 = Hjulets inpressningsdjup (avstånd mellan
stödytan för skiva/fälg och mitten av
hjulfälgen).DÄCK MED FÄLGSKYDD fig. 180
Om du använder integrerade navkapslar
(berörda versioner och marknader) som
fästs (med fjäder) vid aluminiumfälgen och om
däcken inte är de som ursprungligen
monterades på fordonet, utan har köpts på
eftermarknaden och har fälgskydd, ska du INTE
montera navkapslarna. Användning av
olämpliga däck och navkapslar kan medföra en
plötslig förlust av däcktrycket.
OBSERVERA!
F0U195Abfig. 180
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 212

213
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

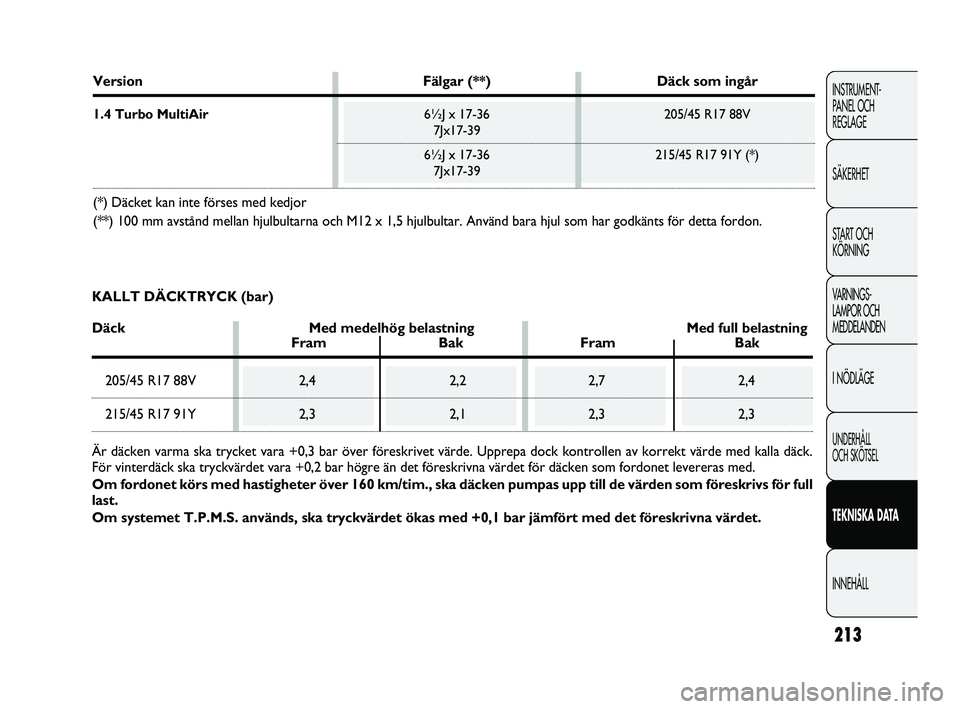

Version Fälgar (**) Däck som ingår
1.4 Turbo MultiAir6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Däcket kan inte förses med kedjor
(**) 100 mm avstånd mellan hjulbultarna och M12 x 1,5 hjulbultar. Använd bara hjul som har godkänts för detta fordon.
KALLT DÄCKTRYCK (bar)
Däck Med medelhög belastning Med full belastning
Fram Bak Fram Bak
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Är däcken varma ska trycket vara +0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla däck.
För vinterdäck ska tryckvärdet vara +0,2 bar högre än det föreskrivna värdet för däcken som fordonet levereras med.
Om fordonet körs med hastigheter över 160 km/tim., ska däcken pumpas upp till de värden som föreskrivs för full
last.
Om systemet T.P.M.S. används, ska tryckvärdet ökas med +0,1 bar jämfört med det föreskrivna värdet.
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 213

214
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

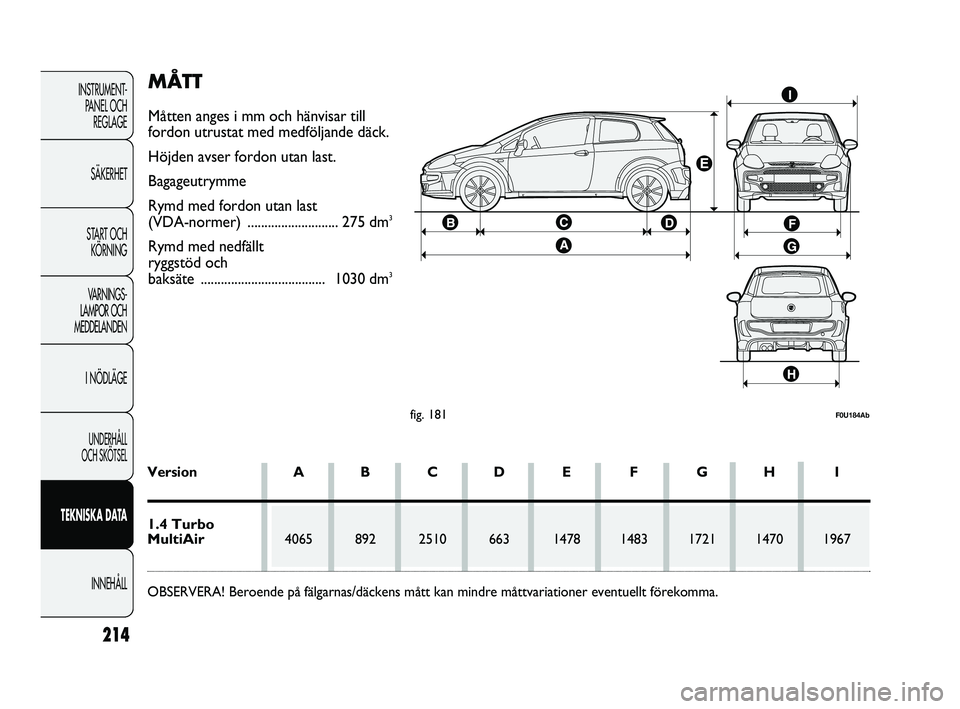

fig. 181F0U184Ab
Version A B C D E F G H I
1.4 Turbo
MultiAir4065 892 2510 663 1478 1483 1721 1470 1967
OBSERVERA! Beroende på fälgarnas/däckens mått kan mindre måttvariationer eventuellt förekomma.
MÅTT
Måtten anges i mm och hänvisar till
fordon utrustat med medföljande däck.
Höjden avser fordon utan last.
Bagageutrymme
Rymd med fordon utan last
(VDA-normer) ........................... 275 dm
3
Rymd med nedfällt
ryggstöd och
baksäte .....................................1030 dm
3
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 214

215
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
1185
480
950
850
1665
50

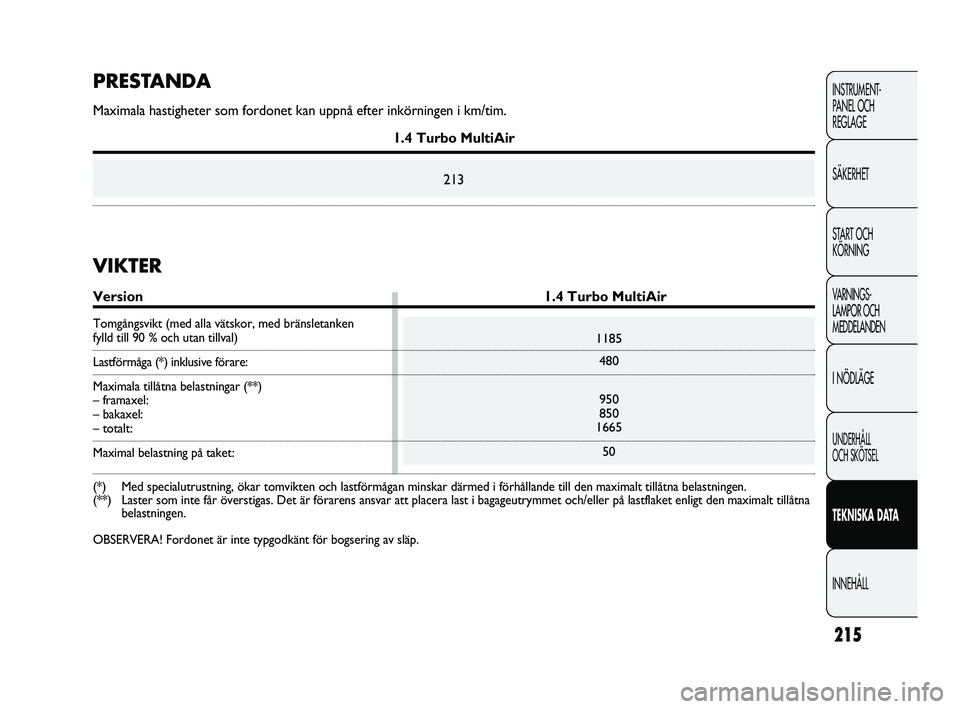

PRESTANDA
Maximala hastigheter som fordonet kan uppnå efter inkörningen i km/tim.
1.4 Turbo MultiAir
213
VIKTER
Version 1.4 Turbo MultiAir
Tomgångsvikt (med alla vätskor, med bränsletanken fylld till 90 % och utan tillval)
Lastförmåga (*) inklusive förare:
Maximala tillåtna belastningar (**)
– framaxel:
– bakaxel:
– totalt:
Maximal belastning på taket:
(*) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(**) Laster som inte får överstigas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt den maximalt tillåtna
belastningen.
OBSERVERA! Fordonet är inte typgodkänt för bogsering av släp.
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 215

216
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Blyfri bensin med lägst 95 ROM
(standard EN 228)
Blandning av vatten och PARAFLU
UP
till 50 % (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Blandning av vatten och
TUTELA PROFESSIONAL SC 35
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2

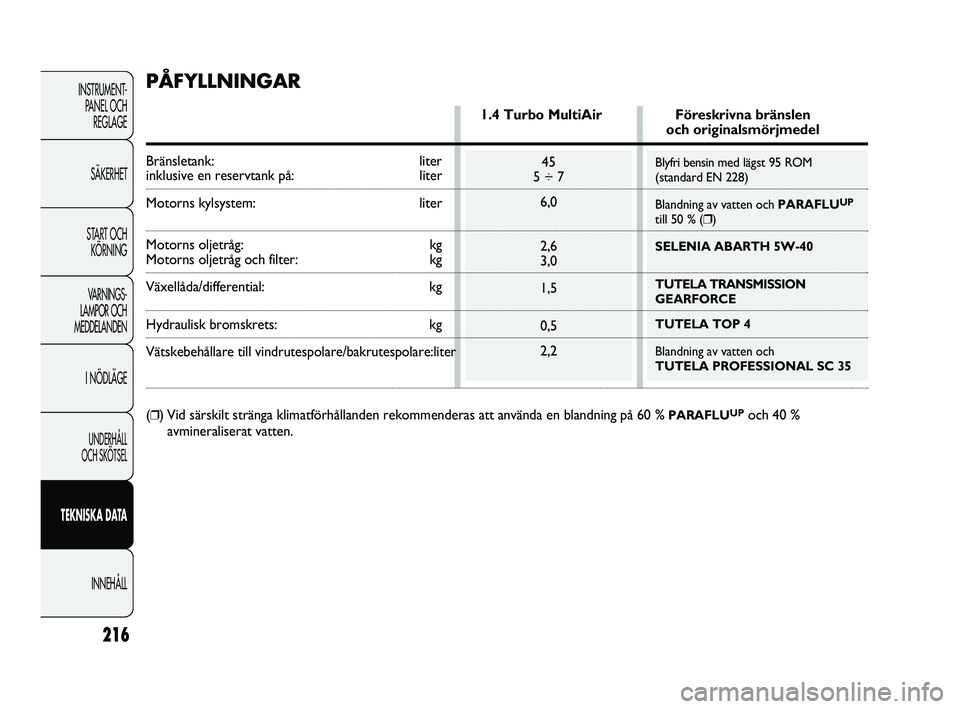

PÅFYLLNINGAR
1.4 Turbo MultiAir Föreskrivna bränslenoch originalsmörjmedel
Bränsletank: liter
inklusive en reservtank på: liter
Motorns kylsystem: liter
Motorns oljetråg: kgMotorns oljetråg och filter: kg
Växellåda/differential: kg
Hydraulisk bromskrets: kg
Vätskebehållare till vindrutespolare/bakrutespolare:liter
(❒) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 % PARAFLUUPoch 40 %
avmineraliserat vatten.
