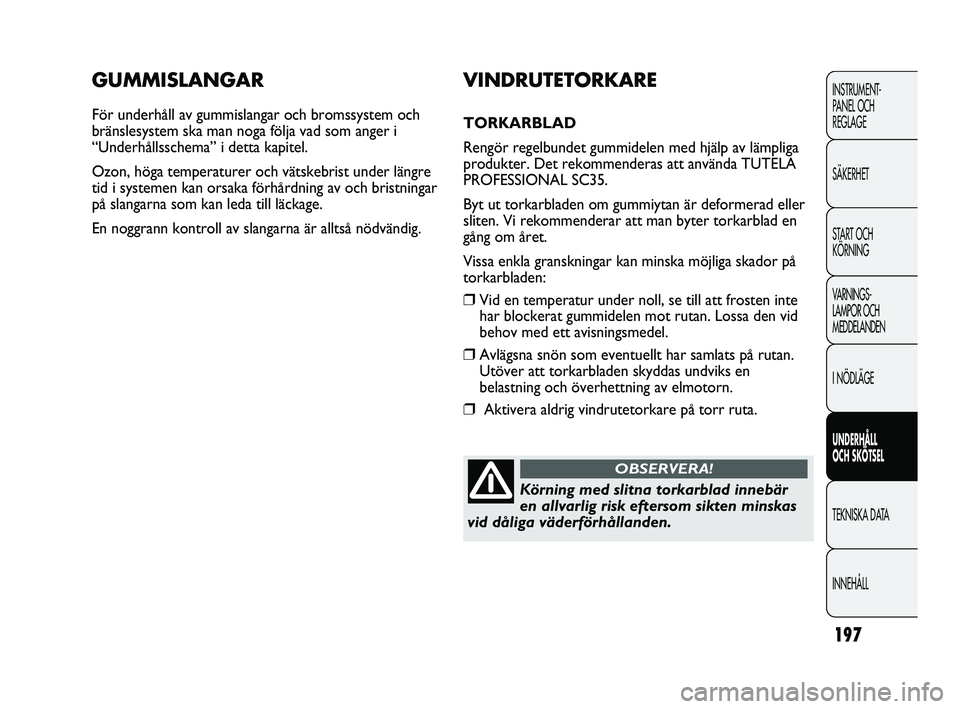

GUMMISLANGAR
För underhåll av gummislangar och bromssystem och
bränslesystem ska man noga följa vad som anger i
“Underhållsschema” i detta kapitel.
Ozon, höga temperaturer och vätskebrist under längre
tid i systemen kan orsaka förhårdning av och bristningar
på slangarna som kan leda till läckage.
En noggrann kontroll av slangarna är alltså nödvändig.
VINDRUTETORKARE
TORKARBLAD
Rengör regelbundet gummidelen med hjälp av lämpliga
produkter. Det rekommenderas att använda TUTELA
PROFESSIONAL SC35.
Byt ut torkarbladen om gummiytan är deformerad eller
sliten. Vi rekommenderar att man byter torkarblad en
gång om året.
Vissa enkla granskningar kan minska möjliga skador på
torkarbladen:
❒Vid en temperatur under noll, se till att frosten inte
har blockerat gummidelen mot rutan. Lossa den vid
behov med ett avisningsmedel.
❒Avlägsna snön som eventuellt har samlats på rutan.
Utöver att torkarbladen skyddas undviks en
belastning och överhettning av elmotorn.
❒Aktivera aldrig vindrutetorkare på torr ruta.
Körning med slitna torkarblad innebär
en allvarlig risk eftersom sikten minskas
vid dåliga väderförhållanden.
OBSERVERA!
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 197

198
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

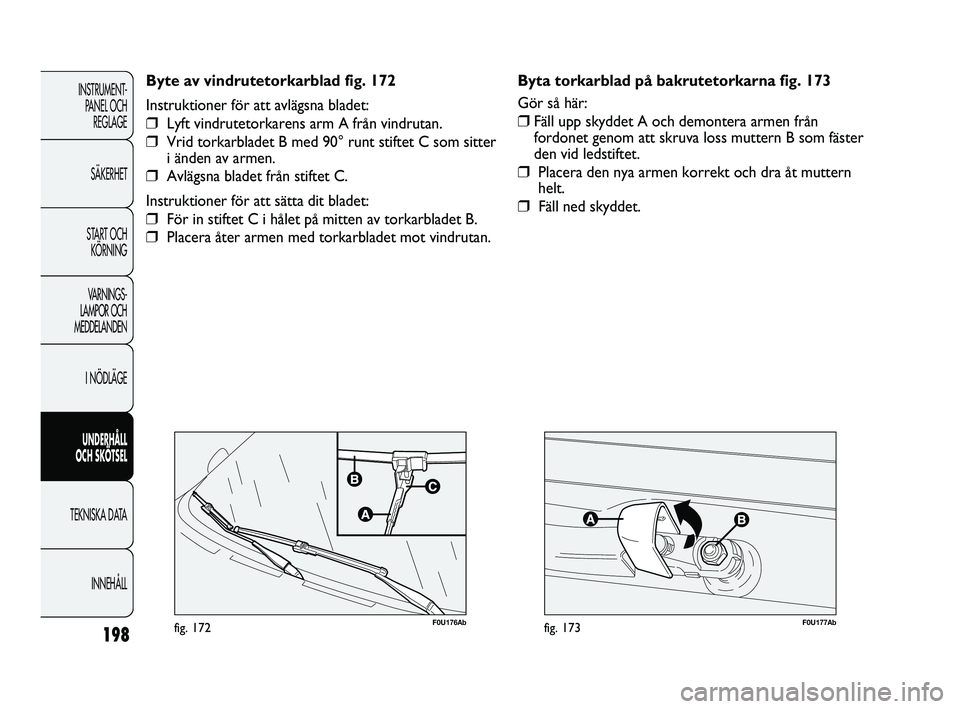

F0U177Abfig. 173F0U176Abfig. 172
Byte av vindrutetorkarblad fig. 172
Instruktioner för att avlägsna bladet:
❒Lyft vindrutetorkarens arm A från vindrutan.
❒Vrid torkarbladet B med 90° runt stiftet C som sitter
i änden av armen.
❒Avlägsna bladet från stiftet C.
Instruktioner för att sätta dit bladet:
❒För in stiftet C i hålet på mitten av torkarbladet B.
❒Placera åter armen med torkarbladet mot vindrutan.Byta torkarblad på bakrutetorkarna fig. 173
Gör så här:
❒Fäll upp skyddet A och demontera armen från
fordonet genom att skruva loss muttern B som fäster
den vid ledstiftet.
❒Placera den nya armen korrekt och dra åt muttern
helt.
❒Fäll ned skyddet.
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 198

199
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

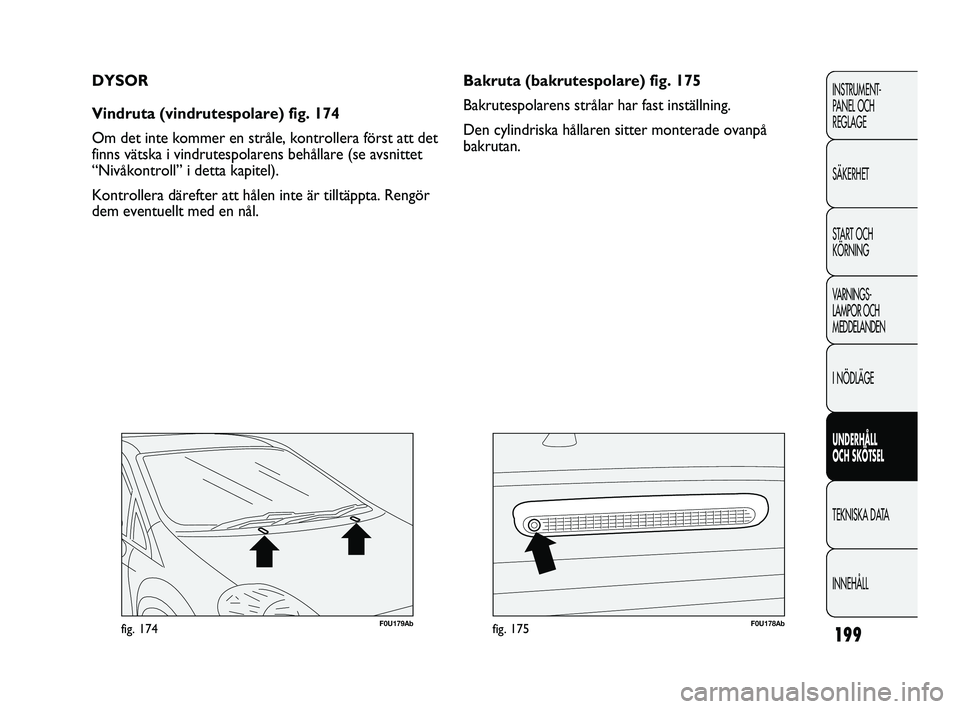

F0U179Abfig. 174F0U178Abfig. 175
Bakruta (bakrutespolare) fig. 175
Bakrutespolarens strålar har fast inställning.
Den cylindriska hållaren sitter monterade ovanpå
bakrutan. DYSOR
Vindruta (vindrutespolare) fig. 174
Om det inte kommer en stråle, kontrollera först att det
finns vätska i vindrutespolarens behållare (se avsnittet
“Nivåkontroll” i detta kapitel).
Kontrollera därefter att hålen inte är tilltäppta. Rengör
dem eventuellt med en nål.
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 199

200
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

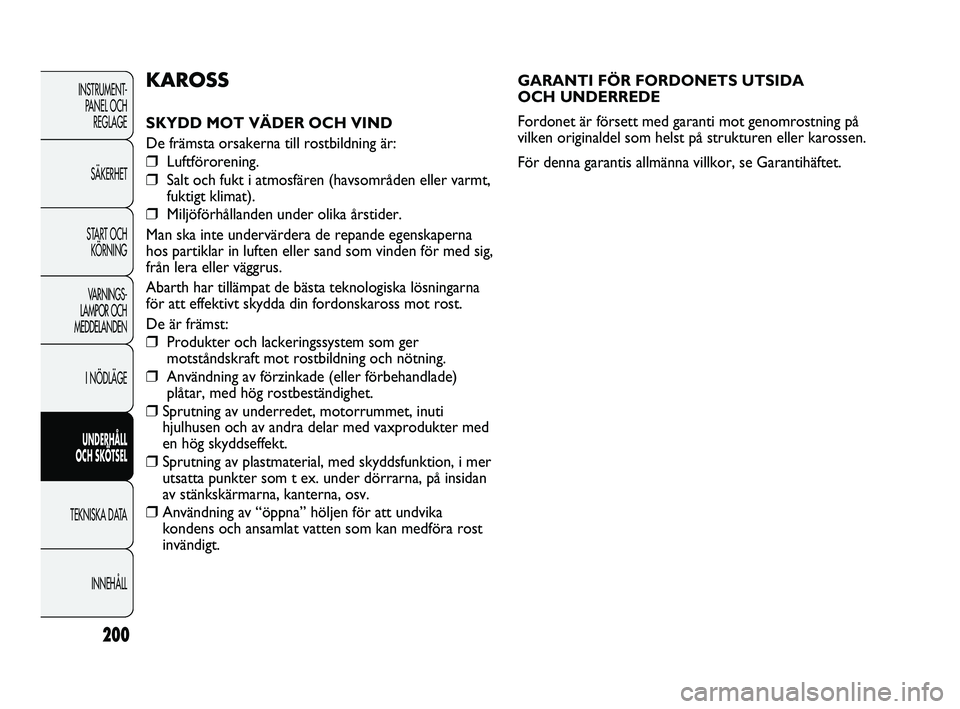

GARANTI FÖR FORDONETS UTSIDA
OCH UNDERREDE
Fordonet är försett med garanti mot genomrostning på
vilken originaldel som helst på strukturen eller karossen.
För denna garantis allmänna villkor, se Garantihäftet.KAROSS
SKYDD MOT VÄDER OCH VIND
De främsta orsakerna till rostbildning är:
❒Luftförorening.
❒Salt och fukt i atmosfären (havsområden eller varmt,
fuktigt klimat).
❒Miljöförhållanden under olika årstider.
Man ska inte undervärdera de repande egenskaperna
hos partiklar in luften eller sand som vinden för med sig,
från lera eller väggrus.
Abarth har tillämpat de bästa teknologiska lösningarna
för att effektivt skydda din fordonskaross mot rost.
De är främst:
❒Produkter och lackeringssystem som ger
motståndskraft mot rostbildning och nötning.
❒Användning av förzinkade (eller förbehandlade)
plåtar, med hög rostbeständighet.
❒Sprutning av underredet, motorrummet, inuti
hjulhusen och av andra delar med vaxprodukter med
en hög skyddseffekt.
❒Sprutning av plastmaterial, med skyddsfunktion, i mer
utsatta punkter som t ex. under dörrarna, på insidan
av stänkskärmarna, kanterna, osv.
❒Användning av “öppna” höljen för att undvika
kondens och ansamlat vatten som kan medföra rost
invändigt.
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 200

201
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

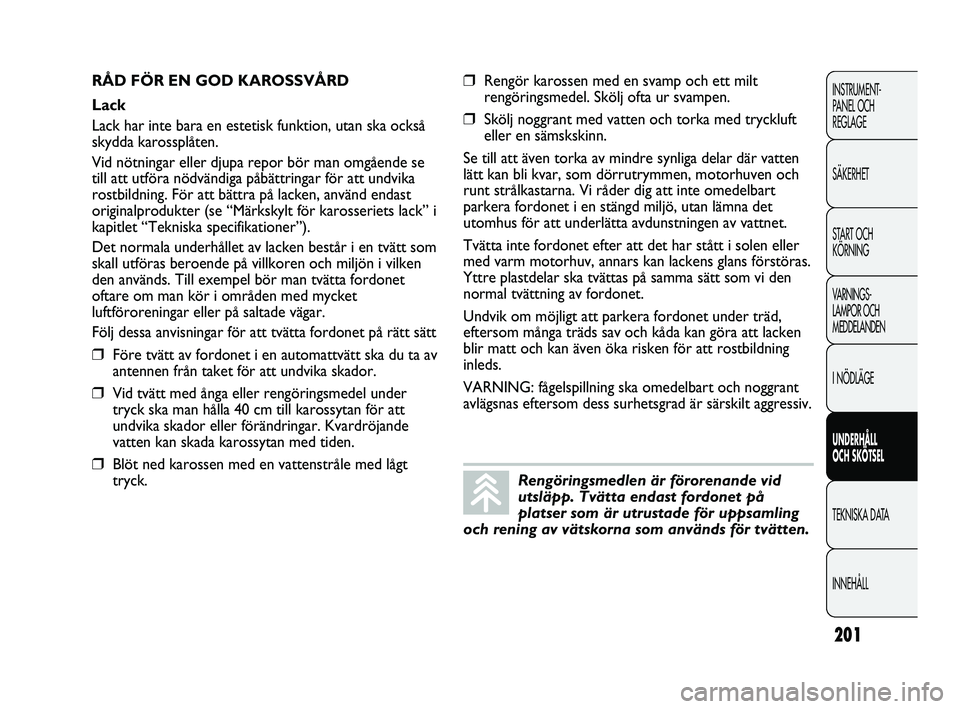

Rengöringsmedlen är förorenande vid
utsläpp. Tvätta endast fordonet på
platser som är utrustade för uppsamling
och rening av vätskorna som används för tvätten.
RÅD FÖR EN GOD KAROSSVÅRD
Lack
Lack har inte bara en estetisk funktion, utan ska också
skydda karossplåten.
Vid nötningar eller djupa repor bör man omgående se
till att utföra nödvändiga påbättringar för att undvika
rostbildning. För att bättra på lacken, använd endast
originalprodukter (se “Märkskylt för karosseriets lack” i
kapitlet “Tekniska specifikationer”).
Det normala underhållet av lacken består i en tvätt som
skall utföras beroende på villkoren och miljön i vilken
den används. Till exempel bör man tvätta fordonet
oftare om man kör i områden med mycket
luftföroreningar eller på saltade vägar.
Följ dessa anvisningar för att tvätta fordonet på rätt sätt
❒Före tvätt av fordonet i en automattvätt ska du ta av
antennen från taket för att undvika skador.
❒Vid tvätt med ånga eller rengöringsmedel under
tryck ska man hålla 40 cm till karossytan för att
undvika skador eller förändringar. Kvardröjande
vatten kan skada karossytan med tiden.
❒Blöt ned karossen med en vattenstråle med lågt
tryck.
❒Rengör karossen med en svamp och ett milt
rengöringsmedel. Skölj ofta ur svampen.
❒Skölj noggrant med vatten och torka med tryckluft
eller en sämskskinn.
Se till att även torka av mindre synliga delar där vatten
lätt kan bli kvar, som dörrutrymmen, motorhuven och
runt strålkastarna. Vi råder dig att inte omedelbart
parkera fordonet i en stängd miljö, utan lämna det
utomhus för att underlätta avdunstningen av vattnet.
Tvätta inte fordonet efter att det har stått i solen eller
med varm motorhuv, annars kan lackens glans förstöras.
Yttre plastdelar ska tvättas på samma sätt som vi den
normal tvättning av fordonet.
Undvik om möjligt att parkera fordonet under träd,
eftersom många träds sav och kåda kan göra att lacken
blir matt och kan även öka risken för att rostbildning
inleds.
VARNING: fågelspillning ska omedelbart och noggrant
avlägsnas eftersom dess surhetsgrad är särskilt aggressiv.
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 201

202
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

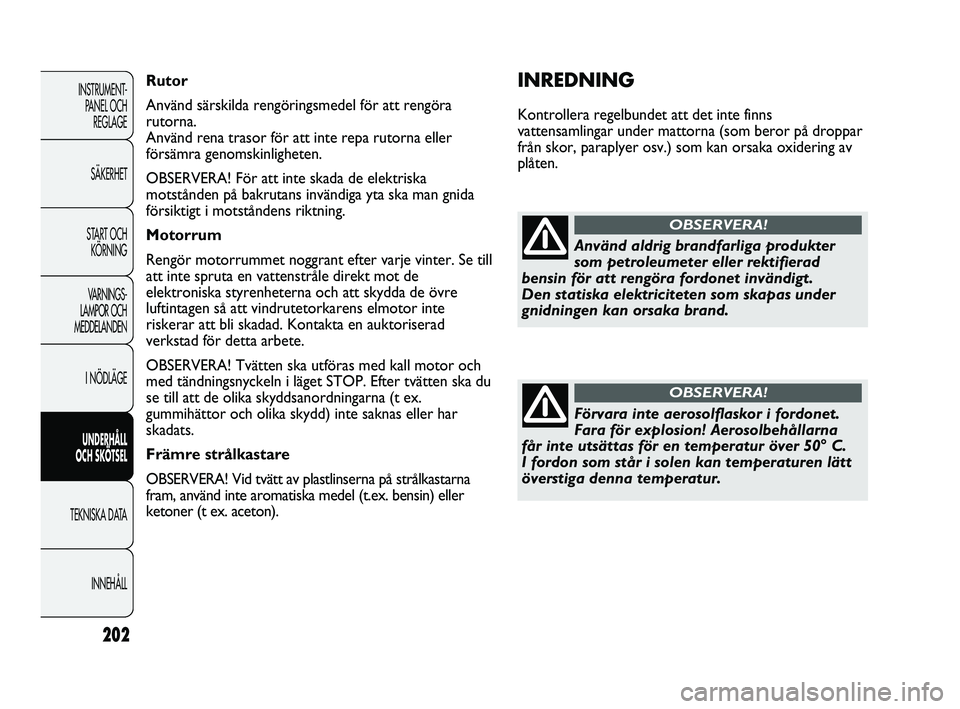

INREDNING
Kontrollera regelbundet att det inte finns
vattensamlingar under mattorna (som beror på droppar
från skor, paraplyer osv.) som kan orsaka oxidering av
plåten. Rutor
Använd särskilda rengöringsmedel för att rengöra
rutorna.
Använd rena trasor för att inte repa rutorna eller
försämra genomskinligheten.
OBSERVERA! För att inte skada de elektriska
motstånden på bakrutans invändiga yta ska man gnida
försiktigt i motståndens riktning.
Motorrum
Rengör motorrummet noggrant efter varje vinter. Se till
att inte spruta en vattenstråle direkt mot de
elektroniska styrenheterna och att skydda de övre
luftintagen så att vindrutetorkarens elmotor inte
riskerar att bli skadad. Kontakta en auktoriserad
verkstad för detta arbete.
OBSERVERA! Tvätten ska utföras med kall motor och
med tändningsnyckeln i läget STOP. Efter tvätten ska du
se till att de olika skyddsanordningarna (t ex.
gummihättor och olika skydd) inte saknas eller har
skadats.
Främre strålkastare
OBSERVERA! Vid tvätt av plastlinserna på strålkastarna
fram, använd inte aromatiska medel (t.ex. bensin) eller
ketoner (t ex. aceton).
Använd aldrig brandfarliga produkter
som petroleumeter eller rektifierad
bensin för att rengöra fordonet invändigt.
Den statiska elektriciteten som skapas under
gnidningen kan orsaka brand.
OBSERVERA!
Förvara inte aerosolflaskor i fordonet.
Fara för explosion! Aerosolbehållarna
får inte utsättas för en temperatur över 50° C.
I fordon som står i solen kan temperaturen lätt
överstiga denna temperatur.
OBSERVERA!
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 202

203
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

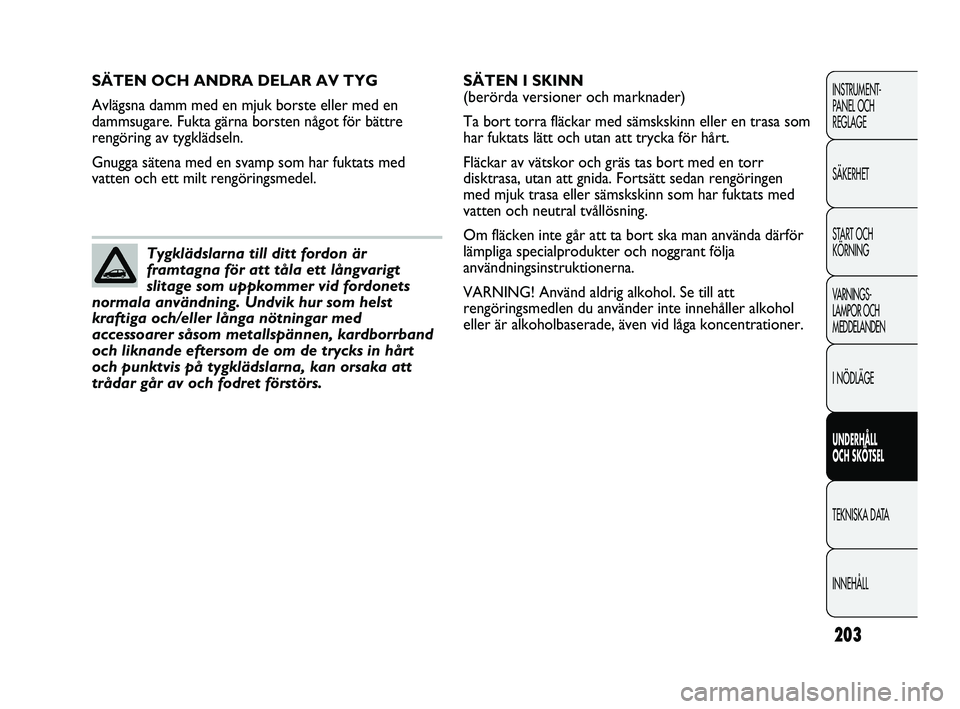

SÄTEN OCH ANDRA DELAR AV TYG
Avlägsna damm med en mjuk borste eller med en
dammsugare. Fukta gärna borsten något för bättre
rengöring av tygklädseln.
Gnugga sätena med en svamp som har fuktats med
vatten och ett milt rengöringsmedel.
Tygklädslarna till ditt fordon är
framtagna för att tåla ett långvarigt
slitage som uppkommer vid fordonets
normala användning. Undvik hur som helst
kraftiga och/eller långa nötningar med
accessoarer såsom metallspännen, kardborrband
och liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka att
trådar går av och fodret förstörs.
SÄTEN I SKINN
(berörda versioner och marknader)
Ta bort torra fläckar med sämskskinn eller en trasa som
har fuktats lätt och utan att trycka för hårt.
Fläckar av vätskor och gräs tas bort med en torr
disktrasa, utan att gnida. Fortsätt sedan rengöringen
med mjuk trasa eller sämskskinn som har fuktats med
vatten och neutral tvållösning.
Om fläcken inte går att ta bort ska man använda därför
lämpliga specialprodukter och noggrant följa
användningsinstruktionerna.
VARNING! Använd aldrig alkohol. Se till att
rengöringsmedlen du använder inte innehåller alkohol
eller är alkoholbaserade, även vid låga koncentrationer.
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 203

204
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
RATT/VÄXELSPAKSKNOPP KLÄDD
MED ÄKTA LÄDER
Rengöringen av dessa komponenter får endast göras
med vatten och neutral tvål.
Använd aldrig alkohol och/eller alkoholbaserade
produkter.
Före användning av specifika produkter för rengöring av
de invändiga delarna, se till att produkten inte innehåller
alkohol och/eller alkoholbaserade ämnen genom att
noggrant läsa produktens etikett.
Om det droppar rengöringsmedel från vindrutan på
rattens/växelspaksknoppens läder ska det omedelbart
avlägsnas. Tvätta av området med vatten och milt
rengöringsmedel.
VARNING! Vid användning av rattlås, var försiktig vid
placeringen för att undvika nötningsskador på

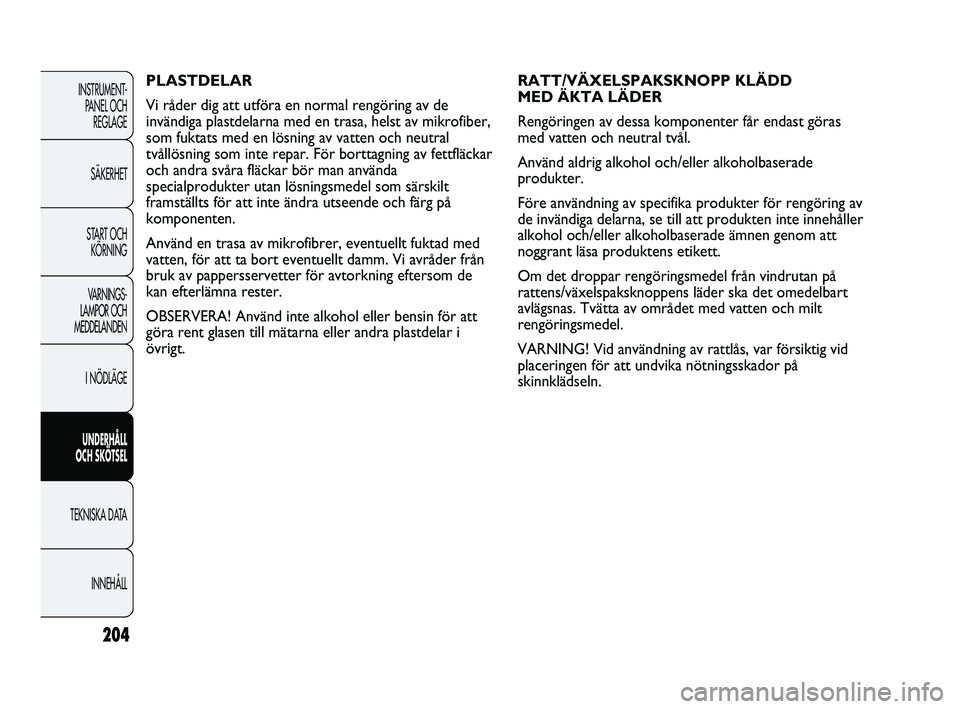

skinnklädseln. PLASTDELAR
Vi råder dig att utföra en normal rengöring av de
invändiga plastdelarna med en trasa, helst av mikrofiber,
som fuktats med en lösning av vatten och neutral
tvållösning som inte repar. För borttagning av fettfläckar
och andra svåra fläckar bör man använda
specialprodukter utan lösningsmedel som särskilt
framställts för att inte ändra utseende och färg på
komponenten.
Använd en trasa av mikrofibrer, eventuellt fuktad med
vatten, för att ta bort eventuellt damm. Vi avråder från
bruk av pappersservetter för avtorkning eftersom de
kan efterlämna rester.
OBSERVERA! Använd inte alkohol eller bensin för att
göra rent glasen till mätarna eller andra plastdelar i
övrigt.
183-204SW PUNTO Abarth 1ed 28-03-2012 13:48 Pagina 204

205
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

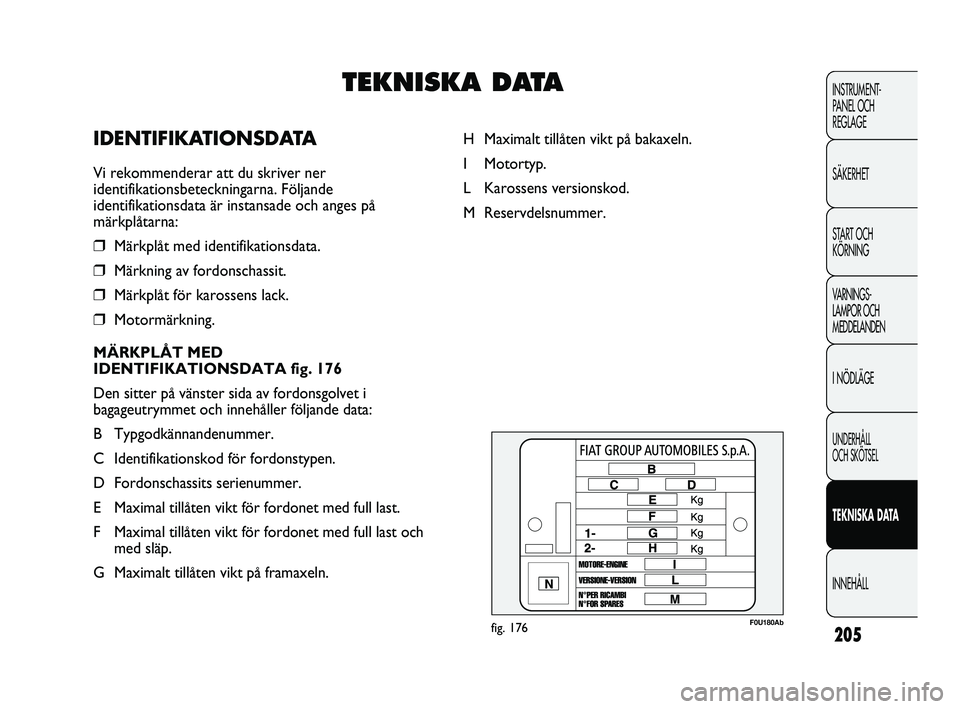

F0U180Abfig. 176
H Maximalt tillåten vikt på bakaxeln.
I Motortyp.
L Karossens versionskod.
M Reservdelsnummer.
TEKNISKA DATA
IDENTIFIKATIONSDATA
Vi rekommenderar att du skriver ner
identifikationsbeteckningarna. Följande
identifikationsdata är instansade och anges på
märkplåtarna:
❒Märkplåt med identifikationsdata.
❒Märkning av fordonschassit.
❒Märkplåt för karossens lack.
❒Motormärkning.
MÄRKPLÅT MED
IDENTIFIKATIONSDATA fig. 176
Den sitter på vänster sida av fordonsgolvet i
bagageutrymmet och innehåller följande data:
B Typgodkännandenummer.
C Identifikationskod för fordonstypen.
D Fordonschassits serienummer.
E Maximal tillåten vikt för fordonet med full last.
F Maximal tillåten vikt för fordonet med full last och
med släp.
G Maximalt tillåten vikt på framaxeln.
205-220SW PUNTO Abarth 1ed 30-03-2012 9:20 Pagina 205

206
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U181Abfig. 177F0U182Abfig. 178

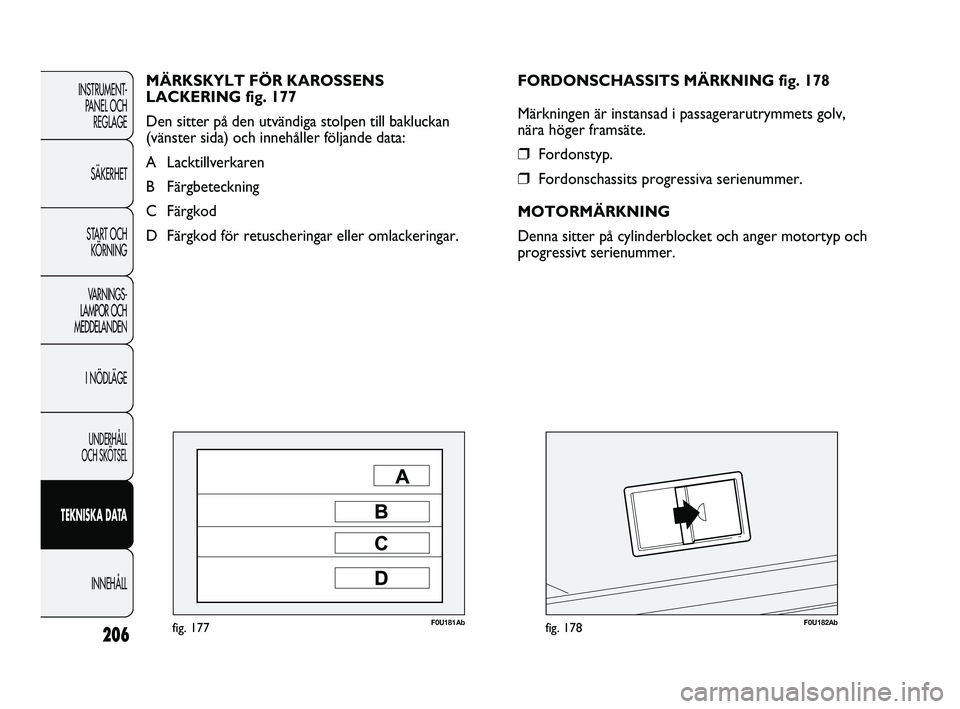

FORDONSCHASSITS MÄRKNING fig. 178
Märkningen är instansad i passagerarutrymmets golv,
nära höger framsäte.
❒Fordonstyp.
❒Fordonschassits progressiva serienummer.
MOTORMÄRKNING
Denna sitter på cylinderblocket och anger motortyp och
progressivt serienummer. MÄRKSKYLT FÖR KAROSSENS
LACKERING fig. 177
Den sitter på den utvändiga stolpen till bakluckan
(vänster sida) och innehåller följande data:
A Lacktillverkaren
B Färgbeteckning
C Färgkod
D Färgkod för retuscheringar eller omlackeringar.
205-220SW PUNTO Abarth 1ed 30-03-2012 9:20 Pagina 206
