Abarth Punto 2012 Drift- och underhållshandbok (in Swedish)

217
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Helsyntetiskt smörjmedel av grad
SAE 5W-40.SELENIA
ABARTH 5W-40
Godkännande
Abarth 0102Enligt
underhållsschema

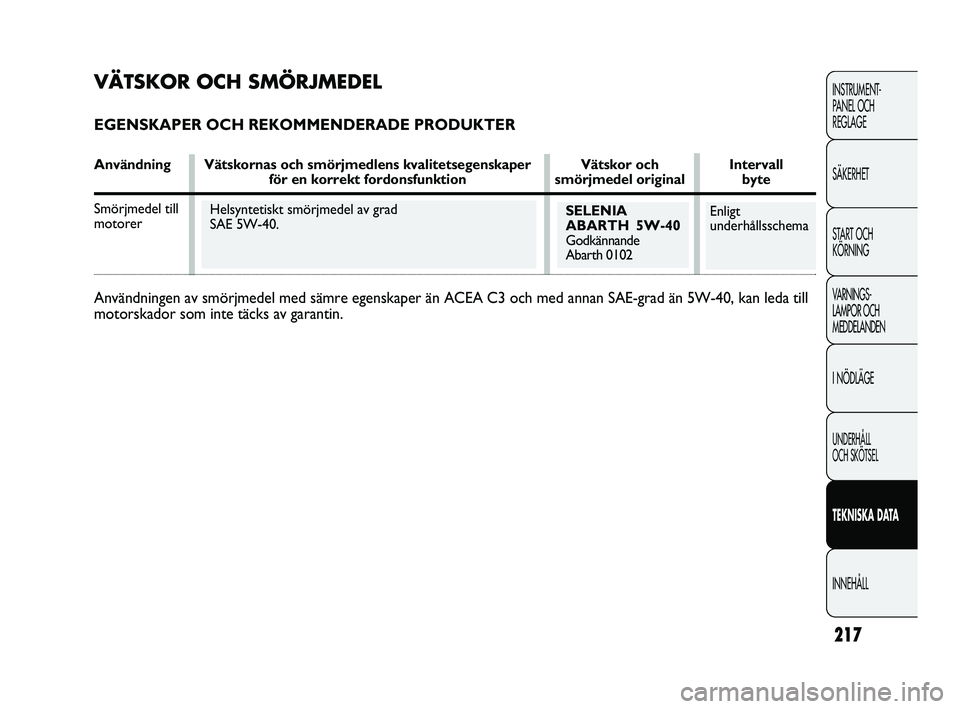

VÄTSKOR OCH SMÖRJMEDEL
EGENSKAPER OCH REKOMMENDERADE PRODUKTER
Användning Vätskornas och smörjmedlens kvalitetsegenskaper Vätskor och Intervallför en korrekt fordonsfunktion smörjmedel original byte
Smörjmedel till
motorer
Användningen av smörjmedel med sämre egenskaper än ACEA C3 och med annan SAE-grad än 5W-40, kan leda till
motorskador som inte täcks av garantin.
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 217

218
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

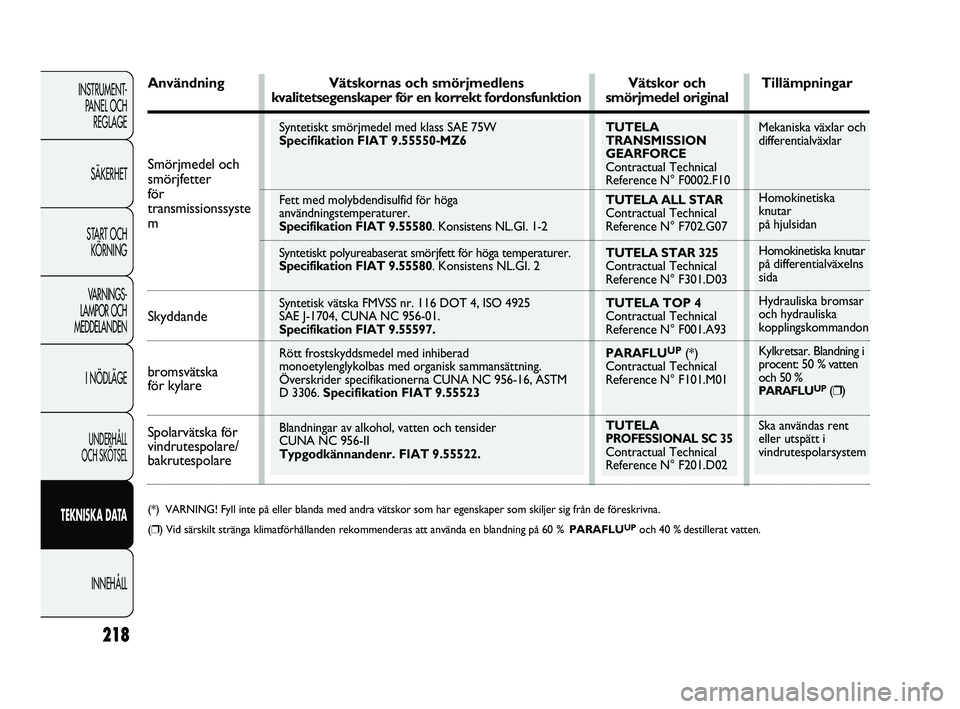

Mekaniska växlar och
differentialväxlar
Homokinetiska
knutar
på hjulsidan
Homokinetiska knutar
på differentialväxelns
sida
Hydrauliska bromsar
och hydrauliska
kopplingskommandon
Kylkretsar. Blandning i
procent: 50 % vatten
och 50 %
PARAFLUUP(❒)
Ska användas rent
eller utspätt i
vindrutespolarsystem
Syntetiskt smörjmedel med klass SAE 75W
Specifikation FIAT 9.55550-MZ6
Fett med molybdendisulfid för höga
användningstemperaturer.
Specifikation FIAT 9.55580. Konsistens NL.GI. 1-2
Syntetiskt polyureabaserat smörjfett för höga temperaturer.
Specifikation FIAT 9.55580. Konsistens NL.GI. 2
Syntetisk vätska FMVSS nr. 116 DOT 4, ISO 4925
SAE J-1704, CUNA NC 956-01.
Specifikation FIAT 9.55597.
Rött frostskyddsmedel med inhiberad
monoetylenglykolbas med organisk sammansättning.
Överskrider specifikationerna CUNA NC 956-16, ASTM
D 3306. Specifikation FIAT 9.55523
Blandningar av alkohol, vatten och tensider
CUNA NC 956-II
Typgodkännandenr. FIAT 9.55522.TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
bromsvätska
för kylare
Spolarvätska för
vindrutespolare/
bakrutespolare Smörjmedel och
smörjfetter
för
transmissionssyste
m
Skyddande Användning Vätskornas och smörjmedlens Vätskor och Tillämpningar
kvalitetsegenskaper för en korrekt fordonsfunktion smörjmedel original
(*) VARNING! Fyll inte på eller blanda med andra vätskor som har egenskaper som skiljer sig från de föreskrivna.
(❒) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 %PARAFLU
UPoch 40 % destillerat vatten.
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 218

219
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
8,05,06,1

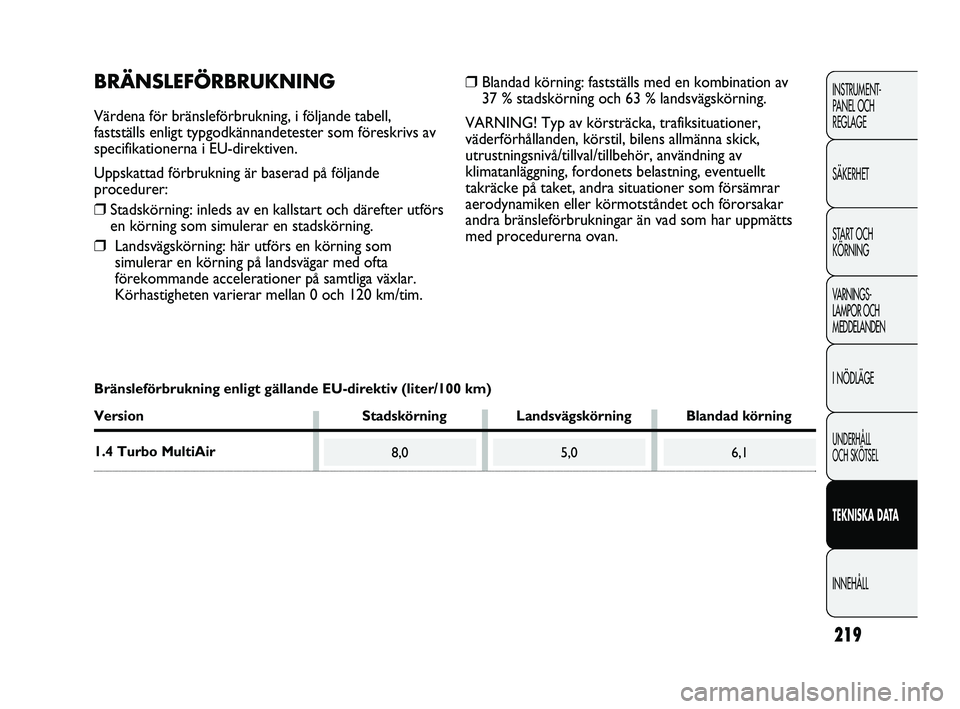

BRÄNSLEFÖRBRUKNING
Värdena för bränsleförbrukning, i följande tabell,
fastställs enligt typgodkännandetester som föreskrivs av
specifikationerna i EU-direktiven.
Uppskattad förbrukning är baserad på följande
procedurer:
❒Stadskörning: inleds av en kallstart och därefter utförs
en körning som simulerar en stadskörning.
❒Landsvägskörning: här utförs en körning som
simulerar en körning på landsvägar med ofta
förekommande accelerationer på samtliga växlar.
Körhastigheten varierar mellan 0 och 120 km/tim.
❒Blandad körning: fastställs med en kombination av
37 % stadskörning och 63 % landsvägskörning.
VARNING! Typ av körsträcka, trafiksituationer,
väderförhållanden, körstil, bilens allmänna skick,
utrustningsnivå/tillval/tillbehör, användning av
klimatanläggning, fordonets belastning, eventuellt
takräcke på taket, andra situationer som försämrar
aerodynamiken eller körmotståndet och förorsakar
andra bränsleförbrukningar än vad som har uppmätts
med procedurerna ovan.
Bränsleförbrukning enligt gällande EU-direktiv (liter/100 km)
Version Stadskörning Landsvägskörning Blandad körning
1.4 Turbo MultiAir
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 219

220
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
142

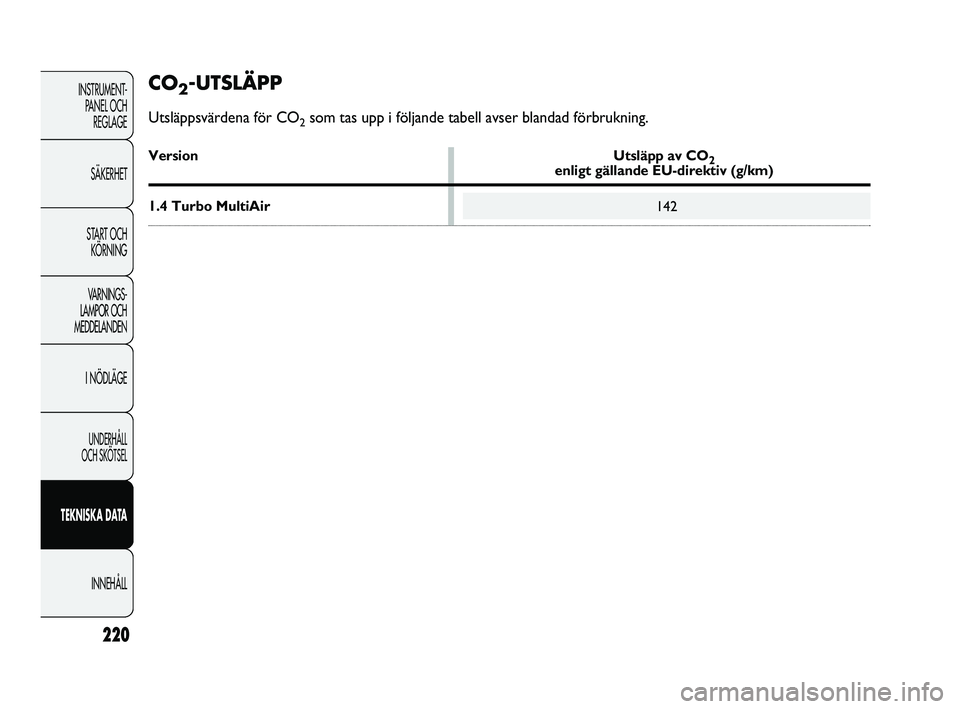

CO2-UTSLÄPP
Utsläppsvärdena för CO2som tas upp i följande tabell avser blandad förbrukning.
Version Utsläpp av CO2enligt gällande EU-direktiv (g/km)
1.4 Turbo MultiAir
205-220SW PUNTO Abarth 1ed 30-03-2012 9:21 Pagina 220

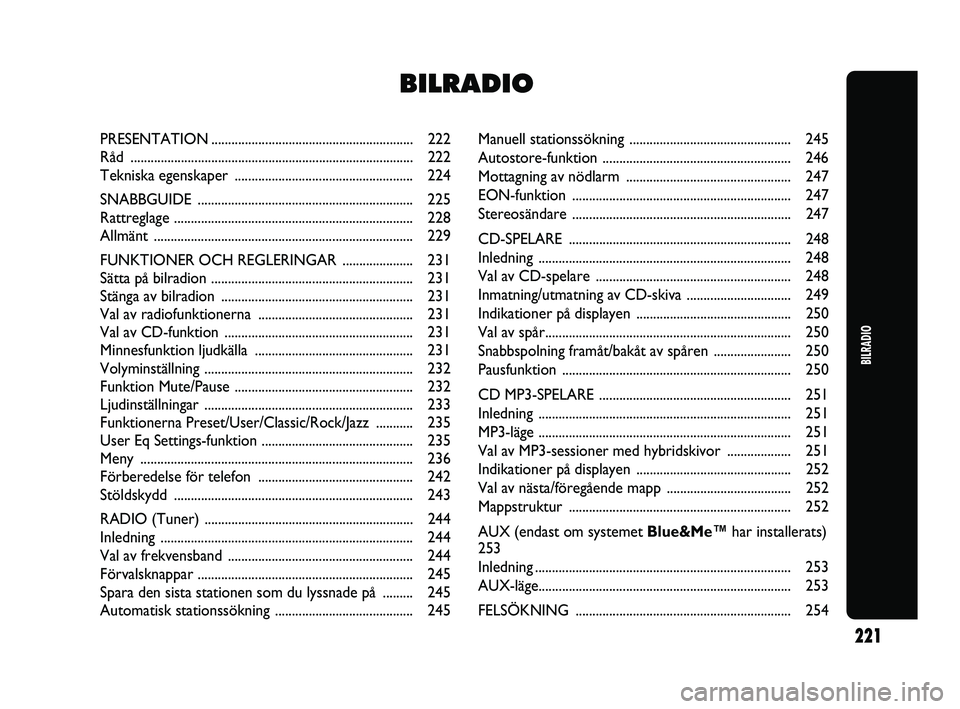

Manuell stationssökning ................................................ 245
Autostore-funktion ........................................................ 246
Mottagning av nödlarm ................................................. 247
EON-funktion ................................................................. 247
Stereosändare .................................................................247
CD-SPELARE ..................................................................248
Inledning ........................................................................... 248
Val av CD-spelare .......................................................... 248
Inmatning/utmatning av CD-skiva ............................... 249
Indikationer på displayen ..............................................250
Val av spår......................................................................... 250
Snabbspolning framåt/bakåt av spåren ....................... 250
Pausfunktion .................................................................... 250
CD MP3-SPELARE ......................................................... 251
Inledning ........................................................................... 251
MP3-läge ........................................................................... 251
Val av MP3-sessioner med hybridskivor ................... 251
Indikationer på displayen ..............................................252
Val av nästa/föregående mapp .....................................252
Mappstruktur .................................................................. 252
AUX (endast om systemet Blue&Me™har installerats)
253
Inledning............................................................................ 253
AUX-läge........................................................................... 253
FELSÖKNING ................................................................ 254
BILRADIO
PRESENTATION ............................................................222
Råd ....................................................................................222

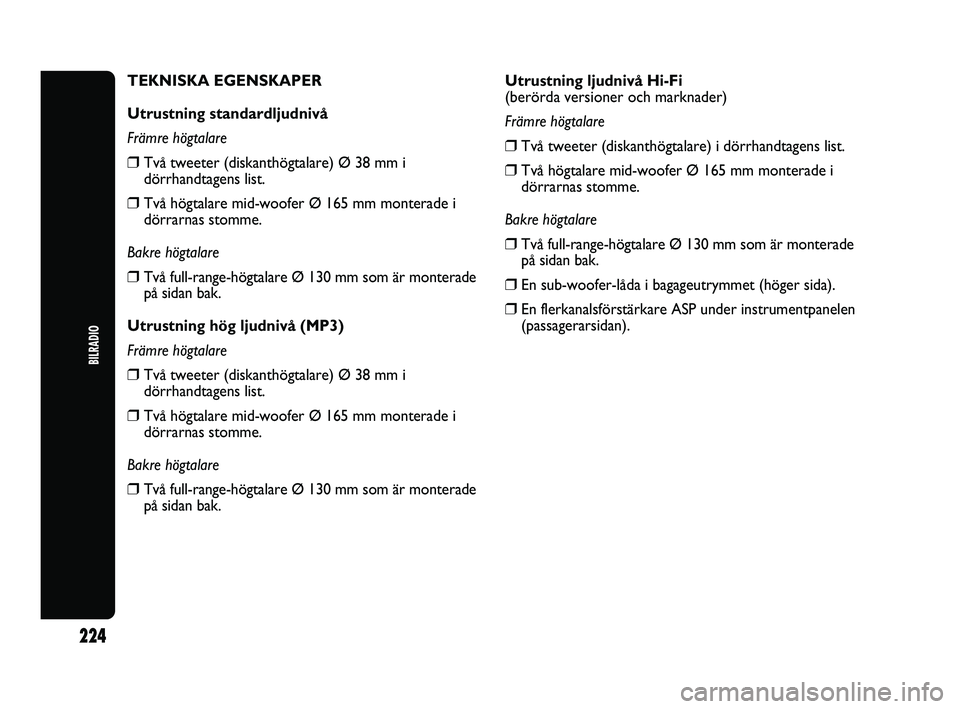

Tekniska egenskaper ..................................................... 224
SNABBGUIDE ................................................................ 225

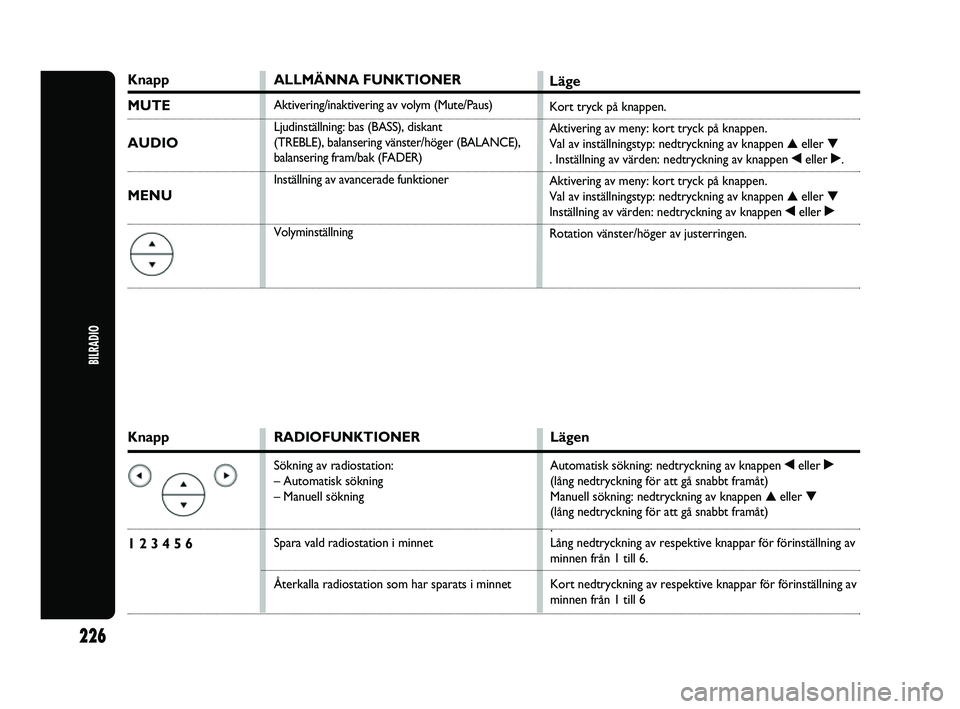

Rattreglage ....................................................................... 228
Allmänt ............................................................................. 229
FUNKTIONER OCH REGLERINGAR ..................... 231
Sätta på bilradion ............................................................ 231
Stänga av bilradion ......................................................... 231
Val av radiofunktionerna .............................................. 231
Val av CD-funktion ........................................................ 231
Minnesfunktion ljudkälla ............................................... 231
Volyminställning .............................................................. 232
Funktion Mute/Pause ..................................................... 232
Ljudinställningar .............................................................. 233
Funktionerna Preset/User/Classic/Rock/Jazz ........... 235
User Eq Settings-funktion ............................................. 235
Meny ................................................................................. 236
Förberedelse för telefon .............................................. 242
Stöldskydd ....................................................................... 243
RADIO (Tuner) ..............................................................244
Inledning ........................................................................... 244
Val av frekvensband ....................................................... 244
Förvalsknappar ................................................................ 245
Spara den sista stationen som du lyssnade på ......... 245
Automatisk stationssökning ......................................... 245
BILRADIO
221
221-256SW PUNTO Abarth 1ed 30-03-2012 9:24 Pagina 221

Skötsel och underhåll
Gör rent täcklisten med en mjuk och antistatisk trasa.
Rengöringsmedel och polermedel kan skada ytan.

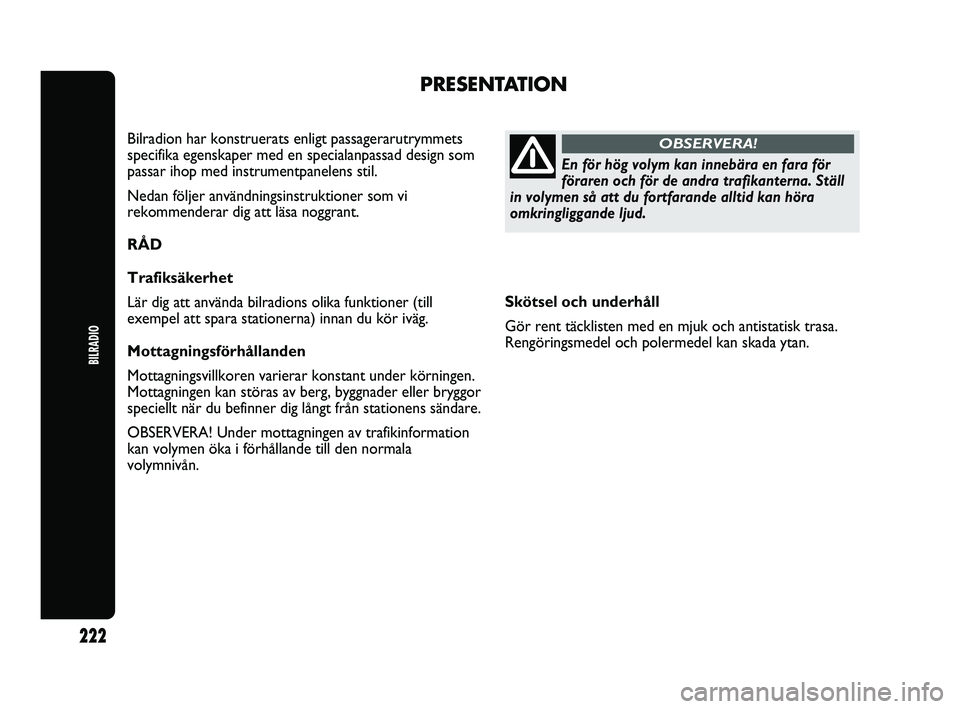

PRESENTATION
Bilradion har konstruerats enligt passagerarutrymmets
specifika egenskaper med en specialanpassad design som
passar ihop med instrumentpanelens stil.
Nedan följer användningsinstruktioner som vi
rekommenderar dig att läsa noggrant.
RÅD
Trafiksäkerhet
Lär dig att använda bilradions olika funktioner (till
exempel att spara stationerna) innan du kör iväg.
Mottagningsförhållanden
Mottagningsvillkoren varierar konstant under körningen.
Mottagningen kan störas av berg, byggnader eller bryggor
speciellt när du befinner dig långt från stationens sändare.
OBSERVERA! Under mottagningen av trafikinformation
kan volymen öka i förhållande till den normala
volymnivån.
En för hög volym kan innebära en fara för
föraren och för de andra trafikanterna. Ställ
in volymen så att du fortfarande alltid kan höra
omkringliggande ljud.
OBSERVERA!
BILRADIO
222
221-256SW PUNTO Abarth 1ed 30-03-2012 9:24 Pagina 222

CD
Smuts, repor eller eventuella skador på CD-skivorna kan
medföra att de hoppar under uppspelningen och ge dålig
ljudkvalitet. För en optimal uppspelning rekommenderar
vi följande:
❒Använd endast CD-skivor med märket:
BILRADIO
223
❒Rengör noga varje CD-skiva från eventuella
fingeravtryck och damm med en mjuk trasa. Håll CD-
skivorna runt kanten och gör rent dem från mitten och
utåt.
❒Använd aldrig kemiska produkter för rengöringen (t ex.
sprayflaskor eller antistatiska medel eller lösningsmedel)
eftersom de kan skada CD-skivornas yta.
❒Lägg tillbaka CD-skivorna i sina fodral när du har lyssnat
klart så att de inte blir skadade.
❒Utsätt inte CD-skivorna för direkt solljus, höga
temperaturer eller fukt under längre tidsperioder.
❒Klistra inga etiketter på CD-skivan eller skriv på ytan
med blyertspennor eller tuschpennor.
❒Använd inte mycket repiga, spruckna eller skadade
CD-skivor eftersom de kan orsaka funktionsfel eller
skador på spelaren.
❒Bästa möjliga ljudåtergivning kräver att du använder
originala CD-skivor. Korrekt funktion garanteras inte
om CD-R/RW-media används som inte har bränts
korrekt och/eller med en maximal kapacitet som
överstiger 650 MB.
❒Använd inte CD-skivornas skyddsblad som finns att
köpa ute i handeln eller skivor med stabilisatorer osv
eftersom de kan fastna i den invändiga mekanismen
och skada skivan.
❒ Om du använder kopieringsskyddade CD-skivor är det
möjligt att det tar några sekunder innan anläggningen
börjar spela dem. Utöver detta går det inte att
garantera att CD-spelaren spelar vilken skyddad skiva
som helst. Om ett kopieringsskydd finns, står det ofta
med små bokstäver eller med svårläslig text på själva
CD-fodralet. Det signaleras av till exempel “COPY
CONTROL”, “COPY PROTECTED”, “THIS CD
CANNOT BE PLAYED ON A PC/MAC” eller
identifieras med hjälp av symboler som till exempel:
❒ CD-spelaren kan läsa de flesta komprimeringssystem
som idag finns att köpa ute i handeln (t ex. LAME,
BLADE, XING, FRAUNHOFER) men läsningen av alla
komprimeringsformat garanteras inte på grund av
utvecklingen av dessa system.
221-256SW PUNTO Abarth 1ed 30-03-2012 9:24 Pagina 223

224
BILRADIO
Utrustning ljudnivå Hi-Fi
(berörda versioner och marknader)
Främre högtalare
❒Två tweeter (diskanthögtalare) i dörrhandtagens list.
❒Två högtalare mid-woofer Ø 165 mm monterade i
dörrarnas stomme.
Bakre högtalare
❒Två full-range-högtalare Ø 130 mm som är monterade
på sidan bak.
❒En sub-woofer-låda i bagageutrymmet (höger sida).
❒En flerkanalsförstärkare ASP under instrumentpanelen
(passagerarsidan). TEKNISKA EGENSKAPER
Utrustning standardljudnivå
Främre högtalare
❒Två tweeter (diskanthögtalare) Ø 38 mm i
dörrhandtagens list.
❒Två högtalare mid-woofer Ø 165 mm monterade i
dörrarnas stomme.
Bakre högtalare
❒Två full-range-högtalare Ø 130 mm som är monterade
på sidan bak.
Utrustning hög ljudnivå (MP3)
Främre högtalare
❒Två tweeter (diskanthögtalare) Ø 38 mm i
dörrhandtagens list.
❒Två högtalare mid-woofer Ø 165 mm monterade i
dörrarnas stomme.
Bakre högtalare
❒Två full-range-högtalare Ø 130 mm som är monterade
på sidan bak.
221-256SW PUNTO Abarth 1ed 30-03-2012 9:24 Pagina 224

225
BILRADIO
SNABBGUIDE
Knapp
FM
AM
MEDIA
ALLMÄNNA FUNKTIONER
Påsättning
Avstängning
Val av radiosändare FM1, FM2, FM Autostore
Val av radiokälla MW1, MW2
Val av källa CD/Media Player (endast med Blue&Me™)/
AUX (endast med Blue&Me™)
Tillvägagångssätt
Kort tryck på knappen.
Kort tryck på knappen
Kort upprepat tryck på knappen
Kort upprepat tryck på knappen
Kort upprepat tryck på knappen
F0U0542m
gON/OFF fig. 1
221-256SW PUNTO Abarth 1ed 30-03-2012 9:24 Pagina 225

Knapp
1 2 3 4 5 6
RADIOFUNKTIONER
Sökning av radiostation:
– Automatisk sökning
– Manuell sökning
Spara vald radiostation i minnet
Återkalla radiostation som har sparats i minnet
Lägen
Automatisk sökning: nedtryckning av knappen ¯eller ˙
(lång nedtryckning för att gå snabbt framåt)
Manuell sökning: nedtryckning av knappen ▲eller ▼
(lång nedtryckning för att gå snabbt framåt)
.
Lång nedtryckning av respektive knappar för förinställning av
minnen från 1 till 6.
Kort nedtryckning av respektive knappar för förinställning av
minnen från 1 till 6
Knapp
MUTE
AUDIO
MENU
ALLMÄNNA FUNKTIONER
Aktivering/inaktivering av volym (Mute/Paus)
Ljudinställning: bas (BASS), diskant
(TREBLE), balansering vänster/höger (BALANCE),
balansering fram/bak (FADER)
Inställning av avancerade funktioner
Volyminställning
Läge
Kort tryck på knappen.
Aktivering av meny: kort tryck på knappen.
Val av inställningstyp: nedtryckning av knappen ▲eller ▼
. Inställning av värden: nedtryckning av knappen ¯eller ˙.
Aktivering av meny: kort tryck på knappen.
Val av inställningstyp: nedtryckning av knappen ▲eller ▼
Inställning av värden: nedtryckning av knappen ¯eller ˙
Rotation vänster/höger av justerringen.
BILRADIO
226
221-256SW PUNTO Abarth 1ed 30-03-2012 9:24 Pagina 226
