Abarth Punto 2012 Manual de Uso e Manutenção (in Portuguese)

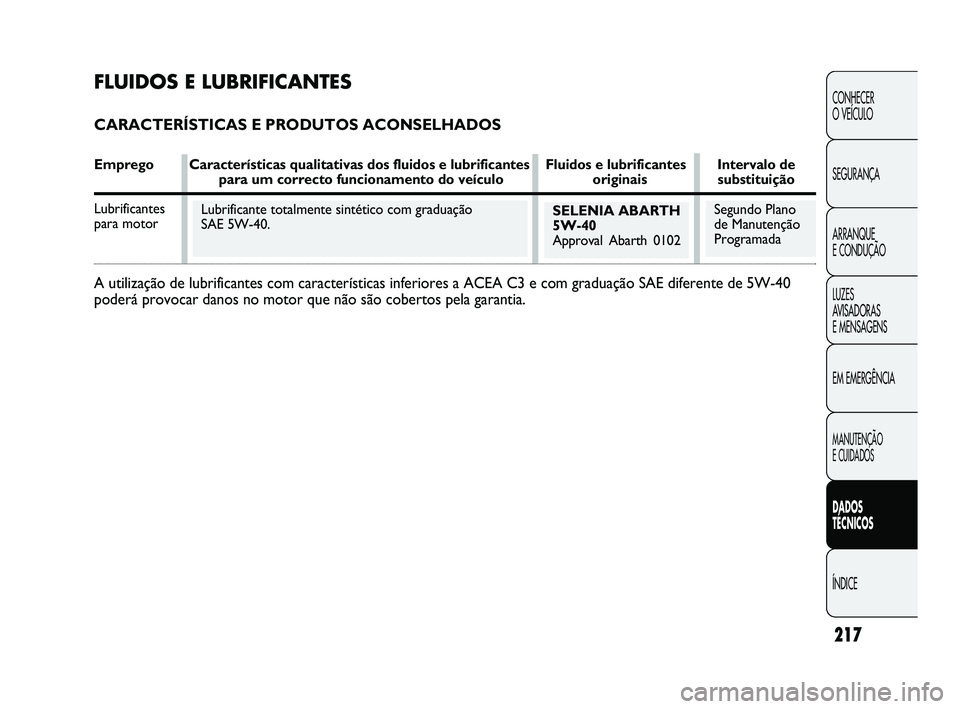

FLUIDOS E LUBRIFICANTES
CARACTERÍSTICAS E PRODUTOS ACONSELHADOS
Emprego Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Intervalo depara um correcto funcionamento do veículooriginaissubstituição
Lubrificantes
para motor
A utilização de lubrificantes com características inferiores a \
ACEA C3 e com graduação SAE diferente de 5W-40
poderá provocar danos no motor que não são cobertos pela garant\
ia.
217
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Lubrificante totalmente sintético com graduação
SAE 5W-40.SELENIA ABARTH
5W-40
Approval Abarth 0102Segundo Plano
de Manutenção
Programada
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 217

TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
Caixa de velocidades
e diferencial
mecânicos
Juntas homocinéticas
lado da roda
Juntas homocinéticas
lado do diferencial
Travões hidráulicos e
comandos hidráulicos
da embraiagem
Circuito de
arrefecimento.
Percentagem de
emprego: 50% água
50%
PARAFLUUP( ❒ )
A utilizar puro ou
diluído nos sistemas
limpa-lava-vidros
Lubrificante sintético de graduação SAE 75W
Qualificação FIAT 9.55550-MZ6
Massa lubrificante com bissulfureto de molibdénio, para
elevadas temperaturas de utilização.
Qualificação FIAT 9.55580. Consistência NL.GI. 1-2
Massa sintética à base de poliureia para altas temperaturas.
Qualificação FIAT 9.55580. Consistência NL.GI. 2
Fluido sintético F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01.
Qualificação FIAT 9.55597
Protector com acção anti-congelante de cor vermelha à base
de glicol monoetilénico inibido com formulação orgânica.
Supera as especificações CUNA NC 956-16, ASTM D 3306.
Qualificação FIAT 9.55523
Mistura de álcoois, água e tensio-activos CUNA NC 956-II
Qualificação FIAT 9.55522 .

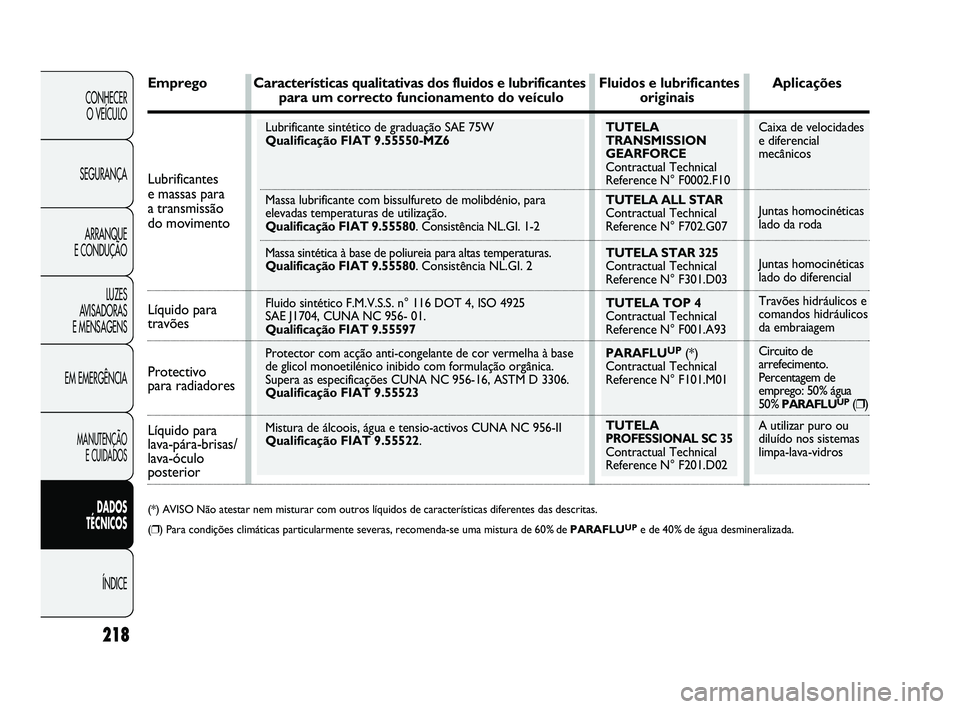

Emprego Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Ap licaçõespara um correcto funcionamento do veículooriginais
(*) AVISO Não atestar nem misturar com outros líquidos de caract\
erísticas diferentes das descritas.
(❒ ) Para condições climáticas particularmente severas, recomenda\
-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
218
CONHECER
O VEÍCULO
SEGURANÇA ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Protectivo
para radiadores
Líquido para
lava-pára-brisas/
lava-óculo
posterior Lubrificantes
e massas para
a transmissão
do movimento
Líquido para
travões
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 218

219
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
8,05,06,1

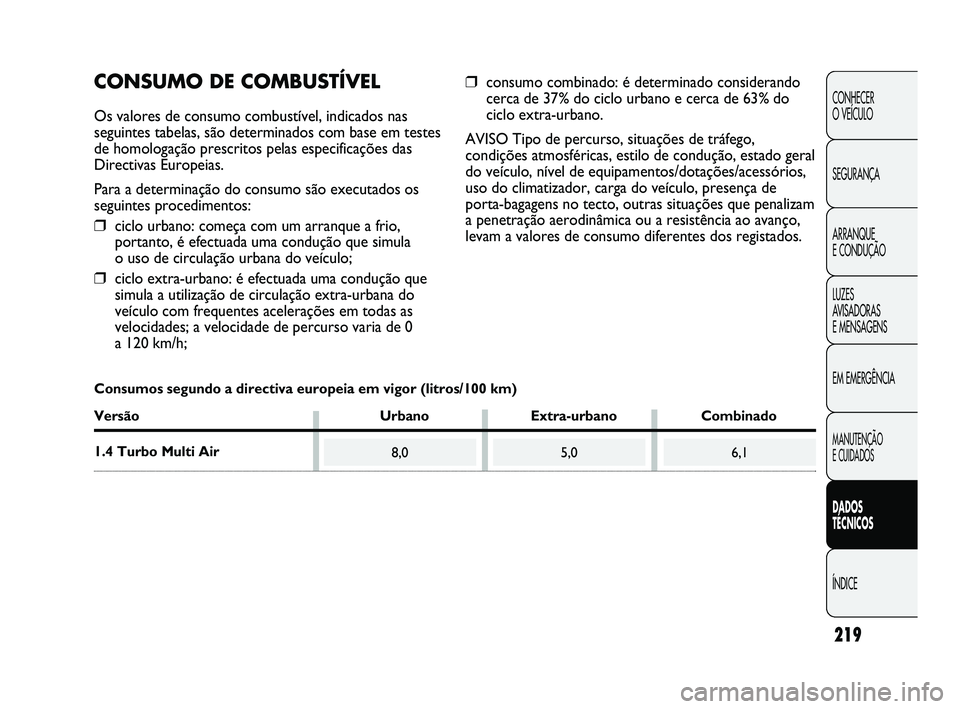

CONSUMO DE COMBUSTÍVEL
Os valores de consumo combustível, indicados nas
seguintes tabelas, são determinados com base em testes
de homologação prescritos pelas especificações das
Directivas Europeias.
Para a determinação do consumo são executados os
seguintes procedimentos:
❒ciclo urbano: começa com um arranque a frio,
portanto, é efectuada uma condução que simula
o uso de circulação urbana do veículo;
❒ciclo extra-urbano: é efectuada uma condução que
simula a utilização de circulação extra-urbana do
veículo com frequentes acelerações em todas as
velocidades; a velocidade de percurso varia de 0
a 120 km/h;
❒consumo combinado: é determinado considerando
cerca de 37% do ciclo urbano e cerca de 63% do
ciclo extra-urbano.
AVISO Tipo de percurso, situações de tráfego,
condições atmosféricas, estilo de condução, estado geral
do veículo, nível de equipamentos/dotações/acessórios,
uso do climatizador, carga do veículo, presença de
porta-bagagens no tecto, outras situações que penalizam
a penetração aerodinâmica ou a resistência ao avanço,
levam a valores de consumo diferentes dos registados.
Consumos segundo a directiva europeia em vigor (litros/100 km)
Versão UrbanoExtra-urbano Combinado
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 219

220
CONHECER O VEÍCULO
SEGURANÇA ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
142

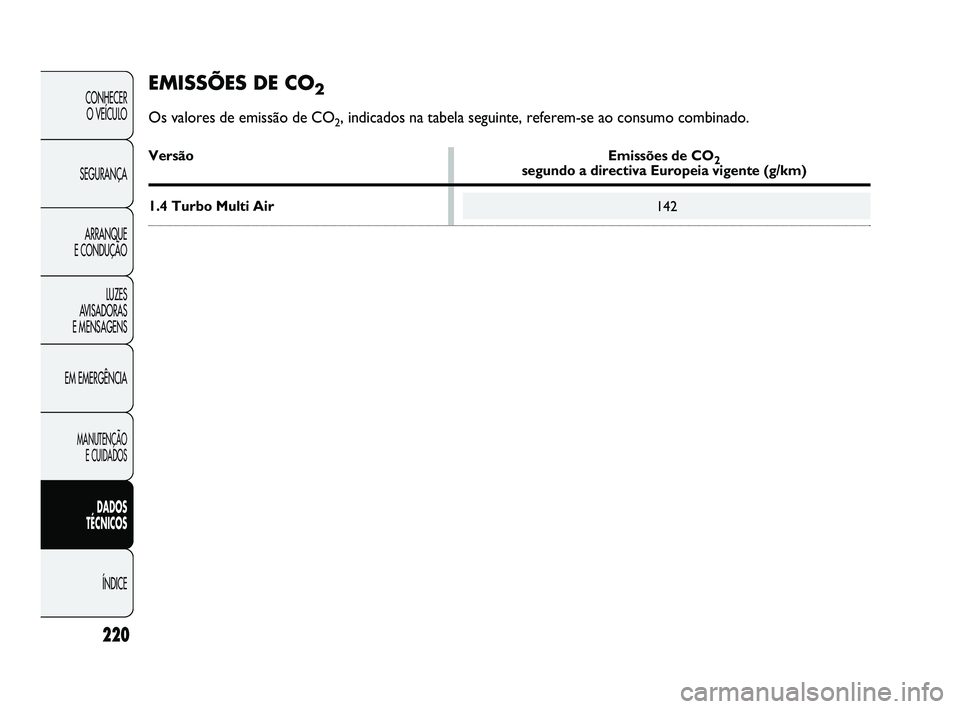

EMISSÕES DE CO2
Os valores de emissão de CO2, indicados na tabela seguinte, referem-se ao consumo combinado.
Versão Emissões de CO2segundo a directiva Europeia vigente (g/km)
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 220

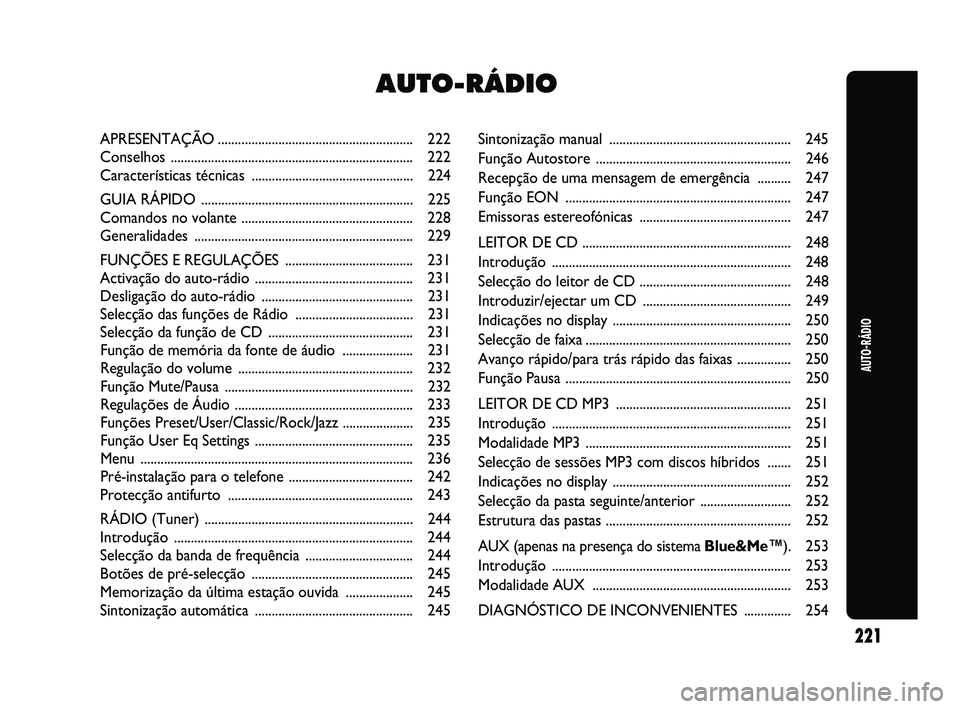

Sintonização manual ...................................................... 245
Função Autostore .......................................................... 246
Recepção de uma mensagem de emergência .......... 247
Função EON ................................................................... 247
Emissoras estereof ónicas ............................................. 247
LEITOR DE CD .............................................................. 248
Introdução .......................................................................\
248
Selecção do leitor de CD ............................................. 248
Introduzir/ejectar um CD ............................................ 249
Indicações no display ..................................................... 250
Selecção de faixa ............................................................. 250
Avanço rápido/para trás rápido das faixas ................ 250
Função Pausa ................................................................... 250
LEITOR DE CD MP3 .................................................... 251
Introdução .......................................................................\
251
Modalidade MP3 ............................................................. 251
Selecção de sessões MP3 co m discos híbridos ....... 251
Indicações no display ..................................................... 252
Selecção da pasta seguinte/anterio r ...........................252
Estrutura das pastas ....................................................... 252
AUX (apenas na presença do sistema Blue&Me™). 253
Introdução .......................................................................\
253
Modalidade AUX ........................................................... 253
DIAGNÓSTICO DE INCO NVENIENTES .............. 254
AUTO-RÁDIO
APRESENTAÇÃO .......................................................... 222
Conselhos .......................................................................\
. 222

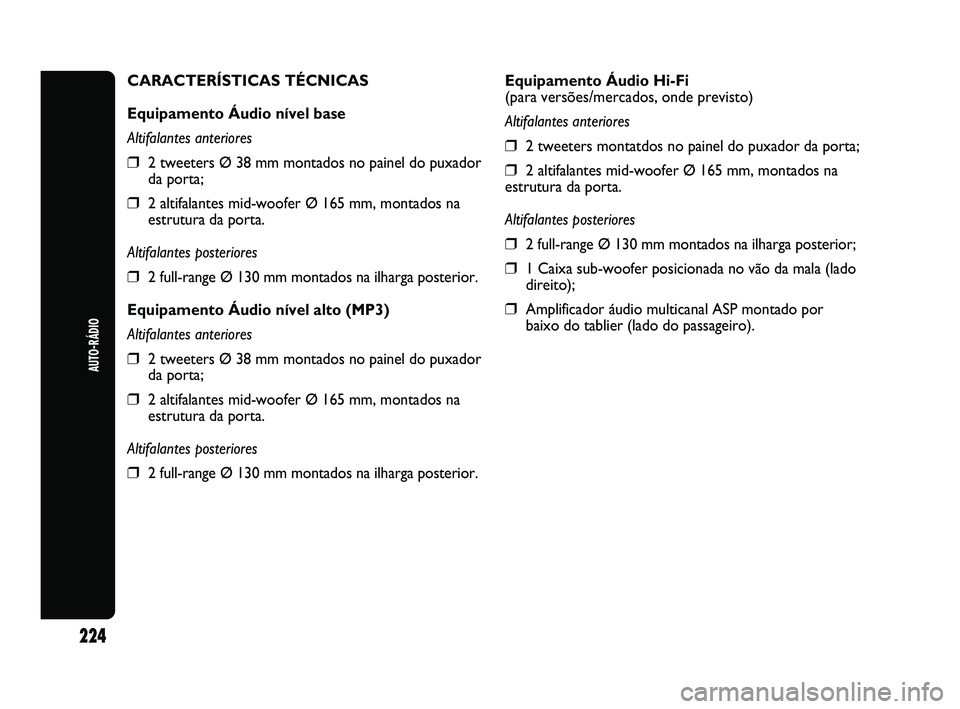

Características técnicas ................................................ 224

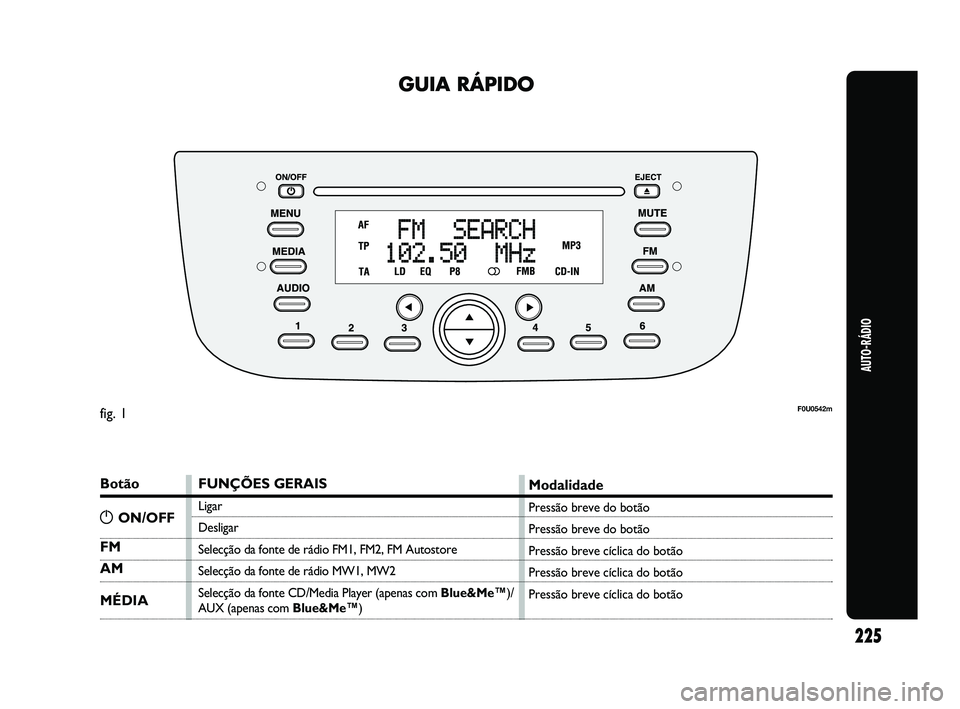

GUIA RÁPIDO ............................................................... 225
Comandos no vo lante ................................................... 228
Generalidades ................................................................. 229
FUNÇÕES E R EGULAÇÕES ...................................... 231
Activação do auto-rádio ............................................... 231
Desligação do auto-rádio ............................................. 231
Selecção das funções de Rádi o ...................................231
Selecção da função de CD ........................................... 231
Função de memória da fo nte de áudio ..................... 231
Regulação do volume .................................................... 232
Função Mute/Pau sa ........................................................ 232
Regulações de Áudio ..................................................... 233
Funções Preset/User/Classic /Rock/Jazz ..................... 235
Função User Eq Settings ............................................... 235
Menu ........................................................................\
......... 236
Pré-instalação para o telefone ..................................... 242
Protecção antifurto ....................................................... 243
RÁDIO (Tune r) .............................................................. 244
Introdução .......................................................................\
244
Selecção da banda de frequência ................................ 244
Botões de pré-sel ecção ................................................ 245
Memorização da última estação ouvida .................... 245
Sintonização automática ............................................... 245
AUTO-RÁDIO
221
221-256 PUNTO Abarth P 1ed 8-02-2012 16:10 Pagina 221

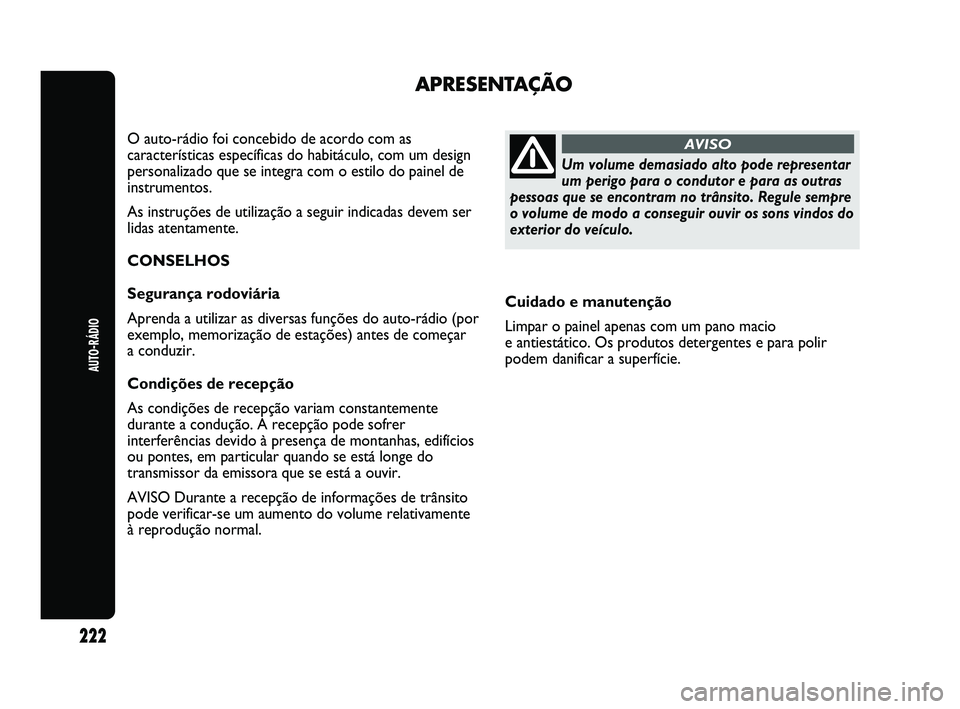

Cuidado e manutenção
Limpar o painel apenas com um pano macio
e antiestático. Os produtos detergentes e para polir
podem danificar a superfície.
APRESENTAÇÃO
O auto-rádio foi concebido de acordo com as
características específicas do habitáculo, com um design
personalizado que se integra com o estilo do painel de
instrumentos.
As instruções de utilização a seguir indicadas devem ser
lidas atentamente.
CONSELHOS
Segurança rodoviária
Aprenda a utilizar as diversas funções do auto-rádio (por
exemplo, memorização de estações) antes de começar
a conduzir.
Condições de recepção
As condições de recepção variam constantemente
durante a condução. A recepção pode sofrer
interferências devido à presença de montanhas, edifícios
ou pontes, em particular quando se está longe do
transmissor da emissora que se está a ouvir.
AVISO Durante a recepção de informações de trânsito
pode verificar-se um aumento do volume relativamente
à reprodução normal.
Um volume demasiado alto pode representar
um perigo para o condutor e para as outras
pessoas que se encontram no trânsito. Regule sempre
o volume de modo a conseguir ouvir os sons vindos do
exterior do veículo.
AVISO
AUTO-RÁDIO
222
221-256 PUNTO Abarth P 1ed 8-02-2012 16:10 Pagina 222

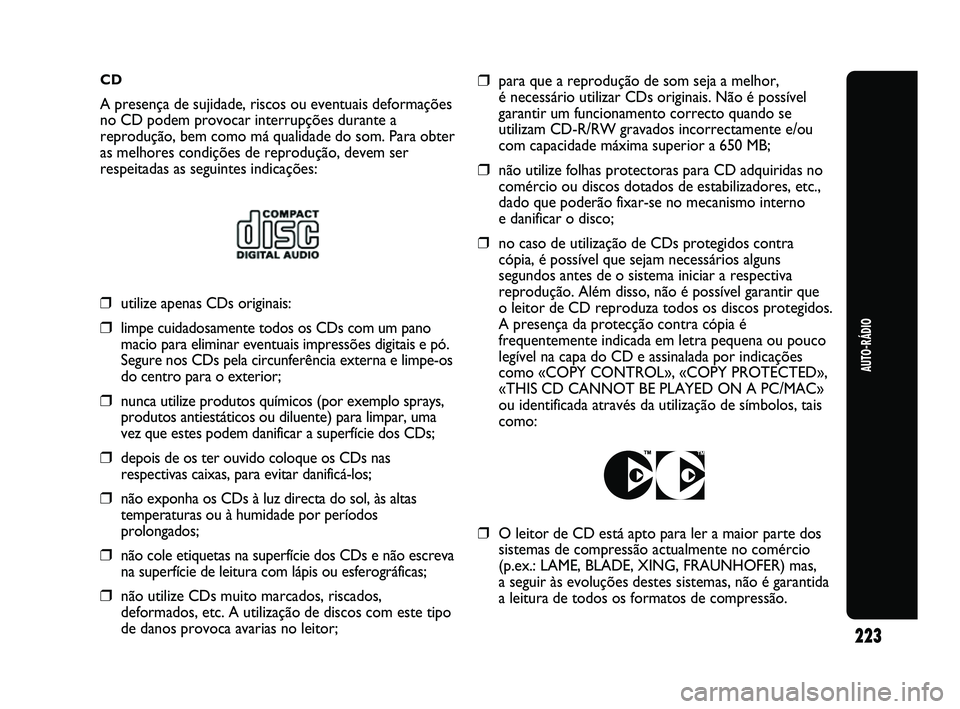

CD
A presença de sujidade, riscos ou eventuais deformações
no CD podem provocar interrupções durante a
reprodução, bem como má qualidade do som. Para obter
as melhores condições de reprodução, devem ser
respeitadas as seguintes indicações:
AUTO-RÁDIO
223
❒utilize apenas CDs originais:
❒limpe cuidadosamente todos os CDs com um pano
macio para eliminar eventuais impressões digitais e pó.
Segure nos CDs pela circunferência externa e limpe-os
do centro para o exterior;
❒nunca utilize produtos químicos (por exemplo sprays,
produtos antiestáticos ou diluente) para limpar, uma
vez que estes podem danificar a superfície dos CDs;
❒depois de os ter ouvido coloque os CDs nas
respectivas caixas, para evitar danificá-los;
❒não exponha os CDs à luz directa do sol, às altas
temperaturas ou à humidade por períodos
prolongados;
❒não cole etiquetas na superfície dos CDs e não escreva
na superfície de leitura com lápis ou esferográficas;
❒não utilize CDs muito marcados, riscados,
deformados, etc. A utilização de discos com este tipo
de danos provoca avarias no leitor;
❒para que a reprodução de som seja a melhor,
é necessário utilizar CDs originais. Não é possível
garantir um funcionamento correcto quando se
utilizam CD-R/RW gravados incorrectamente e/ou
com capacidade máxima superior a 650 MB;
❒não utilize folhas protectoras para CD adquiridas no
comércio ou discos dotados de estabilizadores, etc.,
dado que poderão fixar-se no mecanismo interno
e danificar o disco;
❒ no caso de utilização de CDs protegidos contra
cópia, é possível que sejam necessários alguns
segundos antes de o sistema iniciar a respectiva
reprodução. Além disso, não é possível garantir que
o leitor de CD reproduza todos os discos protegidos.
A presença da protecção contra cópia é
frequentemente indicada em letra pequena ou pouco
legível na capa do CD e assinalada por indicações
como «COPY CONTROL», «COPY PROTECTED»,
«THIS CD CANNOT BE PLAYED ON A PC/MAC»
ou identificada através da utilização de símbolos, tais
como:
❒O leitor de CD está apto para ler a maior parte dos
sistemas de compressão actualmente no comércio
(p.ex.: LAME, BLADE, XING, FRAUNHOFER) mas,
a seguir às evoluções destes sistemas, não é garantida
a leitura de todos os formatos de compressão.
221-256 PUNTO Abarth P 1ed 8-02-2012 16:10 Pagina 223

224
AUTO-RÁDIO
Equipamento Áudio Hi-Fi
(para versões/mercados, onde previsto)
Altifalantes anteriores
❒2 tweeters montatdos no painel do puxador da porta;
❒2 altifalantes mid-woofer Ø 165 mm, montados na
estrutura da porta.
Altifalantes posteriores
❒2 full-range Ø 130 mm montados na ilharga posterior;
❒1 Caixa sub-woofer posicionada no vão da mala (lado
direito);
❒Amplificador áudio multicanal ASP montado por
baixo do tablier (lado do passageiro).
CARACTERÍSTICAS TÉCNICAS
Equipamento Áudio nível base
Altifalantes anteriores
❒2 tweeters Ø 38 mm montados no painel do puxador
da porta;
❒2 altifalantes mid-woofer Ø 165 mm, montados na
estrutura da porta.
Altifalantes posteriores
❒2 full-range Ø 130 mm montados na ilharga posterior.
Equipamento Áudio nível alto (MP3)
Altifalantes anteriores
❒2 tweeters Ø 38 mm montados no painel do puxador
da porta;
❒2 altifalantes mid-woofer Ø 165 mm, montados na
estrutura da porta.
Altifalantes posteriores
❒2 full-range Ø 130 mm montados na ilharga posterior.
221-256 PUNTO Abarth P 1ed 8-02-2012 16:10 Pagina 224

225
AUTO-RÁDIO
GUIA RÁPIDO
Botão
FM
AM
MÉDIA
FUNÇÕES GERAIS
Ligar
Desligar
Selecção da fonte de rádio FM1, FM2, FM Autostore
Selecção da fonte de rádio MW1, MW2
Selecção da fonte CD/Media Player (apenas com Blue&Me™)/
AUX (apenas com Blue&Me™)
Modalidade
Pressão breve do botão
Pressão breve do botão
Pressão breve cíclica do botão
Pressão breve cíclica do botão
Pressão breve cíclica do botão
F0U0542m
gON/OFF
fig. 1
221-256 PUNTO Abarth P 1ed 8-02-2012 16:10 Pagina 225

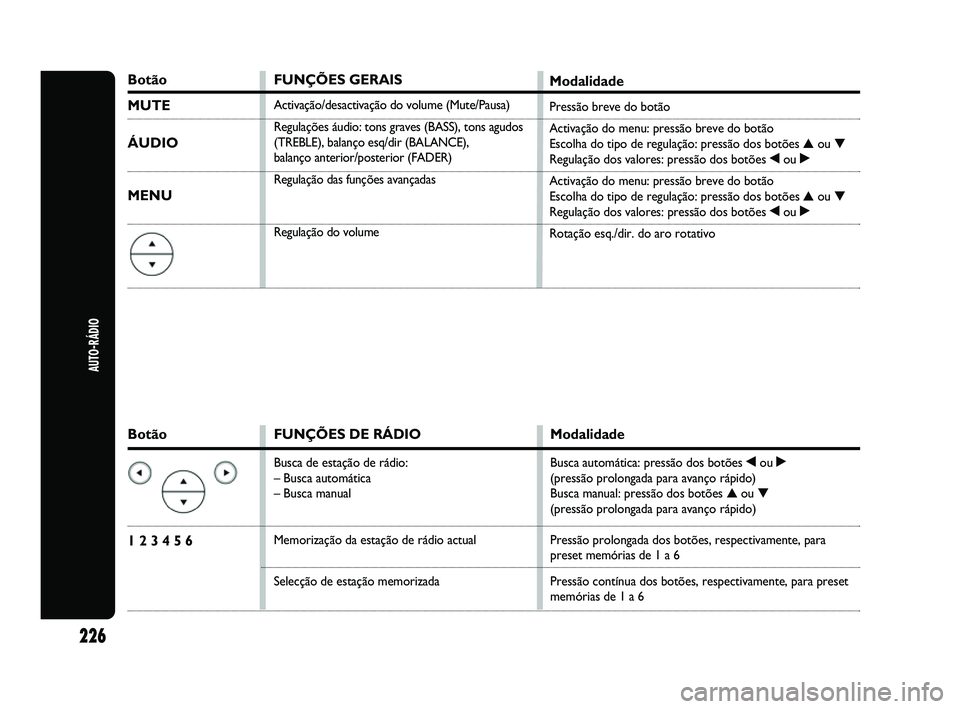

Botão
1 2 3 4 5 6
FUNÇÕES DE RÁDIO
Busca de estação de rádio:
– Busca automática
– Busca manual
Memorização da estação de rádio actual
Selecção de estação memorizada
Modalidade
Busca automática: pressão dos botões ¯ou ˙
(pressão prolongada para avanço rápido)
Busca manual: pressão dos botões ▲ou ▼
(pressão prolongada para avanço rápido)
Pressão prolongada dos botões, respectivamente, para
preset memórias de 1 a 6
Pressão contínua dos botões, respectivamente, para preset
memórias de 1 a 6
Botão
MUTE
ÁUDIO
MENU
FUNÇÕES GERAIS
Activação/desactivação do volume (Mute/Pausa)
Regulações áudio: tons graves (BASS), tons agudos
(TREBLE), balanço esq/dir (BALANCE),
balanço anterior/posterior (FADER)
Regulação das funções avançadas
Regulação do volume
Modalidade
Pressão breve do botão
Activação do menu: pressão breve do botão
Escolha do tipo de regulação: pressão dos botões ▲ou ▼
Regulação dos valores: pressão dos botões ¯ou ˙
Activação do menu: pressão breve do botão
Escolha do tipo de regulação: pressão dos botões ▲ou ▼
Regulação dos valores: pressão dos botões ¯ou ˙
Rotação esq./dir. do aro rotativo
AUTO-RÁDIO
226
221-256 PUNTO Abarth P 1ed 8-02-2012 16:10 Pagina 226
