Abarth Punto 2012 Manual de Uso e Manutenção (in Portuguese)

Versão1.4 Turbo Multi Air
Código do tipo955A8000
Ciclo Otto
Número e posição dos cilindros4 em linha
Diâmetro e curso dos pistões mm 72 x 84
Cilindrada total cm31368
Relação de compressão 9,8 ± 0,2
Potência máxima (CEE) kW120
CV 163
regime correspondente rpm5500
Binário máximo (CEE) NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
regime correspondente rpm 22502500
Velas de ignição NGK IKR9F8
Combustível Gasolina verde sem chumbo
95 RON
(Especificação EN228)
207
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

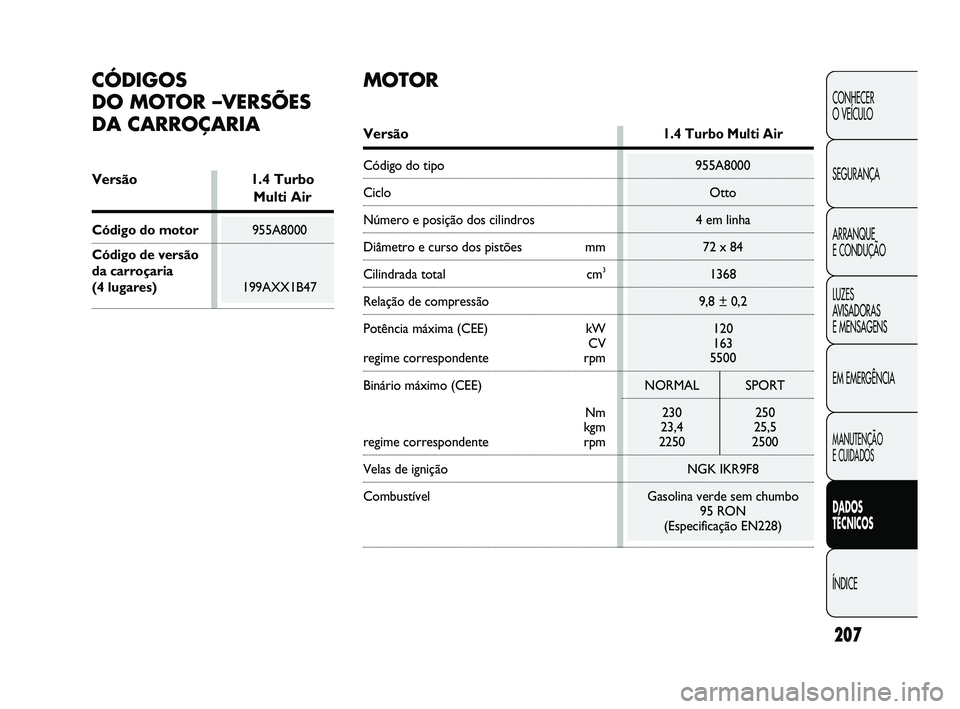

CÓDIGOS
DO MOTOR –VERSÕES
DA CARROÇARIA
Versão 1.4 Turbo
Multi Air
Código do motor 955A8000
Código de versão
da carroçaria
(4 lugares) 199AXX1B47
MOTOR
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 207

208
CONHECER O VEÍCULO
SEGURANÇA ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICECom comando hidráulico Anterior
Modificações ou reparações do sistema de alimentação e\
fectuadas de modo incorrecto
e sem ter em conta as características técnicas do sistema, podem c\
ausar anomalias de
funcionamento com riscos de incêndio.
AVISO
Injecção electrónica Multipoint sequencial faseada com controlo\
electrónico, com turbo intercooler

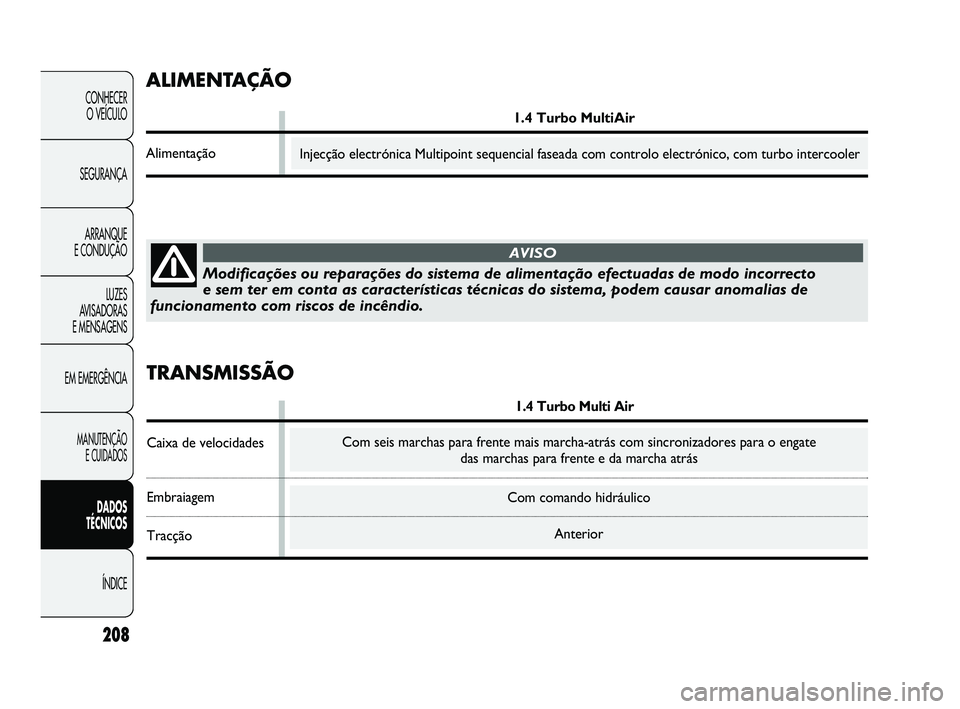

ALIMENTAÇÃO
1.4 Turbo MultiAir
Alimentação
Com seis marchas para frente mais marcha-atrás com sincronizadores pa\
ra o engate
das marchas para frente e da marcha atrás
TRANSMISSÃO
1.4 Turbo Multi Air
Caixa de velocidades
Embraiagem
Tracção
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 208

De pinhão e cremalheira com direcção assistida eléctrica11
DIRECÇÃO
Tipo
Diâmetro de viragem (entre os passeios) m
De disco autoventiladosDe disco
Comandado por alavanca manual, agindo nos travões posteriores
209
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
De eixo de torção com rodas interligadas
De rodas independentes do tipo Mc Pherson com barra estabilizadora

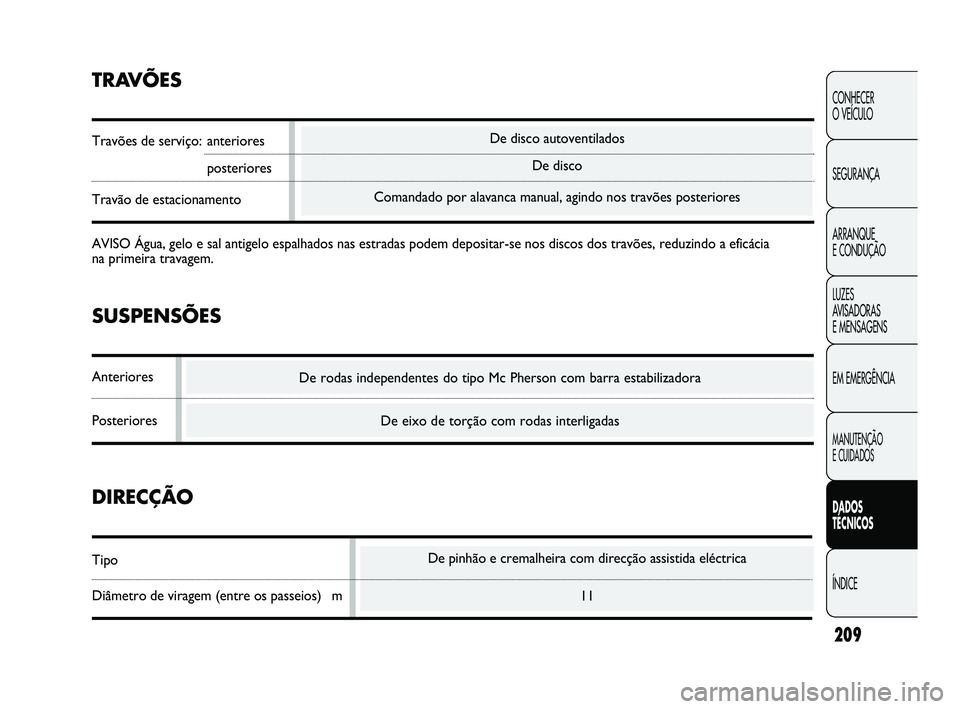

TRAVÕES
Travões de serviço: anteriores
posteriores
Travão de estacionamento
AVISO Água, gelo e sal antigelo espalhados nas estradas podem deposit\
ar-se nos discos dos travões, reduzindo a eficácia
na primeira travagem.
SUSPENSÕES
Anteriores
Posteriores
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 209

F0U183Abfig. 179

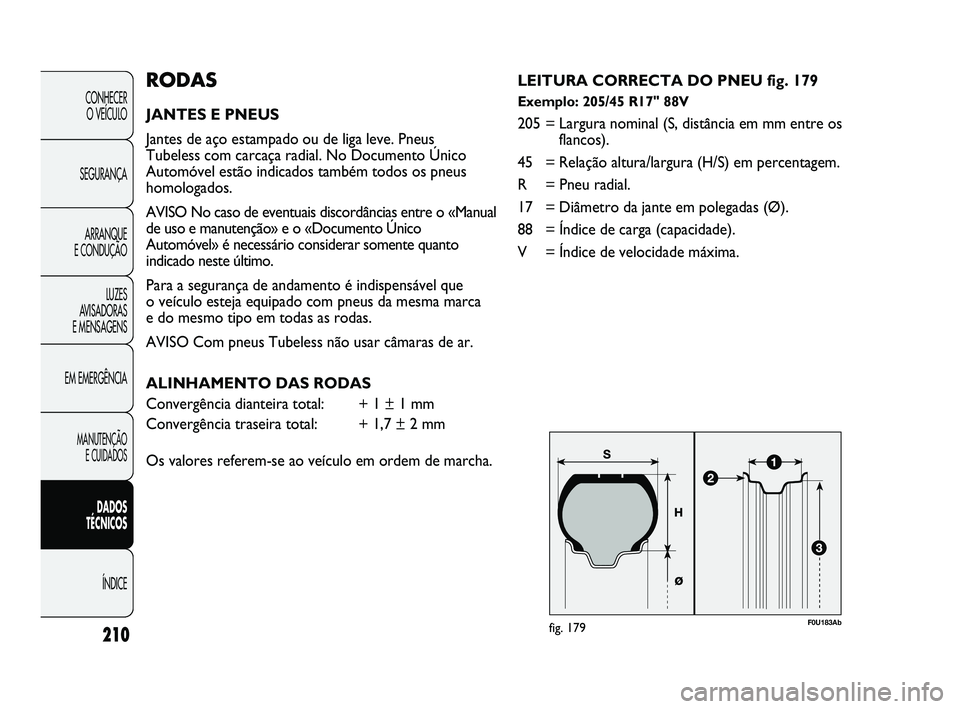

RODAS
JANTES E PNEUS
Jantes de aço estampado ou de liga leve. Pneus
Tubeless com carcaça radial. No Documento Único
Automóvel estão indicados também todos os pneus
homologados.
AVISO No caso de eventuais discordâncias entre o «Manual
de uso e manutenção» e o «Documento Único
Automóvel» é necessário considerar somente quanto
indicado neste último.
Para a segurança de andamento é indispensável que
o veículo esteja equipado com pneus da mesma marca
e do mesmo tipo em todas as rodas.
AVISO Com pneus Tubeless não usar câmaras de ar.
ALINHAMENTO DAS RODAS
Convergência dianteira total: + 1 ± 1 mm
Convergência traseira total: + 1,7 ± 2 mm
Os valores referem-se ao veículo em ordem de marcha.LEITURA CORRECTA DO PNEU fig. 179Exemplo: 205/45 R17" 88V
205 = Largura nominal (S, distância em mm entre os
flancos).
45 = Relação altura/largura (H/S) em percentagem.
R = Pneu radial.
17 = Diâmetro da jante em polegadas (Ø).
88 = Índice de carga (capacidade).
V = Índice de velocidade máxima.
210
CONHECER O VEÍCULO
SEGURANÇA ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 210

211
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

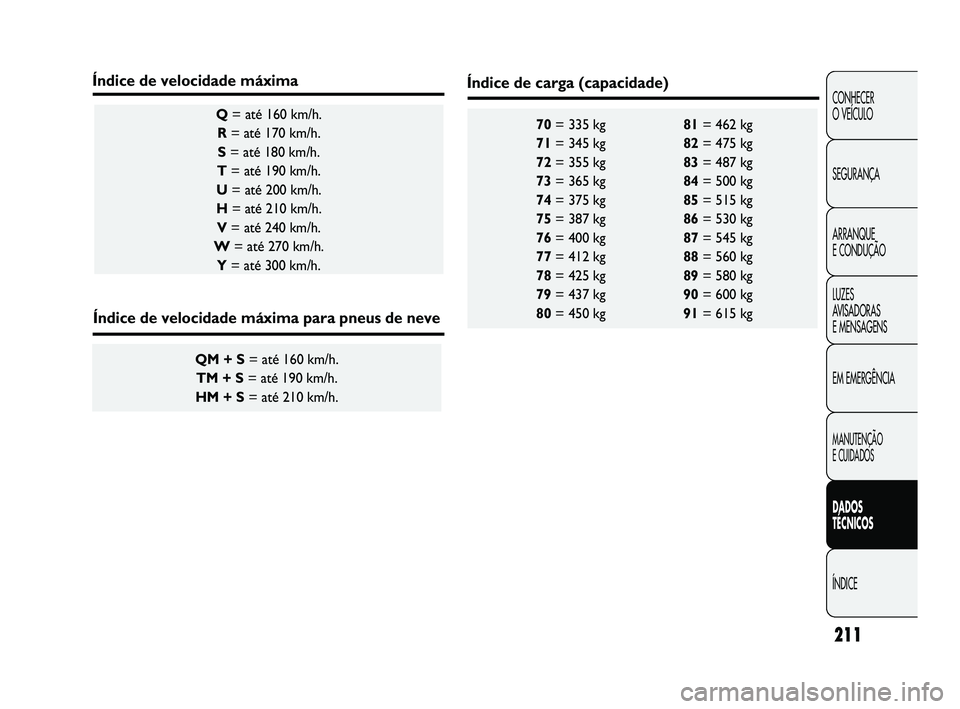

70 = 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg Q= até 160 km/h.
R = até 170 km/h.
S = até 180 km/h.
T = até 190 km/h.
U = até 200 km/h.
H = até 210 km/h.
V = até 240 km/h.
W = até 270 km/h.
Y = até 300 km/h.
QM + S = até 160 km/h.
TM + S = até 190 km/h.
HM + S = até 210 km/h.
Índice de velocidade máxima
Índice de velocidade máxima para pneus de neve
Índice de carga (capacidade)
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 211

212
CONHECER O VEÍCULO
SEGURANÇA ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

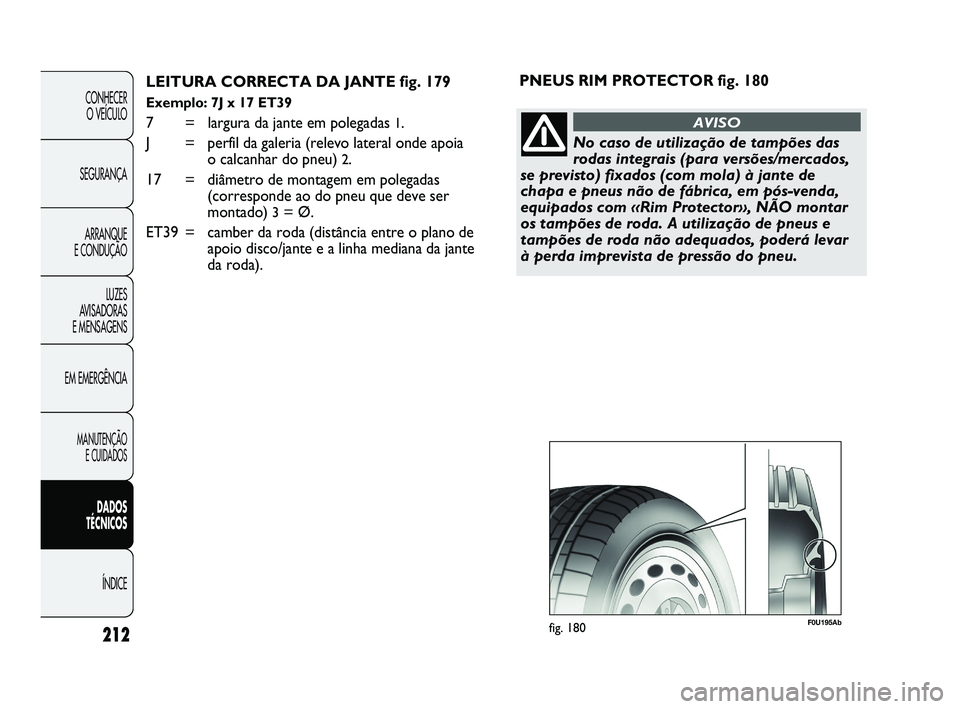

LEITURA CORRECTA DA JANTE fig. 179
Exemplo: 7J x 17 ET39
7 = largura da jante em polegadas 1.
J = perfil da galeria (relevo lateral onde apoia o calcanhar do pneu)
2.
17 = diâmetro de montagem em polegadas (corresponde ao do pneu que deve ser
montado)
3= Ø.
ET39 = camber da roda (distância entre o plano de apoio disco/jante e a linha mediana da jante
da roda). PNEUS RIM PROTECTOR fig. 180
No caso de utilização de tampões das
rodas integrais (para versões/mercados,
se previsto) fixados (com mola) à jante de
chapa e pneus não de fábrica, em pós-venda,
equipados com «Rim Protector», NÃO montar
os tampões de roda. A utilização de pneus e
tampões de roda não adequados, poderá levar
à perda imprevista de pressão do pneu.
AVISO
F0U195Abfig. 180
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 212

213
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

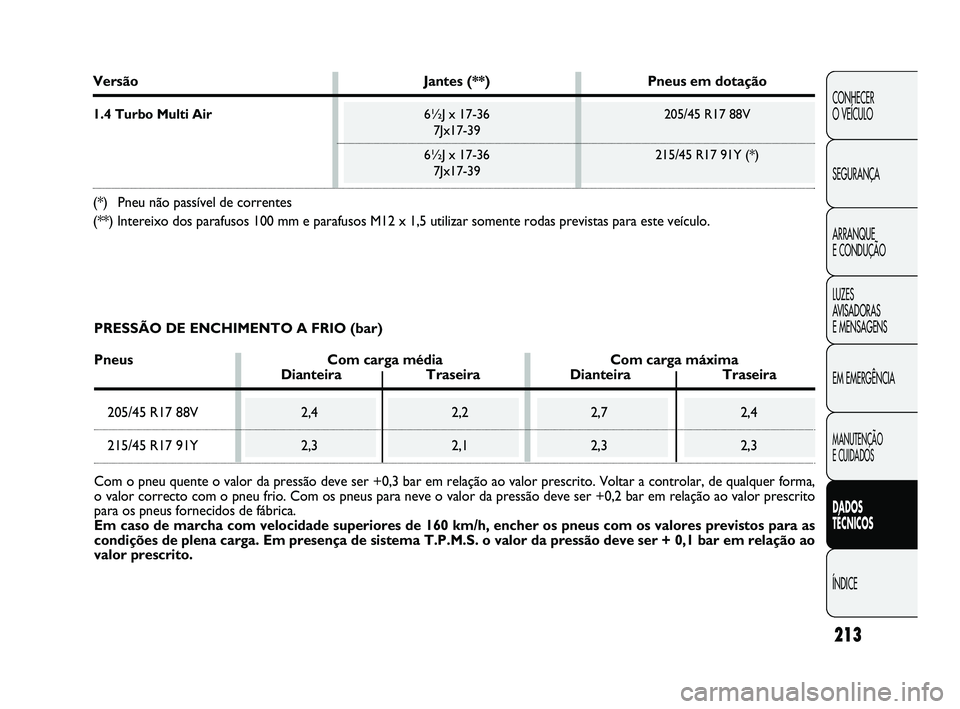

Versão Jantes (**)Pneus em dotação
1.4 Turbo Multi Air 6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Pneu não passível de correntes
(**) Intereixo dos parafusos 100 mm e parafusos M12 x 1,5 utilizar som\
ente rodas previstas para este veículo.
PRESSÃO DE ENCHIMENTO A FRIO (bar)
Pneus Com carga média Com carga máxima
Dianteira TraseiraDianteira Traseira
205/45 R17 88V 2,42,22,7 2,4
215/45 R17 91Y 2,32,12,3 2,3
Com o pneu quente o valor da pressão deve ser +0,3 bar em relaçã\
o ao valor prescrito. Voltar a controlar, de qualquer forma,
o valor correcto com o pneu frio. Com os pneus para neve o valor da pres\
são deve ser +0,2 bar em relação ao valor prescrito
para os pneus fornecidos de fábrica.
Em caso de marcha com velocidade superiores de 160 km/h, encher os pneus\
com os valores previstos para as
condições de plena carga. Em presença de sistema T.P.M.S. o val\
or da pressão deve ser + 0,1 bar em relação ao
valor prescrito.
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 213

214
CONHECER O VEÍCULO
SEGURANÇA ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

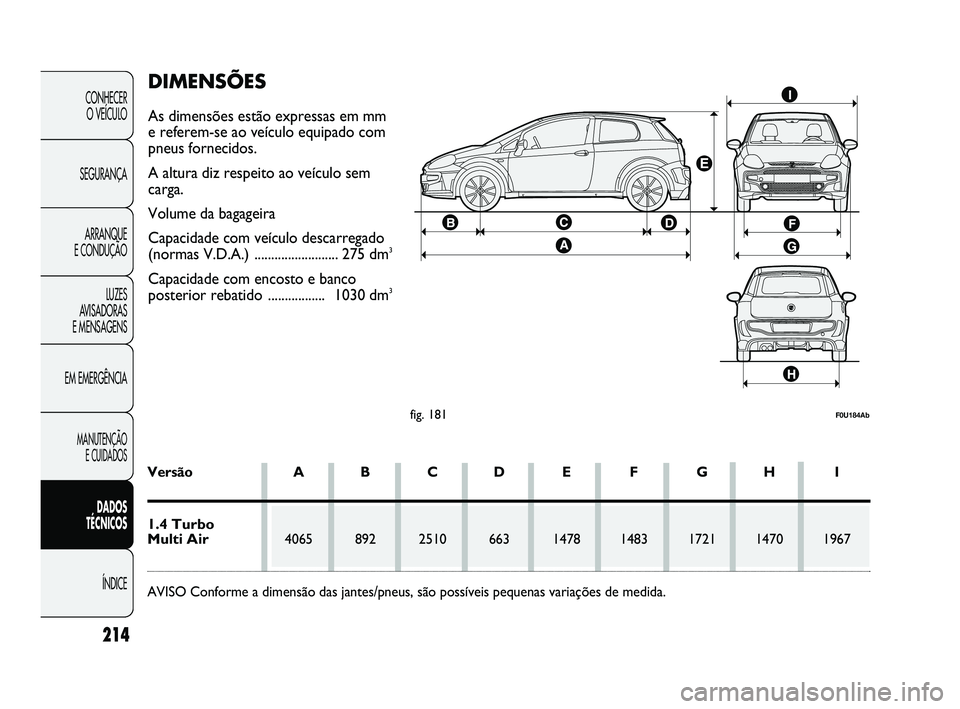

fig. 181F0U184Ab
Versão A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
AVISO Conforme a dimensão das jantes/pneus, são possíveis peque\
nas variações de medida.
DIMENSÕES
As dimensões estão expressas em mm
e referem-se ao veículo equipado com
pneus fornecidos.
A altura diz respeito ao veículo sem
carga.
Volume da bagageira
Capacidade com veículo descarregado
(normas V.D.A.) ......................... 275 dm
3
Capacidade com encosto e banco
posterior rebatido ................. 1030 dm3
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 214

215
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
1185 480
950
850
1665
50

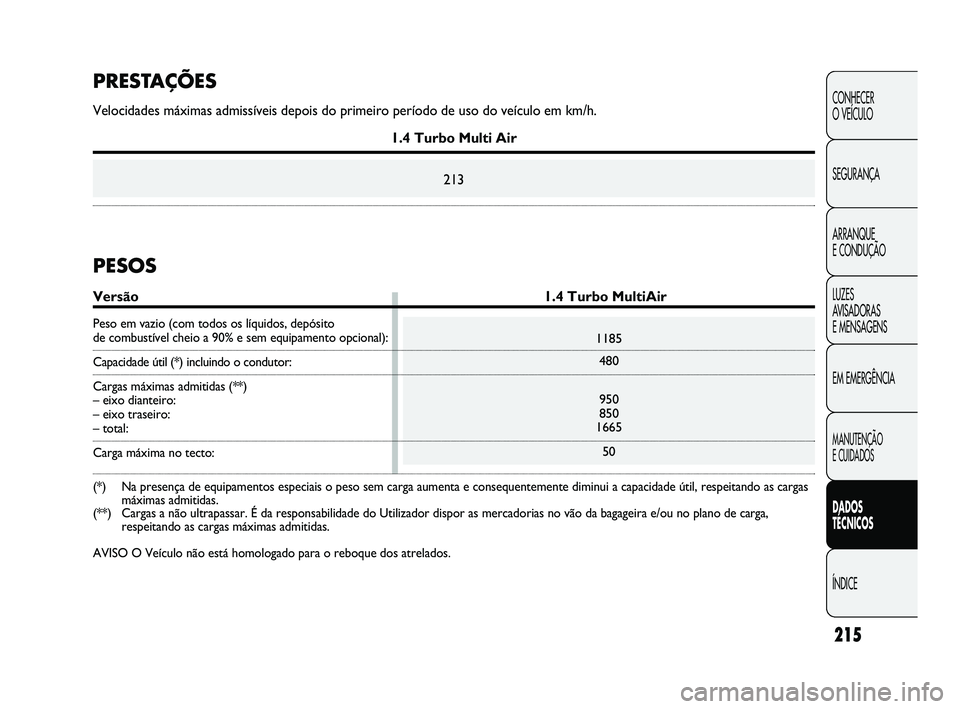

PRESTAÇÕES
Velocidades máximas admissíveis depois do primeiro período de u\
so do veículo em km/h.
1.4 Turbo Multi Air
213
PESOS
Versão 1.4 Turbo MultiAir
Peso em vazio (com todos os líquidos, depósito de combustível cheio a 90% e sem equipamento opcional):
Capacidade útil (*) incluindo o condutor:
Cargas máximas admitidas (**)
– eixo dianteiro:
– eixo traseiro:
– total:
Carga máxima no tecto:
(*) Na presença de equipamentos especiais o peso sem carga aumenta e cons\
equentemente diminui a capacidade útil, respeitando as cargas
máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador disp\
or as mercadorias no vão da bagageira e/ou no plano de ca rga,
respeitando as cargas máximas admitidas.
AVISO O Veículo não está homologado para o reboque dos atrelado\
s.
205-220 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:55 Pagina 215

Gasolina verde sem chumbo não inferior
a 95 R.O.N. (Especificação EN 228)
Mistura de água e líquido PARAFLU
UP
a 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2

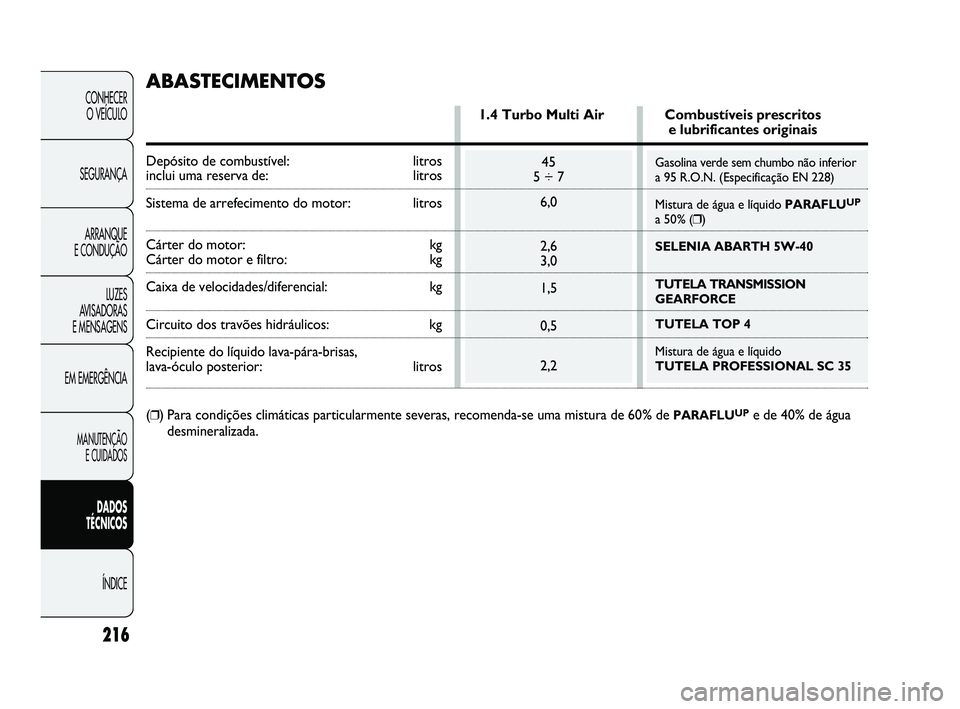

ABASTECIMENTOS
1.4 Turbo Multi Air Combustíveis prescritose lubrificantes originais
Depósito de combustível: litros
inclui uma reserva de: litros
Sistema de arrefecimento do motor: litros
Cárter do motor: kgCárter do motor e filtro: kg
Caixa de velocidades/diferencial: kg
Circuito dos travões hidráulicos:kg
Recipiente do líquido lava-pára-brisas,
lava-óculo posterior: litros
(
❒) Para condições climáticas particularmente severas, recomenda-se\
uma mistura de 60% de PARAFLUUPe de 40% de água
desmineralizada.
