Abarth Punto 2012 Notice d'entretien (in French)

137
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Vitesse maximum
La consommation de carburant augmente
proportionnellement à l’augmentation de la vitesse.
Maintenir une vitesse la plus uniforme possible, en
évitant les freinages et reprises inutiles qui provoquent
une consommation excessive de carburant et qui
augmentent des émissions nocives.
Accélération
Accélérer violemment influence considérablement la
consommation de carburant et les émissions : il vaut
mieux accélérer de façon graduelle et ne pas dépasser le
régime du couple moteur. CONDITIONS D’UTILISATION
Départ à froid
Les parcours très brefs et de trop fréquents démarrages
à froid, ne permettent pas au moteur d’atteindre la
température de fonctionnement optimale. Cela entraîne
une augmentation sensible de la consommation (+15
à +30 % sur cycle urbain) aussi bien que des émissions.
Situations de circulation et conditions de la
chaussée
La consommation élevée est due à des conditions de
circulation intense, par exemple lorsqu’on avance en file
en utilisant les rapports inférieurs, ou dans les grandes
villes aux très nombreux feux. La consommation
augmente également quand on roule sur des routes de
montagne sinueuses et sur des chaussées accidentées.
Arrêts dans la circulation
Pendant des arrêts prolongés (ex. passages à niveau),
il est recommandé de couper le moteur.
131-140 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:39 Pagina 137

138
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
PNEUS NEIGE
Utiliser des pneus neige ayant les mêmes dimensions
que ceux qui équipent la voiture.
Disponibilité de pneus 205/45 R17"-88Q (M+S) de type
WINTER (Hiver) auprès du Réseau Après-vente Abarth,
à utiliser si le véhicule roule surtout sur des chaussées
enneigées.
Pour le choix du type de pneu de neige, de la pression
de gonflage et des caractéristiques de ce type de pneus,
il est nécessaire de respecter scrupuleusement les
indications du paragraphe « Roues » du chapitre
« Caractéristiques Techniques ».
Les caractéristiques de ces pneus hiver sont
sensiblement réduites lorsque l’épaisseur de la chape est
inférieure à 4 mm. Dans ce cas, il est préférable de les
remplacer.
Les caractéristiques spécifiques des pneus hiver sont
telles que, dans des conditions environnementales
normales ou en cas de longs trajets sur autoroute, leurs
performances s’avèrent inférieures à celles des pneus de
série.
Par conséquent, il faut les utiliser exclusivement pour les
missions pour lesquelles ils sont homologués.
La vitesse maximum du pneu à neige
avec indication « Q » ne doit pas
dépasser 160 km/h ; évidemment, en fonction
des normes du Code de la route en vigueur.
ATTENTION
ATTENTION Lorsqu’on utilise des pneus de neige ayant
un indice de vitesse maxi inférieure à celle que peut
atteindre le véhicule (augmentée de 5 %), placer dans
l’habitacle, bien en vue du conducteur, un signal de
prudence signalant la vitesse maxi admise pour les pneus
de neige (comme le prévoit la Directive CE).
Monter des pneus identiques sur les quatre roues du
véhicule (marque et profil) pour garantir plus de
sécurité sur route et lors des freinages, ainsi qu’une
bonne maniabilité.
Ne pas inverser le sens de rotation des pneus.
131-140 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:39 Pagina 138

139
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
CHAÎNES À NEIGE
L’utilisation des chaînes à neige dépend des normes en
vigueur dans les différents pays. Les chaînes à neige
doivent être montées exclusivement sur les pneus avant
(roues motrices). Il est conseillé d’utiliser des chaînes à\
neige de Lineaccessori Abarth. Contrôler la tension des
chaînes à neige après avoir parcouru quelques dizaines
de mètres.
ATTENTION Si les chaînes sont montées, accélérer
d’une façon très délicate pour éviter ou limiter au
maximum le patinage des roues motrices et donc la
rupture des chaînes qui, par conséquent, peuvent
endommager la carrosserie et la mécanique.
ATTENTION Utiliser des chaînes à neige dont
l’encombrement se réduit à 7 mm.On ne peut pas monter de chaînes
à neige sur le pneu 215/45 R17"-91Y.
ATTENTION
En cas d’utilisation de chaînes, rouler à vitesse modérée, en ne dépassant pas
50 km/h. Éviter les trous, ne pas monter
sur les marches ou les trottoirs et éviter
les longs parcours sur routes déneigées,
pour ne pas endommager la voiture et le
revêtement de la chaussée.
ATTENTION
131-140 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:39 Pagina 139

140
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA

TIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
❒saupoudrer de talc les balais en caoutchouc des
essuie-glace avant et arrière et les maintenir écartés
des pare-brise ;
❒ouvrir légèrement les vitres ;
❒couvrir la voiture avec une bâche en tissu ou en
plastique ajouré. Ne pas utiliser de bâches en
plastique compact qui empêcheraient l’évaporation
de l’humidité de la surface de la voiture ;
❒gonfler les pneus à une pression de +0,5 bar par
rapport à celle normalement prescrite et la
contrôler périodiquement ;
❒si la batterie n’est pas débranchée du système
électrique, vérifier l’état de charge tous les trente
jours et au cas où l’indicateur optique présente une
couleur foncée sans la zone verte centrale, la
recharger ;
❒ne pas vider le circuit de refroidissement du moteur.
ATTENTION Si la voiture est équipée d’un système
d’alarme, désactiver l’alarme avec la télécommande.
INACTIVITÉ PROLONGÉE
DU VÉHICULE
Si la voiture ne doit pas être utilisée pendant plus d’un
mois, suivre scrupuleusement les instructions suivantes :
❒garer la voiture dans un local couvert, sec et si
possible aéré ;
❒engager une vitesse ;
❒veiller à ce que le frein à main ne soit pas tiré ;
❒débrancher la cosse négative de la batterie et
contrôler l’état de charge de cette dernière.
Lorsque le véhicule est au garage, effectuer ce
contrôle tous les trois mois. Recharger si
l’indicateur optique est de couleur sombre sans la
zone verte centrale ;
❒nettoyer et protéger les parties peintes avec de la
cire de protection ;
❒nettoyer et protéger les parties en métal brillantes
en utilisant les produits spéciaux que l’on trouve
dans le commerce ;
131-140 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:39 Pagina 140

TÉMOINS ET MESSAGES
AVERTISSEMENTS GÉNÉRAUX
L’allumage de certains témoins/symboles s’accompagne
d’un message spécifique et/ou d’un message sonore.
Ces signaux, synthétiques de mise en garde ne sauraient
être exhaustifs et/ ou se substituer aux indications de
cette Notice d’Entretien, qu’il faut toujours lire avec
beaucoup d’attention. En cas de message d’anomalie,
toujours se référer au contenu de ce chapitre.
ATTENTION Les signalisations d’avarie qui apparaissent
sur l’écran multifonctionnel reconfigurable sont divisées
en deux catégories : anomalies graves et anomalies
moins graves.
Les anomalies graves visualisent un « cycle » de signaux
répétés pendant un temps prolongé.
Pour les anomalies plus anodines, le « cycle » de signaux
est affiché pendant un temps plus limité.
Le cycle peut être interrompu en appuyant sur le
bouton MENU ESC pour les deux catégories.
Les témoins situés sur le combiné de bord restent
allumés jusqu’à ce que les causes du dysfonctionnement
soient éliminées.
141
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
T

ABLE DES
MATIÈRES
TÉMOINS ET MESSAGES
Si le témoin xs’allume pendant la
marche (en même temps que le message
s’affiche sur l’écran), s’arrêter immédiatement
et s’adresser au Réseau Après-vente Abarth.
ATTENTION
LIQUIDE DE FREINS
INSUFFISANT (rouge)
FREIN À MAIN SERRÉ (rouge)
Quand on tourne la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques secondes.
Liquide des freins insuffisant
Le témoin s’allume lorsque le niveau du liquide des
freins dans le réservoir chute au-dessous du minimum,
à cause d’une fuite possible de liquide sur le circuit.
Le message dédié apparaît sur l’écran.
x
Frein à main serré
Le témoin s’allume quand le frein de stationnement est
serré.
Sur certaines versions, un signal sonore se déclenche si
la voiture est en mouvement.
AVERTISSEMENT Si le témoin s’allume pendant la
marche, vérifier que le frein à main n’est pas serré.
141-150 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:42 Pagina 141

142
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
T

ABLE DES MATIÈRES
ANOMALIE DU SYSTÈME ABS (jaune ambre)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume lorsque le système est défaillant ou
non disponible. Dans ce cas, le système de freinage garde
toute son efficacité, mais sans les avantages assurés par le
système ABS. Rouler prudemment et s’adresser
immédiatement au Réseau Après-vente Abarth.
Le message dédié apparaît sur l’écran.
>
ANOMALIE EBD (rouge/jaune ambre)
L’allumage simultané des témoins
xet >lorsque le moteur est en
service, indique une anomalie du système EBD ou
l’indisponibilité du système ; si tel est le cas, des
freinages brusques peuvent provoquer un blocage
précoce des roues arrière, avec possibilité de dérapage.
Conduire très prudemment et contacter
immédiatement le Réseau Après-vente Abarth pour
faire contrôler le système.
Le message dédié apparaît sur l’écran.
>
x
AVARIE SYSTÈME ESP
(jaune ambre)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Anomalie du système ESP-ASR
Si le témoin ne s’éteint pas ou s’il reste allumé pendant\
que le véhicule roule, il indique une anomalie du
système ESP-ASR. Dans ce cas, s’adresser, dès que
possible, au Réseau Après-vente Abarth.
Le message dédié apparaît sur l’écran.
Note Le clignotement du témoin pendant la marche
indique l’intervention du système ESP.
Anomalie Hill Holder
(pour les versions/marchés où cela est prévu)
Le témoin allumé indique une anomalie du système Hill
Holder. Dans ce cas, s’adresser, dès que possible, au
Réseau Après-vente Abarth.
Le message dédié apparaît sur l’écran.
á
ANOMALIE AIRBAG (rouge)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
L’allumage du témoin de manière permanente indique
une anomalie du système air bag.
Le message dédié apparaît sur l’écran.
¬
141-150 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:42 Pagina 142

143
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
T

ABLE DES
MATIÈRES
CEINTURES DE SÉCURITÉ NON BOUCLÉES (rouge)
Le témoin s’allume de manière permanente
quand le véhicule est à l’arrêt et que la ceinture
de sécurité côté conducteur est mal bouclée.
Le témoin s’allume en mode clignotant, en même temps
qu’un message sonore (buzzer), lorsque les ceintures
des places avant ne sont pas correctement bouclées et
que la voiture roule.
<
Si le témoin ¬ ne s’allume pas lorsqu’on
tourne la clé sur MAR ou qu’il reste
allumé pendant la marche, il s’agit peut-être
d’une anomalie des systèmes de maintien des
personnes ; si tel est le cas, les airbags ou les
prétensionneurs pourraient ne pas s’activer en
cas d’accident ou, plus rarement, s’activer
intempestivement. Avant de continuer, contacter
le réseau Après-Vente Abarth pour faire
immédiatement contrôler le système.
ATTENTION
L’anomalie du témoin ¬(témoin éteint)
est signalée par un clignotement
dépassant les 4 secondes habituelles du témoin
“ qui signale un airbag frontal passager
désactivé.
ATTENTION
Le témoin “signale en outre les
éventuelles anomalies du témoin ¬. Une
telle condition est signalée par le clignotement
du témoin “ dépassant les 4 secondes.
Dans ce cas, le témoin ¬pourrait ne pas
signaler les anomalies éventuelles des systèmes
de maintien. Avant de continuer, contacter le
Réseau Après-Vente Abarth pour faire
immédiatement contrôler le système.
ATTENTION
AIRBAG CÔTÉ PASSAGER DÉSACTIVÉ (jaune ambre)
Le témoin
“s’allume en désactivant l’air bag
frontal côté passager.
Avec l’airbag frontal côté passager activé, en tournant la
clé sur MAR, le témoin
“s’allume de manière fixe
pendant environ 4 secondes, il clignote encore pendant
4 autres secondes, puis il doit s’éteindre.
“
L’avertisseur sonore (buzzer) du système S.B.R. (Seat
Belt Reminder) ne peut être neutralisé que par le
Réseau Après-vente Abarth.
Le système peut être réactivé au moyen du menu de
configuration.
141-150 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:42 Pagina 143

144
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
T

ABLE DES MATIÈRES
PRESSION DE L’HUILE MOTEURINSUFFISANTE (rouge)
Tourner la clé en position MAR pour allumer
le témoin qui devra toutefois s’éteindre dès que le
moteur aura été mis en marche.
Le témoin s’allume en mode clignotant en même temps
que le message qui s’affiche sur l’écran lorsque le
système relève une pression insuffisante de l’huile
moteur.
v
Si le témoin vs’allume pendant
la marche (en même temps que le
message est affiché sur l’écran), arrêter le
moteur immédiatement et s’adresser au Réseau
Après-vente Abarth.
ATTENTION
ANOMALIE DU SYSTÈME ABS (jaune ambre)
En conditions normales, quand on tourne la
clé de contact sur la position MAR, le témoin
s’allume, mais il doit s’éteindre dès que le moteur est
lancé. L’allumage initial indique le bon fonctionnement
du témoin. Si le témoin reste allumé ou s’allume pendant
la marche :
❒ fixe : cela signale un dysfonctionnement du système
d’alimentation/allumage qui pourrait provoquer des
émissions élevées à l’échappement, une perte
possible de performances, une mauvaise tenue de
route et des consommations élevées.
Le message dédié apparaît sur l’écran.
Dans ces conditions, on peut continuer à rouler en
évitant toutefois de demander au moteur des efforts
trop lourds ou des vitesses élevées. L’utilisation
prolongée de la voiture avec le témoin allumé de
manière fixe peut provoquer des dommages. Contacter
au plus vite le Réseau Après-vente Abarth.
Le témoin s’éteint si l’anomalie disparaît, mais le systè\
me
mémorise systématiquement le signal.
❒ clignotant : il signale la possibilité d’endommagement
du catalyseur (voir « Système EOBD » au chapitre
« Connaissance de la voiture »).
U
141-150 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:42 Pagina 144

145
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
T

ABLE DES
MATIÈRES

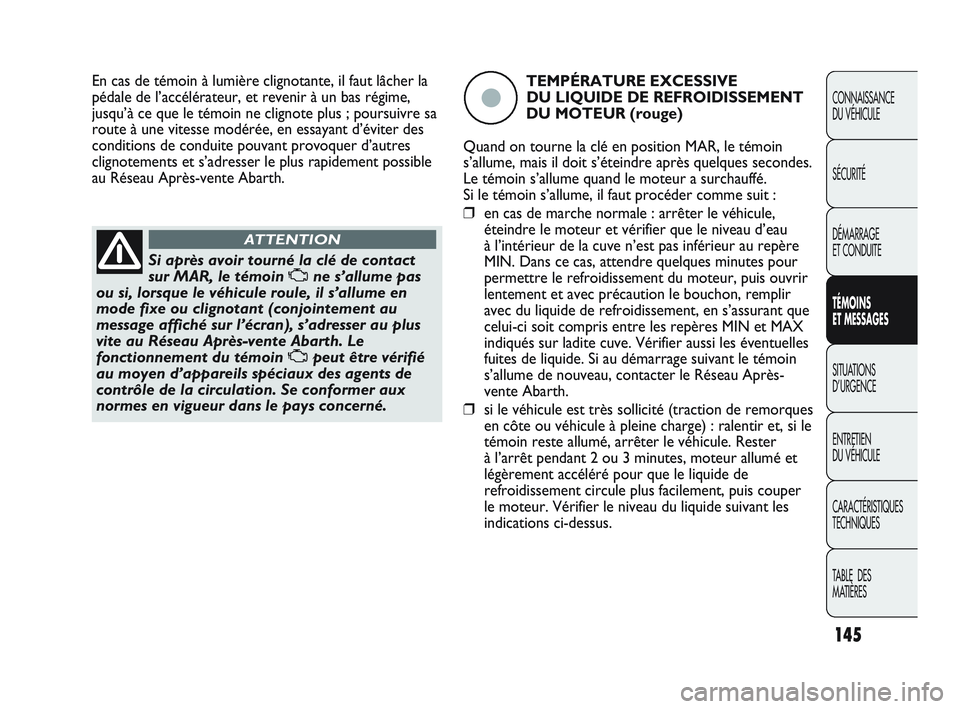

Si après avoir tourné la clé de contact
sur MAR, le témoin U ne s’allume pas
ou si, lorsque le véhicule roule, il s’allume en
mode fixe ou clignotant (conjointement au
message affiché sur l’écran), s’adresser au plus
vite au Réseau Après-vente Abarth. Le
fonctionnement du témoin Upeut être vérifié
au moyen d’appareils spéciaux des agents de
contrôle de la circulation. Se conformer aux
normes en vigueur dans le pays concerné.
ATTENTION
En cas de témoin à lumière clignotante, il faut lâcher la
pédale de l’accélérateur, et revenir à un bas régime,
jusqu’à ce que le témoin ne clignote plus ; poursuivre sa
route à une vitesse modérée, en essayant d’éviter des
conditions de conduite pouvant provoquer d’autres
clignotements et s’adresser le plus rapidement possible
au Réseau Après-vente Abarth. TEMPÉRATURE EXCESSIVE
DU LIQUIDE DE REFROIDISSEMENT
DU MOTEUR (rouge)
Quand on tourne la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume quand le moteur a surchauffé.
Si le témoin s’allume, il faut procéder comme suit :
❒ en cas de marche normale : arrêter le véhicule,
éteindre le moteur et vérifier que le niveau d’eau
à l’intérieur de la cuve n’est pas inférieur au repère\
MIN. Dans ce cas, attendre quelques minutes pour
permettre le refroidissement du moteur, puis ouvrir
lentement et avec précaution le bouchon, remplir
avec du liquide de refroidissement, en s’assurant que
celui-ci soit compris entre les repères MIN et MAX
indiqués sur ladite cuve. Vérifier aussi les éventuelles
fuites de liquide. Si au démarrage suivant le témoin
s’allume de nouveau, contacter le Réseau Après-
vente Abarth.
❒ si le véhicule est très sollicité (traction de remorques
en côte ou véhicule à pleine charge) : ralentir et, si le
témoin reste allumé, arrêter le véhicule. Rester
à l’arrêt pendant 2 ou 3 minutes, moteur allumé et
légèrement accéléré pour que le liquide de
refroidissement circule plus facilement, puis couper
le moteur. Vérifier le niveau du liquide suivant les
indications ci-dessus.
ç
141-150 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:42 Pagina 145

146
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
T

ABLE DES MATIÈRES
ATTENTION Sur des parcours très contraignants il est
conseillé de garder le moteur allumé et légèrement
accéléré pendant quelques minutes avant de l’éteindre.
Le message dédié apparaît sur l’écran.
RÉSERVE CARBURANT (jaune ambre)Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume lorsque il reste environ 7 litres de
carburant dans le réservoir.
ATTENTION Le clignotement du témoin indique une
anomalie du système. Dans ce cas, s’adresser au Réseau
Après-vente Abarth pour faire contrôler le système.
ç
FEUX ANTIBROUILLARD (vert) Le témoin s’allume en activant les feux
antibrouillard avant.
5
FEUX DE POSITION ET FEUX DE CROISEMENT (vert)
FOLLOW ME HOME (vert)
Feux de position et de croisement
Le témoin s’allume quand on éclaire les feux de position
ou les feux de croisement.
Follow me home
Le témoin s’allume quand on utilise ce dispositif
(voir « Follow me home » au chapitre « Connaissance
de la voiture »). Le message dédié apparaît sur l’écr\
an.
3
INDICATEUR DE DIRECTION DROIT (vert – intermittent)
Le témoin s’allume quand le levier de
commande des feux de direction (clignotants) est
déplacé vers le haut ou, avec le clignotant gauche, quand
on appuie sur le bouton des feux de détresse.
D
INDICATEUR DE DIRECTION GAUCHE (vert – intermittent)
Le témoin s’allume quand le levier de
commande des feux de direction (clignotants)
est déplacé vers le bas ou, avec le clignotant droit,
quand on appuie sur le bouton des feux de détresse.
F
141-150 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:42 Pagina 146
