Abarth Punto Evo 2010 Kezelési és karbantartási útmutató (in Hungarian)

❒szórt, a korrózió ellen magas védelmet nyújtó
viasztartalmú rétegek felhordása a fenéklemezen,
a motortérben, a kerékdob-lemezek belső felületén
és a korróziónak kitett egyéb helyeken;
❒szórt, műanyag védőrétegek felhordása
a korróziónak leginkább kitett helyeken,
a küszöbökön, a sárvédők és doblemezek belső
felületén, a lemezszéleken és peremeken stb.;
❒nyitott üregek alkalmazása, amelyekkel elkerülhető
a kondenzvíz és a felcsapódó víz felgyülemlése és
a rozsdaképződés a belső felületeken.
KÜLSŐ KAROSSZÉRIA ÉS FENÉKLEMEZ
GARANCIA
A gépkocsira a gyártó garanciát vállal bármely, eredeti
szerkezeti vagy karosszériaelem átrozsdásodása ellen.
A garancia általános és részletes feltételeit a Garancia
és szervizfüzet tartalmazza.
200
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

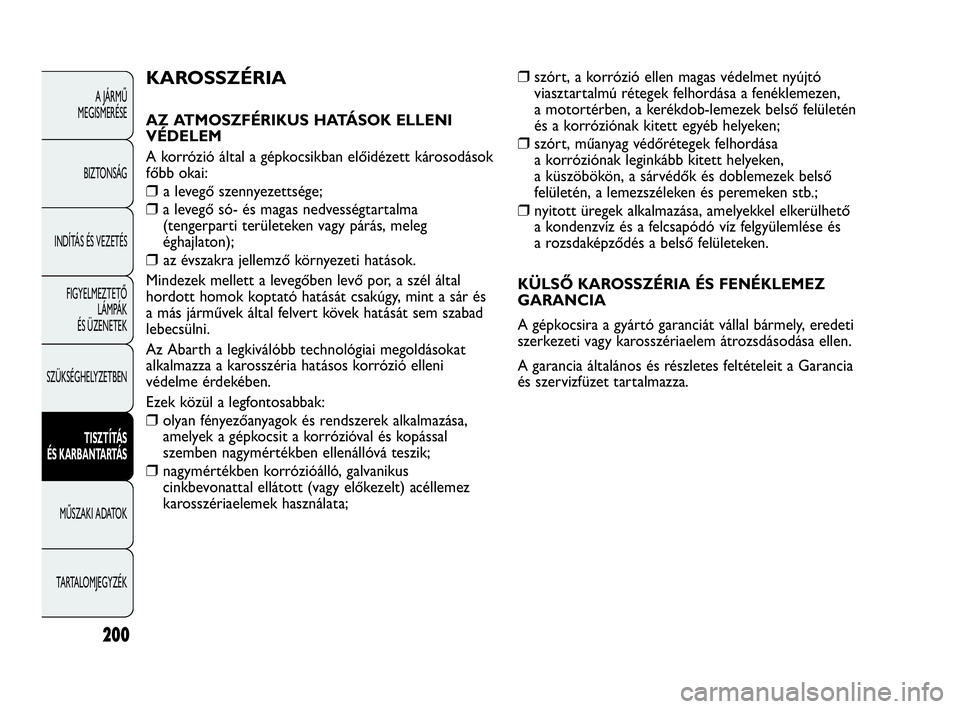

KAROSSZÉRIA
AZ ATMOSZFÉRIKUS HATÁSOK ELLENI
VÉDELEM
A korrózió által a gépkocsikban előidézett károsodások
főbb okai:
❒ a levegő szennyezettsége;
❒a levegő só- és magas nedvességtartalma
(tengerparti területeken vagy párás, meleg
éghajlaton);
❒ az évszakra jellemző környezeti hatások.
Mindezek mellett a levegőben levő por, a szél által
hordott homok koptató hatását csakúgy, mint a sár és
a más járművek által felvert kövek hatását sem szabad
lebecsülni.
Az Abarth a legkiválóbb technológiai megoldásokat
alkalmazza a karosszéria hatásos korrózió elleni
védelme érdekében.
Ezek közül a legfontosabbak:
❒olyan fényezőanyagok és rendszerek alkalmazása,
amelyek a gépkocsit a korrózióval és kopással
szemben nagymértékben ellenállóvá teszik;
❒nagymértékben korrózióálló, galvanikus
cinkbevonattal ellátott (vagy előkezelt) acéllemez
karosszériaelemek használata;
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 200

201
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
A tisztítószerek szennyezik a környezetet .
A gépkocsit csak olyan helyen szabad
mosni, ahol a keletkezett
szennyvíz elvezetése és tisztítása megoldott .
TANÁCSOK A KAROSSZÉRIA ÁPOLÁSÁHOZ
Fényezés
A fényezés nemcsak esztétikai célokat szolgál, hanem
a kocsiszekrény acéllemezeinek védelmét is ellátja.
Ha a gépkocsi fényezése mélyen megsérül, a sérülést
a rozsdásodás kialakulásának megelőzése érdekében
azonnal javíttassuk ki. A fényezés javításához csak
eredeti anyagokat használjunk (lásd a „Karosszéria
festék azonosító tábla” részt a „Műszaki adatok”
fejezetben).
A karosszéria szokásos karbantartása mindenekelőtt az
időnkénti lemosásból áll, ennek gyakorisága az
üzemeltetési és környezeti körülményektől függ. Így
például, ha erősen szennyezett levegőjű területeken,
vagy sózott utakon közlekedünk, ajánlatos a gépkocsit
gyakrabban mosni.
A gépkocsi mosásának helyes módja a következő:
❒automata mosóberendezés igénybevétele esetén
a sérülés elkerülése érdekében szereljük le
a tetőantennát;
❒kisnyomású vízsugárral nedvesítsük meg
a karosszériát;
❒kis mennyiségű sampon vizes oldatába mártott
szivaccsal töröljük végig a karosszéria felületét,
közben gyakran öblítsük bő vízben a szivacsot;
❒bő vízzel öblítsük le a gépkocsit, majd levegősugárral
vagy szarvasbőrrel szárítsuk meg.A szárítás során legyen gondunk a kevésbé látható
helyekre is (ajtókeret, motorház és fényszórók, lámpák
körüli üregek), ahol a víz tartósan megmaradhat.
A mosás után ne állítsuk be rögtön a járművet zárt
térbe, hanem hagyjuk egy ideig jól szellőzött helyen,
hogy az összes nedvesség elpárologhasson.
Ne mossuk a gépkocsit, ha a karosszéria a tűző naptól
felforrósodott, vagy ha a motorháztető forró, mert
a fényezés elveszítheti csillogását. A karosszéria külső,
műanyagból készült szerelvényeit a normál
gépkocsimosás során követett eljárással kell tisztítani.
Lehetőleg kerüljük el a fák alatti parkolást: a fákról
gyakran hulló gyantás nedvektől mattá válhat
a fényezés, és nő a korrózió lehetősége.
FIGYELMEZTETÉS A madárürüléket azonnal, gondosan
mossuk le, mert annak savtartalma különösen káros
a fényezett felületekre.
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 201

202
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

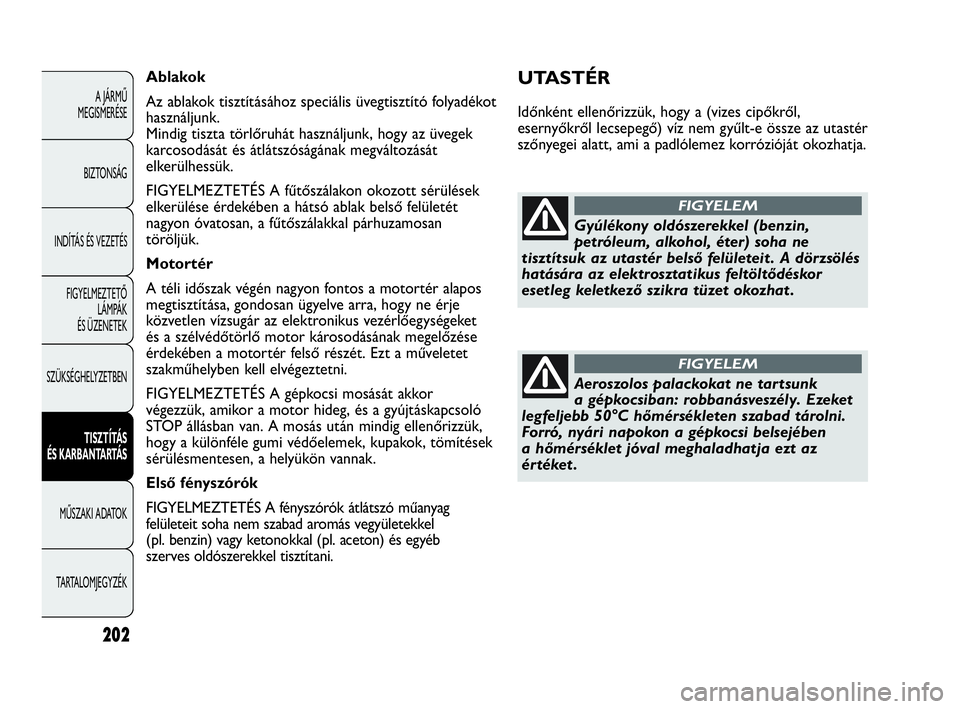

UTASTÉR
Időnként ellenőrizzük, hogy a (vizes cipőkről,
esernyőkről lecsepegő) víz nem gyűlt-e össze az utastér
szőnyegei alatt, ami a padlólemez korrózióját okozhatja. Ablakok
Az ablakok tisztításához speciális üvegtisztító folyadékot
használjunk.
Mindig tiszta törlőruhát használjunk, hogy az üvegek
karcosodását és átlátszóságának megváltozását
elkerülhessük.
FIGYELMEZTETÉS A fűtőszálakon okozott sérülések
elkerülése érdekében a hátsó ablak belső felületét
nagyon óvatosan, a fűtőszálakkal párhuzamosan
töröljük.
Motortér
A téli időszak végén nagyon fontos a motortér alapos
megtisztítása, gondosan ügyelve arra, hogy ne érje
közvetlen vízsugár az elektronikus vezérlőegységeket
és a szélvédőtörlő motor károsodásának megelőzése
érdekében a motortér felső részét. Ezt a műveletet
szakműhelyben kell elvégeztetni.
FIGYELMEZTETÉS A gépkocsi mosását akkor
végezzük, amikor a motor hideg, és a gyújtáskapcsoló
STOP állásban van. A mosás után mindig ellenőrizzük,
hogy a különféle gumi védőelemek, kupakok, tömítések
sérülésmentesen, a helyükön vannak.
Első fényszórók
FIGYELMEZTETÉS A fényszórók átlátszó műanyag
felületeit soha nem szabad aromás vegyületekkel
(pl. benzin) vagy ketonokkal (pl. aceton) és egyéb
szerves oldószerekkel tisztítani.
Gyúlékony oldószerekkel (benzin,
petróleum, alkohol, éter) soha ne
tisztítsuk az utastér belső felületeit . A dörzsölés
hatására az elektrosztatikus feltöltődéskor
esetleg keletkező szikra tüzet okozhat .
FIGYELEM
Aeroszolos palackokat ne tartsunk
a gépkocsiban: robbanásveszély. Ezeket
legfeljebb 50°C hőmérsékleten szabad tárolni.
Forró, nyári napokon a gépkocsi belsejében
a hőmérséklet jóval meghaladhatja ezt az
értéket .
FIGYELEM
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:24 Pagina 202

203
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

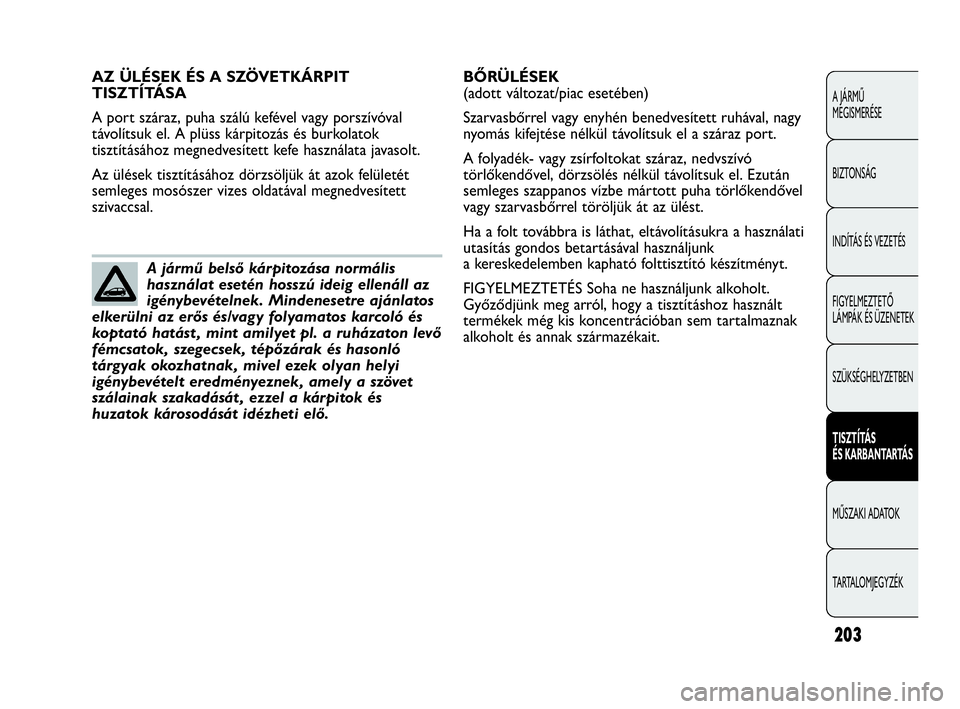

AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT
TISZTÍTÁSA
A port száraz, puha szálú kefével vagy porszívóval
távolítsuk el. A plüss kárpitozás és burkolatok
tisztításához megnedvesített kefe használata javasolt.
Az ülések tisztításához dörzsöljük át azok felületét
semleges mosószer vizes oldatával megnedvesített
szivaccsal.
A jármű belső kárpitozása normális
használat esetén hosszú ideig ellenáll az
igénybevételnek. Mindenesetre ajánlatos
elkerülni az erős és/vagy folyamatos karcoló és
koptató hatást , mint amilyet pl. a ruházaton levő
fémcsatok, szegecsek, tépőzárak és hasonló
tárgyak okozhatnak, mivel ezek olyan helyi
igénybevételt eredményeznek, amely a szövet
szálainak szakadását , ezzel a kárpitok és
huzatok károsodását idézheti elő.
BŐRÜLÉSEK
(adott változat/piac esetében)
Szarvasbőrrel vagy enyhén benedvesített ruhával, nagy
nyomás kifejtése nélkül távolítsuk el a száraz port.
A folyadék- vagy zsírfoltokat száraz, nedvszívó
törlőkendővel, dörzsölés nélkül távolítsuk el. Ezután
semleges szappanos vízbe mártott puha törlőkendővel
vagy szarvasbőrrel töröljük át az ülést.
Ha a folt továbbra is láthat, eltávolításukra a használati
utasítás gondos betartásával használjunk
a kereskedelemben kapható folttisztító készítményt.
FIGYELMEZTETÉS Soha ne használjunk alkoholt.
Győződjünk meg arról, hogy a tisztításhoz használt
termékek még kis koncentrációban sem tartalmaznak
alkoholt és annak származékait.
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:24 Pagina 203

204
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

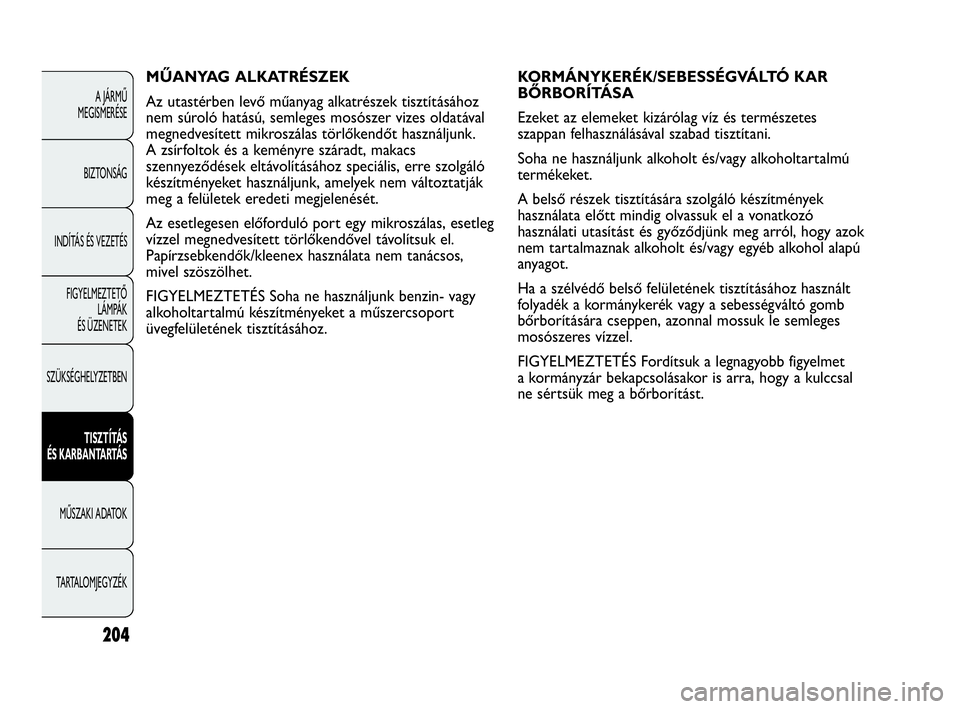

KORMÁNYKERÉK/SEBESSÉGVÁLTÓ KAR
BŐRBORÍTÁSA
Ezeket az elemeket kizárólag víz és természetes
szappan felhasználásával szabad tisztítani.
Soha ne használjunk alkoholt és/vagy alkoholtartalmú
termékeket.
A belső részek tisztítására szolgáló készítmények
használata előtt mindig olvassuk el a vonatkozó
használati utasítást és győződjünk meg arról, hogy azok
nem tartalmaznak alkoholt és/vagy egyéb alkohol alapú
anyagot.
Ha a szélvédő belső felületének tisztításához használt
folyadék a kormánykerék vagy a sebességváltó gomb
bőrborítására cseppen, azonnal mossuk le semleges
mosószeres vízzel.
FIGYELMEZTETÉS Fordítsuk a legnagyobb figyelmet
a kormányzár bekapcsolásakor is arra, hogy a kulccsal
ne sértsük meg a bőrborítást. MŰANYAG ALKATRÉSZEK
Az utastérben levő műanyag alkatrészek tisztításához
nem súroló hatású, semleges mosószer vizes oldatával
megnedvesített mikroszálas törlőkendőt használjunk.
A zsírfoltok és a keményre száradt, makacs
szennyeződések eltávolításához speciális, erre szolgáló
készítményeket használjunk, amelyek nem változtatják
meg a felületek eredeti megjelenését.
Az esetlegesen előforduló port egy mikroszálas, esetleg
vízzel megnedvesített törlőkendővel távolítsuk el.
Papírzsebkendők/kleenex használata nem tanácsos,
mivel szöszölhet.
FIGYELMEZTETÉS Soha ne használjunk benzin- vagy
alkoholtartalmú készítményeket a műszercsoport
üvegfelületének tisztításához.
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:24 Pagina 204

F0U180Ab176. ábra
H Megengedett tengelyterhelés hátul.
I Motor típuskód.
L Karosszéria változatkód.
M Alkatrész utánrendelési szám.
205
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

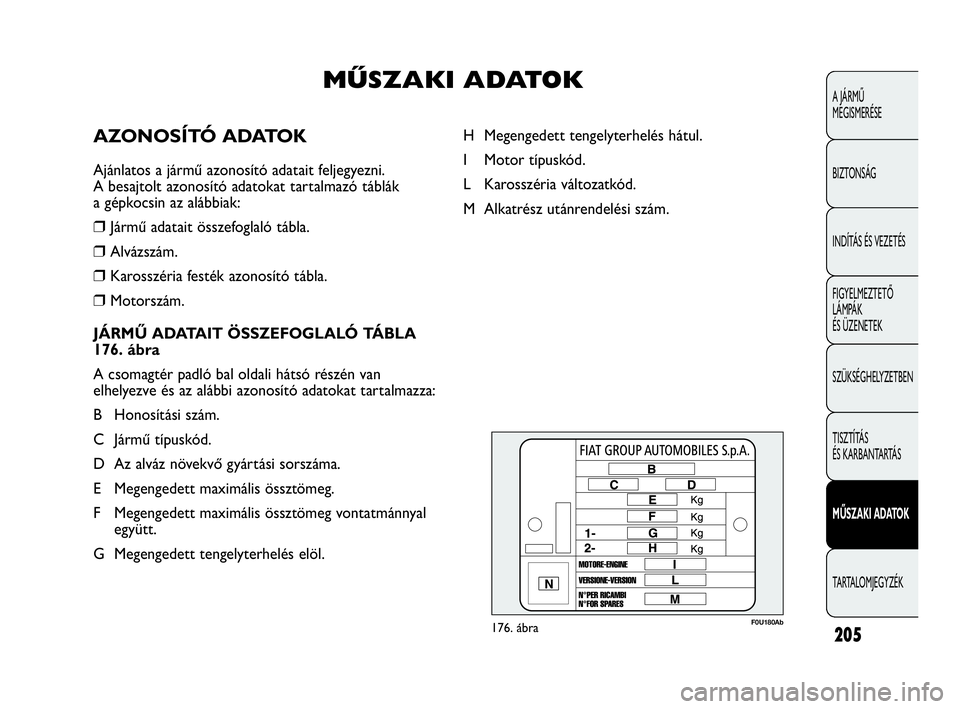

MŰSZAKI ADATOK
AZONOSÍTÓ ADATOK
Ajánlatos a jármű azonosító adatait feljegyezni.
A besajtolt azonosító adatokat tartalmazó táblák
a gépkocsin az alábbiak:
❒Jármű adatait összefoglaló tábla.
❒Alvázszám.
❒Karosszéria festék azonosító tábla.
❒Motorszám.
JÁRMŰ ADATAIT ÖSSZEFOGLALÓ TÁBLA
176. ábra
A csomagtér padló bal oldali hátsó részén van
elhelyezve és az alábbi azonosító adatokat tartalmazza:
B Honosítási szám.
C Jármű típuskód.
D Az alváz növekvő gyártási sorszáma.
E Megengedett maximális össztömeg.
F Megengedett maximális össztömeg vontatmánnyal
együtt.
G Megengedett tengelyterhelés elöl.
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 205

F0U181Ab177. ábraF0U182Ab178. ábra

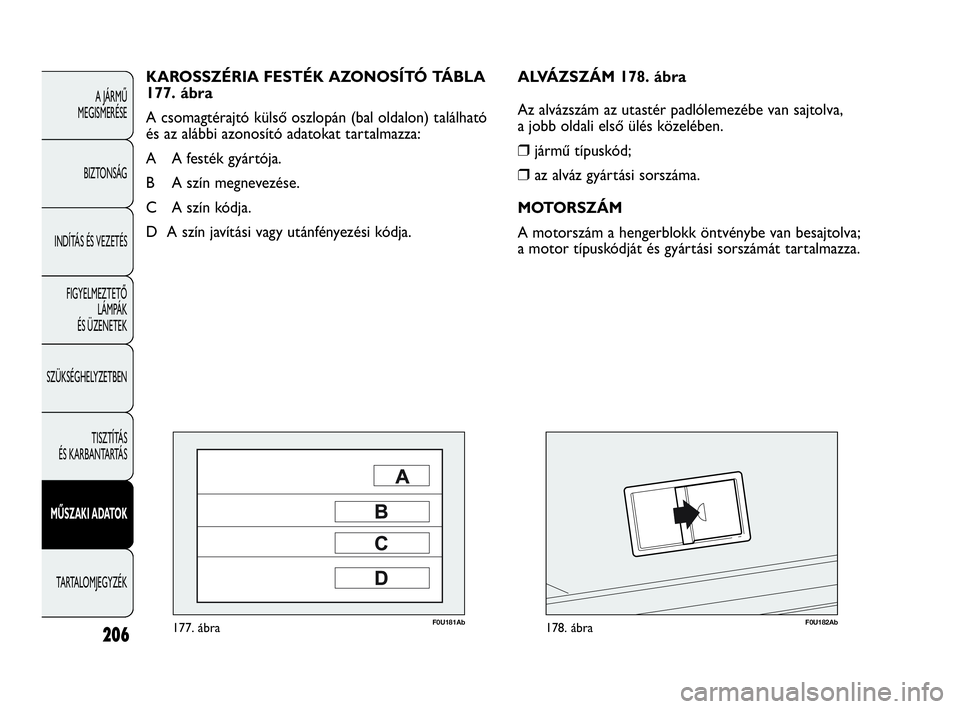

ALVÁZSZÁM 178. ábra
Az alvázszám az utastér padlólemezébe van sajtolva,
a jobb oldali első ülés közelében.
❒jármű típuskód;
❒az alváz gyártási sorszáma.
MOTORSZÁM
A motorszám a hengerblokk öntvénybe van besajtolva;
a motor típuskódját és gyártási sorszámát tartalmazza. KAROSSZÉRIA FESTÉK AZONOSÍTÓ TÁBLA
177. ábra
A csomagtérajtó külső oszlopán (bal oldalon) található
és az alábbi azonosító adatokat tartalmazza:
A A festék gyártója.
B A szín megnevezése.
C A szín kódja.
D A szín javítási vagy utánfényezési kódja.
206
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 206

207
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

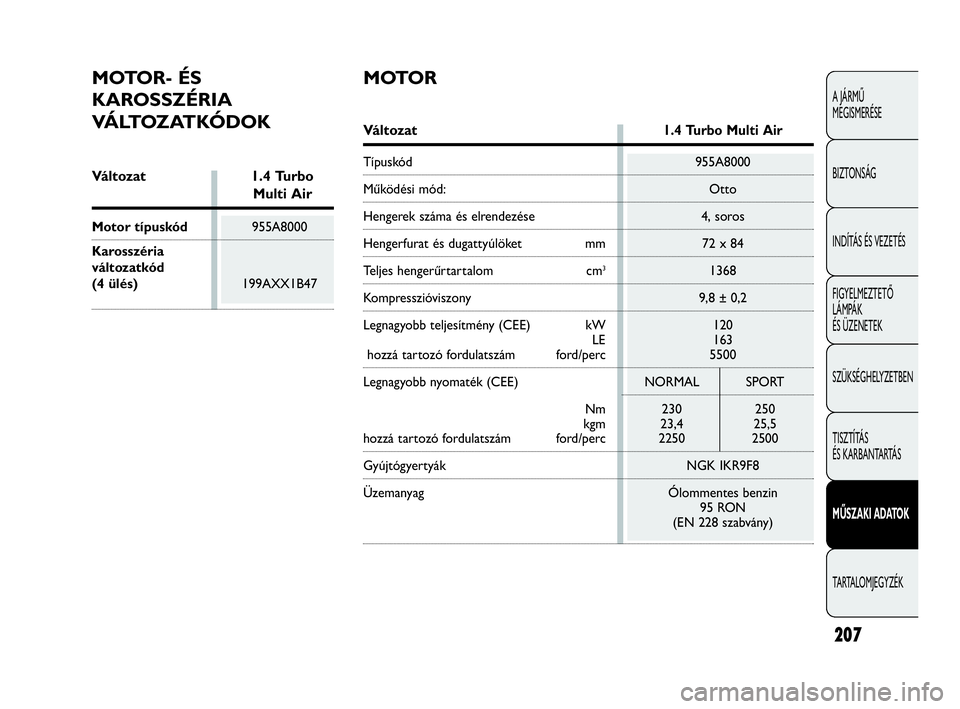

MOTOR- ÉS
KAROSSZÉRIA
VÁLTOZATKÓDOK
Változat1.4 Turbo Multi Air
Típuskód 955A8000
Működési mód: Otto
Hengerek száma és elrendezése 4, soros
Hengerfurat és dugattyúlöket mm 72 x 84
Teljes hengerűrtartalom cm31368
Kompresszióviszony 9,8 ± 0,2
Legnagyobb teljesítmény (CEE) kW 120
LE 163
hozzá tartozó fordulatszám ford/perc 5500
Legnagyobb nyomaték (CEE) NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
hozzá tartozó fordulatszám ford/perc 2250 2500
Gyújtógyertyák NGK IKR9F8
Üzemanyag Ólommentes benzin
95 RON
(EN 228 szabvány)
Változat 1.4 Turbo
Multi Air
Motor típuskód955A8000
Karosszéria
változatkód
(4 ülés)199AXX1B47
MOTOR
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 207

208
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

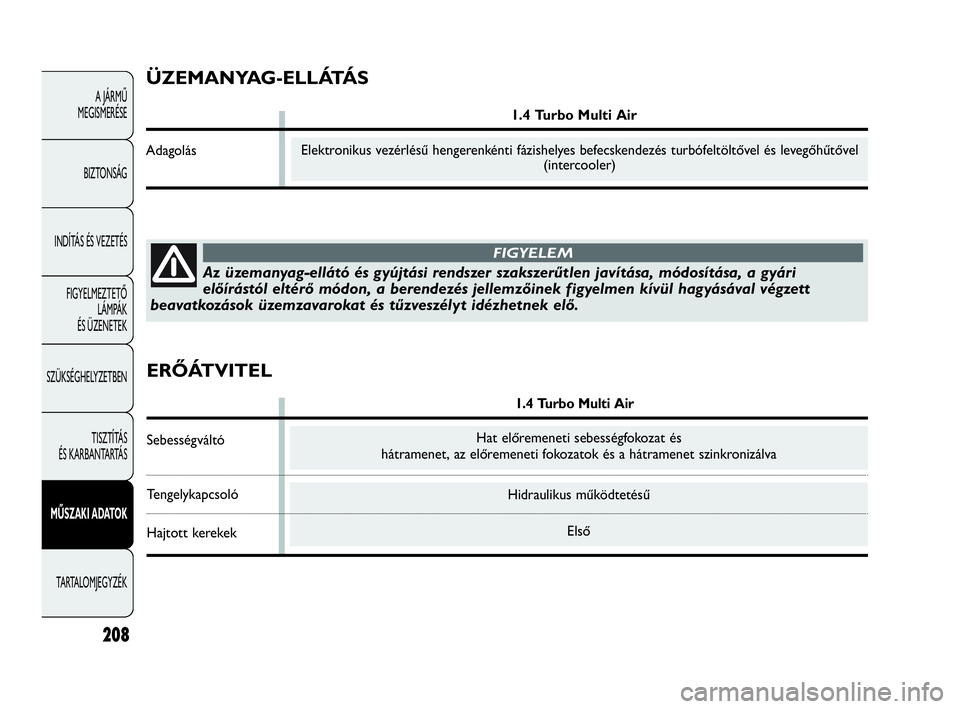

Hidraulikus működtetésű
Első
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés jellemzőinek figyelmen kívül hagyásával végzett
beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
FIGYELEM
ÜZEMANYAG-ELLÁTÁS
1.4 Turbo Multi Air
Adagolás
Hat előremeneti sebességfokozat és
hátramenet, az előremeneti fokozatok és a hátramenet szinkronizálva
ERŐÁTVITEL
1.4 Turbo Multi Air
Sebességváltó
Tengelykapcsoló
Hajtott kerekek
Elektronikus vezérlésű hengerenkénti fázishelyes befecskendezés turbófeltöltővel és levegőhűtővel
(intercooler)
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 208

209
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

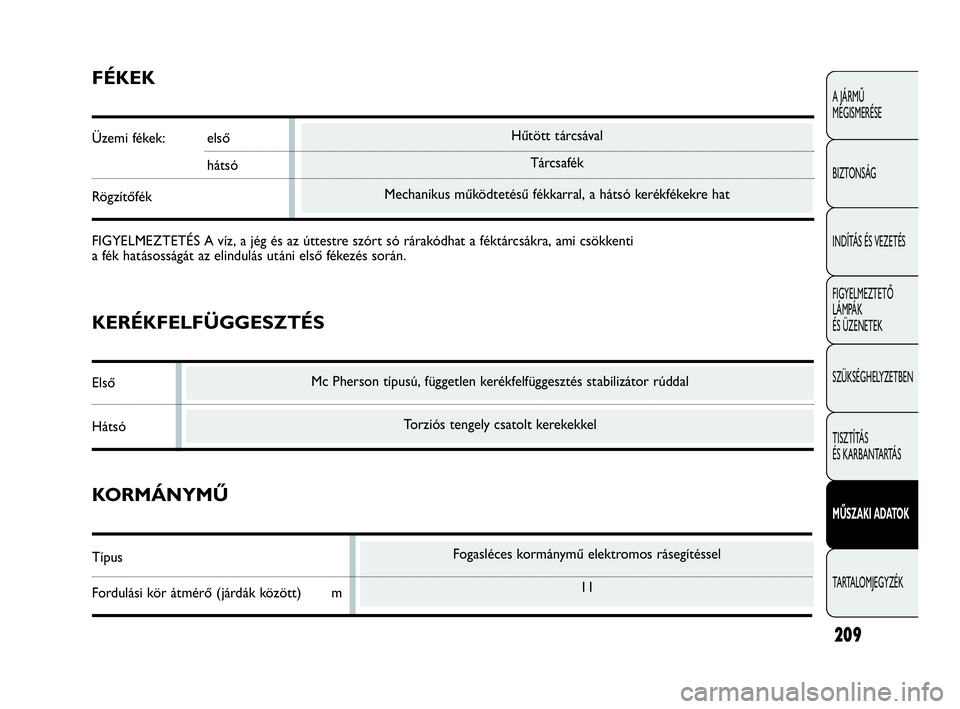

Fogasléces kormánymű elektromos rásegítéssel
11
Hűtött tárcsával
Tárcsafék
Mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat
Torziós tengely csatolt kerekekkel
FÉKEK
Üzemi fékek: első
hátsó
Rögzítőfék
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti
a fék hatásosságát az elindulás utáni első fékezés során.
KERÉKFELFÜGGESZTÉS
Első
Hátsó
KORMÁNYMŰ
Típus
Fordulási kör átmérő (járdák között) m
Mc Pherson típusú, független kerékfelfüggesztés stabilizátor rúddal
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 209
