Abarth Punto Evo 2010 Kezelési és karbantartási útmutató (in Hungarian)

220
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
142
CO2KIBOCSÁTÁS
Az alábbi táblázat a vegyes fogyasztásra vonatkozó CO2kibocsátás értékeit tartalmazza.
Változat CO2kibocsátás az érvényben levő európai irányelvek szerint
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 220

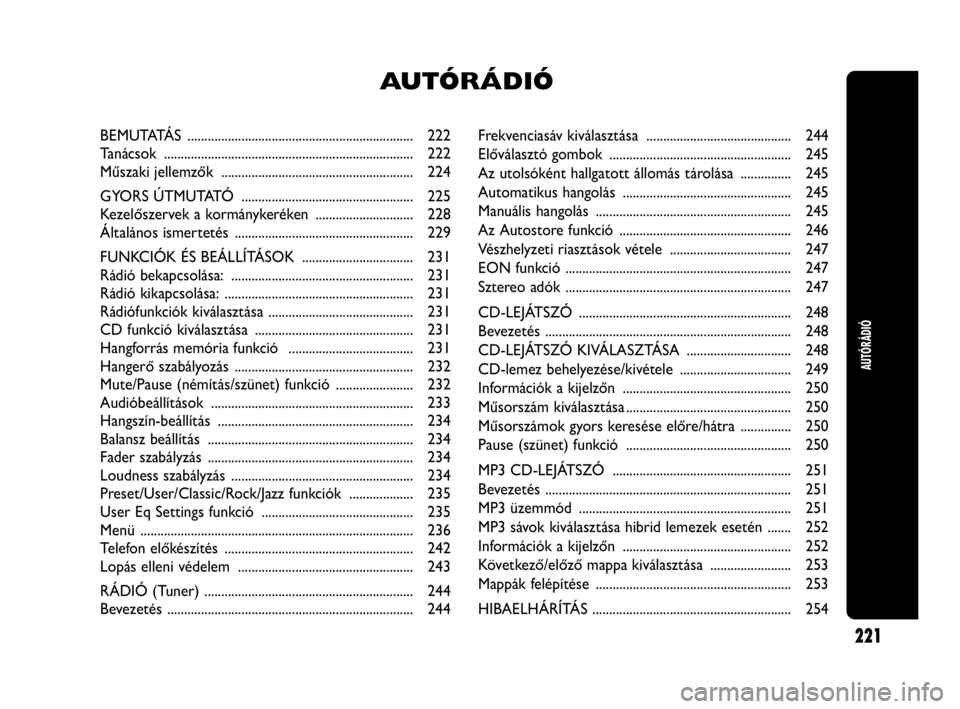

Frekvenciasáv kiválasztása ........................................... 244
Előválasztó gombok ...................................................... 245
Az utolsóként hallgatott állomás tárolása ............... 245
Automatikus hangolás .................................................. 245
Manuális hangolás .......................................................... 245
Az Autostore funkció ................................................... 246
Vészhelyzeti riasztások vétele .................................... 247
EON funkció ................................................................... 247
Sztereo adók ................................................................... 247
CD-LEJÁTSZÓ ............................................................... 248
Bevezetés ......................................................................... 248
CD-LEJÁTSZÓ KIVÁLASZTÁSA ............................... 248
CD-lemez behelyezése/kivétele ................................. 249
Információk a kijelzőn .................................................. 250
Műsorszám kiválasztása ................................................. 250
Műsorszámok gyors keresése előre/hátra ............... 250
Pause (szünet) funkció ................................................. 250
MP3 CD-LEJÁTSZÓ ..................................................... 251
Bevezetés ......................................................................... 251
MP3 üzemmód ............................................................... 251
MP3 sávok kiválasztása hibrid lemezek esetén ....... 252
Információk a kijelzőn .................................................. 252
Következő/előző mappa kiválasztása ........................ 253
Mappák felépítése .......................................................... 253
HIBAELHÁRÍTÁS ........................................................... 254
AUTÓRÁDIÓ
B E M U TATÁ S ................................................................... 222
Tanácsok .......................................................................... 222
Műszaki jellemzők ......................................................... 224
GYORS ÚTMUTATÓ ................................................... 225
Kezelőszervek a kormánykeréken ............................. 228
Általános ismertetés ..................................................... 229
FUNKCIÓK ÉS BEÁLLÍTÁSOK ................................. 231
Rádió bekapcsolása: ...................................................... 231
Rádió kikapcsolása: ........................................................ 231
Rádiófunkciók kiválasztása ........................................... 231
CD funkció kiválasztása ............................................... 231
Hangforrás memória funkció ..................................... 231
Hangerő szabályozás ..................................................... 232
Mute/Pause (némítás/szünet) funkció ....................... 232
Audióbeállítások ............................................................ 233
Hangszín-beállítás .......................................................... 234
Balansz beállítás ............................................................. 234
Fader szabályzás ............................................................. 234
Loudness szabályzás ...................................................... 234
Preset/User/Classic/Rock/Jazz funkciók ................... 235
User Eq Settings funkció ............................................. 235
Menü ................................................................................. 236
Telefon előkészítés ........................................................ 242
Lopás elleni védelem .................................................... 243
RÁDIÓ (Tuner) .............................................................. 244
Bevezetés ......................................................................... 244
AUTÓRÁDIÓ
221
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:55 Pagina 221

Tisztítás és karbantartás
Az előlapot csak puha és antisztatikus ruhával tisztítsuk.
A tisztító- és fényesítőszerek károsíthatják felületét.

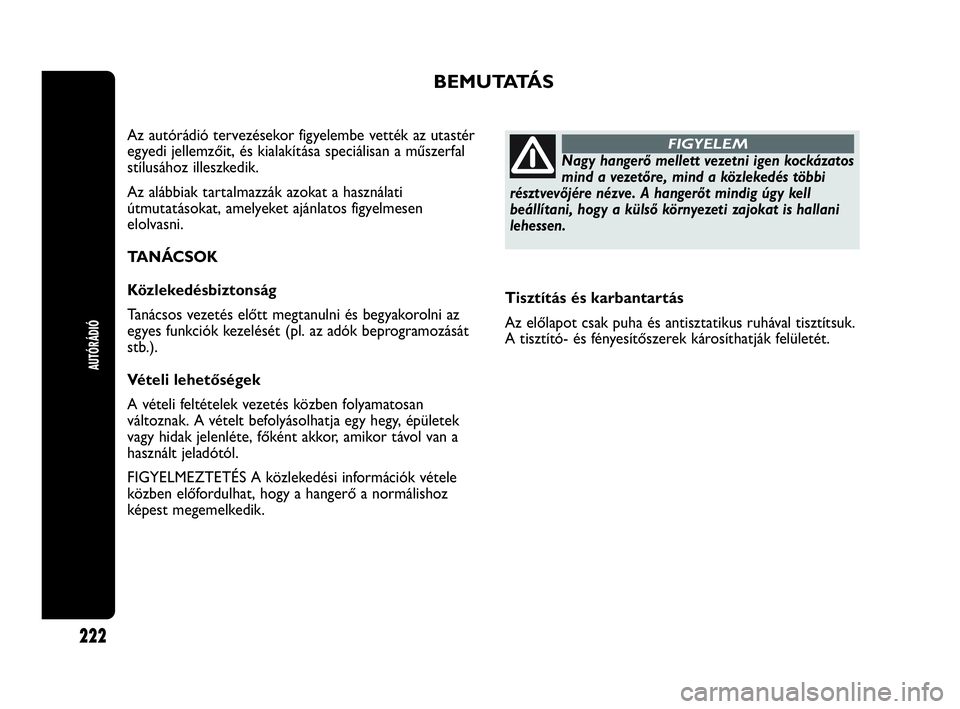

B E M U TATÁ S
Az autórádió tervezésekor figyelembe vették az utastér
egyedi jellemzőit, és kialakítása speciálisan a műszerfal
stílusához illeszkedik.
Az alábbiak tartalmazzák azokat a használati
útmutatásokat, amelyeket ajánlatos figyelmesen
elolvasni.
TANÁCSOK
Közlekedésbiztonság
Tanácsos vezetés előtt megtanulni és begyakorolni az
egyes funkciók kezelését (pl. az adók beprogramozását
stb.).
Vételi lehetőségek
A vételi feltételek vezetés közben folyamatosan
változnak. A vételt befolyásolhatja egy hegy, épületek
vagy hidak jelenléte, főként akkor, amikor távol van a
használt jeladótól.
FIGYELMEZTETÉS A közlekedési információk vétele
közben előfordulhat, hogy a hangerő a normálishoz
képest megemelkedik.
Nagy hangerő mellett vezetni igen kockázatos
mind a vezetőre, mind a közlekedés többi
résztvevőjére nézve. A hangerőt mindig úgy kell
beállítani, hogy a külső környezeti zajokat is hallani
lehessen.
FIGYELEM
AUTÓRÁDIÓ
222
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:55 Pagina 222

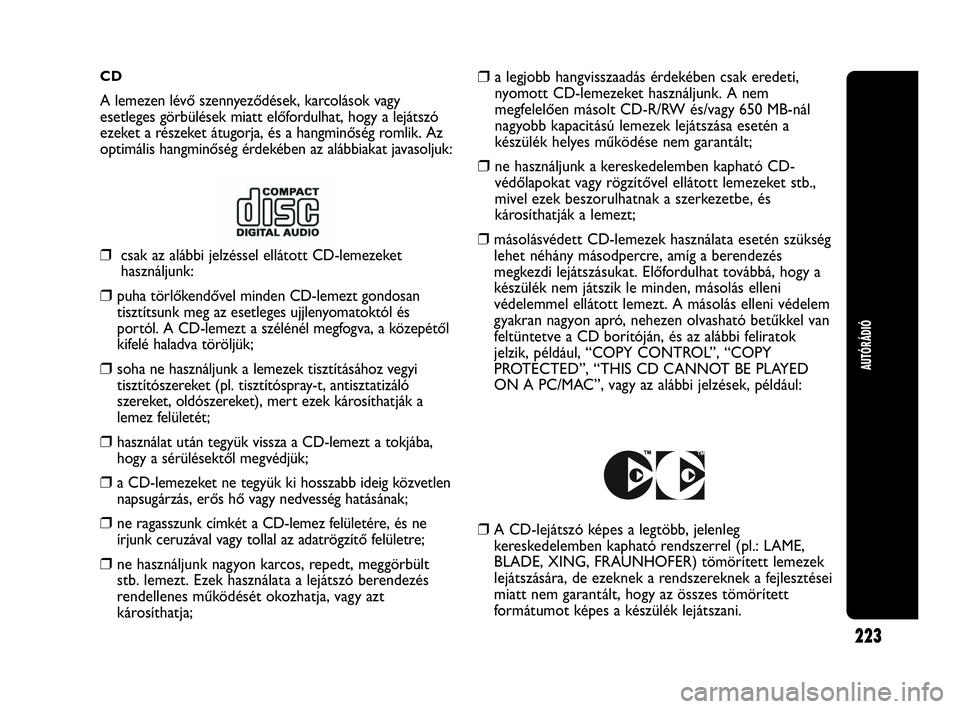

CD
A lemezen lévő szennyeződések, karcolások vagy
esetleges görbülések miatt előfordulhat, hogy a lejátszó
ezeket a részeket átugorja, és a hangminőség romlik. Az
optimális hangminőség érdekében az alábbiakat javasoljuk:
AUTÓRÁDIÓ
223
❒csak az alábbi jelzéssel ellátott CD-lemezeket
használjunk:
❒puha törlőkendővel minden CD-lemezt gondosan
tisztítsunk meg az esetleges ujjlenyomatoktól és
portól. A CD-lemezt a szélénél megfogva, a közepétől
kifelé haladva töröljük;
❒soha ne használjunk a lemezek tisztításához vegyi
tisztítószereket (pl. tisztítóspray-t, antisztatizáló
szereket, oldószereket), mert ezek károsíthatják a
lemez felületét;
❒használat után tegyük vissza a CD-lemezt a tokjába,
hogy a sérülésektől megvédjük;
❒a CD-lemezeket ne tegyük ki hosszabb ideig közvetlen
napsugárzás, erős hő vagy nedvesség hatásának;
❒ne ragasszunk címkét a CD-lemez felületére, és ne
írjunk ceruzával vagy tollal az adatrögzítő felületre;
❒ne használjunk nagyon karcos, repedt, meggörbült
stb. lemezt. Ezek használata a lejátszó berendezés
rendellenes működését okozhatja, vagy azt
károsíthatja;
❒a legjobb hangvisszaadás érdekében csak eredeti,
nyomott CD-lemezeket használjunk. A nem
megfelelően másolt CD-R/RW és/vagy 650 MB-nál
nagyobb kapacitású lemezek lejátszása esetén a
készülék helyes működése nem garantált;
❒ne használjunk a kereskedelemben kapható CD-
védőlapokat vagy rögzítővel ellátott lemezeket stb.,
mivel ezek beszorulhatnak a szerkezetbe, és
károsíthatják a lemezt;
❒ másolásvédett CD-lemezek használata esetén szükség
lehet néhány másodpercre, amíg a berendezés
megkezdi lejátszásukat. Előfordulhat továbbá, hogy a
készülék nem játszik le minden, másolás elleni
védelemmel ellátott lemezt. A másolás elleni védelem
gyakran nagyon apró, nehezen olvasható betűkkel van
feltüntetve a CD borítóján, és az alábbi feliratok
jelzik, például, “COPY CONTROL”, “COPY
PROTECTED”, “THIS CD CANNOT BE PLAYED
ON A PC/MAC”, vagy az alábbi jelzések, például:
❒ A CD-lejátszó képes a legtöbb, jelenleg
kereskedelemben kapható rendszerrel (pl.: LAME,
BLADE, XING, FRAUNHOFER) tömörített lemezek
lejátszására, de ezeknek a rendszereknek a fejlesztései
miatt nem garantált, hogy az összes tömörített
formátumot képes a készülék lejátszani.
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 223

224
AUTÓRÁDIÓ

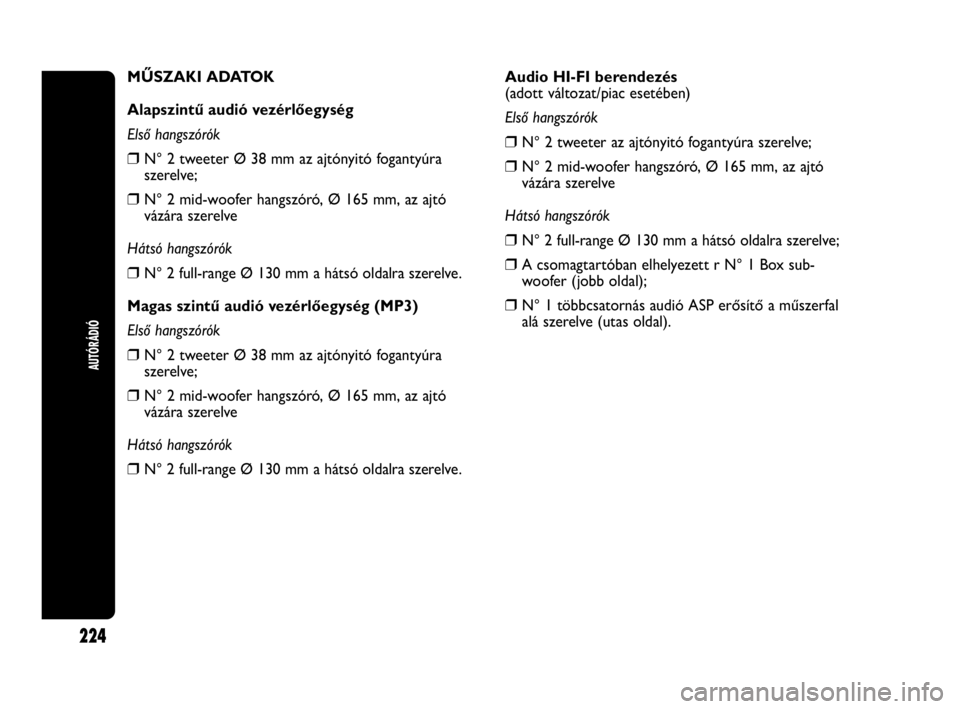

Audio HI-FI berendezés
(adott változat/piac esetében)
Első hangszórók
❒N° 2 tweeter az ajtónyitó fogantyúra szerelve;
❒N° 2 mid-woofer hangszóró, Ø 165 mm, az ajtó
vázára szerelve
Hátsó hangszórók
❒N° 2 full-range Ø 130 mm a hátsó oldalra szerelve;
❒A csomagtartóban elhelyezett r N° 1 Box sub-
woofer (jobb oldal);
❒N° 1 többcsatornás audió ASP erősítő a műszerfal
alá szerelve (utas oldal). MŰSZAKI ADATOK
Alapszintű audió vezérlőegység
Első hangszórók
❒N° 2 tweeter Ø 38 mm az ajtónyitó fogantyúra
szerelve;
❒N° 2 mid-woofer hangszóró, Ø 165 mm, az ajtó
vázára szerelve
Hátsó hangszórók
❒N° 2 full-range Ø 130 mm a hátsó oldalra szerelve.
Magas szintű audió vezérlőegység (MP3)
Első hangszórók
❒N° 2 tweeter Ø 38 mm az ajtónyitó fogantyúra
szerelve;
❒N° 2 mid-woofer hangszóró, Ø 165 mm, az ajtó
vázára szerelve
Hátsó hangszórók
❒N° 2 full-range Ø 130 mm a hátsó oldalra szerelve.
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 224

225
AUTÓRÁDIÓ

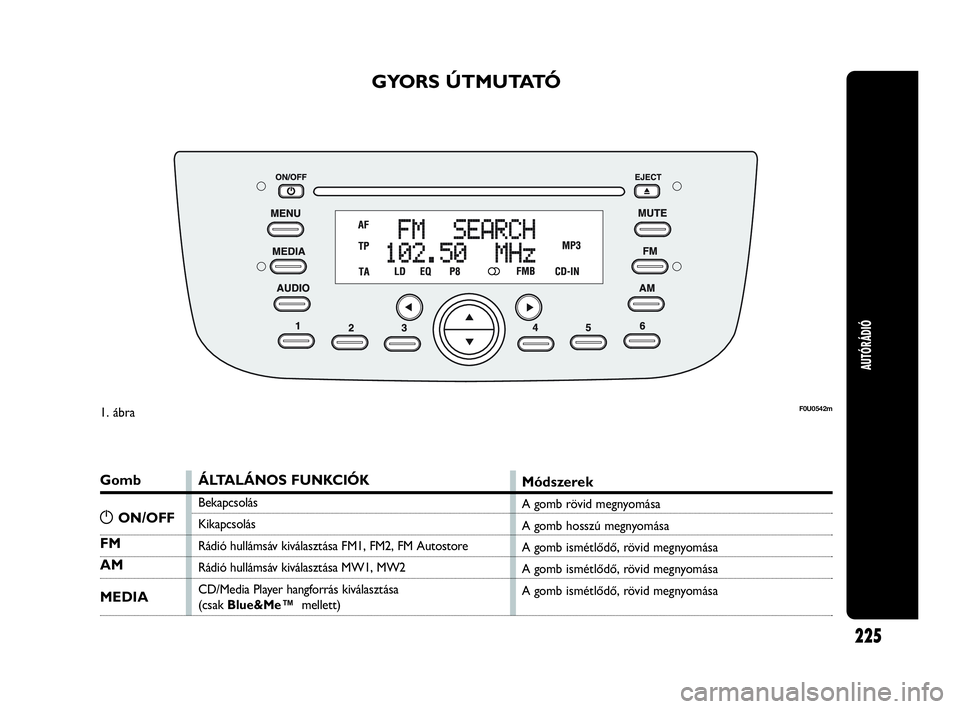

GYORS ÚTMUTATÓ
Gomb
FM
AM
MEDIA
ÁLTALÁNOS FUNKCIÓK
Bekapcsolás
Kikapcsolás
Rádió hullámsáv kiválasztása FM1, FM2, FM Autostore
Rádió hullámsáv kiválasztása MW1, MW2
CD/Media Player hangforrás kiválasztása
(csak Blue&Me™ mellett)
Módszerek
A gomb rövid megnyomása
A gomb hosszú megnyomása
A gomb ismétlődő, rövid megnyomása
A gomb ismétlődő, rövid megnyomása
A gomb ismétlődő, rövid megnyomása
F0U0542m
gON/OFF
1. ábra
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 225

Gomb
1 2 3 4 5 6
RÁDIÓFUNKCIÓK
Állomáskeresés:
– Automatikus keresés
– Kézi keresés
Éppen hallgatott adóállomás tárolása
Tárolt adóállomások előhívása
Kiválasztás módja
Automatikus keresés: ¯vagy ˙gomb lenyomása
(hosszú lenyomás a gyors haladás érdekében)
Kézi keresés: ▲o▼ gombok lenyomása
(hosszú lenyomás a gyors haladás érdekében)
Az 1-től 6-ig terjedő gombok
hosszú megnyomása a memóriába tároláshoz
Az 1-től 6-ig terjedő gombok
rövid megnyomása a memóriába tároláshoz
Gomb
MUTE
AUDIO
MENU

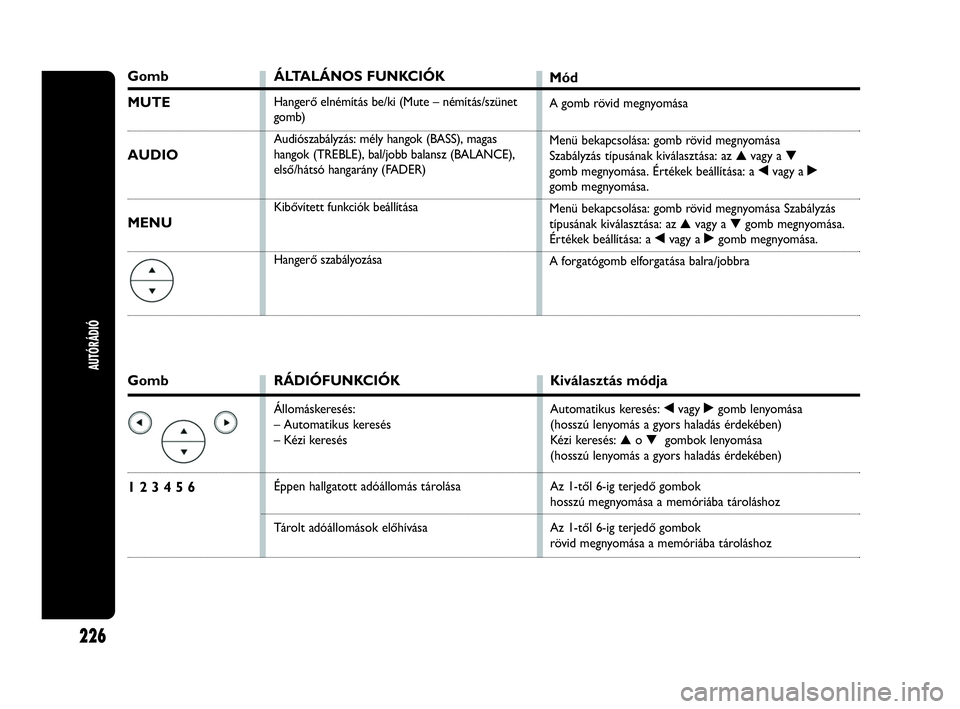

ÁLTALÁNOS FUNKCIÓK
Hangerő elnémítás be/ki (Mute – némítás/szünet
gomb)
Audiószabályzás: mély hangok (BASS), magas
hangok (TREBLE), bal/jobb balansz (BALANCE),
első/hátsó hangarány (FADER)
Kibővített funkciók beállítása
Hangerő szabályozása
Mód
A gomb rövid megnyomása
Menü bekapcsolása: gomb rövid megnyomása
Szabályzás típusának kiválasztása: az ▲vagy a ▼
gomb megnyomása. Értékek beállítása: a ¯vagy a ˙
gomb megnyomása.
Menü bekapcsolása: gomb rövid megnyomása Szabályzás
típusának kiválasztása: az ▲vagy a ▼gomb megnyomása.
Értékek beállítása: a ¯vagy a ˙gomb megnyomása.
A forgatógomb elforgatása balra/jobbra
AUTÓRÁDIÓ
226
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 226

AUTÓRÁDIÓ
227
Gomb
˚EJECT

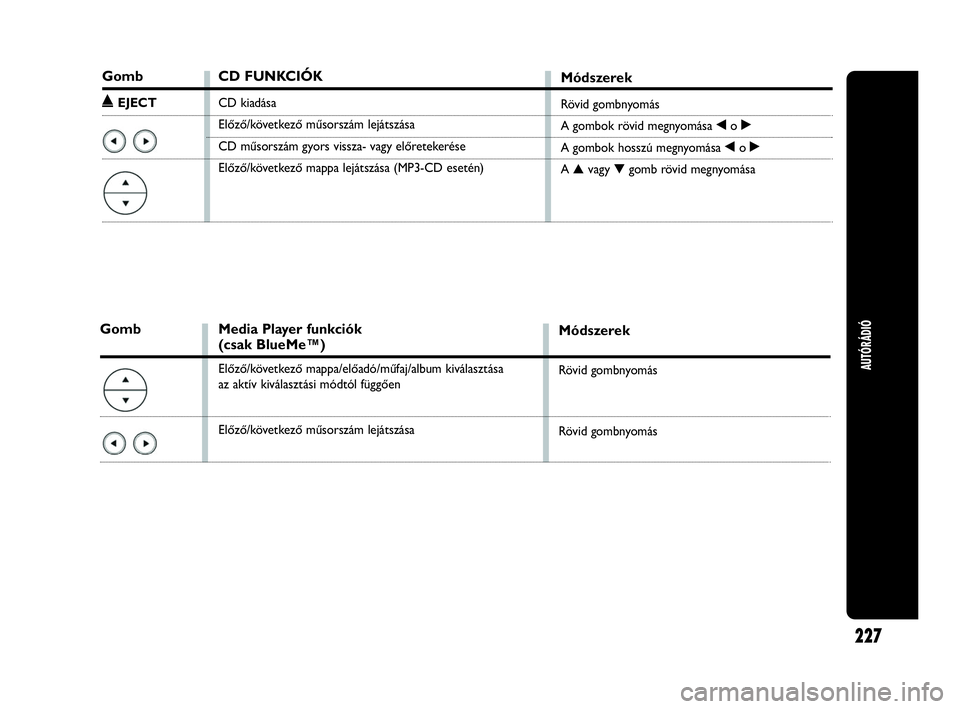

CD FUNKCIÓK
CD kiadása
Előző/következő műsorszám lejátszása
CD műsorszám gyors vissza- vagy előretekerése
Előző/következő mappa lejátszása (MP3-CD esetén)
Módszerek
Rövid gombnyomás
A gombok rövid megnyomása ¯o ˙
A gombok hosszú megnyomása ¯o ˙
A ▲vagy ▼gomb rövid megnyomása
Media Player funkciók
(csak BlueMe™)
Előző/következő mappa/előadó/műfaj/album kiválasztása
az aktív kiválasztási módtól függően
Előző/következő műsorszám lejátszása
Módszerek
Rövid gombnyomás
Rövid gombnyomás
Gomb
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 227

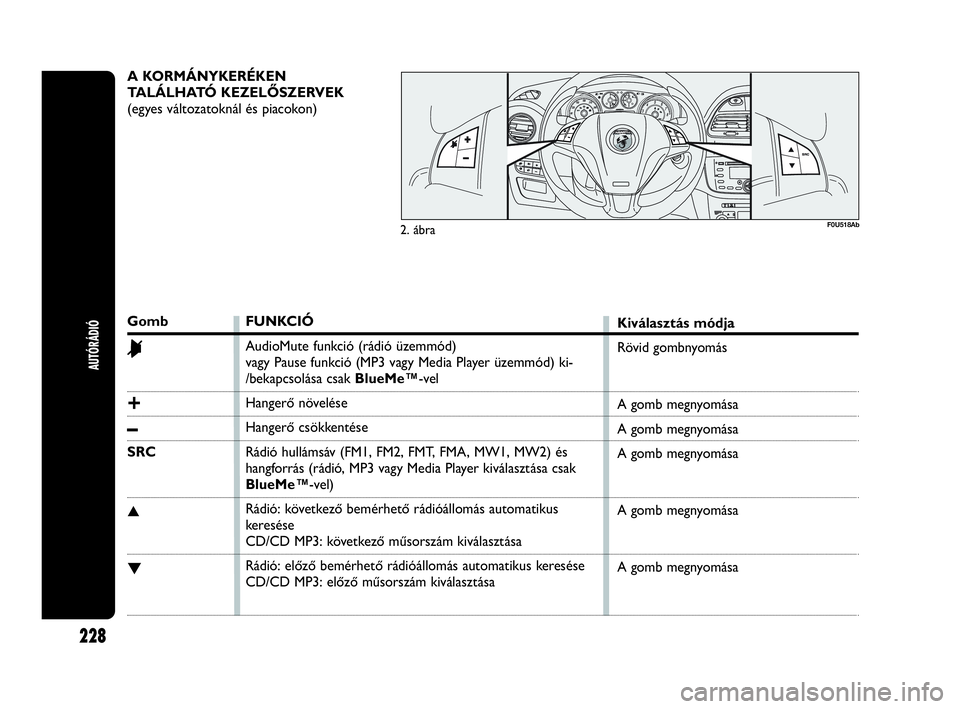

A KORMÁNYKERÉKEN
TALÁLHATÓ KEZELŐSZERVEK
(egyes változatoknál és piacokon)
F0U518Ab
Gomb
&
+
–
SRC
▲
▼
FUNKCIÓ
AudioMute funkció (rádió üzemmód)
vagy Pause funkció (MP3 vagy Media Player üzemmód) ki-
/bekapcsolása csak BlueMe™-vel
Hangerő növelése
Hangerő csökkentése
Rádió hullámsáv (FM1, FM2, FMT, FMA, MW1, MW2) és
hangforrás (rádió, MP3 vagy Media Player kiválasztása csak
BlueMe™-vel)
Rádió: következő bemérhető rádióállomás automatikus
keresése
CD/CD MP3: következő műsorszám kiválasztása
Rádió: előző bemérhető rádióállomás automatikus keresése
CD/CD MP3: előző műsorszám kiválasztásaKiválasztás módja
Rövid gombnyomás
A gomb megnyomása
A gomb megnyomása
A gomb megnyomása
A gomb megnyomása
A gomb megnyomása
AUTÓRÁDIÓ
228
2. ábra
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 228

AUTÓRÁDIÓ
229
ÁLTALÁNOS ISMERTETŐ
A rádió az alábbi funkciókkal rendelkezik:
Rádió
❒PLL hangolás az FM/AM/MW hullámsávokon;
❒RDS (Radio Data System) a következő funkciókkal:
TA (közlekedési információk) – TP (közlekedési
programok) – EON (Előtérbe helyezett más hálózat)
– REG (helyi adók vétele);
❒AF: alternatív frekvenciák keresése RDS
üzemmódban;
❒vészhelyzeti riasztások előkészítése;
❒kézi/automatikus állomáskeresés;
❒FM Multipath detektor;
❒30 állomás kézi rögzítése: 18 az FM sávban (6 az FM1,
6 az FM2 és 6 az FMT tartományban), 12 az MW
sávban (6 az MW1, 6 az MW2 tartományban);
❒6 FM állomás automatikus tárolása (Autostore
funkció) az erre szolgáló FM sávban;
❒a jármű sebességétől függő automatikus
hangerőszabályzás (SPEED VOLUME);
❒automatikus sztereó/monó kiválasztás.CD lejátszó
❒Lemez közvetlen kiválasztása;
❒Műsorszám kiválasztása (előre/hátra);
❒Műsorszámok gyors keresése (előre/hátra);
❒CD Display funkció: a műsorszám és a műsorszám
megkezdése óta eltelt idő megjelenítése;
❒Audió CD, CD-R és CD-RW lejátszása.
A multimédia CD-lemezek a hangfelvételek
mellett adatsávokat is tartalmaznak.
Az ilyen lemez lejátszása olyan mértékű
háttérzörejt okozhat , ami károsan befolyásolja
a közlekedés biztonságát , ezen felül károsítja
a végkimenetet és a hangszórókat .
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 229
