Abarth Punto Evo 2012 Manual de Empleo y Cuidado (in Spanish)

220
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
142
EMISIONES DE CO2
Los valores de emisión de CO2, indicados en la siguiente tabla, se refieren al consumo mixto.
Versión Emisiones de CO2según la Directiva Europea vigente (g/km)
1.4 Turbo Multi Air

Sintonización manual ..................................................... 245
Función Autostore ......................................................... 246
Recepción alarma de emergencia ............................... 247
Función EON .................................................................. 247
Emisoras estereofónicas ............................................... 247
REPRODUCTOR DE CD ............................................ 248
Introducción .................................................................... 248
Selección del reproductor de CD .............................. 248
Introducción/expulsión del CD .................................. 249
Indicaciones pantalla ...................................................... 250
Selección canción ........................................................... 250
Avance rápido/retroceso rápido de las canciones ... 250
Función pausa ................................................................. 250
REPRODUCTOR DE CD MP3 .................................. 251
Introducción .................................................................... 251
Modalidad MP3 ............................................................... 251
Selección de sesión MP3 con discos híbridos .......... 251
Indicaciones pantalla ...................................................... 252
Selección de la carpeta siguiente/anterior ................ 252
Estructura de las carpetas ............................................ 252
AUX (sólo en presencia del sistema Blue&Me™) ... 253
Introducción .................................................................... 253
Modalidad AUX .............................................................. 253
DIAGNOSIS DE LOS INCONVENIENTES ............. 254

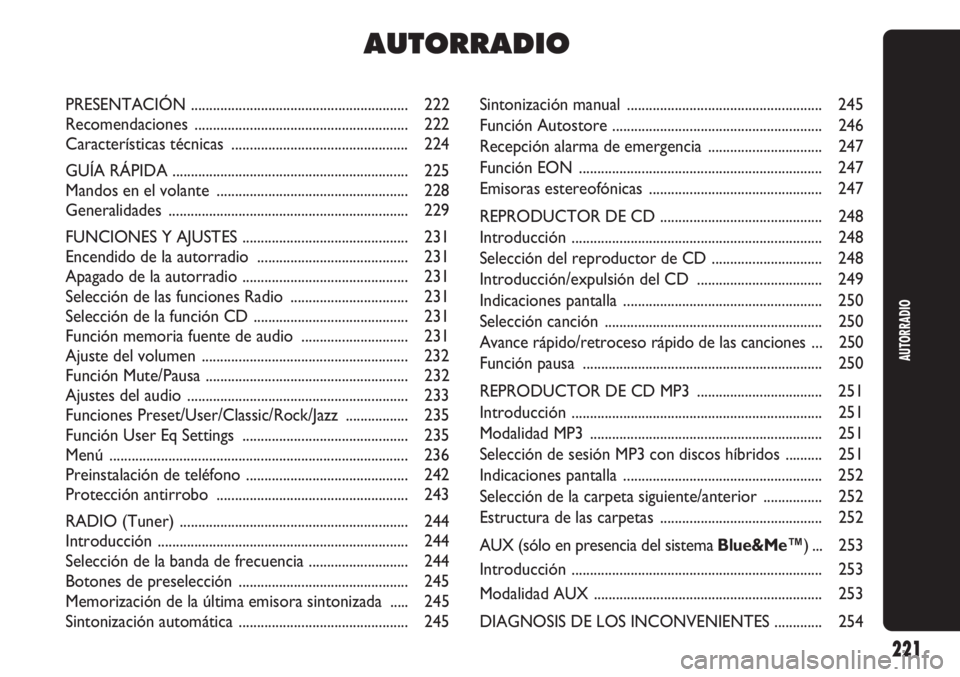

AUTORRADIO
PRESENTACIÓN ........................................................... 222
Recomendaciones .......................................................... 222
Características técnicas ................................................ 224
GUÍA RÁPIDA ................................................................ 225
Mandos en el volante .................................................... 228
Generalidades ................................................................. 229
FUNCIONES Y AJUSTES ............................................. 231
Encendido de la autorradio ......................................... 231
Apagado de la autorradio ............................................. 231
Selección de las funciones Radio ................................ 231
Selección de la función CD .......................................... 231
Función memoria fuente de audio ............................. 231
Ajuste del volumen ........................................................ 232
Función Mute/Pausa ....................................................... 232
Ajustes del audio ............................................................ 233
Funciones Preset/User/Classic/Rock/Jazz ................. 235
Función User Eq Settings ............................................. 235
Menú ................................................................................. 236
Preinstalación de teléfono ............................................ 242
Protección antirrobo .................................................... 243
RADIO (Tuner) .............................................................. 244
Introducción .................................................................... 244
Selección de la banda de frecuencia ........................... 244
Botones de preselección .............................................. 245
Memorización de la última emisora sintonizada ..... 245
Sintonización automática .............................................. 245
AUTORRADIO
221

Cuidado y mantenimiento
Limpie el frontal solamente con un paño suave
y antiestático. Los productos detergentes
y abrillantadores pueden dañar la superficie.

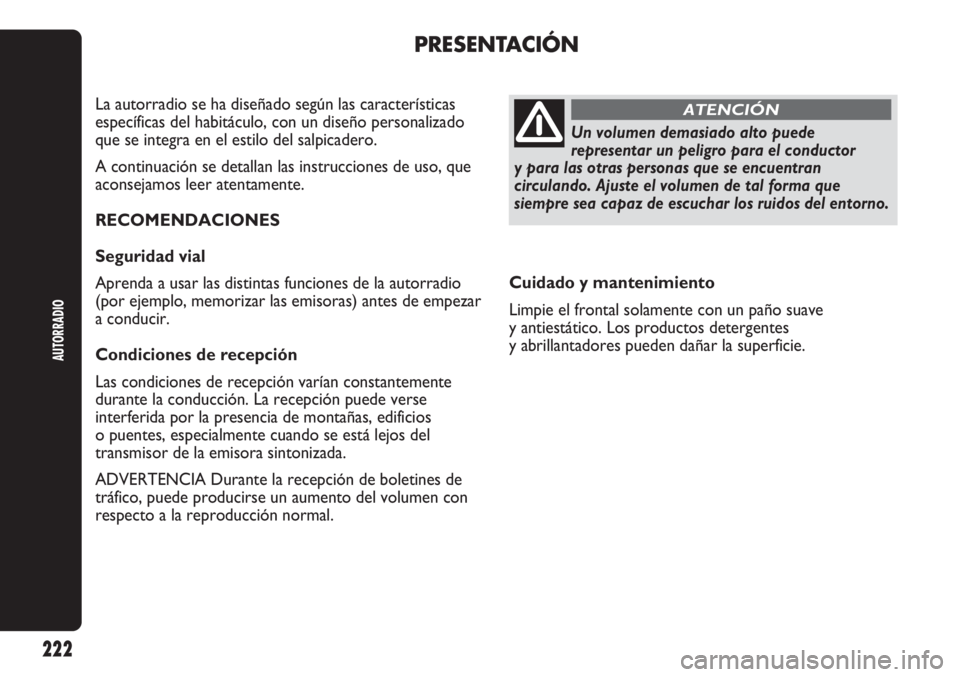

PRESENTACIÓN
La autorradio se ha diseñado según las características
específicas del habitáculo, con un diseño personalizado
que se integra en el estilo del salpicadero.
A continuación se detallan las instrucciones de uso, que
aconsejamos leer atentamente.
RECOMENDACIONES
Seguridad vial
Aprenda a usar las distintas funciones de la autorradio
(por ejemplo, memorizar las emisoras) antes de empezar
a conducir.
Condiciones de recepción
Las condiciones de recepción varían constantemente
durante la conducción. La recepción puede verse
interferida por la presencia de montañas, edificios
o puentes, especialmente cuando se está lejos del
transmisor de la emisora sintonizada.
ADVERTENCIA Durante la recepción de boletines de
tráfico, puede producirse un aumento del volumen con
respecto a la reproducción normal.
Un volumen demasiado alto puede
representar un peligro para el conductor
y para las otras personas que se encuentran
circulando. Ajuste el volumen de tal forma que
siempre sea capaz de escuchar los ruidos del entorno.
ATENCIÓN
AUTORRADIO
222

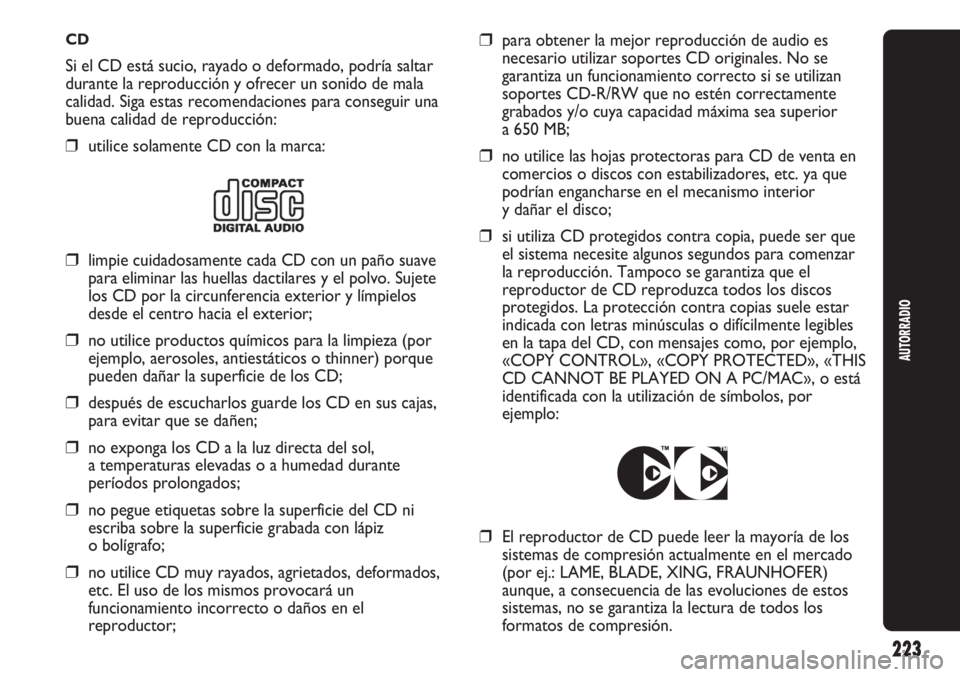

CD
Si el CD está sucio, rayado o deformado, podría saltar
durante la reproducción y ofrecer un sonido de mala
calidad. Siga estas recomendaciones para conseguir una
buena calidad de reproducción:
❒utilice solamente CD con la marca:
AUTORRADIO
223
❒limpie cuidadosamente cada CD con un paño suave
para eliminar las huellas dactilares y el polvo. Sujete
los CD por la circunferencia exterior y límpielos
desde el centro hacia el exterior;
❒no utilice productos químicos para la limpieza (por
ejemplo, aerosoles, antiestáticos o thinner) porque
pueden dañar la superficie de los CD;
❒después de escucharlos guarde los CD en sus cajas,
para evitar que se dañen;
❒no exponga los CD a la luz directa del sol,
a temperaturas elevadas o a humedad durante
períodos prolongados;
❒no pegue etiquetas sobre la superficie del CD ni
escriba sobre la superficie grabada con lápiz
o bolígrafo;
❒no utilice CD muy rayados, agrietados, deformados,
etc. El uso de los mismos provocará un
funcionamiento incorrecto o daños en el
reproductor;
❒para obtener la mejor reproducción de audio es
necesario utilizar soportes CD originales. No se
garantiza un funcionamiento correcto si se utilizan
soportes CD-R/RW que no estén correctamente
grabados y/o cuya capacidad máxima sea superior
a 650 MB;
❒no utilice las hojas protectoras para CD de venta en
comercios o discos con estabilizadores, etc. ya que
podrían engancharse en el mecanismo interior
y dañar el disco;
❒si utiliza CD protegidos contra copia, puede ser que
el sistema necesite algunos segundos para comenzar
la reproducción. Tampoco se garantiza que el
reproductor de CD reproduzca todos los discos
protegidos. La protección contra copias suele estar
indicada con letras minúsculas o difícilmente legibles
en la tapa del CD, con mensajes como, por ejemplo,
«COPY CONTROL», «COPY PROTECTED», «THIS
CD CANNOT BE PLAYED ON A PC/MAC», o está
identificada con la utilización de símbolos, por
ejemplo:
❒El reproductor de CD puede leer la mayoría de los
sistemas de compresión actualmente en el mercado
(por ej.: LAME, BLADE, XING, FRAUNHOFER)
aunque, a consecuencia de las evoluciones de estos
sistemas, no se garantiza la lectura de todos los
formatos de compresión.

224
AUTORRADIO
Equipamiento Audio Hi-Fi
(para versiones/países donde esté previsto)
Altavoces delanteros
❒N° 2 tweeter montados en la moldura de la manilla
de la puerta;
❒N° 2 altavoces mid-woofer Ø 165 mm, montados en
el bastidor de la puerta.
Altavoces traseros
❒N° 2 full-range Ø 130 mm montados en el costado
posterior;
❒N° 1 Box sub-woofer situado en el maletero (lado
derecho);
❒N° 1 amplificador de audio multicanal ASP montado
debajo del salpicadero (lado pasajero). CARACTERÍSTICAS TÉCNICAS
Equipamiento Audio nivel base
Altavoces delanteros
❒N° 2 tweeter Ø 38 mm montados en la moldura de
la manilla de la puerta;
❒2 altavoces mid-woofer Ø 165 mm, montados en el
bastidor de la puerta.
Altavoces traseros
❒N° 2 full-range Ø 130 mm montados en el costado
posterior.
Equipamiento Audio nivel alto (MP3)
Altavoces delanteros
❒N° 2 tweeter Ø 38 mm montados en la moldura de
la manilla de la puerta;
❒2 altavoces mid-woofer Ø 165 mm, montados en el
bastidor de la puerta.
Altavoces traseros
❒N° 2 full-range Ø 130 mm montados en el costado
posterior.

225
AUTORRADIO

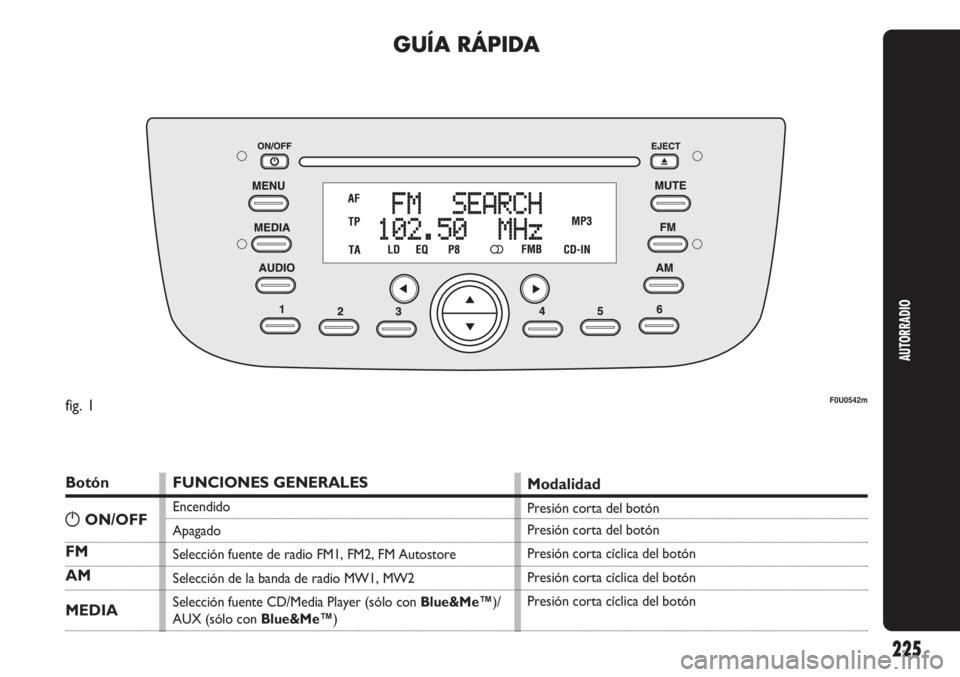

GUÍA RÁPIDA
Botón
FM
AM
MEDIA
FUNCIONES GENERALES
Encendido
Apagado
Selección fuente de radio FM1, FM2, FM Autostore
Selección de la banda de radio MW1, MW2
Selección fuente CD/Media Player (sólo con Blue&Me™)/
AUX (sólo con Blue&Me™)
Modalidad
Presión corta del botón
Presión corta del botón
Presión corta cíclica del botón
Presión corta cíclica del botón
Presión corta cíclica del botón
F0U0542m
gON/OFF fig. 1

Botón
1 2 3 4 5 6
FUNCIONES DE LA RADIO
Búsqueda de emisora de radio:
– Búsqueda automática
– Búsqueda manual
Memorización emisora de radio actual
Recuperación emisora memorizada
Modalidad
Búsqueda automática: presión de los botones ¯o˙
(presión larga para avance rápido)
Búsqueda manual: presión de los botones ▲o▼
(presión larga para avance rápido)
Presión larga de los botones respectivamente para preset
memorias de 1 a 6
Presión corta de los botones respectivamente para preset
memorias de 1 a 6

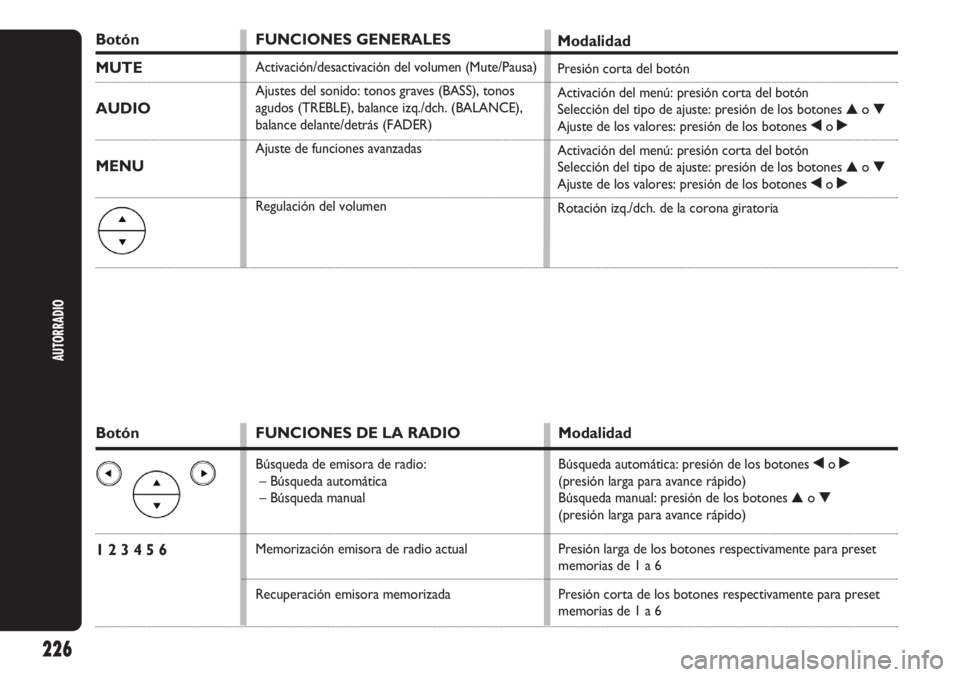

Botón
MUTE
AUDIO
MENU
FUNCIONES GENERALES
Activación/desactivación del volumen (Mute/Pausa)
Ajustes del sonido: tonos graves (BASS), tonos
agudos (TREBLE), balance izq./dch. (BALANCE),
balance delante/detrás (FADER)
Ajuste de funciones avanzadas
Regulación del volumen
Modalidad
Presión corta del botón
Activación del menú: presión corta del botón
Selección del tipo de ajuste: presión de los botones ▲o▼
Ajuste de los valores: presión de los botones ¯o˙
Activación del menú: presión corta del botón
Selección del tipo de ajuste: presión de los botones ▲o▼
Ajuste de los valores: presión de los botones ¯o˙
Rotación izq./dch. de la corona giratoria
AUTORRADIO
226

AUTORRADIO
227

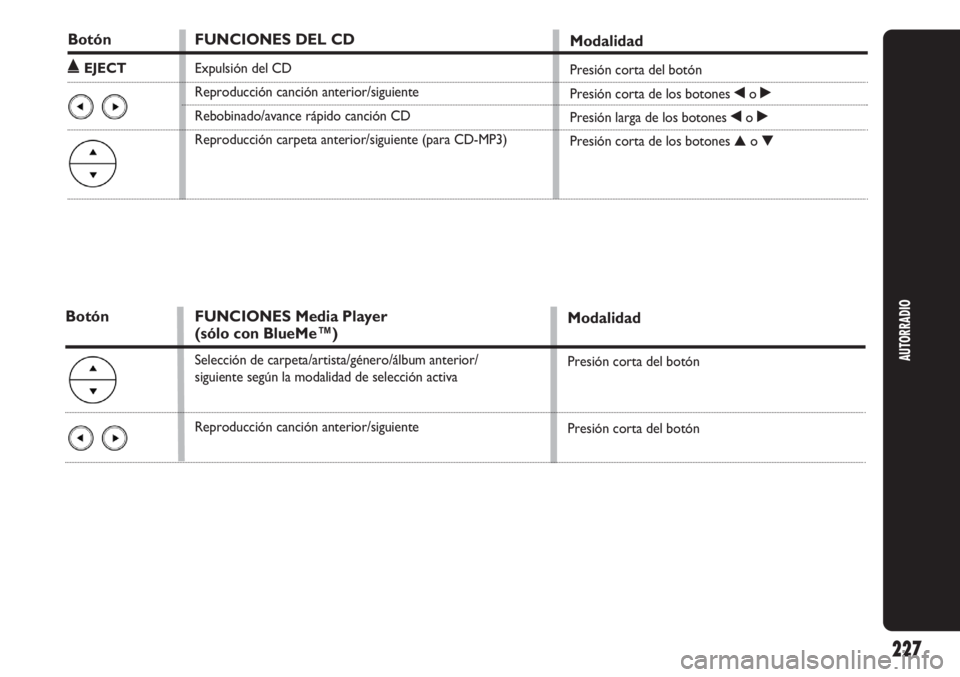

Botón
˚EJECT
FUNCIONES DEL CD
Expulsión del CD
Reproducción canción anterior/siguiente
Rebobinado/avance rápido canción CD
Reproducción carpeta anterior/siguiente (para CD-MP3)
Modalidad
Presión corta del botón
Presión corta de los botones ¯o˙
Presión larga de los botones ¯o˙
Presión corta de los botones ▲o▼
FUNCIONES Media Player
(sólo con BlueMe™)
Selección de carpeta/artista/género/álbum anterior/
siguiente según la modalidad de selección activa
Reproducción canción anterior/siguiente
Modalidad
Presión corta del botón
Presión corta del botón
Botón

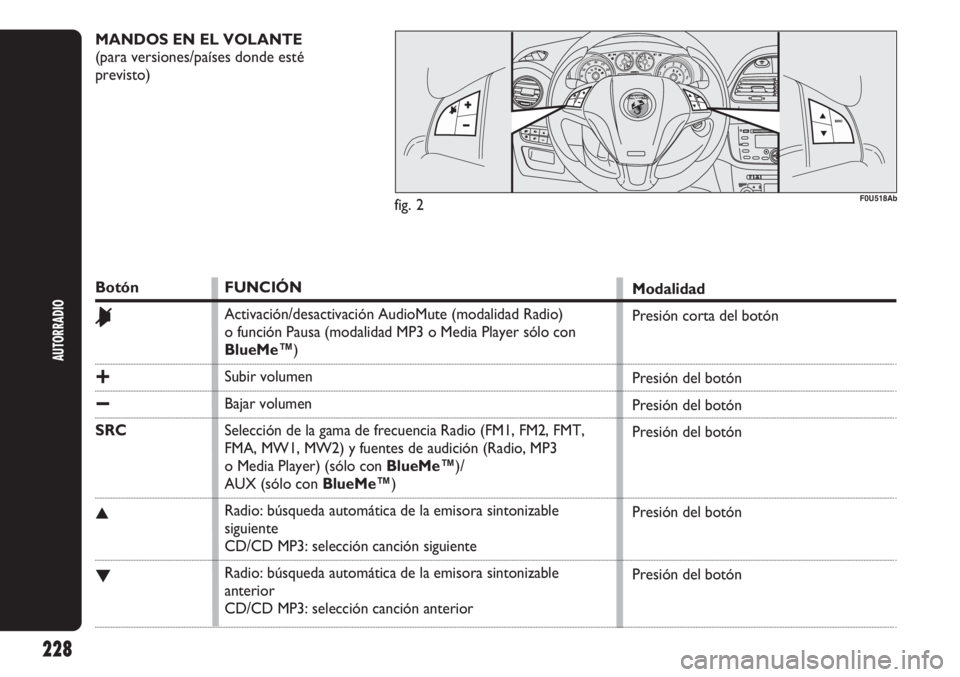

MANDOS EN EL VOLANTE
(para versiones/países donde esté
previsto)
F0U518Ab
Botón
&
+
−
SRC
▲
▼
FUNCIÓN
Activación/desactivación AudioMute (modalidad Radio)
o función Pausa (modalidad MP3 o Media Player sólo con
BlueMe™)
Subir volumen
Bajar volumen
Selección de la gama de frecuencia Radio (FM1, FM2, FMT,
FMA, MW1, MW2) y fuentes de audición (Radio, MP3
o Media Player) (sólo con BlueMe™)/
AUX (sólo con BlueMe™)
Radio: búsqueda automática de la emisora sintonizable
siguiente
CD/CD MP3: selección canción siguiente
Radio: búsqueda automática de la emisora sintonizable
anterior
CD/CD MP3: selección canción anteriorModalidad
Presión corta del botón
Presión del botón
Presión del botón
Presión del botón
Presión del botón
Presión del botón
AUTORRADIO
228
fig. 2

AUTORRADIO
229

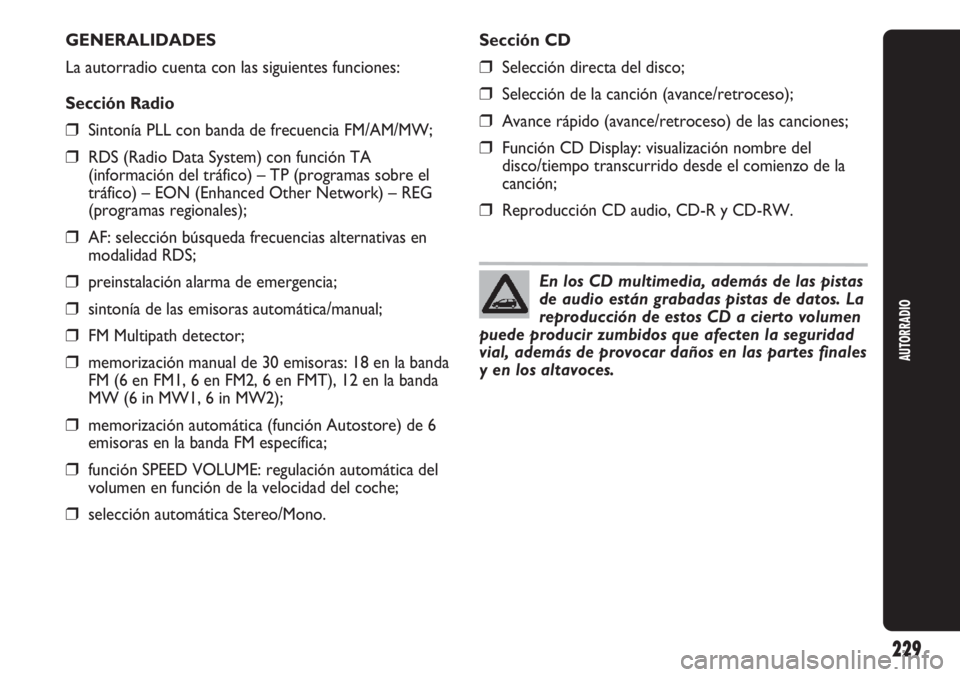

GENERALIDADES
La autorradio cuenta con las siguientes funciones:
Sección Radio
❒Sintonía PLL con banda de frecuencia FM/AM/MW;
❒RDS (Radio Data System) con función TA
(información del tráfico) – TP (programas sobre el
tráfico) – EON (Enhanced Other Network) – REG
(programas regionales);
❒AF: selección búsqueda frecuencias alternativas en
modalidad RDS;
❒preinstalación alarma de emergencia;
❒sintonía de las emisoras automática/manual;
❒FM Multipath detector;
❒memorización manual de 30 emisoras: 18 en la banda
FM (6 en FM1, 6 en FM2, 6 en FMT), 12 en la banda
MW (6 in MW1, 6 in MW2);
❒memorización automática (función Autostore) de 6
emisoras en la banda FM específica;
❒función SPEED VOLUME: regulación automática del
volumen en función de la velocidad del coche;
❒selección automática Stereo/Mono.Sección CD
❒Selección directa del disco;
❒Selección de la canción (avance/retroceso);
❒Avance rápido (avance/retroceso) de las canciones;
❒Función CD Display: visualización nombre del
disco/tiempo transcurrido desde el comienzo de la
canción;
❒Reproducción CD audio, CD-R y CD-RW.
En los CD multimedia, además de las pistas
de audio están grabadas pistas de datos. La
reproducción de estos CD a cierto volumen
puede producir zumbidos que afecten la seguridad
vial, además de provocar daños en las partes finales
y en los altavoces.
