Abarth Punto Evo 2012 Manual de Empleo y Cuidado (in Spanish)

F0U183Abfig. 179

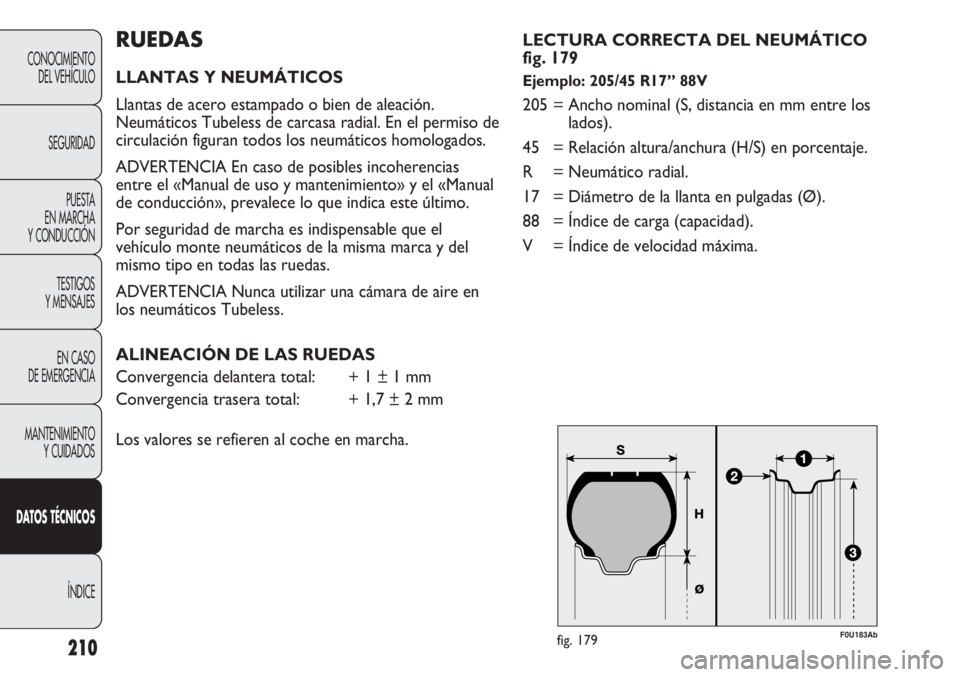

RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de aleación.
Neumáticos Tubeless de carcasa radial. En el permiso de
circulación figuran todos los neumáticos homologados.
ADVERTENCIA En caso de posibles incoherencias
entre el «Manual de uso y mantenimiento» y el «Manual
de conducción», prevalece lo que indica este último.
Por seguridad de marcha es indispensable que el
vehículo monte neumáticos de la misma marca y del
mismo tipo en todas las ruedas.
ADVERTENCIA Nunca utilizar una cámara de aire en
los neumáticos Tubeless.
ALINEACIÓN DE LAS RUEDAS
Convergencia delantera total: + 1 ± 1 mm
Convergencia trasera total: + 1,7 ± 2 mm
Los valores se refieren al coche en marcha.LECTURA CORRECTA DEL NEUMÁTICO
fig. 179Ejemplo: 205/45 R17” 88V
205 = Ancho nominal (S, distancia en mm entre los
lados).
45 = Relación altura/anchura (H/S) en porcentaje.
R = Neumático radial.
17 = Diámetro de la llanta en pulgadas (Ø).
88 = Índice de carga (capacidad).
V = Índice de velocidad máxima.
210
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

211
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= hasta 160 km/h.
R= hasta 170 km/h.
S= hasta 180 km/h.
T= hasta 190 km/h.
U= hasta 200 km/h.
H= hasta 210 km/h.
V= hasta 240 km/h.
W= hasta 270 km/h.
Y= hasta 300 km/h.
QM + S= hasta 160 km/h.
TM + S= hasta 190 km/h.
HM + S= hasta 210 km/h.
Índice de velocidad máxima
Índice de velocidad máxima
para neumáticos de nieve
Índice de carga (capacidad)

212
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
LECTURA CORRECTA DE LA LLANTA
fig. 179
Ejemplo: 7J x 17 ET39
7 = ancho de la llanta en pulgadas 1.
J = perfil de la pestaña (relieve lateral donde se
apoya el talón del neumático)
2.
17 = diámetro de acoplamiento en pulgadas
(corresponde al del neumático que debe
montarse)
3= Ø.
ET39 = ángulo de caída de la rueda (distancia entre la
superficie de apoyo disco/llanta y punto medio
de la llanta de la rueda).NEUMÁTICOS RIM PROTECTOR fig. 180
En caso de que se utilicen tapacubos
integrales (para versiones/paises, donde
esté previsto) fijados (con muelle) a la llanta de
aleación y neumáticos que no sean de serie,
posventa, con «Rim Protector» (protector de
llanta), NO monte los tapacubos. El uso de
neumáticos y tapacubos no adecuados
podría implicar la pérdida repentina de la
presión del neumático.
ATENCIÓN
F0U195Abfig. 180

213
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

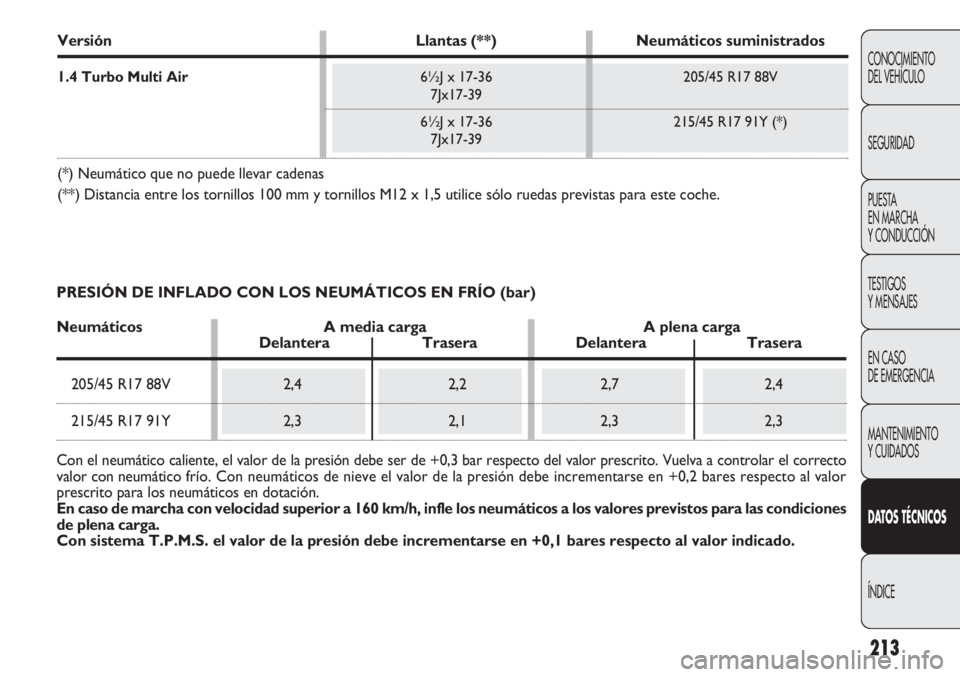

Versión Llantas (**) Neumáticos suministrados
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Neumático que no puede llevar cadenas
(**) Distancia entre los tornillos 100 mm y tornillos M12 x 1,5 utilice sólo ruedas previstas para este coche.
PRESIÓN DE INFLADO CON LOS NEUMÁTICOS EN FRÍO (bar)
Neumáticos A media carga A plena carga
Delantera Trasera Delantera Trasera
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Con el neumático caliente, el valor de la presión debe ser de +0,3 bar respecto del valor prescrito. Vuelva a controlar el correcto
valor con neumático frío. Con neumáticos de nieve el valor de la presión debe incrementarse en +0,2 bares respecto al valor
prescrito para los neumáticos en dotación.
En caso de marcha con velocidad superior a 160 km/h, infle los neumáticos a los valores previstos para las condiciones
de plena carga.
Con sistema T.P.M.S. el valor de la presión debe incrementarse en +0,1 bares respecto al valor indicado.

214
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

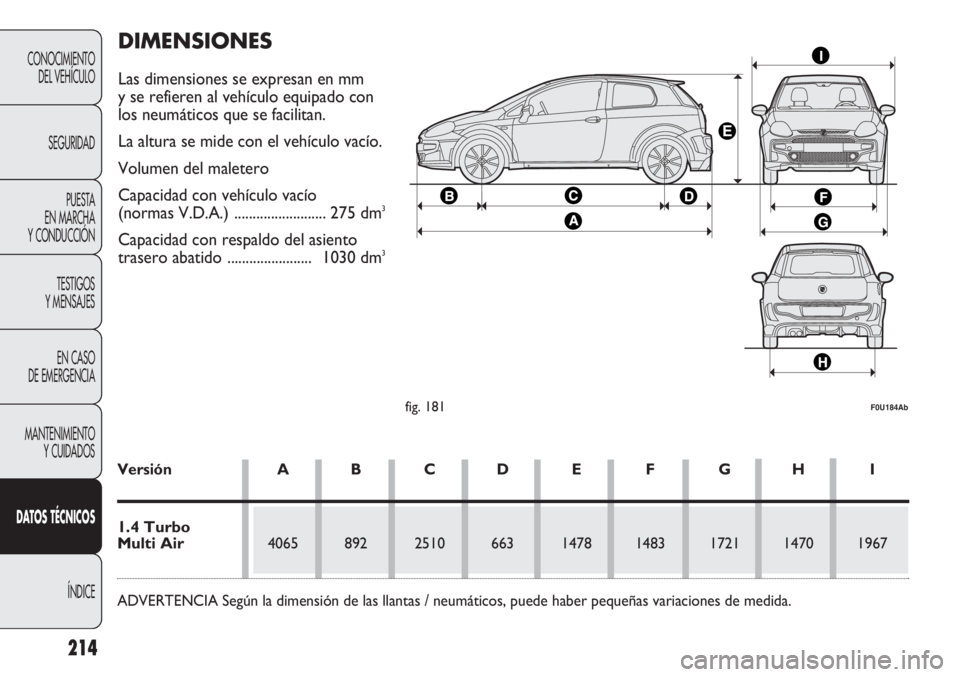

fig. 181F0U184Ab
Versión A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
ADVERTENCIA Según la dimensión de las llantas / neumáticos, puede haber pequeñas variaciones de medida.
DIMENSIONES
Las dimensiones se expresan en mm
y se refieren al vehículo equipado con
los neumáticos que se facilitan.
La altura se mide con el vehículo vacío.
Volumen del maletero
Capacidad con vehículo vacío
(normas V.D.A.) ......................... 275 dm
3
Capacidad con respaldo del asiento
trasero abatido ....................... 1030 dm3

215
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
1185
480
950
850
1665
50

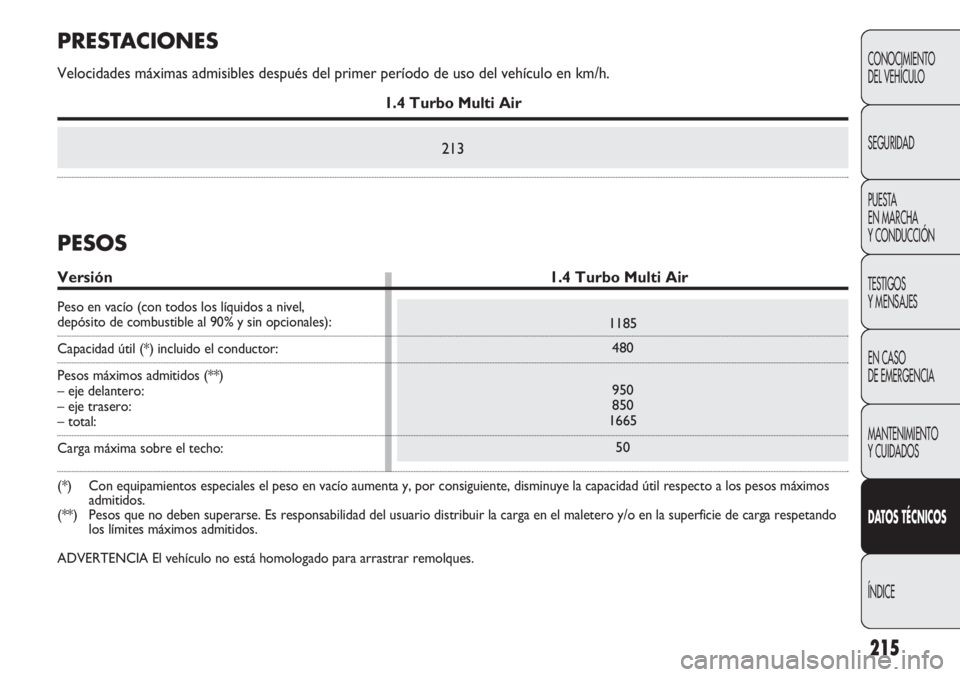

PRESTACIONES
Velocidades máximas admisibles después del primer período de uso del vehículo en km/h.
1.4 Turbo Multi Air
213
PESOS
Versión 1.4 Turbo Multi Air
Peso en vacío (con todos los líquidos a nivel, depósito de combustible al 90% y sin opcionales):
Capacidad útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Carga máxima sobre el techo:
(*) Con equipamientos especiales el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil respecto a los pesos máximos
admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga respetando
los límites máximos admitidos.
ADVERTENCIA El vehículo no está homologado para arrastrar remolques.

Gasolina ecológica sin plomo no inferior
a 95 R.O.N. (Especificación EN 228)
Mezcla de agua y líquido PARAFLU
UP
al 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Mezcla de agua y líquido
TUTELA PROFESSIONAL SC 35
216
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2
ABASTECIMIENTO
1.4 Turbo Multi Air Combustibles prescritosy lubricantes originales
Depósito del combustible: litros
incluida una reserva de: litros
Instalación de refrigeración motor: litros
Cárter del motor: kgCárter del motor y filtro: kg
Caja de cambios/diferencial: kg
Circuito de frenos hidráulicos: kg
Recipiente para el líquido lavaparabrisas,
lavaluneta: litros
(
❒) Para condiciones climáticas particularmente severas, se recomienda una mezcla de 60% de PARAFLUUPy del 40% de agua
desmineralizada.

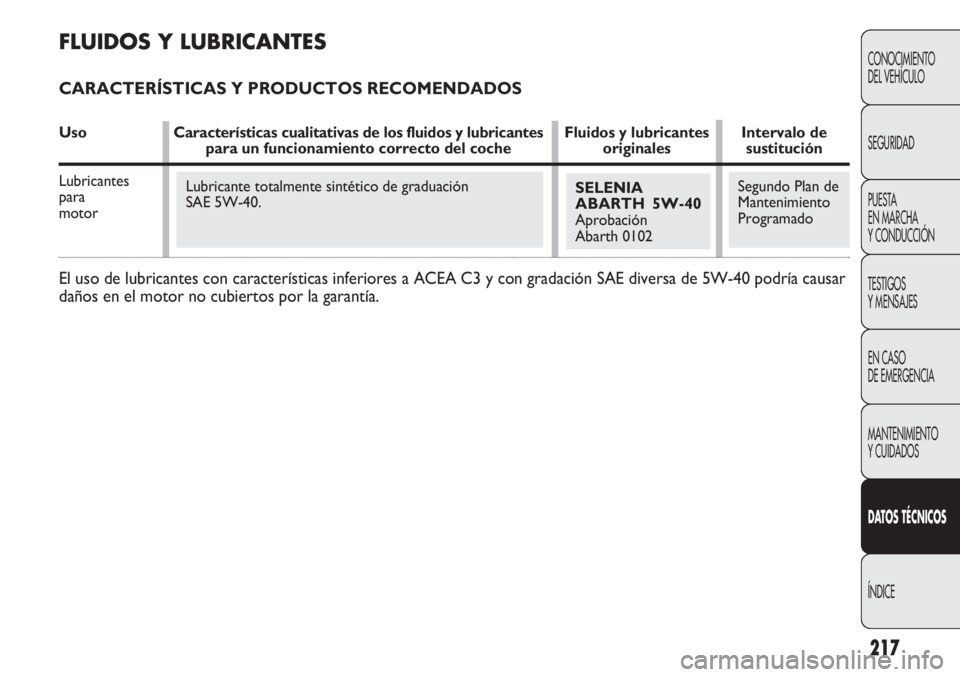

FLUIDOS Y LUBRICANTES
CARACTERÍSTICAS Y PRODUCTOS RECOMENDADOS
Uso Características cualitativas de los fluidos y lubricantes Fluidos y lubricantes Intervalo depara un funcionamiento correcto del coche originales sustitución
Lubricantes
para
motor
El uso de lubricantes con características inferiores a ACEA C3 y con gradación SAE diversa de 5W-40 podría causar
daños en el motor no cubiertos por la garantía.
217
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Lubricante totalmente sintético de graduación
SAE 5W-40.SELENIA
ABARTH 5W-40
Aprobación
Abarth 0102Segundo Plan de
Mantenimiento
Programado

Cambio
y diferenciales
mecánicos
Juntas homocinéticas
lado rueda
Juntas homocinéticas
lado diferencial
Frenos y mandos
hidráulicos del
embrague
Circuitos de
refrigeración.
Porcentaje de
empleo: 50% agua
50%
PARAFLUUP(❒)
Se utiliza puro
o diluido en
los sistemas
limpialavaparabrisas
Lubricante sintético de gradación SAE 75W
Calificación FIAT 9.55550-MZ6
Grasa al bisulfuro de molibdeno, para elevadas
temperaturas de empleo.
Calificación FIAT 9.55580. Consistencia NL.GI. 1-2
Grasa sintética a base de poliurea para altas temperaturas.
Calificación FIAT 9.55580. Consistencia NL.GI. 2
Fluido sintético F.M.V.S.S. n° 116 DOT 4,
ISO 4925 SAE J1704, CUNA NC 956- 01.
Calificación FIAT 9.55597
Protección con acción anticongelante de color rojo a base
de glicol monoetilénico inhibido con formulación orgánica.
Cumple las especificaciones CUNA NC 956-16, ASTM D
3306. Calificación FIAT 9.55523
Mezcla de alcoholes, agua y tensioactivos CUNA NC 956-II
Calificación FIAT 9.55522.TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
218
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Protección
para radiadores
Líquido para
lavaparabrisas/
lavaluneta Lubricantes
y grasas para
la transmisión
del movimiento
Líquido de frenos
Uso Características cualitativas de los fluidos y lubricantes Fluidos y lubricantes Aplicacionespara un funcionamiento correcto del coche originales
(*) ADVERTENCIA No repostar o mezclar con otros líquidos cuyas características difieran de las descritas.
(❒) Para condiciones climáticas particularmente adversas, se aconseja una mezcla del 60% de PARAFLU
UPy del 40% de agua desmineralizada.

219
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
8,05,06,1
CONSUMO DE COMBUSTIBLE
Los valores de consumo de carburante, que figuran en
las tablas siguientes, se han establecido en base
a pruebas de homologación previstas en las Directivas
Europeas correspondientes.
Para medir el consumo se efectúan los procedimientos
siguientes:
❒ciclo urbano: inicia con un arranque con el motor
frío y se conduce el vehículo simulando un recorrido
urbano normal;
❒ciclo interurbano: se simula el empleo del vehículo
en el tráfico interurbano con frecuentesaceleraciones en todas las marchas; la velocidad del
trayecto oscila entre 0 y 120 km/h;
❒consumo mixto: se calcula con una ponderación del
37% en el ciclo urbano y del 63% en el ciclo
extraurbano.
ADVERTENCIA El tipo de trayecto, el estado del
tráfico, las condiciones atmosféricas, la forma de
conducir, el estado general del vehículo, el nivel de
equipamiento/dotaciones/accesorios, el uso del
climatizador, la carga del vehículo, la presencia de
portaequipajes en el techo, cualquier situación que
penaliza la penetración aerodinámica o la resistencia al
avance conllevan valores de consumo diferentes a los
establecidos.
Consumo según la directiva Europea vigente (litros/100 km)
Versión Urbano Extraurbano Mixto
1.4 Turbo Multi Air
