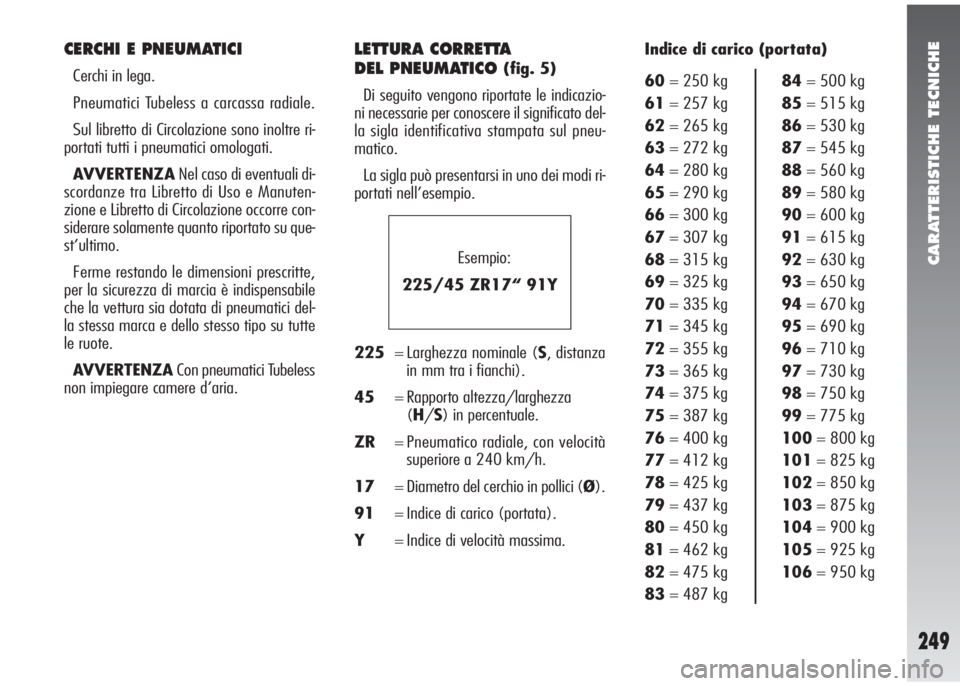

Page 251 of 275
CARATTERISTICHE TECNICHE
249
CERCHI E PNEUMATICI
Cerchi in lega.
Pneumatici Tubeless a carcassa radiale.
Sul libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZANel caso di eventuali di-
scordanze tra Libretto di Uso e Manuten-
zione e Libretto di Circolazione occorre con-
siderare solamente quanto riportato su que-
st’ultimo.
Ferme restando le dimensioni prescritte,
per la sicurezza di marcia è indispensabile
che la vettura sia dotata di pneumatici del-
la stessa marca e dello stesso tipo su tutte
le ruote.
AVVERTENZACon pneumatici Tubeless
non impiegare camere d’aria.
LETTURA CORRETTA
DEL PNEUMATICO
(fig. 5)
Di seguito vengono riportate le indicazio-
ni necessarie per conoscere il significato del-
la sigla identificativa stampata sul pneu-
matico.
La sigla può presentarsi in uno dei modi ri-
portati nell’esempio.Indice di carico (portata)
60= 250 kg
61= 257 kg
62= 265 kg
63= 272 kg
64= 280 kg
65= 290 kg
66= 300 kg
67= 307 kg
68= 315 kg
69= 325 kg
70= 335 kg
71= 345 kg
72= 355 kg
73= 365 kg
74= 375 kg
75= 387 kg
76= 400 kg
77= 412 kg
78= 425 kg
79= 437 kg
80= 450 kg
81= 462 kg
82= 475 kg
83= 487 kg84= 500 kg
85= 515 kg
86= 530 kg
87= 545 kg
88= 560 kg
89= 580 kg
90= 600 kg
91= 615 kg
92= 630 kg
93= 650 kg
94= 670 kg
95= 690 kg
96= 710 kg
97= 730 kg
98= 750 kg
99= 775 kg
100= 800 kg
101= 825 kg
102= 850 kg
103= 875 kg
104= 900 kg
105= 925 kg
106= 950 kg
Esempio:
225/45 ZR17“ 91Y
225= Larghezza nominale (S, distanza
in mm tra i fianchi).
45= Rapporto altezza/larghezza
(H/S) in percentuale.
ZR= Pneumatico radiale, con velocità
superiore a 240 km/h.
17= Diametro del cerchio in pollici (Ø).
91= Indice di carico (portata).
Y= Indice di velocità massima.

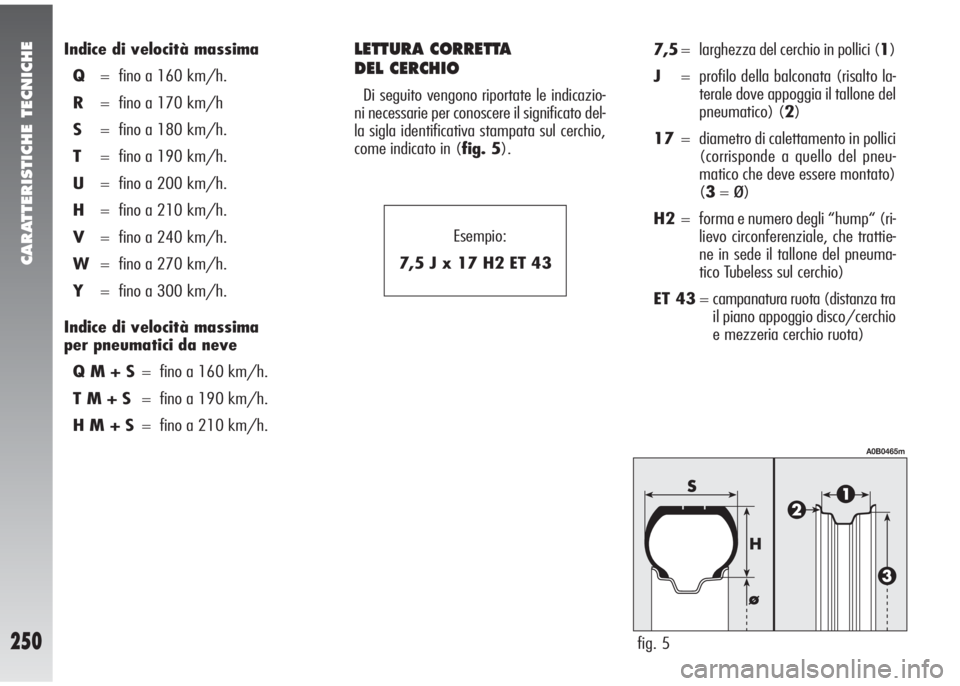

Page 252 of 275
CARATTERISTICHE TECNICHE
250
Esempio:
7,5 J x 17 H2 ET 43
Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
W= fino a 270 km/h.
Y= fino a 300 km/h.
Indice di velocità massima
per pneumatici da neve
Q M + S= fino a 160 km/h.
T M + S= fino a 190 km/h.
H M + S= fino a 210 km/h.LETTURA CORRETTA
DEL CERCHIO
Di seguito vengono riportate le indicazio-
ni necessarie per conoscere il significato del-
la sigla identificativa stampata sul cerchio,
come indicato in (fig. 5).
fig. 5
A0B0465m
7,5= larghezza del cerchio in pollici (1)
J= profilo della balconata (risalto la-
terale dove appoggia il tallone del
pneumatico) (2)
17= diametro di calettamento in pollici
(corrisponde a quello del pneu-
matico che deve essere montato)
(3=
ø)
H2= forma e numero degli “hump“ (ri-
lievo circonferenziale, che trattie-
ne in sede il tallone del pneuma-
tico Tubeless sul cerchio)
ET 43= campanatura ruota (distanza tra
il piano appoggio disco/cerchio
e mezzeria cerchio ruota)

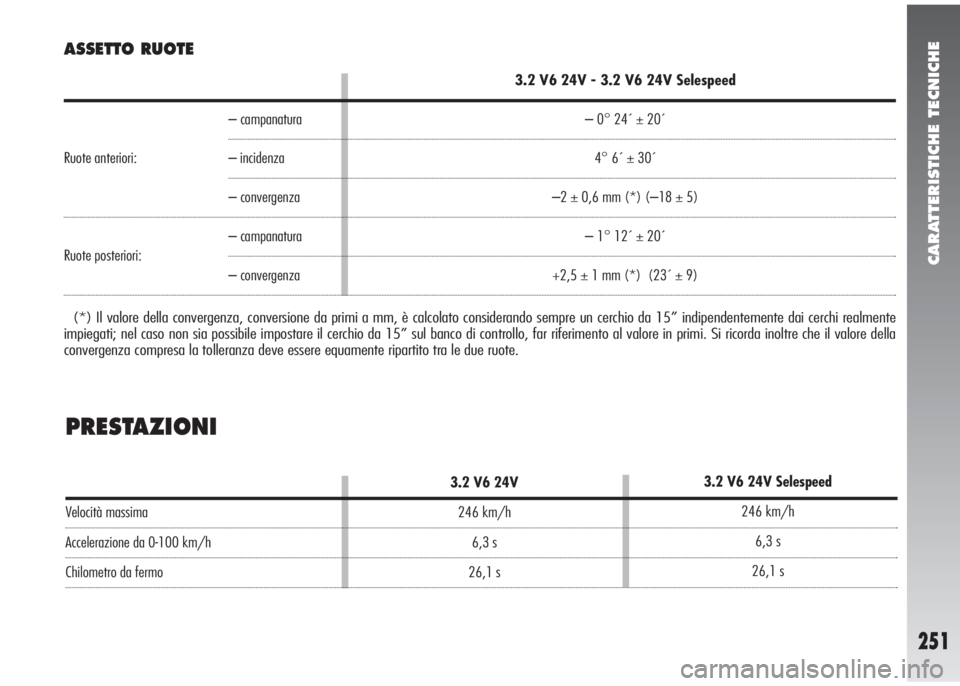

Page 253 of 275
CARATTERISTICHE TECNICHE
251
PRESTAZIONI
Velocità massima
Accelerazione da 0-100 km/h
Chilometro da fermo
3.2 V6 24V
246 km/h
6,3 s
26,1 s
ASSETTO RUOTE
3.2 V6 24V - 3.2 V6 24V Selespeed
– 0° 24´ ± 20´
4° 6´ ± 30´
–2 ± 0,6 mm (*) (–18 ± 5)
– 1° 12´ ± 20´
+2,5 ± 1 mm (*) (23´ ± 9)
3.2 V6 24V Selespeed
246 km/h
6,3 s
26,1 s
– campanatura
Ruote anteriori: – incidenza
– convergenza
Ruote posteriori:– campanatura
– convergenza
(*) Il valore della convergenza, conversione da primi a mm, è calcolato considerando sempre un cerchio da 15” indipendentemente dai cerchi realmente
impiegati; nel caso non sia possibile impostare il cerchio da 15” sul banco di controllo, far riferimento al valore in primi. Si ricorda inoltre che il valore della
convergenza compresa la tolleranza deve essere equamente ripartito tra le due ruote.

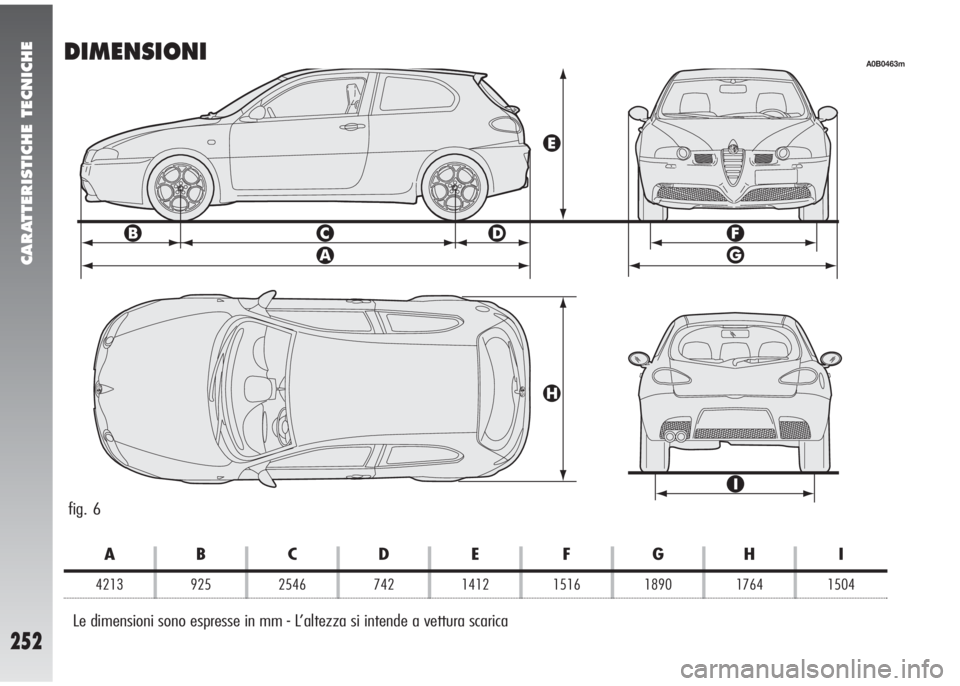

Page 254 of 275
CARATTERISTICHE TECNICHE
252
DIMENSIONI
fig. 6
A0B0463m
Le dimensioni sono espresse in mm - L’altezza si intende a vettura scarica
ABCDE FGH I
4213 925 2546 742 1412 1516 1890 1764 1504

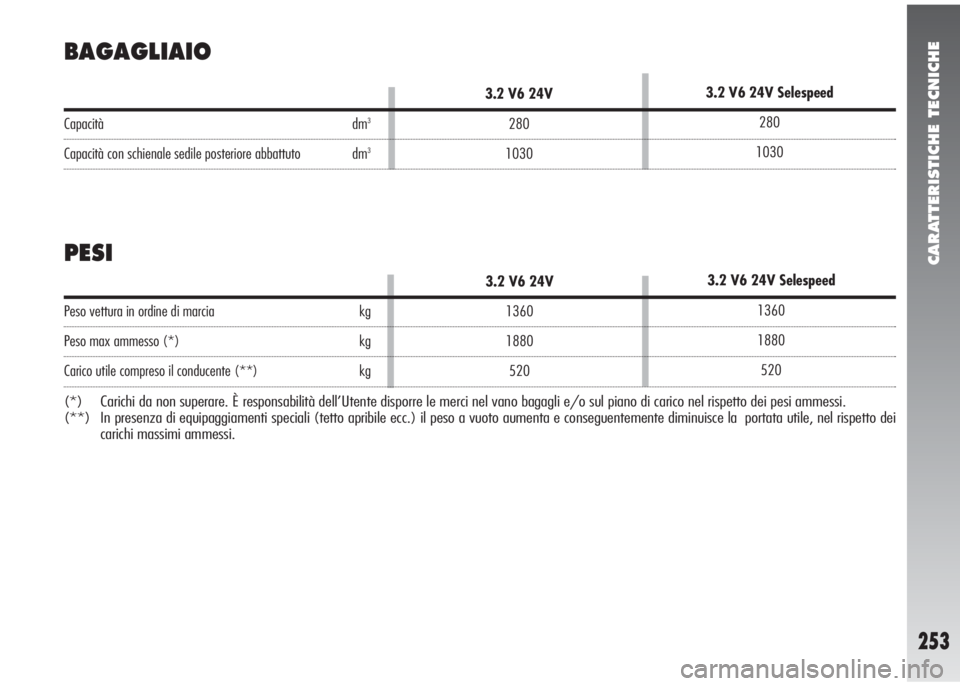

Page 255 of 275
CARATTERISTICHE TECNICHE
253
BAGAGLIAIO
PESI
Capacità dm3
Capacità con schienale sedile posteriore abbattuto dm3
3.2 V6 24V
280
1030
Peso vettura in ordine di marcia kg
Peso max ammesso (*) kg
Carico utile compreso il conducente (**) kg
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei pesi ammessi.
(**) In presenza di equipaggiamenti speciali (tetto apribile ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei
carichi massimi ammessi.
3.2 V6 24V
1360
1880
520
3.2 V6 24V Selespeed
280
1030
3.2 V6 24V Selespeed
1360
1880
520

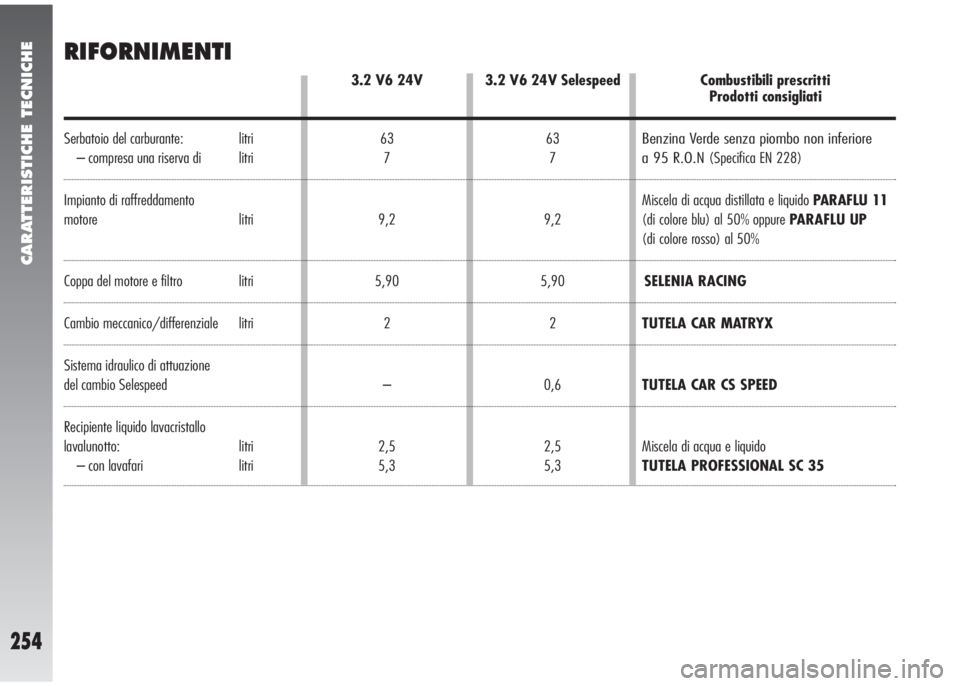

Page 256 of 275
CARATTERISTICHE TECNICHE
254
3.2 V6 24V Selespeed
63
7
9,2
5,90
2
0,6
2,5
5,3
RIFORNIMENTI
Serbatoio del carburante: litri
– compresa una riserva di litri
Impianto di raffreddamento
motore litri
Coppa del motore e filtro litri
Cambio meccanico/differenziale litri
Sistema idraulico di attuazione
del cambio Selespeed
Recipiente liquido lavacristallo
lavalunotto: litri
– con lavafari litriCombustibili prescritti
Prodotti consigliati
Benzina Verde senza piombo non inferiore
a 95 R.O.N
(Specifica EN 228)
Miscela di acqua distillata e liquido PARAFLU 11
(di colore blu) al 50% oppure PARAFLU UP
(di colore rosso) al 50%
SELENIA RACING
TUTELA CAR MATRYX
TUTELA CAR CS SPEED
Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35 3.2 V6 24V
63
7
9,2
5,90
2
–
2,5
5,3
Page 257 of 275
CARATTERISTICHE TECNICHE
255

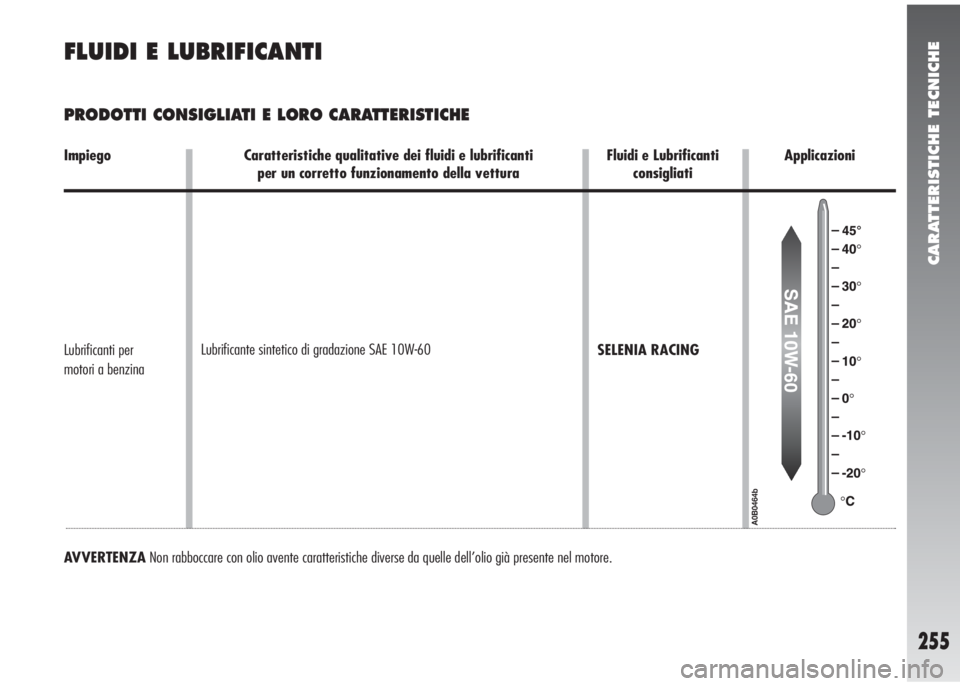

FLUIDI E LUBRIFICANTI
PRODOTTI CONSIGLIATI E LORO CARATTERISTICHE
AVVERTENZANon rabboccare con olio avente caratteristiche diverse da quelle dell’olio già presente nel motore. Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e Lubrificanti Applicazioni
per un corretto funzionamento della vettura consigliati
Lubrificanti per
motori a benzina
Lubrificante sintetico di gradazione SAE 10W-60
SELENIA RACING
A0B0464b

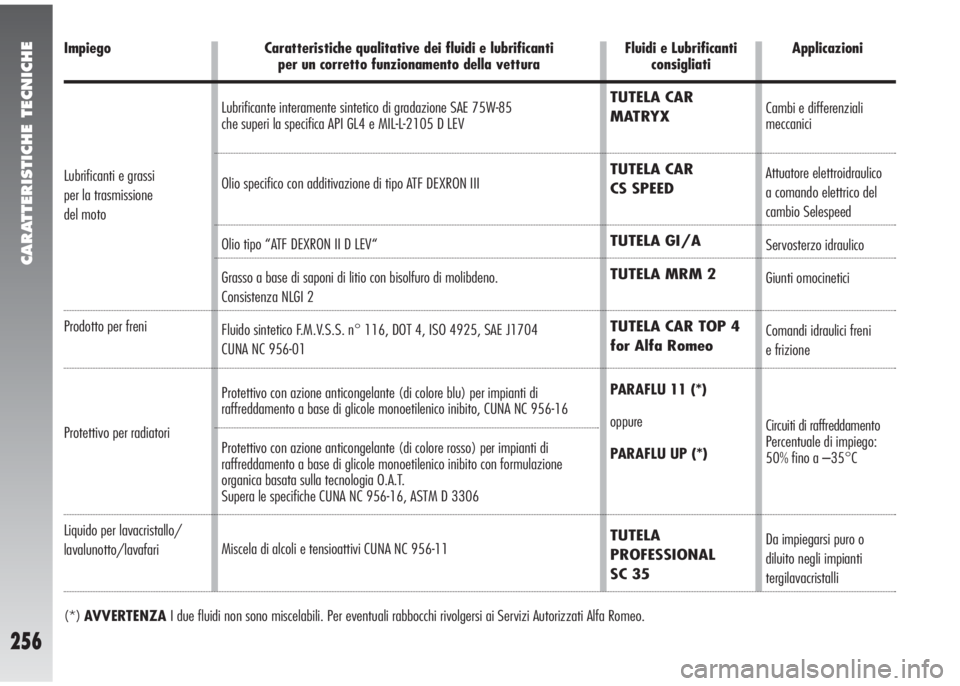

Page 258 of 275
CARATTERISTICHE TECNICHE
256
Impiego
Prodotto per freni
Protettivo per radiatori
Liquido per lavacristallo/
lavalunotto/lavafari
Fluidi e Lubrificanti
consigliati
TUTELA CAR
MATRYX
TUTELA CAR
CS SPEED
TUTELA GI/A
TUTELA MRM 2
TUTELA CAR TOP 4
for Alfa Romeo
PARAFLU 11 (*)
oppure
PARAFLU UP (*)
TUTELA
PROFESSIONAL
SC 35
Applicazioni
Cambi e differenziali
meccanici
Attuatore elettroidraulico
a comando elettrico del
cambio Selespeed
Servosterzo idraulico
Giunti omocinetici
Comandi idraulici freni
e frizione
Circuiti di raffreddamento
Percentuale di impiego:
50% fino a –35°C
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli Lubrificanti e grassi
per la trasmissione
del motoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vettura
Lubrificante interamente sintetico di gradazione SAE 75W-85
che superi la specifica API GL4 e MIL-L-2105 D LEV
Olio specifico con additivazione di tipo ATF DEXRON III
Olio tipo “ATF DEXRON II D LEV“
Grasso a base di saponi di litio con bisolfuro di molibdeno.
Consistenza NLGI 2
Fluido sintetico F.M.V.S.S. n° 116, DOT 4, ISO 4925, SAE J1704
CUNA NC 956-01
Protettivo con azione anticongelante (di colore blu) per impianti di
raffreddamento a base di glicole monoetilenico inibito, CUNA NC 956-16
Protettivo con azione anticongelante (di colore rosso) per impianti di
raffreddamento a base di glicole monoetilenico inibito con formulazione
organica basata sulla tecnologia O.A.T.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Miscela di alcoli e tensioattivi CUNA NC 956-11
(*)AVVERTENZA I due fluidi non sono miscelabili. Per eventuali rabbocchi rivolgersi ai Servizi Autorizzati Alfa Romeo.

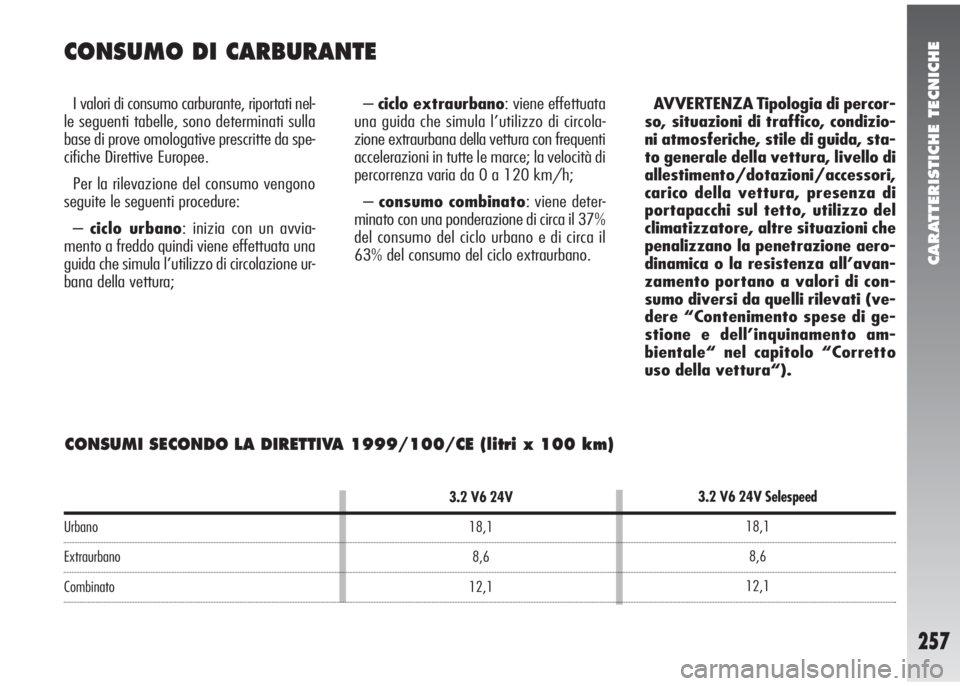

Page 259 of 275
CARATTERISTICHE TECNICHE
257
Urbano
Extraurbano
Combinato
3.2 V6 24V
18,1
8,6
12,1
CONSUMI SECONDO LA DIRETTIVA 1999/100/CE (litri x 100 km)
CONSUMO DI CARBURANTE
I valori di consumo carburante, riportati nel-
le seguenti tabelle, sono determinati sulla
base di prove omologative prescritte da spe-
cifiche Direttive Europee.
Per la rilevazione del consumo vengono
seguite le seguenti procedure:
–ciclo urbano: inizia con un avvia-
mento a freddo quindi viene effettuata una
guida che simula l’utilizzo di circolazione ur-
bana della vettura;–ciclo extraurbano: viene effettuata
una guida che simula l’utilizzo di circola-
zione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di
percorrenza varia da 0 a 120 km/h;
–consumo combinato: viene deter-
minato con una ponderazione di circa il 37%
del consumo del ciclo urbano e di circa il
63% del consumo del ciclo extraurbano.AVVERTENZA Tipologia di percor-
so, situazioni di traffico, condizio-
ni atmosferiche, stile di guida, sta-
to generale della vettura, livello di
allestimento/dotazioni/accessori,
carico della vettura, presenza di
portapacchi sul tetto, utilizzo del
climatizzatore, altre situazioni che
penalizzano la penetrazione aero-
dinamica o la resistenza all’avan-
zamento portano a valori di con-
sumo diversi da quelli rilevati (ve-
dere “Contenimento spese di ge-
stione e dell’inquinamento am-
bientale“ nel capitolo “Corretto
uso della vettura“).
3.2 V6 24V Selespeed
18,1
8,6
12,1
Page 260 of 275
CARATTERISTICHE TECNICHE
258

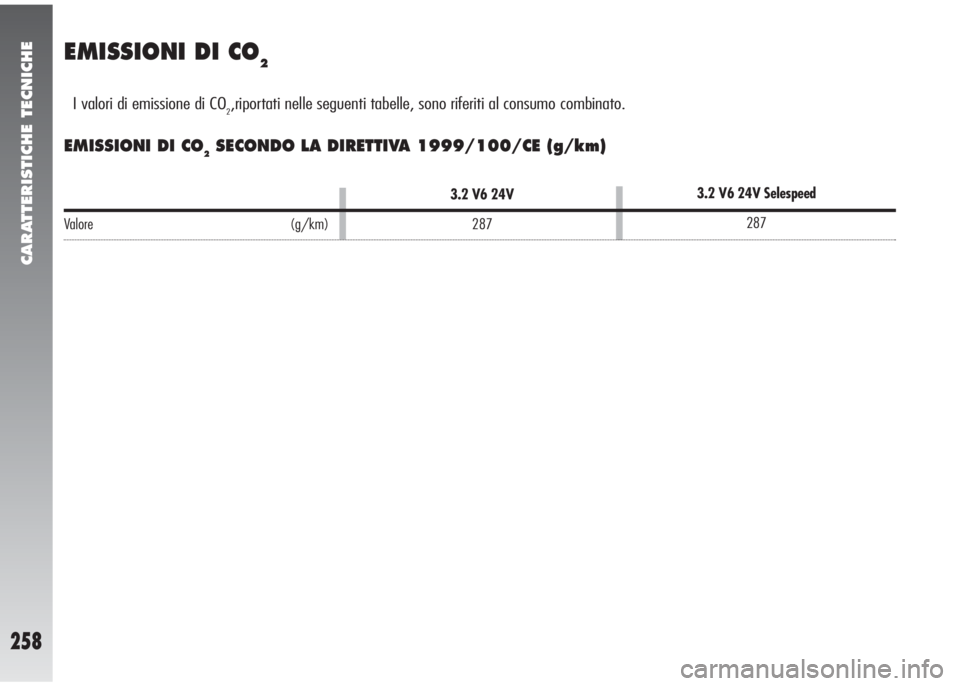

EMISSIONI DI CO2
Valore (g/km)
3.2 V6 24V
287
I valori di emissione di CO2,riportati nelle seguenti tabelle, sono riferiti al consumo combinato.
EMISSIONI DI CO2SECONDO LA DIRETTIVA 1999/100/CE (g/km)
3.2 V6 24V Selespeed
287
