IN EMERGENZA
219
– Segnalate l’incidente mettendo il trian-
golo ben visibile e alla distanza regola-
mentare.
– Chiamate le strutture di soccorso, for-
nendo informazioni più precise possibili. In
autostrada usate le apposite colonnine.
– Negli incidenti multipli in autostrada,
specie con scarsa visibilità, è alto il rischio
di essere coinvolti in altri impatti. Abbando-
nate immediatamente la vettura e ripara-
tevi oltre il guard-rail.
– Se le porte sono bloccate, non cercate di
uscire dalla vettura rompendo il parabrez-
za, che è stato stratificato. Finestrino e lu-
notto possono essere rotti più facilmente.
– Estraete la chiave di avviamento degli
autoveicoli coinvolti.IN CASO
DI INCIDENTE
– È importante mantenere sempre la cal-
ma.
– Se non siete direttamente coinvolti, fer-
matevi ad una distanza di almeno una de-
cina di metri dall’incidente.
– In autostrada fermatevi senza intasare
la corsia di emergenza.
– Spegnete il motore e inserite le luci di
emergenza.
– Di notte, illuminate con i fari il luogo del-
l’incidente.
– Comportatevi con prudenza, non dove-
te rischiare di essere investiti.– Se avvertite odore di carburante o altri
prodotti chimici, non fumate e fate spegne-
re le sigarette.
– Per spegnere gli incendi anche di picco-
le dimensioni, usate l’estintore, coperte, sab-
bia, terra. Non usate mai acqua.
– Se non è necessario utilizzare l’impianto
di illuminazione, scollegare il morsetto ne-
gativo (–) dal polo della batteria.

IN EMERGENZA
220
VALIGETTA DI PRONTO
SOCCORSO
È opportuno tenere a bordo oltre alla vali-
getta di pronto soccorso, anche un estinto-
re e una coperta.
SE CI SONO DEI FERITI
– Non si deve mai abbandonare il ferito.
L’obbligo del soccorso sussiste anche per le
persone non direttamente coinvolte nell’in-
cidente.
– Non ammassarsi intorno ai feriti.
– Rassicurate il ferito sulla tempestività dei
soccorsi, stategli accanto per dominare even-
tuali crisi di panico.
– Slacciate o tagliate le cinture di sicurezza
che trattengono i feriti.
– Non date da bere ai feriti.
– Il ferito non deve mai essere spostato
salvo nei casi elencati al punto seguente.
– Estrarre il ferito dal veicolo solo in caso
di pericolo di incendio, di sprofondamento
in acqua o di caduta nel vuoto. Nell’estrar-
re un ferito: non esercitargli trazione degli
arti, non piegargli mai la testa, mantenergli
per quanto possibile il corpo in posizione
orizzontale.

MANUTENZIONE DELLA VETTURA
221
È utile tuttavia ricordare che la Manuten-
zione Programmata non esaurisce comple-
tamente tutte le esigenze della vettura: an-
che nel periodo iniziale prima del taglian-
do dei 20.000 km e successivamente, tra
un tagliando e l’altro, sono per sempre ne-
cessarie le ordinarie attenzioni come ad
esempio il controllo sistematico con even-
tuale ripristino del livello dei liquidi, della
pressione dei pneumatici ecc...
AVVERTENZAI tagliandi di Manuten-
zione Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli stes-
si può comportare la decadenza della ga-
ranzia.
Il servizio di Manutenzione Programmata
viene prestato da tutti i Servizi Autorizzati
Alfa Romeo, a tempi prefissati.Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si do-
vesse presentare la necessità di ulteriori so-
stituzioni o riparazioni, queste potranno ve-
nire eseguite solo con l’esplicito accordo del
Cliente.
AVVERTENZASi consiglia di segnala-
re subito ai Servizi Autorizzati Alfa Romeo
eventuali piccole anomalie di funziona-
mento, senza attendere l’esecuzione del
prossimo tagliando. MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire alla vettura una lunga
vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto una
serie di controlli e di interventi di manuten-
zione ogni 20.000 km.
AVVERTENZASulle versioni dotate di
display multifunzione riconfigurabile il display
stesso a 2000 km dalla scadenza di manu-
tenzione propone la visualizzazione “VEDE-
RE SERVICE” la quale viene riproposta, ruo-
tando la chiave di avviamento in posizione
MAR, ogni 200 km. Per ulteriori dettagli
vedere “Service” nel paragrafo “Display mul-
tifunzione riconfigurabile”.
M M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E
D D
E E
L L
L L
A A
V V
E E
T T
T T
U U
R R
A A

●●●●●●●●●
●●●●●●●●●
●●●●●●●●●
●●●●●●●●●
●●●●●●●●●
●●●●
●●●●●●●●●
●●●●●●●●●
●●
●●●●
●●
●●●●
●●●●●●●●●
●●●●●●●●●
●●
MANUTENZIONE DELLA VETTURA
222
PIANO DI MANUTENZIONE PROGRAMMATA
20 40 60 80 100 120 140 160 180Migliaia di km
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, portaoggetti, spie quadro strumenti, ecc..)
Controllo funzionamento impianto tergi lavacristallo, registrazione spruzzatori
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo funzionamento segnalatore usura pattini freni a disco anteriori
Controllo condizioni usura pattini freno a disco posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico - alimentazione carburante - freni), elementi in gomma
(cuffie - manicotti - boccole ecc..)
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrificazione leverismi
Controllo visivo condizioni cinghia Poly-V comandi accessori
Controllo regolazione corsa leva freno a mano
Verifica impianto antievaporazione
Sostituzione cartuccia filtro aria
Ripristino livello liquidi (raffreddamento motore, freni, lavacristalli, batteria ecc..)
Controllo ed eventuale ripristino livello olio cambio automatico Selespeed
Controllo visivo condizioni cinghia dentata comando distribuzione

MANUTENZIONE DELLA VETTURA

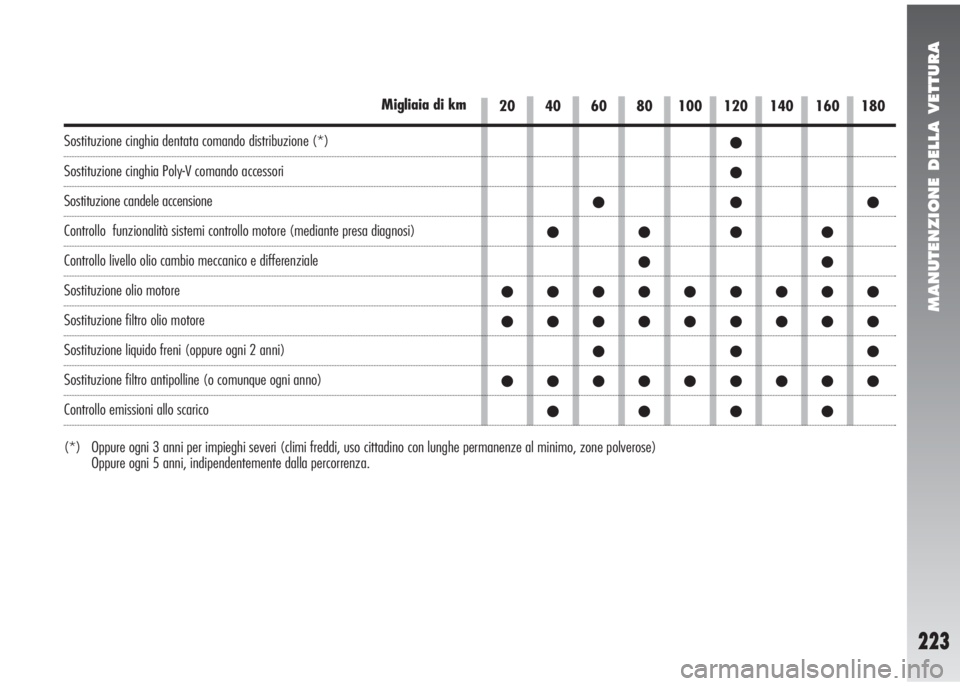

223
20 40 60 80 100 120 140 160 180Migliaia di km
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione cinghia Poly-V comando accessori
Sostituzione candele accensione
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Controllo livello olio cambio meccanico e differenziale
Sostituzione olio motore
Sostituzione filtro olio motore
Sostituzione liquido freni (oppure ogni 2 anni)
Sostituzione filtro antipolline (o comunque ogni anno)
Controllo emissioni allo scarico
●
●
●●●
●●●●
●●
●●●●●●●●●
●●●●●●●●●
●●●
●●●●●●●●●
●●●●
(*) Oppure ogni 3 anni per impieghi severi (climi freddi, uso cittadino con lunghe permanenze al minimo, zone polverose)
Oppure ogni 5 anni, indipendentemente dalla percorrenza.

MANUTENZIONE DELLA VETTURA
224

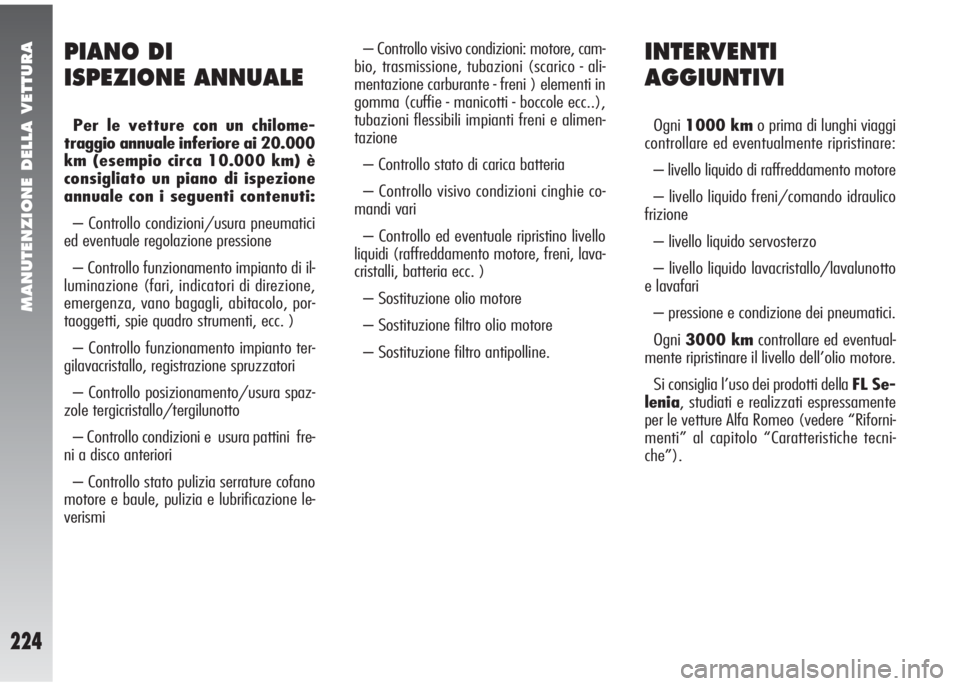

INTERVENTI
AGGIUNTIVI
Ogni1000 kmo prima di lunghi viaggi
controllare ed eventualmente ripristinare:
– livello liquido di raffreddamento motore
– livello liquido freni/comando idraulico
frizione
– livello liquido servosterzo
– livello liquido lavacristallo/lavalunotto
e lavafari
– pressione e condizione dei pneumatici.
Ogni3000 kmcontrollare ed eventual-
mente ripristinare il livello dell’olio motore.
Si consiglia l’uso dei prodotti della FL Se-
lenia, studiati e realizzati espressamente
per le vetture Alfa Romeo (vedere “Riforni-
menti” al capitolo “Caratteristiche tecni-
che”).
PIANO DI
ISPEZIONE ANNUALE
Per le vetture con un chilome-
traggio annuale inferiore ai 20.000
km (esempio circa 10.000 km) è
consigliato un piano di ispezione
annuale con i seguenti contenuti:
– Controllo condizioni/usura pneumatici
ed eventuale regolazione pressione
– Controllo funzionamento impianto di il-
luminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, por-
taoggetti, spie quadro strumenti, ecc. )
– Controllo funzionamento impianto ter-
gilavacristallo, registrazione spruzzatori
– Controllo posizionamento/usura spaz-
zole tergicristallo/tergilunotto
– Controllo condizioni e usura pattini fre-
ni a disco anteriori
– Controllo stato pulizia serrature cofano
motore e baule, pulizia e lubrificazione le-
verismi– Controllo visivo condizioni: motore, cam-
bio, trasmissione, tubazioni (scarico - ali-
mentazione carburante - freni ) elementi in
gomma (cuffie - manicotti - boccole ecc..),
tubazioni flessibili impianti freni e alimen-
tazione
– Controllo stato di carica batteria
– Controllo visivo condizioni cinghie co-
mandi vari
– Controllo ed eventuale ripristino livello
liquidi (raffreddamento motore, freni, lava-
cristalli, batteria ecc. )
– Sostituzione olio motore
– Sostituzione filtro olio motore
– Sostituzione filtro antipolline.

MANUTENZIONE DELLA VETTURA
225

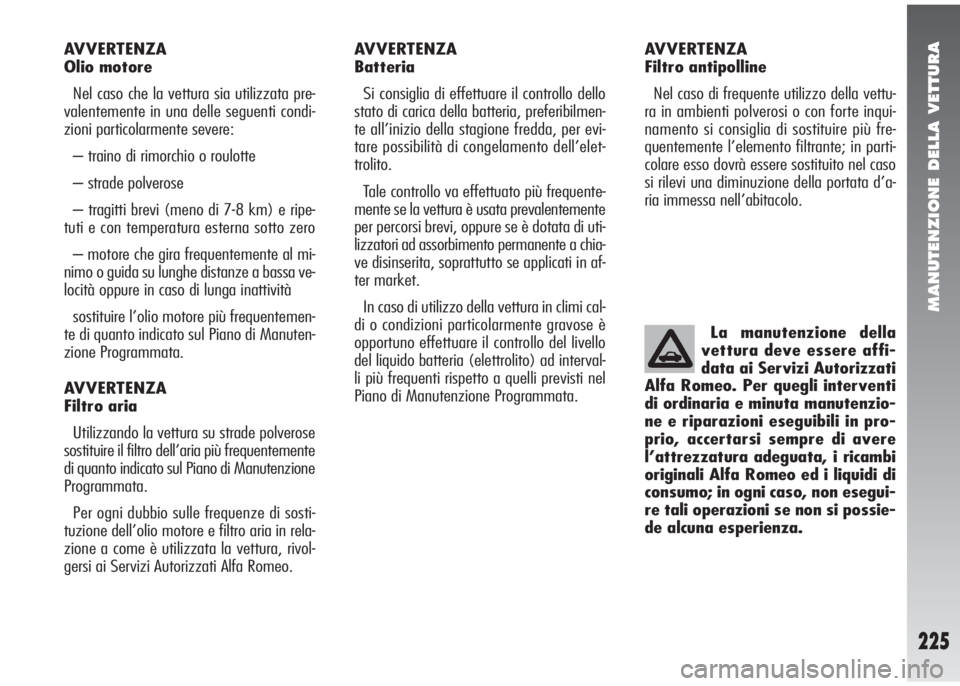

AVVERTENZA
Olio motore
Nel caso che la vettura sia utilizzata pre-
valentemente in una delle seguenti condi-
zioni particolarmente severe:
– traino di rimorchio o roulotte
– strade polverose
– tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto zero
– motore che gira frequentemente al mi-
nimo o guida su lunghe distanze a bassa ve-
locità oppure in caso di lunga inattività
sostituire l’olio motore più frequentemen-
te di quanto indicato sul Piano di Manuten-
zione Programmata.
AVVERTENZA
Filtro aria
Utilizzando la vettura su strade polverose
sostituire il filtro dell’aria più frequentemente
di quanto indicato sul Piano di Manutenzione
Programmata.
Per ogni dubbio sulle frequenze di sosti-
tuzione dell’olio motore e filtro aria in rela-
zione a come è utilizzata la vettura, rivol-
gersi ai Servizi Autorizzati Alfa Romeo.AVVERTENZA
Batteria
Si consiglia di effettuare il controllo dello
stato di carica della batteria, preferibilmen-
te all’inizio della stagione fredda, per evi-
tare possibilità di congelamento dell’elet-
trolito.
Tale controllo va effettuato più frequente-
mente se la vettura è usata prevalentemente
per percorsi brevi, oppure se è dotata di uti-
lizzatori ad assorbimento permanente a chia-
ve disinserita, soprattutto se applicati in af-
ter market.
In caso di utilizzo della vettura in climi cal-
di o condizioni particolarmente gravose è
opportuno effettuare il controllo del livello
del liquido batteria (elettrolito) ad interval-
li più frequenti rispetto a quelli previsti nel
Piano di Manutenzione Programmata.La manutenzione della
vettura deve essere affi-
data ai Servizi Autorizzati
Alfa Romeo. Per quegli interventi
di ordinaria e minuta manutenzio-
ne e riparazioni eseguibili in pro-
prio, accertarsi sempre di avere
l’attrezzatura adeguata, i ricambi
originali Alfa Romeo ed i liquidi di
consumo; in ogni caso, non esegui-
re tali operazioni se non si possie-
de alcuna esperienza.AVVERTENZA
Filtro antipolline
Nel caso di frequente utilizzo della vettu-
ra in ambienti polverosi o con forte inqui-
namento si consiglia di sostituire più fre-
quentemente l’elemento filtrante; in parti-
colare esso dovrà essere sostituito nel caso
si rilevi una diminuzione della portata d’a-
ria immessa nell’abitacolo.

MANUTENZIONE DELLA VETTURA
226

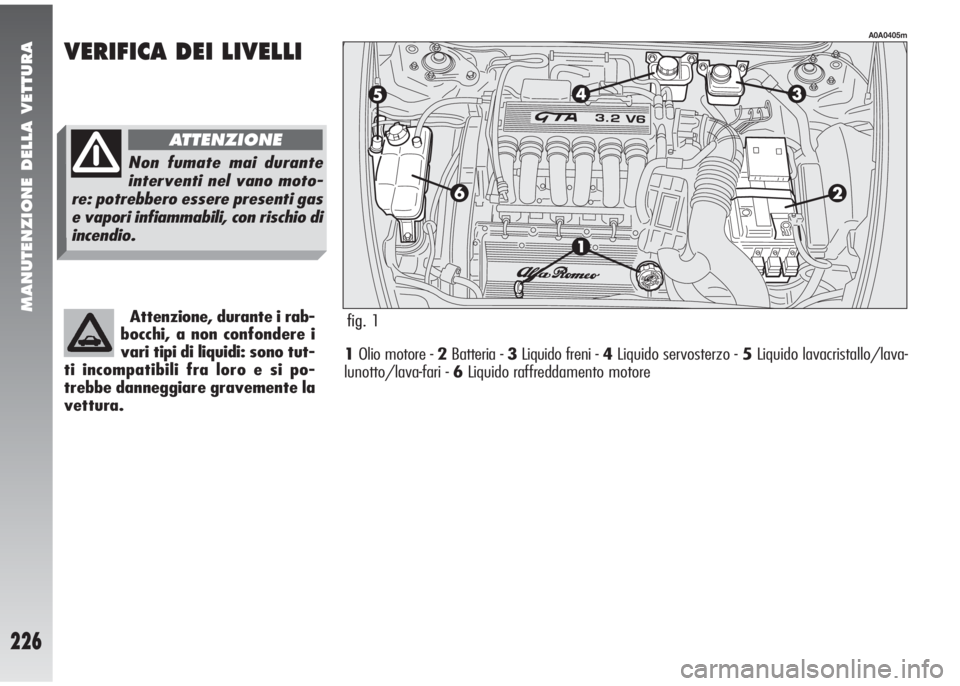

fig. fig. 1
1Olio motore - 2Batteria - 3Liquido freni -4Liquido servosterzo - 5Liquido lavacristallo/lava-
lunotto/lava-fari - 6Liquido raffreddamento motore
A0A0405m
VERIFICA DEI LIVELLI
Attenzione, durante i rab-
bocchi, a non confondere i
vari tipi di liquidi: sono tut-
ti incompatibili fra loro e si po-
trebbe danneggiare gravemente la
vettura.
Non fumate mai durante
interventi nel vano moto-
re: potrebbero essere presenti gas
e vapori infiammabili, con rischio di
incendio.
ATTENZIONE

MANUTENZIONE DELLA VETTURA
227

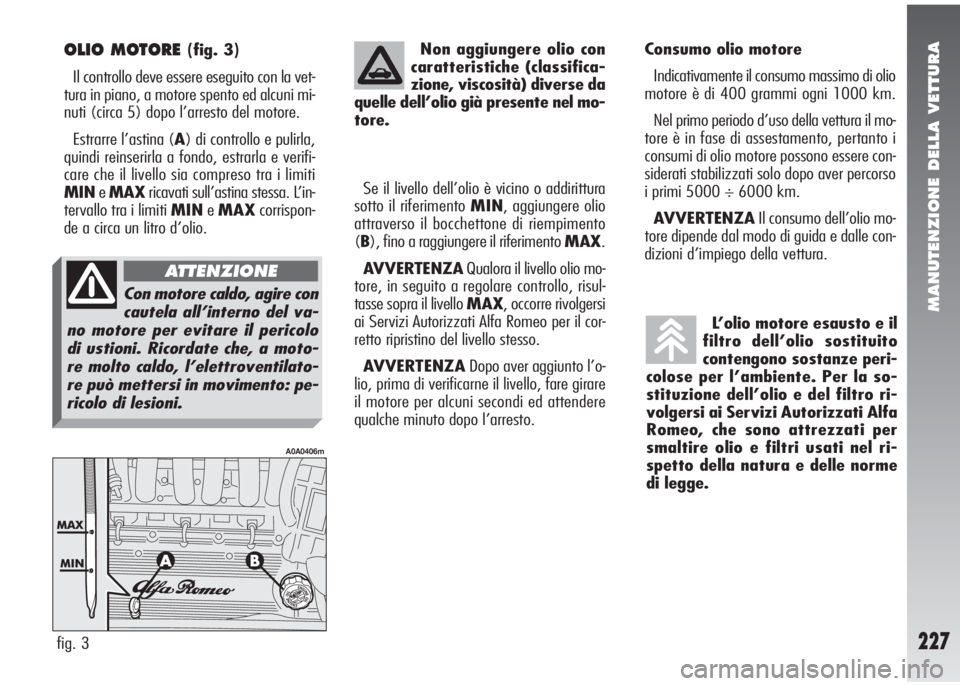

OLIO MOTORE (fig. 3)
Il controllo deve essere eseguito con la vet-
tura in piano, a motore spento ed alcuni mi-
nuti (circa 5) dopo l’arresto del motore.
Estrarre l’astina (A) di controllo e pulirla,
quindi reinserirla a fondo, estrarla e verifi-
care che il livello sia compreso tra i limiti
MINeMAXricavati sull’astina stessa. L’in-
tervallo tra i limiti MINeMAXcorrispon-
de a circa un litro d’olio.Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimento
(B), fino a raggiungere il riferimento MAX.
AVVERTENZAQualora il livello olio mo-
tore, in seguito a regolare controllo, risul-
tasse sopra il livello MAX, occorre rivolgersi
ai Servizi Autorizzati Alfa Romeo per il cor-
retto ripristino del livello stesso.
AVVERTENZADopo aver aggiunto l’o-
lio, prima di verificarne il livello, fare girare
il motore per alcuni secondi ed attendere
qualche minuto dopo l’arresto.Consumo olio motore
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso della vettura il mo-
tore è in fase di assestamento, pertanto i
consumi di olio motore possono essere con-
siderati stabilizzati solo dopo aver percorso
i primi 5000 ÷ 6000 km.
AVVERTENZAIl consumo dell’olio mo-
tore dipende dal modo di guida e dalle con-
dizioni d’impiego della vettura.
fig. 3
A0A0406m
Non aggiungere olio con
caratteristiche (classifica-
zione, viscosità) diverse da
quelle dell’olio già presente nel mo-
tore.
L’olio motore esausto e il
filtro dell’olio sostituito
contengono sostanze peri-
colose per l’ambiente. Per la so-
stituzione dell’olio e del filtro ri-
volgersi ai Servizi Autorizzati Alfa
Romeo, che sono attrezzati per
smaltire olio e filtri usati nel ri-
spetto della natura e delle norme
di legge.
Con motore caldo, agire con
cautela all’interno del va-
no motore per evitare il pericolo
di ustioni. Ricordate che, a moto-
re molto caldo, l’elettroventilato-
re può mettersi in movimento: pe-
ricolo di lesioni.
ATTENZIONE

MANUTENZIONE DELLA VETTURA
228

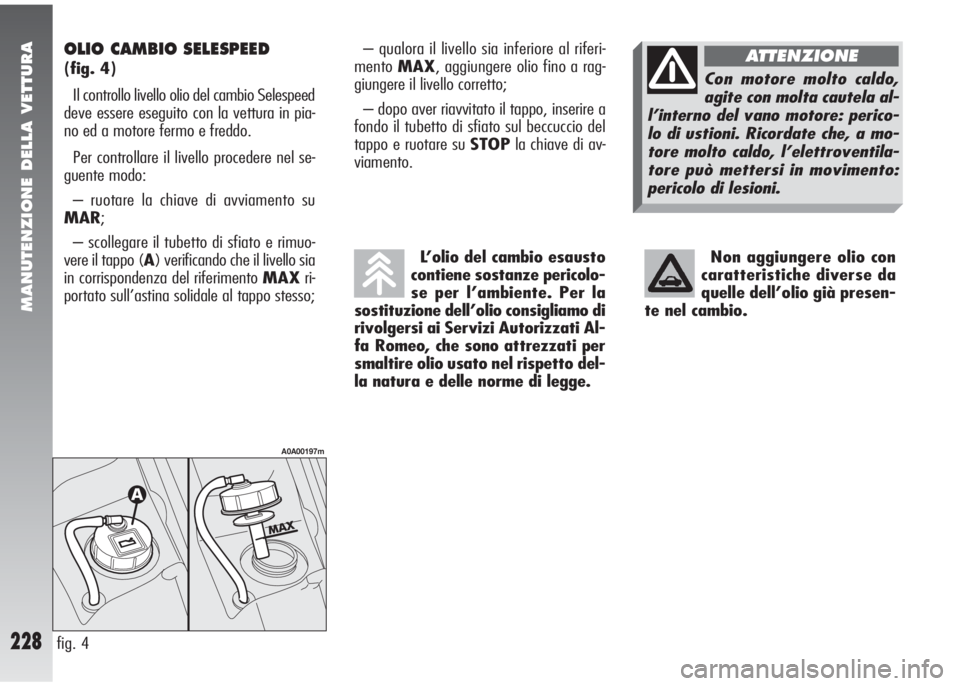

OLIO CAMBIO SELESPEED
(fig. 4)
Il controllo livello olio del cambio Selespeed
deve essere eseguito con la vettura in pia-
no ed a motore fermo e freddo.
Per controllare il livello procedere nel se-
guente modo:
– ruotare la chiave di avviamento su
MAR;
– scollegare il tubetto di sfiato e rimuo-
vere il tappo (A) verificando che il livello sia
in corrispondenza del riferimento MAXri-
portato sull’astina solidale al tappo stesso;– qualora il livello sia inferiore al riferi-
mentoMAX, aggiungere olio fino a rag-
giungere il livello corretto;
– dopo aver riavvitato il tappo, inserire a
fondo il tubetto di sfiato sul beccuccio del
tappo e ruotare su STOPla chiave di av-
viamento.
L’olio del cambio esausto
contiene sostanze pericolo-
se per l’ambiente. Per la
sostituzione dell’olio consigliamo di
rivolgersi ai Servizi Autorizzati Al-
fa Romeo, che sono attrezzati per
smaltire olio usato nel rispetto del-
la natura e delle norme di legge.Non aggiungere olio con
caratteristiche diverse da
quelle dell’olio già presen-
te nel cambio.
fig. 4
A0A00197m
Con motore molto caldo,
agite con molta cautela al-
l’interno del vano motore: perico-
lo di ustioni. Ricordate che, a mo-
tore molto caldo, l’elettroventila-
tore può mettersi in movimento:
pericolo di lesioni.
ATTENZIONE
