Alfa Romeo 147 2006 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2006, Model line: 147, Model: Alfa Romeo 147 2006Pages: 275, PDF Dimensioni: 5.3 MB
Page 121 of 275

CONOSCENZA DELLA VETTURA
119

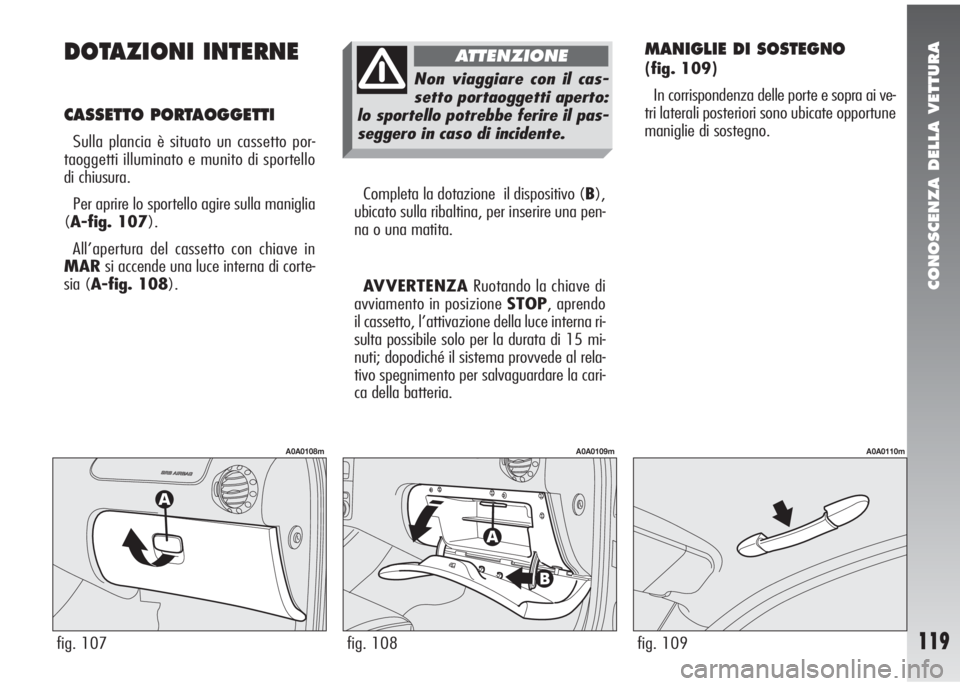

DOTAZIONI INTERNE
CASSETTO PORTAOGGETTI
Sulla plancia è situato un cassetto por-
taoggetti illuminato e munito di sportello
di chiusura.
Per aprire lo sportello agire sulla maniglia
(A-fig. 107).
All’apertura del cassetto con chiave in
MARsi accende una luce interna di corte-
sia (A-fig. 108).
AVVERTENZARuotando la chiave di
avviamento in posizione STOP, aprendo
il cassetto, l’attivazione della luce interna ri-
sulta possibile solo per la durata di 15 mi-
nuti; dopodiché il sistema provvede al rela-
tivo spegnimento per salvaguardare la cari-
ca della batteria.
MANIGLIE DI SOSTEGNO
(fig. 109)
In corrispondenza delle porte e sopra ai ve-
tri laterali posteriori sono ubicate opportune
maniglie di sostegno.
fig. 107
A0A0108m
fig. 108
A0A0109m
fig. 109
A0A0110m
Completa la dotazione il dispositivo (B),
ubicato sulla ribaltina, per inserire una pen-
na o una matita.
Non viaggiare con il cas-
setto portaoggetti aperto:
lo sportello potrebbe ferire il pas-
seggero in caso di incidente.
ATTENZIONE
Page 122 of 275

CONOSCENZA DELLA VETTURA
120

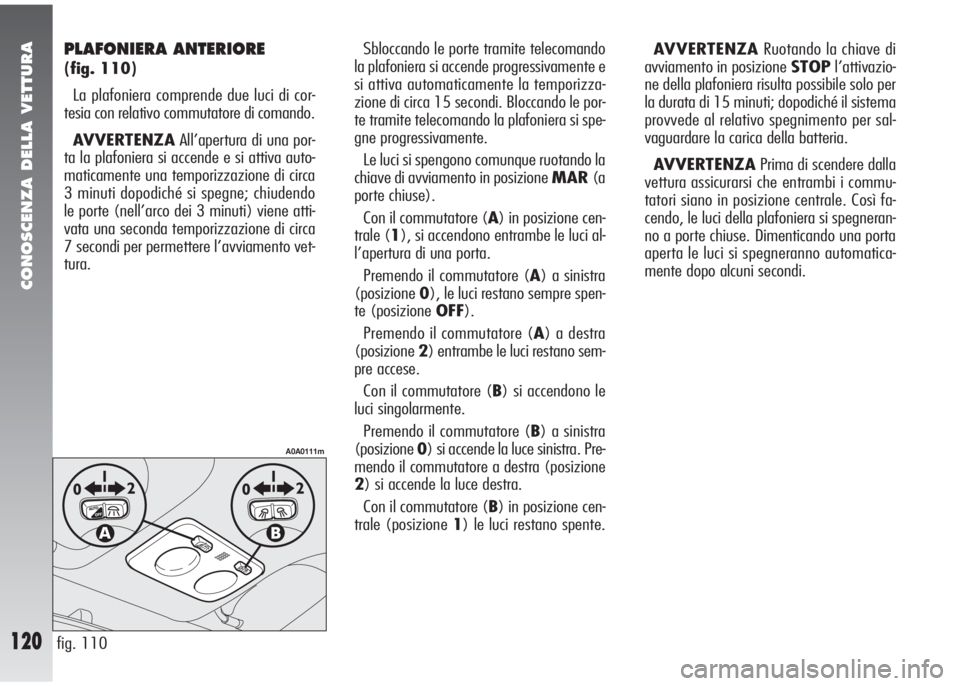

PLAFONIERA ANTERIORE
(fig. 110)
La plafoniera comprende due luci di cor-
tesia con relativo commutatore di comando.
AVVERTENZAAll’apertura di una por-
ta la plafoniera si accende e si attiva auto-
maticamente una temporizzazione di circa
3 minuti dopodiché si spegne; chiudendo
le porte (nell’arco dei 3 minuti) viene atti-
vata una seconda temporizzazione di circa
7 secondi per permettere l’avviamento vet-
tura.AVVERTENZARuotando la chiave di
avviamento in posizione STOPl’attivazio-
ne della plafoniera risulta possibile solo per
la durata di 15 minuti; dopodiché il sistema
provvede al relativo spegnimento per sal-
vaguardare la carica della batteria.
AVVERTENZAPrima di scendere dalla
vettura assicurarsi che entrambi i commu-
tatori siano in posizione centrale. Così fa-
cendo, le luci della plafoniera si spegneran-
no a porte chiuse. Dimenticando una porta
aperta le luci si spegneranno automatica-
mente dopo alcuni secondi. Sbloccando le porte tramite telecomando
la plafoniera si accende progressivamente e
si attiva automaticamente la temporizza-
zione di circa 15 secondi. Bloccando le por-
te tramite telecomando la plafoniera si spe-
gne progressivamente.
Le luci si spengono comunque ruotando la
chiave di avviamento in posizione MAR(a
porte chiuse).
Con il commutatore (A) in posizione cen-
trale (1), si accendono entrambe le luci al-
l’apertura di una porta.
Premendo il commutatore (A) a sinistra
(posizione0), le luci restano sempre spen-
te (posizione OFF).
Premendo il commutatore (A) a destra
(posizione2) entrambe le luci restano sem-
pre accese.
Con il commutatore (B) si accendono le
luci singolarmente.
Premendo il commutatore (B) a sinistra
(posizione0) si accende la luce sinistra. Pre-
mendo il commutatore a destra (posizione
2) si accende la luce destra.
Con il commutatore (B) in posizione cen-
trale (posizione 1) le luci restano spente.
fig. 110
A0A0111m
Page 123 of 275

CONOSCENZA DELLA VETTURA
121fig. 111
A0A0112m
fig. 112
A0A0432m
PLAFONIERE DI CORTESIA
(fig. 111)
Sul retro dell’aletta parasole lato guida e
passeggero, aprendo la copertura (A) si ac-
cendono le plafoniere (B) poste a lato del-
lo specchietto di cortesia, con chiave in
MAR. Le plafoniere consentono l’utilizzo
dello specchietto di cortesia anche in condi-
zioni di scarsa luminosità.
AVVERTENZARuotando la chiave di
avviamento in posizione STOPl’attivazio-
ne delle plafoniere risulta possibile solo per
la durata di 15 minuti; dopodiché il sistema
provvede al relativo spegnimento per sal-
vaguardare la carica della batteria.
PLAFONIERA POSTERIORE
(fig. 112)
AVVERTENZAAll’apertura di una por-
ta la plafoniera si accende e si attiva auto-
maticamente una temporizzazione di circa
3 minuti dopodiché si spegne; chiudendo
le porte (nell’arco dei 3 minuti) viene atti-
vata una seconda temporizzazione di circa
7 secondi per permettere l’avviamento vet-
tura.
Sbloccando le porte tramite telecomando
la plafoniera si accende progressivamente e
si attiva automaticamente la temporizza-
zione di circa 15 secondi. Bloccando le por-
te tramite telecomando la plafoniera si spe-
gne progressivamente.
La luce si spegne comunque ruotando la
chiave di avviamento in posizione MAR(a
porte chiuse).Sulla plafoniera si trova un commutatore
a tre posizioni.
Quando il commutatore (A) è in posizio-
ne centrale (0) la plafoniera si accende au-
tomaticamente all’apertura di una porta.
Spostando il commutatore a destra (posi-
zione1) la plafoniera resta sempre spenta.
Spostando il commutatore a sinistra (posi-
zione2) la plafoniera resta sempre accesa.
AVVERTENZARuotando la chiave di
avviamento in posizione STOPl’attivazio-
ne della plafoniera risulta possibile solo per
la durata di 15 minuti; dopodiché il sistema
provvede al relativo spegnimento per sal-
vaguardare la carica della batteria.
AVVERTENZAPrima di scendere dalla
vettura assicurarsi che il commutatore (A)
sia in posizione centrale (0), in modo che
la plafoniera si spenga alla chiusura delle
porte.
Page 124 of 275

CONOSCENZA DELLA VETTURA
122

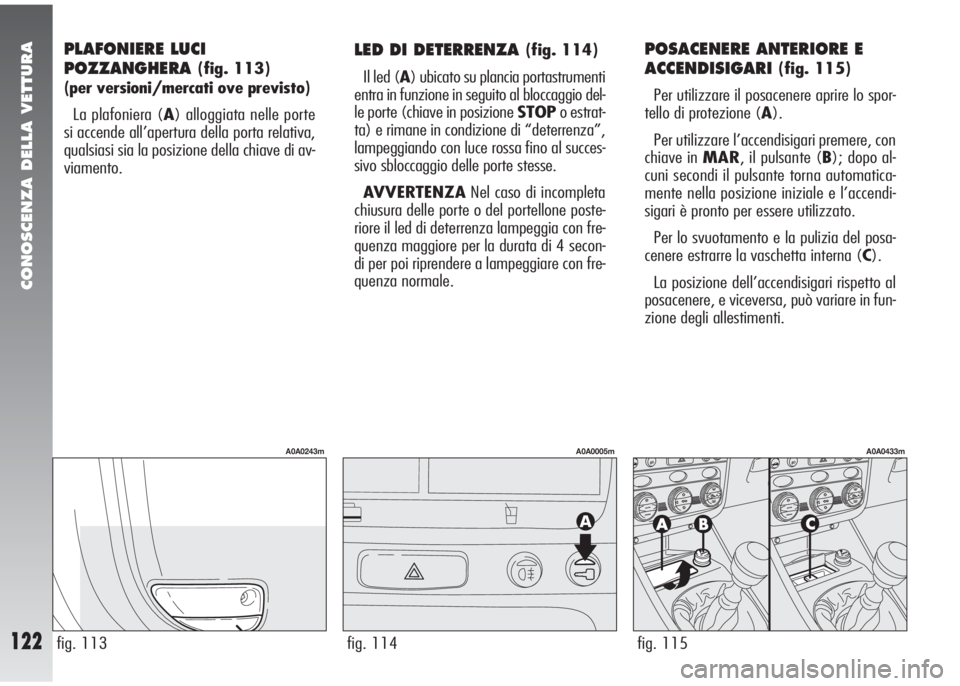

PLAFONIERE LUCI
POZZANGHERA
(fig. 113)
(per versioni/mercati ove previsto)
La plafoniera (A) alloggiata nelle porte
si accende all’apertura della porta relativa,
qualsiasi sia la posizione della chiave di av-
viamento.
LED DI DETERRENZA (fig. 114)
Il led (A) ubicato su plancia portastrumenti
entra in funzione in seguito al bloccaggio del-
le porte (chiave in posizione STOPo estrat-
ta) e rimane in condizione di “deterrenza”,
lampeggiando con luce rossa fino al succes-
sivo sbloccaggio delle porte stesse.
AVVERTENZANel caso di incompleta
chiusura delle porte o del portellone poste-
riore il led di deterrenza lampeggia con fre-
quenza maggiore per la durata di 4 secon-
di per poi riprendere a lampeggiare con fre-
quenza normale.POSACENERE ANTERIORE E
ACCENDISIGARI
(fig. 115)
Per utilizzare il posacenere aprire lo spor-
tello di protezione (A).
Per utilizzare l’accendisigari premere, con
chiave in MAR, il pulsante (B); dopo al-
cuni secondi il pulsante torna automatica-
mente nella posizione iniziale e l’accendi-
sigari è pronto per essere utilizzato.
Per lo svuotamento e la pulizia del posa-
cenere estrarre la vaschetta interna (C).
La posizione dell’accendisigari rispetto al
posacenere, e viceversa, può variare in fun-
zione degli allestimenti.
fig. 113
A0A0243m
fig. 114
A0A0005m
fig. 115
A0A0433m
Page 125 of 275

CONOSCENZA DELLA VETTURA
123

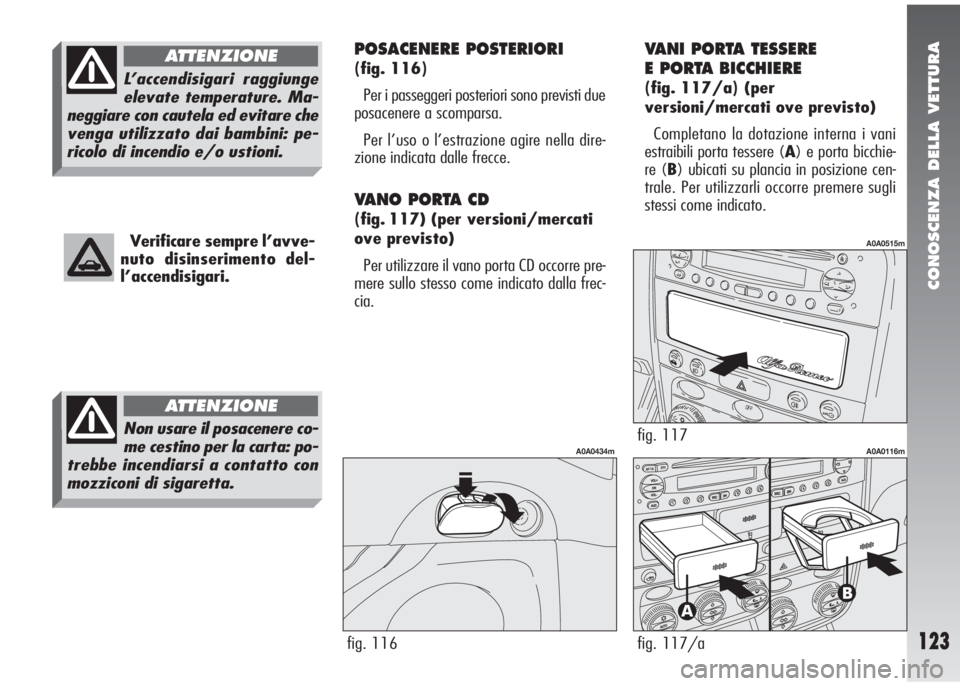

POSACENERE POSTERIORI
(fig. 116)
Per i passeggeri posteriori sono previsti due
posacenere a scomparsa.
Per l’uso o l’estrazione agire nella dire-
zione indicata dalle frecce.
VANO PORTA CD
(fig. 117) (per versioni/mercati
ove previsto)
Per utilizzare il vano porta CD occorre pre-
mere sullo stesso come indicato dalla frec-
cia.
VANI PORTA TESSERE
E PORTA BICCHIERE
(fig. 117/a)(per
versioni/mercati ove previsto)
Completano la dotazione interna i vani
estraibili porta tessere (A) e porta bicchie-
re (B) ubicati su plancia in posizione cen-
trale. Per utilizzarli occorre premere sugli
stessi come indicato.
fig. 116
A0A0434m
fig. 117/a
A0A0116mfig. 117
A0A0515mVerificare sempre l’avve-
nuto disinserimento del-
l’accendisigari.
L’accendisigari raggiunge
elevate temperature. Ma-
neggiare con cautela ed evitare che
venga utilizzato dai bambini: pe-
ricolo di incendio e/o ustioni.
ATTENZIONE
Non usare il posacenere co-
me cestino per la carta: po-
trebbe incendiarsi a contatto con
mozziconi di sigaretta.
ATTENZIONE
Page 126 of 275

CONOSCENZA DELLA VETTURA
124

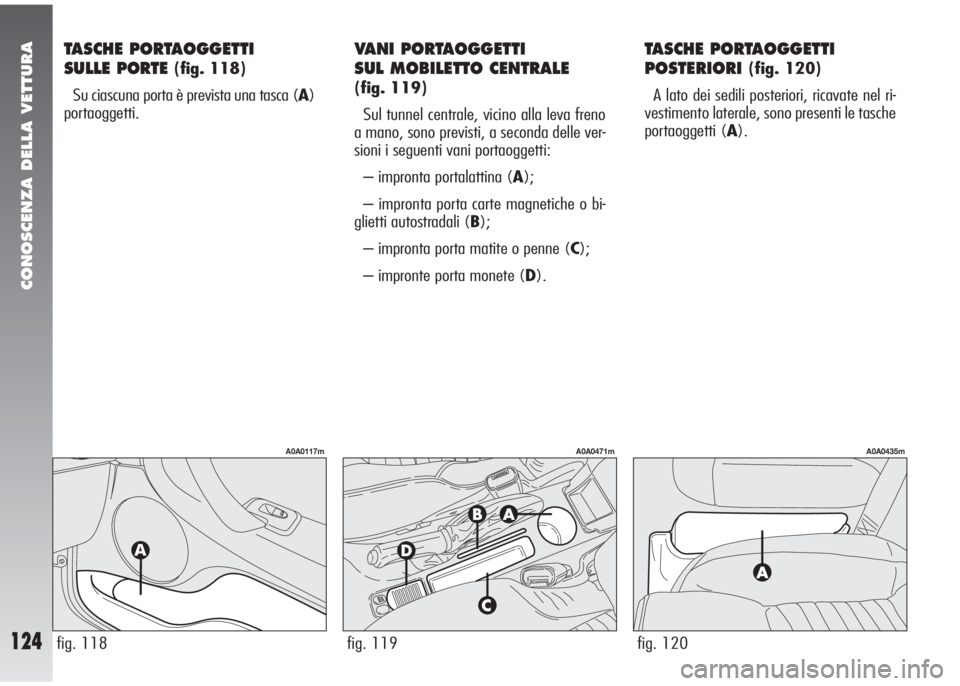

TASCHE PORTAOGGETTI
SULLE PORTE
(fig. 118)
Su ciascuna porta è prevista una tasca (A)
portaoggetti.
VANI PORTAOGGETTI
SUL MOBILETTO CENTRALE
(fig. 119)
Sul tunnel centrale, vicino alla leva freno
a mano, sono previsti, a seconda delle ver-
sioni i seguenti vani portaoggetti:
– impronta portalattina (A);
– impronta porta carte magnetiche o bi-
glietti autostradali (B);
– impronta porta matite o penne (C);
– impronte porta monete (D).
TASCHE PORTAOGGETTI
POSTERIORI
(fig. 120)
A lato dei sedili posteriori, ricavate nel ri-
vestimento laterale, sono presenti le tasche
portaoggetti (A).
fig. 120
A0A0435m
fig. 119
A0A0471m
fig. 118
A0A0117m
Page 127 of 275

CONOSCENZA DELLA VETTURA
125

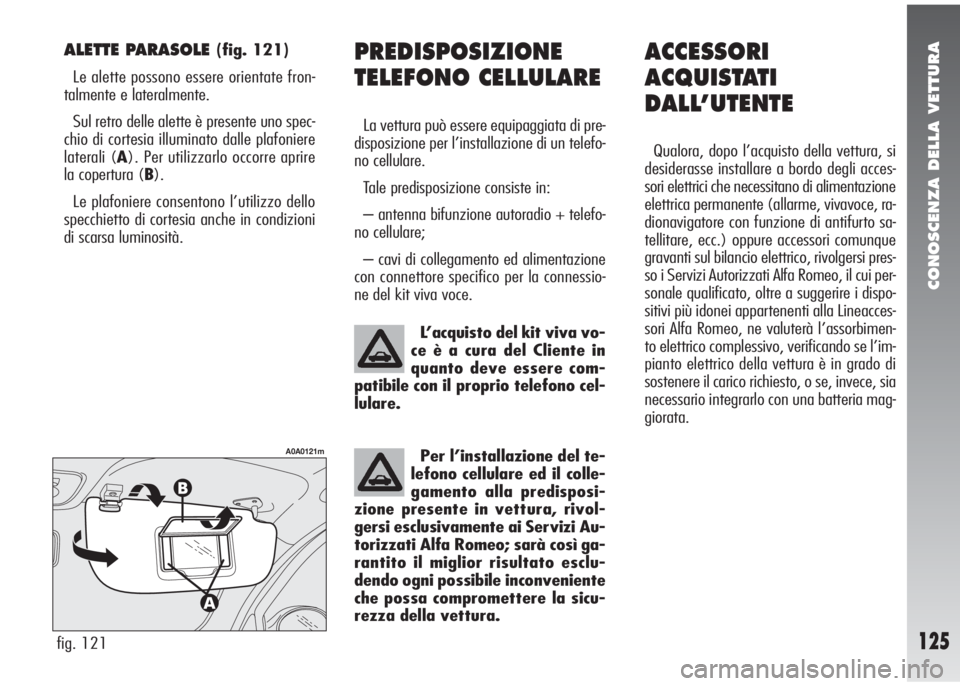

PREDISPOSIZIONE
TELEFONO CELLULARE
La vettura può essere equipaggiata di pre-
disposizione per l’installazione di un telefo-
no cellulare.
Tale predisposizione consiste in:
– antenna bifunzione autoradio + telefo-
no cellulare;
– cavi di collegamento ed alimentazione
con connettore specifico per la connessio-
ne del kit viva voce.
Per l’installazione del te-
lefono cellulare ed il colle-
gamento alla predisposi-
zione presente in vettura, rivol-
gersi esclusivamente ai Servizi Au-
torizzati Alfa Romeo; sarà così ga-
rantito il miglior risultato esclu-
dendo ogni possibile inconveniente
che possa compromettere la sicu-
rezza della vettura.
L’acquisto del kit viva vo-
ce è a cura del Cliente in
quanto deve essere com-
patibile con il proprio telefono cel-
lulare.
ALETTE PARASOLE (fig. 121)
Le alette possono essere orientate fron-
talmente e lateralmente.
Sul retro delle alette è presente uno spec-
chio di cortesia illuminato dalle plafoniere
laterali (A). Per utilizzarlo occorre aprire
la copertura (B).
Le plafoniere consentono l’utilizzo dello
specchietto di cortesia anche in condizioni
di scarsa luminosità.
fig. 121
A0A0121m
ACCESSORI
ACQUISTATI
DALL’UTENTE
Qualora, dopo l’acquisto della vettura, si
desiderasse installare a bordo degli acces-
sori elettrici che necessitano di alimentazione
elettrica permanente (allarme, vivavoce, ra-
dionavigatore con funzione di antifurto sa-
tellitare, ecc.) oppure accessori comunque
gravanti sul bilancio elettrico, rivolgersi pres-
so i Servizi Autorizzati Alfa Romeo, il cui per-
sonale qualificato, oltre a suggerire i dispo-
sitivi più idonei appartenenti alla Lineacces-
sori Alfa Romeo, ne valuterà l’assorbimen-
to elettrico complessivo, verificando se l’im-
pianto elettrico della vettura è in grado di
sostenere il carico richiesto, o se, invece, sia
necessario integrarlo con una batteria mag-
giorata.
Page 128 of 275

CONOSCENZA DELLA VETTURA
126

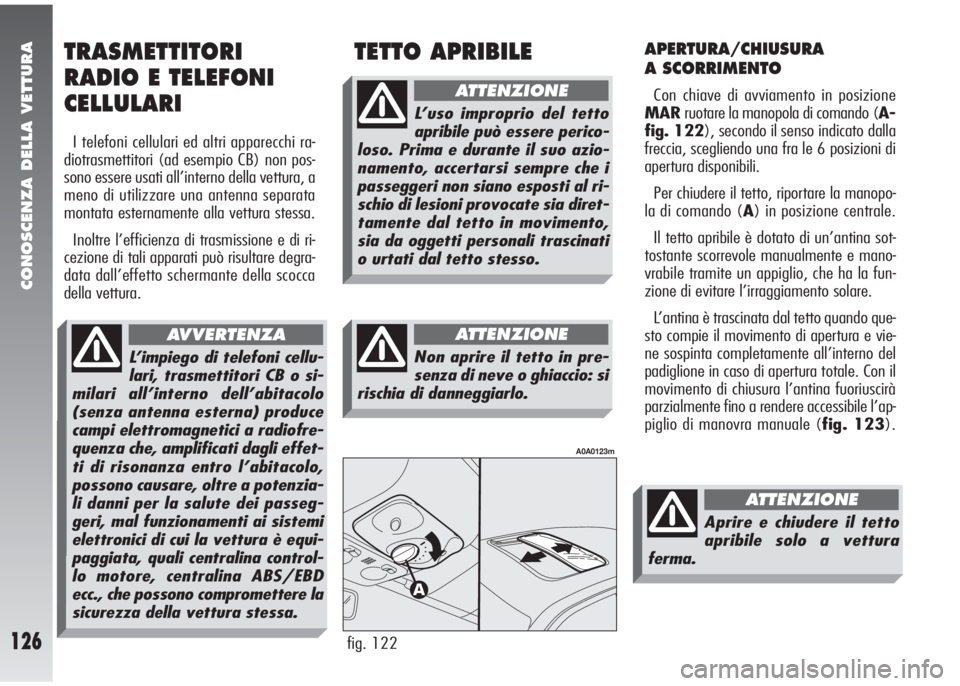

APERTURA/CHIUSURA
A SCORRIMENTO
Con chiave di avviamento in posizione
MARruotare la manopola di comando (A-
fig. 122), secondo il senso indicato dalla
freccia, scegliendo una fra le 6 posizioni di
apertura disponibili.
Per chiudere il tetto, riportare la manopo-
la di comando (A) in posizione centrale.
Il tetto apribile è dotato di un’antina sot-
tostante scorrevole manualmente e mano-
vrabile tramite un appiglio, che ha la fun-
zione di evitare l’irraggiamento solare.
L’antina è trascinata dal tetto quando que-
sto compie il movimento di apertura e vie-
ne sospinta completamente all’interno del
padiglione in caso di apertura totale. Con il
movimento di chiusura l’antina fuoriuscirà
parzialmente fino a rendere accessibile l’ap-
piglio di manovra manuale (fig. 123).
fig. 122
A0A0123m
TETTO APRIBILE TRASMETTITORI
RADIO E TELEFONI
CELLULARI
I telefoni cellulari ed altri apparecchi ra-
diotrasmettitori (ad esempio CB) non pos-
sono essere usati all’interno della vettura, a
meno di utilizzare una antenna separata
montata esternamente alla vettura stessa.
Inoltre l’efficienza di trasmissione e di ri-
cezione di tali apparati può risultare degra-
data dall’effetto schermante della scocca
della vettura.
L’impiego di telefoni cellu-
lari, trasmettitori CB o si-
milari all’interno dell’abitacolo
(senza antenna esterna) produce
campi elettromagnetici a radiofre-
quenza che, amplificati dagli effet-
ti di risonanza entro l’abitacolo,
possono causare, oltre a potenzia-
li danni per la salute dei passeg-
geri, mal funzionamenti ai sistemi
elettronici di cui la vettura è equi-
paggiata, quali centralina control-
lo motore, centralina ABS/EBD
ecc., che possono compromettere la
sicurezza della vettura stessa.
AVVERTENZA
L’uso improprio del tetto
apribile può essere perico-
loso. Prima e durante il suo azio-
namento, accertarsi sempre che i
passeggeri non siano esposti al ri-
schio di lesioni provocate sia diret-
tamente dal tetto in movimento,
sia da oggetti personali trascinati
o urtati dal tetto stesso.
ATTENZIONE
Non aprire il tetto in pre-
senza di neve o ghiaccio: si
rischia di danneggiarlo.
ATTENZIONE
Aprire e chiudere il tetto
apribile solo a vettura
ferma.
ATTENZIONE
Page 129 of 275

CONOSCENZA DELLA VETTURA

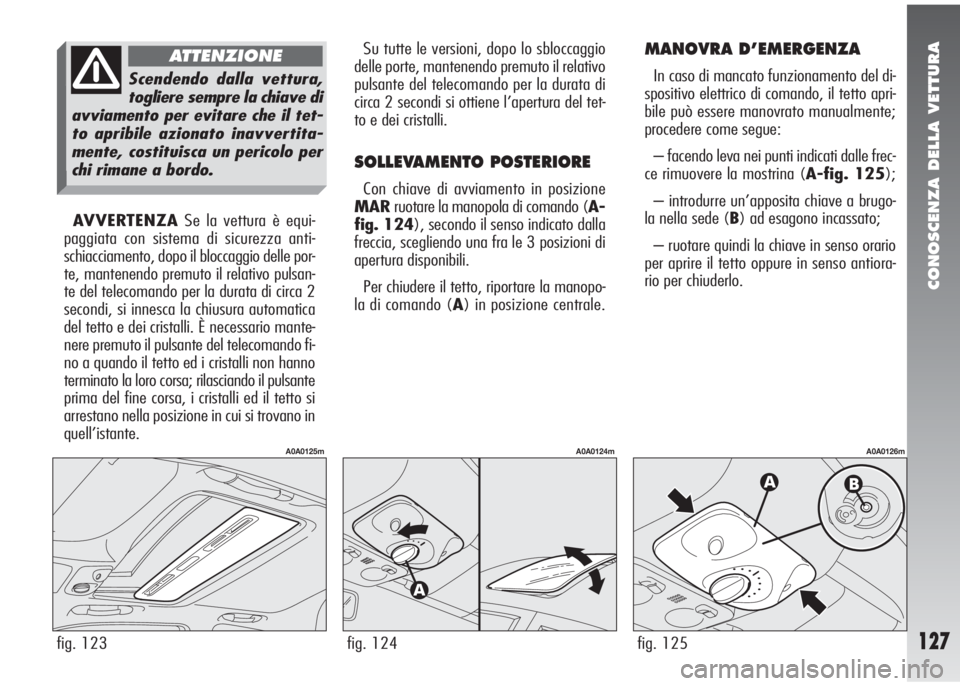

127fig. 123
A0A0125m
AVVERTENZASe la vettura è equi-
paggiata con sistema di sicurezza anti-
schiacciamento, dopo il bloccaggio delle por-
te, mantenendo premuto il relativo pulsan-
te del telecomando per la durata di circa 2
secondi, si innesca la chiusura automatica
del tetto e dei cristalli. È necessario mante-
nere premuto il pulsante del telecomando fi-
no a quando il tetto ed i cristalli non hanno
terminato la loro corsa; rilasciando il pulsante
prima del fine corsa, i cristalli ed il tetto si
arrestano nella posizione in cui si trovano in
quell’istante.
Scendendo dalla vettura,
togliere sempre la chiave di
avviamento per evitare che il tet-
to apribile azionato inavvertita-
mente, costituisca un pericolo per
chi rimane a bordo.
ATTENZIONESu tutte le versioni, dopo lo sbloccaggio
delle porte, mantenendo premuto il relativo
pulsante del telecomando per la durata di
circa 2 secondi si ottiene l’apertura del tet-
to e dei cristalli.
SOLLEVAMENTO POSTERIORE
Con chiave di avviamento in posizione
MARruotare la manopola di comando (A-
fig. 124), secondo il senso indicato dalla
freccia, scegliendo una fra le 3 posizioni di
apertura disponibili.
Per chiudere il tetto, riportare la manopo-
la di comando (A) in posizione centrale.
MANOVRA D’EMERGENZA
In caso di mancato funzionamento del di-
spositivo elettrico di comando, il tetto apri-
bile può essere manovrato manualmente;
procedere come segue:
– facendo leva nei punti indicati dalle frec-
ce rimuovere la mostrina (A-fig. 125);
– introdurre un’apposita chiave a brugo-
la nella sede (B) ad esagono incassato;
– ruotare quindi la chiave in senso orario
per aprire il tetto oppure in senso antiora-
rio per chiuderlo.
fig. 124
A0A0124m
fig. 125
A0A0126m
Page 130 of 275

CONOSCENZA DELLA VETTURA
128
APERTURA DALL’INTERNO
(fig. 126)
Lo sblocco del portellone è elettrico ed è
consentito solo con chiave nel commutato-
re di avviamento in posizione MARcon vet-
tura ferma o in posizione STOPoPARK
per la durata di 3 minuti senza aver aper-
to/chiuso una porta.
Per effettuare lo sblocco del portellone, pre-
mere il pulsante (A) ubicato su plancia nel
mobiletto centrale.
Il sollevamento del portellone è facilitato
dall’azione degli ammortizzatori a gas.
APERTURA CON
TELECOMANDO
(fig. 127)
Il portellone vano bagagli può essere aper-
to a distanza dall’esterno premendo il pul-
sante (A), anche quando è inserito l’allar-
me elettronico. L’apertura del portellone va-
no bagagli è accompagnata da una doppia
segnalazione luminosa delle frecce; la chiu-
sura è accompagnata da una segnalazione
singola.
In presenza di allarme elettronico, con l’a-
pertura del portellone vano bagagli il siste-
ma d’allarme disinserisce la protezione vo-
lumetrica ed il sensore di controllo del por-
tellone vano bagagli, l’impianto emette (ad
eccezione delle versioni per alcuni merca-
ti) due segnalazioni acustiche (“BIP”).
Richiudendo il portellone, le funzioni di con-
trollo vengono ripristinate, l’impianto emet-
te (ad eccezione delle versioni per alcuni mer-
cati) due segnalazioni acustiche (“BIP”). Gli ammortizzatori sono
tarati per garantire il cor-
retto sollevamento del por-
tellone vano bagagli con i pesi pre-
visti dal costruttore. Aggiunte ar-
bitrarie di oggetti (spoiler, ecc.)
possono pregiudicare il corretto
funzionamento e la sicurezza d’u-
so del portellone stesso.
fig. 127
A0A0131m
VANO BAGAGLI
Il portellone può essere aperto:
dall’esterno vettura- mediante im-
pulso del telecomando;
dall’interno vettura- mediante pres-
sione del pulsante (A-fig. 126).
AVVERTENZAL’imperfetta chiusura del
portellone viene evidenziata dall’accensio-
ne del simbolo
´unitamente al messaggio
dedicato sul display multifunzione riconfi-
gurabile.
fig. 126
A0A0129m
