Alfa Romeo 156 2000 Instructieboek (in Dutch)

160

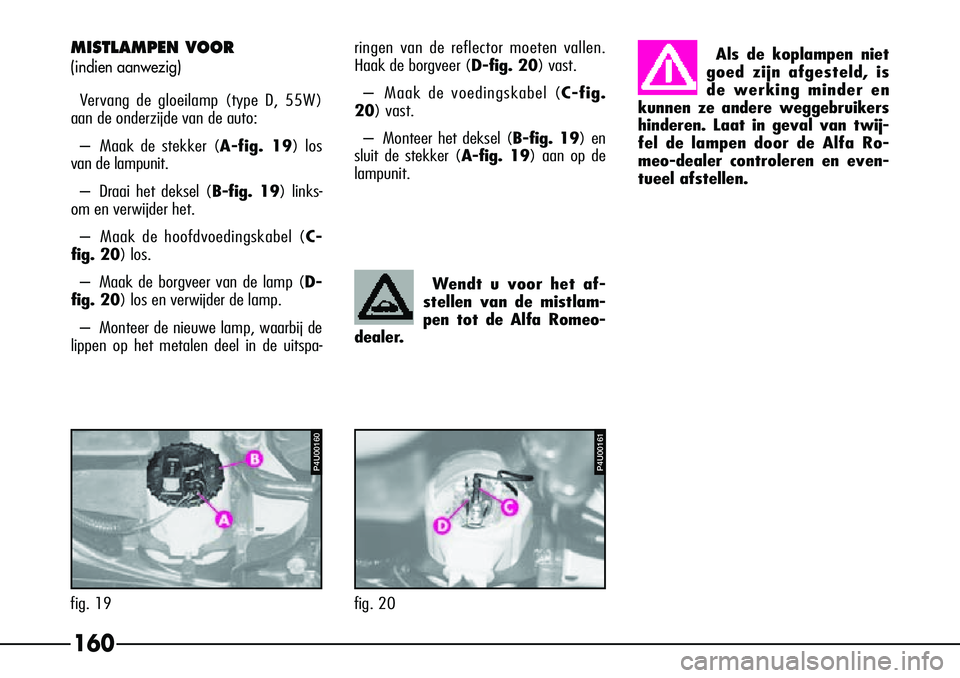

MISTLAMPEN VOOR
(indien aanwezig)
Vervang de gloeilamp (type D, 55W)
aan de onderzijde van de auto:
– Maak de stekker (A-fig. 19) los
van de lampunit.
– Draai het deksel (B-fig. 19) links-
om en verwijder het.
– Maak de hoofdvoedingskabel ( C-
fig. 20) los.
– Maak de borgveer van de lamp ( D-
fig. 20) los en verwijder de lamp.
– Monteer de nieuwe lamp, waarbij de
lippen op het metalen deel in de uitspa- W
endt u voor het af-
stellen van de mistlam-
pen tot de Alfa Romeo-
dealer.
P4U00160
fig. 19
P4U00161
fig. 20 Als de koplampen niet
goed zijn afgesteld, is
de werking minder en
kunnen ze andere weggebruikers
hinderen. Laat in geval van twij-
fel de lampen door de Alfa Ro-
meo-dealer controleren en even-
tueel afstellen.
ringen van de reflector moeten vallen.
Haak de borgveer ( D-fig. 20) vast.
– Maak de voedingskabel (C -fig.
20) vast.
– Monteer het deksel ( B-fig. 19) en
sluit de stekker (A-fig. 19) aan op de
lampunit.

161
P4U00164
fig. 23
fig. 22
P4U00163
fig. 21
P4U00162

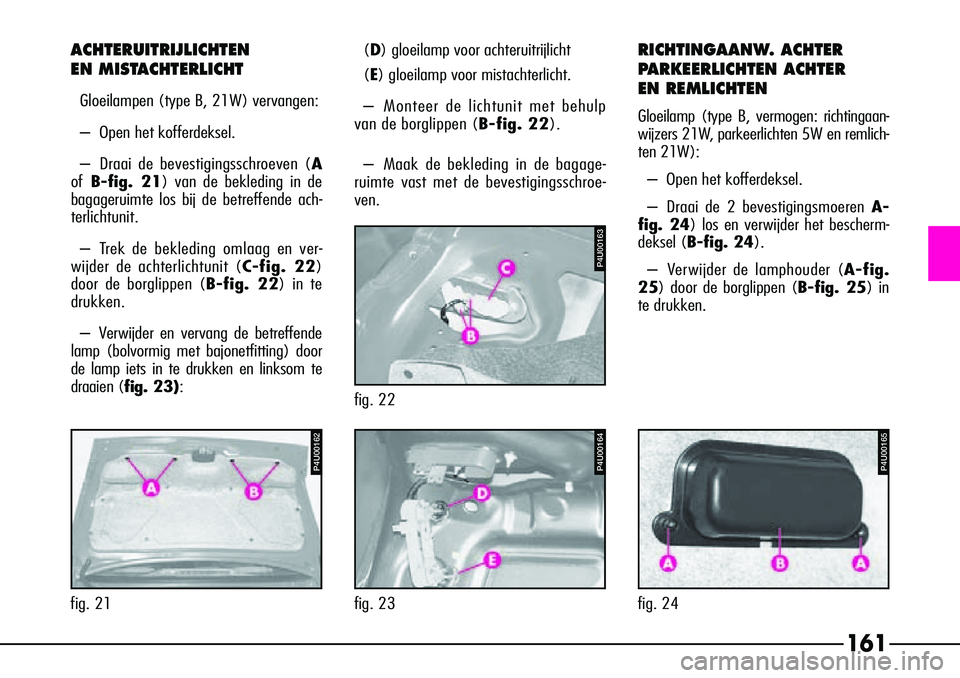

(D) gloeilamp voor achteruitrijlicht
(E) gloeilamp voor mistachterlicht.
– Monteer de lichtunit met behulp
van de borglippen (B-fig. 22).
– Maak de bekleding in de bagage-
r uimte vast met de bevestigingsschroe-
ven.RICHTINGAANW. ACHTER
P ARKEERLICHTEN ACHTER
EN REMLICHTEN
Gloeilamp (type B, vermogen: richtingaan-
wijzers 21W, parkeerlichten 5W en remlich-
ten 21W):
– Open het kofferdeksel.
–D raai de 2 bevestigingsmoeren A-
fig. 24) los en verwijder het bescherm-
deksel (B-fig. 24).
–V erwijder de lamphouder ( A-fig.
25) door de borglippen ( B-fig. 25) in
te drukken.
ACHTERUITRIJLICHTEN
EN MISTACHTERLICHT
Gloeilampen (type B, 21W) vervangen:
– Open het kofferdeksel.
– Draai de bevestigingsschroeven ( A
of B-fig. 21) van de bekleding in de
bagageruimte los bij de betreffende ach-
terlichtunit.
–T rek de bekleding omlaag en ver-
wijder de achterlichtunit ( C-fig. 22)
door de borglippen (B-fig. 22) in te
drukken.
–V erwijder en vervang de betreffende
lamp (bolvormig met bajonetfitting) door
de lamp iets in te drukken en linksom te
draaien (fig. 23):
P4U00165
fig. 24

162

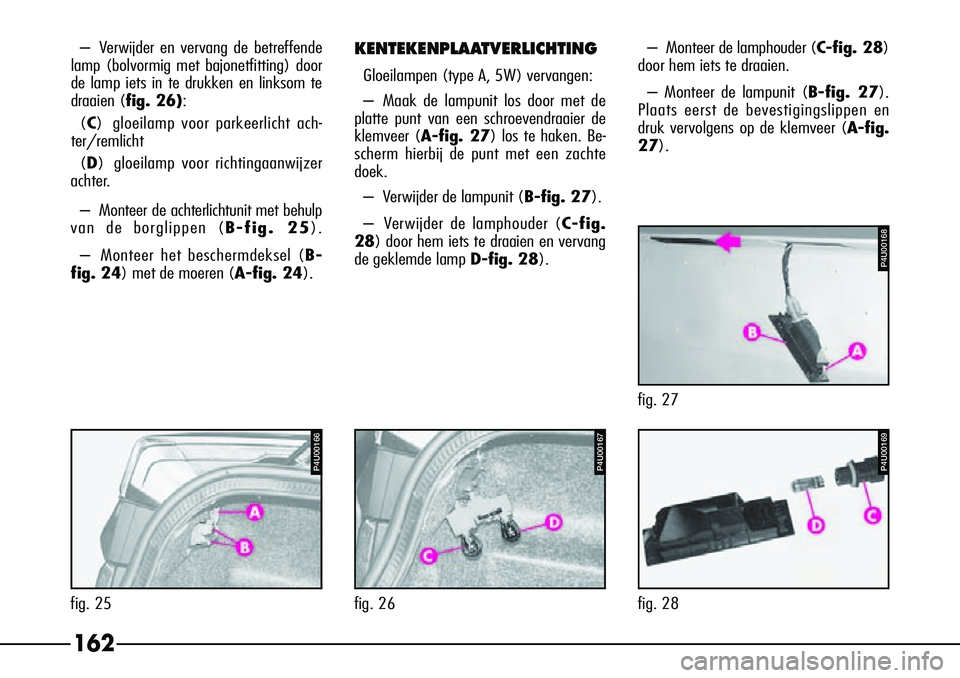

–Verwijder en vervang de betreffende
lamp (bolvormig met bajonetfitting) door
de lamp iets in te drukken en linksom te
draaien (fig. 26):
(C ) gloeilamp voor parkeerlicht ach-
ter/remlicht
(D ) gloeilamp voor richtingaanwijzer
achter.
–M onteer de achterlichtunit met behulp
van de borglippen (B-fig. 25).
– Monteer het beschermdeksel ( B-
fig. 24) met de moeren (A-fig. 24).KENTEKENPLAATVERLICHTING
Gloeilampen (type A, 5W) vervangen:
– Maak de lampunit los door met de
platte punt van een schroevendraaier de
klemveer (A-fig. 27) los te haken. Be-
scherm hierbij de punt met een zachte
doek.
–V erwijder de lampunit (B-fig. 27).
–V erwijder de lamphouder (C-fig.
28) door hem iets te draaien en vervang
de geklemde lamp D-fig. 28).
P4U00167
fig. 26
P4U00169
fig. 28
P4U00168
fig. 27
3033CA
fig. 25
P4U00166
– Monteer de lamphouder ( C-fig. 28 )
door hem iets te draaien.
– Monteer de lampunit ( B-fig. 27).
Plaats eerst de bevestigingslippen en
druk vervolgens op de klemveer ( A-fig.
27).

163
P4U00170
fig. 29

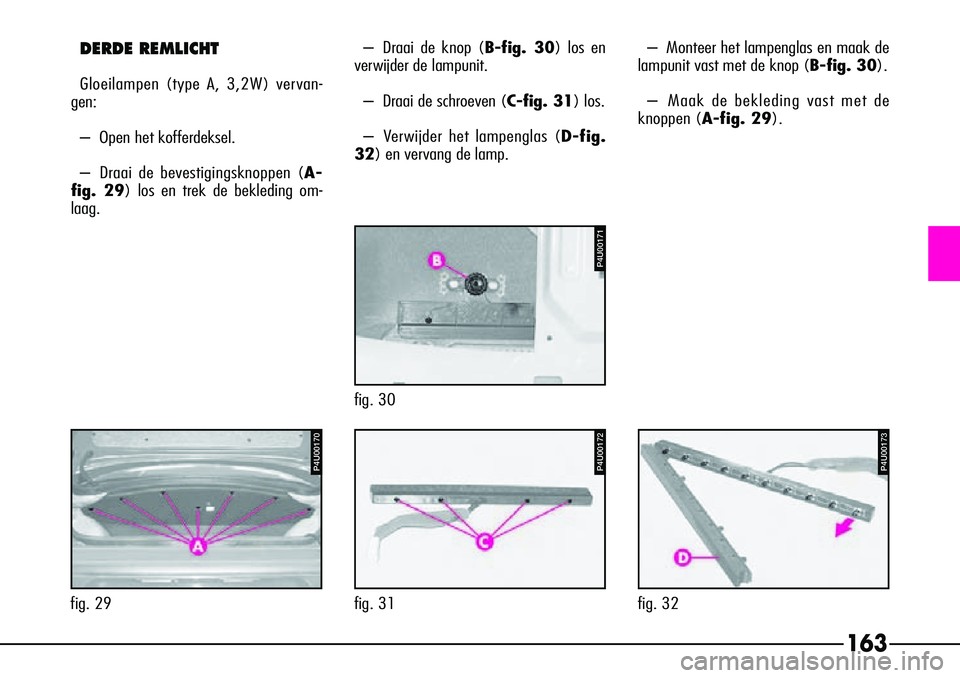

DERDE REMLICHT
Gloeilampen (type A, 3,2W) vervan-
gen:
– Open het kofferdeksel.
– Draai de bevestigingsknoppen ( A-
fig. 29) los en trek de bekleding om-
laag. –
Draai de knop ( B-fig. 30) los en
verwijder de lampunit.
– Draai de schroeven ( C-fig. 31) los.
–V erwijder het lampenglas ( D-fig.
32) en vervang de lamp.
P4U00173
fig. 32
P4U00171
fig. 30
P4U00172
fig. 31 –M
onteer het lampenglas en maak de
lampunit vast met de knop ( B-fig. 30).
– Maak de bekleding vast met de
knoppen (A-fig. 29).

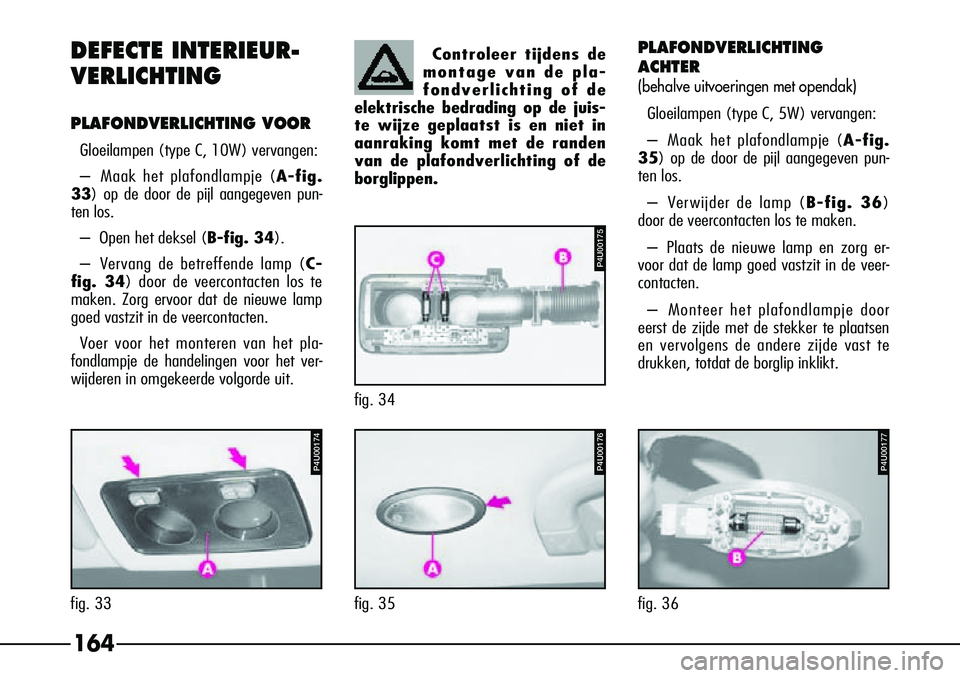

164
P4U00176
fig. 35
P4U00177
fig. 36
PLAFONDVERLICHTING
ACHTER
(behalve uitvoeringen met opendak)
Gloeilampen (type C, 5W) vervangen:
–Maak het plafondlampje (A-fig.
35) op de door de pijl aangegeven pun-
ten los.
–V erwijder de lamp ( B-fig. 36)
door de veercontacten los te maken.
–P laats de nieuwe lamp en zorg er-
voor dat de lamp goed vastzit in de veer-
contacten.
– Monteer het plafondlampje door
eerst de zijde met de stekker te plaatsen
en vervolgens de andere zijde vast te
drukken, totdat de borglip inklikt.
P4U00174
fig. 33
P4U00175
fig. 34
DEFECTE INTERIEUR-
VERLICHTING
PLAFONDVERLICHTING VOOR
Gloeilampen (type C, 10W) vervangen:
– Maak het plafondlampje (A-fig.
33) op de door de pijl aangegeven pun-
ten los.
– Open het deksel (B-fig. 34).
–V ervang de betreffende lamp ( C-
fig. 34) door de veercontacten los te
maken. Zorg ervoor dat de nieuwe lamp
goed vastzit in de veercontacten.
Voer voor het monteren van het pla-
fondlampje de handelingen voor het ver-
wijderen in omgekeerde volgorde uit. Controleer tijdens de
montage van de pla-
fondverlichting of de
elektrische bedrading op de juis-
te wijze geplaatst is en niet in
aanraking komt met de randen
van de plafondverlichting of de
borglippen.

P4U00252
fig. 37
165
P4U00251
fig. 38
P4U00178
fig. 39
P4U00179
fig. 40

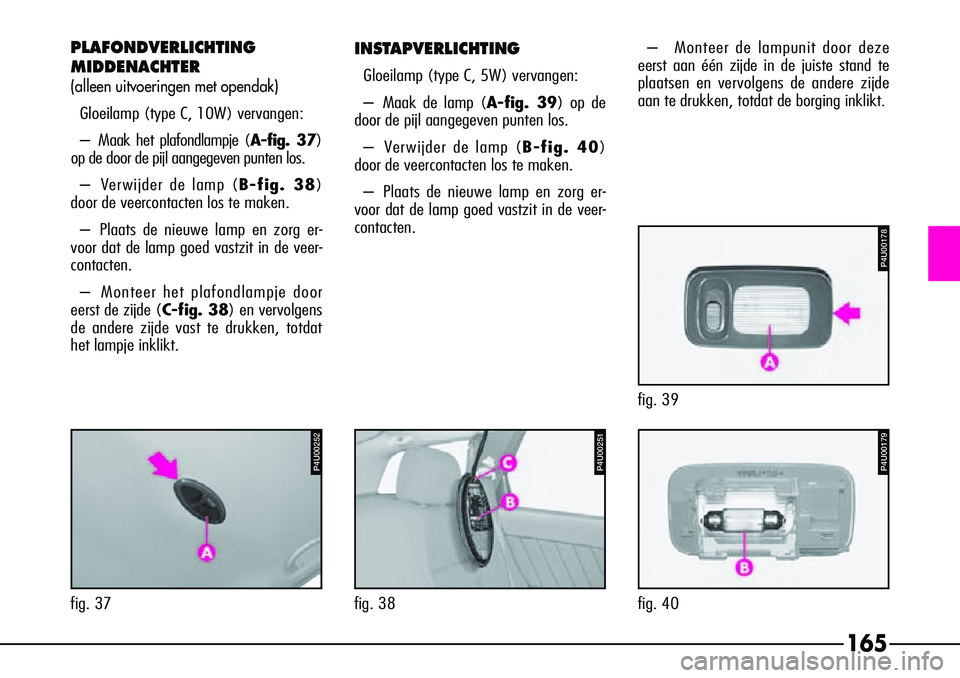

INSTAPVERLICHTING
Gloeilamp (type C, 5W) vervangen:
–Maak de lamp (A-fig. 39) op de
door de pijl aangegeven punten los.
–V erwijder de lamp ( B-fig. 40)
door de veercontacten los te maken.
–P laats de nieuwe lamp en zorg er-
voor dat de lamp goed vastzit in de veer-
contacten. – Monteer de lampunit door deze
eerst aan één zijde in de juiste stand te
plaatsen en vervolgens de andere zijde
aan te drukken, totdat de borging inklikt.
PLAFONDVERLICHTING
MIDDENACHTER
(alleen uitvoeringen met opendak)
Gloeilamp (type C, 10W) vervangen:
– Maak het plafondlampje ( A-fig. 37)
op de door de pijl aangegeven punten los.
–V erwijder de lamp ( B-fig. 38)
door de veercontacten los te maken.
–P laats de nieuwe lamp en zorg er-
voor dat de lamp goed vastzit in de veer-
contacten.
– Monteer het plafondlampje door
eerst de zijde (C-fig. 38) en vervolgens
de andere zijde vast te drukken, totdat
het lampje inklikt.

166
–Verwijder de bescherming (B-fig.
42).
–V ervang de geklemde lamp (C-fig.
43).
–M onteer de bescherming (B-fig.
42).
P4U00182
fig. 43
P4U00181
fig. 42
VERLICHTING DASHBOARD-
KASTJE
Gloeilamp (type A, 5W) vervangen:
–V erwijder de verlichtingsunit door met
een schroevendraaier op lip (A-fig. 41)
te drukken.
P4U00180
fig. 41 – Monteer de verlichtingsunit door de-
ze eerst aan één zijde in de juiste stand
te plaatsen en vervolgens de andere zijde
aan te drukken, totdat de borging inklikt.

167

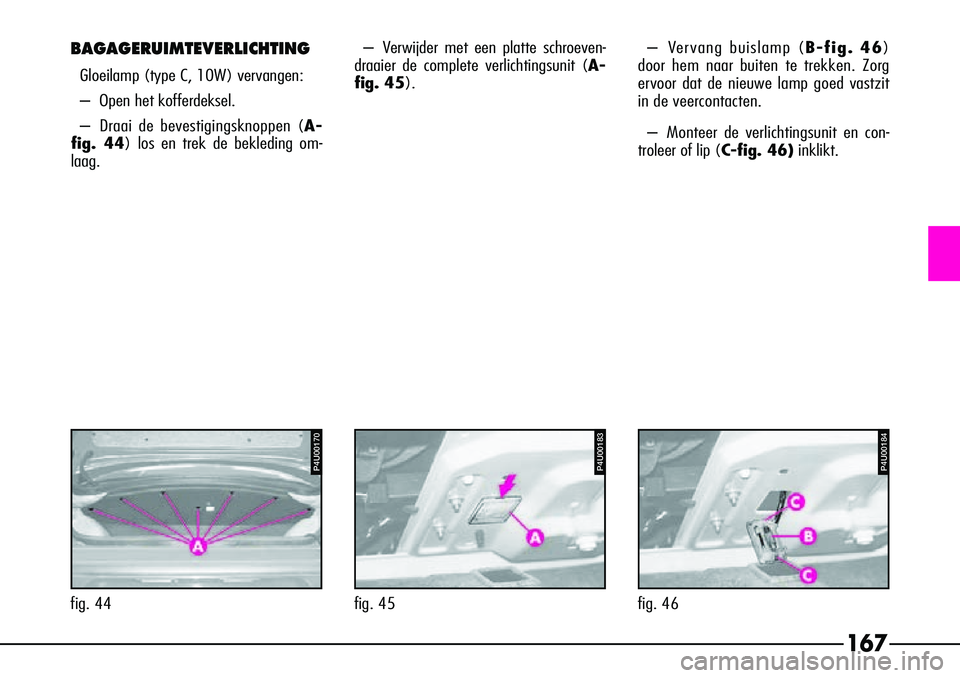

BAGAGERUIMTEVERLICHTING
Gloeilamp (type C, 10W) vervangen:
–Open het kofferdeksel.
– Draai de bevestigingsknoppen ( A-
fig. 44) los en trek de bekleding om-
laag.
P4U00184
fig. 46
P4U00183
fig. 45
P4U00170
fig. 44 –V
ervang buislamp (B-fig. 46)
door hem naar buiten te trekken. Zorg
ervoor dat de nieuwe lamp goed vastzit
in de veercontacten.
– Monteer de verlichtingsunit en con-
troleer of lip (C-fig. 46) inklikt.
–V
erwijder met een platte schroeven-
draaier de complete verlichtingsunit ( A-
fig. 45).

168

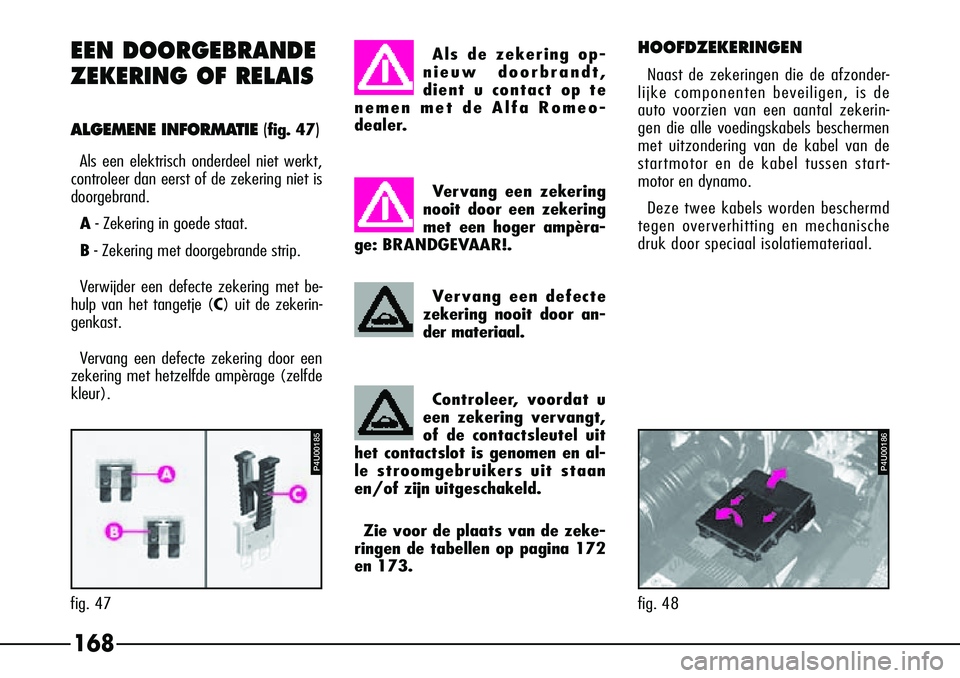

HOOFDZEKERINGEN
Naast de zekeringen die de afzonder-
lijke componenten beveiligen, is de
auto voorzien van een aantal zekerin-
gen die alle voedingskabels beschermen
met uitzondering van de kabel van de
startmotor en de kabel tussen start-
motor en dynamo.
Deze twee kabels worden beschermd
tegen oververhitting en mechanische
druk door speciaal isolatiemateriaal.
P4U00186
fig. 48
EEN DOORGEBRANDE
ZEKERING OF RELAIS
ALGEMENE INFORMATIE (fig. 47)
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand.
A - Zekering in goede staat.
B - Zekering met doorgebrande strip.
Ver wijder een defecte zekering met be-
hulp van het tangetje (C) uit de zekerin-
genkast.
Ver vang een defecte zekering door een
zekering met hetzelfde ampèrage (zelfde
kleur).
fig. 47
P4U00185
Controleer, voordat u
een zekering vervangt,
of de contactsleutel uit
het contactslot is genomen en al-
le stroomgebruikers uit staan
en/of zijn uitgeschakeld.
Ver vang een zekering
nooit door een zekering
met een hoger ampèra-
ge: BRANDGEVAAR!.
Als de zekering op-
nieuw doorbrandt,
dient u contact op te
nemen met de Alfa Romeo-
dealer.
Zie voor de plaats van de zeke-
ringen de tabellen op pagina 172
en 173. Ver
vang een defecte
zekering nooit door an-
der materiaal.

169

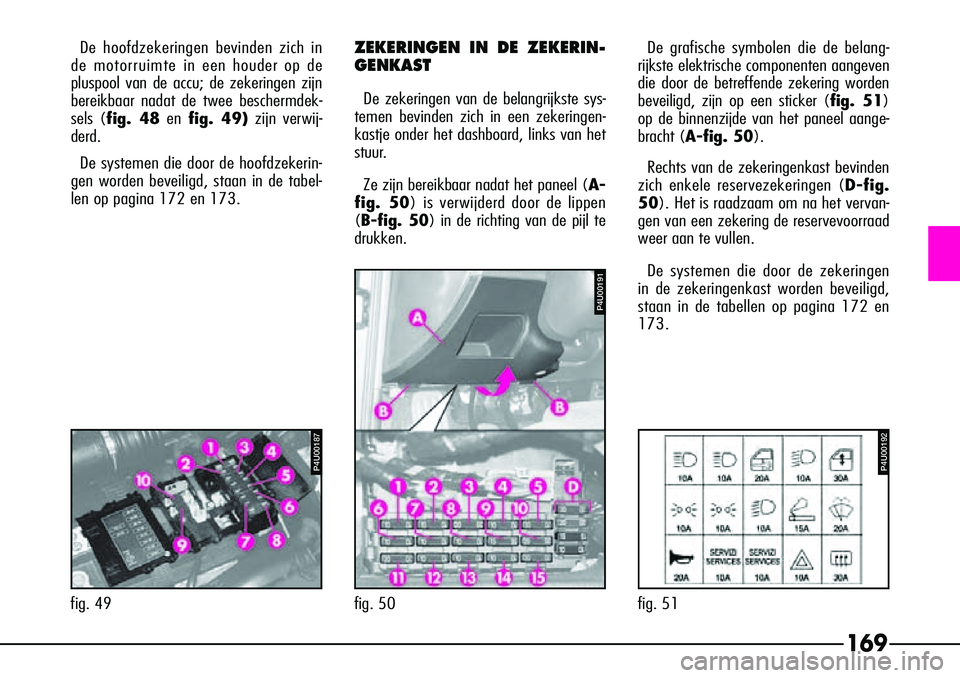

De hoofdzekeringen bevinden zich in
de motorruimte in een houder op de
pluspool van de accu; de zekeringen zijn
bereikbaar nadat de twee beschermdek-
sels (fig. 48 en fig. 49) zijn verwij-
derd.
De systemen die door de hoofdzekerin-
gen worden beveiligd, staan in de tabel-
len op pagina 172 en 173.ZEKERINGEN IN DE ZEKERIN-
GENKAST
De zekeringen van de belangrijkste sys-
temen bevinden zich in een zekeringen-
kastje onder het dashboard, links van het
stuur.
Ze zijn bereikbaar nadat het paneel ( A-
fig. 50) is verwijderd door de lippen
(B-fig. 50) in de richting van de pijl te
drukken.
P4U00191
fig. 50 De grafische symbolen die de belang-
rijkste elektrische componenten aangeven
die door de betreffende zekering worden
beveiligd, zijn op een sticker ( fig. 51)
op de binnenzijde van het paneel aange-
bracht (A-fig. 50).
Rechts van de zekeringenkast bevinden
zich enkele reservezekeringen (D-fig.
50). Het is raadzaam om na het vervan-
gen van een zekering de reservevoorraad
weer aan te vullen.
De systemen die door de zekeringen
in de zekeringenkast worden beveiligd,
staan in de tabellen op pagina 172 en
173.
P4U00192
fig. 51
P4U00187
fig. 49
