ALFA 159 SPORTWAGON
PLAFONIERA INTERNA
BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 38fa-
cendo leva nel punto indicato dalla
freccia;
❒sostituire la lampada B-fig. 39
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.

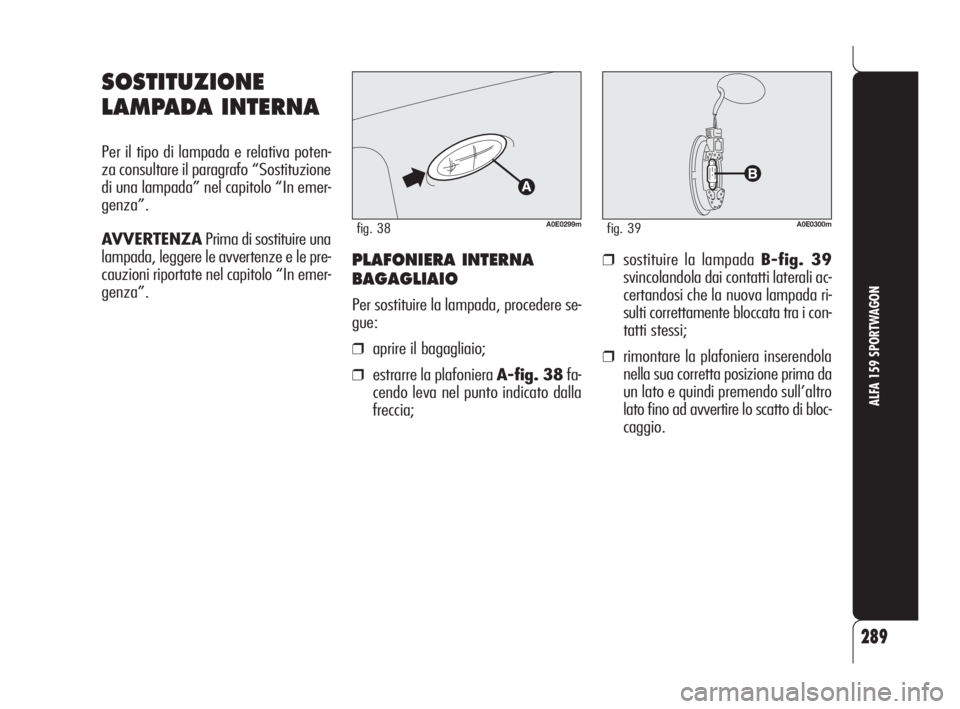

SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada” nel capitolo “In emer-
genza”.
AVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
A0E0299mfig. 38A0E0300mfig. 39

❒sostituire la lampada B-fig. 41
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.

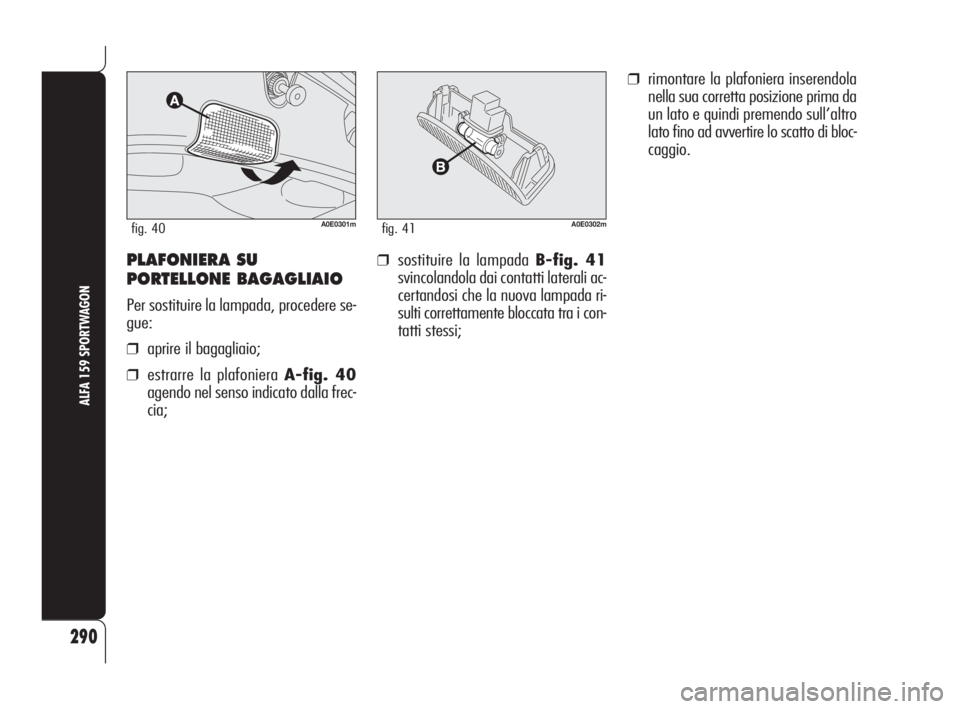

PLAFONIERA SU
PORTELLONE BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 40
agendo nel senso indicato dalla frec-
cia;
290
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41

SOSTITUZIONE
FUSIBILI

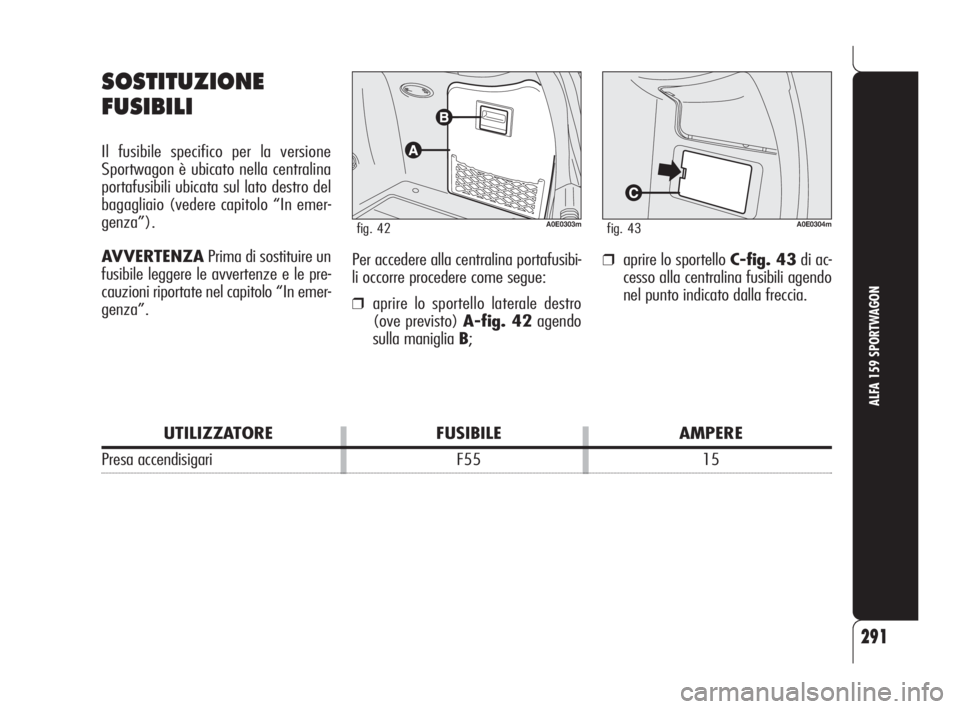

Il fusibile specifico per la versione
Sportwagon è ubicato nella centralina
portafusibili ubicata sul lato destro del
bagagliaio (vedere capitolo “In emer-
genza”).
AVVERTENZAPrima di sostituire un
fusibile leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
291
ALFA 159 SPORTWAGON
A0E0303mfig. 42A0E0304mfig. 43
Per accedere alla centralina portafusibi-
li occorre procedere come segue:
❒aprire lo sportello laterale destro
(ove previsto) A-fig. 42agendo
sulla maniglia B;
❒aprire lo sportello C-fig. 43di ac-
cesso alla centralina fusibili agendo
nel punto indicato dalla freccia.
UTILIZZATORE FUSIBILE AMPERE
Presa accendisigari F55 15

292
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
– predisposizione per
montaggio seggiolino
“Isofix universale” ............... 140
– seggiolini per trasporto
bambini............................ 138
Batteria
– avviamento con batteria
ausiliaria........................... 182
– consigli per prolungare
la durata ........................... 239
– controllo stato di carica ........ 237
– ricarica .............................. 219
– sostituzione ....................... 238
Bloccasterzo ........................... 21
Bracciolo
– centrale ............................ 83
– posteriore ...................... 83-84
Cambio (uso del) .................... 156
Carrozzeria (pulizia) ................. 245
Cassetto portaoggetti ................ 85
Catene da neve ....................... 163
Cerchi ruote– lettura corretta ................... 258
Chiave elettronica .................... 12
Cinture di sicurezza .................. 130
Climatizzazione ....................... 53
Climatizzatore manuale ............ 55
Climatizzatore automatico
bi/trizona............................. 58
CODE card .............................. 12
Cofano motore ........................ 105
Comandi................................ 81
Combustibile
– consumo ........................... 269
– interruttore blocco
combustibile...................... 81
– indicatore del livello ............ 22
Contagiri................................ 21
Cruise Control .......................... 76
Dati per l’identificazione ........... 250
Dati tecnici.......................... 249
Diffusori aria abitacolo .............. 54
Dimensioni............................. 261 ABS (sistema)......................... 108
Accendisigari............................ 85
Accessori acquistati dall’utente .... 117
Air bag frontali......................... 141
Alette parasole......................... 88
Alfa Romeo CODE..................... 10
Alfa 159 Sportwagon....... 275
Alimentazione.......................... 255
Allarme................................... 17
Alzacristalli elettrici.................... 99
Appoggiatesta.................... 48-49
ASR (sistema).......................... 112
Assetto ruote............................ 260
Autoradio (impianto di
predisposizione).................... 116
Avviamento del motore .............. 152
Avviamento e guida........... 151
Bagagliaio.......................101-277
Bambini (trasporto in sicurezza)
I I
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
E E
T T
I I
C C
O O

293
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Hill Holder (sistema) ................ 101
Homelink............................... 89
Impianto predisposizione
autoradio.............................. 116
Inattività della vettura ............... 164
Indicatore livello carburante ....... 22
Indicatori di direzione
– comando .......................... 70
– sostituzione
lampade ............ 200-201-203
In emergenza ..................... 181
In sosta................................... 155
Installazione dispositivi
elettrici/elettronici ................. 117
Interni .................................... 247
Interruttori blocco combustibile
e alimentazione elettrica ......... 81
Isofix universale
(seggiolino tipo) ............. 140-285
Kit riparazione rapida pneumatici
Fix&Go automatic .................. 190
Lampada
(sostituzione di una) ....... 196-281
– indicazioni generali.............. 196– tipi di lampade .................. 197
Lampeggi............................... 70
Lavacristallo
– comando .......................... 73
– livello del liquido ................ 232
Lavafari
– comando .......................... 75
– livello del liquido ................ 232
Lavaggio intelligente ................ 74
Luci esterne ............................ 70
Luce fendinebbia
– comando .......................... 72
– sostituzione lampada .......... 201
Luce bagagliaio
– sostituzione lampada .......... 208
Luce cassetto portaoggetti
– sostituzione lampada .......... 207
Luce retromarcia
– sostituzione lampada .......... 202
Luci abbaglianti
– comando .......................... 70
– sostituzione lampada .......... 199
Luci anabbaglianti
– comando .......................... 70 Display multifunzionale ............. 25
Display multifunzionale
riconfigurabile........................ 30
Dispositivo di avviamento .......... 19
Dispositivo sicurezza bambini ..... 97
EOBD (sistema) ...................... 115
Emissioni di CO
2...................... 270
Equipaggiamenti interni ............ 83
Fari ....................................... 65
– correttore assetto fari .......... 106
– orientamento del fascio
luminoso.......................... 106
– orientamento fendinebbia .... 107
– regolazione fari all’estero .... 107
Filtro aria/antipolline ............... 236
Filtro gasolio ........................... 236
Fix&Go automatic
(dispositivo)........................... 190
Fluidi e lubrificanti .................... 267
Follow me home (dispositivo) .... 71
Freni ...................................... 256
Freno a mano ......................... 155
Fusibili (sostituzione) ......... 209-291

294
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Manutenzione e cura......... 223
– utilizzo gravoso della vettura 227
– manutenzione programmata .. 224
– Piano di Manutenzione
Programmata .................... 225
– controlli periodici ................ 227
Motore
– codice di identificazione ...... 252
– dati caratteristici ................. 253
– marcatura ......................... 251
MSR (sistema) ........................ 114
Olio motore
– caratteristiche tecniche ........ 266
– consumo ........................... 232
– verifica del livello ............... 231
Pesi ...................................... 264
Plafoniere
– anteriore ........................... 78
– posteriore ......................... 80
Plancia e comandi .............. 6
Plancia portastrumenti .............. 7
Pneumatici
– in dotazione ...................... 259– da neve ............................ 162
– lettura corretta del
pneumatico ....................... 257
– pressioni di gonfiaggio ........ 260
– sostituzione ....................... 183
Portapacchi/portasci .......... 106-284
Porte ..................................... 96
Posacenere............................. 87
Predisposizione autoradio .......... 116
Prestazioni.............................. 263
Pretensionatori........................ 132
Protezione dell’ambiente ........... 127
Pulizia cristalli ......................... 73
Pulsanti su plancia ................... 72
Quadro strumenti .................... 8
Rifornimenti ................... 125 -266
Riscaldatore supplementare ....... 69
Risparmio di combustibile ...........157
Ruote
– dati tecnici ........................ 257
– sostituzione ....................... 183
Ruote e pneumatici .................. 241 – sostituzione lampada .......... 200
Luci di emergenza .................... 72
Luci di parcheggio
– comando .......................... 72
Luci plafoniera anteriore
– comando .......................... 78
– sostituzione lampade .......... 205
Luci plafoniera posteriore
– comando .......................... 80
– sostituzione lampade .......... 205
Luci plafoniera pozzanghera
– sostituzione lampada .......... 208
Luci plafoniera specchietto di cortesia
– sostituzione lampada .......... 206
Luci di posizione
– comando .......................... 70
– sostituzione lampade ... 200-203
Luci retronebbia
– comando .......................... 72
– sostituzione lampada .......... 202
Luce targa .............................. 204
Luci terzo stop ......................... 204
Lunga inattività della vettura ...... 164

295
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Sostituzione lampada
interna ..........................205-289
Specchi retrovisori .................... 50
Spie e messaggi ................. 165
Sterzo .................................... 256
Strumenti di bordo ................... 21
Tappo serbatoio combustibile ..... 126
Targhette
– dati identificazione ............. 250
– vernice carrozzeria ............. 251
Telecomando a radiofrequenza:
omologazioni ministeriali ......... 271
Tendina riparo sole ................... 88
Tergicristallo
– comando .......................... 73
– spazzole ........................... 243
– spruzzatori ........................ 244
Tergilunotto ............................. 276
Tetto apribile ........................... 93
T.P.M.S. (sistema) ................... 122
Traino della vettura ................... 221
Traino di rimorchi
– installazione gancio
di traino ........................... 159Trasmettitori radio
e telefoni cellulari ................... 117
Trasmissione ........................... 255
Trasportare bambini
in sicurezza ........................... 135
Tubazioni in gomma ................. 243
Vano porta bicchieri ................. 87
Vano passaggio sci ................... 84
Vano portaocchiali .................... 87
Vano portaoggetti ............. 88-274
VDC (sistema) ......................... 110
Velocità massime ..................... 263
Verifica dei livelli ...................... 228
Vernice ................................... 246
Vetri (pulizia) .......................... 247
Volante (regolazione) ............... 49 Safe lock (dispositivo)............... 14
Sedili..................................... 45
Seggiolini
(idoneità per l’utilizzo) ........... 138
Sensore fari automatici ............. 71
Sensore pioggia ....................... 74
Sensori di parcheggio ............... 118
Sicurezza............................ 129
Simbologia............................. 10
Sistema ABS ........................... 108
Sistema Alfa Romeo CODE ........ 10
Sistema ASR ........................... 112
Sistema EOBD ......................... 115
Sistema Hill Holder .................. 111
Sistema MSR .......................... 114
Sistema S.B.R. ........................ 131
Sistema T.P.M.S. ...................... 122
Sistema VDC ........................... 110
Sollevamento della vettura ........ 220
Sospensioni............................ 256
Sostituzione fusibili ............ 209-291
Sostituzione ruota .................... 183
Sostituzione lampada
esterna ..........................196-286

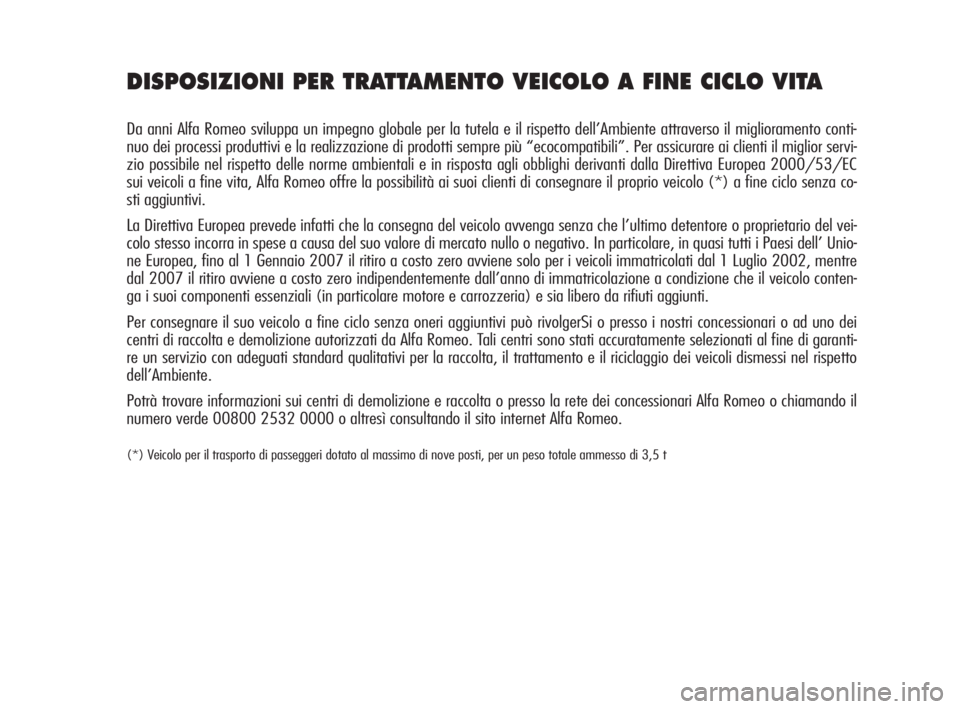

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITA
Da anni Alfa Romeo sviluppa un impegno globale per la tutela e il rispetto dell’Ambiente attraverso il miglioramento conti-
nuo dei processi produttivi e la realizzazione di prodotti sempre più “ecocompatibili”. Per assicurare ai clienti il miglior servi-
zio possibile nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/EC
sui veicoli a fine vita, Alfa Romeo offre la possibilità ai suoi clienti di consegnare il proprio veicolo (*) a fine ciclo senza co-
sti aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l’ultimo detentore o proprietario del vei-
colo stesso incorra in spese a causa del suo valore di mercato nullo o negativo. In particolare, in quasi tutti i Paesi dell’ Unio-
ne Europea, fino al 1 Gennaio 2007 il ritiro a costo zero avviene solo per i veicoli immatricolati dal 1 Luglio 2002, mentre
dal 2007 il ritiro avviene a costo zero indipendentemente dall’anno di immatricolazione a condizione che il veicolo conten-
ga i suoi componenti essenziali (in particolare motore e carrozzeria) e sia libero da rifiuti aggiunti.
Per consegnare il suo veicolo a fine ciclo senza oneri aggiuntivi può rivolgerSi o presso i nostri concessionari o ad uno dei
centri di raccolta e demolizione autorizzati da Alfa Romeo. Tali centri sono stati accuratamente selezionati al fine di garanti-
re un servizio con adeguati standard qualitativi per la raccolta, il trattamento e il riciclaggio dei veicoli dismessi nel rispetto
dell’Ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Alfa Romeo o chiamando il
numero verde 00800 2532 0000 o altresì consultando il sito internet Alfa Romeo.
(*) Veicolo per il trasporto di passeggeri dotato al massimo di nove posti, per un peso totale ammesso di 3,5 t

N N
O O
T T
E E
