Alfa Romeo 159 2009 Notice d'entretien (in French)

249
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
C C
A A
R R
A A
C C
T T
E E
R R
I I
S S
T T
I I
Q Q
U U
E E
S S
T T
E E
C C
H H
N N
I I
Q Q
U U
E E E
S S

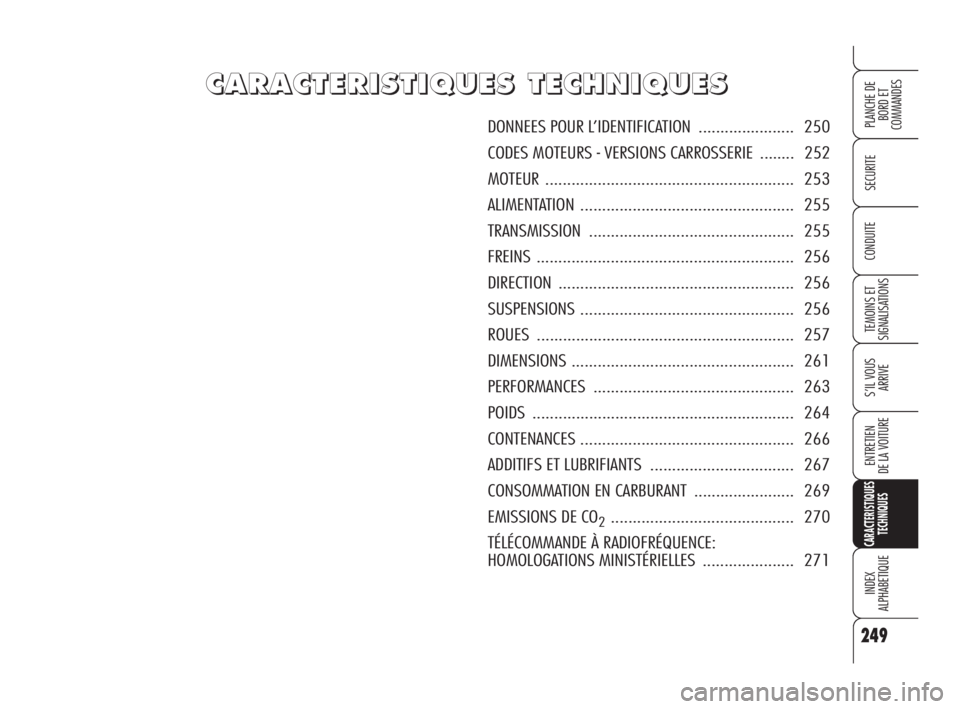

DONNEES POUR L’IDENTIFICATION ...................... 250
CODES MOTEURS - VERSIONS CARROSSERIE ........ 252
MOTEUR......................................................... 253
ALIMENTATION ................................................. 255
TRANSMISSION............................................... 255
FREINS........................................................... 256
DIRECTION...................................................... 256
SUSPENSIONS................................................. 256
ROUES ........................................................... 257
DIMENSIONS................................................... 261
PERFORMANCES.............................................. 263
POIDS ............................................................ 264
CONTENANCES................................................. 266
ADDITIFS ET LUBRIFIANTS ................................. 267
CONSOMMATION EN CARBURANT ....................... 269
EMISSIONS DE CO
2.......................................... 270
TÉLÉCOMMANDE À RADIOFRÉQUENCE:
HOMOLOGATIONS MINISTÉRIELLES..................... 271
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 249

250
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITEPLAQUE RECAPITULATIVE
DES DONNEES
D’IDENTIFICATION
Elle est appliquée dans le compartiment
moteur, à côté de la fixation supérieu-
re de l’amortisseur droit et reproduit les
données d’identification suivantes:
A.Espace réservé aux données d’ho-
mologation nationale
B.Espace au poinçonnage du numéro
progressif du châssis

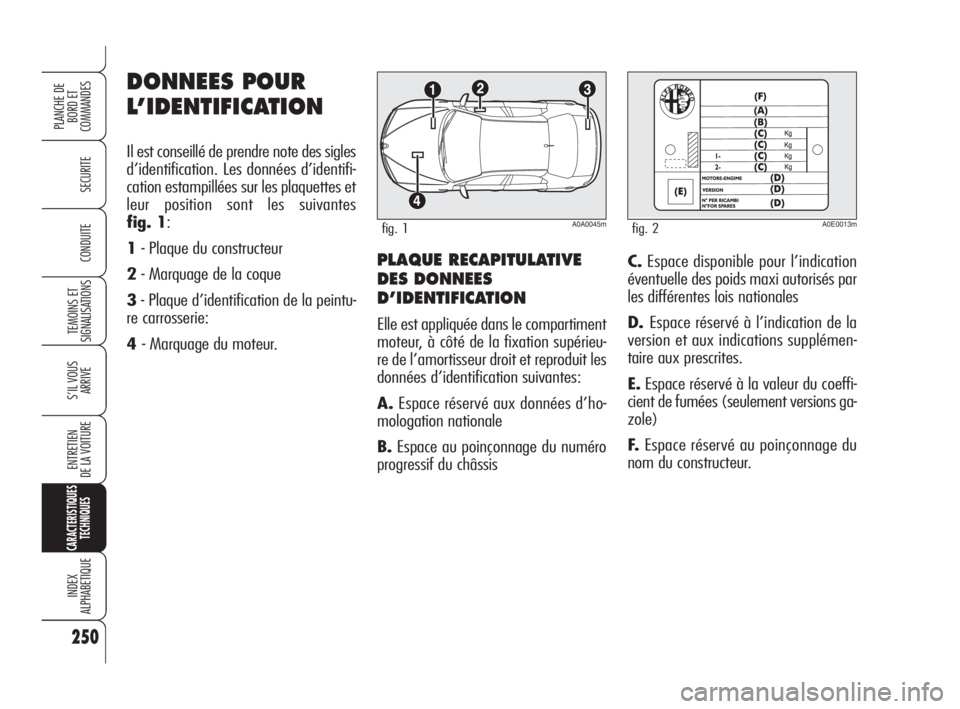

DONNEES POUR
L’IDENTIFICATION
Il est conseillé de prendre note des sigles
d’identification. Les données d’identifi-
cation estampillées sur les plaquettes et
leur position sont les suivantes
fig. 1:
1- Plaque du constructeur
2- Marquage de la coque
3- Plaque d’identification de la peintu-
re carrosserie:
4- Marquage du moteur.C.Espace disponible pour l’indication
éventuelle des poids maxi autorisés par
les différentes lois nationales
D.Espace réservé à l’indication de la
version et aux indications supplémen-
taire aux prescrites.
E.Espace réservé à la valeur du coeffi-
cient de fumées (seulement versions ga-
zole)
F.Espace réservé au poinçonnage du
nom du constructeur.
A0A0045mfig. 1A0E0013mfig. 2
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 250

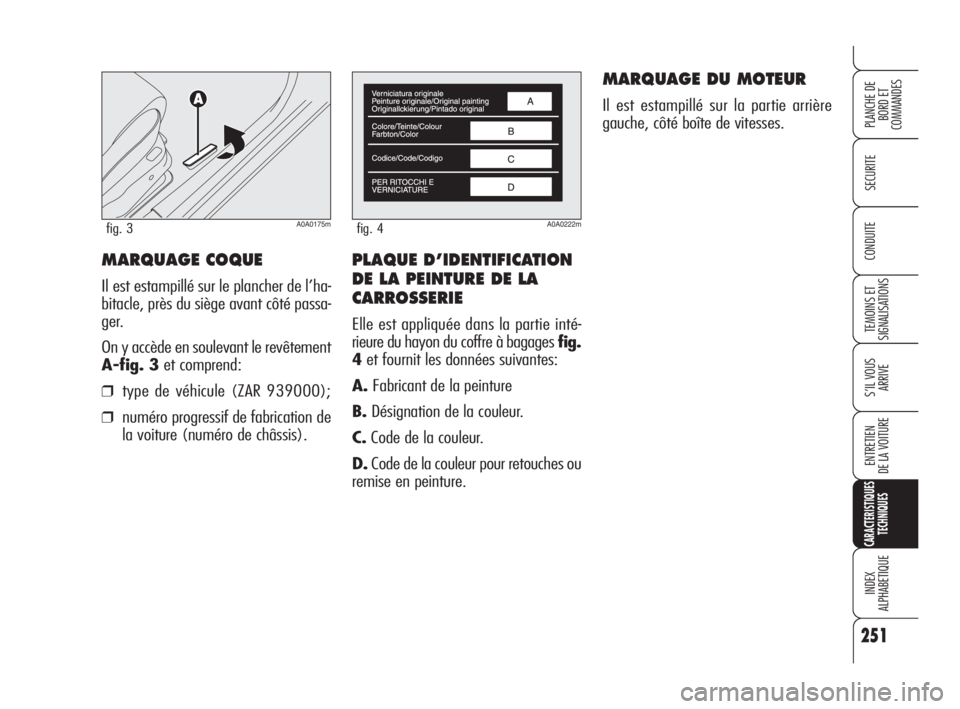

PLAQUE D’IDENTIFICATION
DE LA PEINTURE DE LA
CARROSSERIE
Elle est appliquée dans la partie inté-
rieure du hayon du coffre à bagages fig.
4et fournit les données suivantes:
A.Fabricant de la peinture
B.Désignation de la couleur.
C.Code de la couleur.
D.Code de la couleur pour retouches ou
remise en peinture.
MARQUAGE DU MOTEUR
Il est estampillé sur la partie arrière
gauche, côté boîte de vitesses.
MARQUAGE COQUE
Il est estampillé sur le plancher de l’ha-
bitacle, près du siège avant côté passa-
ger.
On y accède en soulevant le revêtement
A-fig. 3et comprend:
❒type de véhicule (ZAR 939000);
❒numéro progressif de fabrication de
la voiture (numéro de châssis).
251
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0A0222mfig. 4A0A0175mfig. 3
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 251

252
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

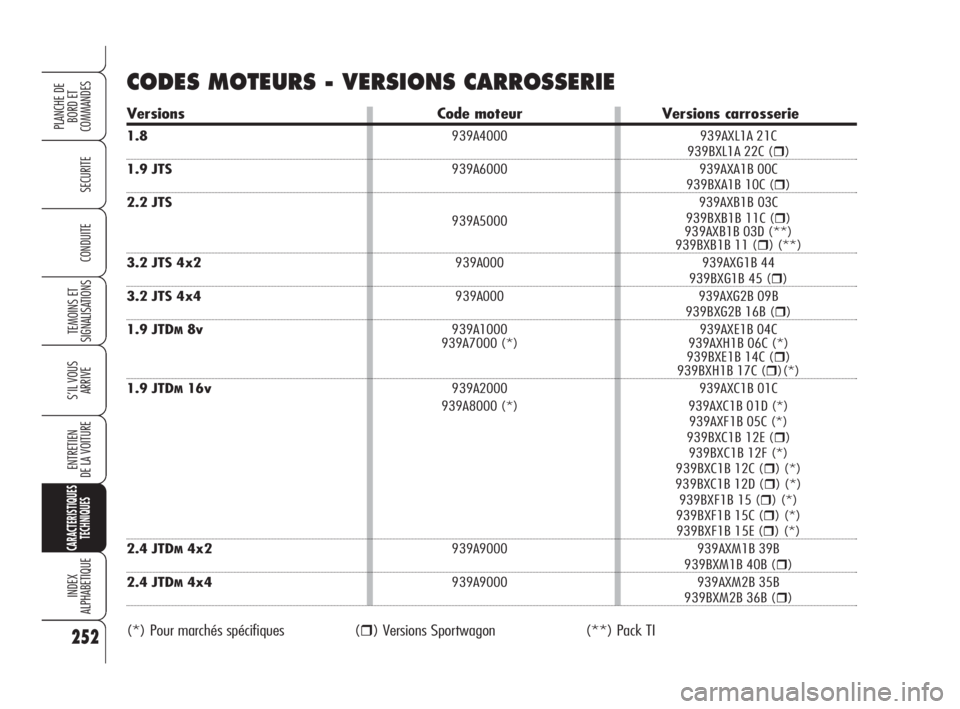

CODES MOTEURS - VERSIONS CARROSSERIE
Versions Code moteur Versions carrosserie
1.8939A4000 939AXL1A 21C
939BXL1A 22C ()
1.9 JTS939A6000 939AXA1B 00C
939BXA1B 10C ()
2.2 JTS939AXB1B 03C
939A5000939BXB1B 11C (
)
939AXB1B 03D (**)
939BXB1B 11 () (**)
3.2 JTS 4x2939A000 939AXG1B 44
939BXG1B 45 ()
3.2 JTS 4x4939A000 939AXG2B 09B
939BXG2B 16B ()
1.9 JTD
M8v939A1000 939AXE1B 04C
939A7000 (*) 939AXH1B 06C (*)
939BXE1B 14C (
)939BXH1B 17C ()(*)
1.9 JTD
M16v939A2000 939AXC1B 01C
939A8000 (*) 939AXC1B 01D (*)
939AXF1B 05C (*)
939BXC1B 12E (
)
939BXC1B 12F (*)
939BXC1B 12C (
) (*)
939BXC1B 12D (
) (*)
939BXF1B 15 (
) (*)
939BXF1B 15C (
) (*)
939BXF1B 15E () (*)
2.4 JTD
M4x2939A9000 939AXM1B 39B
939BXM1B 40B ()
2.4 JTD
M4x4939A9000 939AXM2B 35B
939BXM2B 36B ()
(*) Pour marchés spécifiques () Versions Sportwagon (**) Pack TI
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 252

3.2 JTS
939A000
Otto
6 à V de 60°
4
85,6 X 89
3195
191
260
6200
322
32,8
4500
BOSCH
HR7MPP152
Essence verte
sans plomb
95 RON
(Spécification
EN228)
253
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
1.9 JTS
939A6000
Otto
4 en ligne
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Essence verte
sans plomb
95 RON
(Spécification
EN228)2.2 JTS
939A5000
Otto
4 en ligne
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Essence verte
sans plomb
95 RON
(Spécification
EN228) 1.8
939A4000
Otto
4 en ligne
4
80,5 x 88,2
1796
103
140
6500
175
17,8
3800
BOSCH
FQR8 LEU2
Essence verte
sans plomb
95 RON
(Spécification
EN228)
Pour le remplacement des bougies, s’adresser aux Services Agréés Alfa Romeo.

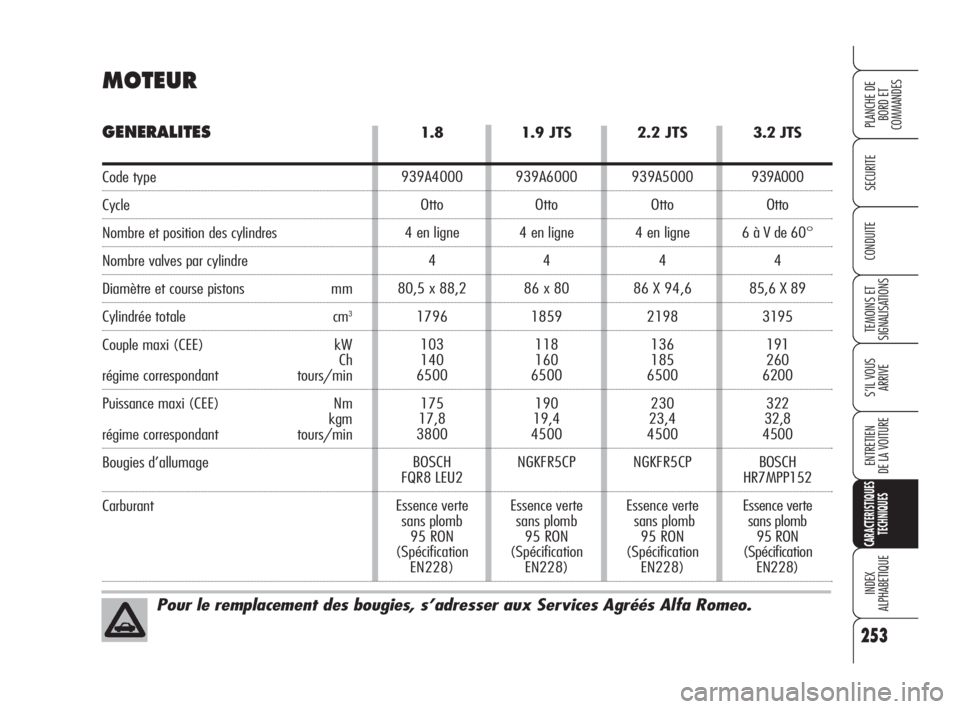

MOTEUR
GENERALITES
Code type
Cycle
Nombre et position des cylindres
Nombre valves par cylindre
Diamètre et course pistons mm
Cylindrée totale cm3
Couple maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 253

254
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

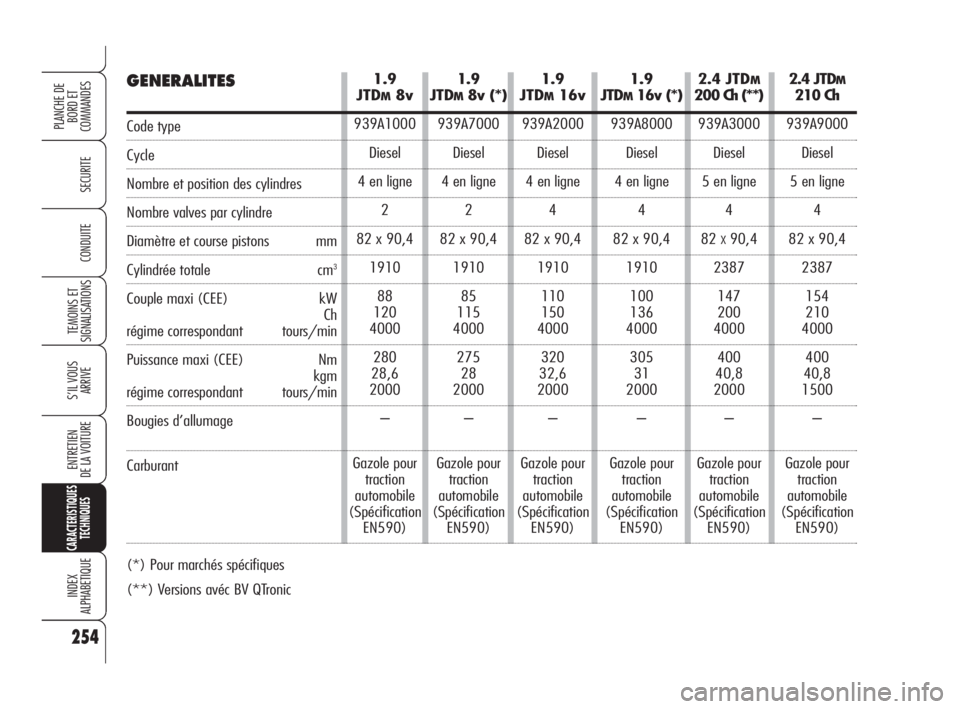

1.9
JTD
M8v
939A1000
Diesel
4 en ligne
2
82 x 90,4
1910
88
120
4000
280
28,6
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)1.9
JTDM16v
939A2000
Diesel
4 en ligne
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)2.4 JTD
M
200 Ch (**)
939A3000
Diesel
5 en ligne
4
82
X90,4
2387
147
200
4000
400
40,8
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)
1.9
JTD
M8v (*)
939A7000
Diesel
4 en ligne
2
82 x 90,4
1910
85
115
4000
275
28
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)1.9
JTDM16v (*)
939A8000
Diesel
4 en ligne
4
82 x 90,4
1910
100
136
4000
305
31
2000
–
Gazole pour
traction
automobile
(Spécification
EN590)
(*) Pour marchés spécifiques
(**) Versions avéc BV QTronic2.4 JTD
M
210 Ch
939A9000
Diesel
5 en ligne
4
82 x 90,4
2387
154
210
4000
400
40,8
1500
–
Gazole pour
traction
automobile
(Spécification
EN590)GENERALITES
Code type
Cycle
Nombre et position des cylindres
Nombre valves par cylindre
Diamètre et course pistons mm
Cylindrée totale cm3
Couple maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 254

2.4JTDM210 CV 4x4
3.2 JTS 4x4
A six rapports avant
plus marche arrière
avec synchroniseurs
pour l’embrayage des rapports
Monodisque à sec
avec actionnement
à commande hydraulique
Intégrale1.9 JTS - 2.2 JTS - 3.2 JTS 4x2
1.9 JTD
M8V-1.9 JTDM16v
2.4 JTD
M200 CV
2.4 JTD
M210 CV
A six rapports avant
plus marche arrière
avec synchroniseurs
pour l’embrayage des rapports
Monodisque à sec
avec actionnement
à commande hydraulique
Avant
255
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

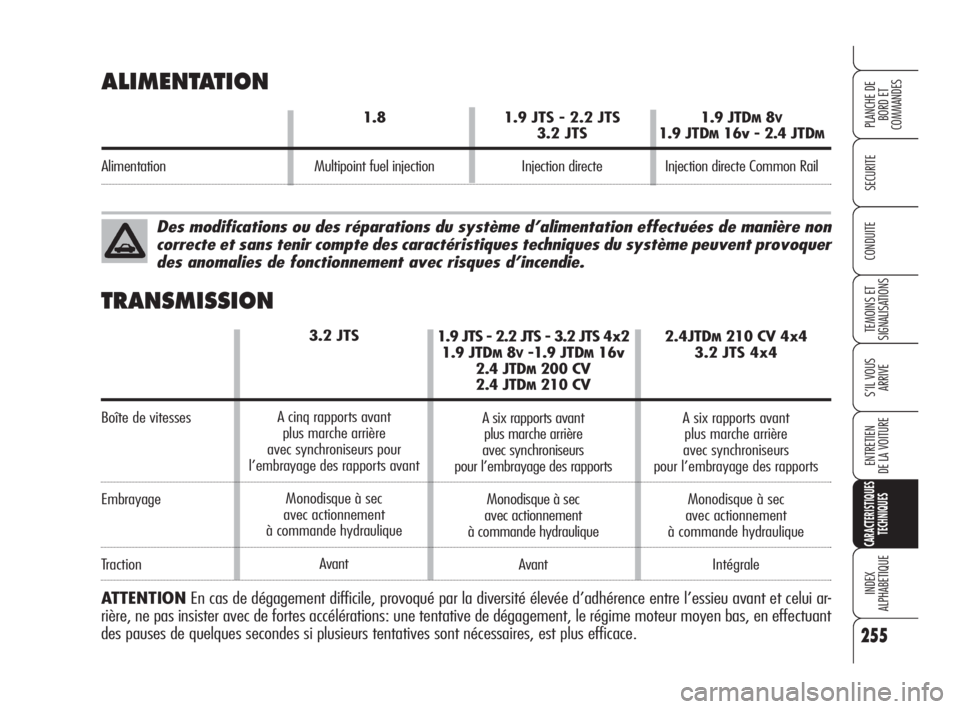

ALIMENTATION
1.8 1.9 JTS - 2.2 JTS1.9 JTDM8V
3.2 JTS1.9 JTDM16v - 2.4 JTDM
Alimentation Multipoint fuel injection Injection directe Injection directe Common Rail
Des modifications ou des réparations du système d’alimentation effectuées de manière non
correcte et sans tenir compte des caractéristiques techniques du système peuvent provoquer
des anomalies de fonctionnement avec risques d’incendie.
3.2 JTS
A cinq rapports avant
plus marche arrière
avec synchroniseurs pour
l’embrayage des rapports avant
Monodisque à sec
avec actionnement
à commande hydraulique
Avant
TRANSMISSION
Boîte de vitesses
Embrayage
Traction
ATTENTIONEn cas de dégagement difficile, provoqué par la diversité élevée d’adhérence entre l’essieu avant et celui ar-
rière, ne pas insister avec de fortes accélérations: une tentative de dégagement, le régime moteur moyen bas, en effectuant
des pauses de quelques secondes si plusieurs tentatives sont nécessaires, est plus efficace.
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 255

256
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

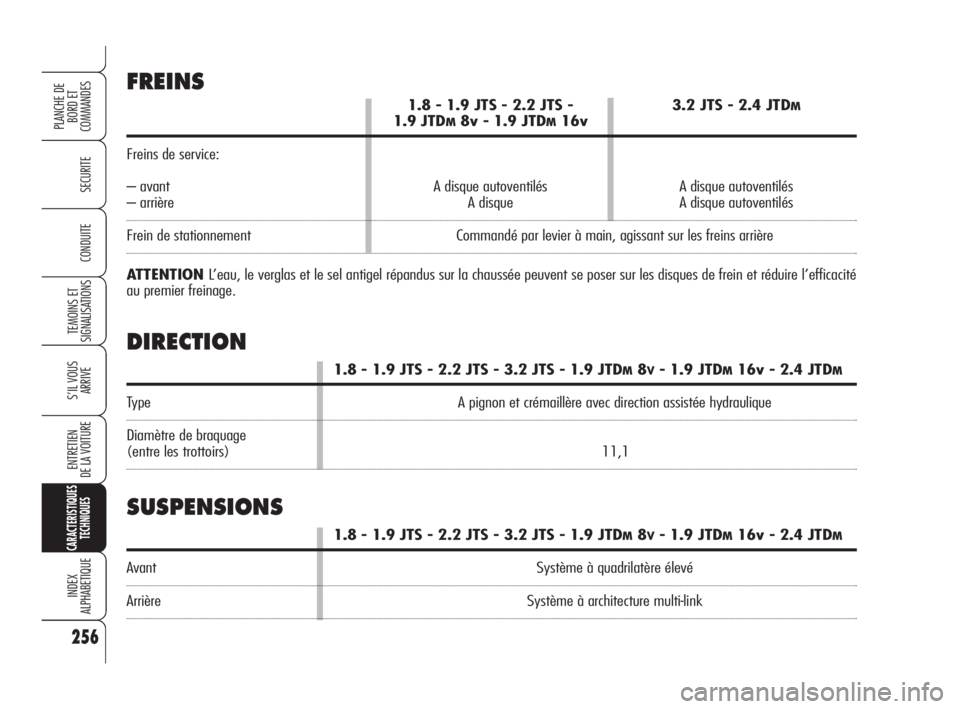

1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 2.4 JTDM
1.9 JTDM8v - 1.9 JTDM16v
Freins de service:
– avant A disque autoventilés A disque autoventilés
– arrière A disque A disque autoventilés
Frein de stationnement Commandé par levier à main, agissant sur les freins arrière
ATTENTION L’eau, le verglas et le sel antigel répandus sur la chaussée peuvent se poser sur les disques de frein et réduire l’efficacité
au premier freinage.
1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Type A pignon et crémaillère avec direction assistée hydraulique
Diamètre de braquage
(entre les trottoirs) 11,1
FREINS
DIRECTION
1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Avant Système à quadrilatère élevé
Arrière Système à architecture multi-link
SUSPENSIONS
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 256

257
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

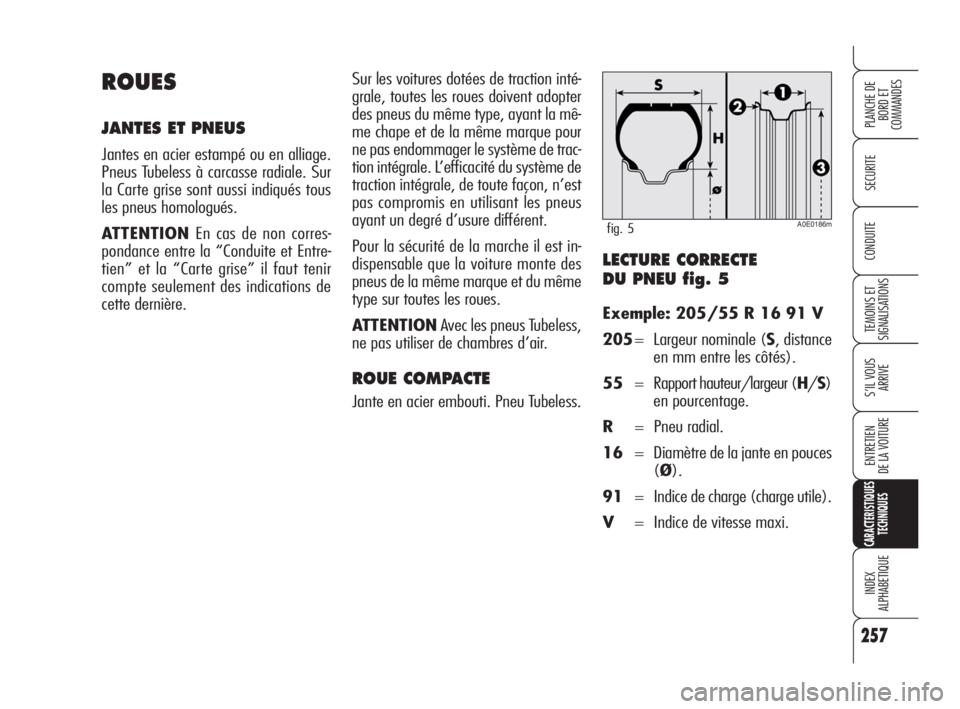

CONDUITELECTURE CORRECTE
DU PNEU fig. 5
Exemple: 205/55 R 16 91 V
205= Largeur nominale (S, distance
en mm entre les côtés).
55= Rapport hauteur/largeur (H/S)
en pourcentage.
R= Pneu radial.
16= Diamètre de la jante en pouces
(Ø).
91= Indice de charge (charge utile).
V= Indice de vitesse maxi.
ROUES
JANTES ET PNEUS
Jantes en acier estampé ou en alliage.
Pneus Tubeless à carcasse radiale. Sur
la Carte grise sont aussi indiqués tous
les pneus homologués.
ATTENTIONEn cas de non corres-
pondance entre la “Conduite et Entre-
tien” et la “Carte grise” il faut tenir
compte seulement des indications de
cette dernière.
A0E0186mfig. 5
Sur les voitures dotées de traction inté-
grale, toutes les roues doivent adopter
des pneus du même type, ayant la mê-
me chape et de la même marque pour
ne pas endommager le système de trac-
tion intégrale. L’efficacité du système de
traction intégrale, de toute façon, n’est
pas compromis en utilisant les pneus
ayant un degré d’usure différent.
Pour la sécurité de la marche il est in-
dispensable que la voiture monte des
pneus de la même marque et du même
type sur toutes les roues.
ATTENTIONAvec les pneus Tubeless,
ne pas utiliser de chambres d’air.
ROUE COMPACTE
Jante en acier embouti. Pneu Tubeless.
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 257

LECTURE CORRECTE
DE LA JANTE
Exemple: 7 J x 16 H2 ET 43
7= largeur de la jante en pouces 1.
J= profil de la jante à bord creuse
(rebord latéral où s’appuie le
talon du pneu) 2.
16= diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) (3=Ø).
H2= forme et nombre des “hump ”
(relief de la circonférence, qui
retient dans l’emplacement le
talon du pneu Tubeless sur la
jante).
43= carrossage roue (distance entre
le plan d’appui disque/jante et
ligne médiane jante roue). Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
Indice de vitesse maxi
pour les pneus à neige
Q M + S= jusqu’à 160 km/h.
T M + S= jusqu’à 190 km/h.
H M + S= jusqu’à 210 km/h.
258
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Indice de charge (charge utile)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg
249-270 Alfa 159 FRA 4-06-2008 9:35 Pagina 258
