BYTE AV
SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen och
ingriper vid ett funktionsfel eller vid ett
funktionsfel på själva anläggningen.
När en anordning inte fungerar ska man
alltid kontrollera motsvarande säkring:
ledaren ska vara hel. I annat fall skall
säkringen som gått bytas ut mot en an-
nan med samma strömstyrka (samma
färg).

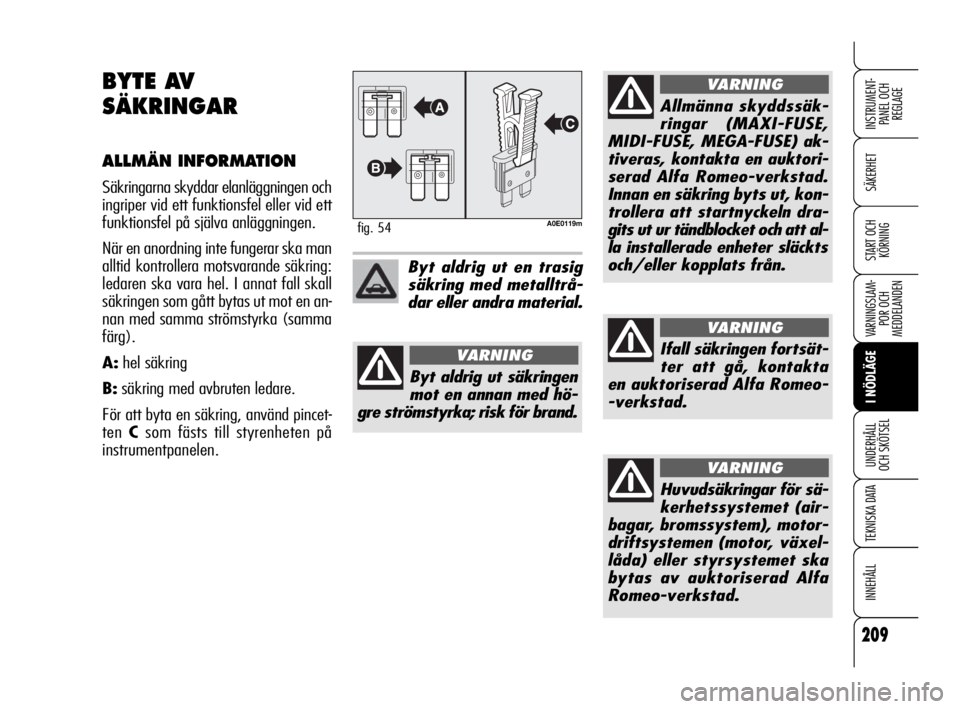

A:hel säkring
B:säkring med avbruten ledare.
För att byta en säkring, använd pincet-
ten Csom fästs till styrenheten på
instrumentpanelen.
A0E0119mfig. 54
Byt aldrig ut en trasig
säkring med metalltrå-
dar eller andra material.
Byt aldrig ut säkringen
mot en annan med hö-
gre strömstyrka; risk för brand.
VARNING
Allmänna skyddssäk-
ringar (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) ak-
tiveras, kontakta en auktori-
serad Alfa Romeo-verkstad.
Innan en säkring byts ut, kon-
trollera att startnyckeln dra-
gits ut ur tändblocket och att al-
la installerade enheter släckts
och/eller kopplats från.
VARNING
Ifall säkringen fortsät-
ter att gå, kontakta
en auktoriserad Alfa Romeo-
-verkstad.
VARNING
Huvudsäkringar för sä-
kerhetssystemet (air-
bagar, bromssystem), motor-
driftsystemen (motor, växel-
låda) eller styrsystemet ska
bytas av auktoriserad Alfa
Romeo-verkstad.
VARNING
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 209

SÄKRINGARNAS
PLACERING
Säkringarna grupperas i fyra säkrings-
boxar som sitter på instrumentpanelen,
på batteriets pluspol vid själva batteri-
et och inuti bagageutrymmet (på vän-
ster sida).

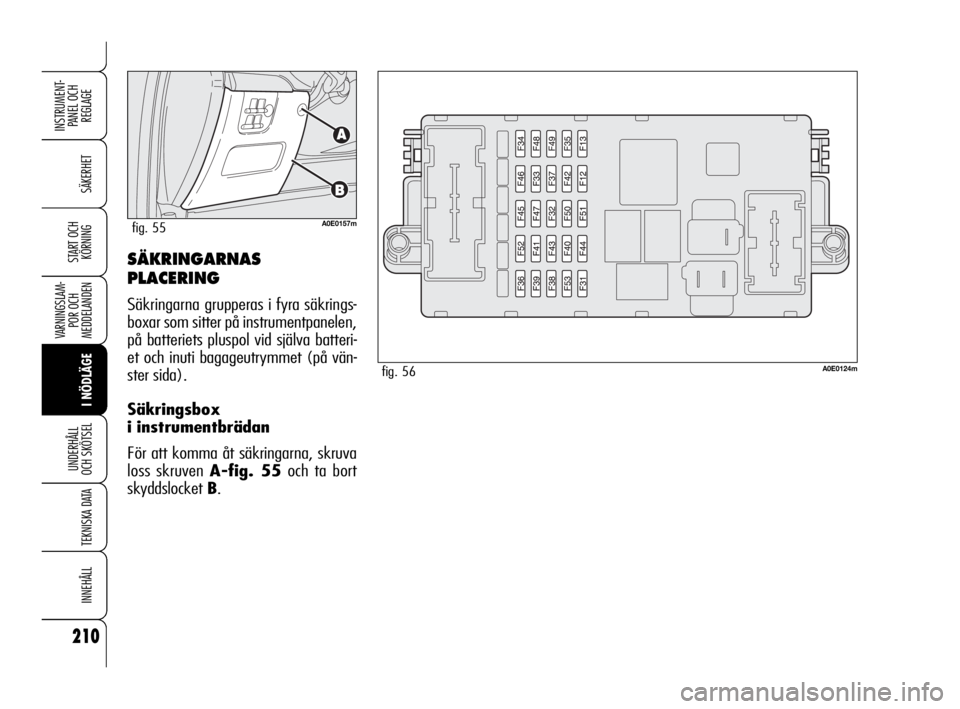

Säkringsbox
i instrumentbrädan
För att komma åt säkringarna, skruva
loss skruven A-fig. 55och ta bort
skyddslocket B.
210
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 210

211
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH

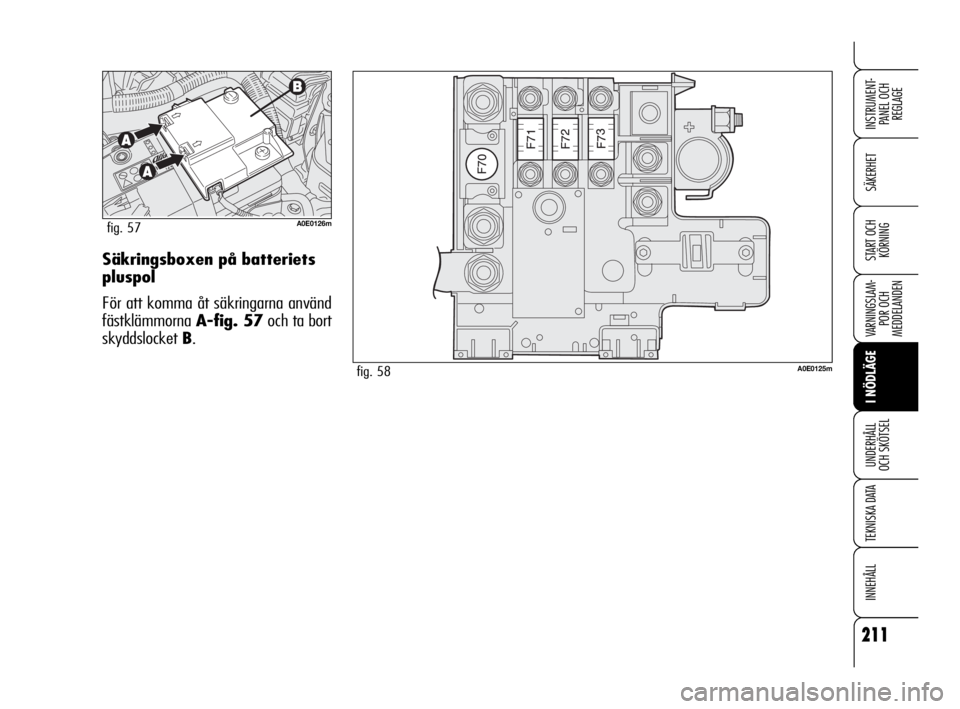

KÖRNINGSäkringsboxen på batteriets
pluspol
För att komma åt säkringarna använd
fästklämmorna A-fig. 57och ta bort
skyddslocket B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 211

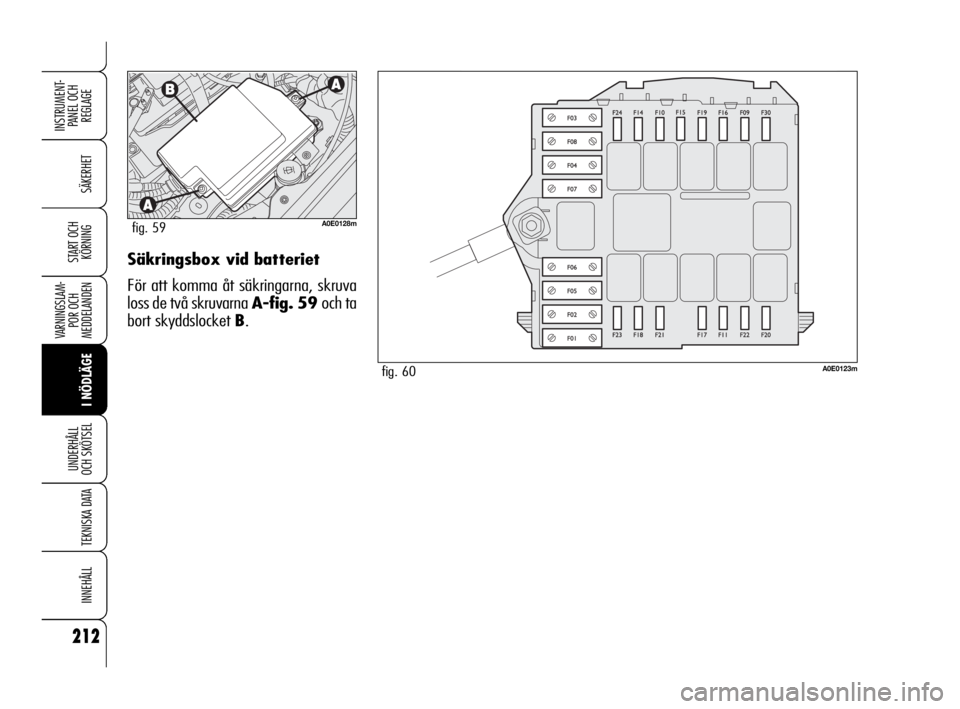

Säkringsbox vid batteriet
För att komma åt säkringarna, skruva
loss de två skruvarna A-fig. 59 och ta
bort skyddslocket B.
212
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 212

213
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH

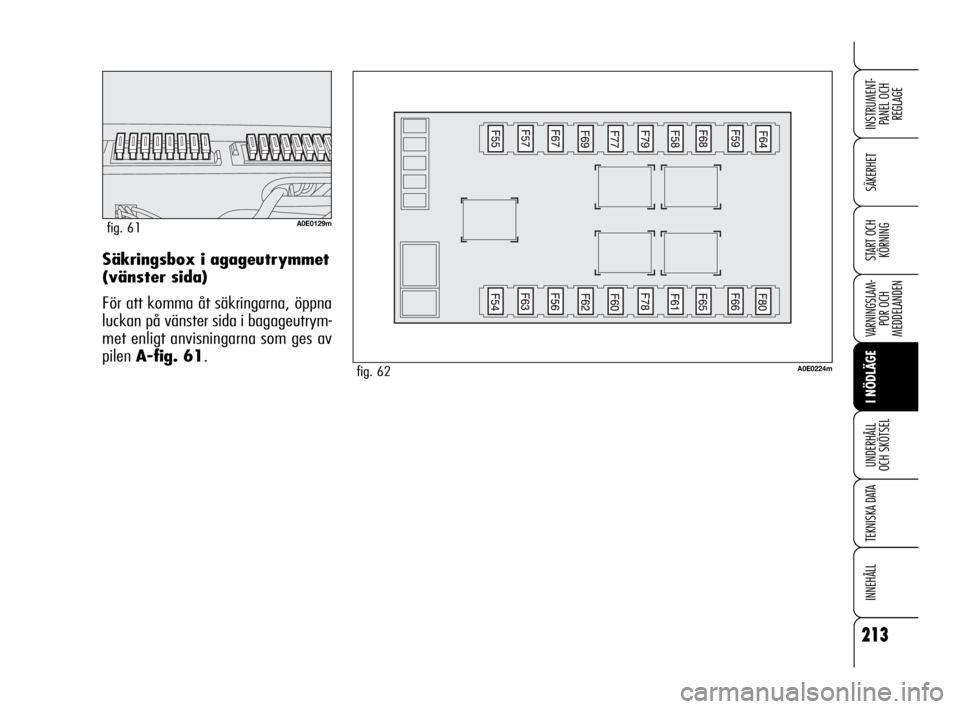

KÖRNINGSäkringsbox i agageutrymmet
(vänster sida)
För att komma åt säkringarna, öppna
luckan på vänster sida i bagageutrym-
met enligt anvisningarna som ges av
pilenA-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 213

214
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
TABELL ÖVER SÄKRINGAR
LJUS SÄKRING AMP BILD
Helljus höger F14 7,5 60
Vänster helljus F15 7,5 60
Höger halvljus F12 15 56
Vänster halvljus F13 15 56
Dimljus F30 15 60
Back-/Stoppljus F35 7,5 56
Tredje stopp F37 7,5 56
Takbelysning fram/bak F39 10 56
Takbelysning fram F49 7,5 56
Körriktningsvisare F53 10 56
Varningsljus F53 10 56
STRÖMFÖRB. MAT.SÄKRING AMP BILD
Utrustningar styrenhet motorrummet F70 (MEGA-FUSE) 150 58
Säkringsbox i instrumentbrädan F71 70 58
Extra uppvärmningsanordning (uppvärmning vatten
i passagerarutrymme 600 W) (endast dieselversioner) F72 50 58
Styrenhet föruppvärmning av glödstift (dieselversion) F73 60 58
Säkringsbox i instrumentbrädan F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 214

215
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
STRÖMFÖRB. MAT.SÄKRING AMP BILD
Klimatanläggningens elfläkt (versioner 1.8 140 HK) F02 (MAXI-FUSE) 40 60
Klimatanläggningens elfläkt (versioner 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Elektriskt dörrlås F03 (MAXI-FUSE) 20 60
Nod broms (pump) F04 (MAXI-FUSE) 40 60
Nod broms (magnetventil) (versioner med ABS) F05 (MAXI-FUSE) 40 60
Nod broms (magnetventil) (versioner med VDC) F05 (MAXI-FUSE) 20 60
Kylarens elfläkt (låg hastighet)
(versioner 1.8 140 HK, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Kylarens elfläkt (hög hastighet) F07 (MAXI-FUSE) 50 60
Försörjning extra uppvärmningsanordning (uppvärmning vatten
i passagerarutrymme 300 W) (dieselversioner) F08 30 60
Stålkastarspolare F09 20 60
Signalhorn F10 15 60
Klimatanläggningens kompressor F19 7,5 60
Uppvärmning av vindruta F20 20 60
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 215

216
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
STRÖMFÖRB. MAT.SÄKRING AMP BILD
Ström till bränslepump F21 20 60
Försörjning bilradio/navigationssystem/Blue&Me F23 15 60
Försörjning + nyckel för reläspolar styrenhet i motorrummet/
styrenhet panel, Body Computer F31 7,5 56
Nodo förardörr/nod passegerardörr/tändningskontakt F32 15 56
Bakre vänster fönsterhiss/Nod bagageutrymmet F33 20 56
Bakre höger fönsterhiss/Nod bagageutrymmet F34 20 56
Sensor närvaro vatten i dieselfilter/flödesmätare/
Brytare för stoppljus/kontrollpanel mittre konsol/
Konstantfarthållare/AQS-sensor F35 7,5 56
Försörjning nod bagageutrymme/låsens ställdon F36 20 56
Positiv med nyckel på start för stoppljus, tredje stopp,
instrument, orientering strålkastare F37 7,5 56
Öppna bagageluckan F38 15 56
Försörjning + batteri för klimatanläggning, takbelysning,
volymetriskt larm, diagnosuttag EOBD-system F39 10 56
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 216

217
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
STRÖMFÖRB. MAT.SÄKRING AMP BILD
Eluppvärmd bakruta F40 30 56
Avfrostning externa speglar/reläspole för elvärmd bakruta F41 7,5 56
Vindrutetorkare/vindrutespolare F43 30 56
Cigarettändare fram på mittre konsol F44 10 56
Försörjning strömuttag i bagageutrymmet F45 15 56
Soltak F46 20 56
Kraftförsörjning förardörrens nod F47 20 56
Kraftförsörjning passagerardörrens noder F48 30 56
+ Nycklar för rattens nod/Styrenhet soltak/
Främre och bakre takbelysning/Cvs/Nod Blue&Me/
Volymetriska sensorer/Vänster och höger säte F49 7,5 56
Försörjning med nyckel på start för nod telematisk info/
Nod automatväxel/Extra uppvärmningsanordning/
Vänster kontrollpanel/Startknapp START/STOP,
Styrenhet parkeringssensorer/Elektrokromisk spegel/
Nod Blue&Me/Förberedelse bilradio/AQS/Konstantfarthållare F51 7,5 56
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 217

STRÖMFÖRB. MAT.SÄKRING AMP BILD
Bakrutetorkare/bakre cigarettändare F52 15 56
Nod instrumentpanel F53 10 56
Ljudförstärkare F54 30 62
Inställning av vänster framsäte F56 25 62
Uppvärmning av vänster framsäte F57 7,5 62
Inställning av höger framsäte F60 25 62
Ljudförstärkare Bose på hatthylla F61 15 62
Uppvärmning av höger framsäte F67 7,5 62
Tillgänglig F58 — 62
Tillgänglig F59 — 62
Tillgänglig F62 — 62
Tillgänglig F63 — 62
Tillgänglig F64 — 62
Tillgänglig F66 — 62
Tillgänglig F68 — 62
Tillgänglig F69 — 62
Tillgänglig F77 — 62
Tillgänglig F78 — 62
Tillgänglig F79 — 62
Tillgänglig F80 — 62
