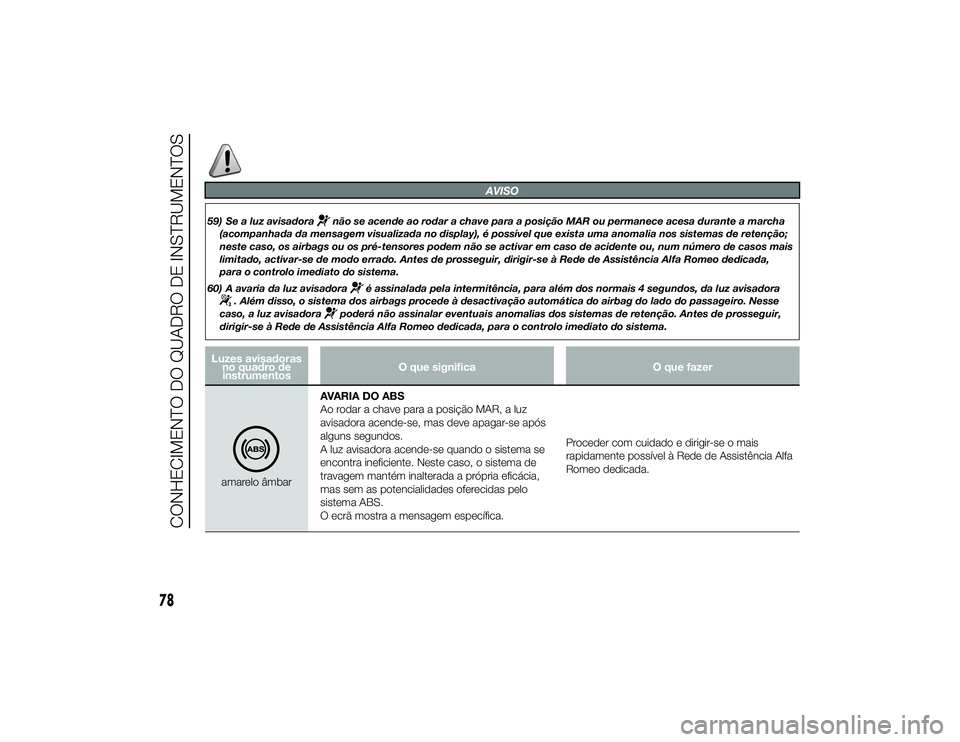

AVISO
59) Se a luz avisadora
não se acende ao rodar a chave para a posição MAR ou permanece acesa durante a marcha
(acompanhada da mensagem visualizada no display), é possível que exista uma anomalia nos sistemas de retenção;
neste caso, os airbags ou os pré-tensores podem não se activar em caso de acidente ou, num número de casos mais
limitado, activar-se de modo errado. Antes de prosseguir, dirigir-se à Rede de Assistência Alfa Romeo dedicada,
para o controlo imediato do sistema.
60) A avaria da luz avisadora
é assinalada pela intermitência, para além dos normais 4 segundos, da luz avisadora
. Além disso, o sistema dos airbags procede à desactivação automática do airbag do lado do passageiro. Nesse
caso, a luz avisadora
poderá não assinalar eventuais anomalias dos sistemas de retenção. Antes de prosseguir,
dirigir-se à Rede de Assistência Alfa Romeo dedicada, para o controlo imediato do sistema.
Luzes avisadoras no quadro deinstrumentos O que significa
O que fazeramarelo âmbarAVARIA DO ABS
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
A luz avisadora acende-se quando o sistema se
encontra ineficiente. Neste caso, o sistema de
travagem mantém inalterada a própria eficácia,
mas sem as potencialidades oferecidas pelo
sistema ABS.
O ecrã mostra a mensagem específica.
Proceder com cuidado e dirigir-se o mais
rapidamente possível à Rede de Assistência Alfa
Romeo dedicada.
78
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 78

Luzes avisadorasno quadro deinstrumentos O que significa

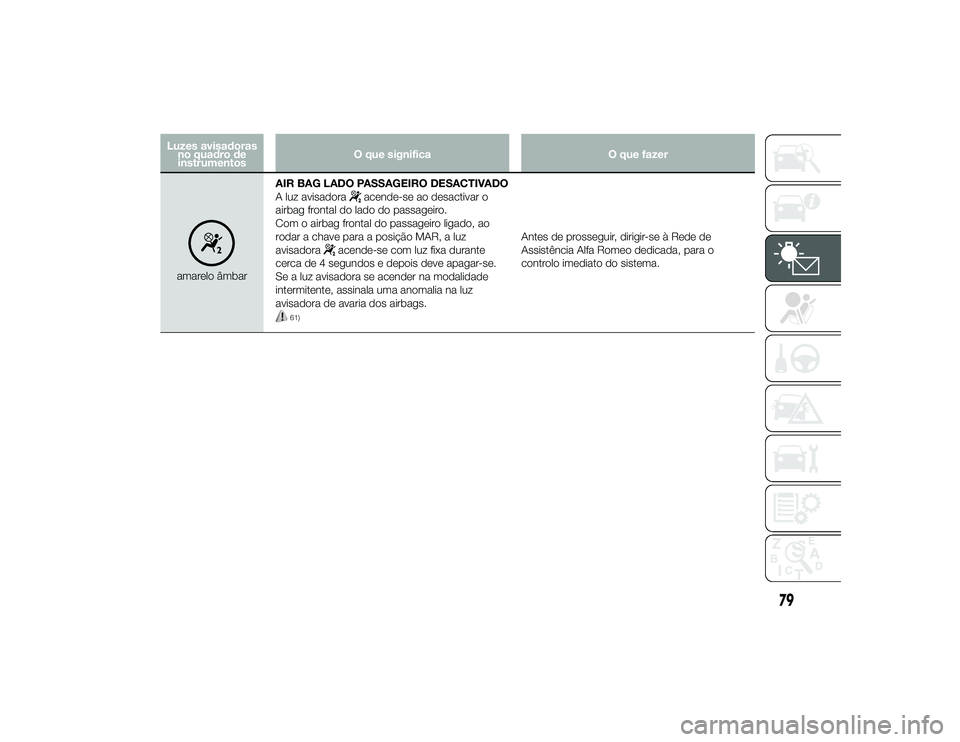

O que fazeramarelo âmbarAIR BAG LADO PASSAGEIRO DESACTIVADO
A luz avisadora
acende-se ao desactivar o
airbag frontal do lado do passageiro.
Com o airbag frontal do passageiro ligado, ao
rodar a chave para a posição MAR, a luz
avisadora
acende-se com luz fixa durante
cerca de 4 segundos e depois deve apagar-se.
Se a luz avisadora se acender na modalidade
intermitente, assinala uma anomalia na luz
avisadora de avaria dos airbags.
61)
Antes de prosseguir, dirigir-se à Rede de
Assistência Alfa Romeo dedicada, para o
controlo imediato do sistema.
79
26-9-2013 10:9 Pagina 79

Luzes avisadorasno quadro deinstrumentos O que significa

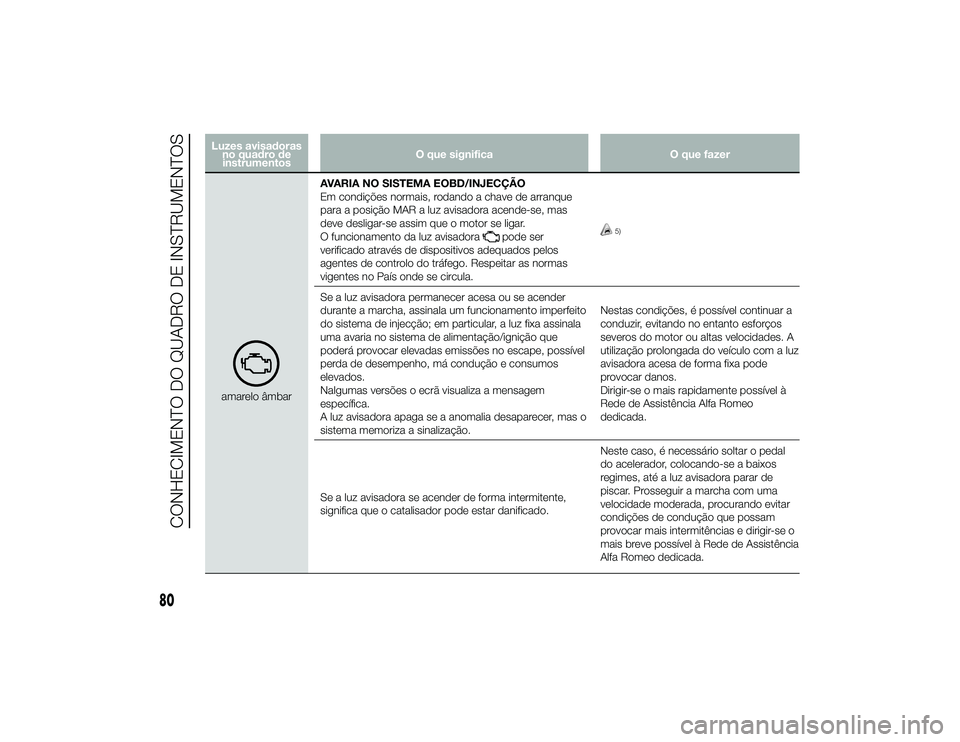

O que fazeramarelo âmbarAVARIA NO SISTEMA EOBD/INJECÇÃO
Em condições normais, rodando a chave de arranque
para a posição MAR a luz avisadora acende-se, mas
deve desligar-se assim que o motor se ligar.
O funcionamento da luz avisadora
pode ser
verificado através de dispositivos adequados pelos
agentes de controlo do tráfego. Respeitar as normas
vigentes no País onde se circula.
5)
Se a luz avisadora permanecer acesa ou se acender
durante a marcha, assinala um funcionamento imperfeito
do sistema de injecção; em particular, a luz fixa assinala
uma avaria no sistema de alimentação/ignição que
poderá provocar elevadas emissões no escape, possível
perda de desempenho, má condução e consumos
elevados.
Nalgumas versões o ecrã visualiza a mensagem
específica.
A luz avisadora apaga se a anomalia desaparecer, mas o
sistema memoriza a sinalização. Nestas condições, é possível continuar a
conduzir, evitando no entanto esforços
severos do motor ou altas velocidades. A
utilização prolongada do veículo com a luz
avisadora acesa de forma fixa pode
provocar danos.
Dirigir-se o mais rapidamente possível à
Rede de Assistência Alfa Romeo
dedicada.
Se a luz avisadora se acender de forma intermitente,
significa que o catalisador pode estar danificado. Neste caso, é necessário soltar o pedal
do acelerador, colocando-se a baixos
regimes, até a luz avisadora parar de
piscar. Prosseguir a marcha com uma
velocidade moderada, procurando evitar
condições de condução que possam
provocar mais intermitências e dirigir-se o
mais breve possível à Rede de Assistência
Alfa Romeo dedicada.
80
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 80

Luzes avisadorasno quadro deinstrumentos O que significa
O que fazeramarelo âmbarSISTEMA T.P.M.S.
AVISO Não prosseguir o andamento com um ou
mais pneus vazios, dado que a condução do
veículo pode estar comprometida. Parar o
veículo evitando travagens e viragens bruscas.
Proceder à reparação imediata através do kit
apropriado (consultar o parágrafo "Reparação
de uma roda" no capítulo "Em emergência") e
dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.
Avaria do sistema T.P.M.S.
A luz avisadora acende-se quando é detectada
uma anomalia no sistema T.P.M.S.
Caso sejam montadas uma ou mais rodas sem
sensor, no display será visualizada uma mensagem
de aviso, até serem restabelecidas as condições
iniciais. Neste caso, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo dedicada.
Pressão dos pneus insuficiente - Ver manual
A luz avisadora acende-se, juntamente com a
visualização de uma mensagem dedicada no
display, para assinalar que a pressão do pneu é
inferior ao valor recomendado e/ou que se está a
verificar uma lenta perda de pressão. Nestas
circunstâncias, podem não estar garantidas a
melhor duração do pneu e um consumo de
combustível ideal.
Caso dois ou mais pneus estejam numa das
condições supracitadas, o display mostrará, em
sucessão, as indicações relativas a cada pneu. Em qualquer condição na qual a mensagem no
quadro indique "Ver manual", consultar
OBRIGATORIAMENTE o parágrafo "Rodas" do
capítulo "Dados técnicos", respeitando
escrupulosamente as indicações nele contidas.
81
26-9-2013 10:9 Pagina 81

Luzes avisadorasno quadro deinstrumentos O que significa

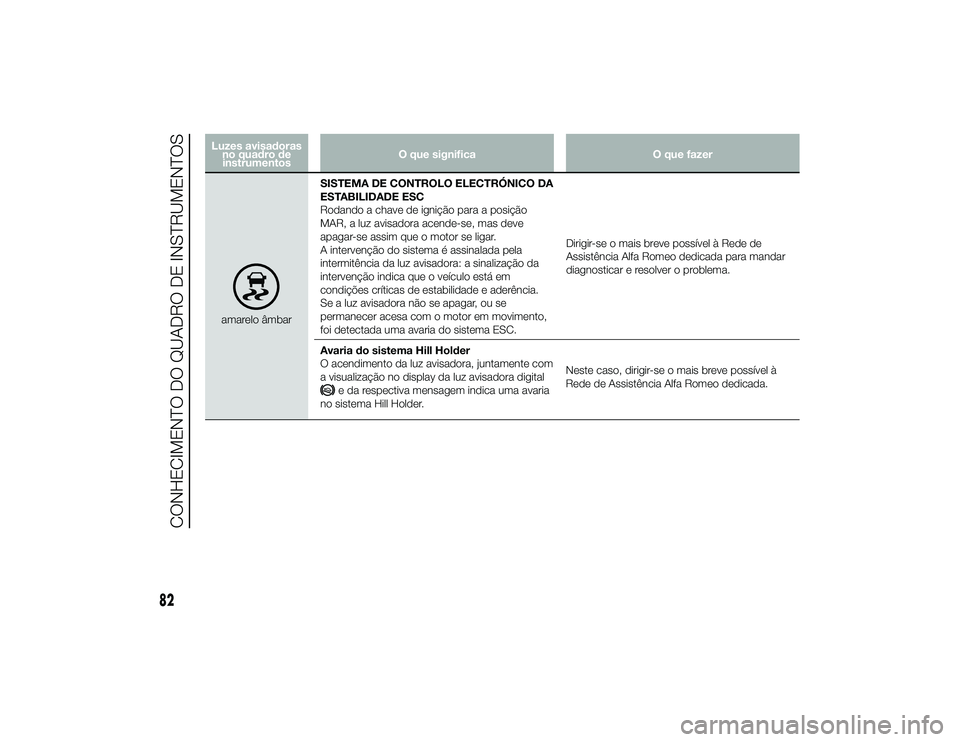

O que fazeramarelo âmbarSISTEMA DE CONTROLO ELECTRÓNICO DA
ESTABILIDADE ESC
Rodando a chave de ignição para a posição
MAR, a luz avisadora acende-se, mas deve
apagar-se assim que o motor se ligar.
A intervenção do sistema é assinalada pela
intermitência da luz avisadora: a sinalização da
intervenção indica que o veículo está em
condições críticas de estabilidade e aderência.
Se a luz avisadora não se apagar, ou se
permanecer acesa com o motor em movimento,
foi detectada uma avaria do sistema ESC.
Dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada para mandar
diagnosticar e resolver o problema.
Avaria do sistema Hill Holder
O acendimento da luz avisadora, juntamente com
a visualização no display da luz avisadora digital
e da respectiva mensagem indica uma avaria
no sistema Hill Holder. Neste caso, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo dedicada.
82
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 82

Luzes avisadorasno quadro deinstrumentos O que significa
O que fazeramarelo âmbarLUZ AVISADORA DA FUNÇÃO ASR
DESACTIVADA
Rodando a chave de ignição para a posição
MAR, a luz avisadora acende-se, mas deve
apagar-se imediatamente assim que o motor
arrancar.
A luz avisadora
acende-se quando a função
ASR do sistema de controlo electrónico da
estabilidade (ESC) estiver desactivada
(seleccionando a modalidade "Race").
Reactivando a função ASR, a luz avisadora
apaga-se.
ATENÇÃO
5) Se, rodando a chave de ignição para a posição MAR, a luz avisadora
não se acender ou se, durante a marcha, se
acender no modo fixo ou intermitente (em algumas versões, juntamente com a mensagem visualizada no display),
contactar o mais breve possível a Rede de Assistência Alfa Romeo dedicada.
83
26-9-2013 10:9 Pagina 83

AVISO
61) A avaria da luz avisadora
é assinalada pelo acendimento da luz avisadora
. Além disso, o sistema dos airbags
procede à desactivação automática do airbag do lado do passageiro.
Luzes avisadoras no quadro deinstrumentos O que significa
O que fazer
verdeLUZES DE PRESENÇA E DOS MÉDIOS
A luz avisadora acende activando as luzes de
presença ou as luzes dos médios.
FOLLOW ME HOME
A luz avisadora acende-se (juntamente com a
visualização de uma mensagem no display)
quando este dispositivo é utilizado (ver parágrafo
“Dispositivo Follow me home” em "Luzes
externas" do capítulo "Conhecimento do
veículo").verde
INDICADOR DE DIRECÇÃO ESQUERDO
A luz avisadora acende-se quando a alavanca de
comando dos indicadores de direcção (piscas) é
deslocada para baixo ou, juntamente com o
pisca direito, quando se carrega no botão das
luzes de emergência.
84
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 84

Luzes avisadorasno quadro deinstrumentos O que significa
O que fazer

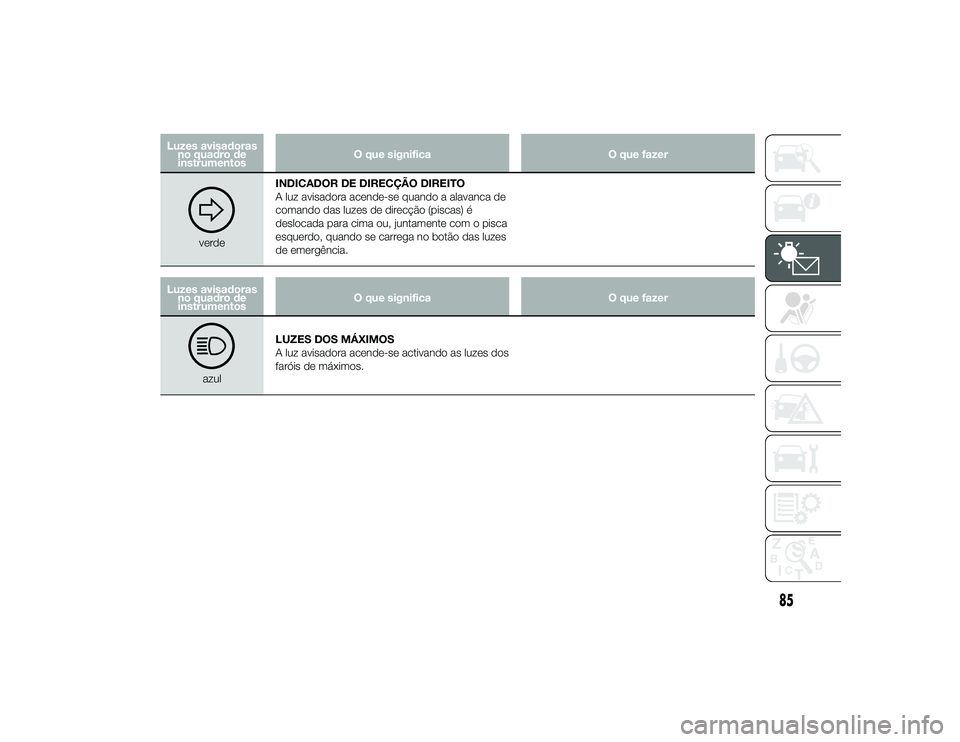

verdeINDICADOR DE DIRECÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de
comando das luzes de direcção (piscas) é
deslocada para cima ou, juntamente com o pisca
esquerdo, quando se carrega no botão das luzes
de emergência.
Luzes avisadoras
no quadro deinstrumentos O que significa
O que fazer
azulLUZES DOS MÁXIMOS
A luz avisadora acende-se activando as luzes dos
faróis de máximos.
85
26-9-2013 10:9 Pagina 85

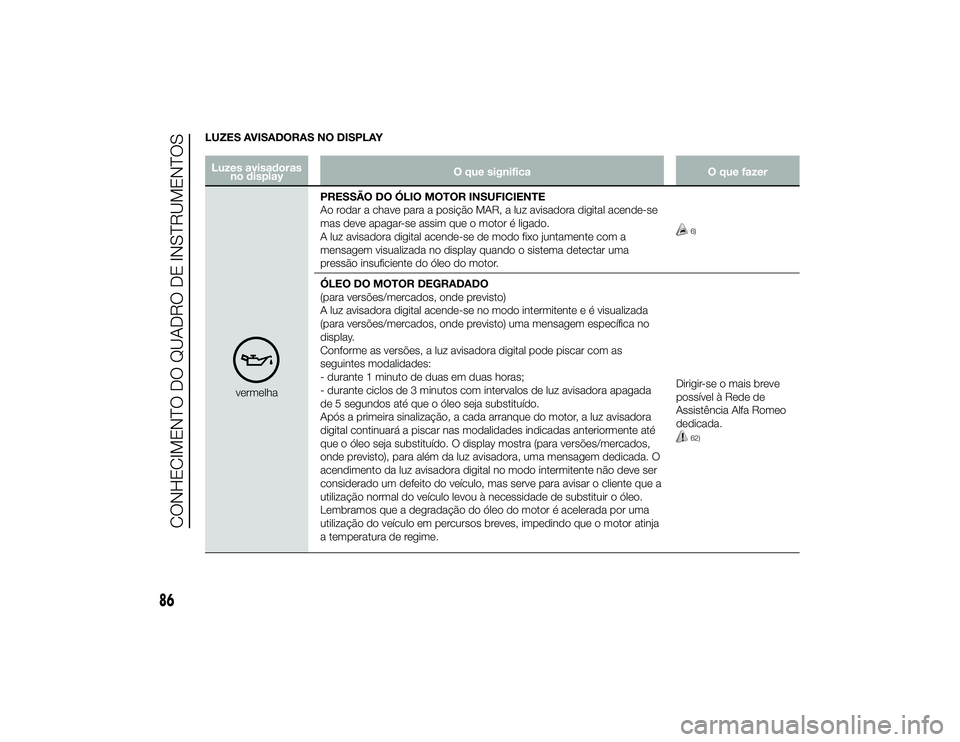

LUZES AVISADORAS NO DISPLAYLuzes avisadorasno display O que significa
O que fazer
vermelhaPRESSÃO DO ÓLIO MOTOR INSUFICIENTE
Ao rodar a chave para a posição MAR, a luz avisadora digital acende-se
mas deve apagar-se assim que o motor é ligado.
A luz avisadora digital acende-se de modo fixo juntamente com a
mensagem visualizada no display quando o sistema detectar uma
pressão insuficiente do óleo do motor.
6)
ÓLEO DO MOTOR DEGRADADO
(para versões/mercados, onde previsto)
A luz avisadora digital acende-se no modo intermitente e é visualizada
(para versões/mercados, onde previsto) uma mensagem específica no
display.
Conforme as versões, a luz avisadora digital pode piscar com as
seguintes modalidades:
- durante 1 minuto de duas em duas horas;
- durante ciclos de 3 minutos com intervalos de luz avisadora apagada
de 5 segundos até que o óleo seja substituído.
Após a primeira sinalização, a cada arranque do motor, a luz avisadora
digital continuará a piscar nas modalidades indicadas anteriormente até
que o óleo seja substituído. O display mostra (para versões/mercados,
onde previsto), para além da luz avisadora, uma mensagem dedicada. O
acendimento da luz avisadora digital no modo intermitente não deve ser
considerado um defeito do veículo, mas serve para avisar o cliente que a
utilização normal do veículo levou à necessidade de substituir o óleo.
Lembramos que a degradação do óleo do motor é acelerada por uma
utilização do veículo em percursos breves, impedindo que o motor atinja
a temperatura de regime.
Dirigir-se o mais breve
possível à Rede de
Assistência Alfa Romeo
dedicada.
62)
86
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 86

Luzes avisadorasno display O que significa
O que fazer

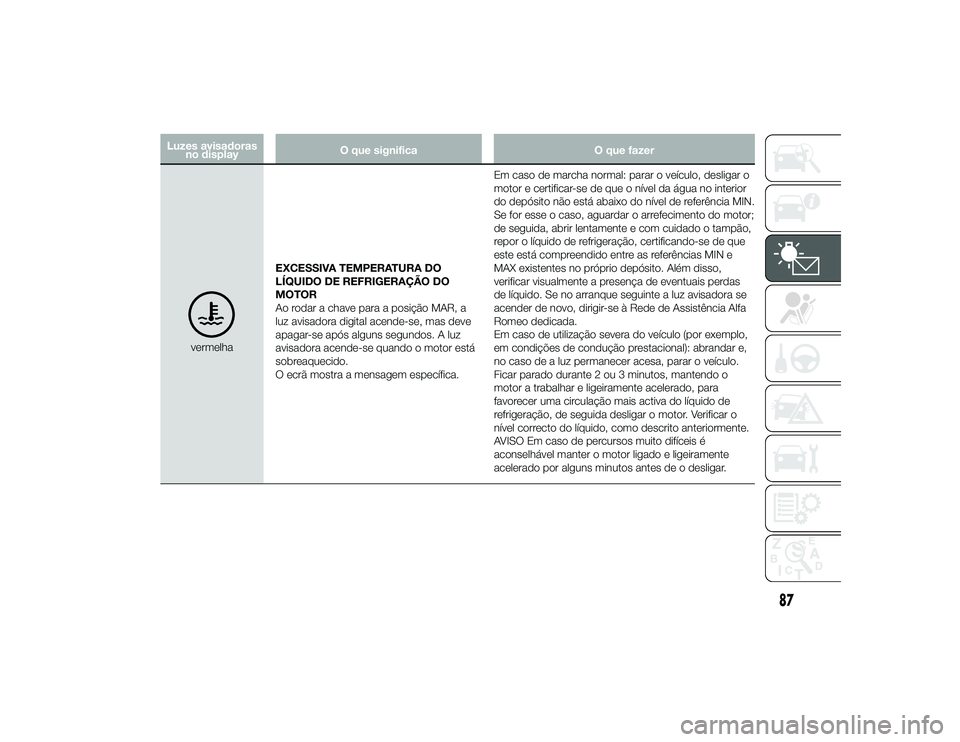

vermelhaEXCESSIVA TEMPERATURA DO
LÍQUIDO DE REFRIGERAÇÃO DO
MOTOR
Ao rodar a chave para a posição MAR, a
luz avisadora digital acende-se, mas deve
apagar-se após alguns segundos. A luz
avisadora acende-se quando o motor está
sobreaquecido.
O ecrã mostra a mensagem específica. Em caso de marcha normal: parar o veículo, desligar o
motor e certificar-se de que o nível da água no interior
do depósito não está abaixo do nível de referência MIN.
Se for esse o caso, aguardar o arrefecimento do motor;
de seguida, abrir lentamente e com cuidado o tampão,
repor o líquido de refrigeração, certificando-se de que
este está compreendido entre as referências MIN e
MAX existentes no próprio depósito. Além disso,
verificar visualmente a presença de eventuais perdas
de líquido. Se no arranque seguinte a luz avisadora se
acender de novo, dirigir-se à Rede de Assistência Alfa
Romeo dedicada.
Em caso de utilização severa do veículo (por exemplo,
em condições de condução prestacional): abrandar e,
no caso de a luz permanecer acesa, parar o veículo.
Ficar parado durante 2 ou 3 minutos, mantendo o
motor a trabalhar e ligeiramente acelerado, para
favorecer uma circulação mais activa do líquido de
refrigeração, de seguida desligar o motor. Verificar o
nível correcto do líquido, como descrito anteriormente.
AVISO Em caso de percursos muito difíceis é
aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
87
26-9-2013 10:9 Pagina 87
