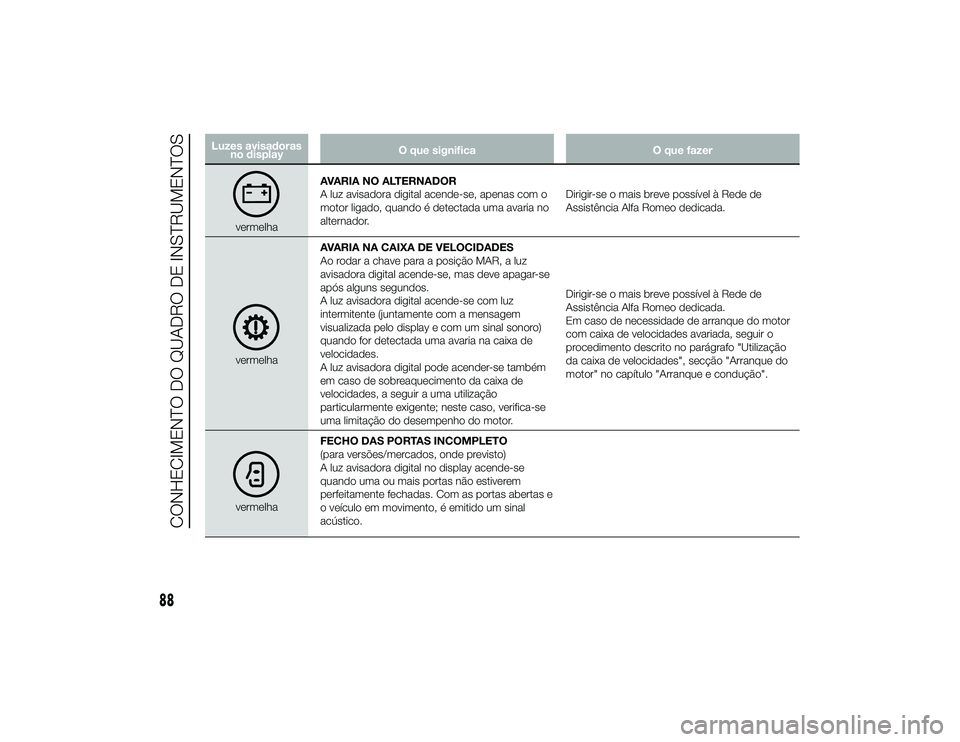

Luzes avisadorasno display O que significa
O que fazer
vermelhaAVARIA NO ALTERNADOR
A luz avisadora digital acende-se, apenas com o
motor ligado, quando é detectada uma avaria no
alternador.
Dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.vermelhaAVARIA NA CAIXA DE VELOCIDADES
Ao rodar a chave para a posição MAR, a luz
avisadora digital acende-se, mas deve apagar-se
após alguns segundos.
A luz avisadora digital acende-se com luz
intermitente (juntamente com a mensagem
visualizada pelo display e com um sinal sonoro)
quando for detectada uma avaria na caixa de
velocidades.
A luz avisadora digital pode acender-se também
em caso de sobreaquecimento da caixa de
velocidades, a seguir a uma utilização
particularmente exigente; neste caso, verifica-se
uma limitação do desempenho do motor. Dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.
Em caso de necessidade de arranque do motor
com caixa de velocidades avariada, seguir o
procedimento descrito no parágrafo "Utilização
da caixa de velocidades", secção "Arranque do
motor" no capítulo "Arranque e condução".vermelha
FECHO DAS PORTAS INCOMPLETO
(para versões/mercados, onde previsto)
A luz avisadora digital no display acende-se
quando uma ou mais portas não estiverem
perfeitamente fechadas. Com as portas abertas e
o veículo em movimento, é emitido um sinal
acústico.
88
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 88

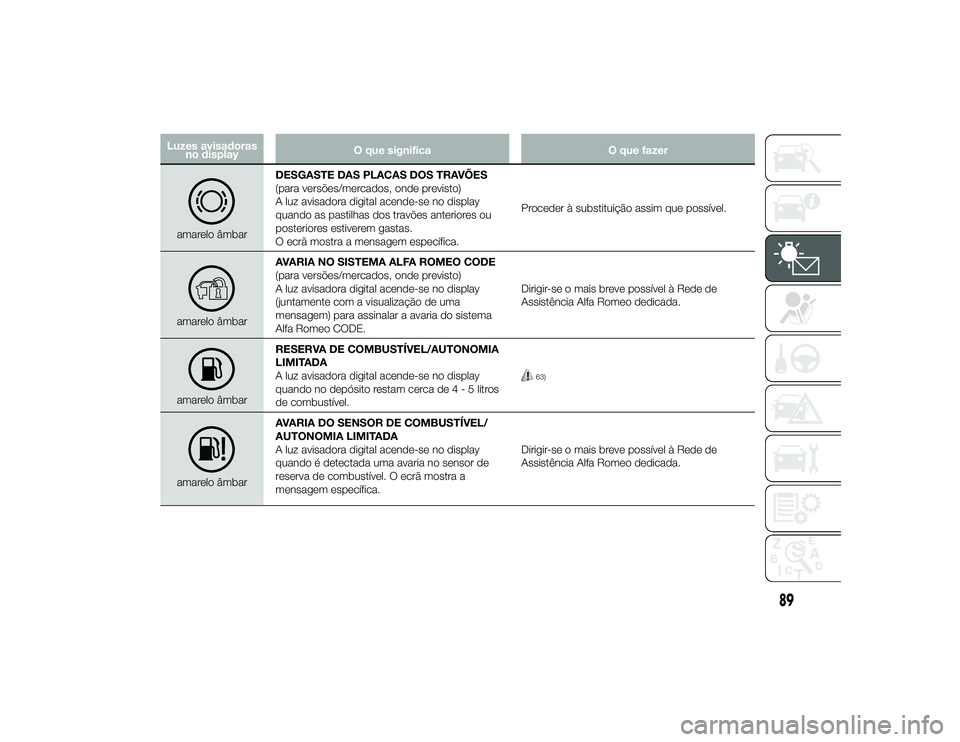

Luzes avisadorasno display O que significa
O que fazeramarelo âmbarDESGASTE DAS PLACAS DOS TRAVÕES
(para versões/mercados, onde previsto)
A luz avisadora digital acende-se no display
quando as pastilhas dos travões anteriores ou
posteriores estiverem gastas.
O ecrã mostra a mensagem específica.
Proceder à substituição assim que possível.amarelo âmbarAVARIA NO SISTEMA ALFA ROMEO CODE
(para versões/mercados, onde previsto)
A luz avisadora digital acende-se no display
(juntamente com a visualização de uma
mensagem) para assinalar a avaria do sistema
Alfa Romeo CODE.
Dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.amarelo âmbarRESERVA DE COMBUSTÍVEL/AUTONOMIA
LIMITADA
A luz avisadora digital acende-se no display
quando no depósito restam cerca de4-5litros
de combustível.
63)
amarelo âmbarAVARIA DO SENSOR DE COMBUSTÍVEL/
AUTONOMIA LIMITADA
A luz avisadora digital acende-se no display
quando é detectada uma avaria no sensor de
reserva de combustível. O ecrã mostra a
mensagem específica.
Dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.
89
26-9-2013 10:9 Pagina 89

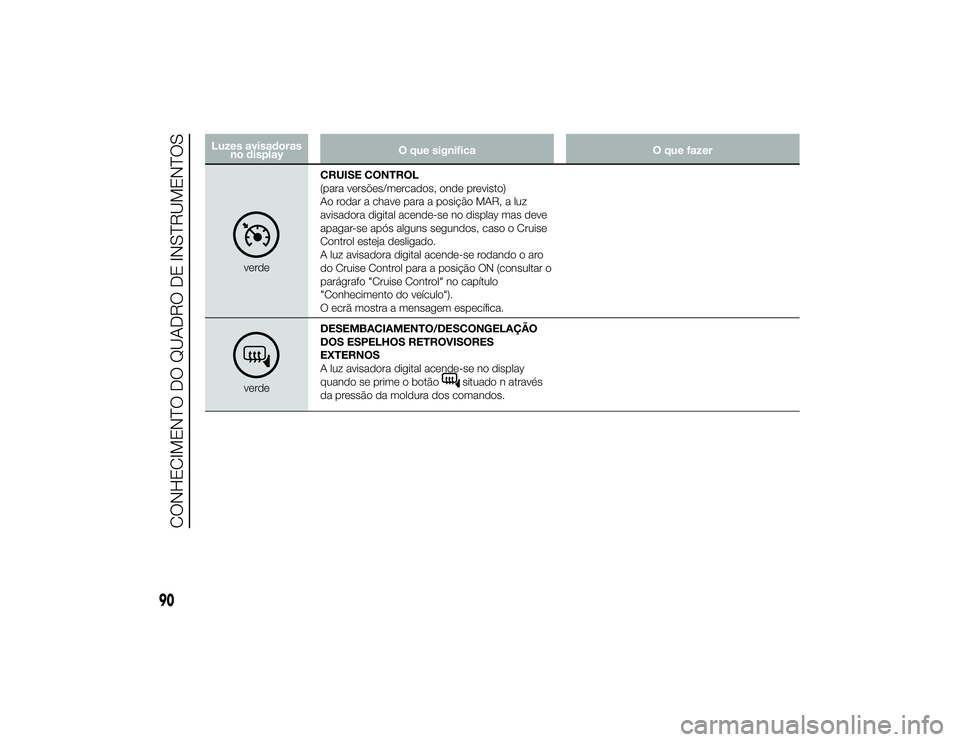

Luzes avisadorasno display O que significa
O que fazer
verdeCRUISE CONTROL
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz
avisadora digital acende-se no display mas deve
apagar-se após alguns segundos, caso o Cruise
Control esteja desligado.
A luz avisadora digital acende-se rodando o aro
do Cruise Control para a posição ON (consultar o
parágrafo "Cruise Control" no capítulo
"Conhecimento do veículo").
O ecrã mostra a mensagem específica.verde
DESEMBACIAMENTO/DESCONGELAÇÃO
DOS ESPELHOS RETROVISORES
EXTERNOS
A luz avisadora digital acende-se no display
quando se prime o botão
situado n através
da pressão da moldura dos comandos.
90
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 90

Luzes avisadorasno display O que significa

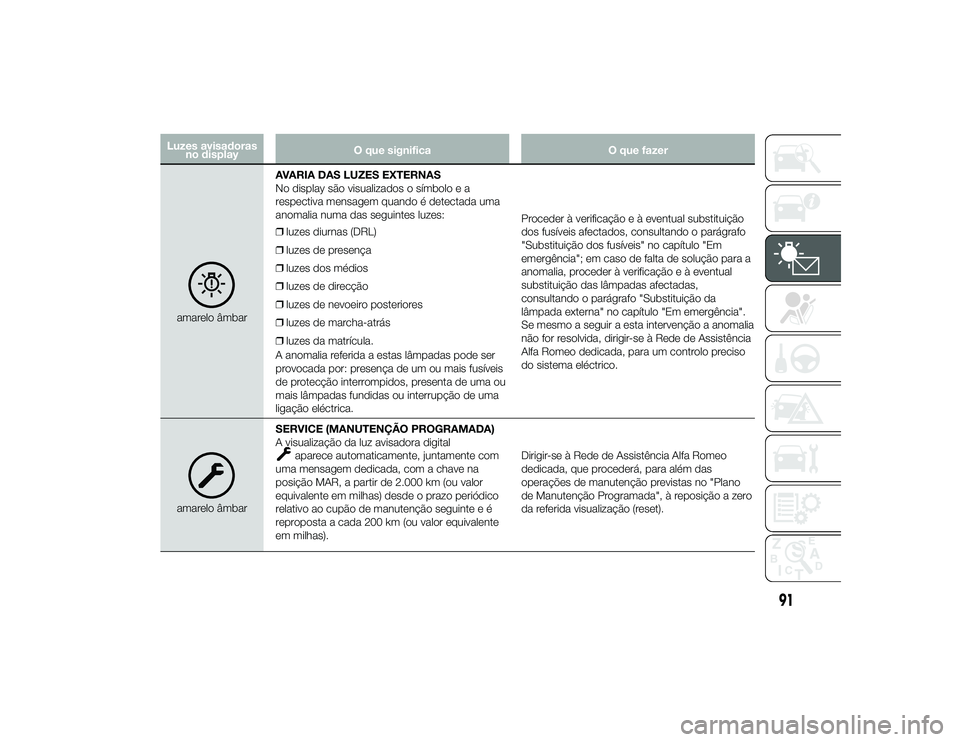

O que fazeramarelo âmbarAVARIA DAS LUZES EXTERNAS
No display são visualizados o símbolo e a
respectiva mensagem quando é detectada uma
anomalia numa das seguintes luzes:
❒
luzes diurnas (DRL)
❒ luzes de presença
❒ luzes dos médios
❒ luzes de direcção
❒ luzes de nevoeiro posteriores
❒ luzes de marcha-atrás
❒ luzes da matrícula.
A anomalia referida a estas lâmpadas pode ser
provocada por: presença de um ou mais fusíveis
de protecção interrompidos, presenta de uma ou
mais lâmpadas fundidas ou interrupção de uma
ligação eléctrica. Proceder à verificação e à eventual substituição
dos fusíveis afectados, consultando o parágrafo
"Substituição dos fusíveis" no capítulo "Em
emergência"; em caso de falta de solução para a
anomalia, proceder à verificação e à eventual
substituição das lâmpadas afectadas,
consultando o parágrafo "Substituição da
lâmpada externa" no capítulo "Em emergência".
Se mesmo a seguir a esta intervenção a anomalia
não for resolvida, dirigir-se à Rede de Assistência
Alfa Romeo dedicada, para um controlo preciso
do sistema eléctrico.amarelo âmbar
SERVICE (MANUTENÇÃO PROGRAMADA)
A visualização da luz avisadora digital
aparece automaticamente, juntamente com
uma mensagem dedicada, com a chave na
posição MAR, a partir de 2.000 km (ou valor
equivalente em milhas) desde o prazo periódico
relativo ao cupão de manutenção seguinte e é
reproposta a cada 200 km (ou valor equivalente
em milhas). Dirigir-se à Rede de Assistência Alfa Romeo
dedicada, que procederá, para além das
operações de manutenção previstas no "Plano
de Manutenção Programada", à reposição a zero
da referida visualização (reset).
91
26-9-2013 10:9 Pagina 91

Luzes avisadorasno display O que significa
O que fazer

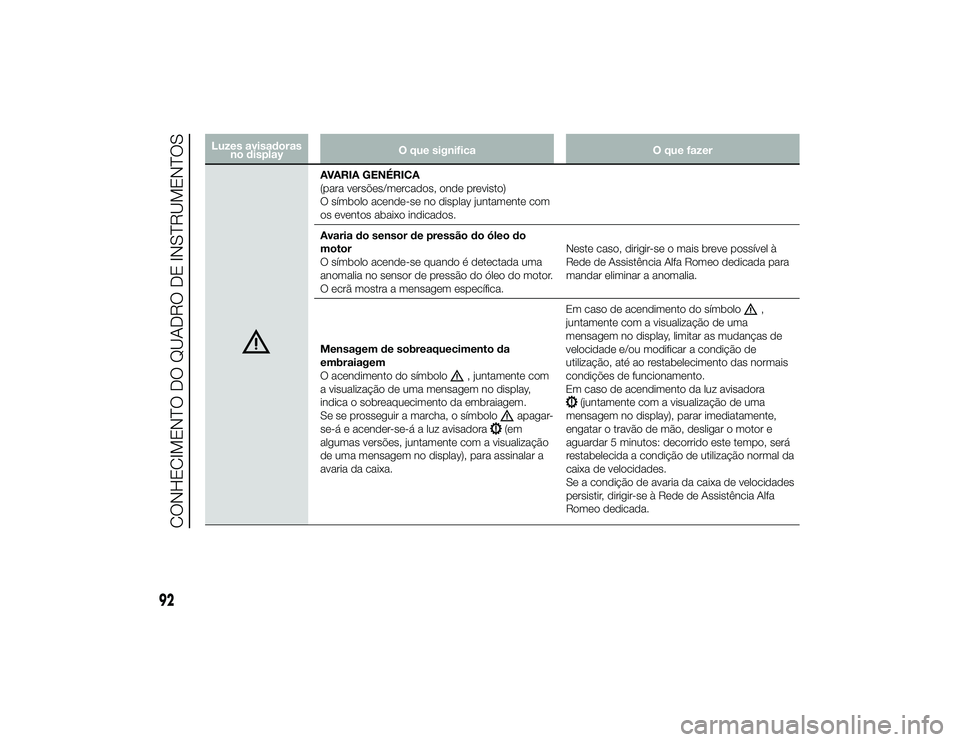

AVARIA GENÉRICA
(para versões/mercados, onde previsto)
O símbolo acende-se no display juntamente com
os eventos abaixo indicados.
Avaria do sensor de pressão do óleo do
motor
O símbolo acende-se quando é detectada uma
anomalia no sensor de pressão do óleo do motor.
O ecrã mostra a mensagem específica.Neste caso, dirigir-se o mais breve possível à
Rede de Assistência Alfa Romeo dedicada para
mandar eliminar a anomalia.
Mensagem de sobreaquecimento da
embraiagem
O acendimento do símbolo
, juntamente com
a visualização de uma mensagem no display,
indica o sobreaquecimento da embraiagem.
Se se prosseguir a marcha, o símbolo
apagar-
se-á e acender-se-á a luz avisadora
(em
algumas versões, juntamente com a visualização
de uma mensagem no display), para assinalar a
avaria da caixa. Em caso de acendimento do símbolo
,
juntamente com a visualização de uma
mensagem no display, limitar as mudanças de
velocidade e/ou modificar a condição de
utilização, até ao restabelecimento das normais
condições de funcionamento.
Em caso de acendimento da luz avisadora
(juntamente com a visualização de uma
mensagem no display), parar imediatamente,
engatar o travão de mão, desligar o motor e
aguardar 5 minutos: decorrido este tempo, será
restabelecida a condição de utilização normal da
caixa de velocidades.
Se a condição de avaria da caixa de velocidades
persistir, dirigir-se à Rede de Assistência Alfa
Romeo dedicada.
92
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 92

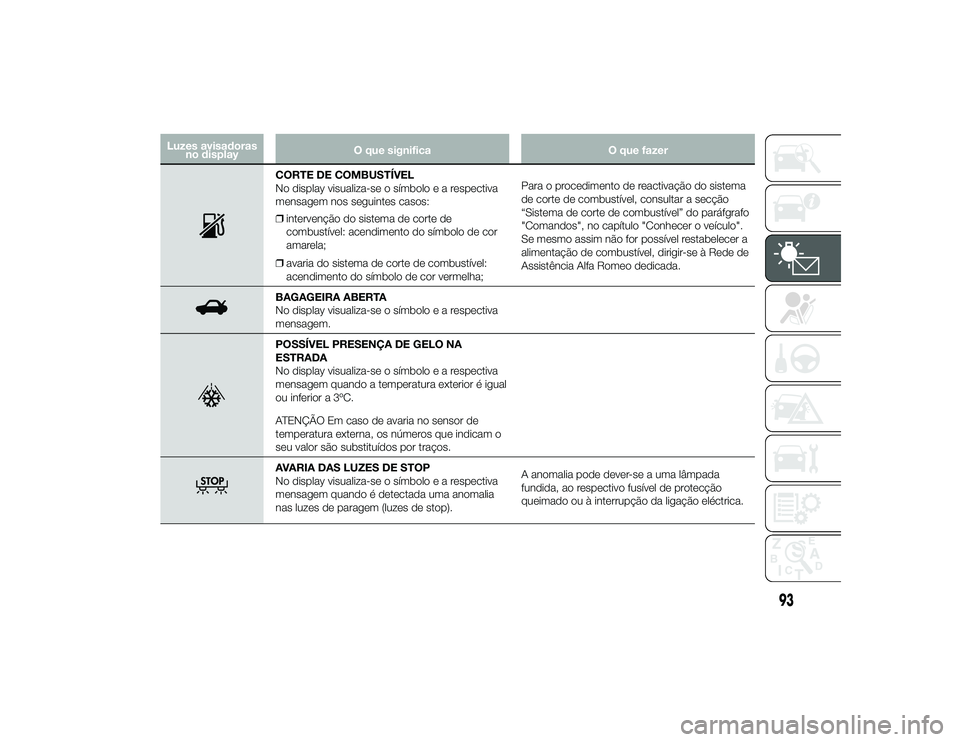

Luzes avisadorasno display O que significa
O que fazer
CORTE DE COMBUSTÍVEL
No display visualiza-se o símboloearespectiva
mensagem nos seguintes casos:
❒ intervenção do sistema de corte de
combustível: acendimento do símbolo de cor
amarela;
❒ avaria do sistema de corte de combustível:
acendimento do símbolo de cor vermelha; Para o procedimento de reactivação do sistema
de corte de combustível, consultar a secção
“Sistema de corte de combustível” do paráfgrafo
"Comandos", no capítulo "Conhecer o veículo".
Se mesmo assim não for possível restabelecer a
alimentação de combustível, dirigir-se à Rede de
Assistência Alfa Romeo dedicada.BAGAGEIRA ABERTA
No display visualiza-se o símboloear
espectiva
mensagem.POSSÍVEL PRESENÇA DE GELO NA
ESTRADA
No display visualiza-se o símboloear espectiva
mensagem quando a temperatura exterior é igual
ou inferior a 3ºC.
ATENÇÃO Em caso de avaria no sensor de
temperatura externa, os números que indicam o
seu valor são substituídos por traços.AVARIA DAS LUZES DE STOP
No display visualiza-se o símboloear espectiva
mensagem quando é detectada uma anomalia
nas luzes de paragem (luzes de stop). A anomalia pode dever-se a uma lâmpada
fundida, ao respectivo fusível de protecção
queimado ou à interrupção da ligação eléctrica.
93
26-9-2013 10:9 Pagina 93

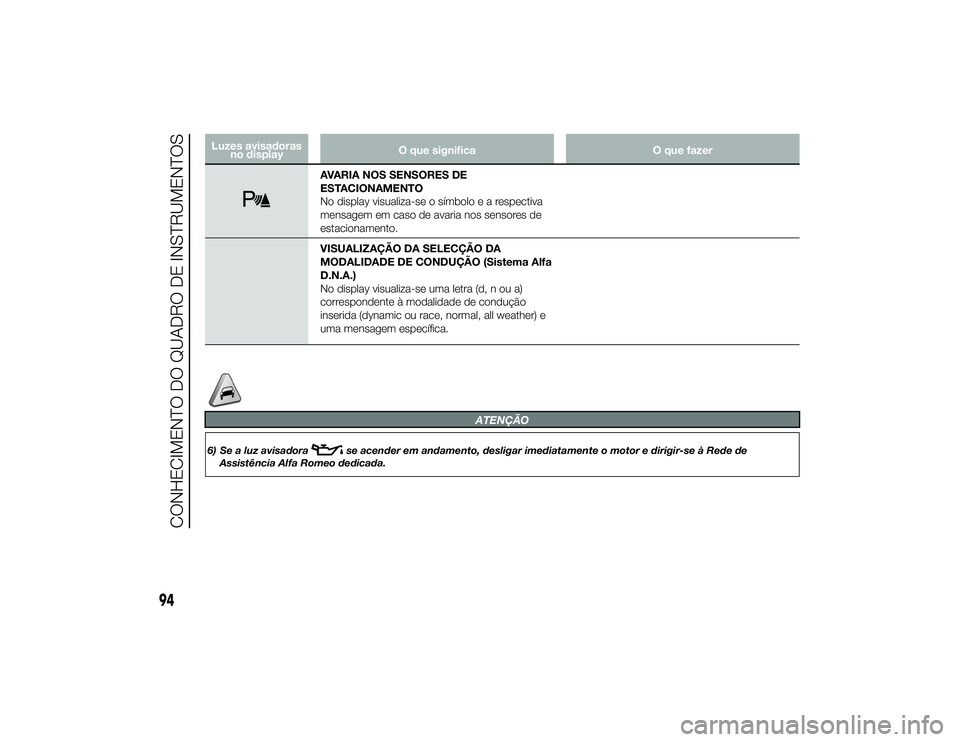

Luzes avisadorasno display O que significa
O que fazer
AVARIA NOS SENSORES DE
ESTACIONAMENTO
No display visualiza-se o símboloearespectiva
mensagem em caso de avaria nos sensores de
estacionamento.
VISUALIZAÇÃO DA SELECÇÃO DA
MODALIDADE DE CONDUÇÃO (Sistema Alfa
D.N.A.)
No display visualiza-se uma letra (d, n ou a)
correspondente à modalidade de condução
inserida (dynamic ou race, normal, all weather) e
uma mensagem específica.
ATENÇÃO
6) Se a luz avisadora
se acender em andamento, desligar imediatamente o motor e dirigir-se à Rede de
Assistência Alfa Romeo dedicada.
94
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
26-9-2013 10:9 Pagina 94

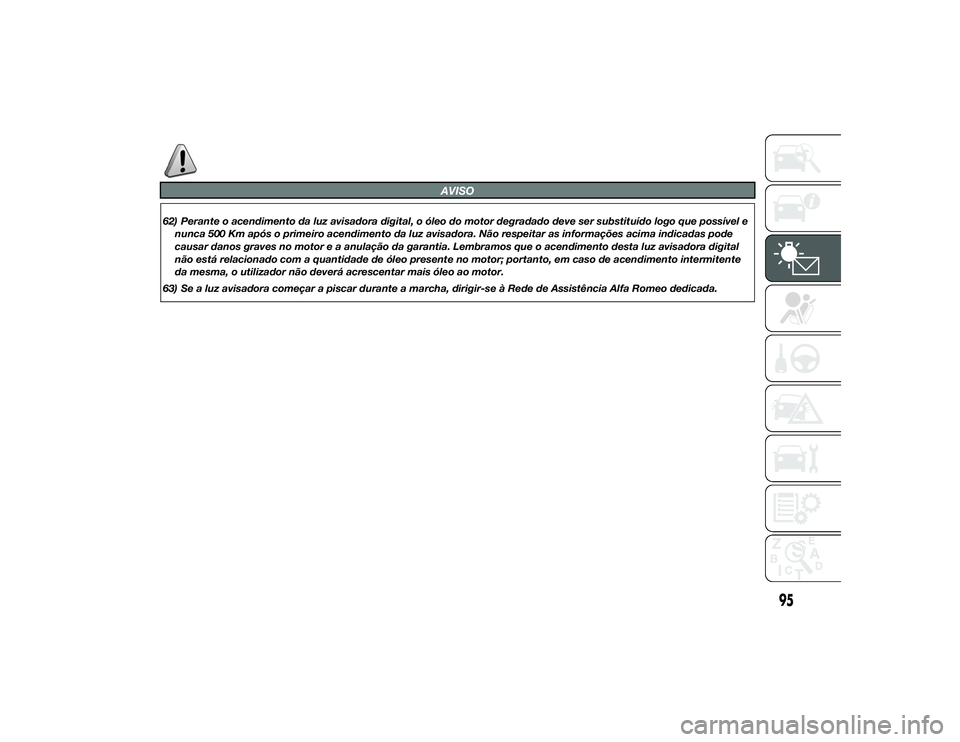

AVISO
62) Perante o acendimento da luz avisadora digital, o óleo do motor degradado deve ser substituído logo que possível enunca 500 Km após o primeiro acendimento da luz avisadora. Não respeitar as informações acima indicadas pode
causar danos graves no motor e a anulação da garantia. Lembramos que o acendimento desta luz avisadora digital
não está relacionado com a quantidade de óleo presente no motor; portanto, em caso de acendimento intermitente
da mesma, o utilizador não deverá acrescentar mais óleo ao motor.
63) Se a luz avisadora começar a piscar durante a marcha, dirigir-se à Rede de Assistência Alfa Romeo dedicada.
95
26-9-2013 10:9 Pagina 95

96

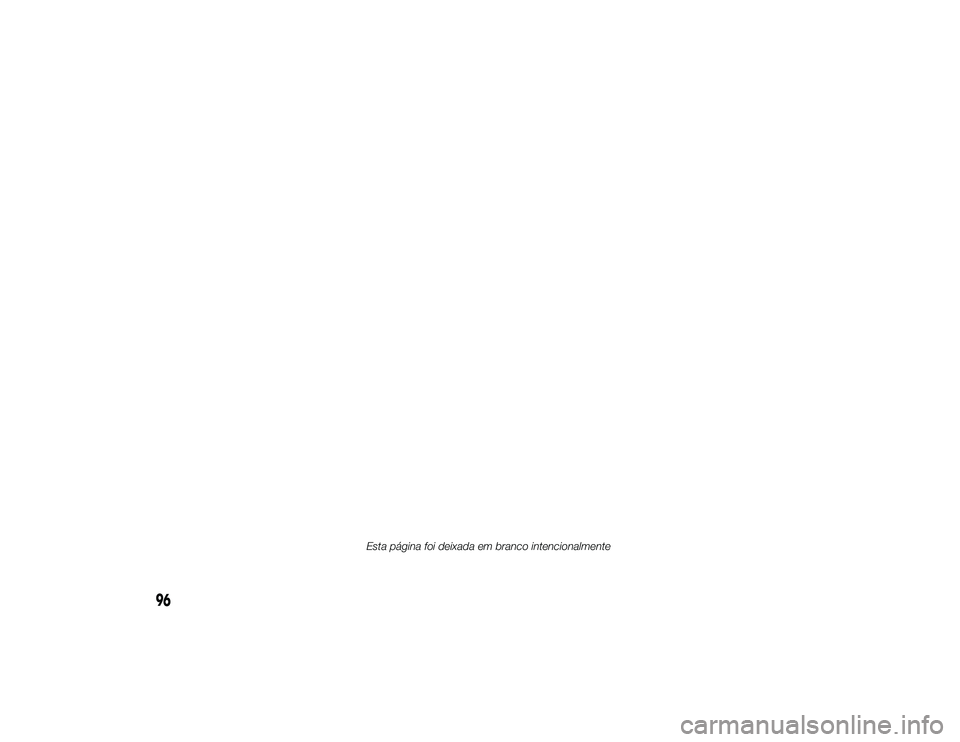

Esta página foi deixada em branco intencionalmente
26-9-2013 10:9 Pagina 96

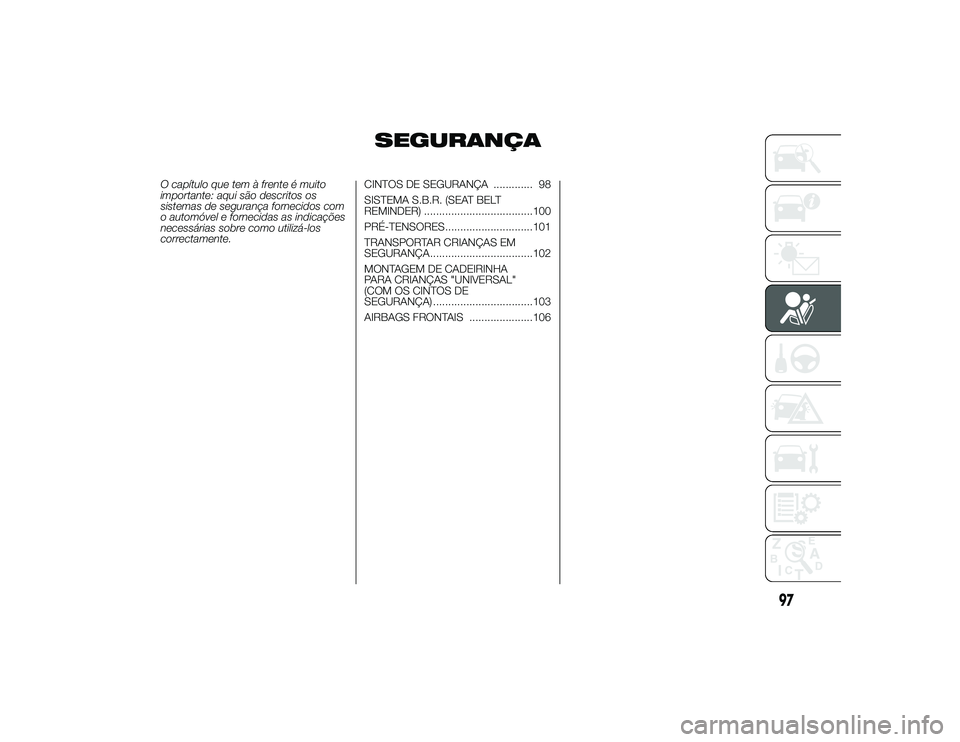

SEGURANÇA
O capítulo que tem à frente é muito
importante: aqui são descritos os
sistemas de segurança fornecidos com
o automóvel e fornecidas as indicações
necessárias sobre como utilizá-los
correctamente.CINTOS DE SEGURANÇA ............. 98
SISTEMA S.B.R. (SEAT BELT
REMINDER) ....................................100
PRÉ-TENSORES.............................101
TRANSPORTAR CRIANÇAS EM
SEGURANÇA..................................102
MONTAGEM DE CADEIRINHA
PARA CRIANÇAS "UNIVERSAL"
(COM OS CINTOS DE
SEGURANÇA) .................................103
AIRBAGS FRONTAIS .....................106
