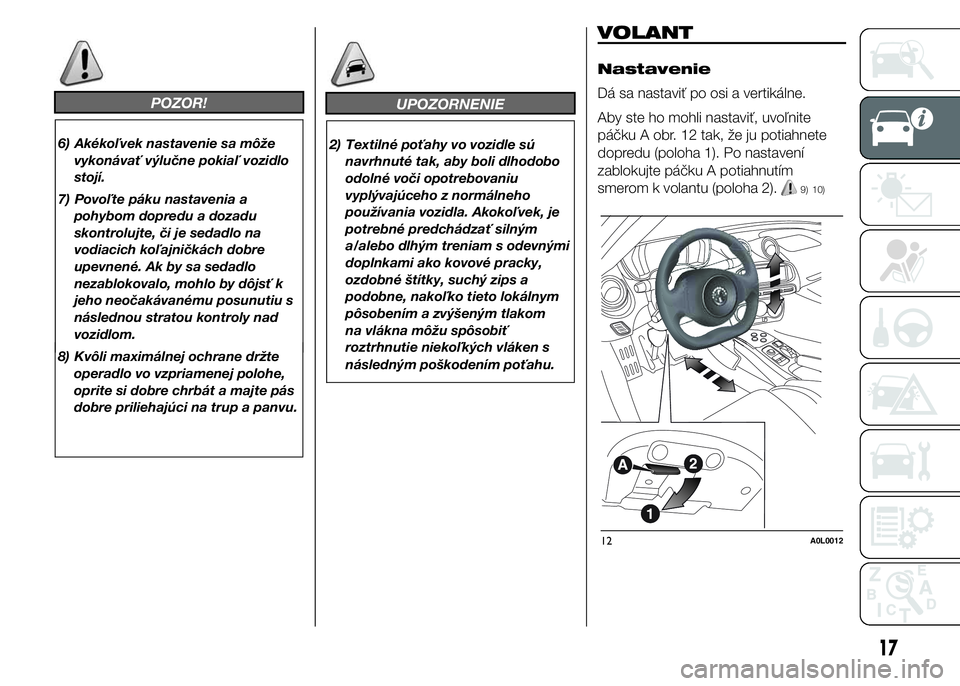

Page 21 of 203
POZOR!
6) Akékoľvek nastavenie sa môže
vykonávať výlučne pokiaľ vozidlo
stojí.
7) Povoľte páku nastavenia a
pohybom dopredu a dozadu
skontrolujte, či je sedadlo na
vodiacich koľajničkách dobre
upevnené. Ak by sa sedadlo
nezablokovalo, mohlo by dôjsť k
jeho neočakávanému posunutiu s
následnou stratou kontroly nad
vozidlom.
8) Kvôli maximálnej ochrane držte
operadlo vo vzpriamenej polohe,
oprite si dobre chrbát a majte pás
dobre priliehajúci na trup a panvu.
UPOZORNENIE
2) Textilné poťahy vo vozidle sú
navrhnuté tak, aby boli dlhodobo
odolné voči opotrebovaniu
vyplývajúceho z normálneho
používania vozidla. Akokoľvek, je
potrebné predchádzať silným
a/alebo dlhým treniam s odevnými
doplnkami ako kovové pracky,
ozdobné štítky, suchý zips a
podobne, nakoľko tieto lokálnym
pôsobením a zvýšeným tlakom
na vlákna môžu spôsobiť
roztrhnutie niekoľkých vláken s
následným poškodením poťahu.
VOLANT
Nastavenie
Dá sa nastaviť po osi a vertikálne.
Aby ste ho mohli nastaviť, uvoľnite
páčku A obr. 12 tak, že ju potiahnete
dopredu (poloha 1). Po nastavení
zablokujte páčku A potiahnutím
smerom k volantu (poloha 2).
9) 10)
12A0L0012
17

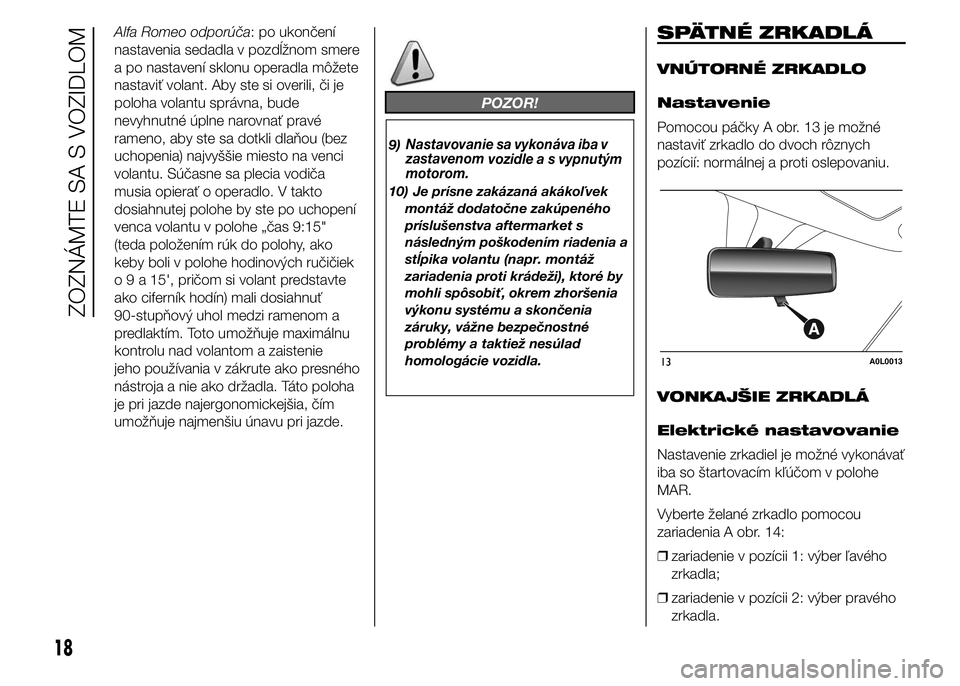

Page 22 of 203
Alfa Romeo odporúča: po ukončení
nastavenia sedadla v pozdĺžnom smere
a po nastavení sklonu operadla môžete
nastaviť volant. Aby ste si overili, či je
poloha volantu správna, bude
nevyhnutné úplne narovnať pravé
rameno, aby ste sa dotkli dlaňou (bez
uchopenia) najvyššie miesto na venci
volantu. Súčasne sa plecia vodiča
musia opierať o operadlo. V takto
dosiahnutej polohe by ste po uchopení
venca volantu v polohe „čas 9:15"
(teda položením rúk do polohy, ako
keby boli v polohe hodinových ručičiek
o 9 a 15', pričom si volant predstavte
ako ciferník hodín) mali dosiahnuť
90-stupňový uhol medzi ramenom a
predlaktím. Toto umožňuje maximálnu
kontrolu nad volantom a zaistenie
jeho používania v zákrute ako presného
nástroja a nie ako držadla. Táto poloha
je pri jazde najergonomickejšia, čím
umožňuje najmenšiu únavu pri jazde.
POZOR!
Nastavovanie
zastavenom
motorom.9)
10) Je prísne zakázaná akákoľvek
montáž dodatočne zakúpeného
príslušenstva aftermarket s
následným poškodením riadenia a
stĺpika volantu (napr. montáž
zariadenia proti krádeži), ktoré by
mohli spôsobiť, okrem zhoršenia
výkonu systému a skončenia
záruky, vážne bezpečnostné
problémy a taktiež nesúlad
homologácie vozidla.
SPÄTNÉ ZRKADLÁ
VNÚTORNÉ ZRKADLO
Nastavenie
Pomocou páčky A obr. 13 je možné
nastaviť zrkadlo do dvoch rôznych
pozícií: normálnej a proti oslepovaniu.
VONKAJŠIE ZRKADLÁ
Elektrické nastavovanie
Nastavenie zrkadiel je možné vykonávať
iba so štartovacím kľúčom v polohe
MAR.
Vyberte želané zrkadlo pomocou
zariadenia A obr. 14:
❒zariadenie v pozícii 1: výber ľavého
zrkadla;
❒zariadenie v pozícii 2: výber pravého
zrkadla.
13A0L0013
18
ZOZNÁMTE SA S VOZIDLOM
sa vykonáva iba v
vozidle a s vypnutým

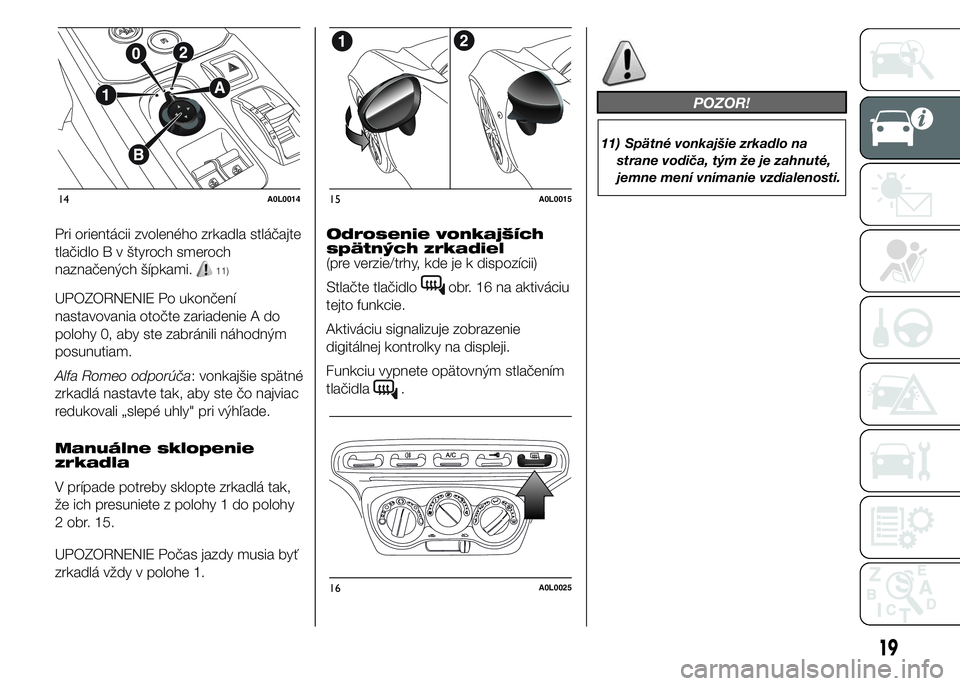

Page 23 of 203
Pri orientácii zvoleného zrkadla stláčajte
tlačidlo B v štyroch smeroch
naznačených šípkami.
11)
UPOZORNENIE Po ukončení
nastavovania otočte zariadenie A do
polohy 0, aby ste zabránili náhodným
posunutiam.
Alfa Romeo odporúča: vonkajšie spätné
zrkadlá nastavte tak, aby ste čo najviac
redukovali „slepé uhly" pri výhľade.
Manuálne sklopenie
zrkadla
V prípade potreby sklopte zrkadlá tak,
že ich presuniete z polohy 1 do polohy
2 obr. 15.
UPOZORNENIE Počas jazdy musia byť
zrkadlá vždy v polohe 1.Odrosenie vonkajších
spätných zrkadiel
(pre verzie/trhy, kde je k dispozícii)
Stlačte tlačidloobr. 16 na aktiváciu
tejto funkcie.
Aktiváciu signalizuje zobrazenie
digitálnej kontrolky na displeji.
Funkciu vypnete opätovným stlačením
tlačidla
.
POZOR!
11) Spätné vonkajšie zrkadlo na
strane vodiča, tým že je zahnuté,
jemne mení vnímanie vzdialenosti.
14A0L001415A0L0015
16A0L0025
19

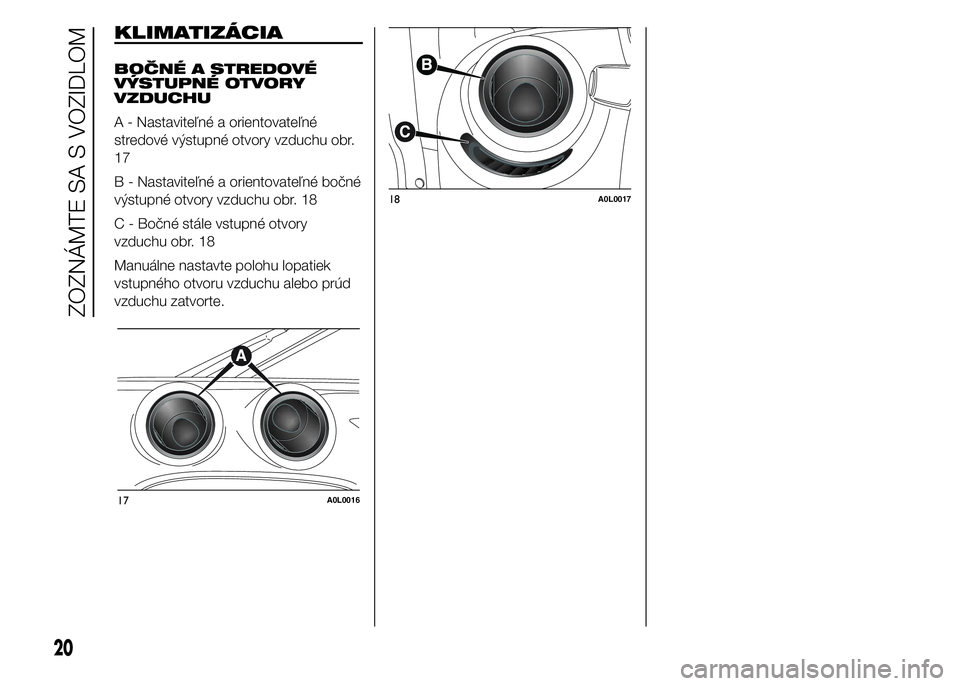

Page 24 of 203
KLIMATIZÁCIA
BOČNÉ A STREDOVÉ
VÝSTUPNÉ OTVORY
VZDUCHU
A - Nastaviteľné a orientovateľné
stredové výstupné otvory vzduchu obr.
17
B - Nastaviteľné a orientovateľné bočné
výstupné otvory vzduchu obr. 18
C - Bočné stále vstupné otvory
vzduchu obr. 18
Manuálne nastavte polohu lopatiek
vstupného otvoru vzduchu alebo prúd
vzduchu zatvorte.
17A0L0016
18A0L0017
20
ZOZNÁMTE SA S VOZIDLOM

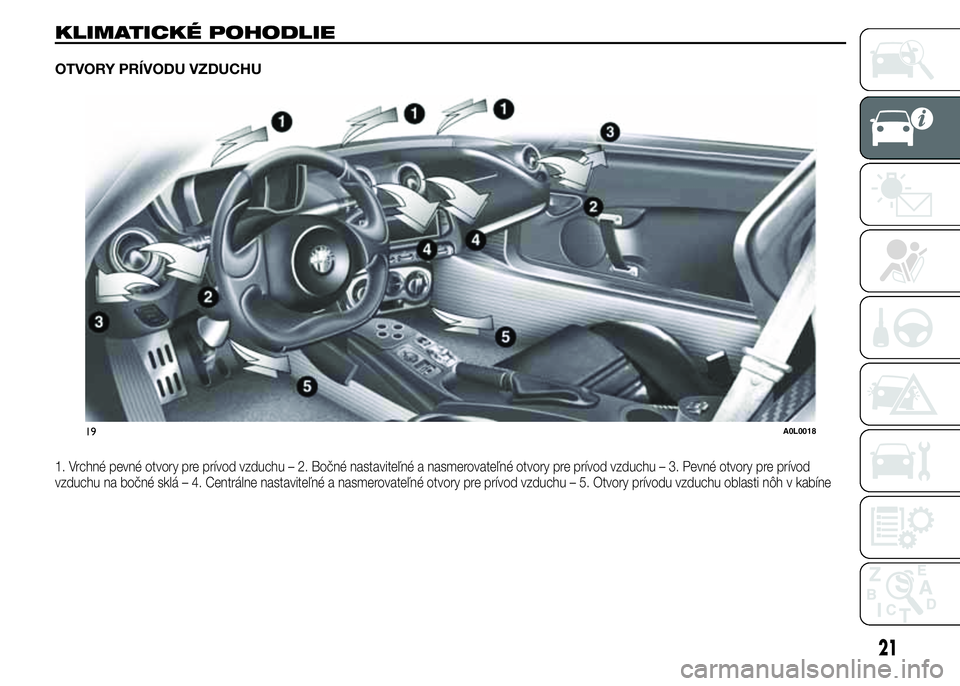

Page 25 of 203
KLIMATICKÉ POHODLIE
OTVORY PRÍVODU VZDUCHU
1. Vrchné pevné otvory pre prívod vzduchu – 2. Bočné nastaviteľné a nasmerovateľné otvory pre prívod vzduchu – 3. Pevné otvory pre prívod
vzduchu na bočné sklá – 4. Centrálne nastaviteľné a nasmerovateľné otvory pre prívod vzduchu – 5. Otvory prívodu vzduchu oblasti nôh v kabíne
19A0L0018
21
Page 26 of 203

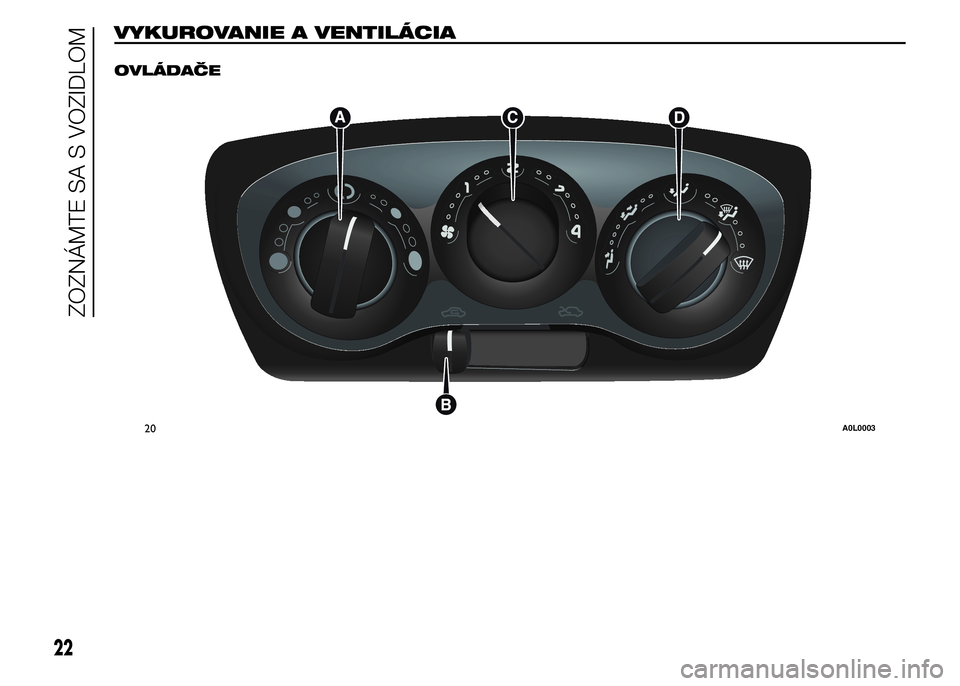

VYKUROVANIE A VENTILÁCIA.
OVLÁDAČE
20A0L0003
22
ZOZNÁMTE SA S VOZIDLOM

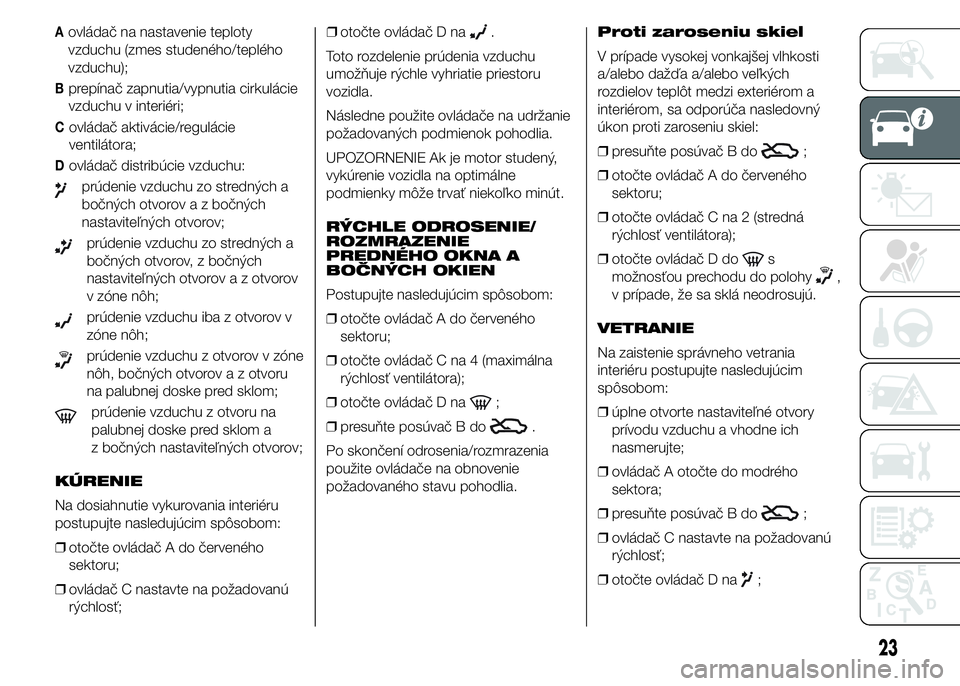

Page 27 of 203
Aovládač na nastavenie teploty
vzduchu (zmes studeného/teplého
vzduchu);
Bprepínač zapnutia/vypnutia cirkulácie
vzduchu v interiéri;
Covládač aktivácie/regulácie
ventilátora;
Dovládač distribúcie vzduchu:
prúdenie vzduchu zo stredných a
bočných otvorov a z bočných
nastaviteľných otvorov;
prúdenie vzduchu zo stredných a
bočných otvorov, z bočných
nastaviteľných otvorov a z otvorov
v zóne nôh;
prúdenie vzduchu iba z otvorov v
zóne nôh;
prúdenie vzduchu z otvorov v zóne
nôh, bočných otvorov a z otvoru
na palubnej doske pred sklom;
prúdenie vzduchu z otvoru na
palubnej doske pred sklom a
z bočných nastaviteľných otvorov;
KÚRENIE
Na dosiahnutie vykurovania interiéru
postupujte nasledujúcim spôsobom:
❒otočte ovládač A do červeného
sektoru;
❒ovládač C nastavte na požadovanú
rýchlosť;❒otočte ovládač D na
.
Toto rozdelenie prúdenia vzduchu
umožňuje rýchle vyhriatie priestoru
vozidla.
Následne použite ovládače na udržanie
požadovaných podmienok pohodlia.
UPOZORNENIE Ak je motor studený,
vykúrenie vozidla na optimálne
podmienky môže trvať niekoľko minút.
RÝCHLE ODROSENIE/
ROZMRAZENIE
PREDNÉHO OKNA A
BOČNÝCH OKIEN
Postupujte nasledujúcim spôsobom:
❒otočte ovládač A do červeného
sektoru;
❒otočte ovládač C na 4 (maximálna
rýchlosť ventilátora);
❒otočte ovládač D na
;
❒presuňte posúvač B do
.
Po skončení odrosenia/rozmrazenia
použite ovládače na obnovenie
požadovaného stavu pohodlia.Proti zaroseniu skiel
V prípade vysokej vonkajšej vlhkosti
a/alebo dažďa a/alebo veľkých
rozdielov teplôt medzi exteriérom a
interiérom, sa odporúča nasledovný
úkon proti zaroseniu skiel:
❒presuňte posúvač B do
;
❒otočte ovládač A do červeného
sektoru;
❒otočte ovládač C na 2 (stredná
rýchlosť ventilátora);
❒otočte ovládač D do
s
možnosťou prechodu do polohy
,
v prípade, že sa sklá neodrosujú.
VETRANIE
Na zaistenie správneho vetrania
interiéru postupujte nasledujúcim
spôsobom:
❒úplne otvorte nastaviteľné otvory
prívodu vzduchu a vhodne ich
nasmerujte;
❒ovládač A otočte do modrého
sektora;
❒presuňte posúvač B do
;
❒ovládač C nastavte na požadovanú
rýchlosť;
❒otočte ovládač D na
;
23

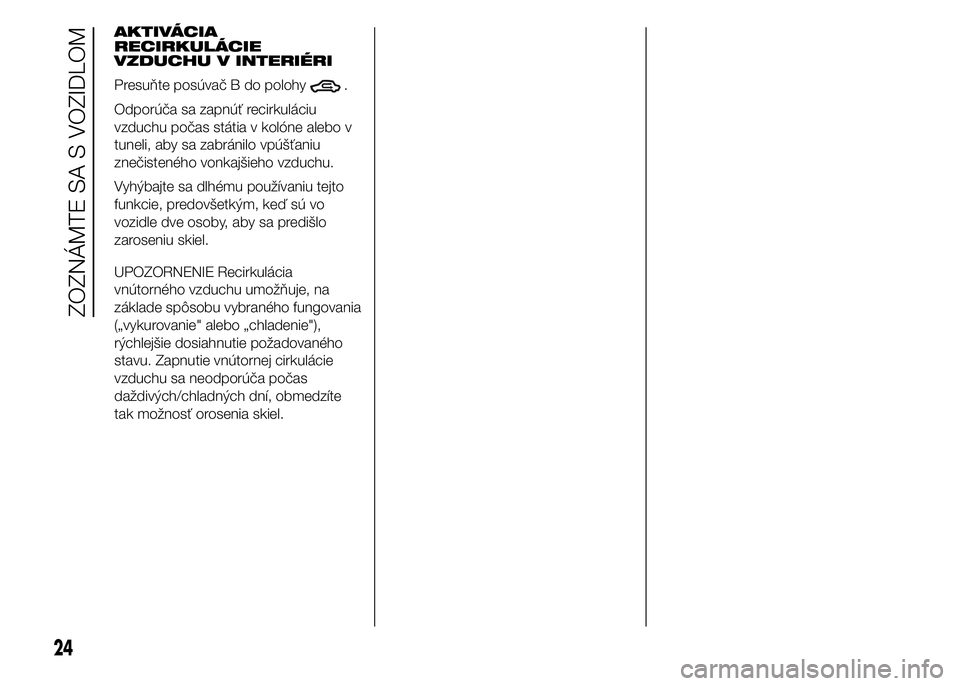

Page 28 of 203
AKTIVÁCIA
RECIRKULÁCIE
VZDUCHU V INTERIÉRI
Presuňte posúvač B do polohy
.
Odporúča sa zapnúť recirkuláciu
vzduchu počas státia v kolóne alebo v
tuneli, aby sa zabránilo vpúšťaniu
znečisteného vonkajšieho vzduchu.
Vyhýbajte sa dlhému používaniu tejto
funkcie, predovšetkým, keď sú vo
vozidle dve osoby, aby sa predišlo
zaroseniu skiel.
UPOZORNENIE Recirkulácia
vnútorného vzduchu umožňuje, na
základe spôsobu vybraného fungovania
(„vykurovanie" alebo „chladenie"),
rýchlejšie dosiahnutie požadovaného
stavu. Zapnutie vnútornej cirkulácie
vzduchu sa neodporúča počas
daždivých/chladných dní, obmedzíte
tak možnosť orosenia skiel.
24
ZOZNÁMTE SA S VOZIDLOM
Page 29 of 203

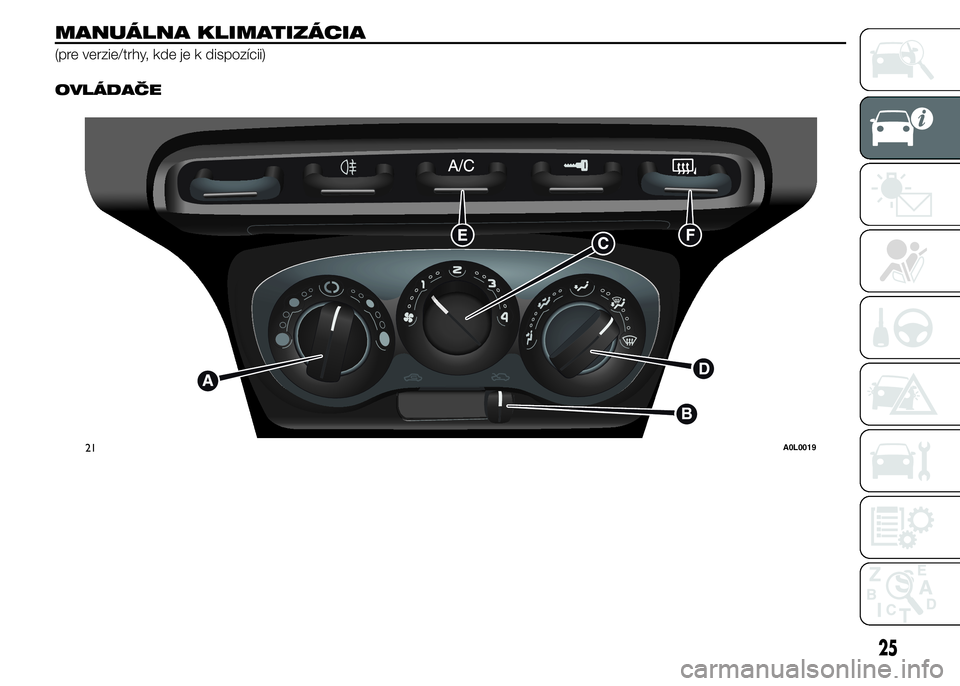

MANUÁLNA KLIMATIZÁCIA
(pre verzie/trhy, kde je k dispozícii).
OVLÁDAČE
21A0L0019
25

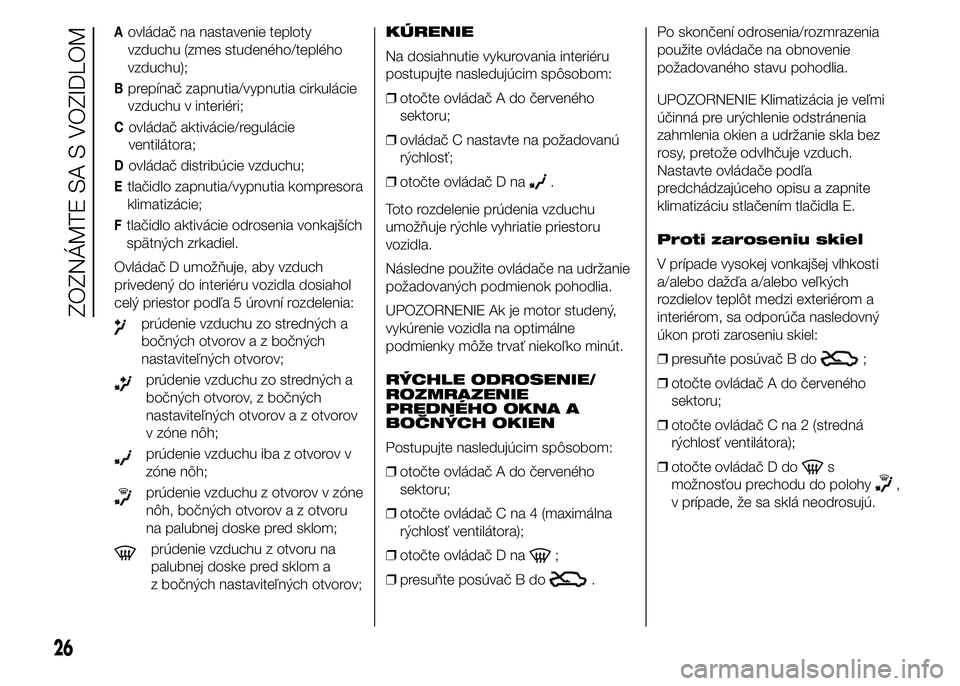

Page 30 of 203
Aovládač na nastavenie teploty
vzduchu (zmes studeného/teplého
vzduchu);
Bprepínač zapnutia/vypnutia cirkulácie
vzduchu v interiéri;
Covládač aktivácie/regulácie
ventilátora;
Dovládač distribúcie vzduchu;
Etlačidlo zapnutia/vypnutia kompresora
klimatizácie;
Ftlačidlo aktivácie odrosenia vonkajších
spätných zrkadiel.
Ovládač D umožňuje, aby vzduch
privedený do interiéru vozidla dosiahol
celý priestor podľa 5 úrovní rozdelenia:
prúdenie vzduchu zo stredných a
bočných otvorov a z bočných
nastaviteľných otvorov;
prúdenie vzduchu zo stredných a
bočných otvorov, z bočných
nastaviteľných otvorov a z otvorov
v zóne nôh;
prúdenie vzduchu iba z otvorov v
zóne nôh;
prúdenie vzduchu z otvorov v zóne
nôh, bočných otvorov a z otvoru
na palubnej doske pred sklom;
prúdenie vzduchu z otvoru na
palubnej doske pred sklom a
z bočných nastaviteľných otvorov;KÚRENIE
Na dosiahnutie vykurovania interiéru
postupujte nasledujúcim spôsobom:
❒otočte ovládač A do červeného
sektoru;
❒ovládač C nastavte na požadovanú
rýchlosť;
❒otočte ovládač D na
.
Toto rozdelenie prúdenia vzduchu
umožňuje rýchle vyhriatie priestoru
vozidla.
Následne použite ovládače na udržanie
požadovaných podmienok pohodlia.
UPOZORNENIE Ak je motor studený,
vykúrenie vozidla na optimálne
podmienky môže trvať niekoľko minút.
RÝCHLE ODROSENIE/
ROZMRAZENIE
PREDNÉHO OKNA A
BOČNÝCH OKIEN
Postupujte nasledujúcim spôsobom:
❒otočte ovládač A do červeného
sektoru;
❒otočte ovládač C na 4 (maximálna
rýchlosť ventilátora);
❒otočte ovládač D na
;
❒presuňte posúvač B do
.Po skončení odrosenia/rozmrazenia
použite ovládače na obnovenie
požadovaného stavu pohodlia.
UPOZORNENIE Klimatizácia je veľmi
účinná pre urýchlenie odstránenia
zahmlenia okien a udržanie skla bez
rosy, pretože odvlhčuje vzduch.
Nastavte ovládače podľa
predchádzajúceho opisu a zapnite
klimatizáciu stlačením tlačidla E.
Proti zaroseniu skiel
V prípade vysokej vonkajšej vlhkosti
a/alebo dažďa a/alebo veľkých
rozdielov teplôt medzi exteriérom a
interiérom, sa odporúča nasledovný
úkon proti zaroseniu skiel:
❒presuňte posúvač B do
;
❒otočte ovládač A do červeného
sektoru;
❒otočte ovládač C na 2 (stredná
rýchlosť ventilátora);
❒otočte ovládač D do
s
možnosťou prechodu do polohy
,
v prípade, že sa sklá neodrosujú.
26
