Lampki
sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić

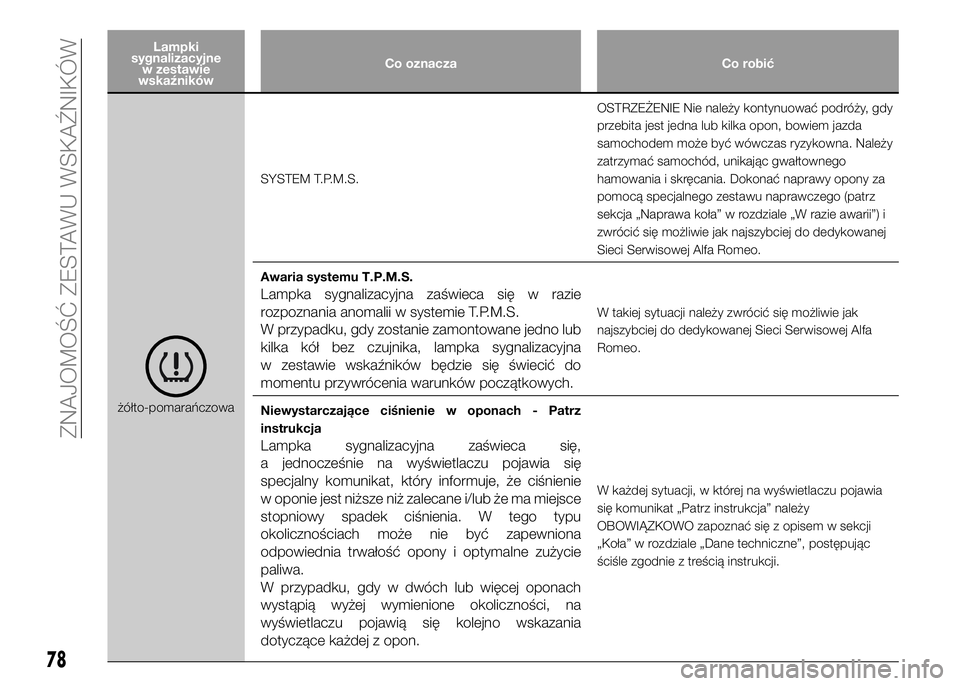

żółto-pomarańczowaSYSTEM T.P.M.S.OSTRZEŻENIE Nie należy kontynuować podróży, gdy
przebita jest jedna lub kilka opon, bowiem jazda
samochodem może być wówczas ryzykowna. Należy
zatrzymać samochód, unikając gwałtownego
hamowania i skręcania. Dokonać naprawy opony za
pomocą specjalnego zestawu naprawczego (patrz
sekcja „Naprawa koła” w rozdziale „W razie awarii”) i
zwrócić się możliwie jak najszybciej do dedykowanej
Sieci Serwisowej Alfa Romeo.
Awaria systemu T.P.M.S.
Lampka sygnalizacyjna zaświeca się w razie
rozpoznania anomalii w systemie T.P.M.S.
W przypadku, gdy zostanie zamontowane jedno lub
kilka kół bez czujnika, lampka sygnalizacyjna
w zestawie wskaźników będzie się świecić do
momentu przywrócenia warunków początkowych.
W takiej sytuacji należy zwrócić się możliwie jak
najszybciej do dedykowanej Sieci Serwisowej Alfa
Romeo.
Niewystarczające ciśnienie w oponach - Patrz
instrukcja
Lampka sygnalizacyjna zaświeca się,
a jednocześnie na wyświetlaczu pojawia się
specjalny komunikat, który informuje, że ciśnienie
w oponie jest niższe niż zalecane i/lub że ma miejsce
stopniowy spadek ciśnienia. W tego typu
okolicznościach może nie być zapewniona
odpowiednia trwałość opony i optymalne zużycie
paliwa.
W przypadku, gdy w dwóch lub więcej oponach
wystąpią wyżej wymienione okoliczności, na
wyświetlaczu pojawią się kolejno wskazania
dotyczące każdej z opon.
W każdej sytuacji, w której na wyświetlaczu pojawia
się komunikat „Patrz instrukcja” należy
OBOWIĄZKOWO zapoznać się z opisem w sekcji
„Koła” w rozdziale „Dane techniczne”, postępując
ściśle zgodnie z treścią instrukcji.
78
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić

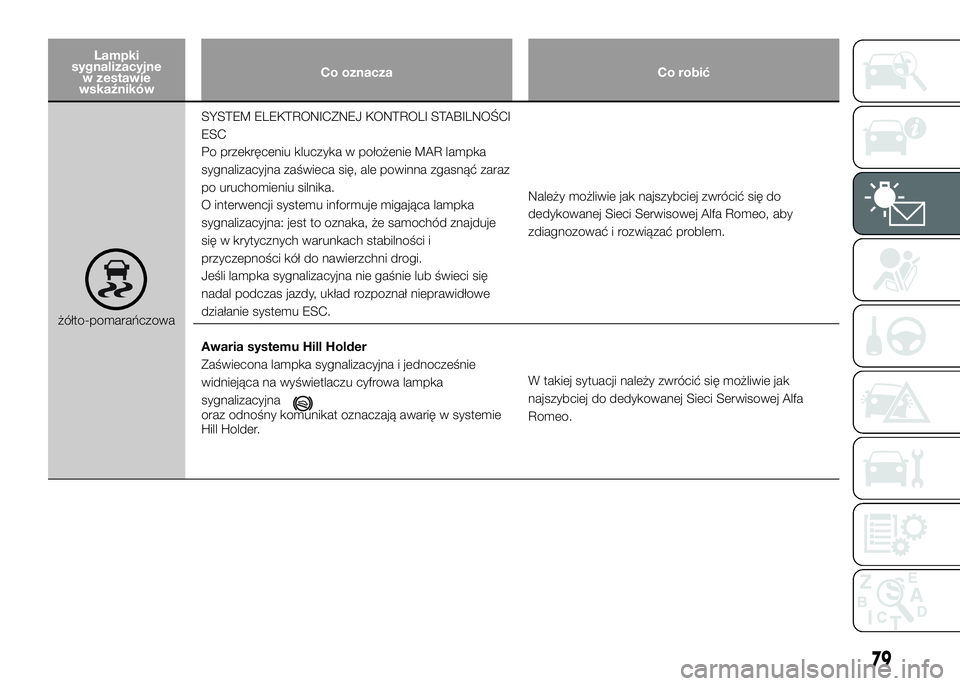

żółto-pomarańczowaSYSTEM ELEKTRONICZNEJ KONTROLI STABILNOŚCI
ESC
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz
po uruchomieniu silnika.
O interwencji systemu informuje migająca lampka
sygnalizacyjna: jest to oznaka, że samochód znajduje
się w krytycznych warunkach stabilności i
przyczepności kół do nawierzchni drogi.
Jeśli lampka sygnalizacyjna nie gaśnie lub świeci się
nadal podczas jazdy, układ rozpoznał nieprawidłowe
działanie systemu ESC.Należy możliwie jak najszybciej zwrócić się do
dedykowanej Sieci Serwisowej Alfa Romeo, aby
zdiagnozować i rozwiązać problem.
Awaria systemu Hill Holder
Zaświecona lampka sygnalizacyjna i jednocześnie
widniejąca na wyświetlaczu cyfrowa lampka
sygnalizacyjna
oraz odnośny komunikat oznaczają awarię w systemie
Hill Holder.W takiej sytuacji należy zwrócić się możliwie jak
najszybciej do dedykowanej Sieci Serwisowej Alfa
Romeo.
79

Lampki
sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić

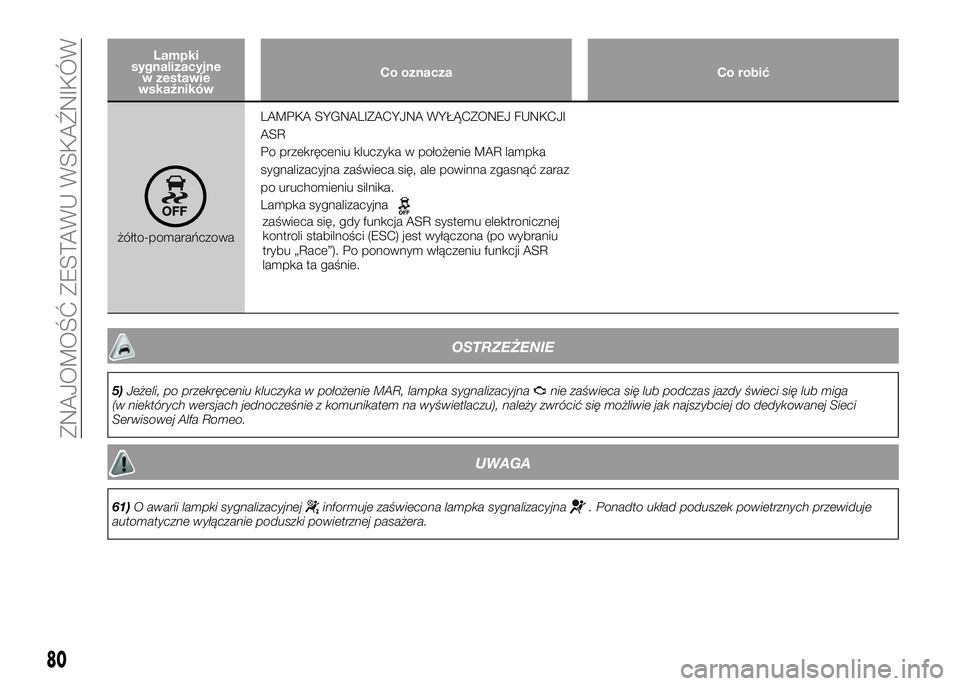

żółto-pomarańczowaLAMPKA SYGNALIZACYJNA WYŁĄCZONEJ FUNKCJI
ASR
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz
po uruchomieniu silnika.
Lampka sygnalizacyjnazaświeca się, gdy funkcja ASR systemu elektronicznej
kontroli stabilności (ESC) jest wyłączona (po wybraniu
trybu „Race”). Po ponownym włączeniu funkcji ASR
lampka ta gaśnie.
OSTRZEŻENIE
5)Jeżeli, po przekręceniu kluczyka w położenie MAR, lampka sygnalizacyjnanie zaświeca się lub podczas jazdy świeci się lub miga
(w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do dedykowanej Sieci
Serwisowej Alfa Romeo.
UWAGA
61)O awarii lampki sygnalizacyjnejinformuje zaświecona lampka sygnalizacyjna. Ponadto układ poduszek powietrznych przewiduje
automatyczne wyłączanie poduszki powietrznej pasażera.
80
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić

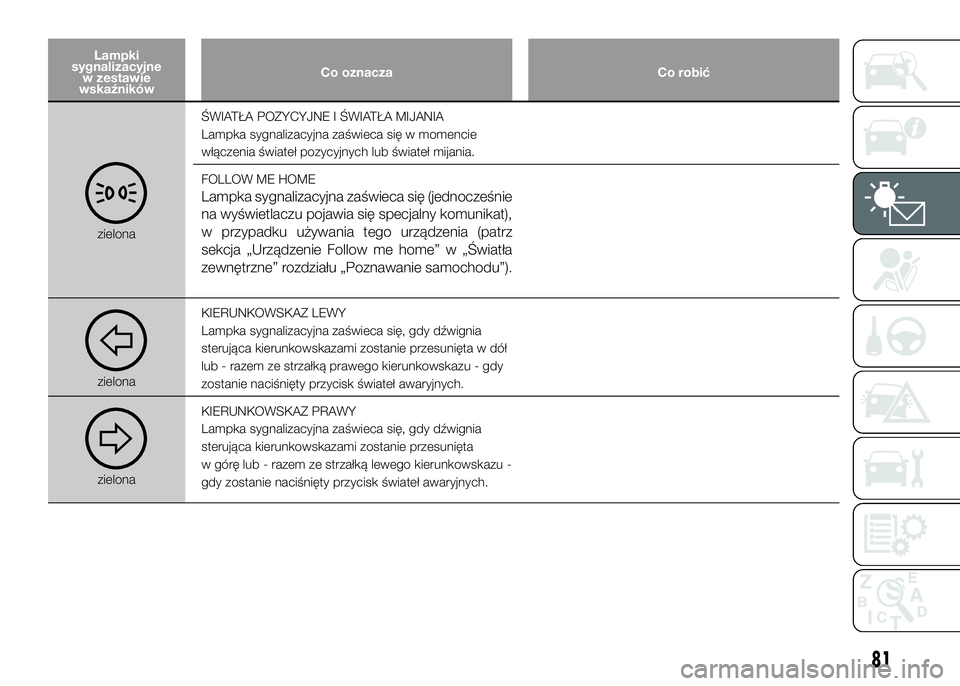

zielonaŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie
włączenia świateł pozycyjnych lub świateł mijania.
FOLLOW ME HOME
Lampka sygnalizacyjna zaświeca się (jednocześnie
na wyświetlaczu pojawia się specjalny komunikat),
w przypadku używania tego urządzenia (patrz
sekcja „Urządzenie Follow me home” w „Światła
zewnętrzne” rozdziału „Poznawanie samochodu”).
zielonaKIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeca się, gdy dźwignia
sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy
zostanie naciśnięty przycisk świateł awaryjnych.
zielonaKIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeca się, gdy dźwignia
sterująca kierunkowskazami zostanie przesunięta
w górę lub - razem ze strzałką lewego kierunkowskazu -
gdy zostanie naciśnięty przycisk świateł awaryjnych.
81

Lampki
sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić

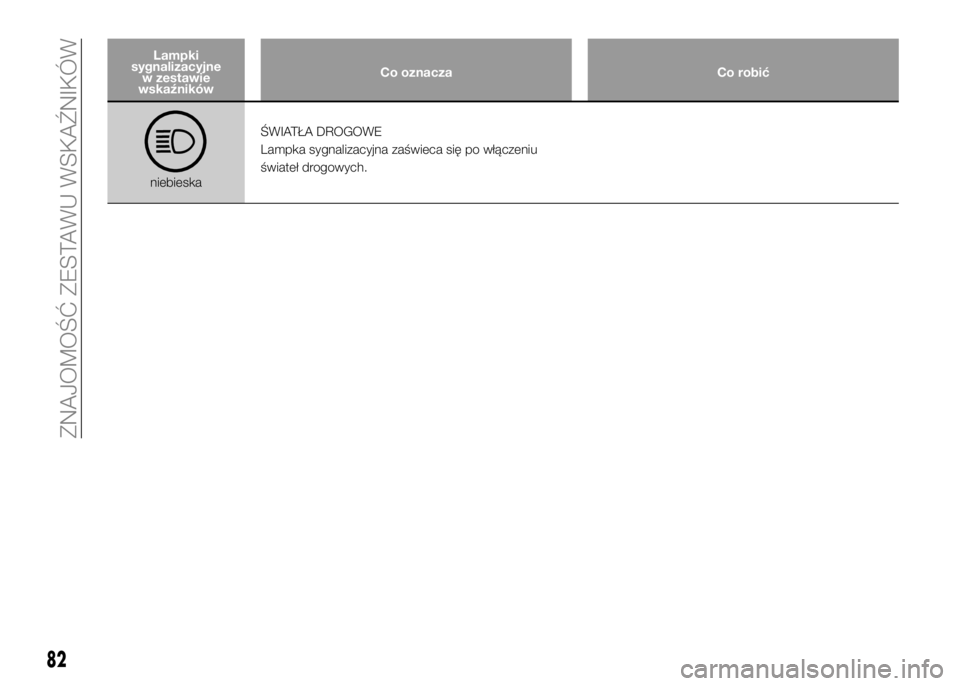

niebieskaŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu
świateł drogowych.
82
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

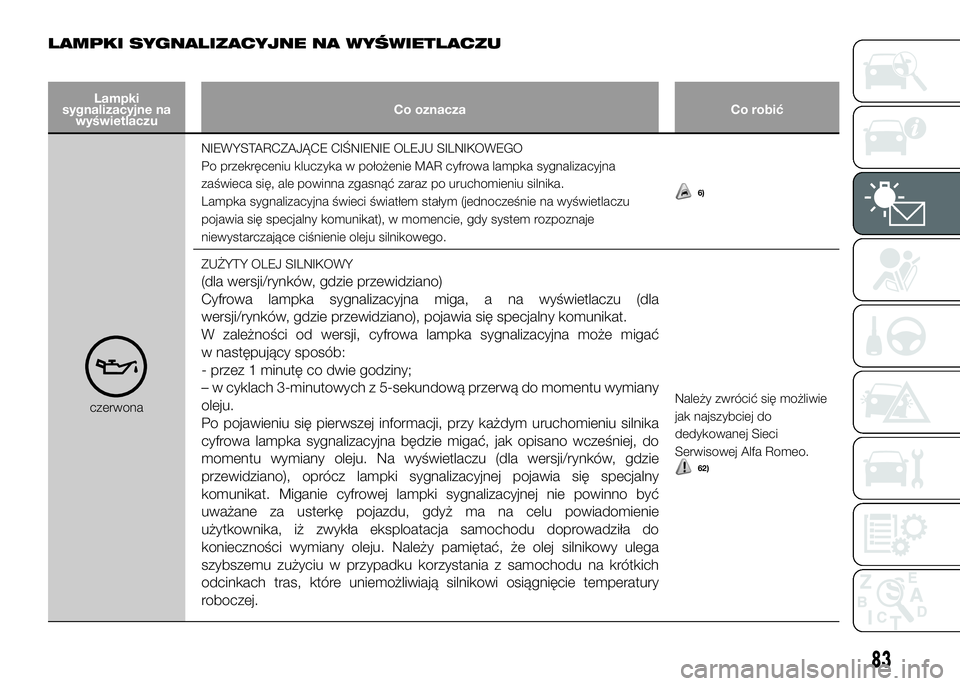

LAMPKI SYGNALIZACYJNE NA WYŚWIETLACZU
Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić
czerwonaNIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Po przekręceniu kluczyka w położenie MAR cyfrowa lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć zaraz po uruchomieniu silnika.
Lampka sygnalizacyjna świeci światłem stałym (jednocześnie na wyświetlaczu
pojawia się specjalny komunikat), w momencie, gdy system rozpoznaje
niewystarczające ciśnienie oleju silnikowego.
6)
ZUŻYTY OLEJ SILNIKOWY
(dla wersji/rynków, gdzie przewidziano)
Cyfrowa lampka sygnalizacyjna miga, a na wyświetlaczu (dla
wersji/rynków, gdzie przewidziano), pojawia się specjalny komunikat.
W zależności od wersji, cyfrowa lampka sygnalizacyjna może migać
w następujący sposób:
- przez 1 minutę co dwie godziny;
– w cyklach 3-minutowych z 5-sekundową przerwą do momentu wymiany
oleju.
Po pojawieniu się pierwszej informacji, przy każdym uruchomieniu silnika
cyfrowa lampka sygnalizacyjna będzie migać, jak opisano wcześniej, do
momentu wymiany oleju. Na wyświetlaczu (dla wersji/rynków, gdzie
przewidziano), oprócz lampki sygnalizacyjnej pojawia się specjalny
komunikat. Miganie cyfrowej lampki sygnalizacyjnej nie powinno być
uważane za usterkę pojazdu, gdyż ma na celu powiadomienie
użytkownika, iż zwykła eksploatacja samochodu doprowadziła do
konieczności wymiany oleju. Należy pamiętać, że olej silnikowy ulega
szybszemu zużyciu w przypadku korzystania z samochodu na krótkich
odcinkach tras, które uniemożliwiają silnikowi osiągnięcie temperatury
roboczej.
Należy zwrócić się możliwie
jak najszybciej do
dedykowanej Sieci
Serwisowej Alfa Romeo.
62)
83

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

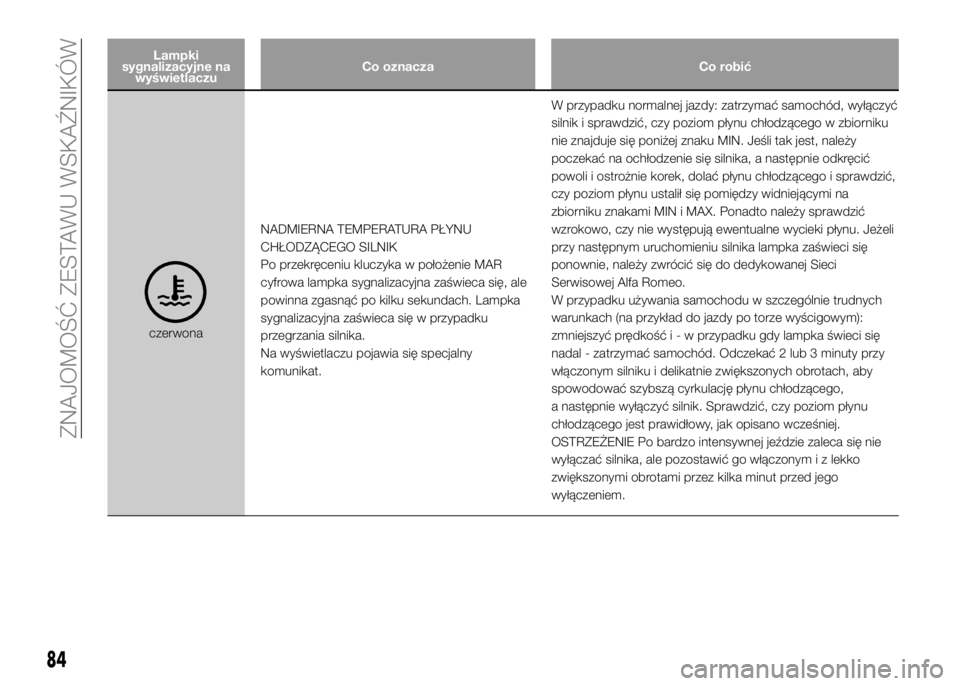

czerwonaNADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK
Po przekręceniu kluczyka w położenie MAR
cyfrowa lampka sygnalizacyjna zaświeca się, ale
powinna zgasnąć po kilku sekundach. Lampka
sygnalizacyjna zaświeca się w przypadku
przegrzania silnika.
Na wyświetlaczu pojawia się specjalny
komunikat.W przypadku normalnej jazdy: zatrzymać samochód, wyłączyć
silnik i sprawdzić, czy poziom płynu chłodzącego w zbiorniku
nie znajduje się poniżej znaku MIN. Jeśli tak jest, należy
poczekać na ochłodzenie się silnika, a następnie odkręcić
powoli i ostrożnie korek, dolać płynu chłodzącego i sprawdzić,
czy poziom płynu ustalił się pomiędzy widniejącymi na
zbiorniku znakami MIN i MAX. Ponadto należy sprawdzić
wzrokowo, czy nie występują ewentualne wycieki płynu. Jeżeli
przy następnym uruchomieniu silnika lampka zaświeci się
ponownie, należy zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
W przypadku używania samochodu w szczególnie trudnych
warunkach (na przykład do jazdy po torze wyścigowym):
zmniejszyć prędkośći-wprzypadku gdy lampka świeci się
nadal - zatrzymać samochód. Odczekać 2 lub 3 minuty przy
włączonym silniku i delikatnie zwiększonych obrotach, aby
spowodować szybszą cyrkulację płynu chłodzącego,
a następnie wyłączyć silnik. Sprawdzić, czy poziom płynu
chłodzącego jest prawidłowy, jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca się nie
wyłączać silnika, ale pozostawić go włączonym i z lekko
zwiększonymi obrotami przez kilka minut przed jego
wyłączeniem.
84
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

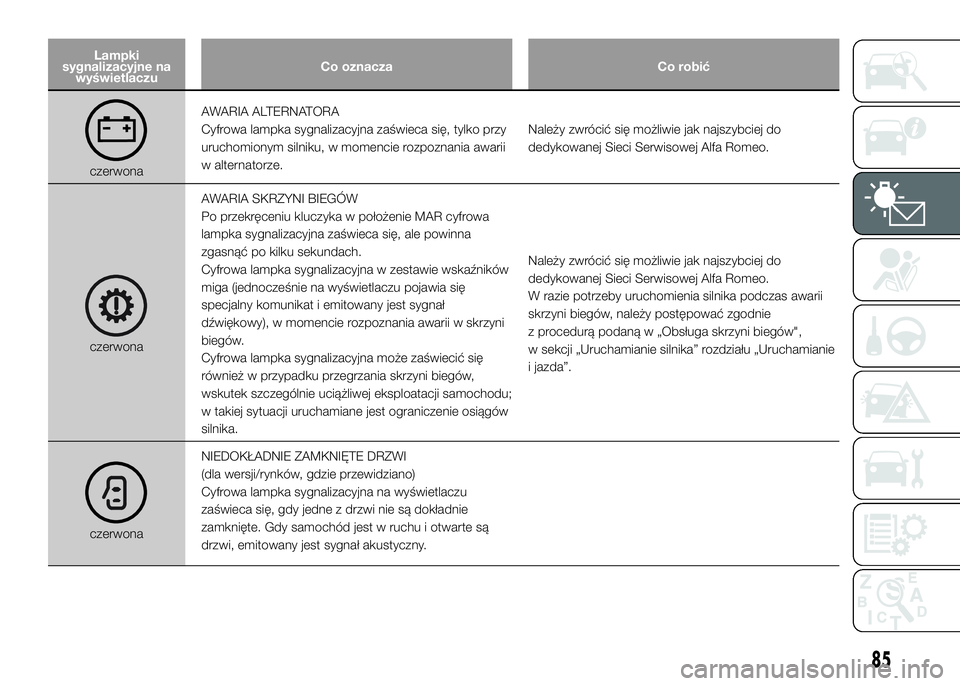

czerwonaAWARIA ALTERNATORA
Cyfrowa lampka sygnalizacyjna zaświeca się, tylko przy
uruchomionym silniku, w momencie rozpoznania awarii
w alternatorze.Należy zwrócić się możliwie jak najszybciej do
dedykowanej Sieci Serwisowej Alfa Romeo.
czerwonaAWARIA SKRZYNI BIEGÓW
Po przekręceniu kluczyka w położenie MAR cyfrowa
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Cyfrowa lampka sygnalizacyjna w zestawie wskaźników
miga (jednocześnie na wyświetlaczu pojawia się
specjalny komunikat i emitowany jest sygnał
dźwiękowy), w momencie rozpoznania awarii w skrzyni
biegów.
Cyfrowa lampka sygnalizacyjna może zaświecić się
również w przypadku przegrzania skrzyni biegów,
wskutek szczególnie uciążliwej eksploatacji samochodu;
w takiej sytuacji uruchamiane jest ograniczenie osiągów
silnika.Należy zwrócić się możliwie jak najszybciej do
dedykowanej Sieci Serwisowej Alfa Romeo.
W razie potrzeby uruchomienia silnika podczas awarii
skrzyni biegów, należy postępować zgodnie
z procedurą podaną w „Obsługa skrzyni biegów",
w sekcji „Uruchamianie silnika” rozdziału „Uruchamianie
i jazda”.
czerwonaNIEDOKŁADNIE ZAMKNIĘTE DRZWI
(dla wersji/rynków, gdzie przewidziano)
Cyfrowa lampka sygnalizacyjna na wyświetlaczu
zaświeca się, gdy jedne z drzwi nie są dokładnie
zamknięte. Gdy samochód jest w ruchu i otwarte są
drzwi, emitowany jest sygnał akustyczny.
85

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

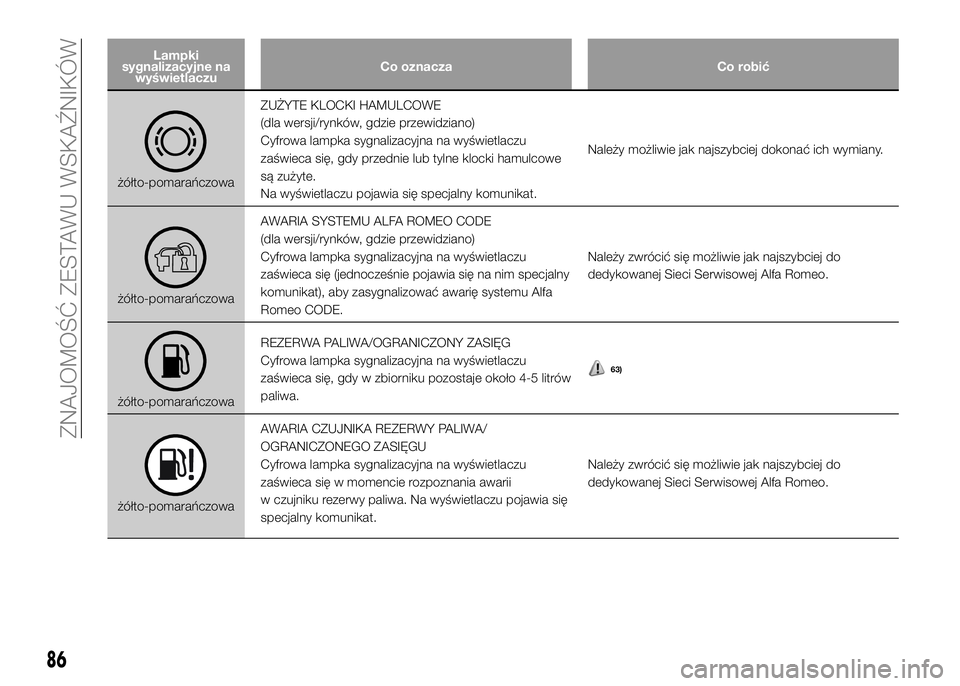

żółto-pomarańczowaZUŻYTE KLOCKI HAMULCOWE
(dla wersji/rynków, gdzie przewidziano)
Cyfrowa lampka sygnalizacyjna na wyświetlaczu
zaświeca się, gdy przednie lub tylne klocki hamulcowe
są zużyte.
Na wyświetlaczu pojawia się specjalny komunikat.Należy możliwie jak najszybciej dokonać ich wymiany.
żółto-pomarańczowaAWARIA SYSTEMU ALFA ROMEO CODE
(dla wersji/rynków, gdzie przewidziano)
Cyfrowa lampka sygnalizacyjna na wyświetlaczu
zaświeca się (jednocześnie pojawia się na nim specjalny
komunikat), aby zasygnalizować awarię systemu Alfa
Romeo CODE.Należy zwrócić się możliwie jak najszybciej do
dedykowanej Sieci Serwisowej Alfa Romeo.
żółto-pomarańczowaREZERWA PALIWA/OGRANICZONY ZASIĘG
Cyfrowa lampka sygnalizacyjna na wyświetlaczu
zaświeca się, gdy w zbiorniku pozostaje około 4-5 litrów
paliwa.
63)
żółto-pomarańczowaAWARIA CZUJNIKA REZERWY PALIWA/
OGRANICZONEGO ZASIĘGU
Cyfrowa lampka sygnalizacyjna na wyświetlaczu
zaświeca się w momencie rozpoznania awarii
w czujniku rezerwy paliwa. Na wyświetlaczu pojawia się
specjalny komunikat.Należy zwrócić się możliwie jak najszybciej do
dedykowanej Sieci Serwisowej Alfa Romeo.
86
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

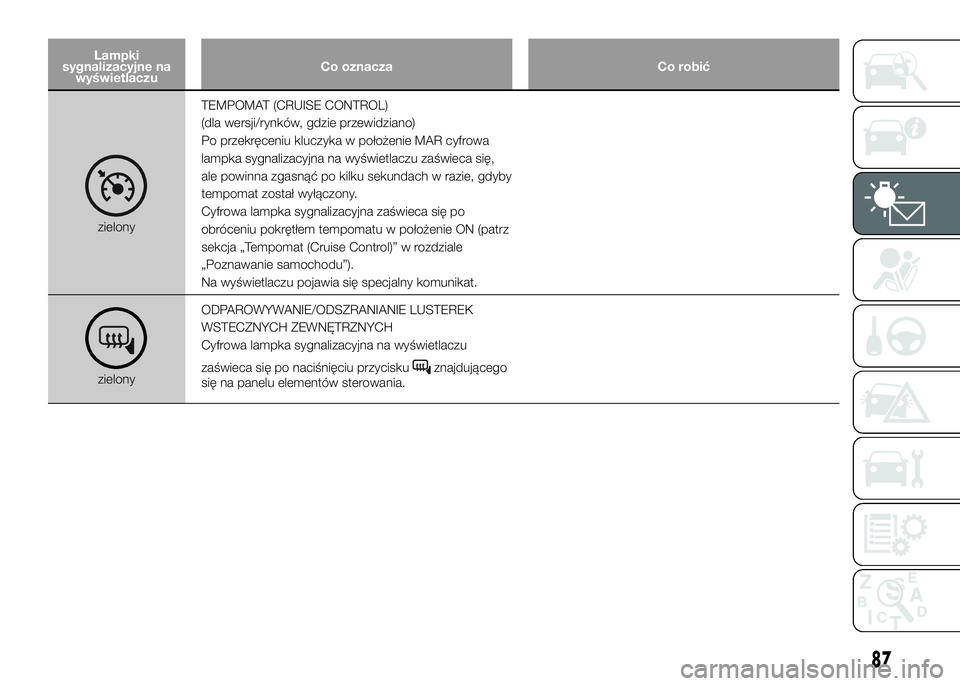

zielonyTEMPOMAT (CRUISE CONTROL)
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR cyfrowa
lampka sygnalizacyjna na wyświetlaczu zaświeca się,
ale powinna zgasnąć po kilku sekundach w razie, gdyby
tempomat został wyłączony.
Cyfrowa lampka sygnalizacyjna zaświeca się po
obróceniu pokrętłem tempomatu w położenie ON (patrz
sekcja „Tempomat (Cruise Control)” w rozdziale
„Poznawanie samochodu”).
Na wyświetlaczu pojawia się specjalny komunikat.
zielonyODPAROWYWANIE/ODSZRANIANIE LUSTEREK
WSTECZNYCH ZEWNĘTRZNYCH
Cyfrowa lampka sygnalizacyjna na wyświetlaczu
zaświeca się po naciśnięciu przyciskuznajdującego
się na panelu elementów sterowania.
87
