Alfa Romeo 4C 2016 Manual de Uso e Manutenção (in Portuguese)

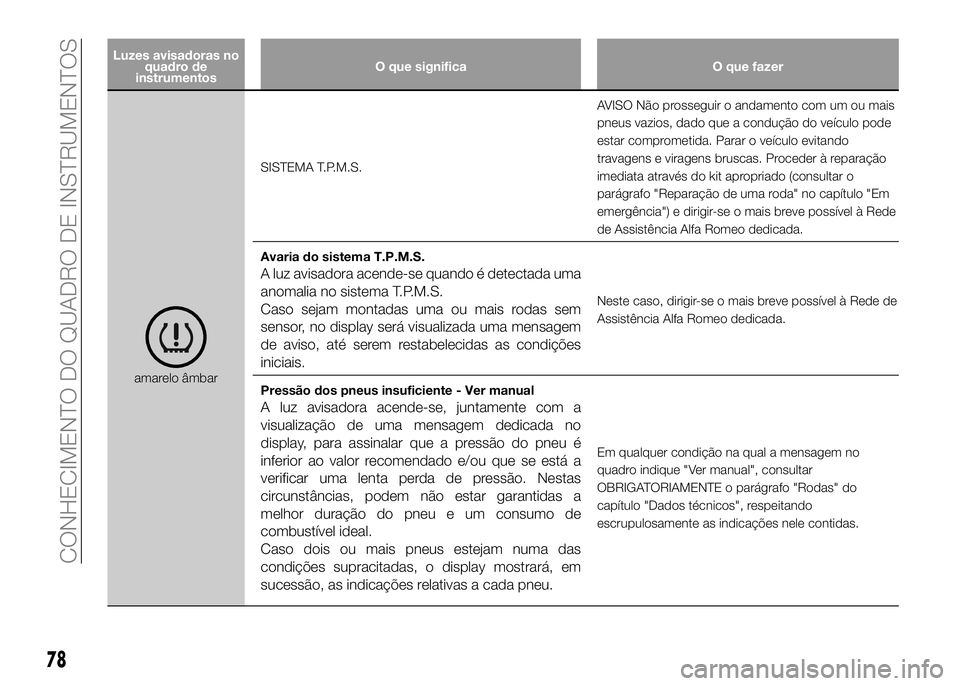

Luzes avisadoras no
quadro de
instrumentosO que significa O que fazer
amarelo âmbarSISTEMA T.P.M.S.AVISO Não prosseguir o andamento com um ou mais
pneus vazios, dado que a condução do veículo pode
estar comprometida. Parar o veículo evitando
travagens e viragens bruscas. Proceder à reparação
imediata através do kit apropriado (consultar o
parágrafo "Reparação de uma roda" no capítulo "Em
emergência") e dirigir-se o mais breve possível à Rede
de Assistência Alfa Romeo dedicada.
Avaria do sistema T.P.M.S.
A luz avisadora acende-se quando é detectada uma
anomalia no sistema T.P.M.S.
Caso sejam montadas uma ou mais rodas sem
sensor, no display será visualizada uma mensagem
de aviso, até serem restabelecidas as condições
iniciais.
Neste caso, dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.
Pressão dos pneus insuficiente - Ver manual
A luz avisadora acende-se, juntamente com a
visualização de uma mensagem dedicada no
display, para assinalar que a pressão do pneu é
inferior ao valor recomendado e/ou que se está a
verificar uma lenta perda de pressão. Nestas
circunstâncias, podem não estar garantidas a
melhor duração do pneu e um consumo de
combustível ideal.
Caso dois ou mais pneus estejam numa das
condições supracitadas, o display mostrará, em
sucessão, as indicações relativas a cada pneu.
Em qualquer condição na qual a mensagem no
quadro indique "Ver manual", consultar
OBRIGATORIAMENTE o parágrafo "Rodas" do
capítulo "Dados técnicos", respeitando
escrupulosamente as indicações nele contidas.
78
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

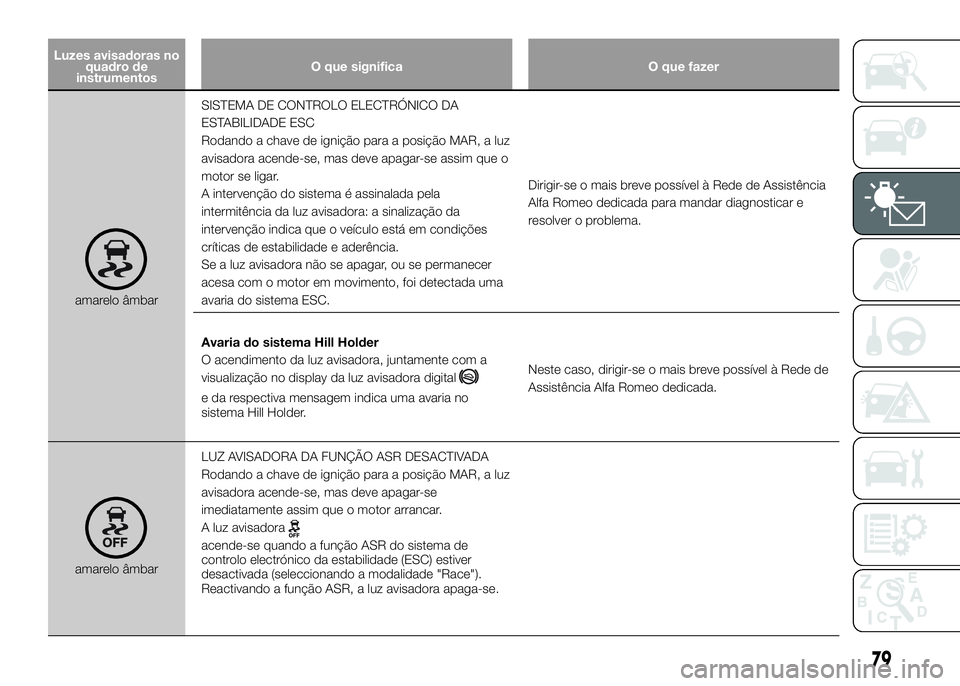

Luzes avisadoras no
quadro de
instrumentosO que significa O que fazer
amarelo âmbarSISTEMA DE CONTROLO ELECTRÓNICO DA
ESTABILIDADE ESC
Rodando a chave de ignição para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se assim que o
motor se ligar.
A intervenção do sistema é assinalada pela
intermitência da luz avisadora: a sinalização da
intervenção indica que o veículo está em condições
críticas de estabilidade e aderência.
Se a luz avisadora não se apagar, ou se permanecer
acesa com o motor em movimento, foi detectada uma
avaria do sistema ESC.Dirigir-se o mais breve possível à Rede de Assistência
Alfa Romeo dedicada para mandar diagnosticar e
resolver o problema.
Avaria do sistema Hill Holder
O acendimento da luz avisadora, juntamente com a
visualização no display da luz avisadora digital
e da respectiva mensagem indica uma avaria no
sistema Hill Holder.Neste caso, dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.
amarelo âmbarLUZ AVISADORA DA FUNÇÃO ASR DESACTIVADA
Rodando a chave de ignição para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se
imediatamente assim que o motor arrancar.
A luz avisadora
acende-se quando a função ASR do sistema de
controlo electrónico da estabilidade (ESC) estiver
desactivada (seleccionando a modalidade "Race").
Reactivando a função ASR, a luz avisadora apaga-se.
79

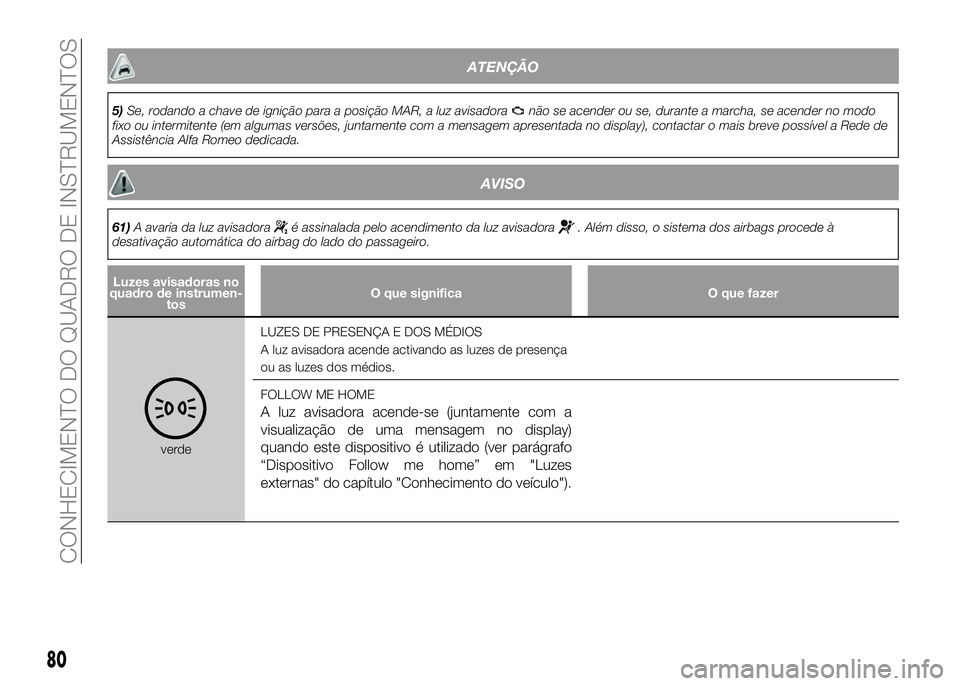

ATENÇÃO
5)Se, rodando a chave de ignição para a posição MAR, a luz avisadoranão se acender ou se, durante a marcha, se acender no modo
fixo ou intermitente (em algumas versões, juntamente com a mensagem apresentada no display), contactar o mais breve possível a Rede de
Assistência Alfa Romeo dedicada.
AVISO
61)A avaria da luz avisadoraé assinalada pelo acendimento da luz avisadora. Além disso, o sistema dos airbags procede à
desativação automática do airbag do lado do passageiro.
Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
verdeLUZES DE PRESENÇA E DOS MÉDIOS
A luz avisadora acende activando as luzes de presença
ou as luzes dos médios.
FOLLOW ME HOME
A luz avisadora acende-se (juntamente com a
visualização de uma mensagem no display)
quando este dispositivo é utilizado (ver parágrafo
“Dispositivo Follow me home” em "Luzes
externas" do capítulo "Conhecimento do veículo").
80
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

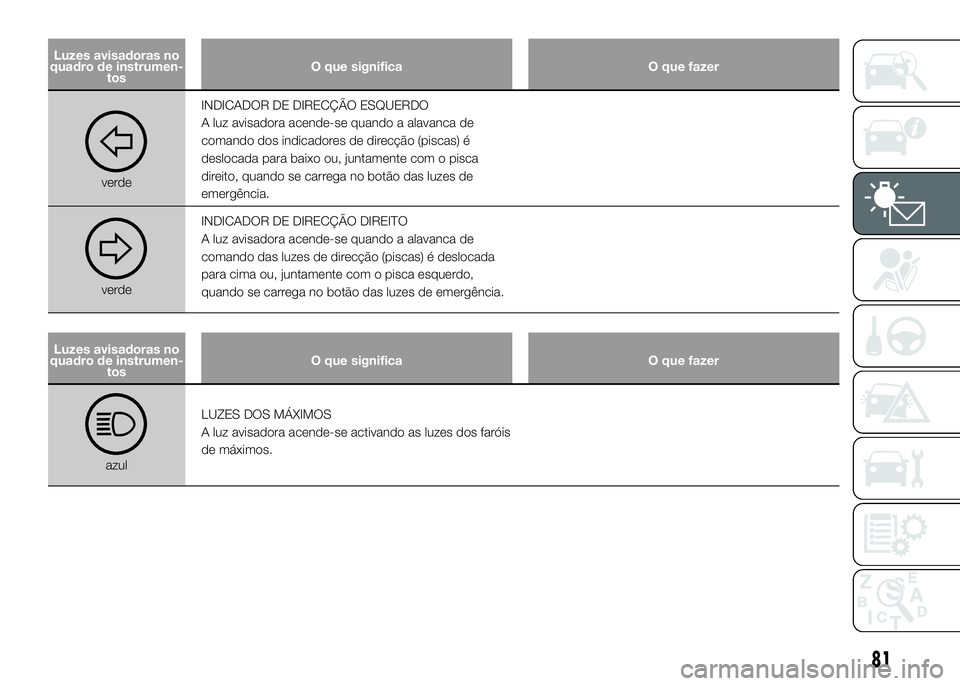

Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
verdeINDICADOR DE DIRECÇÃO ESQUERDO
A luz avisadora acende-se quando a alavanca de
comando dos indicadores de direcção (piscas) é
deslocada para baixo ou, juntamente com o pisca
direito, quando se carrega no botão das luzes de
emergência.
verdeINDICADOR DE DIRECÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de
comando das luzes de direcção (piscas) é deslocada
para cima ou, juntamente com o pisca esquerdo,
quando se carrega no botão das luzes de emergência.
Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
azulLUZES DOS MÁXIMOS
A luz avisadora acende-se activando as luzes dos faróis
de máximos.
81

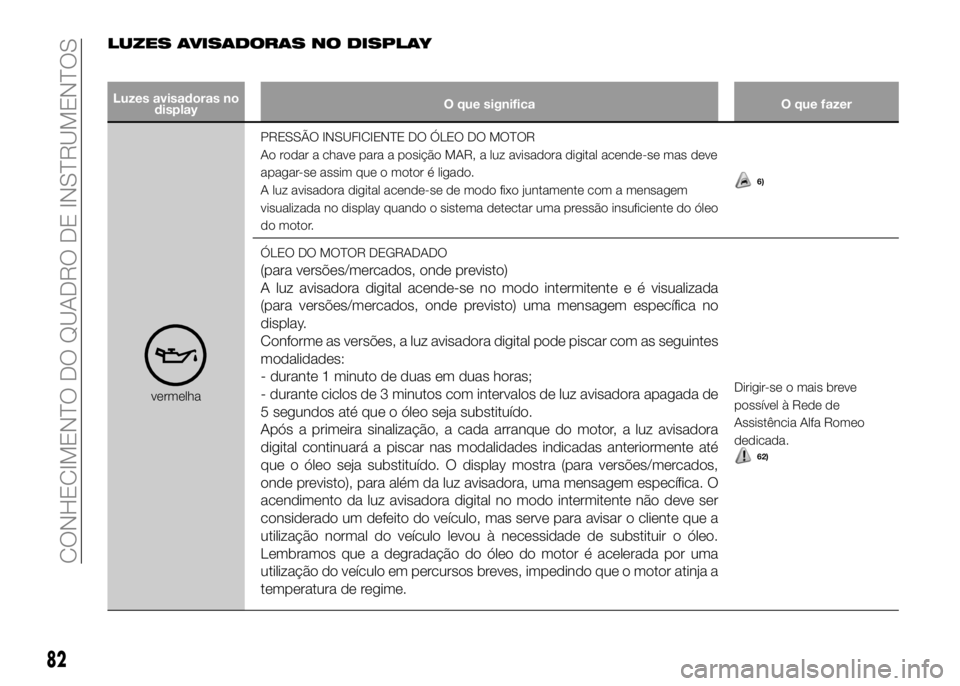

LUZES AVISADORAS NO DISPLAY
Luzes avisadoras no
displayO que significa O que fazer
vermelhaPRESSÃO INSUFICIENTE DO ÓLEO DO MOTOR
Ao rodar a chave para a posição MAR, a luz avisadora digital acende-se mas deve
apagar-se assim que o motor é ligado.
A luz avisadora digital acende-se de modo fixo juntamente com a mensagem
visualizada no display quando o sistema detectar uma pressão insuficiente do óleo
do motor.
6)
ÓLEO DO MOTOR DEGRADADO
(para versões/mercados, onde previsto)
A luz avisadora digital acende-se no modo intermitente e é visualizada
(para versões/mercados, onde previsto) uma mensagem específica no
display.
Conforme as versões, a luz avisadora digital pode piscar com as seguintes
modalidades:
- durante 1 minuto de duas em duas horas;
- durante ciclos de 3 minutos com intervalos de luz avisadora apagada de
5 segundos até que o óleo seja substituído.
Após a primeira sinalização, a cada arranque do motor, a luz avisadora
digital continuará a piscar nas modalidades indicadas anteriormente até
que o óleo seja substituído. O display mostra (para versões/mercados,
onde previsto), para além da luz avisadora, uma mensagem específica. O
acendimento da luz avisadora digital no modo intermitente não deve ser
considerado um defeito do veículo, mas serve para avisar o cliente que a
utilização normal do veículo levou à necessidade de substituir o óleo.
Lembramos que a degradação do óleo do motor é acelerada por uma
utilização do veículo em percursos breves, impedindo que o motor atinja a
temperatura de regime.
Dirigir-se o mais breve
possível à Rede de
Assistência Alfa Romeo
dedicada.
62)
82
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

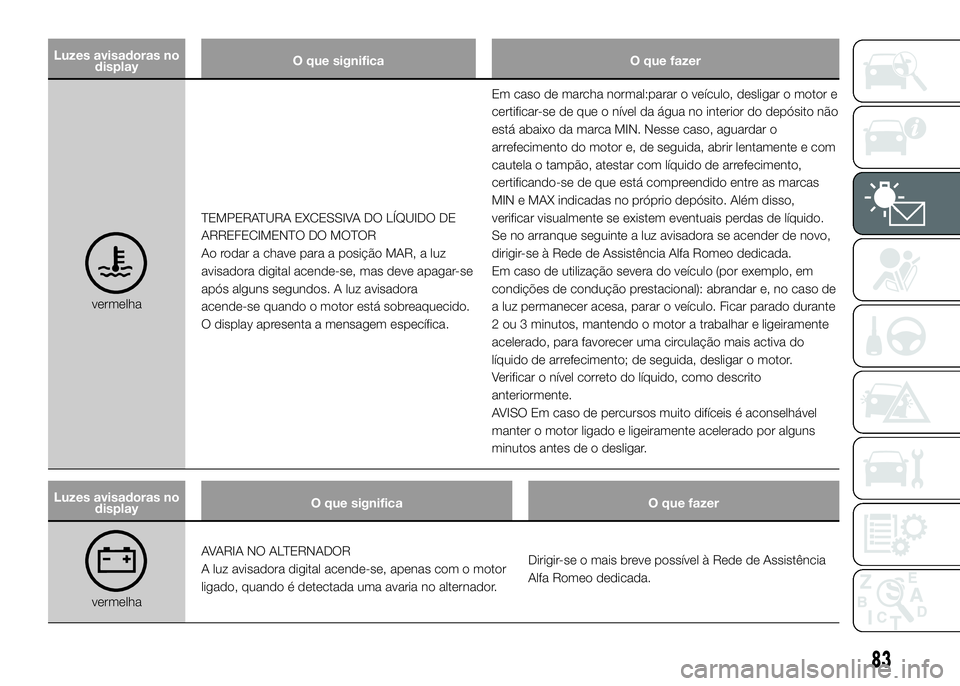

Luzes avisadoras no
displayO que significa O que fazer
vermelhaTEMPERATURA EXCESSIVA DO LÍQUIDO DE
ARREFECIMENTO DO MOTOR
Ao rodar a chave para a posição MAR, a luz
avisadora digital acende-se, mas deve apagar-se
após alguns segundos. A luz avisadora
acende-se quando o motor está sobreaquecido.
O display apresenta a mensagem específica.Em caso de marcha normal:parar o veículo, desligar o motor e
certificar-se de que o nível da água no interior do depósito não
está abaixo da marca MIN. Nesse caso, aguardar o
arrefecimento do motor e, de seguida, abrir lentamente e com
cautela o tampão, atestar com líquido de arrefecimento,
certificando-se de que está compreendido entre as marcas
MIN e MAX indicadas no próprio depósito. Além disso,
verificar visualmente se existem eventuais perdas de líquido.
Se no arranque seguinte a luz avisadora se acender de novo,
dirigir-se à Rede de Assistência Alfa Romeo dedicada.
Em caso de utilização severa do veículo (por exemplo, em
condições de condução prestacional): abrandar e, no caso de
a luz permanecer acesa, parar o veículo. Ficar parado durante
2 ou 3 minutos, mantendo o motor a trabalhar e ligeiramente
acelerado, para favorecer uma circulação mais activa do
líquido de arrefecimento; de seguida, desligar o motor.
Verificar o nível correto do líquido, como descrito
anteriormente.
AVISO Em caso de percursos muito difíceis é aconselhável
manter o motor ligado e ligeiramente acelerado por alguns
minutos antes de o desligar.
Luzes avisadoras no
displayO que significa O que fazer
vermelhaAVARIA NO ALTERNADOR
A luz avisadora digital acende-se, apenas com o motor
ligado, quando é detectada uma avaria no alternador.Dirigir-se o mais breve possível à Rede de Assistência
Alfa Romeo dedicada.
83

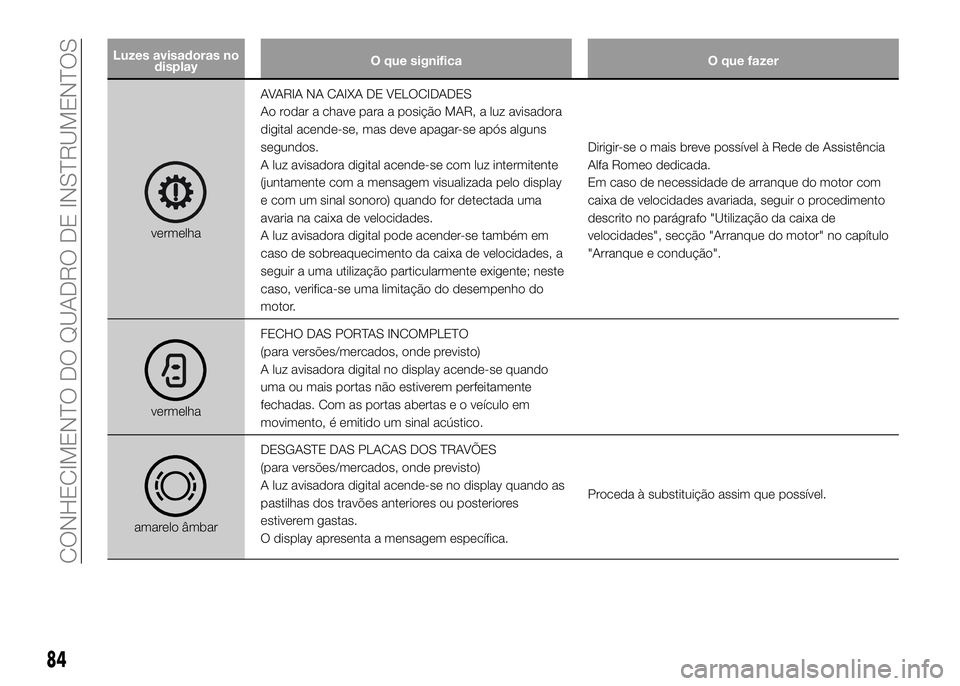

Luzes avisadoras no
displayO que significa O que fazer
vermelhaAVARIA NA CAIXA DE VELOCIDADES
Ao rodar a chave para a posição MAR, a luz avisadora
digital acende-se, mas deve apagar-se após alguns
segundos.
A luz avisadora digital acende-se com luz intermitente
(juntamente com a mensagem visualizada pelo display
e com um sinal sonoro) quando for detectada uma
avaria na caixa de velocidades.
A luz avisadora digital pode acender-se também em
caso de sobreaquecimento da caixa de velocidades, a
seguir a uma utilização particularmente exigente; neste
caso, verifica-se uma limitação do desempenho do
motor.Dirigir-se o mais breve possível à Rede de Assistência
Alfa Romeo dedicada.
Em caso de necessidade de arranque do motor com
caixa de velocidades avariada, seguir o procedimento
descrito no parágrafo "Utilização da caixa de
velocidades", secção "Arranque do motor" no capítulo
"Arranque e condução".
vermelhaFECHO DAS PORTAS INCOMPLETO
(para versões/mercados, onde previsto)
A luz avisadora digital no display acende-se quando
uma ou mais portas não estiverem perfeitamente
fechadas. Com as portas abertas e o veículo em
movimento, é emitido um sinal acústico.
amarelo âmbarDESGASTE DAS PLACAS DOS TRAVÕES
(para versões/mercados, onde previsto)
A luz avisadora digital acende-se no display quando as
pastilhas dos travões anteriores ou posteriores
estiverem gastas.
O display apresenta a mensagem específica.Proceda à substituição assim que possível.
84
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

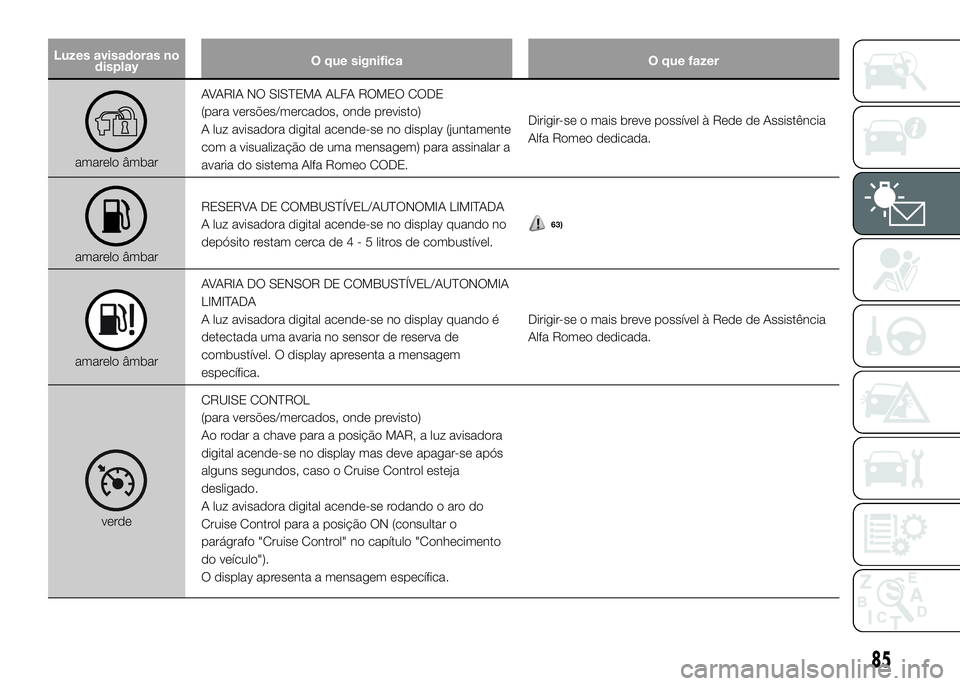

Luzes avisadoras no
displayO que significa O que fazer
amarelo âmbarAVARIA NO SISTEMA ALFA ROMEO CODE
(para versões/mercados, onde previsto)
A luz avisadora digital acende-se no display (juntamente
com a visualização de uma mensagem) para assinalar a
avaria do sistema Alfa Romeo CODE.Dirigir-se o mais breve possível à Rede de Assistência
Alfa Romeo dedicada.
amarelo âmbarRESERVA DE COMBUSTÍVEL/AUTONOMIA LIMITADA
A luz avisadora digital acende-se no display quando no
depósito restam cerca de4-5litros de combustível.
63)
amarelo âmbarAVARIA DO SENSOR DE COMBUSTÍVEL/AUTONOMIA
LIMITADA
A luz avisadora digital acende-se no display quando é
detectada uma avaria no sensor de reserva de
combustível. O display apresenta a mensagem
específica.Dirigir-se o mais breve possível à Rede de Assistência
Alfa Romeo dedicada.
verdeCRUISE CONTROL
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora
digital acende-se no display mas deve apagar-se após
alguns segundos, caso o Cruise Control esteja
desligado.
A luz avisadora digital acende-se rodando o aro do
Cruise Control para a posição ON (consultar o
parágrafo "Cruise Control" no capítulo "Conhecimento
do veículo").
O display apresenta a mensagem específica.
85

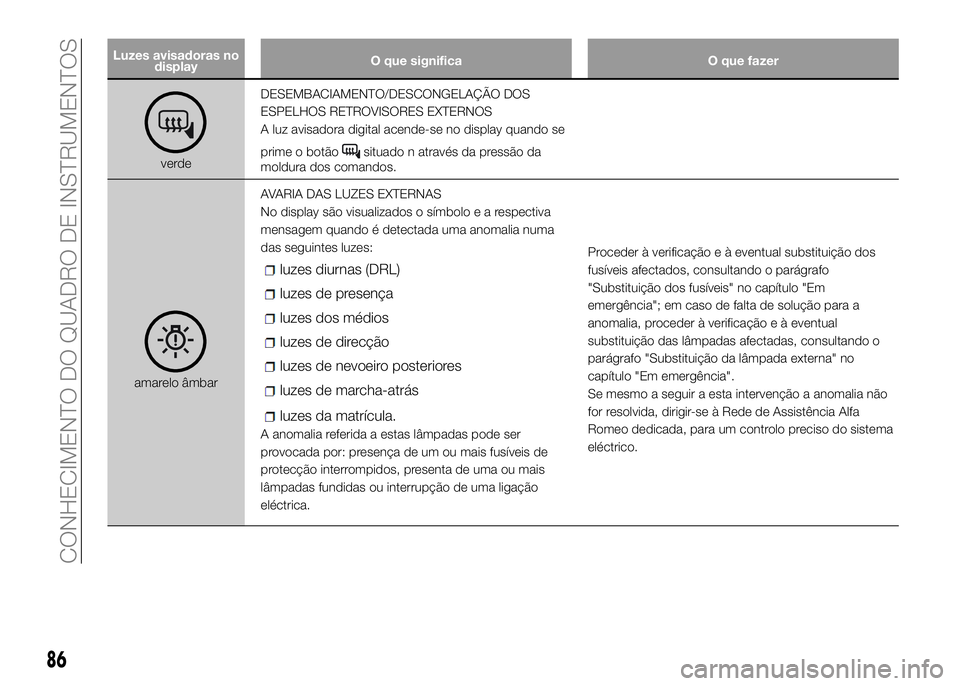

Luzes avisadoras no
displayO que significa O que fazer
verdeDESEMBACIAMENTO/DESCONGELAÇÃO DOS
ESPELHOS RETROVISORES EXTERNOS
A luz avisadora digital acende-se no display quando se
prime o botãosituado n através da pressão da
moldura dos comandos.
amarelo âmbarAVARIA DAS LUZES EXTERNAS
No display são visualizados o símboloearespectiva
mensagem quando é detectada uma anomalia numa
das seguintes luzes:
luzes diurnas (DRL)
luzes de presença
luzes dos médios
luzes de direcção
luzes de nevoeiro posteriores
luzes de marcha-atrás
luzes da matrícula.
A anomalia referida a estas lâmpadas pode ser
provocada por: presença de um ou mais fusíveis de
protecção interrompidos, presenta de uma ou mais
lâmpadas fundidas ou interrupção de uma ligação
eléctrica.Proceder à verificação e à eventual substituição dos
fusíveis afectados, consultando o parágrafo
"Substituição dos fusíveis" no capítulo "Em
emergência"; em caso de falta de solução para a
anomalia, proceder à verificação e à eventual
substituição das lâmpadas afectadas, consultando o
parágrafo "Substituição da lâmpada externa" no
capítulo "Em emergência".
Se mesmo a seguir a esta intervenção a anomalia não
for resolvida, dirigir-se à Rede de Assistência Alfa
Romeo dedicada, para um controlo preciso do sistema
eléctrico.
86

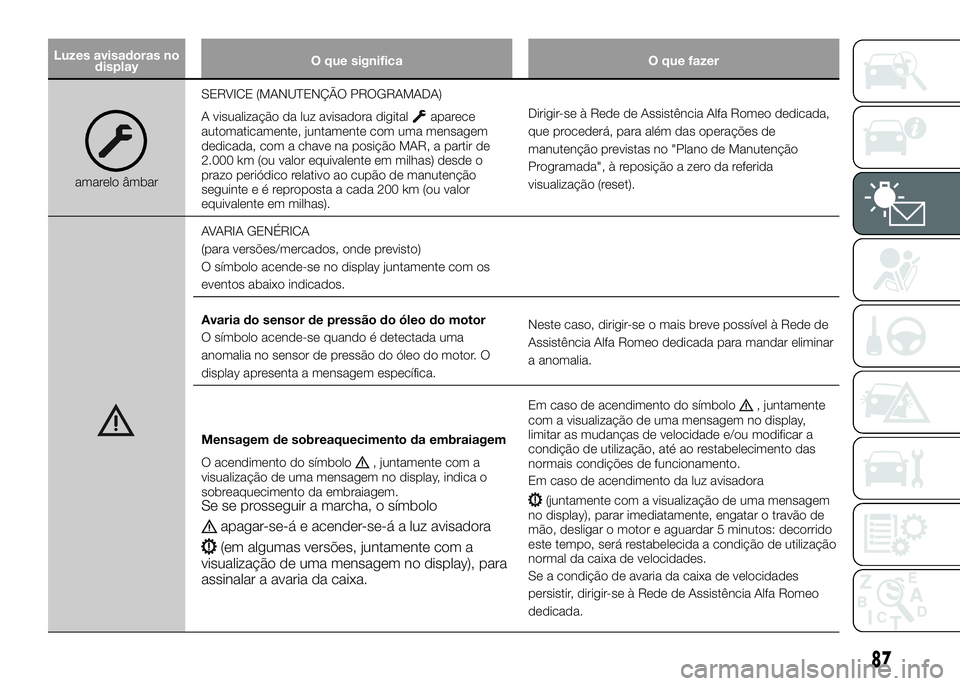

CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras no
displayO que significa O que fazer
amarelo âmbarSERVICE (MANUTENÇÃO PROGRAMADA)
A visualização da luz avisadora digital
aparece
automaticamente, juntamente com uma mensagem
dedicada, com a chave na posição MAR, a partir de
2.000 km (ou valor equivalente em milhas) desde o
prazo periódico relativo ao cupão de manutenção
seguinteeéreproposta a cada 200 km (ou valor
equivalente em milhas).Dirigir-se à Rede de Assistência Alfa Romeo dedicada,
que procederá, para além das operações de
manutenção previstas no "Plano de Manutenção
Programada", à reposição a zero da referida
visualização (reset).
AVARIA GENÉRICA
(para versões/mercados, onde previsto)
O símbolo acende-se no display juntamente com os
eventos abaixo indicados.
Avaria do sensor de pressão do óleo do motor
O símbolo acende-se quando é detectada uma
anomalia no sensor de pressão do óleo do motor. O
display apresenta a mensagem específica.Neste caso, dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada para mandar eliminar
a anomalia.
Mensagem de sobreaquecimento da embraiagem
O acendimento do símbolo
, juntamente com a
visualização de uma mensagem no display, indica o
sobreaquecimento da embraiagem.
Se se prosseguir a marcha, o símbolo
apagar-se-á e acender-se-á a luz avisadora
(em algumas versões, juntamente com a
visualização de uma mensagem no display), para
assinalar a avaria da caixa.
Em caso de acendimento do símbolo, juntamente
com a visualização de uma mensagem no display,
limitar as mudanças de velocidade e/ou modificar a
condição de utilização, até ao restabelecimento das
normais condições de funcionamento.
Em caso de acendimento da luz avisadora
(juntamente com a visualização de uma mensagem
no display), parar imediatamente, engatar o travão de
mão, desligar o motor e aguardar 5 minutos: decorrido
este tempo, será restabelecida a condição de utilização
normal da caixa de velocidades.
Se a condição de avaria da caixa de velocidades
persistir, dirigir-se à Rede de Assistência Alfa Romeo
dedicada.
87
