Alfa Romeo 4C 2016 Manual de Uso e Manutenção (in Portuguese)

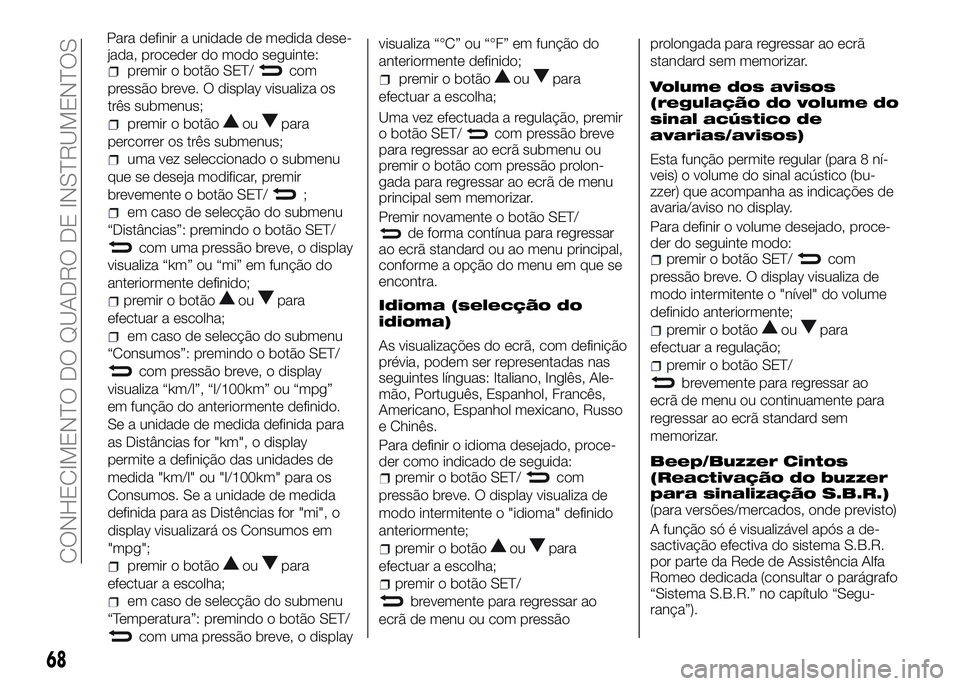

jada, proceder do modo seguinte:premir o botão SET/com
pressão breve. O display visualiza os
três submenus;
premir o botãooupara
percorrer os três submenus;
uma vez seleccionado o submenu
que se deseja modificar, premir
brevemente o botão SET/
;
em caso de selecção do submenu
“Distâncias”: premindo o botão SET/
com uma pressão breve, o display
visualiza “km” ou “mi” em função do
anteriormente definido;
premir o botãooupara
efectuar a escolha;
em caso de selecção do submenu
“Consumos”: premindo o botão SET/
com pressão breve, o display
visualiza “km/l”, “l/100km” ou “mpg”
em função do anteriormente definido.
Se a unidade de medida definida para
as Distâncias for "km", o display
permite a definição das unidades de
medida "km/l" ou "l/100km" para os
Consumos. Se a unidade de medida
definida para as Distências for "mi", o
display visualizará os Consumos em
"mpg";
premir o botãooupara
efectuar a escolha;
em caso de selecção do submenu
“Temperatura”: premindo o botão SET/
com uma pressão breve, o displayvisualiza “°C” ou “°F” em função do
anteriormente definido;
premir o botãooupara
efectuar a escolha;
Uma vez efectuada a regulação, premir
o botão SET/
com pressão breve
para regressar ao ecrã submenu ou
premir o botão com pressão prolon-
gada para regressar ao ecrã de menu
principal sem memorizar.
Premir novamente o botão SET/
de forma contínua para regressar
ao ecrã standard ou ao menu principal,
conforme a opção do menu em que se
encontra.
Idioma (selecção do
idioma)
As visualizações do ecrã, com definição
prévia, podem ser representadas nas
seguintes línguas: Italiano, Inglês, Ale-
mão, Português, Espanhol, Francês,
Americano, Espanhol mexicano, Russo
e Chinês.
Para definir o idioma desejado, proce-
der como indicado de seguida:
premir o botão SET/com
pressão breve. O display visualiza de
modo intermitente o "idioma" definido
anteriormente;
premir o botãooupara
efectuar a escolha;
premir o botão SET/
brevemente para regressar ao
ecrã de menu ou com pressãoprolongada para regressar ao ecrã
standard sem memorizar.
Volume dos avisos
(regulação do volume do
sinal acústico de
avarias/avisos)
Esta função permite regular (para 8 ní-
veis) o volume do sinal acústico (bu-
zzer) que acompanha as indicações de
avaria/aviso no display.
Para definir o volume desejado, proce-
der do seguinte modo:
premir o botão SET/com
pressão breve. O display visualiza de
modo intermitente o "nível" do volume
definido anteriormente;
premir o botãooupara
efectuar a regulação;
premir o botão SET/
brevemente para regressar ao
ecrã de menu ou continuamente para
regressar ao ecrã standard sem
memorizar.
Beep/Buzzer Cintos
(Reactivação do buzzer
para sinalização S.B.R.)
(para versões/mercados, onde previsto)
A função só é visualizável após a de-
sactivação efectiva do sistema S.B.R.
por parte da Rede de Assistência Alfa
Romeo dedicada (consultar o parágrafo
“Sistema S.B.R.” no capítulo “Segu-
rança”).
68
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
Para definir a unidade de medida dese-

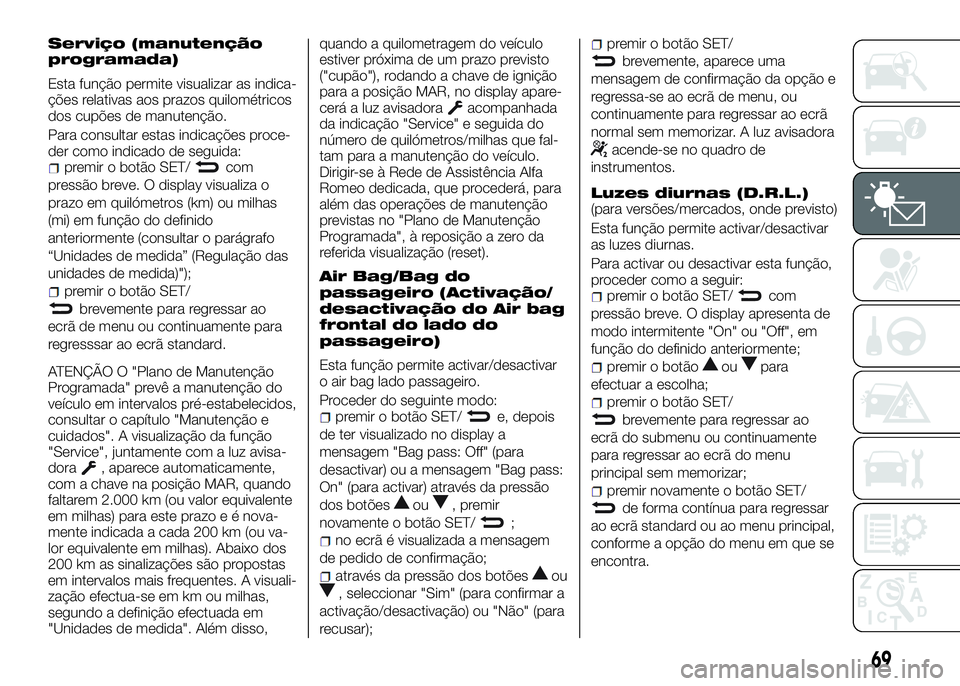

Serviço (manutenção
programada)
Esta função permite visualizar as indica-
ções relativas aos prazos quilométricos
dos cupões de manutenção.
Para consultar estas indicações proce-
der como indicado de seguida:
premir o botão SET/com
pressão breve. O display visualiza o
prazo em quilómetros (km) ou milhas
(mi) em função do definido
anteriormente (consultar o parágrafo
“Unidades de medida” (Regulação das
unidades de medida)");
premir o botão SET/
brevemente para regressar ao
ecrã de menu ou continuamente para
regresssar ao ecrã standard.
ATENÇÃO O "Plano de Manutenção
Programada" prevê a manutenção do
veículo em intervalos pré-estabelecidos,
consultar o capítulo "Manutenção e
cuidados". A visualização da função
"Service", juntamente com a luz avisa-
dora
, aparece automaticamente,
com a chave na posição MAR, quando
faltarem 2.000 km (ou valor equivalente
em milhas) para este prazo e é nova-
mente indicada a cada 200 km (ou va-
lor equivalente em milhas). Abaixo dos
200 km as sinalizações são propostas
em intervalos mais frequentes. A visuali-
zação efectua-se em km ou milhas,
segundo a definição efectuada em
"Unidades de medida". Além disso,quando a quilometragem do veículo
estiver próxima de um prazo previsto
("cupão"), rodando a chave de ignição
para a posição MAR, no display apare-
cerá a luz avisadora
acompanhada
da indicação "Service" e seguida do
número de quilómetros/milhas que fal-
tam para a manutenção do veículo.
Dirigir-se à Rede de Assistência Alfa
Romeo dedicada, que procederá, para
além das operações de manutenção
previstas no "Plano de Manutenção
Programada", à reposição a zero da
referida visualização (reset).

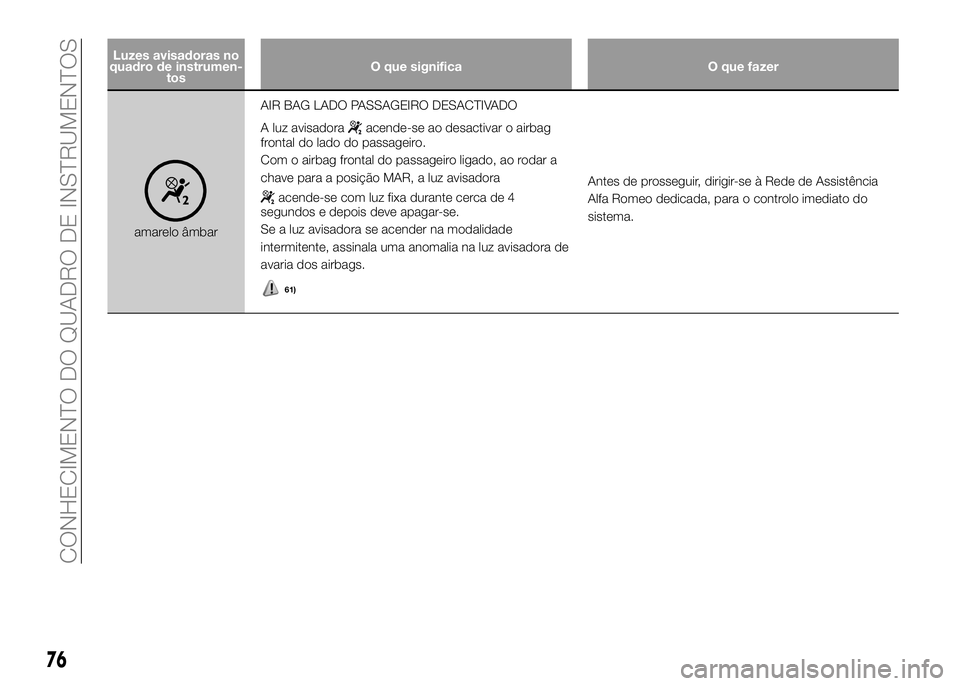

Air Bag/Bag do
passageiro (Activação/
desactivação do Air bag
frontal do lado do
passageiro)
Esta função permite activar/desactivar
o air bag lado passageiro.
Proceder do seguinte modo:
premir o botão SET/e, depois
de ter visualizado no display a
mensagem "Bag pass: Off" (para
desactivar) ou a mensagem "Bag pass:
On" (para activar) através da pressão
dos botões
ou, premir
novamente o botão SET/
;
no ecrã é visualizada a mensagem
de pedido de confirmação;
através da pressão dos botõesou
, seleccionar "Sim" (para confirmar a
activação/desactivação) ou "Não" (para
recusar);
premir o botão SET/
brevemente, aparece uma
mensagem de confirmação da opção e
regressa-se ao ecrã de menu, ou
continuamente para regressar ao ecrã
normal sem memorizar. A luz avisadora
acende-se no quadro de
instrumentos.
Luzes diurnas (D.R.L.)(para versões/mercados, onde previsto)
Esta função permite activar/desactivar
as luzes diurnas.
Para activar ou desactivar esta função,
proceder como a seguir:
premir o botão SET/com
pressão breve. O display apresenta de
modo intermitente "On" ou "Off", em
função do definido anteriormente;
premir o botãooupara
efectuar a escolha;
premir o botão SET/
brevemente para regressar ao
ecrã do submenu ou continuamente
para regressar ao ecrã do menu
principal sem memorizar;
premir novamente o botão SET/
de forma contínua para regressar
ao ecrã standard ou ao menu principal,
conforme a opção do menu em que se
encontra.
69

Saída do Menu
Última função que encerra o ciclo de
definições listadas no ecrã de menu.
Premir brevemente o botão SET/
,
o display regressa ao ecrã normal sem
memorizar.
Ao premir o botão
, o display re-
gressa à primeira opção do menu.
TRIP COMPUTER
O "Trip computer" permite visualizar,
com a chave de arranque na posição
MAR, as medidas relativas ao estado
de funcionamento do veículo.
Esta função é caracteriza.se por duas
memórias separadas, denominadas
"Trip A" e "Trip B", nas quais são regis-
tados os dados das "missões comple-
tas" do veículo (viagens), de modo in-
dependente uns dos outros.
Ambas as memórias podem ser reini-
ciadas: reset - início de uma nova mis-
são.
O “Trip A” permite a visualização da
seguinte informação:
Autonomia
Distância percorrida
Consumo médio
Consumo instantâneo
Velocidade média
Tempo de viagem (duração da
condução).
O "Trip B" permite a visualização dos
seguintes valores:
Distância percorrida B
Consumo médio B
Velocidade média B
Tempo de viagem B (duração da
condução).
O "Trip B" é uma função que se pode
excluir (ver o parágrafo "Activação/
DadosTripB (Habilitação do Trip B)"). Os
valores "Autonomia" e "Consumo ins-tantâneo" não podem ser repostos a
zero.
GRANDEZAS
VISUALIZADAS
Autonomia
Indica a distância que ainda pode ser
percorrida com o combustível presente
no depósito, partindo do princípio que
se mantém o mesmo tipo de condu-
ção.
No display aparece a indicação “----”
quando se verificam os seguintes even-
tos:
valor de autonomia inferior a 50 km
(ou 30 mi)
em caso de paragem do veículo
com o motor ligado por um tempo
prolongado.
ATENÇÃO A variação do valor de auto-
nomia pode ser influenciada por dife-
rentes factores: estilo de condução,
tipo de percurso (auto-estrada, urbano,
secundário, etc.), condições de utiliza-
ção do veículo (carga transportada,
pressão dos pneus, etc.). Assim, a pro-
gramação de uma viagem deve ter em
conta o descrito.
Distância percorrida
Indica a distância percorrida desde o
início da nova missão.
Consumo médio
Representa a média dos consumos
desde o início da nova viagem.
70
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

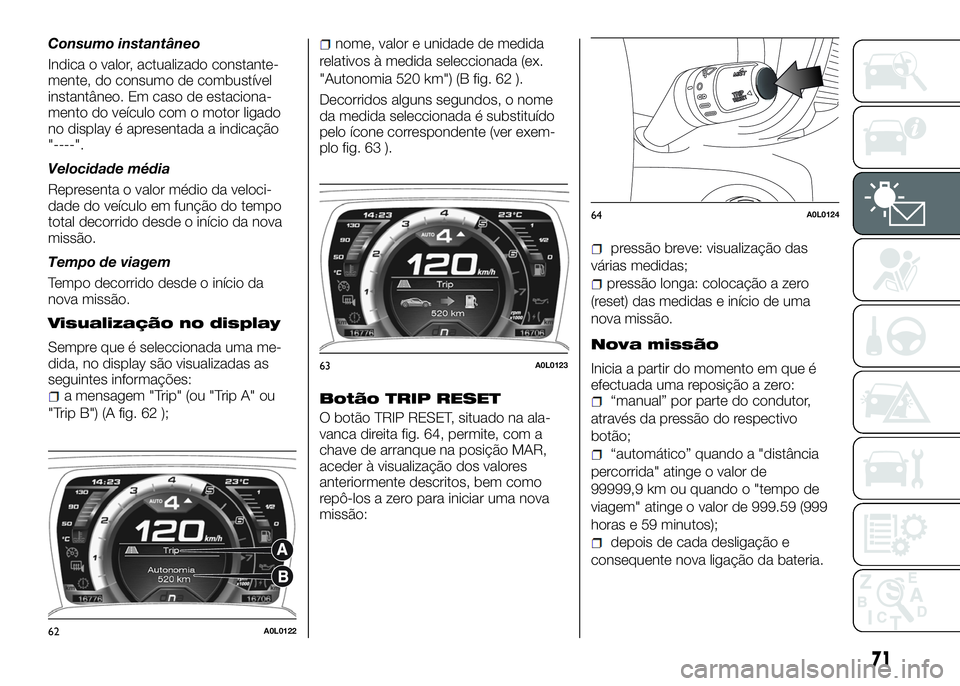

Consumo instantâneo
Indica o valor, actualizado constante-
mente, do consumo de combustível
instantâneo. Em caso de estaciona-
mento do veículo com o motor ligado
no display é apresentada a indicação
"----".
Velocidade média
Representa o valor médio da veloci-
dade do veículo em função do tempo
total decorrido desde o início da nova
missão.
Tempo de viagem
Tempo decorrido desde o início da
nova missão.
Visualização no display
Sempre que é seleccionada uma me-
dida, no display são visualizadas as
seguintes informações:
a mensagem "Trip" (ou "Trip A" ou
"Trip B") (A fig. 62 );
nome, valor e unidade de medida
relativos à medida seleccionada (ex.
"Autonomia 520 km") (B fig. 62 ).
Decorridos alguns segundos, o nome
da medida seleccionada é substituído
pelo ícone correspondente (ver exem-
plo fig. 63 ).
Botão TRIP RESET
O botão TRIP RESET, situado na ala-
vanca direita fig. 64, permite, com a
chave de arranque na posição MAR,
aceder à visualização dos valores
anteriormente descritos, bem como
repô-los a zero para iniciar uma nova
missão:
pressão breve: visualização das
várias medidas;
pressão longa: colocação a zero
(reset) das medidas e início de uma
nova missão.
Nova missão
Inicia a partir do momento em que é
efectuada uma reposição a zero:
“manual” por parte do condutor,
através da pressão do respectivo
botão;
“automático” quando a "distância
percorrida" atinge o valor de
99999,9 km ou quando o "tempo de
viagem" atinge o valor de 999.59 (999
horas e 59 minutos);
depois de cada desligação e
consequente nova ligação da bateria.
62A0L0122
63A0L0123
64A0L0124
71

o reset apenas dos valores relativos à
missão visualizada.
Procedimento de início
da viagem
Com a chave de ignição na posição
MAR, fazer a reposição a zero (reset)
premindo e mantendo premido o botão
TRIP RESET durante mais de 2
segundos.
Saída do Trip
Sai-se automaticamente da função Trip
quando se visualizam todas as medidas
ou mantendo premido o botão SET/
durante mais de 1 segundo.
72
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

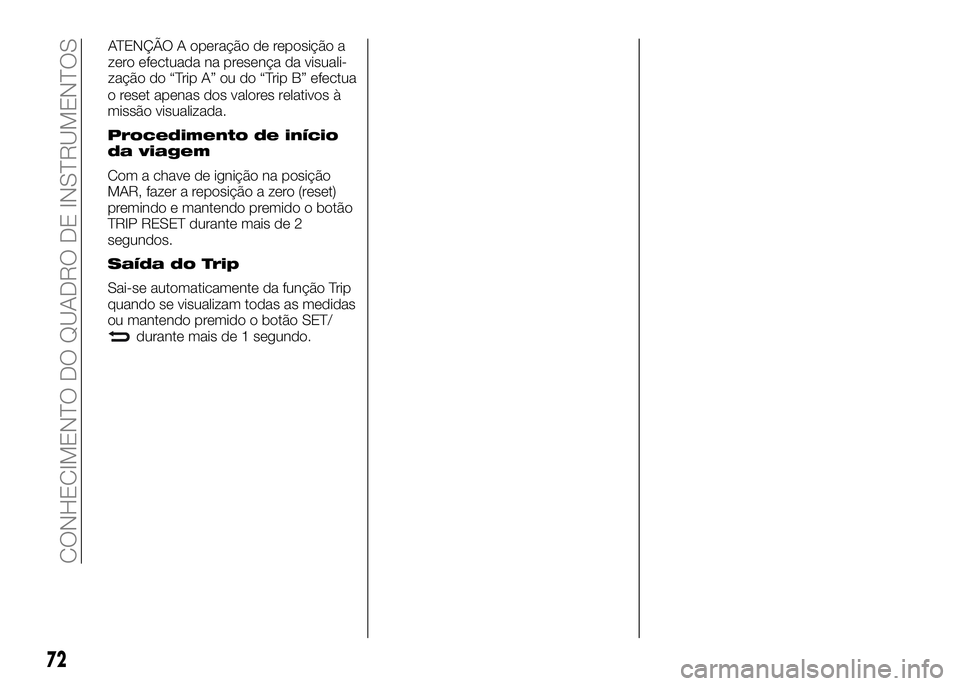

ATENÇÃO A operação de reposição a
zero efectuada na presença da visuali-
zação do “Trip A” ou do “Trip B” efectua

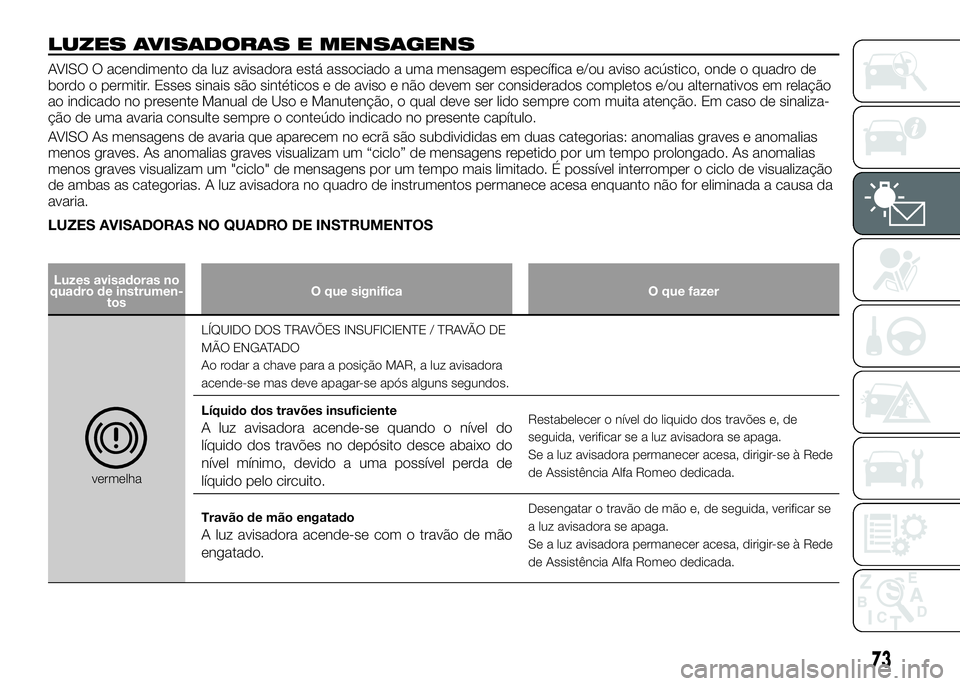

LUZES AVISADORAS E MENSAGENS
AVISO O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso acústico, onde o quadro de
bordo o permitir. Esses sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em relação
ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso de sinaliza-
ção de uma avaria consulte sempre o conteúdo indicado no presente capítulo.
AVISO As mensagens de avaria que aparecem no ecrã são subdivididas em duas categorias: anomalias graves e anomalias
menos graves. As anomalias graves visualizam um “ciclo” de mensagens repetido por um tempo prolongado. As anomalias
menos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de visualização
de ambas as categorias. A luz avisadora no quadro de instrumentos permanece acesa enquanto não for eliminada a causa da
avaria.
LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE / TRAVÃO DE
MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se mas deve apagar-se após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do
líquido dos travões no depósito desce abaixo do
nível mínimo, devido a uma possível perda de
líquido pelo circuito.Restabelecer o nível do liquido dos travões e, de
seguida, verificar se a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirigir-se à Rede
de Assistência Alfa Romeo dedicada.
Travão de mão engatado
A luz avisadora acende-se com o travão de mão
engatado.
Desengatar o travão de mão e, de seguida, verificar se
a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirigir-se à Rede
de Assistência Alfa Romeo dedicada.
73

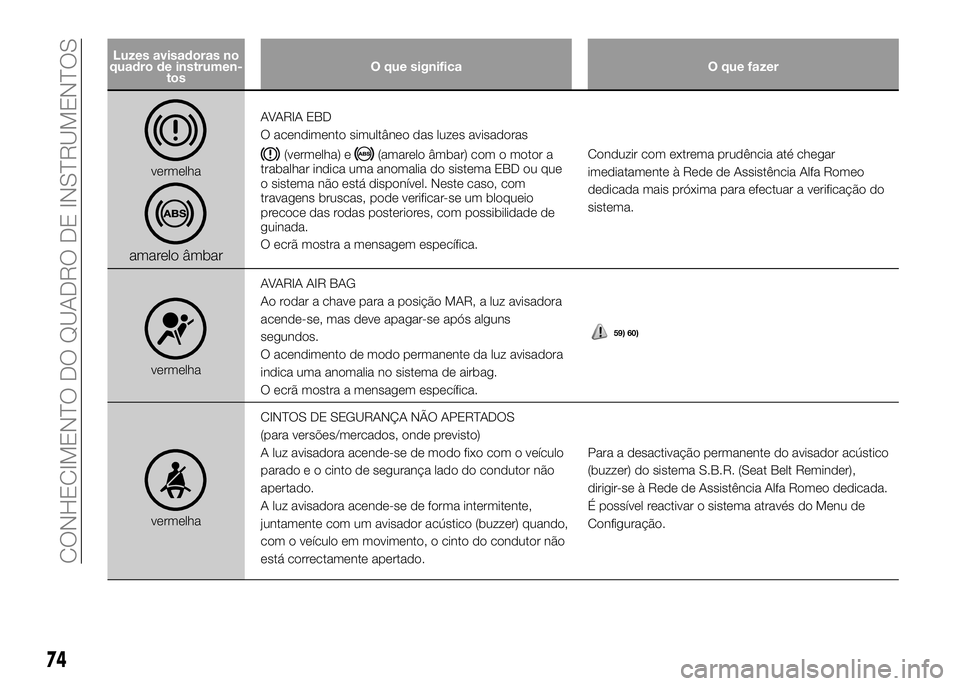

Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
vermelha
amarelo âmbar
AVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha) e(amarelo âmbar) com o motor a
trabalhar indica uma anomalia do sistema EBD ou que
o sistema não está disponível. Neste caso, com
travagens bruscas, pode verificar-se um bloqueio
precoce das rodas posteriores, com possibilidade de
guinada.
O ecrã mostra a mensagem específica.Conduzir com extrema prudência até chegar
imediatamente à Rede de Assistência Alfa Romeo
dedicada mais próxima para efectuar a verificação do
sistema.
vermelhaAVARIA AIR BAG
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns
segundos.
O acendimento de modo permanente da luz avisadora
indica uma anomalia no sistema de airbag.
O ecrã mostra a mensagem específica.
vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o veículo
parado e o cinto de segurança lado do condutor não
apertado.
A luz avisadora acende-se de forma intermitente,
juntamente com um avisador acústico (buzzer) quando,
com o veículo em movimento, o cinto do condutor não
está correctamente apertado.Para a desactivação permanente do avisador acústico
(buzzer) do sistema S.B.R. (Seat Belt Reminder),
dirigir-se à Rede de Assistência Alfa Romeo dedicada.
É possível reactivar o sistema através do Menu de
Configuração.
74
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
59) 60)

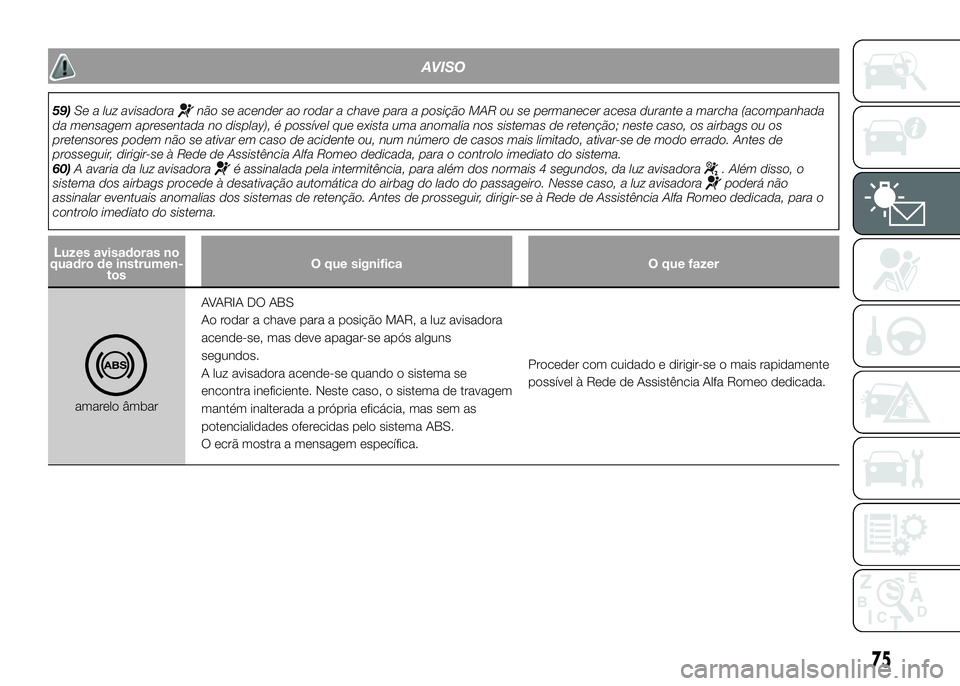

AVISO
59)Se a luz avisadoranão se acender ao rodar a chave para a posição MAR ou se permanecer acesa durante a marcha (acompanhada
da mensagem apresentada no display), é possível que exista uma anomalia nos sistemas de retenção; neste caso, os airbags ou os
pretensores podem não se ativar em caso de acidente ou, num número de casos mais limitado, ativar-se de modo errado. Antes de
prosseguir, dirigir-se à Rede de Assistência Alfa Romeo dedicada, para o controlo imediato do sistema.
60)A avaria da luz avisadora
é assinalada pela intermitência, para além dos normais 4 segundos, da luz avisadora. Além disso, o
sistema dos airbags procede à desativação automática do airbag do lado do passageiro. Nesse caso, a luz avisadorapoderá não
assinalar eventuais anomalias dos sistemas de retenção. Antes de prosseguir, dirigir-se à Rede de Assistência Alfa Romeo dedicada, para o
controlo imediato do sistema.
Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
amarelo âmbarAVARIA DO ABS
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns
segundos.
A luz avisadora acende-se quando o sistema se
encontra ineficiente. Neste caso, o sistema de travagem
mantém inalterada a própria eficácia, mas sem as
potencialidades oferecidas pelo sistema ABS.
O ecrã mostra a mensagem específica.Proceder com cuidado e dirigir-se o mais rapidamente
possível à Rede de Assistência Alfa Romeo dedicada.
75

Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
amarelo âmbarAIR BAG LADO PASSAGEIRO DESACTIVADO
A luz avisadora
acende-se ao desactivar o airbag
frontal do lado do passageiro.
Com o airbag frontal do passageiro ligado, ao rodar a
chave para a posição MAR, a luz avisadora
acende-se com luz fixa durante cerca de 4
segundos e depois deve apagar-se.
Se a luz avisadora se acender na modalidade
intermitente, assinala uma anomalia na luz avisadora de
avaria dos airbags.Antes de prosseguir, dirigir-se à Rede de Assistência
Alfa Romeo dedicada, para o controlo imediato do
sistema.
76
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
61)

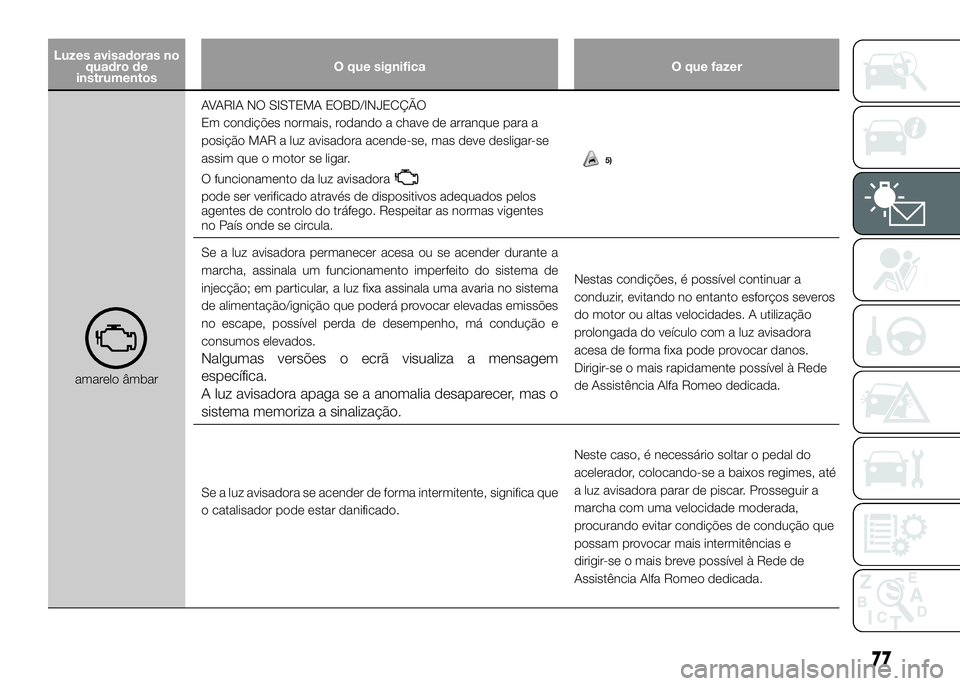

Luzes avisadoras no
quadro de
instrumentosO que significa O que fazer
amarelo âmbarAVARIA NO SISTEMA EOBD/INJECÇÃO
Em condições normais, rodando a chave de arranque para a
posição MAR a luz avisadora acende-se, mas deve desligar-se
assim que o motor se ligar.
O funcionamento da luz avisadora
pode ser verificado através de dispositivos adequados pelos
agentes de controlo do tráfego. Respeitar as normas vigentes
no País onde se circula.
Se a luz avisadora permanecer acesa ou se acender durante a
marcha, assinala um funcionamento imperfeito do sistema de
injecção; em particular, a luz fixa assinala uma avaria no sistema
de alimentação/ignição que poderá provocar elevadas emissões
no escape, possível perda de desempenho, má condução e
consumos elevados.
Nalgumas versões o ecrã visualiza a mensagem
específica.
A luz avisadora apaga se a anomalia desaparecer, mas o
sistema memoriza a sinalização.
Nestas condições, é possível continuar a
conduzir, evitando no entanto esforços severos
do motor ou altas velocidades. A utilização
prolongada do veículo com a luz avisadora
acesa de forma fixa pode provocar danos.
Dirigir-se o mais rapidamente possível à Rede
de Assistência Alfa Romeo dedicada.
Se a luz avisadora se acender de forma intermitente, significa que
o catalisador pode estar danificado.Neste caso, é necessário soltar o pedal do
acelerador, colocando-se a baixos regimes, até
a luz avisadora parar de piscar. Prosseguir a
marcha com uma velocidade moderada,
procurando evitar condições de condução que
possam provocar mais intermitências e
dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo dedicada.
77
5)
