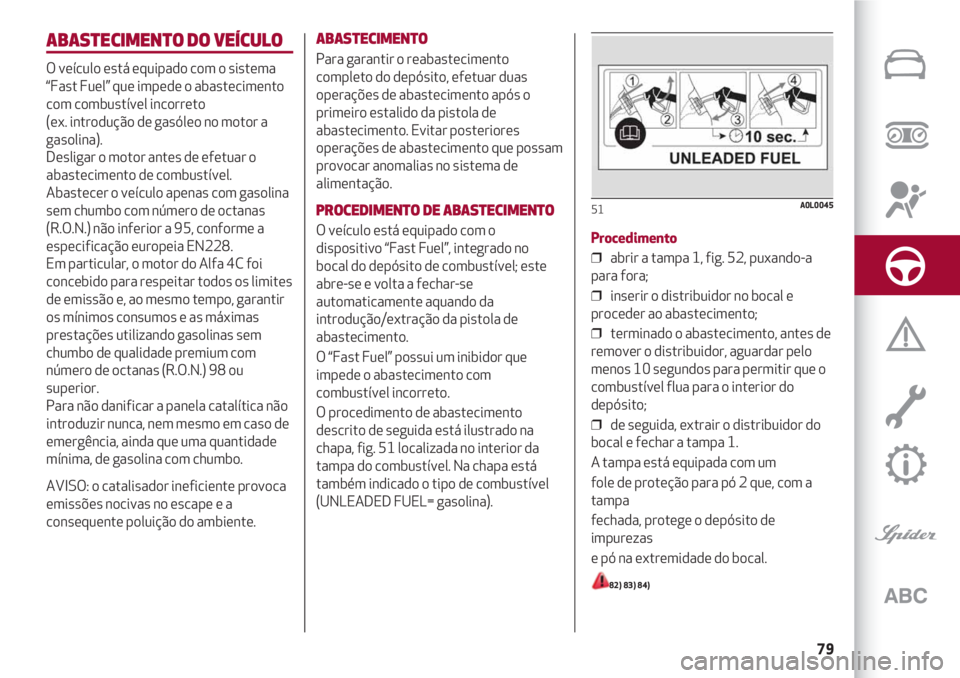

ABASTECIMENTO DO VEÍCULO
O veículo está equipado com o sistema
“Fast Fuel” que impede o abastecimento
com combustível incorreto
(ex. introdução de gasóleo no motor a
gasolina).
Desligar o motor antes de efetuar o
abastecimento de combustível.
Abastecer o veículo apenas com gasolina
sem chumbo com número de octanas
(R.O.N.) não inferior a 95, conforme a
especificação europeia EN228.
Em particular, o motor do Alfa 4C foi
concebido para respeitar todos os limites
de emissão e, ao mesmo tempo, garantir
os mínimos consumos e as máximas
prestações utilizando gasolinas sem
chumbo de qualidade premium com
número de octanas (R.O.N.) 98 ou
superior.
Para não danificar a panela catalítica não
introduzir nunca, nem mesmo em caso de
emergência, ainda que uma quantidade
mínima, de gasolina com chumbo.
AVISO: o catalisador ineficiente provoca
emissões nocivas no escape e a
consequente poluição do ambiente.
ABASTECIMENTO
Para garantir o reabastecimento
completo do depósito, efetuar duas
operações de abastecimento após o
primeiro estalido da pistola de
abastecimento. Evitar posteriores
operações de abastecimento que possam
provocar anomalias no sistema de
alimentação.
PROCEDIMENTO DE ABASTECIMENTO
O veículo está equipado com o
dispositivo “Fast Fuel”, integrado no
bocal do depósito de combustível; este
abre-se e volta a fechar-se
automaticamente aquando da
introdução/extração da pistola de
abastecimento.
O “Fast Fuel” possui um inibidor que
impede o abastecimento com
combustível incorreto.
O procedimento de abastecimento
descrito de seguida está ilustrado na
chapa, fig. 51 localizada no interior da
tampa do combustível. Na chapa está
também indicado o tipo de combustível
(UNLEADED FUEL= gasolina).Procedimento
❒ abrir a tampa 1, fig. 52, puxando-a
para fora;
❒ inserir o distribuidor no bocal e
proceder ao abastecimento;
❒ terminado o abastecimento, antes de
remover o distribuidor, aguardar pelo
menos 10 segundos para permitir que o
combustível flua para o interior do
depósito;
❒ de seguida, extrair o distribuidor do
bocal e fechar a tampa 1.
A tampa está equipada com um
fole de proteção para pó 2 que, com a
tampa
fechada, protege o depósito de
impurezas
e pó na extremidade do bocal.
82) 83) 84)
51A0L0045

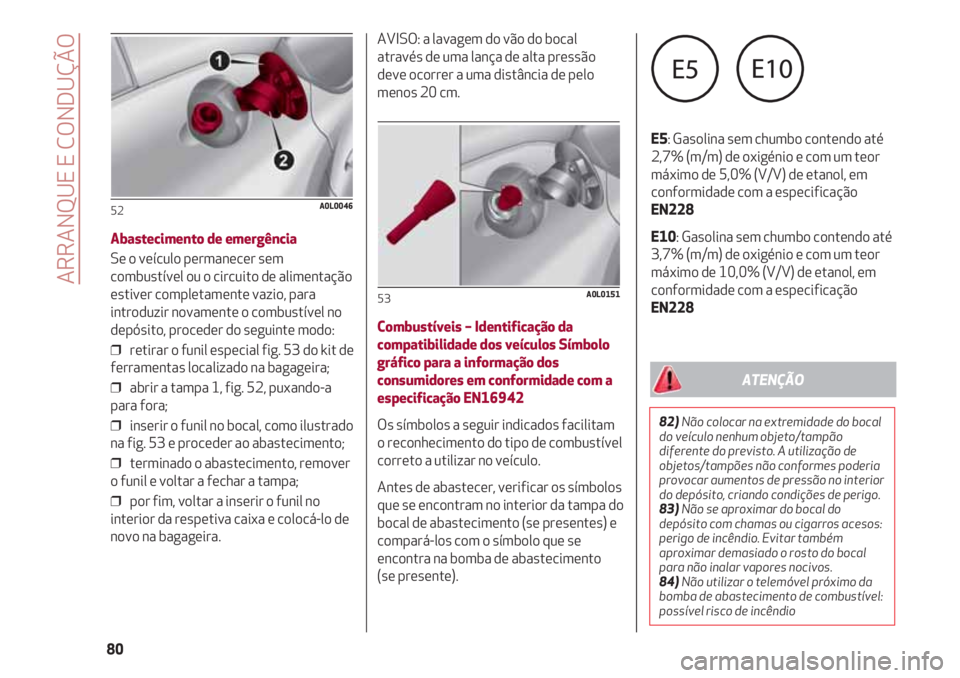

ARRANQUE E CONDUÇÃO
80
Abastecimento de emergência
Se o veículo permanecer sem
combustível ou o circuito de alimentação
estiver completamente vazio, para
introduzir novamente o combustível no
depósito, proceder do seguinte modo:
❒ retirar o funil especial fig. 53 do kit de
ferramentas localizado na bagageira;
❒ abrir a tampa 1, fig. 52, puxando-a
para fora;
❒ inserir o funil no bocal, como ilustrado
na fig. 53 e proceder ao abastecimento;
❒ terminado o abastecimento, remover
o funil e voltar a fechar a tampa;
❒ por fim, voltar a inserir o funil no
interior da respetiva caixa e colocá-lo de
novo na bagageira.
52A0L0046
AVISO: a lavagem do vão do bocal
através de uma lança de alta pressão
deve ocorrer a uma distância de pelo
menos 20 cm.
Combustíveis – Identificação da
compatibilidade dos veículos Símbolo
gráfico para a informação dos
consumidores em conformidade com a
especificação EN16942
Os símbolos a seguir indicados facilitam
o reconhecimento do tipo de combustível
correto a utilizar no veículo.
Antes de abastecer, verificar os símbolos
que se encontram no interior da tampa do
bocal de abastecimento (se presentes) e
compará-los com o símbolo que se
encontra na bomba de abastecimento
(se presente).
53A0L0151
82)Não colocar na extremidade do bocal
do veículo nenhum objeto/tampão
diferente do previsto. A utilização de
objetos/tampões não conformes poderia
provocar aumentos de pressão no interior
do depósito, criando condições de perigo.
83)Não se aproximar do bocal do
depósito com chamas ou cigarros acesos:
perigo de incêndio. Evitar também
aproximar demasiado o rosto do bocal
para não inalar vapores nocivos.
84)Não utilizar o telemóvel próximo da
bomba de abastecimento de combustível:
possível risco de incêndio
ATENÇÃO
E5: Gasolina sem chumbo contendo até
2,7% (m/m) de oxigénio e com um teor
máximo de 5,0% (V/V) de etanol, em
conformidade com a especificação
EN228
E10: Gasolina sem chumbo contendo até
3,7% (m/m) de oxigénio e com um teor
máximo de 10,0% (V/V) de etanol, em
conformidade com a especificação
EN228

EM EMERGÊNCIA
LUZES DE EMERGÊNCIA .................................................................................... 82
SUBSTITUIÇÃO DE UMA LÂMPADA ............................................................ 82
SUBSTITUIÇÃO DE UMA LÂMPADA EXTERNA ..................................... 84
SUBSTITUIÇÃO DOS FUSÍVEIS........................................................................ 87
SUBSTITUIÇÃO DE UMA RODA ....................................................................... 90
Kit “Fix&Go Automatic”.......................................................................................... 94
ARRANQUE DE EMERGÊNCIA .......................................................................... 97
SISTEMA DE CORTE DE COMBUSTÍVEL ................................................... 98
REBOQUE DO VEÍCULO. ....................................................................................... 99
Um pneu furado ou uma lâmpada fundida?
Pode acontecer que alguns inconvenientes
perturbem a nossa viagem.
As páginas dedicadas à emergência podem ser de ajuda para
enfrentar autonomamente e tranquilamente as situações críticas.
Em situações de emergência, é aconselhável ligar para o número
verde indicado no Manual de Garantia. É também possível
ligar para o número verde universal, nacional ou internacional
para procurar a Rede de Assistência Alfa Romeo mais próxima.

EM EMERGÊNCIA
82
LUZES DE EMERGÊNCIA
FUNCIONAMENTO
Premir o interruptor 1 fig. 54 para
ligar/desligar as luzes.
Com as luzes de emergência ligadas, no
quadro acendem-se as luzes avisadoras
Ÿe Δ.
85)
54A0L0023
SUBSTITUIÇÃO DE
UMA LÂMPADA
86) 87) 88)
9)
INDICAÇÕES GERAIS
❒ Antes de substituir uma lâmpada
certificar-se de que os respetivos
contactos não estão oxidados e que o
respetivo fusível está íntegro: para a
localização dos fusíveis, consultar o
parágrafo “Substituição dos fusíveis”
neste capítulo;
❒ substituir as lâmpadas queimadas por
outras do mesmo tipo e potência;
❒ depois de substituir uma lâmpada dos
faróis, verificar sempre a sua correta
orientação;
AVISO: quando o clima é frio ou húmido
ou após uma chuva forte ou lavagem, a
superfície dos faróis ou das luzes
traseiras pode embaciar-se e/ou formar
gotas de condensação no lado interior.
Trata-se de um fenómeno natural devido
à diferença de temperatura e de
humidade entre o interior e o exterior do
vidro; todavia, este fenómeno não indica
uma anomalia e não compromete o
normal funcionamento dos dispositivos
de iluminação.
85)O uso das luzes de emergência é
regulamentado pelo Código da Estrada
do País em que se encontra: observar as
prescrições.
ATENÇÃO
86)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem ter em conta as
características técnicas do sistema
podem causar anomalias de
funcionamento com riscos de incêndio.
87) As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
88) Devido à elevada tensão de
alimentação, a eventual substituição de
uma lâmpada de descarga de gás (Bi-
Xénon) deve ser efetuada apenas por
pessoal especializado: perigo de morte!
Dirigir-se à Rede de Assistência Alfa
Romeo dedicada.
ATENÇÃO
9)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da
lâmpada. Em caso de contacto acidental,
esfregar a lâmpada com um pano com
álcool e deixar secar.
AVISO
O embaciamento desaparece
rapidamente acendendo os faróis, a
partir do centro do difusor, estendendo-se
progressivamente para as bordas.

83
LâmpadasPotênciaTipo
