Alfa Romeo Brera/Spider 2006 Manual de Uso e Manutenção (in Portuguese)

149
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

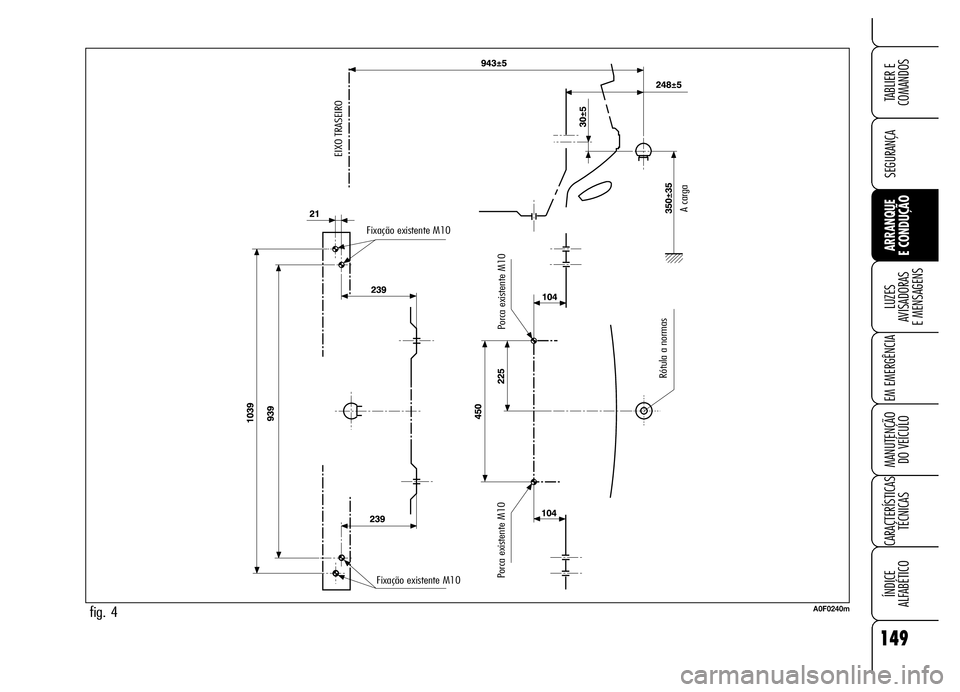

fig. 4A0F0240m
EIXO TRASEIRO
Fixação existente M10
Fixação existente M10
Porca existente M10 Porca existente M10
Rótula a normas
A carga

150
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

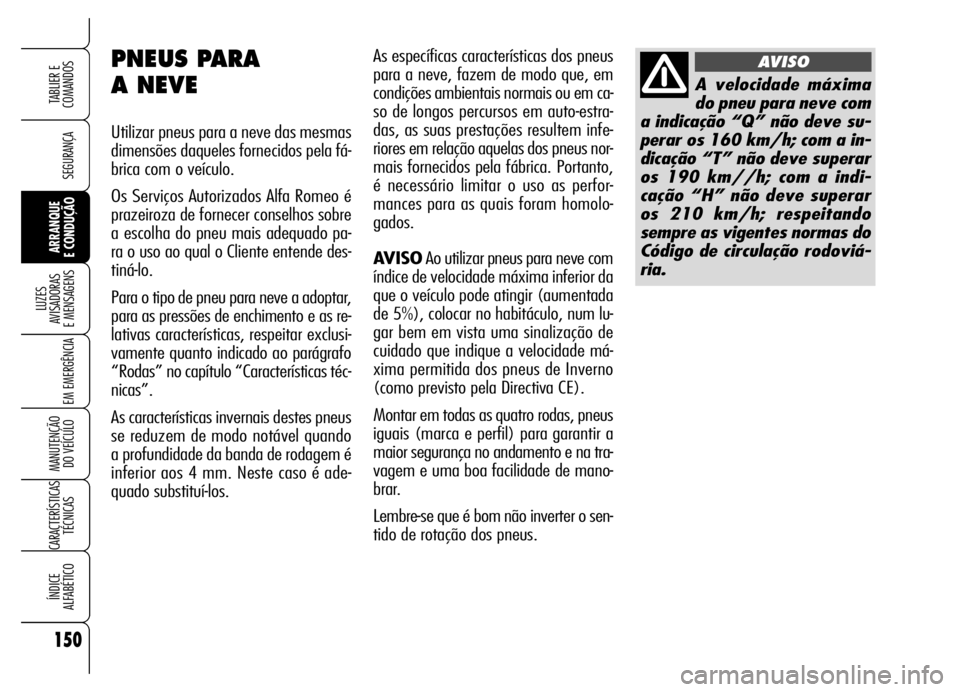

As específicas características dos pneus
para a neve, fazem de modo que, em
condições ambientais normais ou em ca-
so de longos percursos em auto-estra-
das, as suas prestações resultem infe-
riores em relação aquelas dos pneus nor-
mais fornecidos pela fábrica. Portanto,
é necessário limitar o uso as perfor-
mances para as quais foram homolo-
gados.
AVISOAo utilizar pneus para neve com
índice de velocidade máxima inferior da
que o veículo pode atingir (aumentada
de 5%), colocar no habitáculo, num lu-
gar bem em vista uma sinalização de
cuidado que indique a velocidade má-
xima permitida dos pneus de Inverno
(como previsto pela Directiva CE).
Montar em todas as quatro rodas, pneus
iguais (marca e perfil) para garantir a
maior segurança no andamento e na tra-
vagem e uma boa facilidade de mano-
brar.
Lembre-se que é bom não inverter o sen-
tido de rotação dos pneus.PNEUS PARA
A NEVE
Utilizar pneus para a neve das mesmas
dimensões daqueles fornecidos pela fá-
brica com o veículo.
Os Serviços Autorizados Alfa Romeo é
prazeiroza de fornecer conselhos sobre
a escolha do pneu mais adequado pa-
ra o uso ao qual o Cliente entende des-
tiná-lo.
Para o tipo de pneu para neve a adoptar,
para as pressões de enchimento e as re-
lativas características, respeitar exclusi-
vamente quanto indicado ao parágrafo
“Rodas” no capítulo “Características téc-
nicas”.
As características invernais destes pneus
se reduzem de modo notável quando
a profundidade da banda de rodagem é
inferior aos 4 mm. Neste caso é ade-
quado substituí-los.
A velocidade máxima
do pneu para neve com
a indicação “Q” não deve su-
perar os 160 km/h; com a in-
dicação “T” não deve superar
os 190 km//h; com a indi-
cação “H” não deve superar
os 210 km/h; respeitando
sempre as vigentes normas do
Código de circulação rodoviá-
ria.
AVISO

151
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

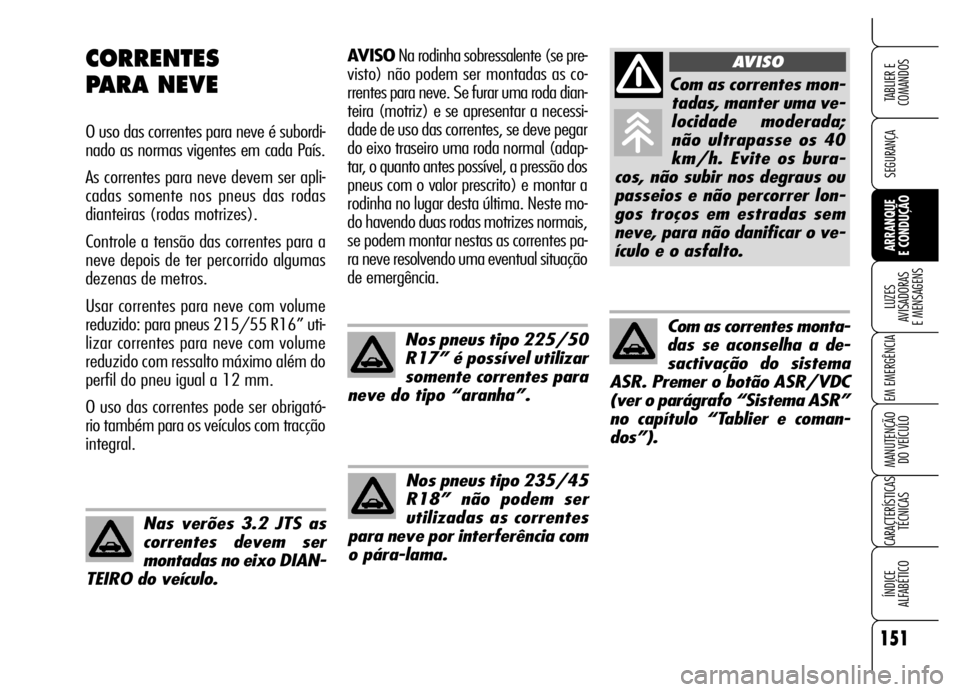

AVISONa rodinha sobressalente (se pre-
visto) não podem ser montadas as co-
rrentes para neve. Se furar uma roda dian-
teira (motriz) e se apresentar a necessi-
dade de uso das correntes, se deve pegar
do eixo traseiro uma roda normal (adap-
tar, o quanto antes possível, a pressão dos
pneus com o valor prescrito) e montar a
rodinha no lugar desta última. Neste mo-
do havendo duas rodas motrizes normais,
se podem montar nestas as correntes pa-
ra neve resolvendo uma eventual situação
de emergência.CORRENTES
PARA NEVE
O uso das correntes para neve é subordi-
nado as normas vigentes em cada País.
As correntes para neve devem ser apli-
cadas somente nos pneus das rodas
dianteiras (rodas motrizes).
Controle a tensão das correntes para a
neve depois de ter percorrido algumas
dezenas de metros.
Usar correntes para neve com volume
reduzido: para pneus 215/55 R16” uti-
lizar correntes para neve com volume
reduzido com ressalto máximo além do
perfil do pneu igual a 12 mm.
O uso das correntes pode ser obrigató-
rio também para os veículos com tracção
integral.
Nos pneus tipo 225/50
R17” é possível utilizar
somente correntes para
neve do tipo “aranha”.
Com as correntes mon-
tadas, manter uma ve-
locidade moderada;
não ultrapasse os 40
km/h. Evite os bura-
cos, não subir nos degraus ou
passeios e não percorrer lon-
gos troços em estradas sem
neve, para não danificar o ve-
ículo e o asfalto.
AVISO
Com as correntes monta-
das se aconselha a de-
sactivação do sistema
ASR. Premer o botão ASR/VDC
(ver o parágrafo “Sistema ASR”
no capítulo “Tablier e coman-
dos”).
Nos pneus tipo 235/45
R18” não podem ser
utilizadas as correntes
para neve por interferência com
o pára-lama. Nas verões 3.2 JTS as
correntes devem ser
montadas no eixo DIAN-
TEIRO do veículo.

152
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

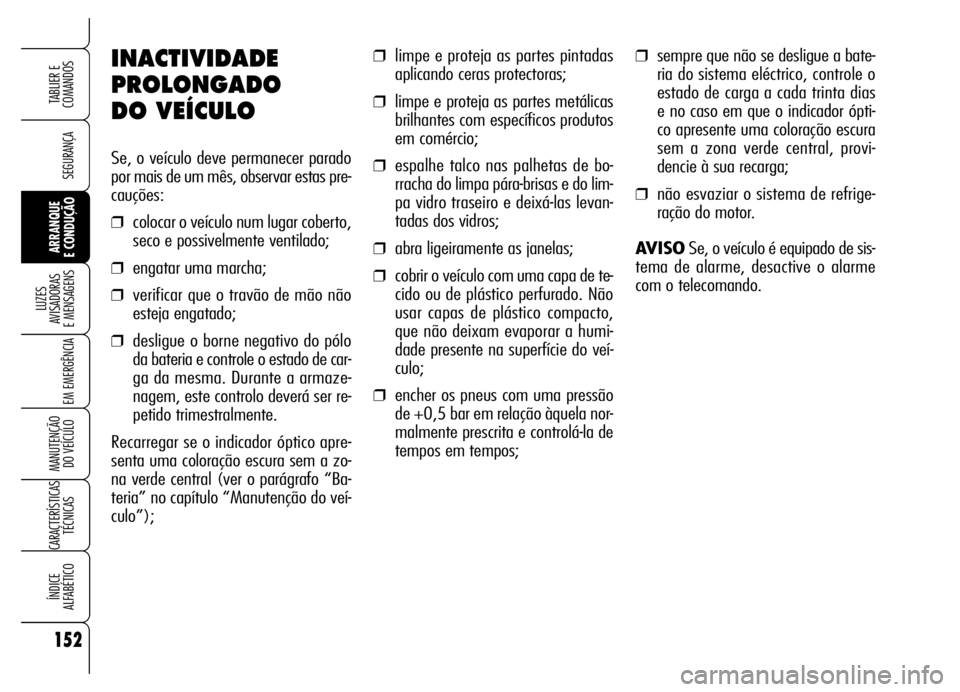

INACTIVIDADE
PROLONGADO
DO VEÍCULO
Se, o veículo deve permanecer parado
por mais de um mês, observar estas pre-
cauções:
❒colocar o veículo num lugar coberto,
seco e possivelmente ventilado;
❒engatar uma marcha;
❒verificar que o travão de mão não
esteja engatado;
❒desligue o borne negativo do pólo
da bateria e controle o estado de car-
ga da mesma. Durante a armaze-
nagem, este controlo deverá ser re-
petido trimestralmente.
Recarregar se o indicador óptico apre-
senta uma coloração escura sem a zo-
na verde central (ver o parágrafo “Ba-
teria” no capítulo “Manutenção do veí-
culo”);
❒limpe e proteja as partes pintadas
aplicando ceras protectoras;
❒limpe e proteja as partes metálicas
brilhantes com específicos produtos
em comércio;
❒espalhe talco nas palhetas de bo-
rracha do limpa pára-brisas e do lim-
pa vidro traseiro e deixá-las levan-
tadas dos vidros;
❒abra ligeiramente as janelas;
❒cobrir o veículo com uma capa de te-
cido ou de plástico perfurado. Não
usar capas de plástico compacto,
que não deixam evaporar a humi-
dade presente na superfície do veí-
culo;
❒encher os pneus com uma pressão
de +0,5 bar em relação àquela nor-
malmente prescrita e controlá-la de
tempos em tempos;
❒sempre que não se desligue a bate-
ria do sistema eléctrico, controle o
estado de carga a cada trinta dias
e no caso em que o indicador ópti-
co apresente uma coloração escura
sem a zona verde central, provi-
dencie à sua recarga;
❒não esvaziar o sistema de refrige-
ração do motor.
AVISOSe, o veículo é equipado de sis-
tema de alarme, desactive o alarme
com o telecomando.

153
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
L L L L
U U U U
Z Z Z Z
E E E E
S S S S

A A A A
V V V V
I I I I
S S S S
A A A A
D D D D
O O O O
R R R R
A A A A
S S S S

E E E E

M M M M
E E E E
N N N N
S S S S
A A A A
G G G G
E E E E
N N N N
S S S S

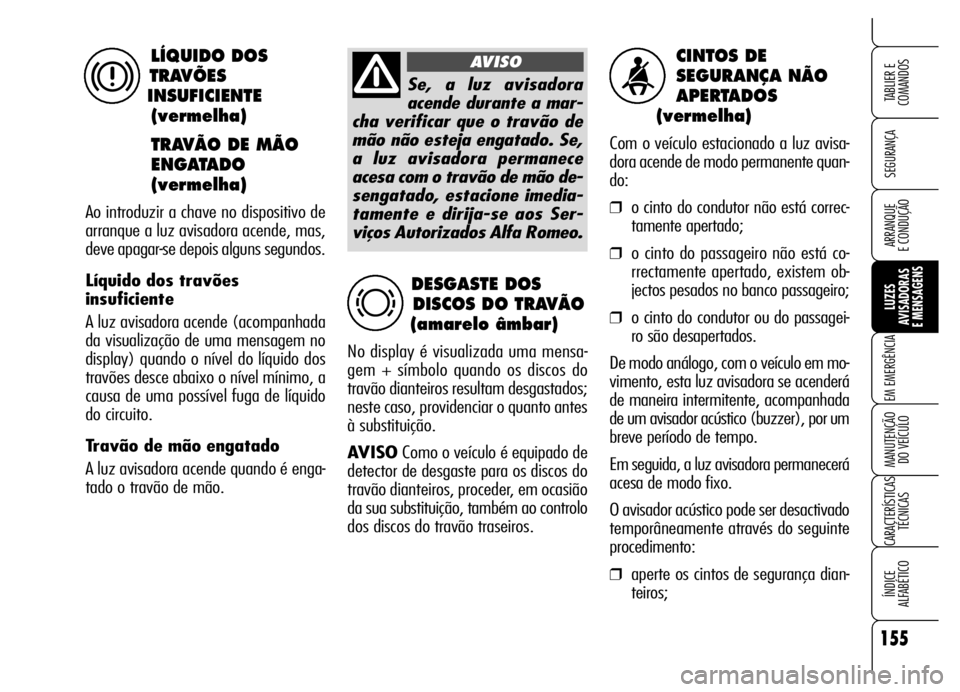

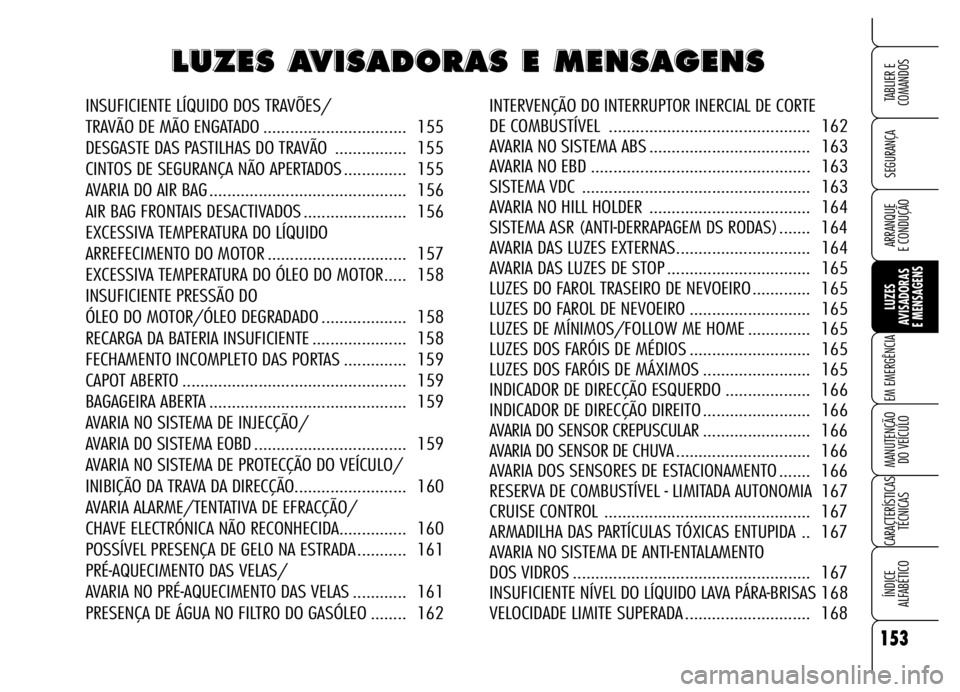

INSUFICIENTE LÍQUIDO DOS TRAVÕES/
TRAVÃO DE MÃO ENGATADO ................................ 155
DESGASTE DAS PASTILHAS DO TRAVÃO ................ 155
CINTOS DE SEGURANÇA NÃO APERTADOS .............. 155

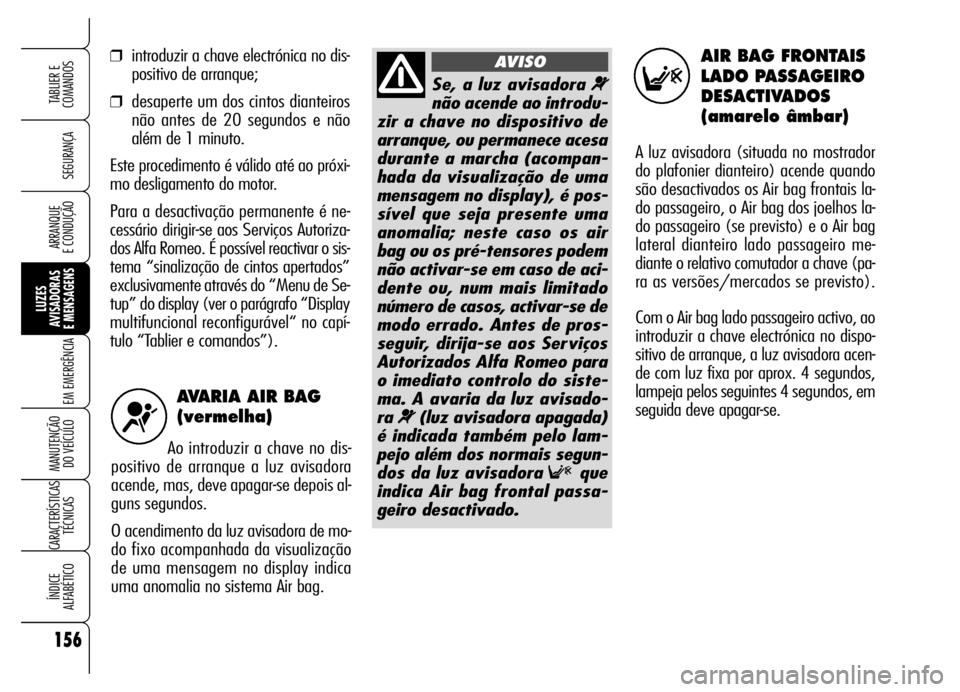

AVARIA DO AIR BAG ............................................ 156
AIR BAG FRONTAIS DESACTIVADOS ....................... 156

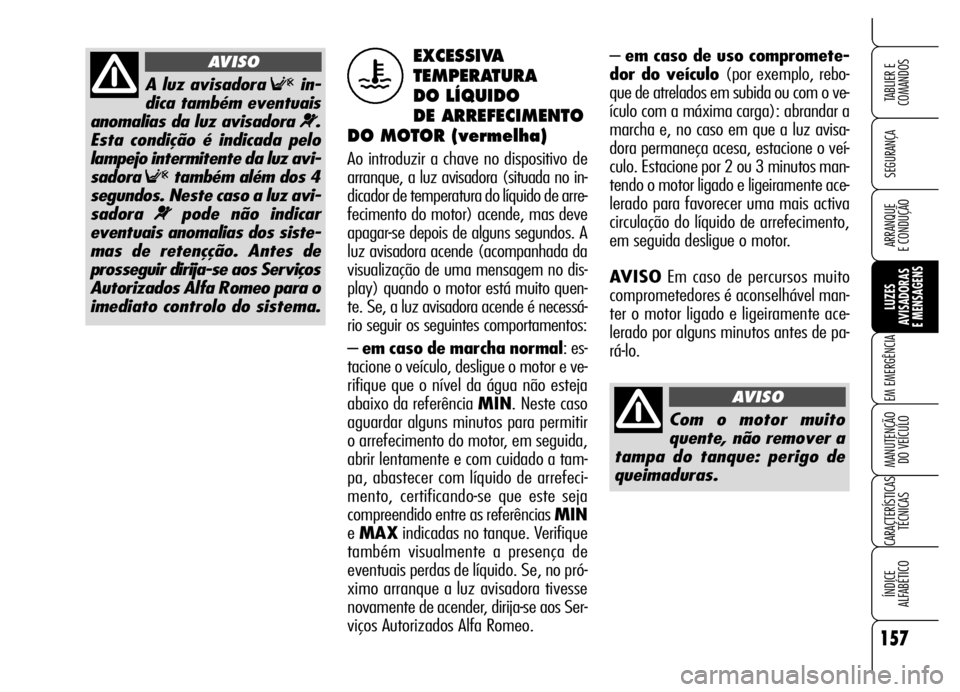

EXCESSIVA TEMPERATURA DO LÍQUIDO
ARREFECIMENTO DO MOTOR ............................... 157

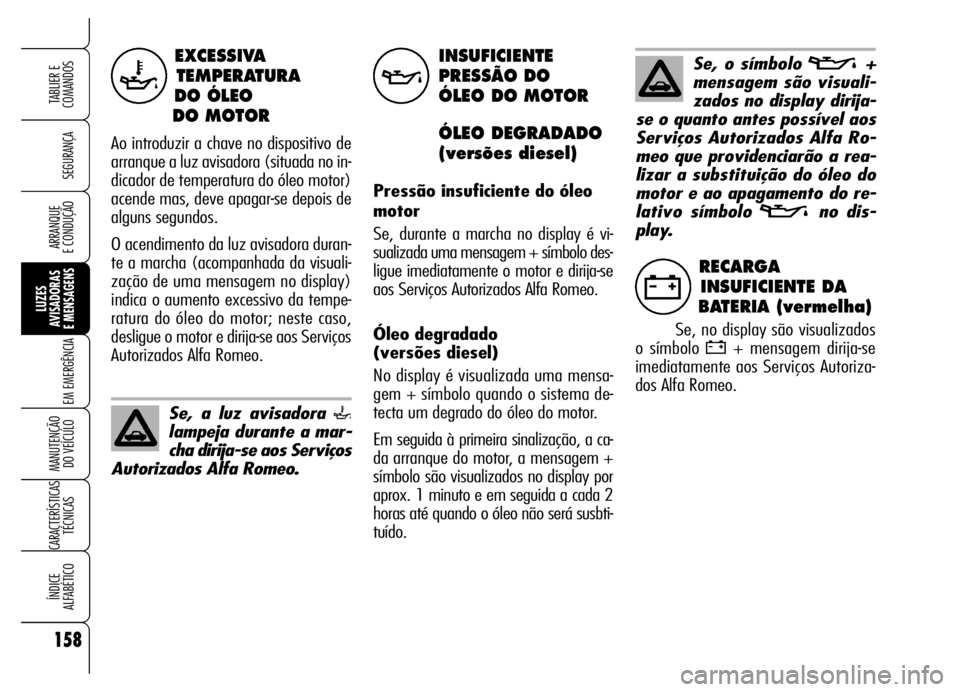

EXCESSIVA TEMPERATURA DO ÓLEO DO MOTOR..... 158
INSUFICIENTE PRESSÃO DO
ÓLEO DO MOTOR/ÓLEO DEGRADADO ................... 158
RECARGA DA BATERIA INSUFICIENTE ..................... 158
FECHAMENTO INCOMPLETO DAS PORTAS .............. 159
CAPOT ABERTO .................................................. 159
BAGAGEIRA ABERTA ............................................ 159
AVARIA NO SISTEMA DE INJECÇÃO/
AVARIA DO SISTEMA EOBD .................................. 159
AVARIA NO SISTEMA DE PROTECÇÃO DO VEÍCULO/
INIBIÇÃO DA TRAVA DA DIRECÇÃO......................... 160
AVARIA ALARME/TENTATIVA DE EFRACÇÃO/
CHAVE ELECTRÓNICA NÃO RECONHECIDA............... 160
POSSÍVEL PRESENÇA DE GELO NA ESTRADA ........... 161
PRÉ-AQUECIMENTO DAS VELAS/
AVARIA NO PRÉ-AQUECIMENTO DAS VELAS ............ 161
PRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO ........ 162INTERVENÇÃO DO INTERRUPTOR INERCIAL DE CORTE
DE COMBUSTÍVEL ............................................. 162
AVARIA NO SISTEMA ABS .................................... 163
AVARIA NO EBD ................................................. 163
SISTEMA VDC ................................................... 163
AVARIA NO HILL HOLDER .................................... 164
SISTEMA ASR (ANTI-DERRAPAGEM DS RODAS) ....... 164
AVARIA DAS LUZES EXTERNAS.............................. 164
AVARIA DAS LUZES DE STOP ................................ 165
LUZES DO FAROL TRASEIRO DE NEVOEIRO ............. 165
LUZES DO FAROL DE NEVOEIRO ........................... 165
LUZES DE MÍNIMOS/FOLLOW ME HOME .............. 165
LUZES DOS FARÓIS DE MÉDIOS ........................... 165
LUZES DOS FARÓIS DE MÁXIMOS ........................ 165
INDICADOR DE DIRECÇÃO ESQUERDO ................... 166
INDICADOR DE DIRECÇÃO DIREITO ........................ 166
AVARIA DO SENSOR CREPUSCULAR........................ 166
AVARIA DO SENSOR DE CHUVA.............................. 166
AVARIA DOS SENSORES DE ESTACIONAMENTO ....... 166
RESERVA DE COMBUSTÍVEL - LIMITADA AUTONOMIA 167
CRUISE CONTROL .............................................. 167
ARMADILHA DAS PARTÍCULAS TÓXICAS ENTUPIDA .. 167
AVARIA NO SISTEMA DE ANTI-ENTALAMENTO
DOS VIDROS ..................................................... 167
INSUFICIENTE NÍVEL DO LÍQUIDO LAVA PÁRA-BRISAS 168
VELOCIDADE LIMITE SUPERADA ............................ 168

154
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

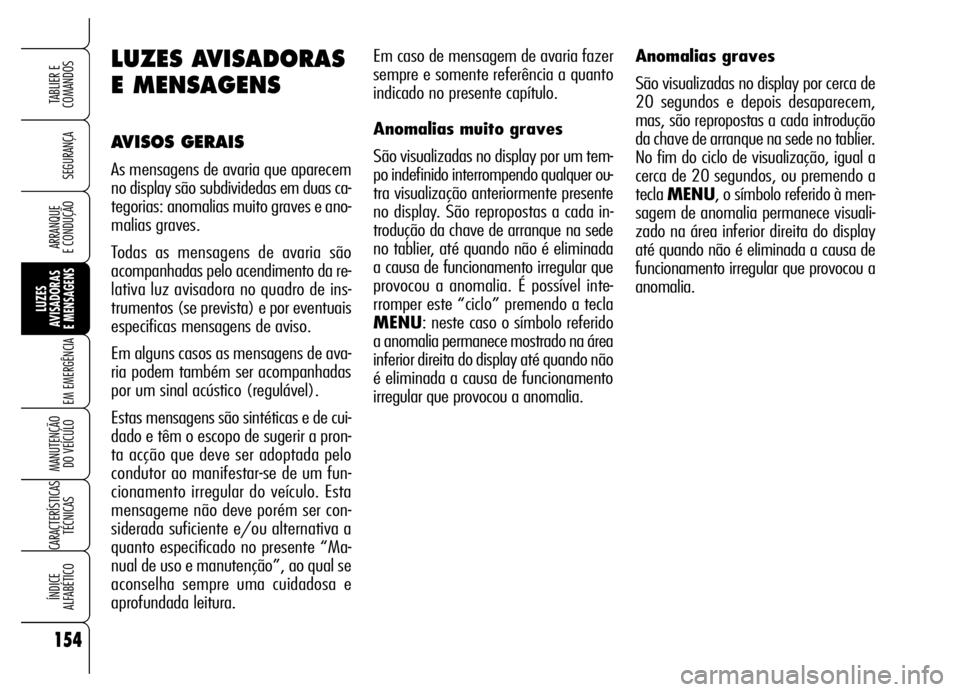

Em caso de mensagem de avaria fazer
sempre e somente referência a quanto
indicado no presente capítulo.
Anomalias muito graves
São visualizadas no display por um tem-
po indefinido interrompendo qualquer ou-
tra visualização anteriormente presente
no display. São repropostas a cada in-
trodução da chave de arranque na sede
no tablier, até quando não é eliminada
a causa de funcionamento irregular que
provocou a anomalia. É possível inte-
rromper este “ciclo” premendo a tecla
MENU: neste caso o símbolo referido
a anomalia permanece mostrado na área
inferior direita do display até quando não
é eliminada a causa de funcionamento
irregular que provocou a anomalia.LUZES AVISADORAS
E MENSAGENS
AVISOS GERAIS
As mensagens de avaria que aparecem
no display são subdividedas em duas ca-
tegorias: anomalias muito graves e ano-
malias graves.
Todas as mensagens de avaria são
acompanhadas pelo acendimento da re-
lativa luz avisadora no quadro de ins-
trumentos (se prevista) e por eventuais
especificas mensagens de aviso.
Em alguns casos as mensagens de ava-
ria podem também ser acompanhadas
por um sinal acústico (regulável).
Estas mensagens são sintéticas e de cui-
dado e têm o escopo de sugerir a pron-
ta acção que deve ser adoptada pelo
condutor ao manifestar-se de um fun-
cionamento irregular do veículo. Esta
mensageme não deve porém ser con-
siderada suficiente e/ou alternativa a
quanto especificado no presente “Ma-
nual de uso e manutenção”, ao qual se
aconselha sempre uma cuidadosa e
aprofundada leitura. Anomalias graves
São visualizadas no display por cerca de
20 segundos e depois desaparecem,
mas, são repropostas a cada introdução
da chave de arranque na sede no tablier.
No fim do ciclo de visualização, igual a
cerca de 20 segundos, ou premendo a
tecla MENU, o símbolo referido à men-
sagem de anomalia permanece visuali-
zado na área inferior direita do display
até quando não é eliminada a causa de
funcionamento irregular que provocou a
anomalia.

155
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
CINTOS DE
SEGURANÇA NÃO
APERTADOS
(vermelha)
Com o veículo estacionado a luz avisa-
dora acende de modo permanente quan-
do:
❒o cinto do condutor não está correc-
tamente apertado;
❒o cinto do passageiro não está co-
rrectamente apertado, existem ob-
jectos pesados no banco passageiro;
❒o cinto do condutor ou do passagei-
ro são desapertados.
De modo análogo, com o veículo em mo-
vimento, esta luz avisadora se acenderá
de maneira intermitente, acompanhada
de um avisador acústico (buzzer), por um
breve período de tempo.
Em seguida, a luz avisadora permanecerá
acesa de modo fixo.
O avisador acústico pode ser desactivado
temporâneamente através do seguinte
procedimento:
❒aperte os cintos de segurança dian-
teiros;
DESGASTE DOS
DISCOS DO TRAVÃO
(amarelo âmbar)
No display é visualizada uma mensa-
gem + símbolo quando os discos do
travão dianteiros resultam desgastados;
neste caso, providenciar o quanto antes
à substituição.
AVISOComo o veículo é equipado de
detector de desgaste para os discos do
travão dianteiros, proceder, em ocasião
da sua substituição, também ao controlo
dos discos do travão traseiros.
d
acende durante a mar-
cha verificar que o travão de
mão não esteja engatado. Se,
a luz avisadora permanece
acesa com o travão de mão de-
sengatado, estacione imedia-
tamente e dirija-se aos Ser-
viços Autorizados Alfa Romeo.
AVISOLÍQUIDO DOS
TRAVÕES
INSUFICIENTE
(vermelha)
TRAVÃO DE MÃO
ENGATADO
(vermelha)
Ao introduzir a chave no dispositivo de
arranque a luz avisadora acende, mas,
deve apagar-se depois alguns segundos.
Líquido dos travões
insuficiente
A luz avisadora acende (acompanhada
da visualização de uma mensagem no
display) quando o nível do líquido dos
travões desce abaixo o nível mínimo, a
causa de uma possível fuga de líquido
do circuito.
Travão de mão engatado
A luz avisadora acende quando é enga-
tado o travão de mão.
x

AVARIA AIR BAG
(vermelha)
Ao introduzir a chave no dis-
positivo de arranque a luz avisadora
acende, mas, deve apagar-se depois al-
guns segundos.
O acendimento da luz avisadora de mo-
do fixo acompanhada da visualização
de uma mensagem no display indica
uma anomalia no sistema Air bag.
❒introduzir a chave electrónica no dis-
positivo de arranque;
❒desaperte um dos cintos dianteiros
não antes de 20 segundos e não
além de 1 minuto.
Este procedimento é válido até ao próxi-
mo desligamento do motor.
Para a desactivação permanente é ne-
cessário dirigir-se aos Serviços Autoriza-
dos Alfa Romeo. É possível reactivar o sis-
tema “sinalização de cintos apertados”
exclusivamente através do “Menu de Se-
tup” do display (ver o parágrafo “Display
multifuncional reconfigurável“ no capí-
tulo “Tablier e comandos”).
156
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
¬
Se, a luz avisadora ¬ ¬
não acende ao introdu-
zir a chave no dispositivo de
arranque, ou permanece acesa
durante a marcha (acompan-
hada da visualização de uma
mensagem no display), é pos-
sível que seja presente uma
anomalia; neste caso os air
bag ou os pré-tensores podem
não activar-se em caso de aci-
dente ou, num mais limitado
número de casos, activar-se de
modo errado. Antes de pros-
seguir, dirija-se aos Serviços
Autorizados Alfa Romeo para
o imediato controlo do siste-
ma. A avaria da luz avisado-
ra
¬ ¬(luz avisadora apagada)
é indicada também pelo lam-
pejo além dos normais segun-
dos da luz avisadora
Fque
indica Air bag frontal passa-
geiro desactivado.
AVISOAIR BAG FRONTAIS
LADO PASSAGEIRO
DESACTIVADOS
(amarelo âmbar)
A luz avisadora (situada no mostrador
do plafonier dianteiro) acende quando
são desactivados os Air bag frontais la-
do passageiro, o Air bag dos joelhos la-
do passageiro (se previsto) e o Air bag
lateral dianteiro lado passageiro me-
diante o relativo comutador a chave (pa-
ra as versões/mercados se previsto).
Com o Air bag lado passageiro activo, ao
introduzir a chave electrónica no dispo-
sitivo de arranque, a luz avisadora acen-
de com luz fixa por aprox. 4 segundos,
lampeja pelos seguintes 4 segundos, em
seguida deve apagar-se.
F

157
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
– em caso de uso compromete-
dor do veículo (por exemplo, rebo-
que de atrelados em subida ou com o ve-
ículo com a máxima carga): abrandar a
marcha e, no caso em que a luz avisa-
dora permaneça acesa, estacione o veí-
culo. Estacione por 2 ou 3 minutos man-
tendo o motor ligado e ligeiramente ace-
lerado para favorecer uma mais activa
circulação do líquido de arrefecimento,
em seguida desligue o motor.
AVISOEm caso de percursos muito
comprometedores é aconselhável man-
ter o motor ligado e ligeiramente ace-
lerado por alguns minutos antes de pa-
rá-lo.
A luz avisadora Fin-
dica também eventuais
anomalias da luz avisadora
¬ ¬.
Esta condição é indicada pelo
lampejo intermitente da luz avi-
sadora
Ftambém além dos 4
segundos. Neste caso a luz avi-
sadora
¬ ¬pode não indicar
eventuais anomalias dos siste-
mas de retençção. Antes de
prosseguir dirija-se aos Serviços
Autorizados Alfa Romeo para o
imediato controlo do sistema.
AVISOEXCESSIVA
TEMPERATURA
DO LÍQUIDO
DE ARREFECIMENTO
DO MOTOR (vermelha)
Ao introduzir a chave no dispositivo de
arranque, a luz avisadora (situada no in-
dicador de temperatura do líquido de arre-
fecimento do motor) acende, mas deve
apagar-se depois de alguns segundos. A
luz avisadora acende (acompanhada da
visualização de uma mensagem no dis-
play) quando o motor está muito quen-
te. Se, a luz avisadora acende é necessá-
rio seguir os seguintes comportamentos:
– em caso de marcha normal: es-
tacione o veículo, desligue o motor e ve-
rifique que o nível da água não esteja
abaixo da referência MIN. Neste caso
aguardar alguns minutos para permitir
o arrefecimento do motor, em seguida,
abrir lentamente e com cuidado a tam-
pa, abastecer com líquido de arrefeci-
mento, certificando-se que este seja
compreendido entre as referências MIN
e MAXindicadas no tanque. Verifique
também visualmente a presença de
eventuais perdas de líquido. Se, no pró-
ximo arranque a luz avisadora tivesse
novamente de acender, dirija-se aos Ser-
viços Autorizados Alfa Romeo.
u
Com o motor muito
quente, não remover a
tampa do tanque: perigo de
queimaduras.
AVISO

158
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
EXCESSIVA
TEMPERATURA
DO ÓLEO
DO MOTOR
Ao introduzir a chave no dispositivo de
arranque a luz avisadora (situada no in-
dicador de temperatura do óleo motor)
acende mas, deve apagar-se depois de
alguns segundos.
O acendimento da luz avisadora duran-
te a marcha (acompanhada da visuali-
zação de uma mensagem no display)
indica o aumento excessivo da tempe-
ratura do óleo do motor; neste caso,
desligue o motor e dirija-se aos Serviços
Autorizados Alfa Romeo.
RECARGA
INSUFICIENTE DA
BATERIA (vermelha)
Se, no display são visualizados
o símbolo
w+ mensagem dirija-se
imediatamente aos Serviços Autoriza-
dos Alfa Romeo.
w
`
Se, o símbolo v+
mensagem são visuali-
zados no display dirija-
se o quanto antes possível aos
Serviços Autorizados Alfa Ro-
meo que providenciarão a rea-
lizar a substituição do óleo do
motor e ao apagamento do re-
lativo símbolo vno dis-
play.INSUFICIENTE
PRESSÃO DO
ÓLEO DO MOTOR
ÓLEO DEGRADADO
(versões diesel)
Pressão insuficiente do óleo
motor
Se, durante a marcha no display é vi-
sualizada uma mensagem + símbolo des-
ligue imediatamente o motor e dirija-se
aos Serviços Autorizados Alfa Romeo.
Óleo degradado
(versões diesel)
No display é visualizada uma mensa-
gem + símbolo quando o sistema de-
tecta um degrado do óleo do motor.
Em seguida à primeira sinalização, a ca-
da arranque do motor, a mensagem +
símbolo são visualizados no display por
aprox. 1 minuto e em seguida a cada 2
horas até quando o óleo não será susbti-
tuído.
v
Se, a luz avisadora `
lampeja durante a mar-
cha dirija-se aos Serviços
Autorizados Alfa Romeo.
