Alfa Romeo Brera/Spider 2010 Libretto Uso Manutenzione (in Italian)

209
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
M M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E
E E
C C
U U
R R
A A

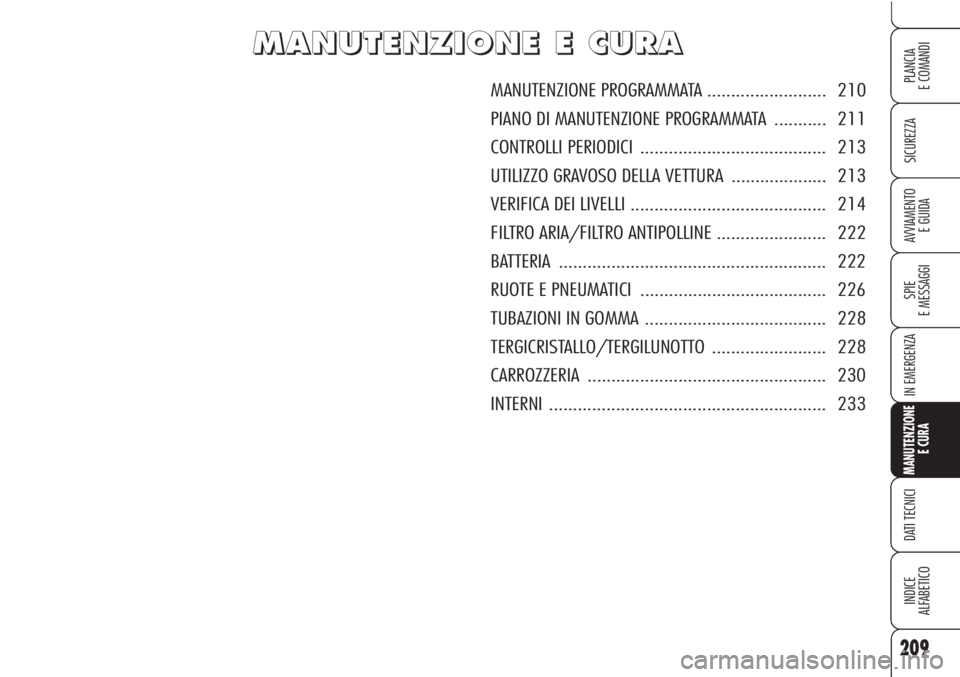

MANUTENZIONE PROGRAMMATA ......................... 210
PIANO DI MANUTENZIONE PROGRAMMATA ........... 211
CONTROLLI PERIODICI....................................... 213
UTILIZZO GRAVOSO DELLA VETTURA .................... 213
VERIFICA DEI LIVELLI ......................................... 214
FILTRO ARIA/FILTRO ANTIPOLLINE....................... 222
BATTERIA ........................................................ 222
RUOTE E PNEUMATICI ....................................... 226
TUBAZIONI IN GOMMA ...................................... 228
TERGICRISTALLO/TERGILUNOTTO........................ 228
CARROZZERIA .................................................. 230
INTERNI .......................................................... 233

210
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire alla vettura una lun-
ga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto
una serie di controlli e di interventi di ma-
nutenzione ogni 35.000 chilometri (op-
pure 21.000 mi).
AVVERTENZAL’effettivo intervallo di
sostituzione olio e filtro olio motore di-
pende dalla condizioni di utilizzo della vet-
tura e viene segnalato tramite spia o mes-
saggio (ove previsto) sul quadro stru-
menti.
AVVERTENZAA 2000 km dalla sca-
denza della manutenzione il display vi-
sualizza un messaggio. La manutenzione programmata non
esaurisce tuttavia completamente tutte
le esigenze della vettura: anche nel pe-
riodo iniziale prima del tagliando dei
35.000 chilometri (oppure 21.000 mi)
e successivamente, tra un tagliando e l’al-
tro, sono per sempre necessarie le ordi-
narie attenzioni come ad esempio il con-
trollo sistematico con eventuale ripristino
del livello dei liquidi, della pressione dei
pneumatici ecc...
AVVERTENZAI tagliandi di Manu-
tenzione Programmata sono prescritti dal
Costruttore. La mancata esecuzione de-
gli stessi può comportare la decadenza
della garanzia.
Il servizio di Manutenzione Programma-
ta viene prestato da tutti i Servizi Auto-
rizzati Alfa Romeo a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulte-
riori sostituzioni o riparazioni, queste po-
tranno venire eseguite solo con l’esplici-
to accordo del Cliente.AVVERTENZASi consiglia di segna-
lare subito ai Servizi Autorizzati Alfa Ro-
meo eventuali piccole anomalie di fun-
zionamento, senza attendere l’esecu-
zione del prossimo tagliando.
Se la vettura viene usata frequentemen-
te per il traino di rimorchi, occorre ridur-
re l’intervallo tra una manutenzione pro-
grammata e l’altra.

211
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
35 70 105 140 175
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●
●●
●●●●●
●●●●●
●●●●●
PIANO DI MANUTENZIONE PROGRAMMATA
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione
Controllo funzionamento impianto illuminazione
(fari, indicatori di direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli ed
eventuale regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristallo/
tergilunotto
Controllo condizioni ed usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni ed usura pattini freni a disco posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle tubazioni
(scarico-alimentazione combustibile-freni), elementi in gomma
(cuffie, manicotti, boccole, ecc.)
Controllo stato pulizia serrature, cofani motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(freni/frizione idraulica, servosterzo, lavacristalli, batteria,
raffreddamento motore, ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghia/e comando accessori
Controllo emissioni allo scarico (versioni benzina)
Controllo emissioni/fumosità (versioni diesel)
Controllo funzionalità sistemi controllo motore
(mediante presa diagnosi)

212
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

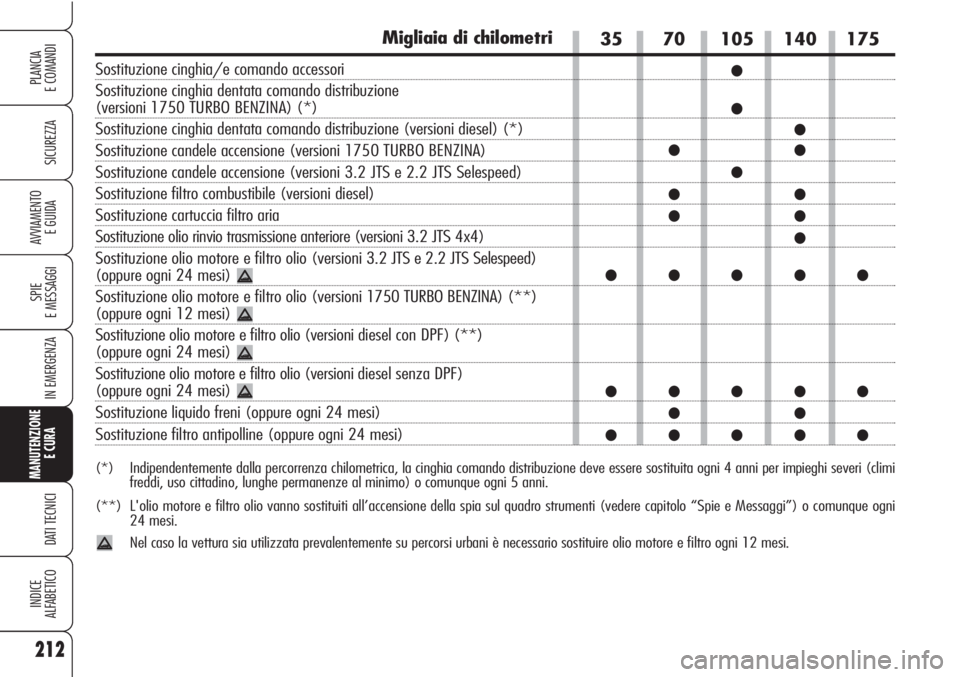

35 70 105 140 175
●
●
●
●●
●
●●
●●
●
●●●●●
●●●●●
●●
●●●●●
Migliaia di chilometri
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione
(versioni 1750 TURBO BENZINA) (*)
Sostituzione cinghia dentata comando distribuzione (versioni diesel) (*)
Sostituzione candele accensione (versioni 1750 TURBO BENZINA)
Sostituzione candele accensione (versioni 3.2 JTS e 2.2 JTS Selespeed)
Sostituzione filtro combustibile (versioni diesel)
Sostituzione cartuccia filtro aria
Sostituzione olio rinvio trasmissione anteriore (versioni 3.2 JTS 4x4)
Sostituzione olio motore e filtro olio (versioni 3.2 JTS e 2.2 JTS Selespeed)
(oppure ogni 24 mesi)
Sostituzione olio motore e filtro olio (versioni 1750 TURBO BENZINA) (**)
(oppure ogni 12 mesi)
Sostituzione olio motore e filtro olio (versioni diesel con DPF) (**)
(oppure ogni 24 mesi)
Sostituzione olio motore e filtro olio (versioni diesel senza DPF)
(oppure ogni 24 mesi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L'olio motore e filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie e Messaggi”) o comunque ogni
24 mesi.
Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni 12 mesi.

213
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

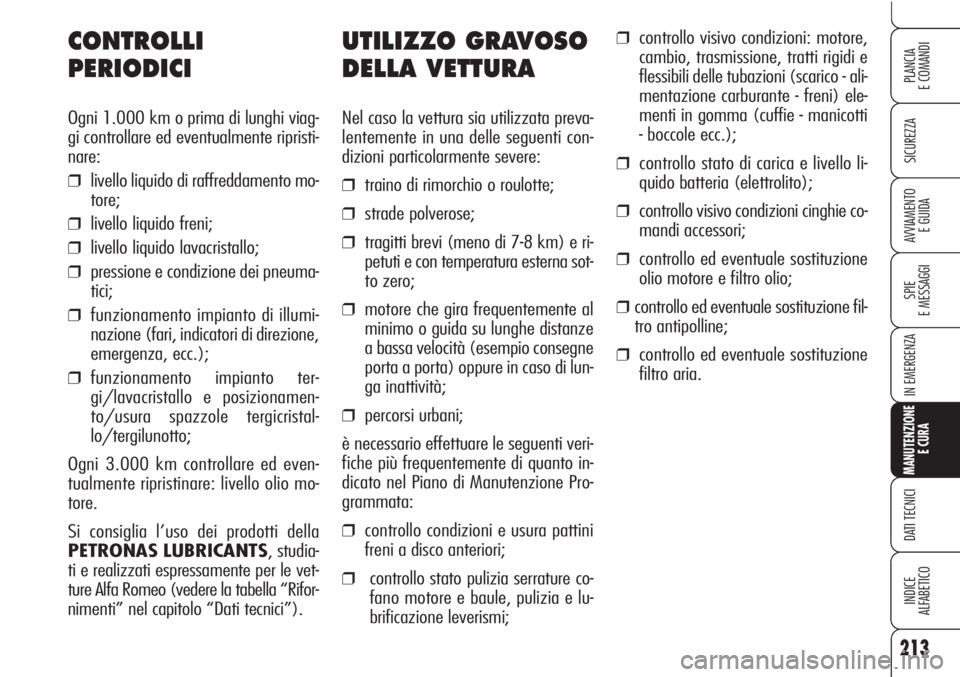

UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso la vettura sia utilizzata preva-
lentemente in una delle seguenti con-
dizioni particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ri-
petuti e con temperatura esterna sot-
to zero;
❒motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità (esempio consegne
porta a porta) oppure in caso di lun-
ga inattività;
❒percorsi urbani;
è necessario effettuare le seguenti veri-
fiche più frequentemente di quanto in-
dicato nel Piano di Manutenzione Pro-
grammata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature co-
fano motore e baule, pulizia e lu-
brificazione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione carburante - freni) ele-
menti in gomma (cuffie - manicotti
- boccole ecc.);
❒controllo stato di carica e livello li-
quido batteria (elettrolito);
❒controllo visivo condizioni cinghie co-
mandi accessori;
❒controllo ed eventuale sostituzione
olio motore e filtro olio;
❒ controllo ed eventuale sostituzione fil-
tro antipolline;
❒controllo ed eventuale sostituzione
filtro aria.
CONTROLLI
PERIODICI
Ogni 1.000 km o prima di lunghi viag-
gi controllare ed eventualmente ripristi-
nare:
❒livello liquido di raffreddamento mo-
tore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneuma-
tici;
❒funzionamento impianto di illumi-
nazione (fari, indicatori di direzione,
emergenza, ecc.);
❒funzionamento impianto ter-
gi/lavacristallo e posizionamen-
to/usura spazzole tergicristal-
lo/tergilunotto;
Ogni 3.000 km controllare ed even-
tualmente ripristinare: livello olio mo-
tore.
Si consiglia l’uso dei prodotti della
PETRONAS LUBRICANTS, studia-
ti e realizzati espressamente per le vet-
ture Alfa Romeo (vedere la tabella “Rifor-
nimenti” nel capitolo “Dati tecnici”).

214
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

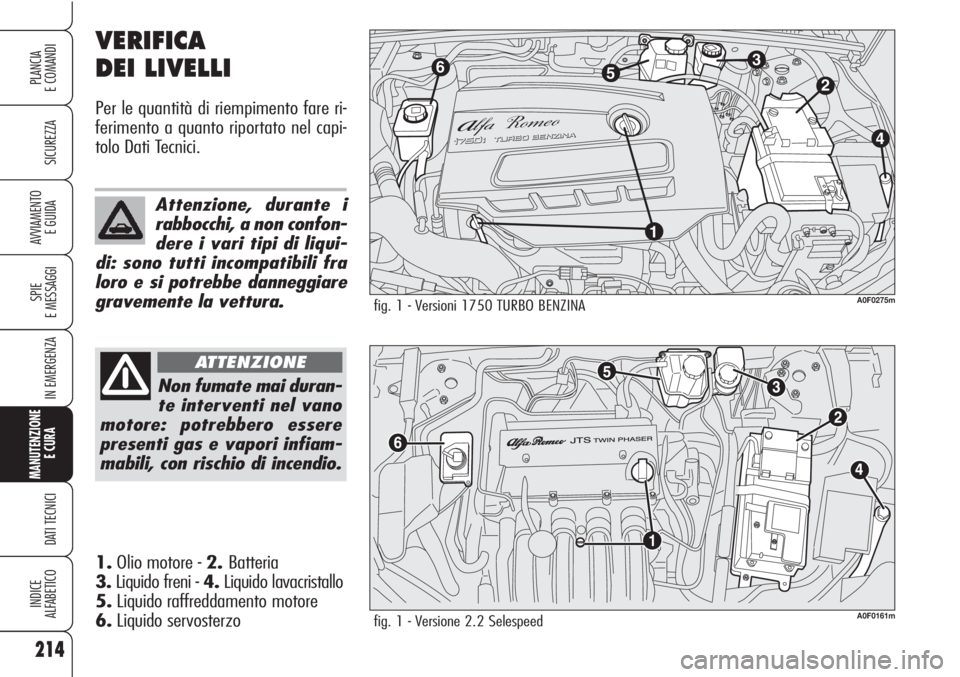

VERIFICA
DEI LIVELLI
Per le quantità di riempimento fare ri-
ferimento a quanto riportato nel capi-
tolo Dati Tecnici.
fig. 1 - Versioni 1750 TURBO BENZINA
2
4
1 6
53
A0F0275m
Non fumate mai duran-
te interventi nel vano
motore: potrebbero essere
presenti gas e vapori infiam-
mabili, con rischio di incendio.
ATTENZIONE
Attenzione, durante i
rabbocchi, a non confon-
dere i vari tipi di liqui-
di: sono tutti incompatibili fra
loro e si potrebbe danneggiare
gravemente la vettura.
fig. 1 - Versione 2.2 SelespeedA0F0161m
1.Olio motore - 2.Batteria
3.Liquido freni - 4.Liquido lavacristallo
5.Liquido raffreddamento motore
6.Liquido servosterzo

215
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA1.Olio motore - 2.Batteria
3.Liquido freni - 4.Liquido lavacristallo
5.Liquido raffreddamento motore
6.Liquido servosterzo
fig. 2 - Versione 3.2 JTSA0F0038m
fig. 3 - Versione 2.0 JTDM
653
2
4
1
A0F0274m
1.Olio motore - 2.Batteria
3.Liquido freni - 4.Liquido lavacristallo
5.Liquido raffreddamento motore
6.Liquido servosterzo

216
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

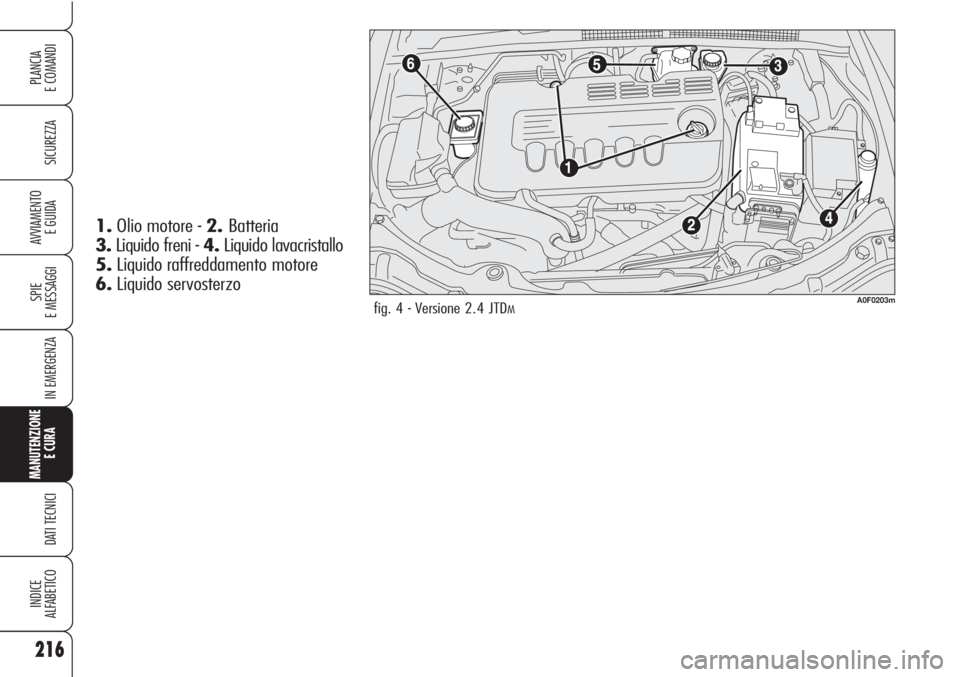

fig. 4 - Versione 2.4 JTDMA0F0203m
1.Olio motore - 2.Batteria
3.Liquido freni - 4.Liquido lavacristallo
5.Liquido raffreddamento motore
6.Liquido servosterzo

217
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
OLIO MOTORE
Fig. 5: versioni 1750 TURBO BENZINA
Fig. 5/a: versione 2.2 JTS Selespeed
Fig. 6: versione 3.2 JTS
Fig. 7: versione 2.0 JTD
M
Fig. 8: versione 2.4 JTDM
Controllo livello olio motore
Il controllo del livello dell’olio deve es-
sere effettuato, con vettura in piano, al-
cuni minuti (circa 5) dopo l’arresto del
motore.
A0F0277mfig. 5
A0F0276mfig. 7
A0F0069mfig. 6A0F0202mfig. 8
Estrarre l’astina Adi controllo e pulir-
la,quindi reinserirla a fondo, estrarla e
verificare che il livello sia compreso tra
i limiti MINeMAXricavati sull’asti-
na stessa. L’intervallo tra i limiti MINe
MAXcorrisponde a circa un litro d’o-
lio.
A0F0018mfig. 5/a

Consumo olio motore
Indicativamente il consumo massimo
di olio motore é di 400 grammi ogni
1000 km.
Nel primo periodo d’uso della vettura il
motore è in fase di assestamento, per-
tanto i consumi di olio motore possono
essere considerati stabilizzati solo dopo
aver percorso i primi 5000 ÷ 6000 km.
AVVERTENZAIl consumo dell’olio di-
pende dal modo di guida e dalle condi-
zioni di impiego della vettura.
AVVERTENZANon aggiungere olio
con caratteristiche diverse da quelle del-
l’olio già esistente nel motore. Rabbocco olio motore
Se il livello dell’olio è vicino o addirittu-
ra sotto il riferimento MIN, aggiunge-
re olio attraverso il bocchettone di riem-
pimentoB, fino a raggiungere il riferi-
mentoMAX. Il livello dell’olio non de-
ve mai superare il riferimento MAX.
AVVERTENZA Qualora il livello olio
motore, in seguito a regolare controllo,
risultasse sopra al livello MAX, occor-
re rivolgersi ai Servizi Autorizzati Alfa
Romeo per il corretto ripristino del livel-
lo stesso.
AVVERTENZA Dopo aver aggiunto o
sostituito l’olio, prima di verificarne il
livello, fare girare il motore per alcuni
secondi ed attendere qualche minuto do-
po l’arresto.
218
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Con motore caldo, agi-
te con molta cautela al-
l’interno del vano motore: pe-
ricolo di ustioni. Ricordate che,
a motore caldo, l’elettroventi-
latore può mettersi in movi-
mento: pericolo di lesioni. At-
tenzione a sciarpe, cravatte e
capi di abbigliamento non ade-
renti: potrebbero essere tra-
scinati dagli organi in movi-
mento.
ATTENZIONE
L’olio motore usato e il
filtro dell’olio sostitui-
to contengono sostanze
pericolose per l’ambiente. Per
la sostituzione dell’olio e dei fil-
tri consigliamo di rivolgersi ai
Servizi Autorizzati Alfa Romeo.
