Alfa Romeo Brera/Spider 2010 Libretto Uso Manutenzione (in Italian)

219
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

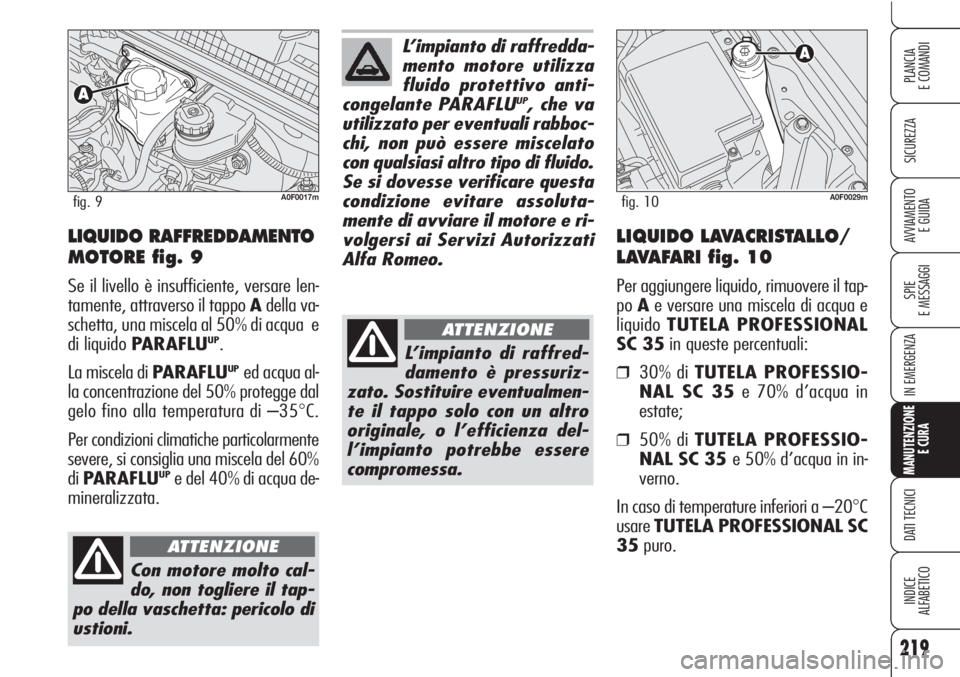

L’impianto di raffredda-
mento motore utilizza
fluido protettivo anti-
congelante PARAFLU
UP, che va
utilizzato per eventuali rabboc-
chi, non può essere miscelato
con qualsiasi altro tipo di fluido.
Se si dovesse verificare questa
condizione evitare assoluta-
mente di avviare il motore e ri-
volgersi ai Servizi Autorizzati
Alfa Romeo.
Con motore molto cal-
do, non togliere il tap-
po della vaschetta: pericolo di
ustioni.
ATTENZIONE
L’impianto di raffred-
damento è pressuriz-
zato. Sostituire eventualmen-
te il tappo solo con un altro
originale, o l’efficienza del-
l’impianto potrebbe essere
compromessa.
ATTENZIONE
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 9
Se il livello è insufficiente, versare len-
tamente, attraverso il tappo Adella va-
schetta, una miscela al 50% di acqua e
di liquido PARAFLU
UP.
La miscela di PARAFLU
UPed acqua al-
la concentrazione del 50% protegge dal
gelo fino alla temperatura di –35
°C.
Per condizioni climatiche particolarmente
severe, si consiglia una miscela del 60%
diPARAFLU
UPe del 40% di acqua de-
mineralizzata.
A0F0017mfig. 9
LIQUIDO LAVACRISTALLO/
LAVAFARI fig. 10
Per aggiungere liquido, rimuovere il tap-
poAe versare una miscela di acqua e
liquidoTUTELA PROFESSIONAL
SC 35in queste percentuali:
❒30% di TUTELA PROFESSIO-
NAL SC 35e 70% d’acqua in
estate;
❒50% di TUTELA PROFESSIO-
NAL SC 35 e 50% d’acqua in in-
verno.
In caso di temperature inferiori a –20
°C
usareTUTELA PROFESSIONAL SC
35puro.
A0F0029mfig. 10

220
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

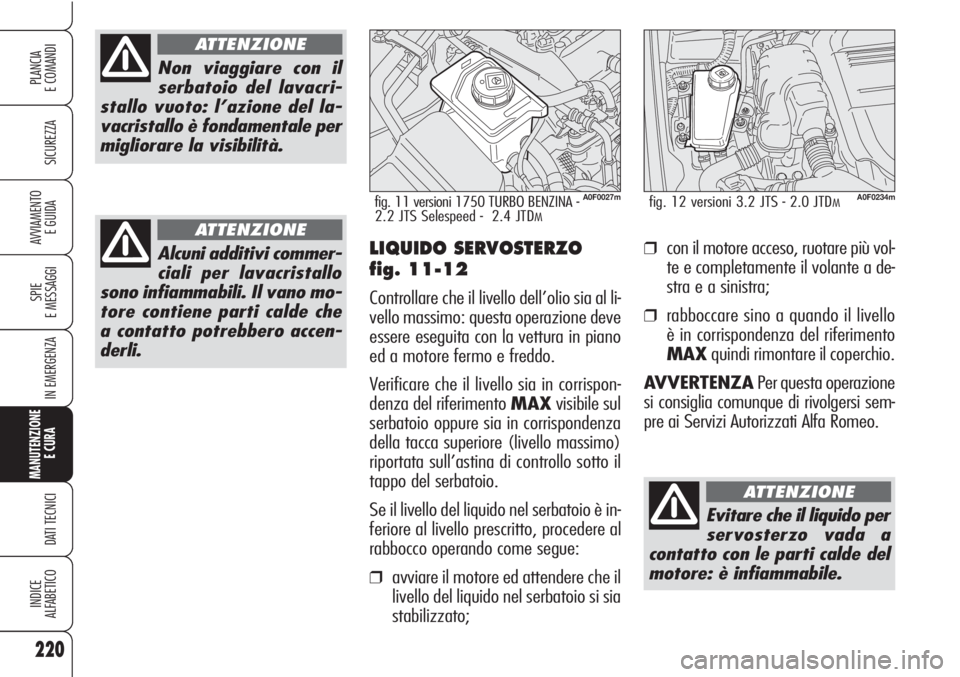

Non viaggiare con il
serbatoio del lavacri-
stallo vuoto: l’azione del la-
vacristallo è fondamentale per
migliorare la visibilità.
ATTENZIONE
Alcuni additivi commer-
ciali per lavacristallo
sono infiammabili. Il vano mo-
tore contiene parti calde che
a contatto potrebbero accen-
derli.
ATTENZIONE
LIQUIDO SERVOSTERZO
fig. 11-12
Controllare che il livello dell’olio sia al li-
vello massimo: questa operazione deve
essere eseguita con la vettura in piano
ed a motore fermo e freddo.
Verificare che il livello sia in corrispon-
denza del riferimento MAXvisibile sul
serbatoio oppure sia in corrispondenza
della tacca superiore (livello massimo)
riportata sull’astina di controllo sotto il
tappo del serbatoio.
Se il livello del liquido nel serbatoio è in-
feriore al livello prescritto, procedere al
rabbocco operando come segue:
❒avviare il motore ed attendere che il
livello del liquido nel serbatoio si sia
stabilizzato;
A0F0027mfig. 11 versioni 1750 TURBO BENZINA -
2.2 JTS Selespeed - 2.4 JTDM
A0F0234mfig. 12 versioni 3.2 JTS - 2.0 JTDM
❒con il motore acceso, ruotare più vol-
te e completamente il volante a de-
stra e a sinistra;
❒rabboccare sino a quando il livello
è in corrispondenza del riferimento
MAXquindi rimontare il coperchio.
AVVERTENZAPer questa operazione
si consiglia comunque di rivolgersi sem-
pre ai Servizi Autorizzati Alfa Romeo.
Evitare che il liquido per
servosterzo vada a
contatto con le parti calde del
motore: è infiammabile.
ATTENZIONE

221
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

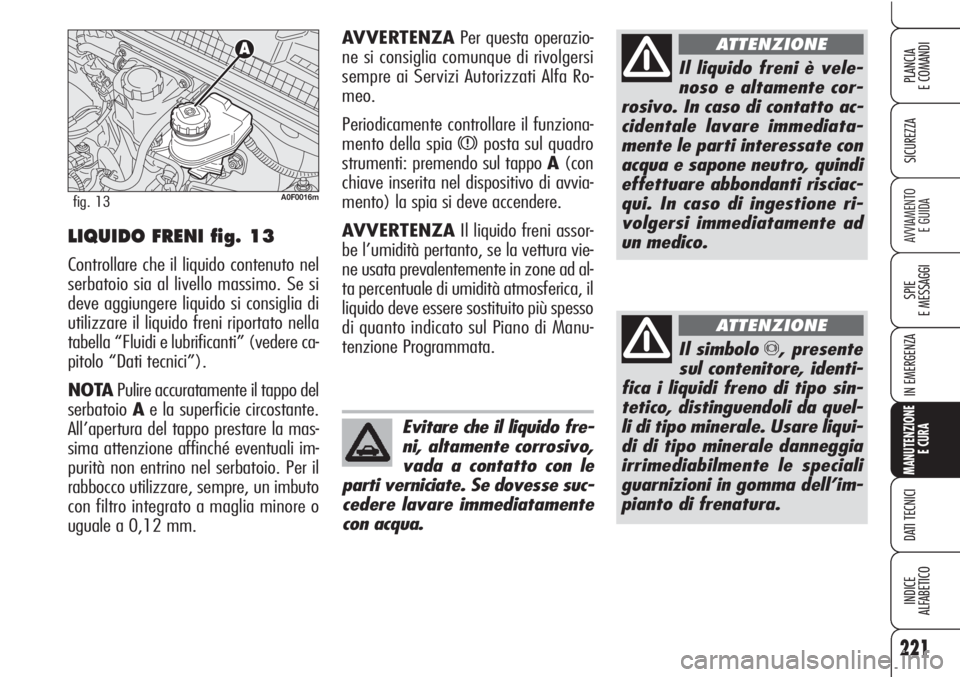

Il liquido freni è vele-
noso e altamente cor-
rosivo. In caso di contatto ac-
cidentale lavare immediata-
mente le parti interessate con
acqua e sapone neutro, quindi
effettuare abbondanti risciac-
qui. In caso di ingestione ri-
volgersi immediatamente ad
un medico.
ATTENZIONE
LIQUIDO FRENI fig. 13
Controllare che il liquido contenuto nel
serbatoio sia al livello massimo. Se si
deve aggiungere liquido si consiglia di
utilizzare il liquido freni riportato nella
tabella “Fluidi e lubrificanti” (vedere ca-
pitolo “Dati tecnici”).
NOTAPulire accuratamente il tappo del
serbatoioAe la superficie circostante.
All’apertura del tappo prestare la mas-
sima attenzione affinché eventuali im-
purità non entrino nel serbatoio. Per il
rabbocco utilizzare, sempre, un imbuto
con filtro integrato a maglia minore o
uguale a 0,12 mm.
A0F0016mfig. 13
Evitare che il liquido fre-
ni, altamente corrosivo,
vada a contatto con le
parti verniciate. Se dovesse suc-
cedere lavare immediatamente
con acqua.
AVVERTENZAPer questa operazio-
ne si consiglia comunque di rivolgersi
sempre ai Servizi Autorizzati Alfa Ro-
meo.
Periodicamente controllare il funziona-
mento della spia
xposta sul quadro
strumenti: premendo sul tappo A(con
chiave inserita nel dispositivo di avvia-
mento) la spia si deve accendere.
AVVERTENZAIl liquido freni assor-
be l’umidità pertanto, se la vettura vie-
ne usata prevalentemente in zone ad al-
ta percentuale di umidità atmosferica, il
liquido deve essere sostituito più spesso
di quanto indicato sul Piano di Manu-
tenzione Programmata.
Il simbolo π, presente
sul contenitore, identi-
fica i liquidi freno di tipo sin-
tetico, distinguendoli da quel-
li di tipo minerale. Usare liqui-
di di tipo minerale danneggia
irrimediabilmente le speciali
guarnizioni in gomma dell’im-
pianto di frenatura.
ATTENZIONE
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

222
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

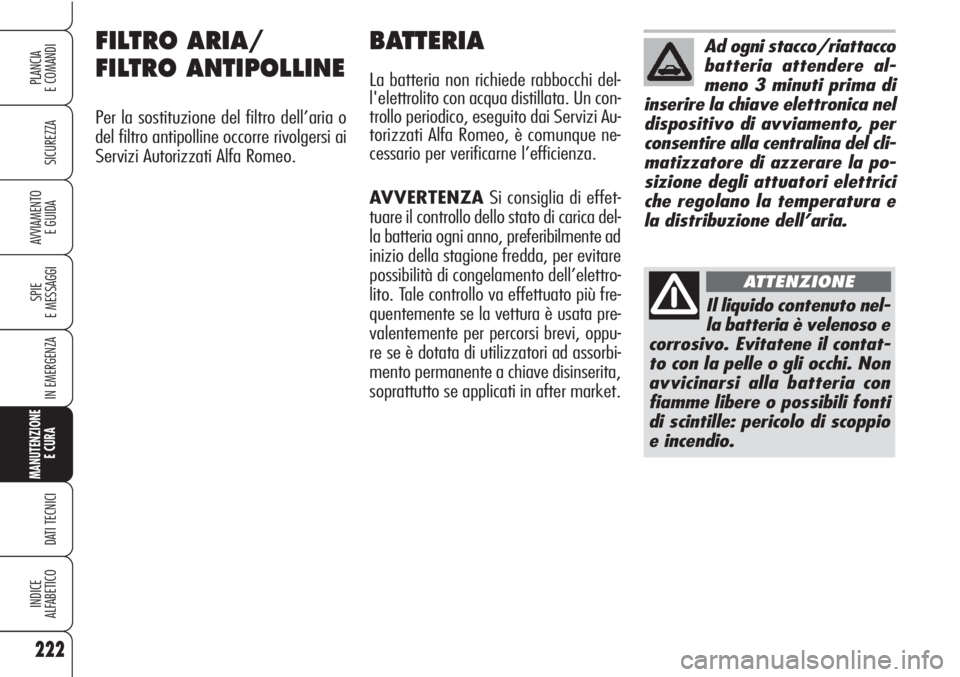

FILTRO ARIA/
FILTRO ANTIPOLLINE
Per la sostituzione del filtro dell’aria o
del filtro antipolline occorre rivolgersi ai
Servizi Autorizzati Alfa Romeo.
BATTERIA
La batteria non richiede rabbocchi del-
l'elettrolito con acqua distillata. Un con-
trollo periodico, eseguito dai Servizi Au-
torizzati Alfa Romeo, è comunque ne-
cessario per verificarne l’efficienza.
Ad ogni stacco/riattacco
batteria attendere al-
meno 3 minuti prima di
inserire la chiave elettronica nel
dispositivo di avviamento, per
consentire alla centralina del cli-
matizzatore di azzerare la po-
sizione degli attuatori elettrici
che regolano la temperatura e
la distribuzione dell’aria.
AVVERTENZASi consiglia di effet-
tuare il controllo dello stato di carica del-
la batteria ogni anno, preferibilmente ad
inizio della stagione fredda, per evitare
possibilità di congelamento dell’elettro-
lito. Tale controllo va effettuato più fre-
quentemente se la vettura è usata pre-
valentemente per percorsi brevi, oppu-
re se è dotata di utilizzatori ad assorbi-
mento permanente a chiave disinserita,
soprattutto se applicati in after market.
Il liquido contenuto nel-
la batteria è velenoso e
corrosivo. Evitatene il contat-
to con la pelle o gli occhi. Non
avvicinarsi alla batteria con
fiamme libere o possibili fonti
di scintille: pericolo di scoppio
e incendio.
ATTENZIONE

223
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

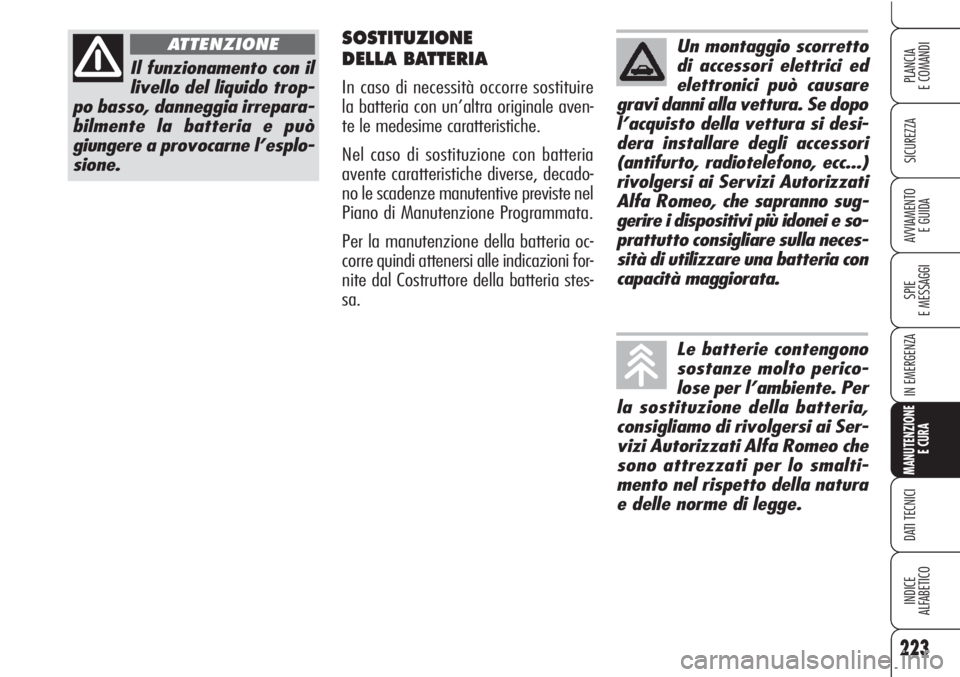

Il funzionamento con il
livello del liquido trop-
po basso, danneggia irrepara-
bilmente la batteria e può
giungere a provocarne l’esplo-
sione.
ATTENZIONESOSTITUZIONE
DELLA BATTERIA
In caso di necessità occorre sostituire
la batteria con un’altra originale aven-
te le medesime caratteristiche.
Nel caso di sostituzione con batteria
avente caratteristiche diverse, decado-
no le scadenze manutentive previste nel
Piano di Manutenzione Programmata.
Per la manutenzione della batteria oc-
corre quindi attenersi alle indicazioni for-
nite dal Costruttore della batteria stes-
sa.
Un montaggio scorretto
di accessori elettrici ed
elettronici può causare
gravi danni alla vettura. Se dopo
l’acquisto della vettura si desi-
dera installare degli accessori
(antifurto, radiotelefono, ecc...)
rivolgersi ai Servizi Autorizzati
Alfa Romeo, che sapranno sug-
gerire i dispositivi più idonei e so-
prattutto consigliare sulla neces-
sità di utilizzare una batteria con
capacità maggiorata.
Le batterie contengono
sostanze molto perico-
lose per l’ambiente. Per
la sostituzione della batteria,
consigliamo di rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo che
sono attrezzati per lo smalti-
mento nel rispetto della natura
e delle norme di legge.

224
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Se la vettura deve re-
stare ferma per lungo
tempo in condizioni di freddo
intenso, smontare la batteria
e trasportarla in luogo riscal-
dato, altrimenti si corre il ri-
schio che congeli.
ATTENZIONE
Quando si deve opera-
re sulla batteria o nel-
le vicinanze, proteggere sem-
pre gli occhi con appositi oc-
chiali.
ATTENZIONECONSIGLI UTILI PER
PROLUNGARE LA DURATA
DELLA BATTERIA
Per evitare di scaricare rapidamente la
batteria e per preservarne la funziona-
lità nel tempo, seguire scrupolosamen-
te le seguenti indicazioni:
❒parcheggiando la vettura, assicurar-
si che porte, cofani e sportelli siano
ben chiusi per evitare che rimanga-
no accese, all’interno dell’abitacolo,
delle plafoniere;
❒spegnere le luci delle plafoniere in-
terne: in ogni caso la vettura é prov-
vista di un sistema di spegnimento
automatico delle luci interne;
❒a motore spento, non tenere dispo-
sitivi accesi per lungo tempo (ad es.
autoradio, luci di emergenza, ecc.);
❒prima di qualsiasi intervento sul-
l’impianto elettrico, staccare il cavo
del polo negativo della batteria;
❒serrare a fondo i morsetti della bat-
teria.

225
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVVERTENZALa batteria mantenu-
ta per lungo tempo in stato di carica in-
feriore al 50% si danneggia per solfa-
tazione, riducendo la capacità e l’atti-
tudine all’avviamento.
Inoltre risulta maggiormente soggetta
alla possibilità di congelamento (può già
verificarsi a –10
°C). In caso di sosta
prolungata, far riferimento al paragrafo
“Lunga inattività della vettura”, nel ca-
pitolo “Avviamento e guida”. Qualora, dopo l’acquisto della vettura,
si desiderasse installare a bordo degli ac-
cessori elettrici che necessitano di ali-
mentazione elettrica permanente (al-
larme, ecc.) oppure accessori comunque
gravanti sul bilancio elettrico, rivolgersi
ai Servizi Autorizzati Alfa Romeo, il cui
personale qualificato, oltre a suggerire
i dispositivi più idonei appartenenti alla
Lineaccessori Alfa Romeo, ne valuterà
l’assorbimento elettrico complessivo, ve-
rificando se l’impianto elettrico della vet-
tura è in grado di sostenere il carico ri-
chiesto, o se invece, sia necessario in-
tegrarlo con una batteria maggiorata.
Infatti, siccome alcuni di questi disposi-
tivi continuano ad assorbire energia elet-
trica anche a motore spento, scaricano
gradualmente la batteria.
L’assorbimento complessivo di tutti gli
utilizzatori (di serie e di seconda instal-
lazione) deve essere inferiore a 0,6 mA
x Ah (della batteria), come indicato nel-
la tabella seguente:
Batteria Massimo
da assorbimento
a vuoto ammesso
50 Ah 30 mA
60 Ah 36 mA
70 Ah 42 mA
90 Ah 54 mA

226
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

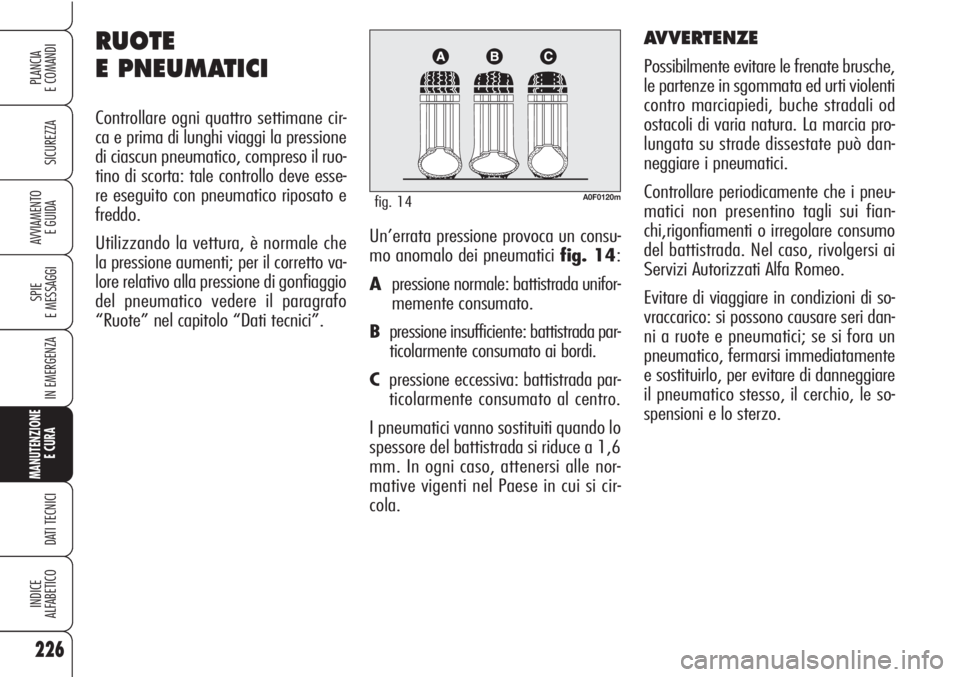

E GUIDAUn’errata pressione provoca un consu-
mo anomalo dei pneumatici fig. 14:
Apressione normale: battistrada unifor-
memente consumato.
Bpressione insufficiente: battistrada par-
ticolarmente consumato ai bordi.
Cpressione eccessiva: battistrada par-
ticolarmente consumato al centro.
I pneumatici vanno sostituiti quando lo
spessore del battistrada si riduce a 1,6
mm. In ogni caso, attenersi alle nor-
mative vigenti nel Paese in cui si cir-
cola.
AVVERTENZE
Possibilmente evitare le frenate brusche,
le partenze in sgommata ed urti violenti
contro marciapiedi, buche stradali od
ostacoli di varia natura. La marcia pro-
lungata su strade dissestate può dan-
neggiare i pneumatici.
Controllare periodicamente che i pneu-
matici non presentino tagli sui fian-
chi,rigonfiamenti o irregolare consumo
del battistrada. Nel caso, rivolgersi ai
Servizi Autorizzati Alfa Romeo.
Evitare di viaggiare in condizioni di so-
vraccarico: si possono causare seri dan-
ni a ruote e pneumatici; se si fora un
pneumatico, fermarsi immediatamente
e sostituirlo, per evitare di danneggiare
il pneumatico stesso, il cerchio, le so-
spensioni e lo sterzo.
RUOTE
E PNEUMATICI
Controllare ogni quattro settimane cir-
ca e prima di lunghi viaggi la pressione
di ciascun pneumatico, compreso il ruo-
tino di scorta: tale controllo deve esse-
re eseguito con pneumatico riposato e
freddo.
Utilizzando la vettura, è normale che
la pressione aumenti; per il corretto va-
lore relativo alla pressione di gonfiaggio
del pneumatico vedere il paragrafo
“Ruote” nel capitolo “Dati tecnici”.
A0F0120mfig. 14

227
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Ricordate che la tenuta
di strada della vettura
dipende anche dalla corretta
pressione di gonfiaggio dei
pneumatici.
ATTENZIONE
Una pressione troppo
bassa provoca il surri-
scaldamento del pneumatico
con possibilità di gravi danni al
pneumatico stesso.
ATTENZIONE
Non effettuare tratta-
menti di riverniciatura
dei cerchi ruote in lega che ri-
chiedono utilizzo di tempera-
ture superiori a 150°C. Le ca-
ratteristiche meccaniche delle
ruote potrebbero essere com-
promesse.
ATTENZIONE
Non effettuate lo
scambio in croce dei
pneumatici, spostandoli dal
lato destro della vettura a
quello sinistro e viceversa.
ATTENZIONEIl pneumatico invecchia anche se usato
poco. Screpolature nella gomma del bat-
tistrada e dei fianchi sono un segnale
di invecchiamento. In ogni caso, se i
pneumatici sono montati da più di 6 an-
ni, è necessario farli controllare da per-
sonale specializzato. Ricordarsi anche di
controllare con particolare cura il ruoti-
no di scorta.
In caso di sostituzione, montare sempre
pneumatici nuovi, evitando quelli di pro-
venienza dubbia.
Sostituendo un pneumatico, è opportu-
no sostituire anche la valvola di gon-
fiaggio; per consentire un consumo
uniforme tra i pneumatici anteriori e
quelli posteriori, si consiglia lo scambio
dei pneumatici ogni 10-15 mila chilo-
metri, mantenendoli dallo stesso lato
vettura per non invertire il senso di ro-
tazione.

228
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

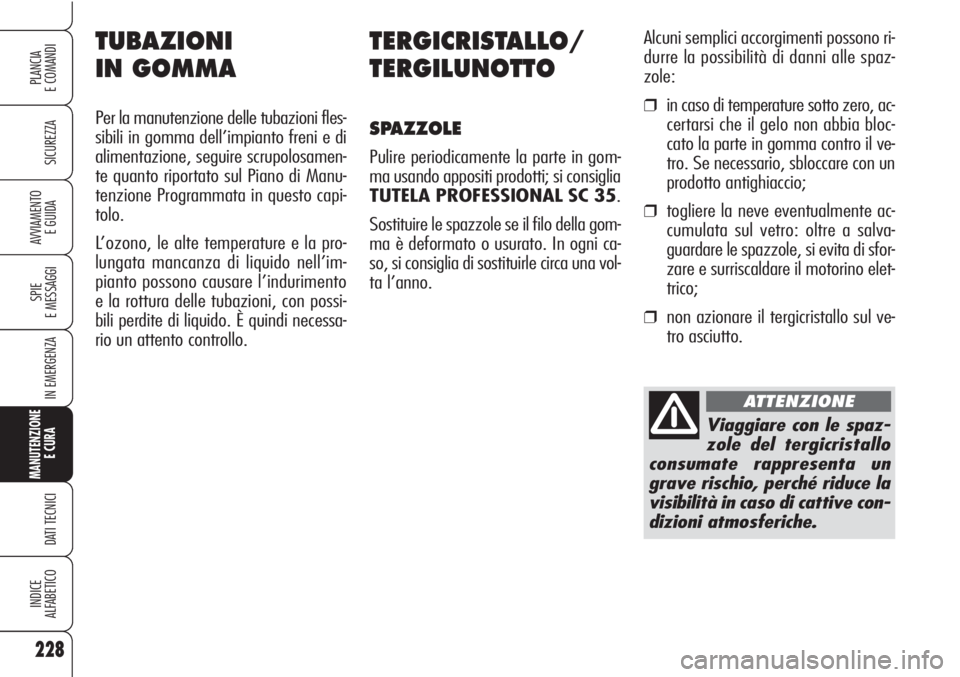

TERGICRISTALLO/
TERGILUNOTTO
SPAZZOLE
Pulire periodicamente la parte in gom-
ma usando appositi prodotti; si consiglia
TUTELA PROFESSIONAL SC 35.
Sostituire le spazzole se il filo della gom-
ma è deformato o usurato. In ogni ca-
so, si consiglia di sostituirle circa una vol-
ta l’anno.
TUBAZIONI
IN GOMMA
Per la manutenzione delle tubazioni fles-
sibili in gomma dell’impianto freni e di
alimentazione, seguire scrupolosamen-
te quanto riportato sul Piano di Manu-
tenzione Programmata in questo capi-
tolo.
L’ozono, le alte temperature e la pro-
lungata mancanza di liquido nell’im-
pianto possono causare l’indurimento
e la rottura delle tubazioni, con possi-
bili perdite di liquido. È quindi necessa-
rio un attento controllo.
Viaggiare con le spaz-
zole del tergicristallo
consumate rappresenta un
grave rischio, perché riduce la
visibilità in caso di cattive con-
dizioni atmosferiche.
ATTENZIONE
Alcuni semplici accorgimenti possono ri-
durre la possibilità di danni alle spaz-
zole:
❒in caso di temperature sotto zero, ac-
certarsi che il gelo non abbia bloc-
cato la parte in gomma contro il ve-
tro. Se necessario, sbloccare con un
prodotto antighiaccio;
❒togliere la neve eventualmente ac-
cumulata sul vetro: oltre a salva-
guardare le spazzole, si evita di sfor-
zare e surriscaldare il motorino elet-
trico;
❒non azionare il tergicristallo sul ve-
tro asciutto.
