PESI
2.4 JTDM
1575
1200
1050
2035
460
1500
60
80
1750 TURBO
BENZINA
1430
1100
1050
1890
460
1450
60
80
3.2 JTS 4x4
1605
1200
1050
2065
460
1500
60
80
3.2 JTS 4x2
1540
1200
1050
2000
460
1500
60
80
2.0 JTDM
1480
1200
1050
1940
460
1500
60
80

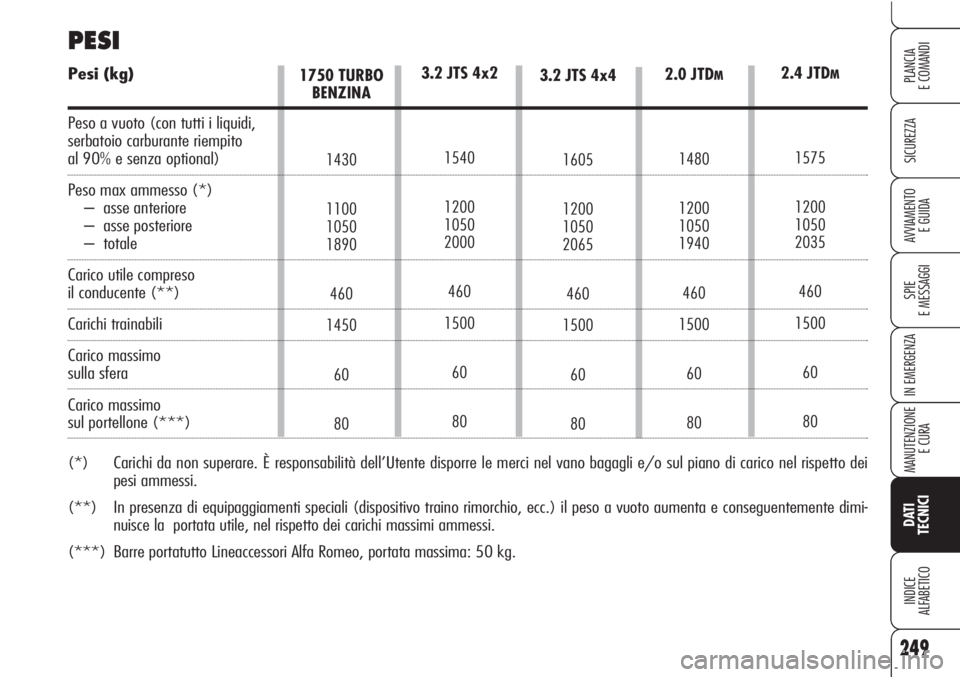

Pesi (kg)
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito
al 90% e senza optional)
Peso max ammesso (*)
– asse anteriore
– asse posteriore
– totale
Carico utile compreso
il conducente (**)
Carichi trainabili
Carico massimo
sulla sfera
Carico massimo
sul portellone (***)
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
pesi ammessi.
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente dimi-
nuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Barre portatutto Lineaccessori Alfa Romeo, portata massima: 50 kg.

RIFORNIMENTI
2.4 JTDM
70❍10❍
7,35
6,4
❑
2,8
6,0
1750 TURBO
BENZINA
70●10●
6,6
5,0
✰
2,0
6,0
3.2 JTS
70●10●
10,3
5,4
■
2,8
6,0
Serbatoio del combustibile: litri
– compresa una riserva di litri
Impianto di raffreddamento motore litri
Circuito di lubrificazione
motore litri
Cambio meccanico/differenziale litri
Recipiente liquido
lavacristallo con lavafari litri
250
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Combustibili prescritti
e lubrificanti originali
●Benzina Verde senza piombo non inferiore
a 95 R.O.N. (Specifica EN228)
❍Gasolio per autotrazione (Specifica EN590)
Miscela di acqua e liquido
PARAFLU
UPal 50% (❑)
■SELENIA StAR
✰SELENIA StAR P.E.(versioni 1750 TURBO BENZINA)
❑SELENIA WR
★SELENIA WR P.E.(versioni 2.0 JTDM)
TUTELA CAR MATRYX
Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35
2.0 JTDM
70❍10❍
6,1
4,9
★
2,8
6,0
(❑)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.

Per le motorizzazioni diesel, in casi di emergenza ove non siano disponibili i prodotti originali, sono accettati lubrificanti con prestazioni minime
ACEA B4 o ACEA C2; in questo caso non sono garantite le prestazioni ottimali del motore e se ne raccomanda appena possibile la sostituzione con
i lubrificanti consigliati presso i Servizi Autorizzati Alfa Romeo.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA A3 e ACEA B4 potrebbe causare danni al motore non coperti da garanzia.
251
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

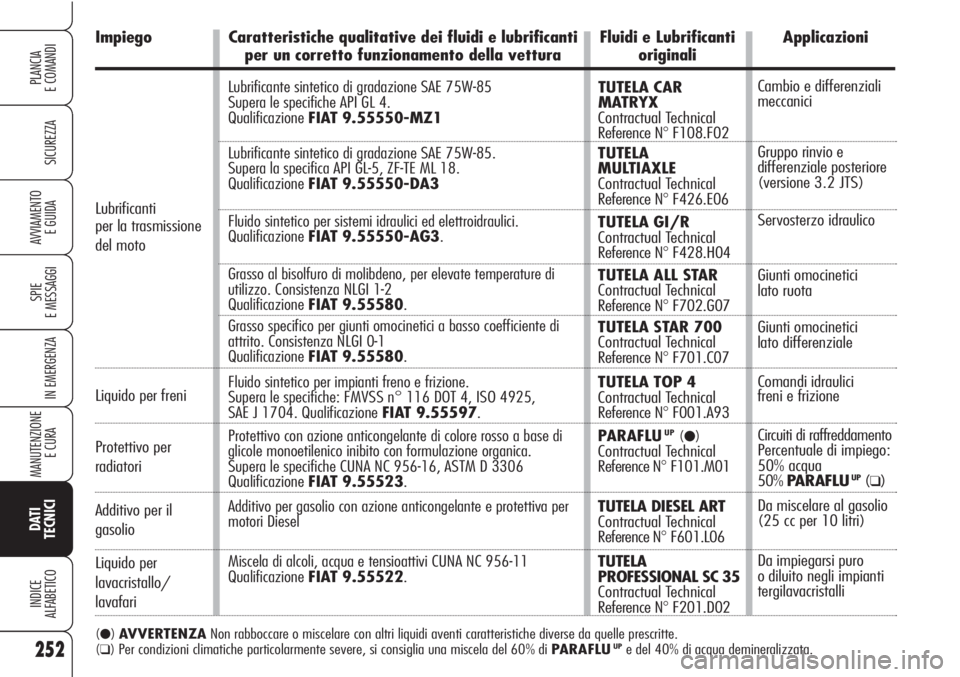

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi Fluidi Intervallo
e lubrificanti per un corretto e Lubrificanti di sostituzione
funzionamento della vettura originali
Lubrificanti per
motori a benzina
(versioni 2.2 JTS
e 3.2 JTS)
Lubrificanti per
motori a benzina
(versioni 1.8
Turbo Benzina)
Lubrificanti per
motori a gasolio
(versioni 2.4 JTDM)
Lubrificanti per
motori a gasolio
(versioni 2.0 JTDM)Lubrificante con base sintetica di gradazione
SAE 5W-40. Qualificazione FIAT 9.55535-H2
Lubrificante con base sintetica di gradazione
SAE 5W-40 ACEA C3.
QualificazioneFIAT 9.55535-S2
Lubrificante con base sintetica di gradazione
SAE 5W-40. Qualificazione FIAT 9.55535-N2
Lubrificante con base sintetica di gradazione
SAE 5W-30.
QualificazioneFIAT 9.55535-S1SELENIA StAR
Contractual Technical
Reference N
°F216.D05
SELENIA StAR P.E.
Contractual Technical
Reference N
°F603.D08
SELENIA WR
Contractual Technical
Reference N
°F515.D06
SELENIA WR P.E.
Contractual Technical
Reference N
°F510.D07Secondo Piano
di Manutenzione
Programmata
Secondo Piano
di Manutenzione
Programmata
Secondo Piano
di Manutenzione
Programmata
Secondo Piano
di Manutenzione
Programmata

252
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Liquido per freni
Liquido per
lavacristallo/
lavafari
Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e Lubrificanti Applicazioni
per un corretto funzionamento della vettura originali
Lubrificanti
per la trasmissione
del moto
(●)AVVERTENZANon rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle prescritte.(❑)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
Lubrificante sintetico di gradazione SAE 75W-85
Supera le specifiche API GL 4.
QualificazioneFIAT 9.55550-MZ1
Lubrificante sintetico di gradazione SAE 75W-85.
Supera la specifica API GL-5, ZF-TE ML 18.
QualificazioneFIAT 9.55550-DA3
Fluido sintetico per sistemi idraulici ed elettroidraulici.
QualificazioneFIAT 9.55550-AG3.
Grasso al bisolfuro di molibdeno, per elevate temperature di
utilizzo. Consistenza NLGI 1-2
QualificazioneFIAT 9.55580.
Grasso specifico per giunti omocinetici a basso coefficiente di
attrito. Consistenza NLGI 0-1
QualificazioneFIAT 9.55580.
Fluido sintetico per impianti freno e frizione.
Supera le specifiche: FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704. Qualificazione FIAT 9.55597.
Protettivo con azione anticongelante di colore rosso a base di
glicole monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
QualificazioneFIAT 9.55523.
Additivo per gasolio con azione anticongelante e protettiva per
motori Diesel
Miscela di alcoli, acqua e tensioattivi CUNA NC 956-11
QualificazioneFIAT 9.55522.TUTELA CAR
MATRYX
Contractual Technical
Reference N°F108.F02
TUTELA
MULTIAXLE
Contractual Technical
Reference N°F426.E06
TUTELA GI/RContractual Technical
Reference N°F428.H04
TUTELA ALL STARContractual Technical
Reference N°F702.G07
TUTELA STAR 700Contractual Technical
Reference N°F701.C07
TUTELA TOP 4Contractual Technical
Reference N°F001.A93
PARAFLUUP(●)Contractual Technical
Reference N°F101.M01
TUTELA DIESEL ARTContractual Technical
Reference N°F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N°F201.D02 Additivo per il
gasolio Protettivo per
radiatoriCambio e differenziali
meccanici
Gruppo rinvio e
differenziale posteriore
(versione 3.2 JTS)
Servosterzo idraulico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Comandi idraulici
freni e frizione
Circuiti di raffreddamento
Percentuale di impiego:
50% acqua
50%PARAFLU
UP(❑)
Da miscelare al gasolio
(25 cc per 10 litri)
Da impiegarsi puro
o diluito negli impianti
tergilavacristalli

253
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
–ciclo extraurbano: viene effet-
tuata una guida che simula l’utilizzo di
circolazione extraurbana della vettura
con frequenti accelerazioni in tutte le
marce; la velocità di percorrenza varia
da 0 a 120 km/h;
–consumo combinato: viene de-
terminato con una ponderazione di cir-
ca il 37% del ciclo urbano e di circa il
63% del ciclo extraurbano.AVVERTENZA Tipologia di per-
corso, situazioni di traffico, con-
dizioni atmosferiche, stile di gui-
da, stato generale della vettura,
livello di allestimento/dotazioni/
accessori, utilizzo del climatizza-
tore, carico della vettura, pre-
senza di portapacchi sul tetto, al-
tre situazioni che penalizzano la
penetrazione aerodinamica o la
resistenza all’avanzamento por-
tano a valori di consumo diversi
da quelli rilevati.CONSUMO DI
COMBUSTIBILE
I valori di consumo combustibile, ripor-
tati nella seguente tabella, sono deter-
minati sulla base di prove omologative
prescritte da specifiche Direttive Euro-
pee.
Per la rilevazione del consumo vengono
seguite le seguenti procedure:
–ciclo urbano: inizia con un avvia-
mento a freddo quindi viene effettuata
una guida che simula l’utilizzo di circo-
lazione urbana della vettura;
CONSUMI SECONDO LA DIRETTIVA EUROPEA Urbano Extraurbano Combinato
VIGENTE (litri x 100 km)
1750 TURBO BENZINA11,8 6,0 8,1
3.2 JTS 4x216,4 7,9 11,0
3.2 JTS 4x416,7 8,3 11,4
2.0 JTDM7,1 4,4 5,4
2.4 JTDM9,2 5,4 6,8

254
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

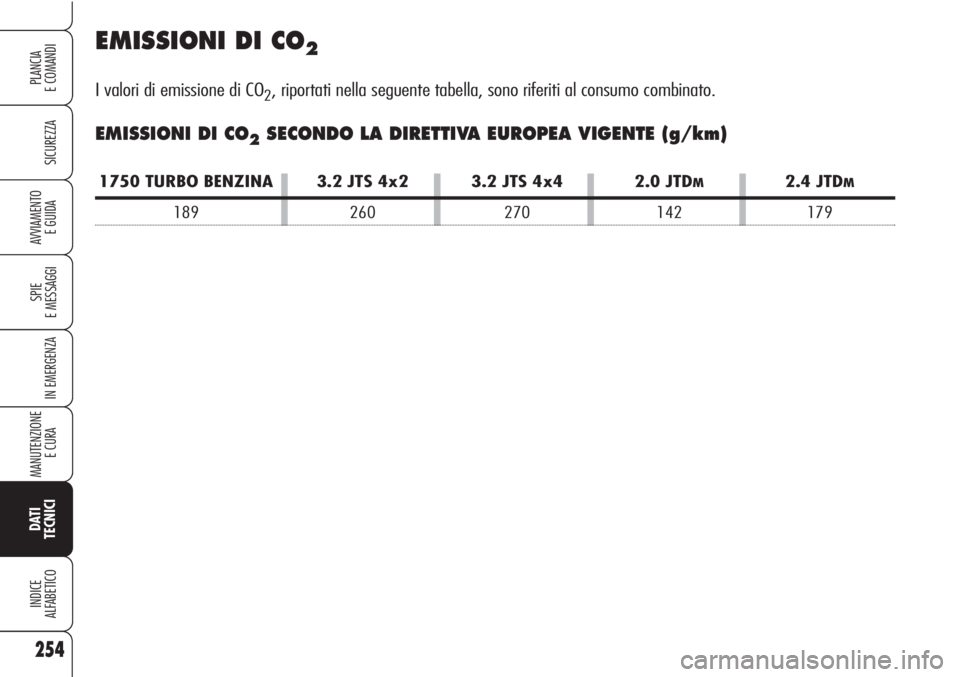

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
EMISSIONI DI CO2SECONDO LA DIRETTIVA EUROPEA VIGENTE (g/km)
1750 TURBO BENZINA 3.2 JTS 4x2 3.2 JTS 4x4 2.0 JTDM2.4 JTDM
189 260 270 142 179

255
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

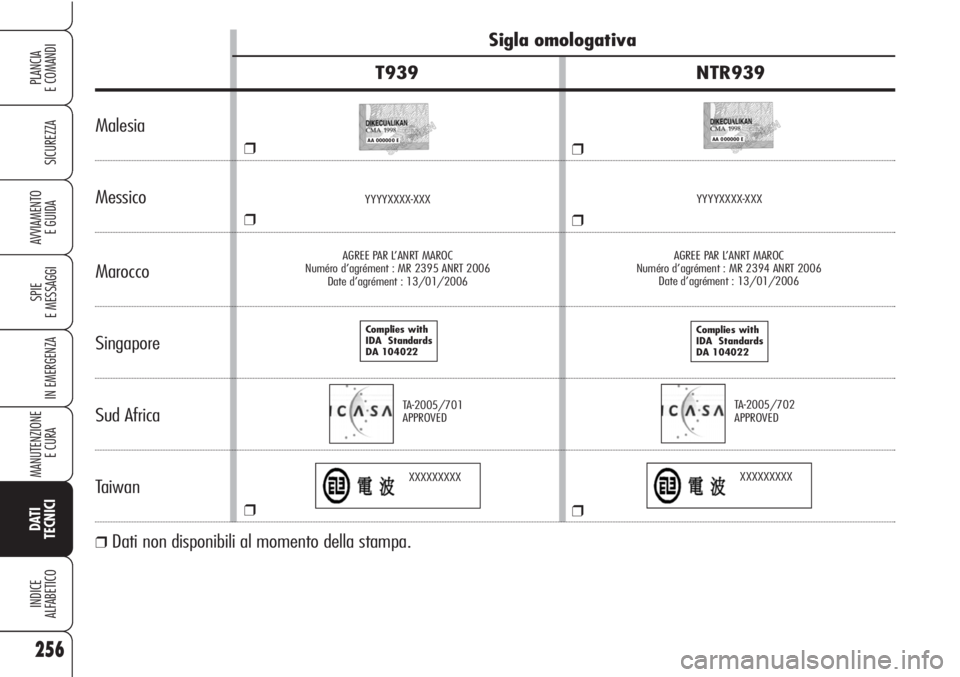

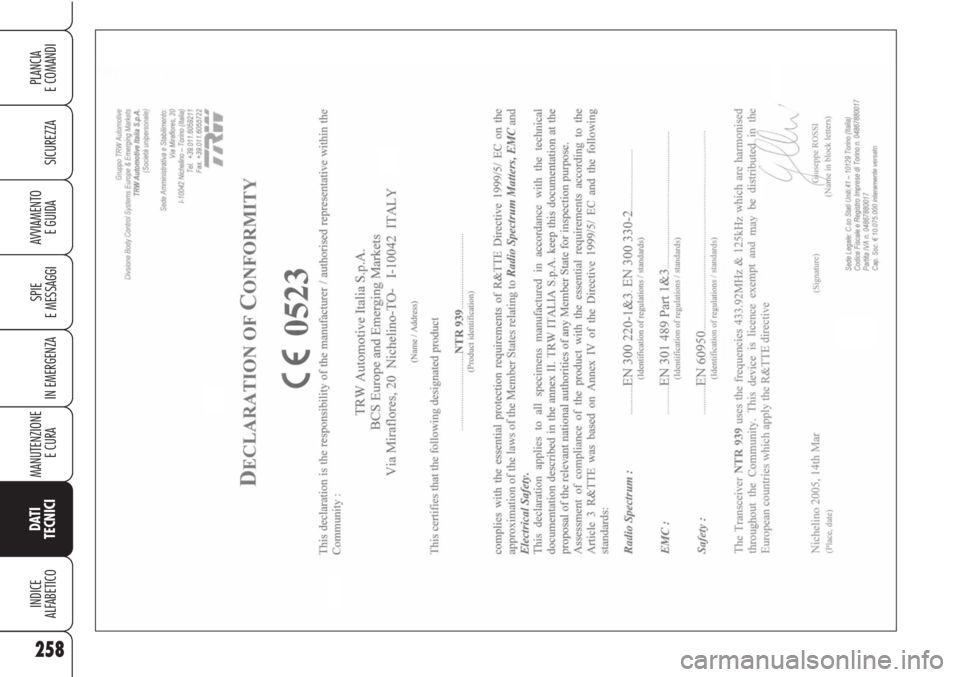

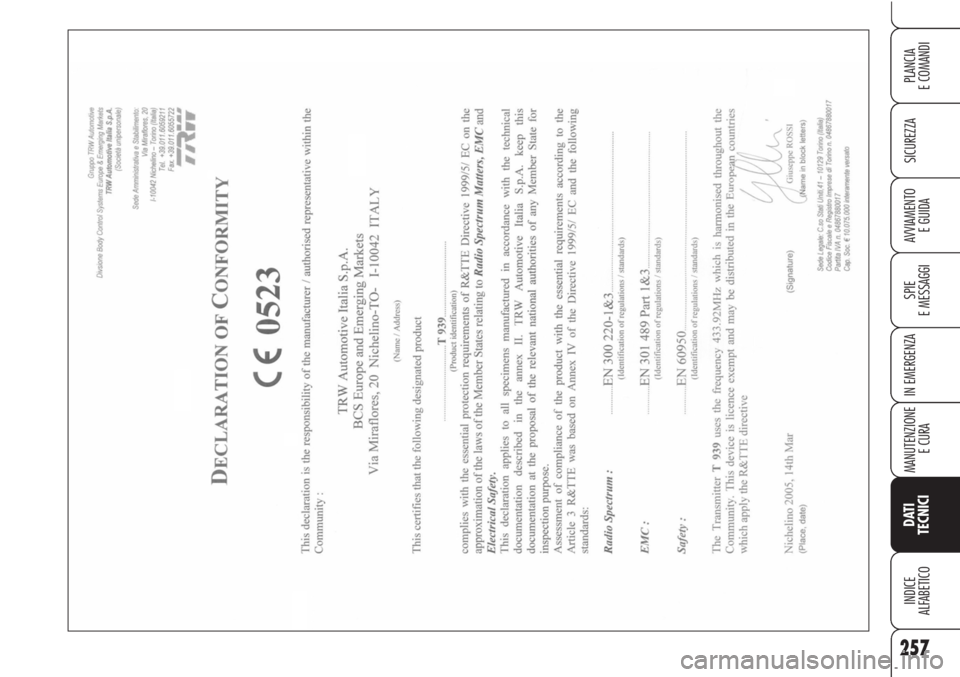

Sigla omologativa
T939 NTR939
Unione Europea e
