Alfa Romeo Brera/Spider 2010 Notice d'entretien (in French)

209
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
E E
N N
T T
R R
E E
T T
I I
E E
N N
D D
E E
L L
A A
V V
O O
I I
T T
U U
R R
E E

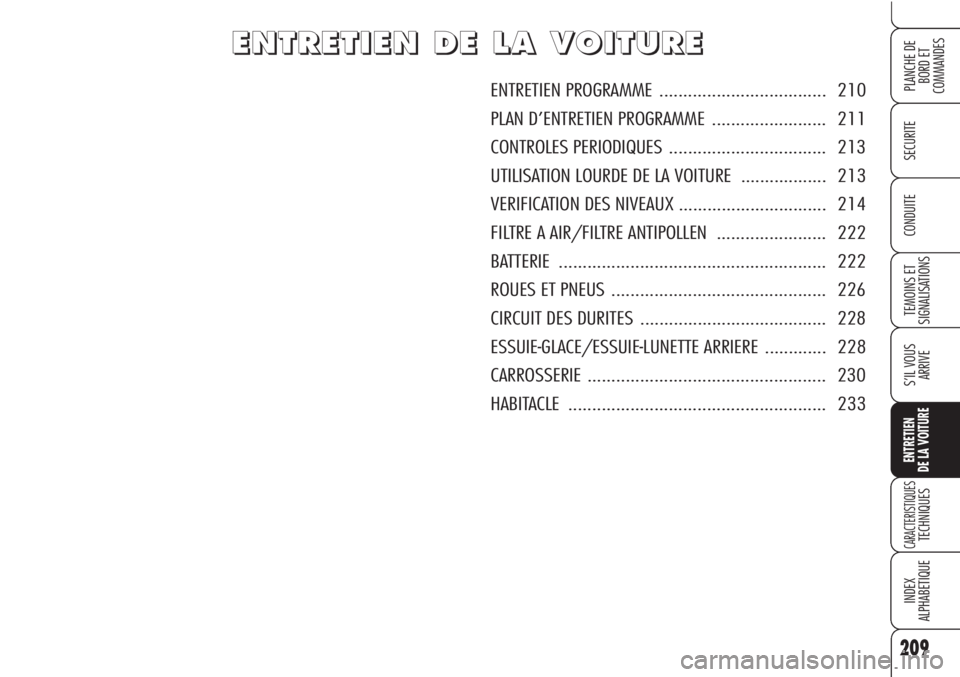

ENTRETIEN PROGRAMME ................................... 210
PLAN D’ENTRETIEN PROGRAMME ........................ 211
CONTROLES PERIODIQUES ................................. 213
UTILISATION LOURDE DE LA VOITURE .................. 213
VERIFICATION DES NIVEAUX ............................... 214
FILTRE A AIR/FILTRE ANTIPOLLEN....................... 222
BATTERIE ........................................................ 222
ROUES ET PNEUS............................................. 226
CIRCUIT DES DURITES ....................................... 228
ESSUIE-GLACE/ESSUIE-LUNETTE ARRIERE ............. 228
CARROSSERIE .................................................. 230
HABITACLE ...................................................... 233

210
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ENTRETIEN
PROGRAMME
Un entretien correct est déterminant pour
garantir à la voiture une longue durée
dans des conditions optimales.
Pour cette raison Alfa Romeo a prévu une
série de contrôles et d’interventions d’en-
tretien tous les 35.000 kilomètres (ou
21.000 mi).
ATTENTIONL'intervalle effectif de vi-
dange de l'huile et de remplacement du
filtre à huile moteur dépend des condi-
tions d'emploi de la voiture et est signa-
lé par le témoin ou un message (s'il est
prévu) sur le combiné de bord.
ATTENTIONA 2000 km de l’échéan-
ce de l’entretien, l’affichage visualise un
message.Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes
les exigences de la voiture: même pen-
dant la période initiale avant le coupon
des 35.000 km (ou 21.000 mi) et en-
suite, entre un coupon et le suivant, il faut
toujours effectuer les contrôles ordinaires,
comme par exemple le contrôle systé-
matique avec appoint éventuel du niveau
des liquides, du gonflage des pneus, etc...
ATTENTIONLes coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Services Agréés Alfa Ro-
meo à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues,
il s’avérait nécessaire de procéder à d’ul-
térieurs remplacements ou réparations,
ces dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTIONIl est recommandé de si-
gnaler immédiatement aux Services
Agréés Alfa Romeo de petites anomalies
de fonctionnement éventuelles sans at-
tendre l’exécution du prochain coupon.
Si la voiture est souvent employée pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et
l’autre.

211
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
35 70 105 140 175
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●
●●
●●●●●
●●●●●
●●●●●

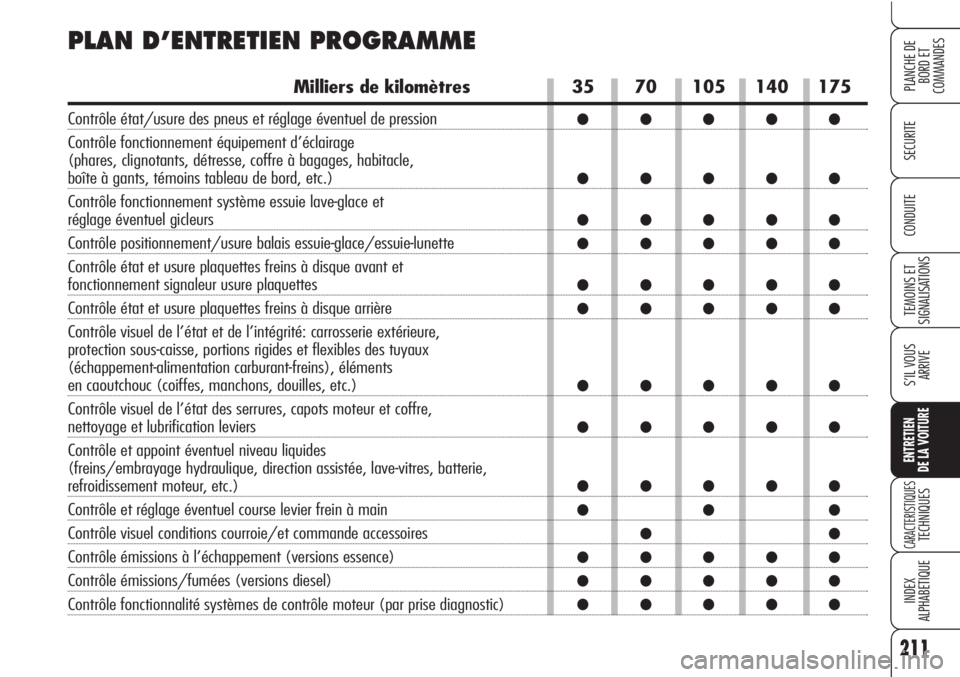

PLAN D’ENTRETIEN PROGRAMME
Milliers de kilomètres
Contrôle état/usure des pneus et réglage éventuel de pression
Contrôle fonctionnement équipement d’éclairage
(phares, clignotants, détresse, coffre à bagages, habitacle,
boîte à gants, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace et
réglage éventuel gicleurs
Contrôle positionnement/usure balais essuie-glace/essuie-lunette
Contrôle état et usure plaquettes freins à disque avant et
fonctionnement signaleur usure plaquettes
Contrôle état et usure plaquettes freins à disque arrière
Contrôle visuel de l’état et de l’intégrité: carrosserie extérieure,
protection sous-caisse, portions rigides et flexibles des tuyaux
(échappement-alimentation carburant-freins), éléments
en caoutchouc (coiffes, manchons, douilles, etc.)
Contrôle visuel de l’état des serrures, capots moteur et coffre,
nettoyage et lubrification leviers
Contrôle et appoint éventuel niveau liquides
(freins/embrayage hydraulique, direction assistée, lave-vitres, batterie,
refroidissement moteur, etc.)
Contrôle et réglage éventuel course levier frein à main
Contrôle visuel conditions courroie/et commande accessoires
Contrôle émissions à l’échappement (versions essence)
Contrôle émissions/fumées (versions diesel)
Contrôle fonctionnalité systèmes de contrôle moteur (par prise diagnostic)

212
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
212

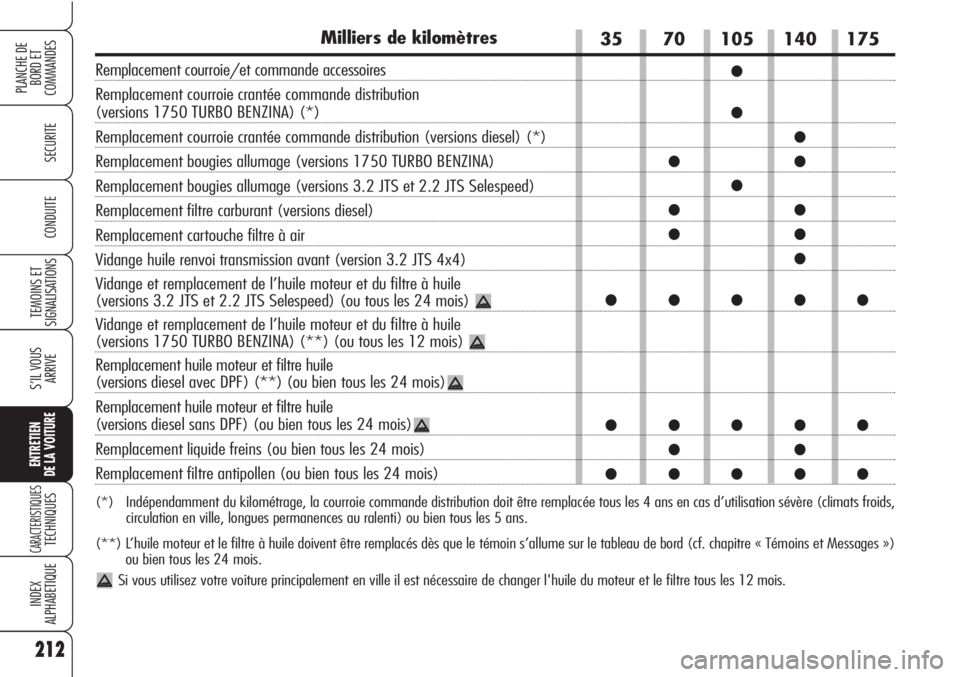

35 70 105 140 175
●
●
●
●●
●
●●
●●
●
●●●●●
●●●●●
●●
●●●●●
Milliers de kilomètres
Remplacement courroie/et commande accessoires
Remplacement courroie crantée commande distribution
(versions 1750 TURBO BENZINA) (*)
Remplacement courroie crantée commande distribution (versions diesel) (*)
Remplacement bougies allumage (versions 1750 TURBO BENZINA)
Remplacement bougies allumage (versions 3.2 JTS et 2.2 JTS Selespeed)
Remplacement filtre carburant (versions diesel)
Remplacement cartouche filtre à air
Vidange huile renvoi transmission avant (version 3.2 JTS 4x4)
Vidange et remplacement de l’huile moteur et du filtre à huile
(versions 3.2 JTS et 2.2 JTS Selespeed) (ou tous les 24 mois)
Vidange et remplacement de l’huile moteur et du filtre à huile
(versions 1750 TURBO BENZINA) (**) (ou tous les 12 mois)
Remplacement huile moteur et filtre huile
(versions diesel avec DPF) (**) (ou bien tous les 24 mois)
Remplacement huile moteur et filtre huile
(versions diesel sans DPF) (ou bien tous les 24 mois)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
(*) Indépendamment du kilométrage, la courroie commande distribution doit être remplacée tous les 4 ans en cas d’utilisation sévère (climats froids,
circulation en ville, longues permanences au ralenti) ou bien tous les 5 ans.
(**) L’huile moteur et le filtre à huile doivent être remplacés dès que le témoin s’allume sur le tableau de bord (cf. chapitre « Témoins et Messages »)
ou bien tous les 24 mois.
Si vous utilisez votre voiture principalement en ville il est nécessaire de changer l'huile du moteur et le filtre tous les 12 mois.

213
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

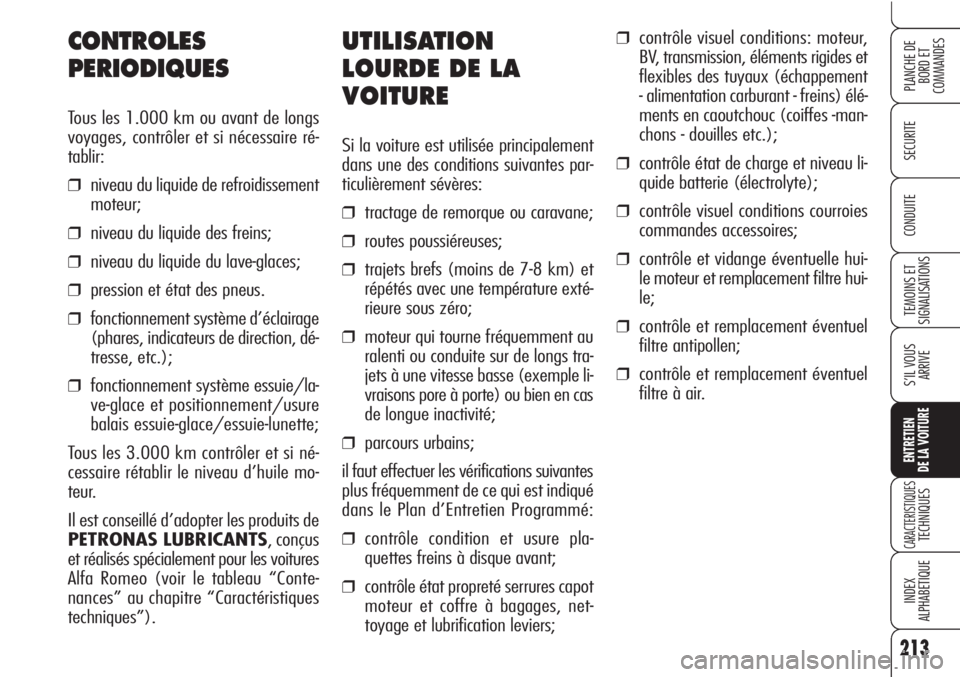

UTILISATION
LOURDE DE LA
VOITURE
Si la voiture est utilisée principalement
dans une des conditions suivantes par-
ticulièrement sévères:
❒tractage de remorque ou caravane;
❒routes poussiéreuses;
❒trajets brefs (moins de 7-8 km) et
répétés avec une température exté-
rieure sous zéro;
❒moteur qui tourne fréquemment au
ralenti ou conduite sur de longs tra-
jets à une vitesse basse (exemple li-
vraisons pore à porte) ou bien en cas
de longue inactivité;
❒parcours urbains;
il faut effectuer les vérifications suivantes
plus fréquemment de ce qui est indiqué
dans le Plan d’Entretien Programmé:
❒contrôle condition et usure pla-
quettes freins à disque avant;
❒contrôle état propreté serrures capot
moteur et coffre à bagages, net-
toyage et lubrification leviers;
❒contrôle visuel conditions: moteur,
BV, transmission, éléments rigides et
flexibles des tuyaux (échappement
- alimentation carburant - freins) élé-
ments en caoutchouc (coiffes -man-
chons - douilles etc.);
❒contrôle état de charge et niveau li-
quide batterie (électrolyte);
❒contrôle visuel conditions courroies
commandes accessoires;
❒contrôle et vidange éventuelle hui-
le moteur et remplacement filtre hui-
le;
❒contrôle et remplacement éventuel
filtre antipollen;
❒contrôle et remplacement éventuel
filtre à air.
CONTROLES
PERIODIQUES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire ré-
tablir:
❒niveau du liquide de refroidissement
moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus.
❒fonctionnement système d’éclairage
(phares, indicateurs de direction, dé-
tresse, etc.);
❒fonctionnement système essuie/ la-
ve-glace et positionnement/usure
balais essuie-glace/essuie-lunette;
Tous les 3.000 km contrôler et si né-
cessaire rétablir le niveau d’huile mo-
teur.
Il est conseillé d’adopter les produits de
PETRONAS LUBRICANTS, conçus
et réalisés spécialement pour les voitures
Alfa Romeo (voir le tableau “Conte-
nances” au chapitre “Caractéristiques
techniques”).

214
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

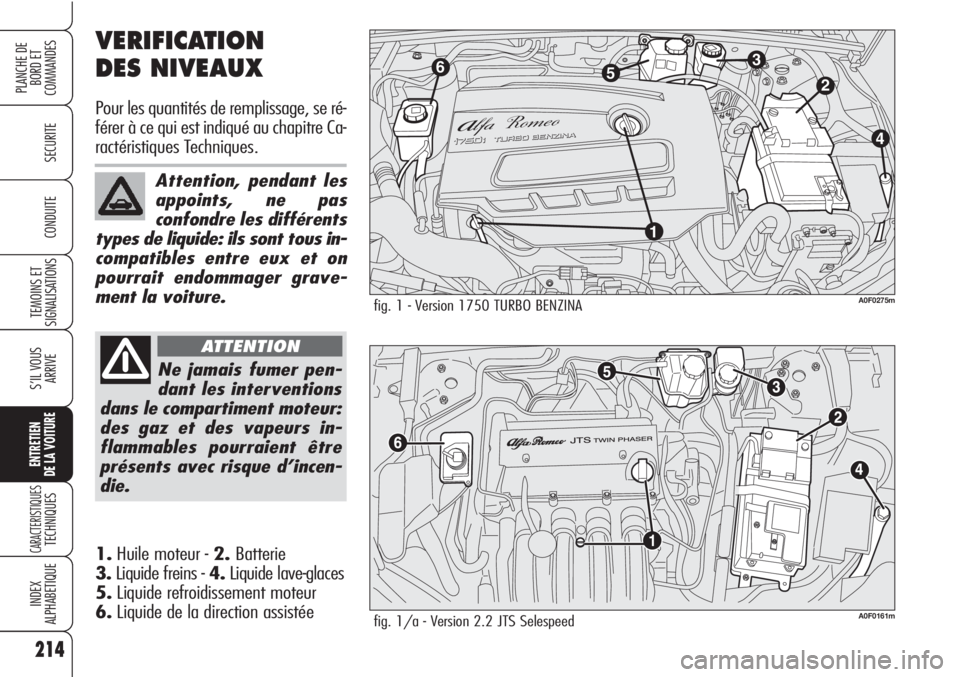

VERIFICATION
DES NIVEAUX
Pour les quantités de remplissage, se ré-
férer à ce qui est indiqué au chapitre Ca-
ractéristiques Techniques.
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée
fig. 1 - Version 1750 TURBO BENZINA
2
4
1 6
53
A0F0275m
Ne jamais fumer pen-
dant les interventions
dans le compartiment moteur:
des gaz et des vapeurs in-
flammables pourraient être
présents avec risque d’incen-
die.
ATTENTION
Attention, pendant les
appoints, ne pas
confondre les différents
types de liquide: ils sont tous in-
compatibles entre eux et on
pourrait endommager grave-
ment la voiture.
fig. 1/a - Version 2.2 JTS SelespeedA0F0161m

215
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

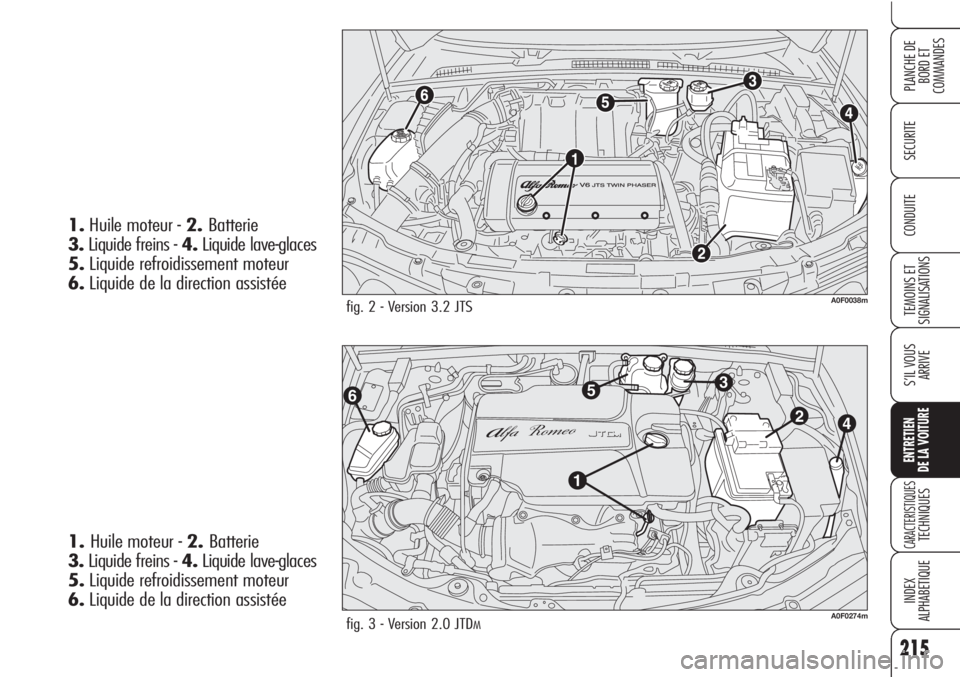

fig. 2 - Version 3.2 JTSA0F0038m
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée
fig. 3 - Version 2.0 JTDM
653
2
4
1
A0F0274m
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée

216
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

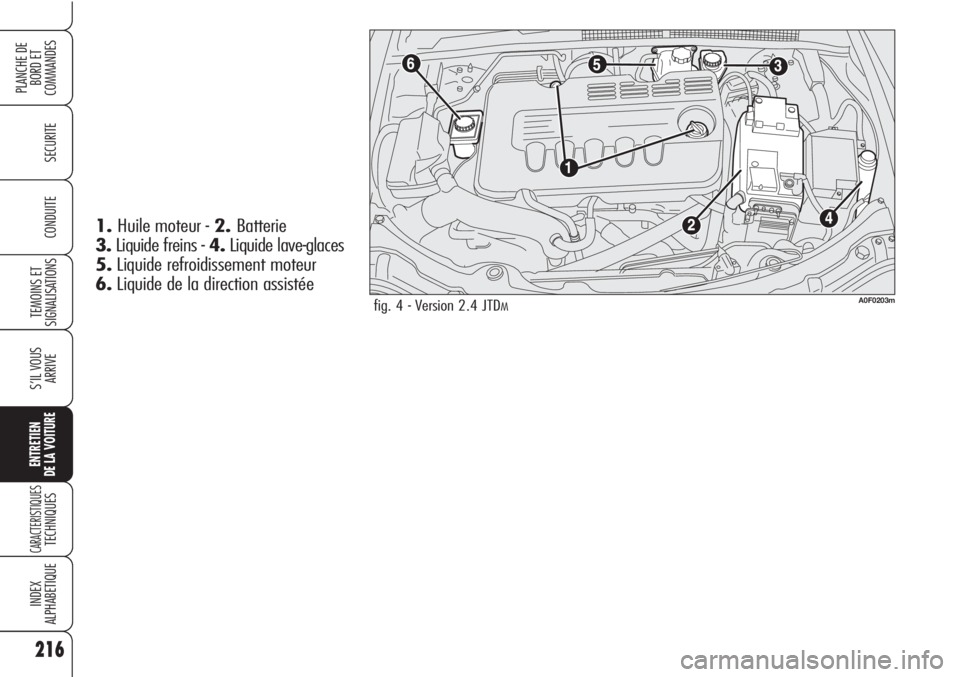

fig. 4 - Version 2.4 JTDMA0F0203m
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée

217
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

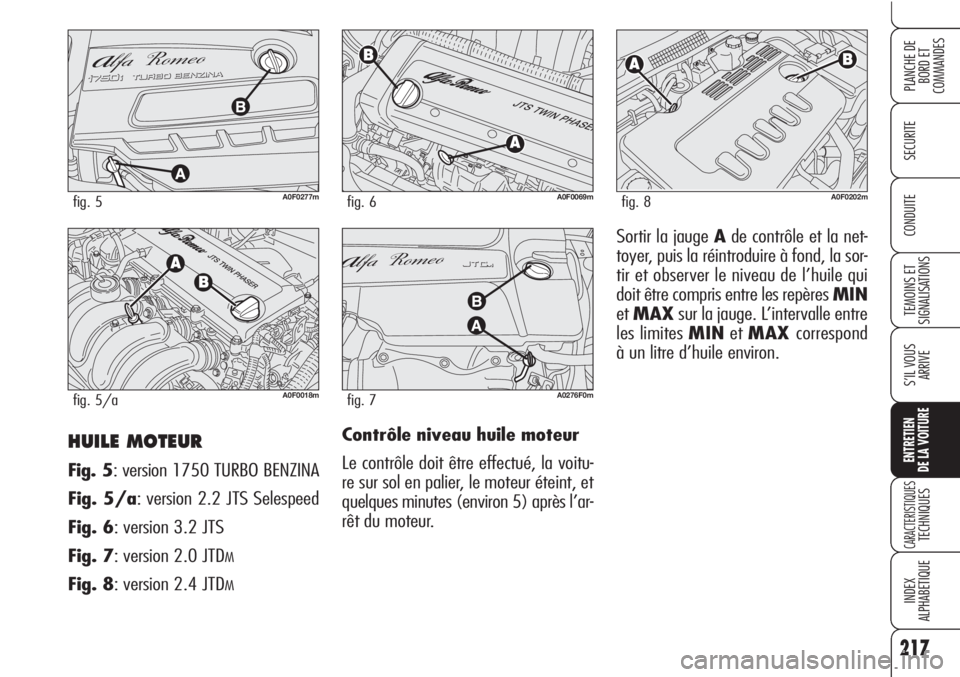

HUILE MOTEUR
Fig. 5: version 1750 TURBO BENZINA
Fig. 5/a: version 2.2 JTS Selespeed
Fig. 6: version 3.2 JTS
Fig. 7: version 2.0 JTD
M
Fig. 8: version 2.4 JTDM
Contrôle niveau huile moteur
Le contrôle doit être effectué, la voitu-
re sur sol en palier, le moteur éteint, et
quelques minutes (environ 5) après l’ar-
rêt du moteur.
A0F0277mfig. 5
A0276F0mfig. 7
A0F0069mfig. 6A0F0202mfig. 8
Sortir la jauge Ade contrôle et la net-
toyer, puis la réintroduire à fond, la sor-
tir et observer le niveau de l’huile qui
doit être compris entre les repères MIN
etMAXsur la jauge. L’intervalle entre
les limites MINetMAXcorrespond
à un litre d’huile environ.
A0F0018mfig. 5/a

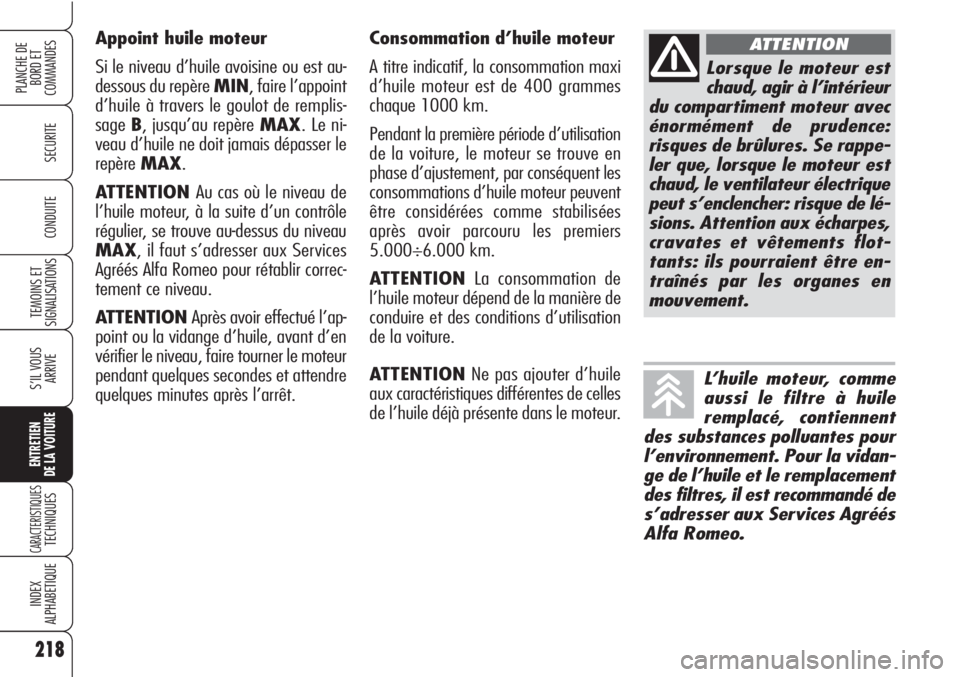

Appoint huile moteur
Si le niveau d’huile avoisine ou est au-
dessous du repère MIN, faire l’appoint
d’huile à travers le goulot de remplis-
sageB, jusqu’au repère MAX. Le ni-
veau d’huile ne doit jamais dépasser le
repèreMAX.
ATTENTION Au cas où le niveau de
l’huile moteur, à la suite d’un contrôle
régulier, se trouve au-dessus du niveau
MAX, il faut s’adresser aux Services
Agréés Alfa Romeo pour rétablir correc-
tement ce niveau.
ATTENTION Après avoir effectué l’ap-
point ou la vidange d’huile, avant d’en
vérifier le niveau, faire tourner le moteur
pendant quelques secondes et attendre
quelques minutes après l’arrêt.
218
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Consommation d’huile moteur
A titre indicatif, la consommation maxi
d’huile moteur est de 400 grammes
chaque 1000 km.
Pendant la première période d’utilisation
de la voiture, le moteur se trouve en
phase d’ajustement, par conséquent les
consommations d’huile moteur peuvent
être considérées comme stabilisées
après avoir parcouru les premiers
5.000÷6.000 km.
ATTENTIONLa consommation de
l’huile moteur dépend de la manière de
conduire et des conditions d’utilisation
de la voiture.
ATTENTIONNe pas ajouter d’huile
aux caractéristiques différentes de celles
de l’huile déjà présente dans le moteur.
Lorsque le moteur est
chaud, agir à l’intérieur
du compartiment moteur avec
énormément de prudence:
risques de brûlures. Se rappe-
ler que, lorsque le moteur est
chaud, le ventilateur électrique
peut s’enclencher: risque de lé-
sions. Attention aux écharpes,
cravates et vêtements flot-
tants: ils pourraient être en-
traînés par les organes en
mouvement.
ATTENTION
L’huile moteur, comme
aussi le filtre à huile
remplacé, contiennent
des substances polluantes pour
l’environnement. Pour la vidan-
ge de l’huile et le remplacement
des filtres, il est recommandé de
s’adresser aux Services Agréés
Alfa Romeo.
