Alfa Romeo Brera/Spider 2010 Notice d'entretien (in French)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Brera/Spider, Model: Alfa Romeo Brera/Spider 2010Pages: 271, PDF Size: 4.41 MB
Page 241 of 271

239
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Pour le remplacement des bougies, s’adresser aux Services Agréés Alfa Romeo.
3.2 JTS
939A000
Otto
4 en ligne
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
BOSCH
HR7MPP152
Essence
verte sans plomb
95 RON
(Spécification
EN228)2.0 JTDM
939B3000
844A2000 (*)
Diesel
4 en ligne
4
83,0 x 90,4
1956
120 (*)/125
163 (*)/170
4000
360
36,7
1750
–
Gazole pour
traction
automobile
(Spécification
EN590)2.4 JTD
M
939A9000
Diesel
5 en ligne
4
82 x 90,4
2387
154
210
4000
400
40,8
1500
–
Gazole pour
traction
automobile
(Spécification
EN590) 2.2 JTS (**)
939A5000
Otto
6 en ligne
4
85,6 X 89
3195
191
260
6300
322
32,8
4500
NGKFR5CP
Essence
verte sans plomb
95 RON
(Spécification
EN228)
(*) Pour marchés spécifiques (**) Versions avec B.V. Selespeed

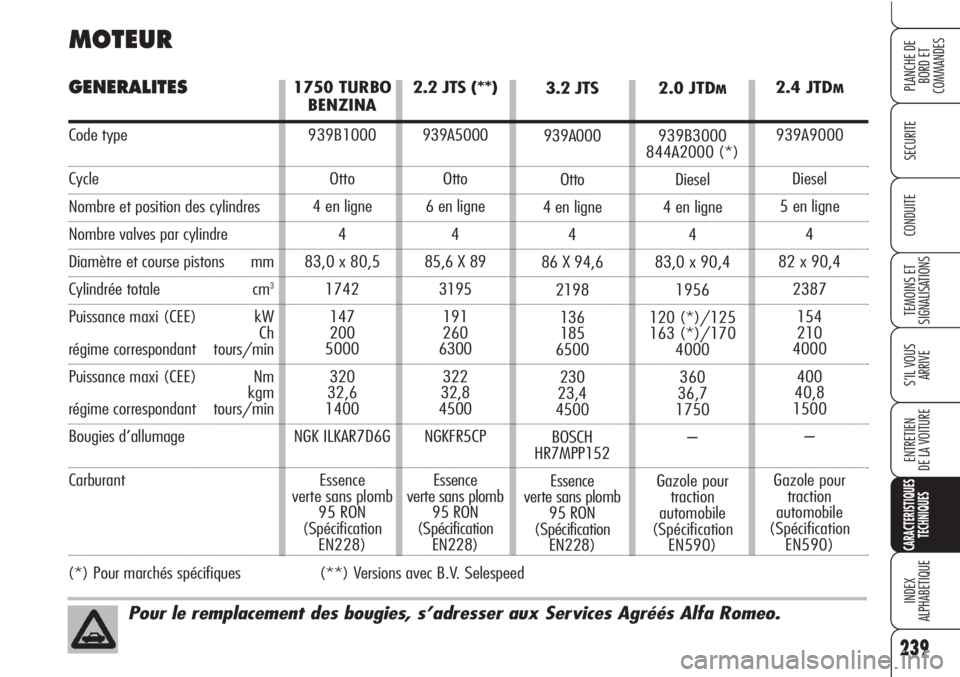

MOTEUR
GENERALITES
Code type
Cycle
Nombre et position des cylindres
Nombre valves par cylindre
Diamètre et course pistons mm
Cylindrée totale cm3
Puissance maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
1750 TURBO
BENZINA
939B1000
Otto
4 en ligne
4
83,0 x 80,5
1742
147
200
5000
320
32,6
1400
NGK ILKAR7D6G
Essence
verte sans plomb
95 RON
(Spécification
EN228)
Page 242 of 271

240
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

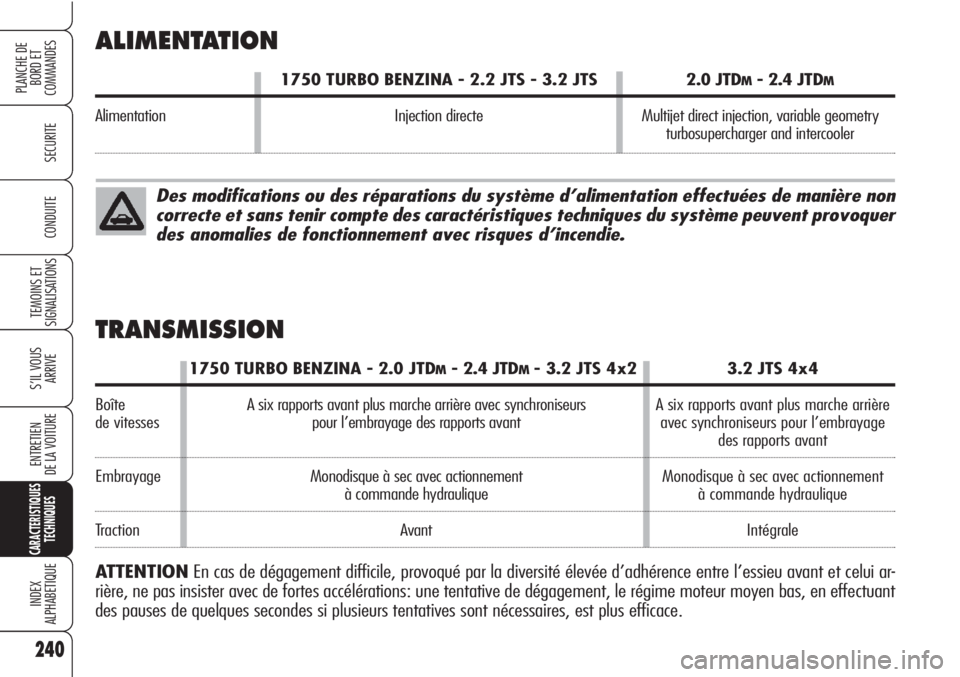

ALIMENTATION
1750 TURBO BENZINA - 2.2 JTS - 3.2 JTS 2.0 JTDM- 2.4 JTDM
Alimentation Injection directe Multijet direct injection, variable geometry
turbosupercharger and intercooler
Des modifications ou des réparations du système d’alimentation effectuées de manière non
correcte et sans tenir compte des caractéristiques techniques du système peuvent provoquer
des anomalies de fonctionnement avec risques d’incendie.
TRANSMISSION
Boîte
de vitesses
Embrayage
Traction
ATTENTIONEn cas de dégagement difficile, provoqué par la diversité élevée d’adhérence entre l’essieu avant et celui ar-
rière, ne pas insister avec de fortes accélérations: une tentative de dégagement, le régime moteur moyen bas, en effectuant
des pauses de quelques secondes si plusieurs tentatives sont nécessaires, est plus efficace.
1750 TURBO BENZINA - 2.0 JTDM- 2.4 JTDM- 3.2 JTS 4x2
A six rapports avant plus marche arrière avec synchroniseurs
pour l’embrayage des rapports avant
Monodisque à sec avec actionnement
à commande hydraulique
Avant3.2 JTS 4x4
A six rapports avant plus marche arrière
avec synchroniseurs pour l’embrayage
des rapports avant
Monodisque à sec avec actionnement
à commande hydraulique
Intégrale
Page 243 of 271

241
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
2.2 JTS - 1750 TURBO BENZINA 3.2 JTS - 2.0 JTDM- 2.4 JTDM
Freins de service:
– avant A disque autoventilés A disque autoventilés
– arrière A disque A disque autoventilés
Frein de stationnement Commandé par levier à main, agissant sur les freins arrière
ATTENTION L’eau, le verglas et le sel antigel répandus sur la chaussée peuvent se poser sur les disques de frein et réduire l’efficacité
au premier freinage.
1750 TURBO BENZINA - 2.2 JTS - 3.2 JTS - 2.0 JTDM- 2.4 JTDM
Type A pignon et crémaillère avec direction assistée hydraulique
Diamètre de braquage
(entre les trottoirs) 10,7
FREINS
DIRECTION
1750 TURBO BENZINA - 2.2 JTS - 3.2 JTS - 2.0 JTDM- 2.4 JTDM
Avant Système à quadrilatère élevé
Arrière Système à architecture multi-link
SUSPENSIONS
Page 244 of 271

242
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Indice de charge (charge utile)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg

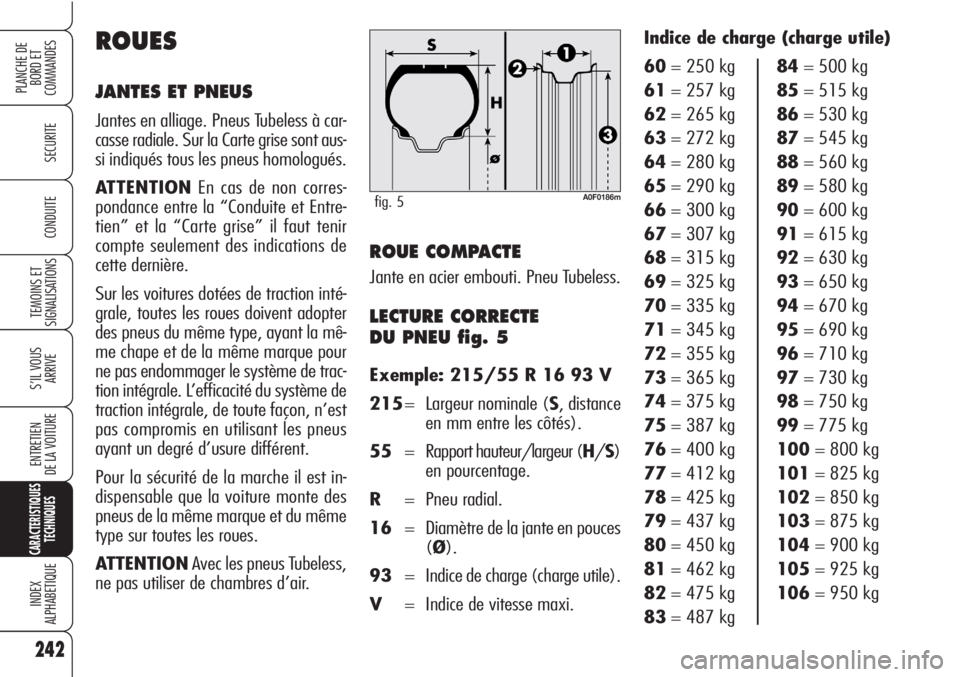

83= 487 kgROUES
JANTES ET PNEUS
Jantes en alliage. Pneus Tubeless à car-
casse radiale. Sur la Carte grise sont aus-
si indiqués tous les pneus homologués.
ATTENTIONEn cas de non corres-
pondance entre la “Conduite et Entre-
tien” et la “Carte grise” il faut tenir
compte seulement des indications de
cette dernière.
Sur les voitures dotées de traction inté-
grale, toutes les roues doivent adopter
des pneus du même type, ayant la mê-
me chape et de la même marque pour
ne pas endommager le système de trac-
tion intégrale. L’efficacité du système de
traction intégrale, de toute façon, n’est
pas compromis en utilisant les pneus
ayant un degré d’usure différent.
Pour la sécurité de la marche il est in-
dispensable que la voiture monte des
pneus de la même marque et du même
type sur toutes les roues.
ATTENTIONAvec les pneus Tubeless,
ne pas utiliser de chambres d’air.
A0F0186mfig. 5
ROUE COMPACTE
Jante en acier embouti. Pneu Tubeless.
LECTURE CORRECTE
DU PNEU fig. 5
Exemple: 215/55 R 16 93 V
215= Largeur nominale (S, distance
en mm entre les côtés).
55= Rapport hauteur/largeur (H/S)
en pourcentage.
R= Pneu radial.
16= Diamètre de la jante en pouces
(Ø).
93= Indice de charge (charge utile).
V= Indice de vitesse maxi.
Page 245 of 271

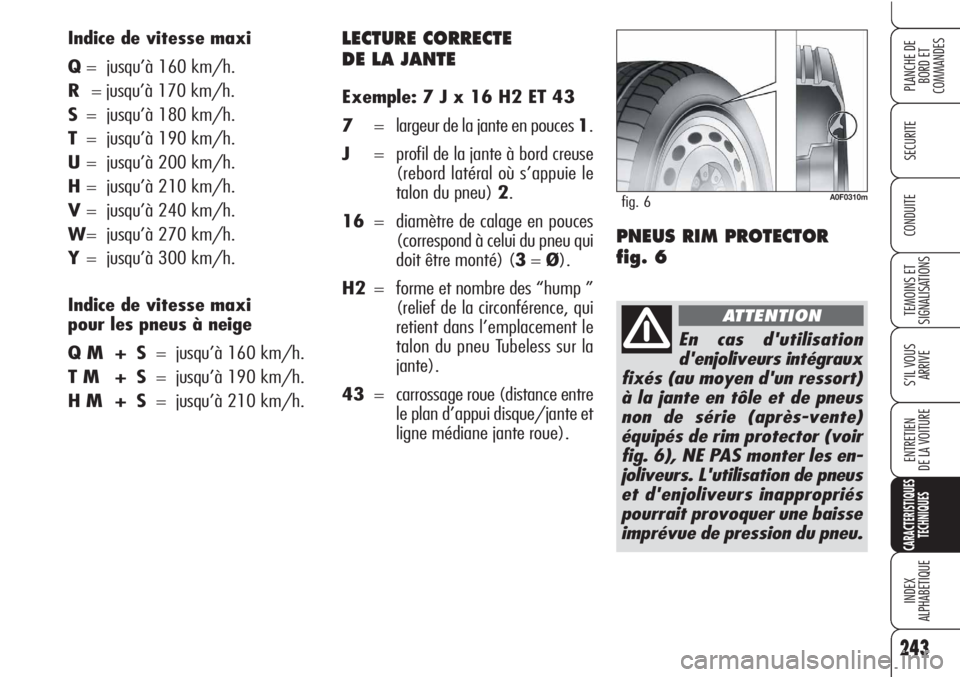

LECTURE CORRECTE
DE LA JANTE
Exemple: 7 J x 16 H2 ET 43
7= largeur de la jante en pouces 1.
J= profil de la jante à bord creuse
(rebord latéral où s’appuie le
talon du pneu) 2.
16= diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) (3=Ø).
H2= forme et nombre des “hump ”
(relief de la circonférence, qui
retient dans l’emplacement le
talon du pneu Tubeless sur la
jante).
43= carrossage roue (distance entre
le plan d’appui disque/jante et
ligne médiane jante roue). Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
Indice de vitesse maxi
pour les pneus à neige
Q M + S= jusqu’à 160 km/h.
T M + S= jusqu’à 190 km/h.
H M + S= jusqu’à 210 km/h.
243
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0310mfig. 6
En cas d'utilisation
d'enjoliveurs intégraux
fixés (au moyen d'un ressort)
à la jante en tôle et de pneus
non de série (après-vente)
équipés de rim protector (voir
fig. 6), NE PAS monter les en-
joliveurs. L'utilisation de pneus
et d'enjoliveurs inappropriés
pourrait provoquer une baisse
imprévue de pression du pneu.
ATTENTION
PNEUS RIM PROTECTOR
fig. 6
Page 246 of 271

244
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Sur les pneus du type 225/50 R17” on ne peut utiliser que des chaînes à neige du type
“araignée”. Même sur la version 3.2 JTS les chaînes doivent être montées sur l’essieu AVANT de la voitu-
re.
Sur les pneus du type 235/45 R18” et 235/40 ZR 19” les chaînes à neige ne peuvent
pas être montées à cause d’une interférence avec le pare-boue.
(*) Pneus ne pouvant pas recevoir de chaînes traditionnelles. Il ne faut utiliser que des chaînes du type “araignée”.
ATTENTIONLes pneus d’hiver avec un indice de vitesse Hsont préconisés.
(
O) Pneus ne pourant recevoir de chaînes. En cas d’utilisation de pneus d’hiver, utiliser des pneus 225/50 R17 98 ou 235/45 R18 98.
4,00B x17"
T125/80 R17

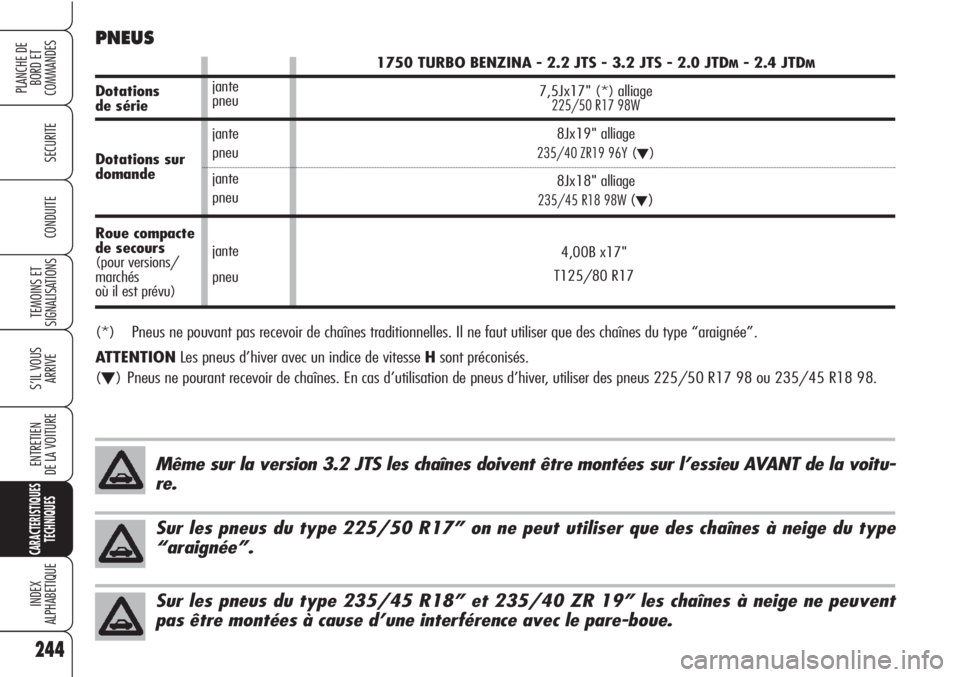

PNEUS
Dotationsde série
Dotations sur
domande
Roue compacte
de secours
(pour versions/
marchés
où il est prévu)jante
pneu
jante
pneu
jante
pneu
jante
pneu1750 TURBO BENZINA - 2.2 JTS - 3.2 JTS - 2.0 JTD
M- 2.4 JTDM
7,5Jx17" (*) alliage225/50 R17 98W
8Jx19" alliage
235/40 ZR19 96Y(O)
8Jx18" alliage
235/45 R18 98W (O)
Page 247 of 271

245
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITELorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la valeur correcte du
pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
Pour une utilisation à des vitesses constantes supérieures à 160 km/h gonfler aux pressions de pleine charge.
(
O) Pneus ne pourant recevoir de chaînes. En cas d’utilisation de pneus d’hiver, utiliser des pneus 225/50 R17 98 ou 235/45 R18 98.

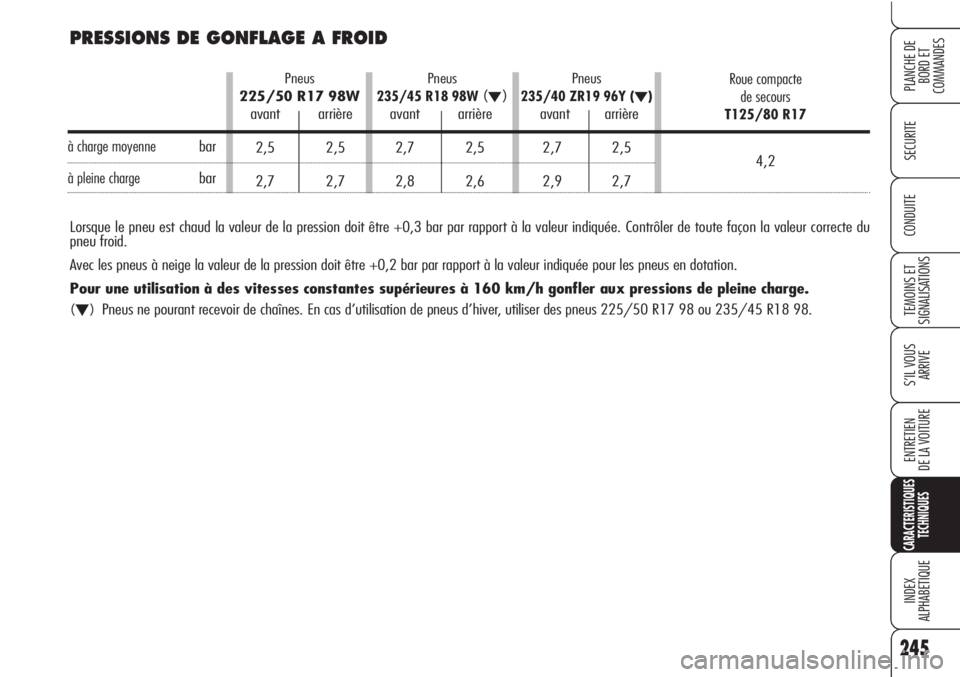

PRESSIONS DE GONFLAGE A FROID
à charge moyennebar
à pleine chargebar
Roue compacte
de secours
T125/80 R17
4,2
Pneus
225/50 R17 98W
avant arrière
2,5 2,5
2,7 2,7
Pneus
235/45 R18 98W (O)
avant arrière
2,7 2,5
2,8 2,6
Pneus
235/40 ZR19 96Y (O)
avant arrière
2,7 2,5
2,9 2,7
Page 248 of 271

246
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

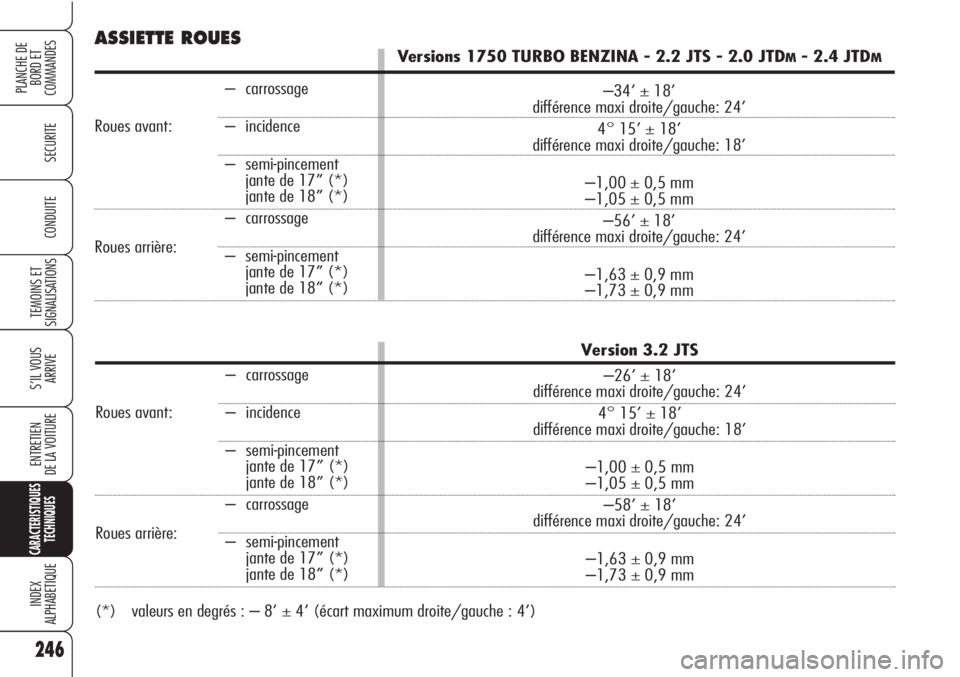

ASSIETTE ROUES
Version 3.2 JTS
–26’ ± 18’
différence maxi droite/gauche: 24’
4° 15’ ± 18’
différence maxi droite/gauche: 18’
–1,00 ± 0,5 mm
–1,05 ± 0,5 mm
–58’ ± 18’
différence maxi droite/gauche: 24’
–1,63 ± 0,9 mm
–1,73 ± 0,9 mm
– carrossage
Roues avant: – incidence
– semi-pincement
jante de 17” (*)
jante de 18” (*)
– carrossage
Roues arrière:
– semi-pincement
jante de 17” (*)
jante de 18” (*)
(*) valeurs en degrés : – 8’ ± 4’ (écart maximum droite/gauche : 4’)
– carrossage
Roues avant: – incidence
– semi-pincement
jante de 17” (*)
jante de 18” (*)
– carrossage
Roues arrière:
– semi-pincement
jante de 17” (*)
jante de 18” (*)Versions 1750 TURBO BENZINA - 2.2 JTS - 2.0 JTD
M- 2.4 JTDM
–34’ ± 18’
différence maxi droite/gauche: 24’
4° 15’ ± 18’
différence maxi droite/gauche: 18’
–1,00 ± 0,5 mm
–1,05 ± 0,5 mm
–56’ ± 18’
différence maxi droite/gauche: 24’
–1,63 ± 0,9 mm
–1,73 ± 0,9 mm
Page 249 of 271

247
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

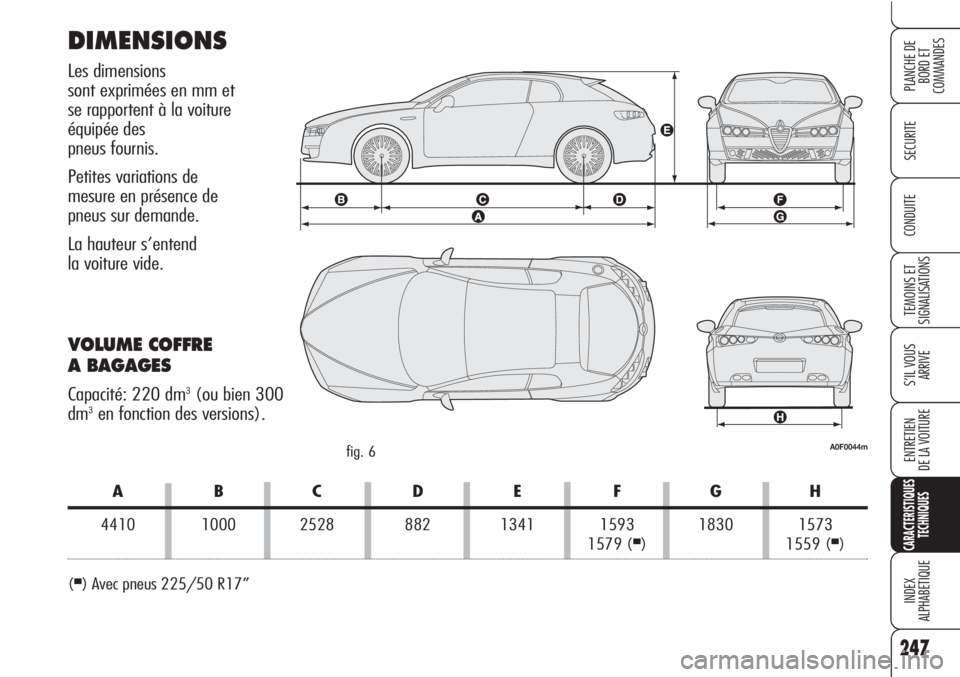

DIMENSIONS
Les dimensions
sont exprimées en mm et
se rapportent à la voiture
équipée des
pneus fournis.
Petites variations de
mesure en présence de
pneus sur demande.
La hauteur s’entend
la voiture vide.
VOLUME COFFRE
A BAGAGES
Capacité: 220 dm3(ou bien 300
dm3en fonction des versions).
(■) Avec pneus 225/50 R17”
A0F0044mfig. 6
ABCDE FGH
4410 1000 2528 882 1341 1593 1830 1573
1579 (■) 1559 (■)
Page 250 of 271

248
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

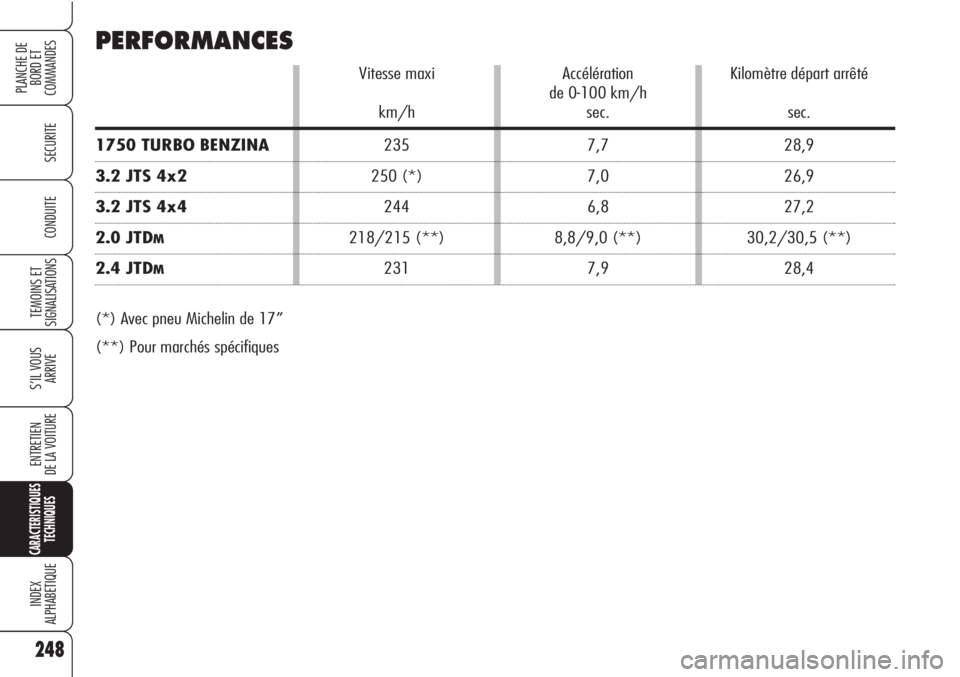

PERFORMANCES
Vitesse maxi Accélération Kilomètre départ arrêté
de 0-100 km/h
km/h sec. sec.
1750 TURBO BENZINA235 7,7 28,9
3.2 JTS 4x2250 (*) 7,0 26,9
3.2 JTS 4x4244 6,8 27,2
2.0 JTDM218/215 (**) 8,8/9,0 (**) 30,2/30,5 (**)
2.4 JTDM231 7,9 28,4
(*) Avec pneu Michelin de 17”
(**) Pour marchés spécifiques
