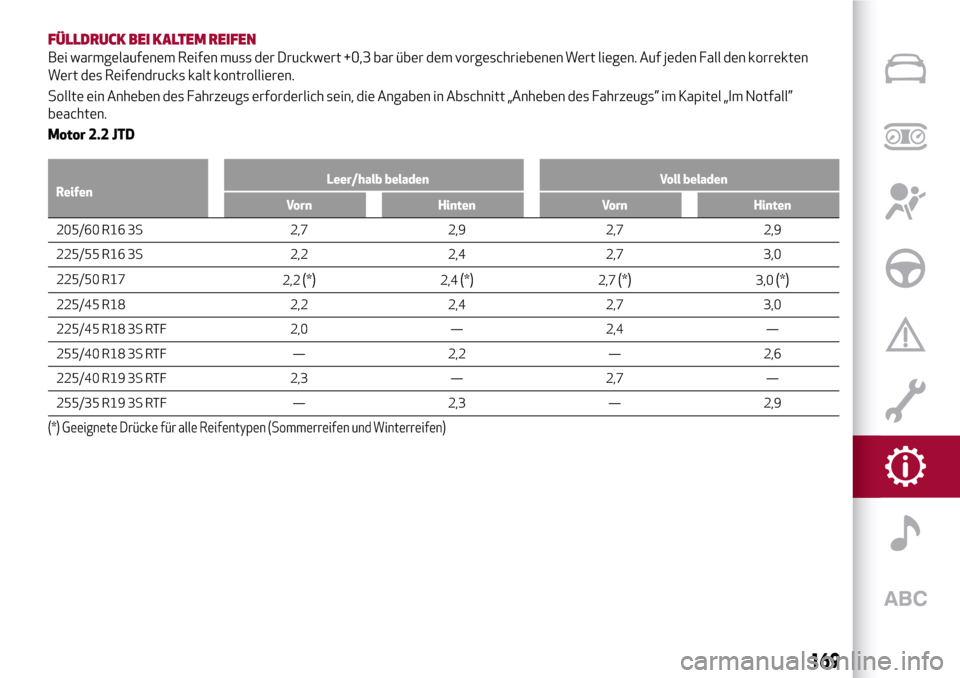

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmgelaufenem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten
Wert des Reifendrucks kalt kontrollieren.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
Motor 2.2 JTD
ReifenLeer/halb beladen Voll beladen
Vorn Hinten Vorn Hinten
205/60 R16 3S 2,7 2,9 2,7 2,9
225/55
R16 3S 2,2 2,4 2,7 3,0
225/50 R17
2,2
(*)2,4(*)2,7(*)3,0(*)
225/45 R18 2,2 2,4 2,7 3,0
225/45 R18 3S RTF 2,0 — 2,4 —
255/40 R18 3S RTF — 2,2 — 2,6
225/40 R19 3S RTF 2,3 — 2,7 —
255/35 R19 3S RTF — 2,3 — 2,9
(*) Geeignete Drücke für alle Reifentypen (Sommerreifen und Winterreifen)
169

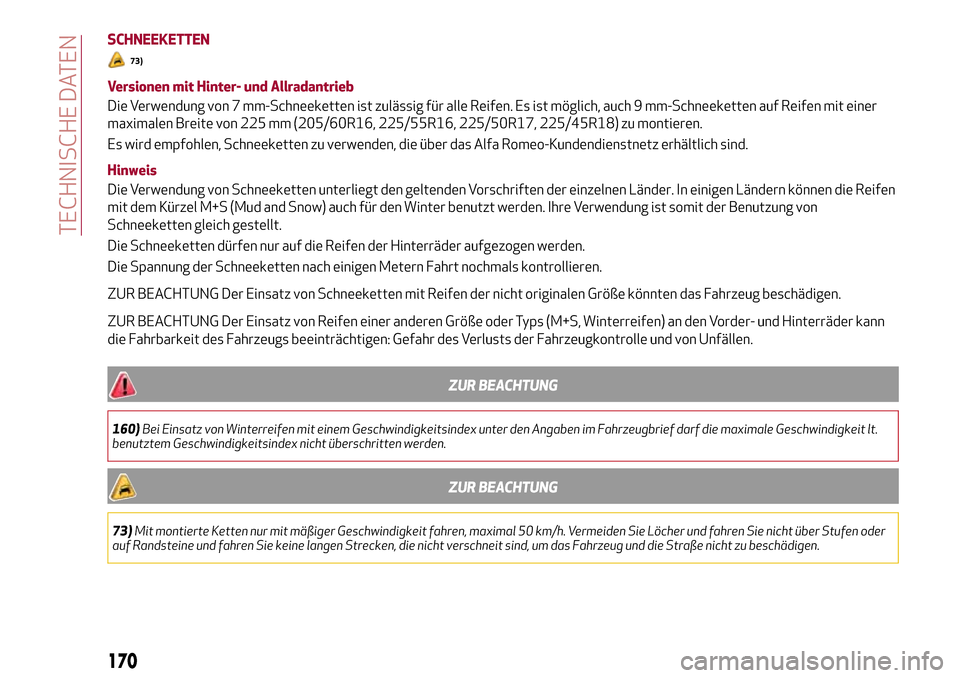

SCHNEEKETTEN
73)
Versionen mit Hinter- und Allradantrieb
Die Verwendung von 7 mm-Schneeketten ist zulässig für alle Reifen. Es ist möglich, auch 9 mm-Schneeketten auf Reifen mit einer
maximalen Breite von 225 mm (205/60R16, 225/55R16, 225/50R17, 225/45R18) zu montieren.
Es wird empfohlen, Schneeketten zu verwenden, die über das Alfa Romeo-Kundendienstnetz erhältlich sind.
Hinweis
Die Verwendung von Schneeketten unterliegt den geltenden Vorschriften der einzelnen Länder. In einigen Ländern können die Reifen
mit dem Kürzel M+S (Mud and Snow) auch für den Winter benutzt werden. Ihre Verwendung ist somit der Benutzung von
Schneeketten gleich gestellt.
Die Schneeketten dürfen nur auf die Reifen der Hinterräder aufgezogen werden.
Die Spannung der Schneeketten nach einigen Metern Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von Schneeketten mit Reifen der nicht originalen Größe könnten das Fahrzeug beschädigen.
ZUR BEACHTUNG Der Einsatz von Reifen einer anderen Größe oder Typs (M+S, Winterreifen) an den Vorder- und Hinterräder kann
die Fahrbarkeit des Fahrzeugs beeinträchtigen: Gefahr des Verlusts der Fahrzeugkontrolle und von Unfällen.
ZUR BEACHTUNG
160)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
ZUR BEACHTUNG
73)Mit montierte Ketten nur mit mäßiger Geschwindigkeit fahren, maximal 50 km/h. Vermeiden Sie Löcher und fahren Sie nicht über Stufen oder
auf Randsteine und fahren Sie keine langen Strecken, die nicht verschneit sind, um das Fahrzeug und die Straße nicht zu beschädigen.
170
TECHNISCHE DATEN

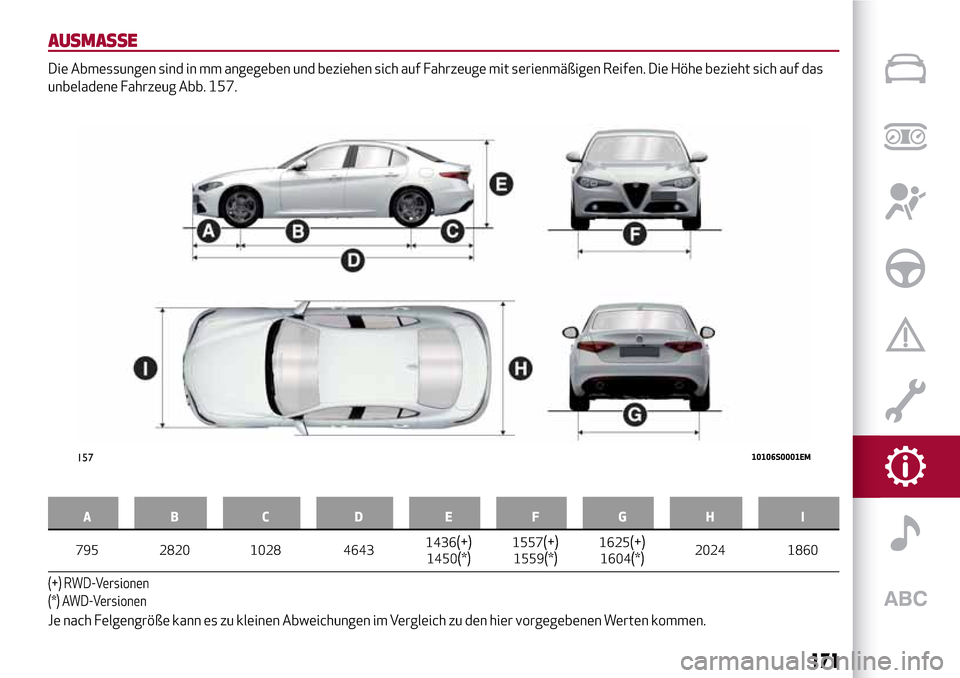

AUSMASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug Abb. 157.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) RWD-Versionen
(*) AWD-Versionen
Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen Werten kommen.
15710106S0001EM
171

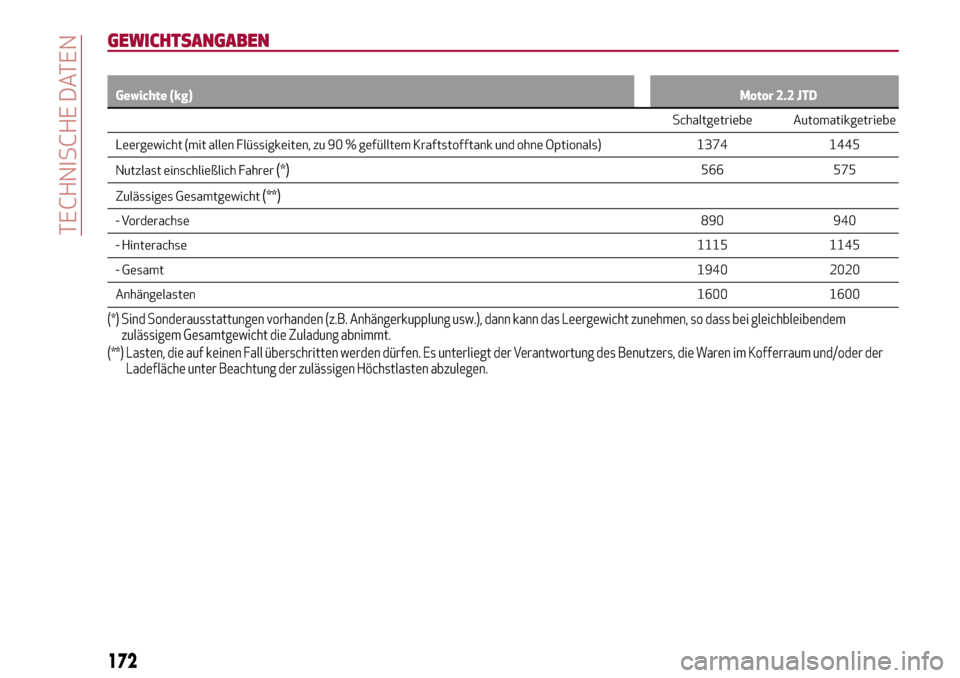

GEWICHTSANGABEN
Gewichte (kg)Motor 2.2 JTD
Schaltgetriebe Automatikgetriebe
Leergewicht
(mit allen Flüssigkeiten, zu 90 % gefülltem Kraftstofftank und ohne Optionals) 1374 1445
Nutzlast einschließlich Fahrer
(*)566 575
Zulässiges Gesamtgewicht
(**)
- Vorderachse890 940
- Hinterachse1115 1145
- Gesamt1940 2020
Anhängelasten1600 1600
(*) Sind Sonderausstattungen vorhanden (z.B. Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleichbleibendem
zulässigem Gesamtgewicht die Zuladung abnimmt.
(**) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder der
Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
172
TECHNISCHE DATEN

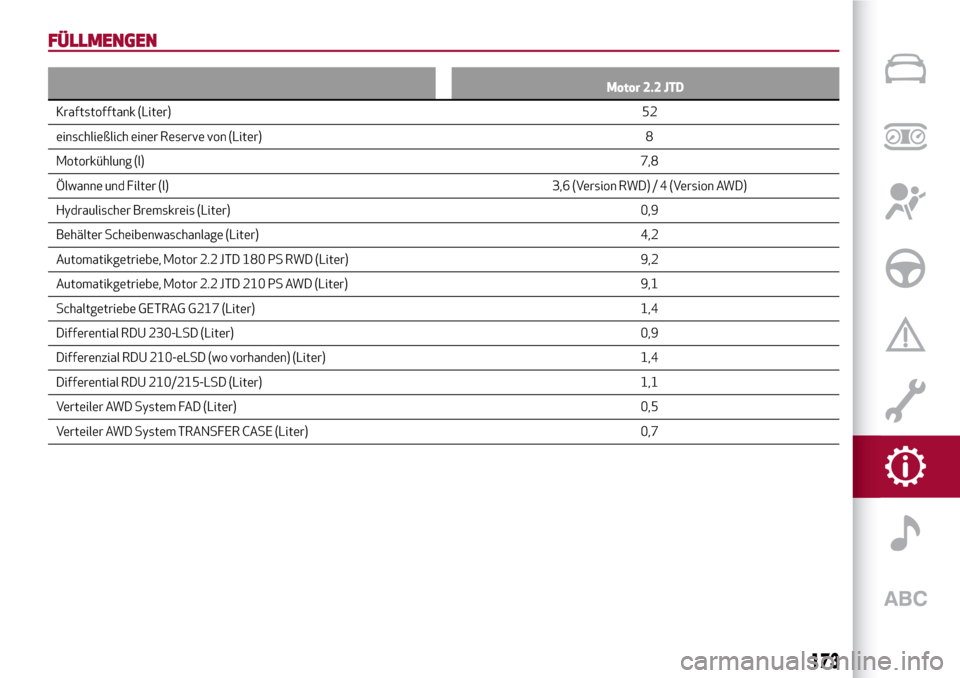

FÜLLMENGEN
Motor 2.2 JTD
Kraftstofftank (Liter)52
einschließlich
einer Reserve von (Liter) 8
Motorkühlung (l)7,8
Ölwanne und Filter (l) 3,6 (Version RWD)/4(Version AWD)
Hydraulischer Bremskreis (Liter) 0,9
Behälter Scheibenwaschanlage (Liter) 4,2
Automatikgetriebe, Motor 2.2 JTD 180 PS RWD (Liter) 9,2
Automatikgetriebe, Motor 2.2 JTD 210 PS AWD (Liter) 9,1
Schaltgetriebe GETRAG G217 (Liter) 1,4
Differential RDU 230-LSD (Liter) 0,9
Differenzial RDU 210-eLSD (wo vorhanden) (Liter) 1,4
Differential RDU 210/215-LSD (Liter) 1,1
Verteiler AWD System FAD (Liter) 0,5
Verteiler AWD System TRANSFER CASE (Liter) 0,7
173

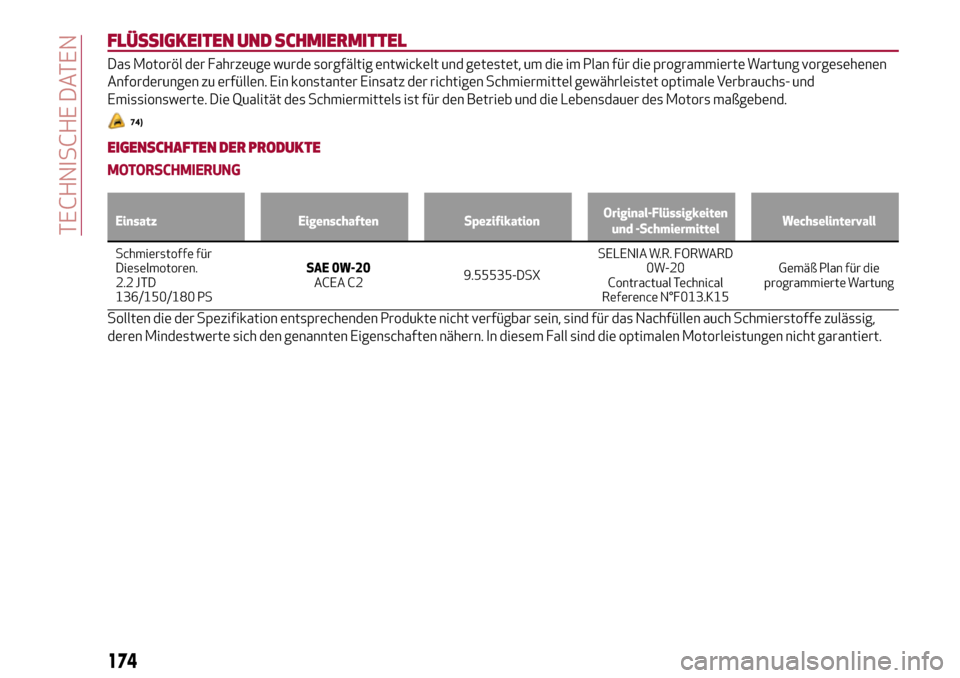

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und
Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
74)
EIGENSCHAFTEN DER PRODUKTE
MOTORSCHMIERUNG
Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmierstoffe für
Dieselmotoren.
2.2
JTD
136/150/180 PSSAE 0W-20
ACEA C29.55535-DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Gemäß Plan für die
programmierte Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe zulässig,
deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen nicht garantiert.
174
TECHNISCHE DATEN

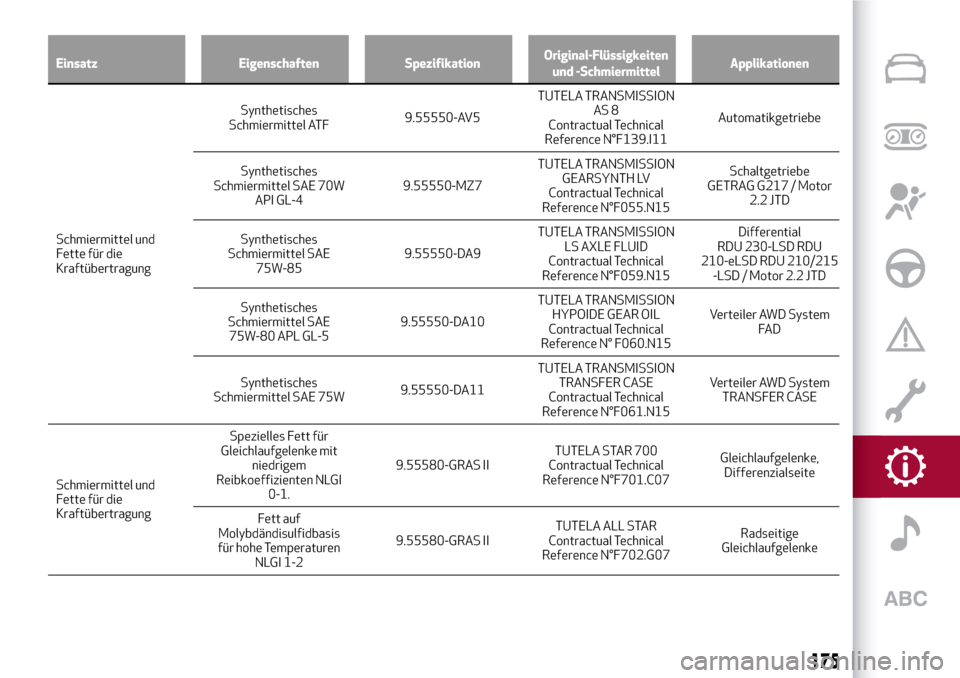

Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApplikationen
Schmiermittel und
F
ette für die
KraftübertragungSynthetisches
Schmiermittel ATF9.55550-AV5TUTELA TRANSMISSION
AS 8
Contractual Technical
Reference N°F139.I11Automatikgetriebe
Synthetisches
Schmiermittel SAE 70W
API GL-49.55550-MZ7TUTELA TRANSMISSION
GEARSYNTH LV
Contractual Technical
Reference N°F055.N15Schaltgetriebe
GETRAG G217 / Motor
2.2 JTD
Synthetisches
Schmiermittel SAE
75W-859.55550-DA9TUTELA TRANSMISSION
LS AXLE FLUID
Contractual Technical
Reference N°F059.N15Differential
RDU 230-LSD RDU
210-eLSD RDU 210/215
-LSD / Motor 2.2 JTD
Synthetisches
Schmiermittel SAE
75W-80 APL GL-59.55550-DA10TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Contractual Technical
Reference N° F060.N15Verteiler AWD System
FA D
Synthetisches
Schmiermittel SAE 75W9.55550-DA11TUTELA TRANSMISSION
TRANSFER CASE
Contractual Technical
Reference N°F061.N15Verteiler AWD System
TRANSFER CASE
Schmiermittel und
Fette für die
KraftübertragungSpezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizienten NLGI
0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°F701.C07Gleichlaufgelenke,
Differenzialseite
Fett auf
Molybdändisulfidbasis
für hohe Temperaturen
NLGI 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°F702.G07Radseitige
Gleichlaufgelenke
175

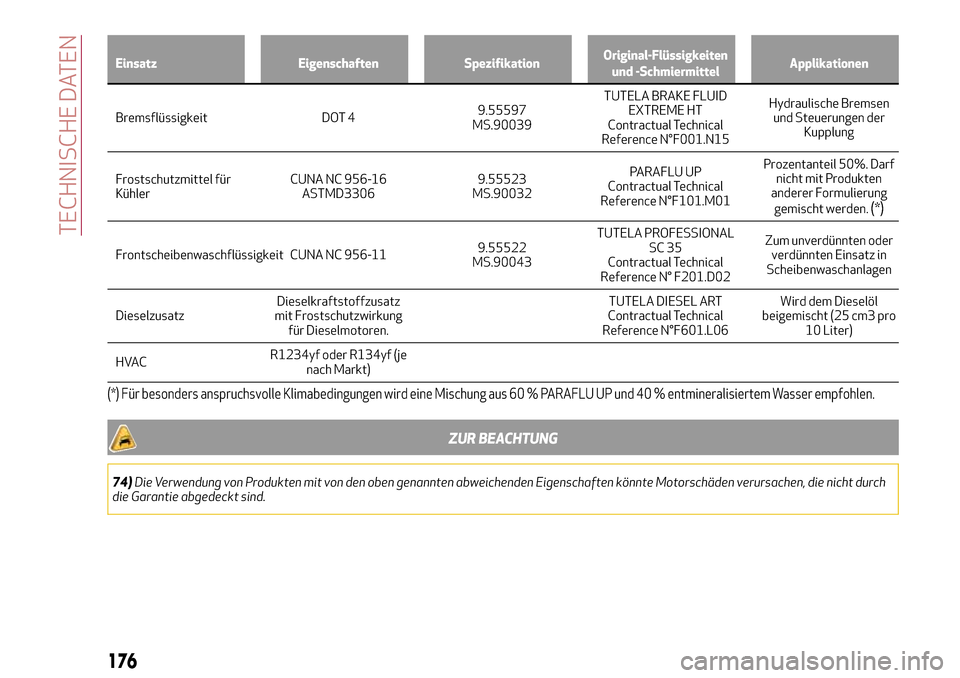

Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApplikationen
Bremsflüssigkeit DOT 49.55597
MS.90039TUTELABRAKE FLUID
EXTREME HT
Contractual Technical
Reference N°F001.N15Hydraulische Bremsen
und Steuerungen der
Kupplung
Frostschutzmittel für
KühlerCUNA NC 956-16
ASTMD33069.55523
MS.90032PARAFLU UP
Contractual Technical
Reference N°F101.M01Prozentanteil 50%. Darf
nicht mit Produkten
anderer Formulierung
gemischt werden.
(*)
Frontscheibenwaschflüssigkeit CUNA NC 956-119.55522
MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
DieselzusatzDieselkraftstoffzusatz
mit Frostschutzwirkung
für Dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference N°F601.L06Wird dem Dieselöl
beigemischt (25 cm3 pro
10 Liter)
HVACR1234yf oder R134yf (je
nach Markt)
(*) Für besonders anspruchsvolle Klimabedingungen wird eine Mischung aus 60 % PARAFLU UP und 40 % entmineralisiertem Wasser empfohlen.
ZUR BEACHTUNG
74)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht durch
die Garantie abgedeckt sind.
176
TECHNISCHE DATEN

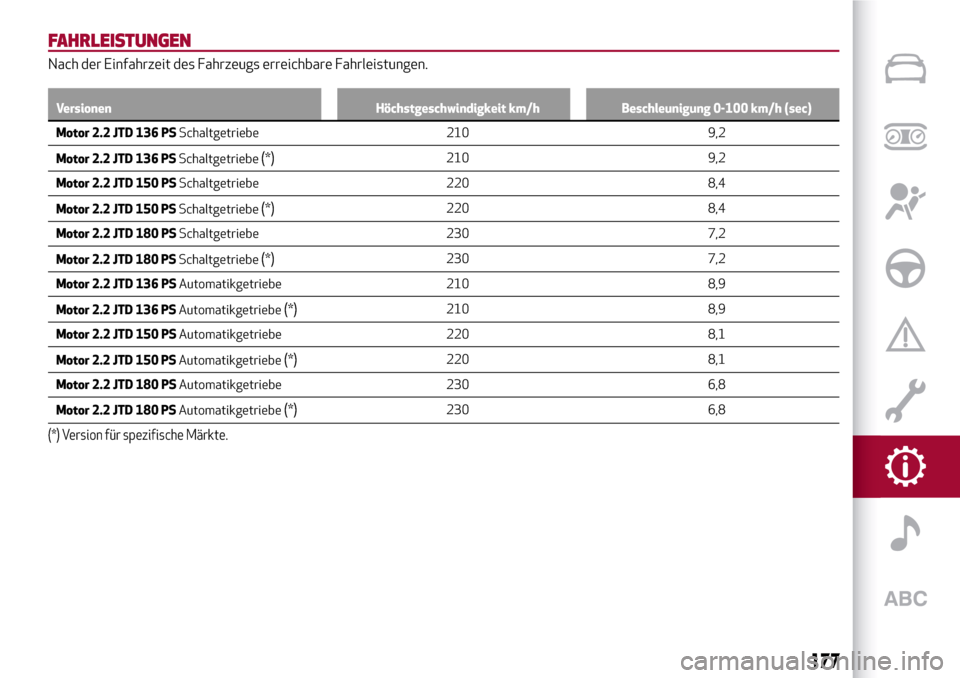

FAHRLEISTUNGEN
Nach der Einfahrzeit des Fahrzeugs erreichbare Fahrleistungen.
Versionen Höchstgeschwindigkeit km/h Beschleunigung 0-100 km/h (sec)
Motor 2.2 JTD 136 PSSchaltgetriebe
210 9,2
Motor 2.2 JTD 136 PSSchaltgetriebe
(*)210 9,2
Motor 2.2 JTD 150 PSSchaltgetriebe 220 8,4
Motor 2.2 JTD 150 PSSchaltgetriebe
(*)220 8,4
Motor 2.2 JTD 180 PSSchaltgetriebe 230 7,2
Motor 2.2 JTD 180 PSSchaltgetriebe
(*)230 7,2
Motor 2.2 JTD 136 PSAutomatikgetriebe 210 8,9
Motor 2.2 JTD 136 PSAutomatikgetriebe
(*)210 8,9
Motor 2.2 JTD 150 PSAutomatikgetriebe 220 8,1
Motor 2.2 JTD 150 PSAutomatikgetriebe
(*)220 8,1
Motor 2.2 JTD 180 PSAutomatikgetriebe 230 6,8
Motor 2.2 JTD 180 PSAutomatikgetriebe
(*)230 6,8
(*) Version für spezifische Märkte.
177

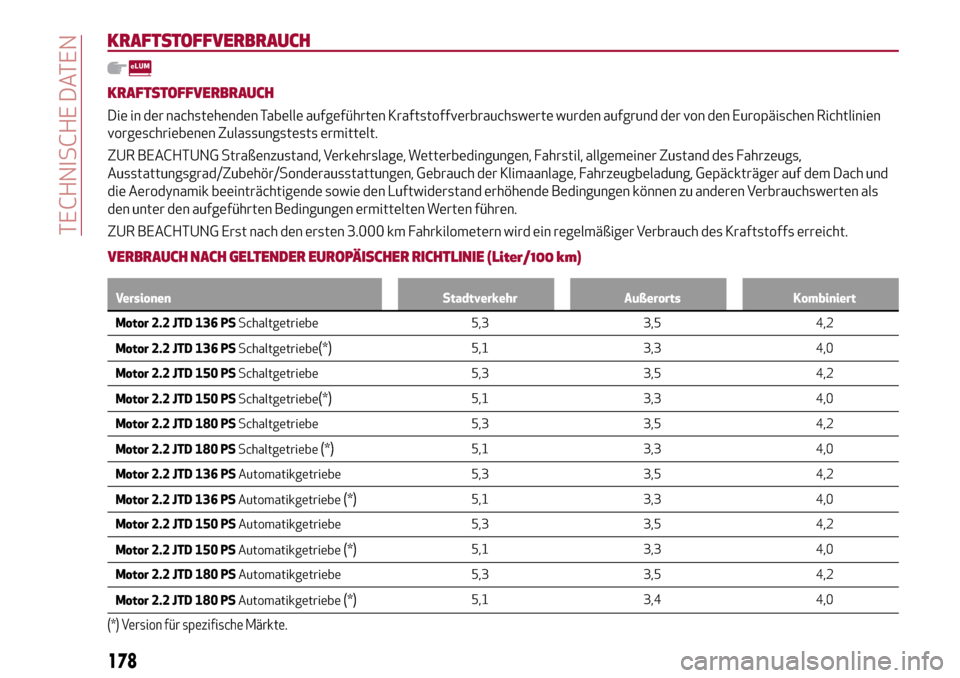

KRAFTSTOFFVERBRAUCH
KRAFTSTOFFVERBRAUCH
Die in der nachstehenden Tabelle aufgeführten Kraftstoffverbrauchswerte wurden aufgrund der von den Europäischen Richtlinien
vorgeschriebenen Zulassungstests ermittelt.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und
die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen Verbrauchswerten als
den unter den aufgeführten Bedingungen ermittelten Werten führen.
ZUR BEACHTUNG Erst nach den ersten 3.000 km Fahrkilometern wird ein regelmäßiger Verbrauch des Kraftstoffs erreicht.
VERBRAUCH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)
Versionen Stadtverkehr Außerorts Kombiniert
Motor 2.2 JTD 136 PSSchaltgetriebe
5,3 3,5 4,2
Motor 2.2 JTD 136 PSSchaltgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 150 PSSchaltgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 150 PSSchaltgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 180 PSSchaltgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 180 PSSchaltgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 136 PSAutomatikgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 136 PSAutomatikgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 150 PSAutomatikgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 150 PSAutomatikgetriebe
(*)5,1 3,3 4,0
Motor 2.2 JTD 180 PSAutomatikgetriebe 5,3 3,5 4,2
Motor 2.2 JTD 180 PSAutomatikgetriebe
(*)5,1 3,4 4,0
(*) Version für spezifische Märkte.
