W RAZIE AWARII
ŚWIATŁAAWARYJNE...........................130
WYMIANA ŻARÓWKI...........................130
WYMIANA BEZPIECZNIKÓW......................136
TIRE REPAIR KIT . .............................141
URUCHAMIANIE AWARYJNE . . ....................144
SYSTEM BLOKOWANIA PALIWA....................146
HOLOWANIE NIESPRAWNEGO SAMOCHODU............148
HOLOWANIE SAMOCHODU . ......................148

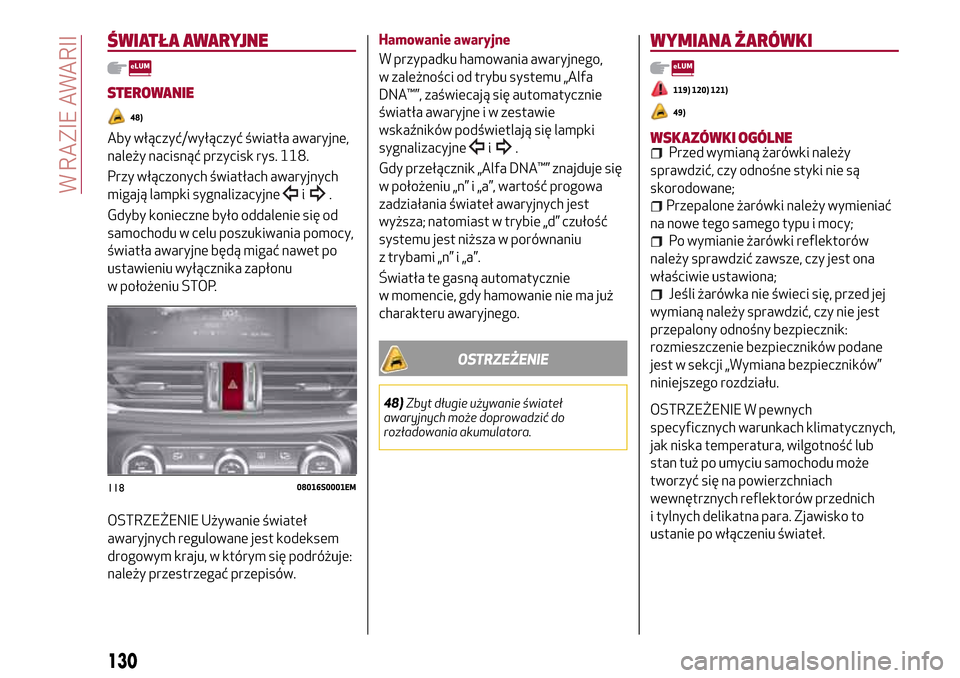

ŚWIATŁA AWARYJNE
STEROWANIE
48)
Aby włączyć/wyłączyć światła awaryjne,
należy nacisnąć przycisk rys. 118.
Przy włączonych światłach awaryjnych
migają lampki sygnalizacyjne
i.
Gdyby konieczne było oddalenie się od
samochodu w celu poszukiwania pomocy,
światła awaryjne będą migać nawet po
ustawieniu wyłącznika zapłonu
w położeniu STOP.
OSTRZEŻENIE Używanie świateł
awaryjnych regulowane jest kodeksem
drogowym kraju, w którym się podróżuje:
należy przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego,
w zależności od trybu systemu „Alfa
DNA™”, zaświecają się automatycznie
światła awaryjne i w zestawie
wskaźników podświetlają się lampki
sygnalizacyjne
i.
Gdy przełącznik „Alfa DNA™” znajduje się
w położeniu „n” i „a”, wartość progowa
zadziałania świateł awaryjnych jest
wyższa; natomiast w trybie „d” czułość
systemu jest niższa w porównaniu
z trybami „n” i „a”.
Światła te gasną automatycznie
w momencie, gdy hamowanie nie ma już
charakteru awaryjnego.
OSTRZEŻENIE
48)Zbyt długie używanie świateł
awaryjnych może doprowadzić do
rozładowania akumulatora.
WYMIANA ŻARÓWKI
119) 120) 121)
49)
WSKAZÓWKI OGÓLNEPrzed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
Przepalone żarówki należy wymieniać
na nowe tego samego typu i mocy;
Po wymianie żarówki reflektorów
należy sprawdzić zawsze, czy jest ona
właściwie ustawiona;
Jeśli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie jest
przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane
jest w sekcji „Wymiana bezpieczników”
niniejszego rozdziału.
OSTRZEŻENIE W pewnych
specyficznych warunkach klimatycznych,
jak niska temperatura, wilgotność lub
stan tuż po umyciu samochodu może
tworzyć się na powierzchniach
wewnętrznych reflektorów przednich
i tylnych delikatna para. Zjawisko to
ustanie po włączeniu świateł.
11808016S0001EM
130
W RAZIE AWARII

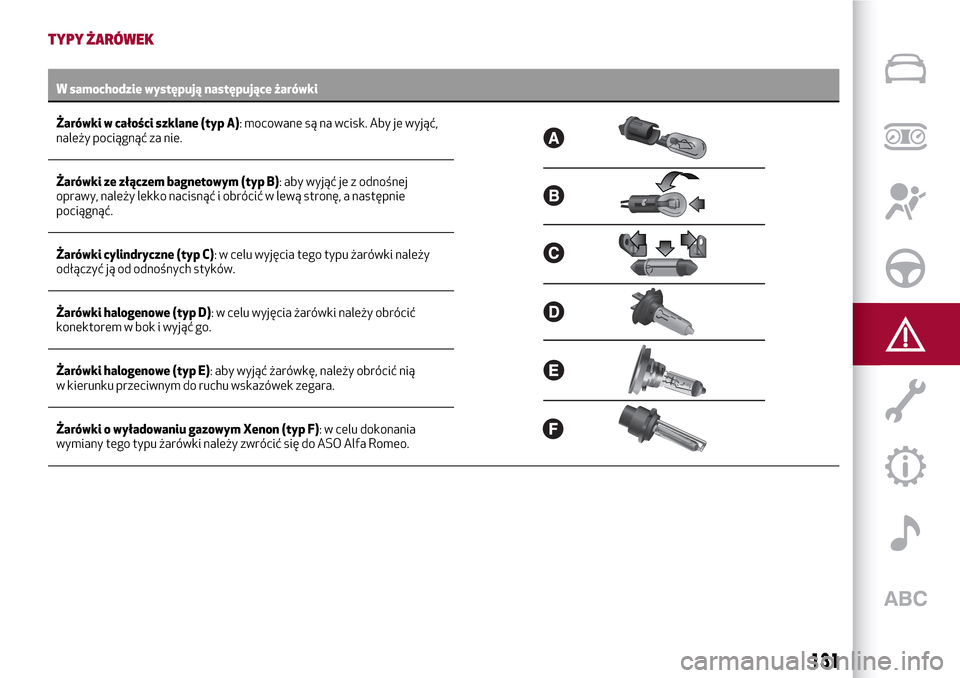

TYPY ŻARÓWEK
W samochodzie występują następujące żarówki
Żarówki w całości szklane (typ A): mocowane są na wcisk. Aby je wyjąć,
należy pociągnąć za nie.
Żarówki ze złączem bagnetowym (typ B): aby wyjąć je z odnośnej
oprawy, należy lekko nacisnąć i obrócić w lewą stronę, a następnie
pociągnąć.
Żarówki cylindryczne (typ C): w celu wyjęcia tego typu żarówki należy
odłączyć ją od odnośnych styków.
Żarówki halogenowe (typ D): w celu wyjęcia żarówki należy obrócić
konektorem w bok i wyjąć go.
Żarówki halogenowe (typ E): aby wyjąć żarówkę, należy obrócić nią
w kierunku przeciwnym do ruchu wskazówek zegara.
Żarówki o wyładowaniu gazowym Xenon (typ F): w celu dokonania
wymiany tego typu żarówki należy zwrócić się do ASO Alfa Romeo.
131

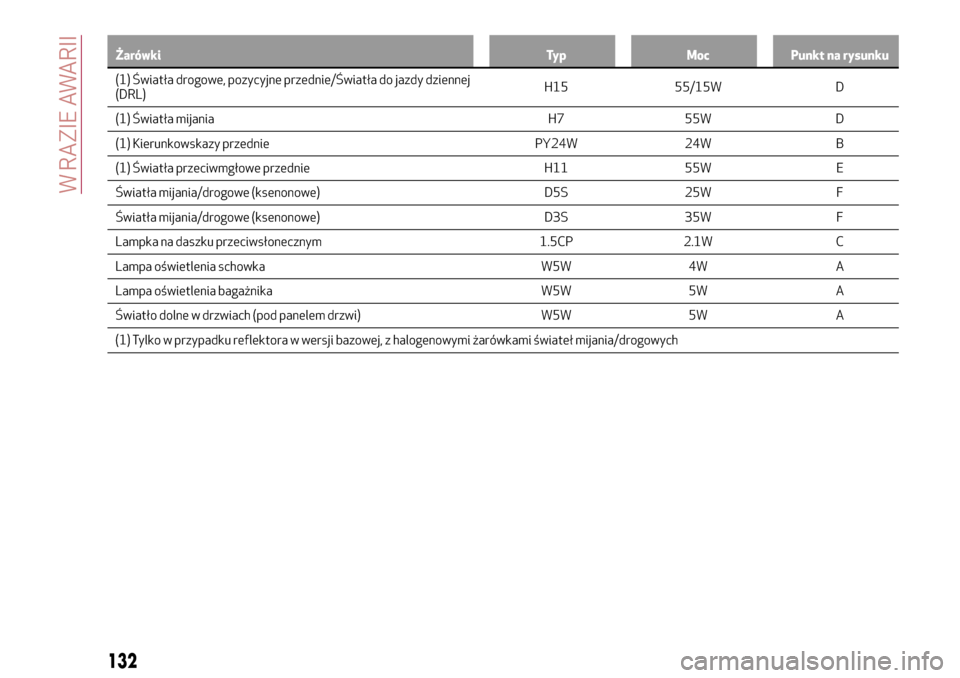

Żarówki Typ Moc Punkt na rysunku
(1) Światła drogowe, pozycyjne przednie/Światła do jazdy dziennej
(DRL)H1555/15W D
(1) Światła mijania H7 55W D
(1) Kierunkowskazy przednie PY24W 24W B
(1) Światła przeciwmgłowe przednie H11 55W E
Światła mijania/drogowe (ksenonowe) D5S 25W F
Światła mijania/drogowe (ksenonowe) D3S 35W F
Lampka na daszku przeciwsłonecznym 1.5CP 2.1W C
Lampa oświetlenia schowka W5W 4W A
Lampa oświetlenia bagażnika W5W 5W A
Światło dolne w drzwiach (pod panelem drzwi) W5W 5W A
(1) Tylko w przypadku reflektora w wersji bazowej, z halogenowymi żarówkami świateł mijania/drogowych
132
W RAZIE AWARII

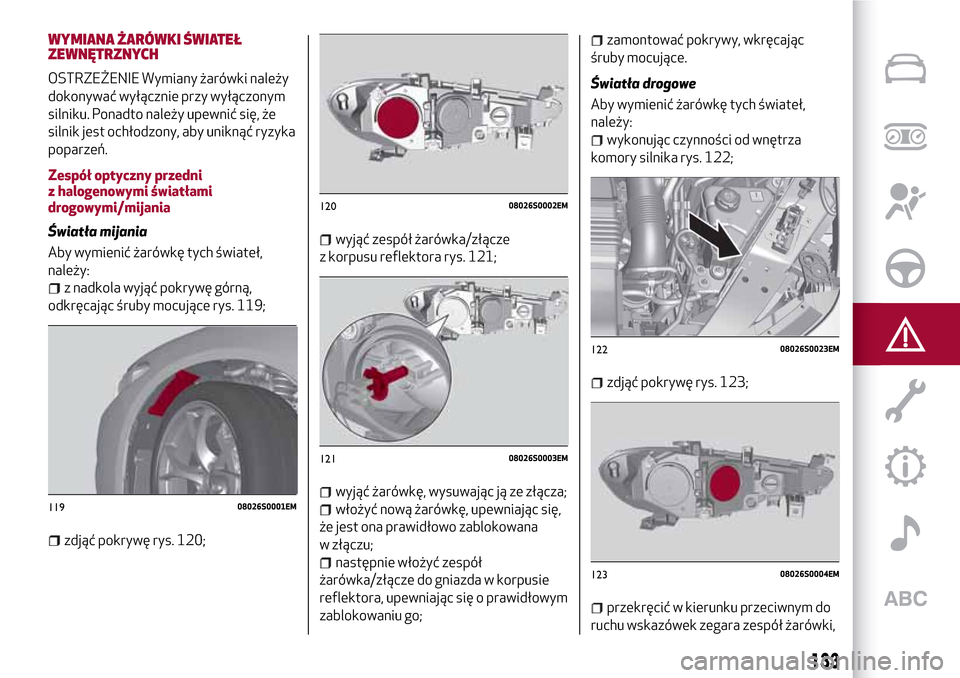

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć ryzyka
poparzeń.
Zespół optyczny przedni
z halogenowymi światłami
drogowymi/mijania
Światła mijania
Aby wymienić żarówkę tych świateł,
należy:
z nadkola wyjąć pokrywę górną,
odkręcając śruby mocujące rys. 119;
zdjąć pokrywę rys. 120;
wyjąć zespół żarówka/złącze
z korpusu reflektora rys. 121;
wyjąć żarówkę, wysuwając ją ze złącza;
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo zablokowana
w złączu;
następnie włożyć zespół
żarówka/złącze do gniazda w korpusie
reflektora, upewniając się o prawidłowym
zablokowaniu go;
zamontować pokrywy, wkręcając
śruby mocujące.
Światła drogowe
Aby wymienić żarówkę tych świateł,
należy:
wykonując czynności od wnętrza
komory silnika rys. 122;
zdjąć pokrywę rys. 123;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara zespół żarówki,
11908026S0001EM
12008026S0002EM
12108026S0003EM
12208026S0023EM
12308026S0004EM
133

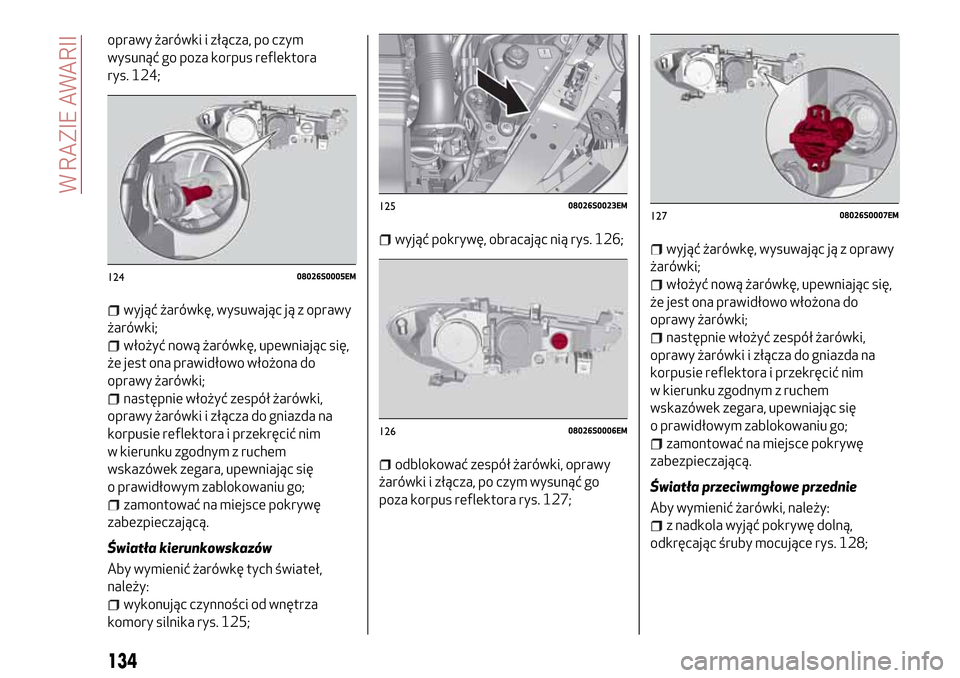

oprawy żarówki i złącza, po czym
wysunąć go poza korpus reflektora
rys. 124;
wyjąć żarówkę, wysuwając ją z oprawy
żarówki;
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo włożona do
oprawy żarówki;
następnie włożyć zespół żarówki,
oprawy żarówki i złącza do gniazda na
korpusie reflektora i przekręcić nim
w kierunku zgodnym z ruchem
wskazówek zegara, upewniając się
o prawidłowym zablokowaniu go;
zamontować na miejsce pokrywę
zabezpieczającą.
Światła kierunkowskazów
Aby wymienić żarówkę tych świateł,
należy:
wykonując czynności od wnętrza
komory silnika rys. 125;
wyjąć pokrywę, obracając nią rys. 126;
odblokować zespół żarówki, oprawy
żarówki i złącza, po czym wysunąć go
poza korpus reflektora rys. 127;
wyjąć żarówkę, wysuwając ją z oprawy
żarówki;
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo włożona do
oprawy żarówki;
następnie włożyć zespół żarówki,
oprawy żarówki i złącza do gniazda na
korpusie reflektora i przekręcić nim
w kierunku zgodnym z ruchem
wskazówek zegara, upewniając się
o prawidłowym zablokowaniu go;
zamontować na miejsce pokrywę
zabezpieczającą.
Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
z nadkola wyjąć pokrywę dolną,
odkręcając śruby mocujące rys. 128;
12408026S0005EM
12508026S0023EM
12608026S0006EM
12708026S0007EM
134
W RAZIE AWARII

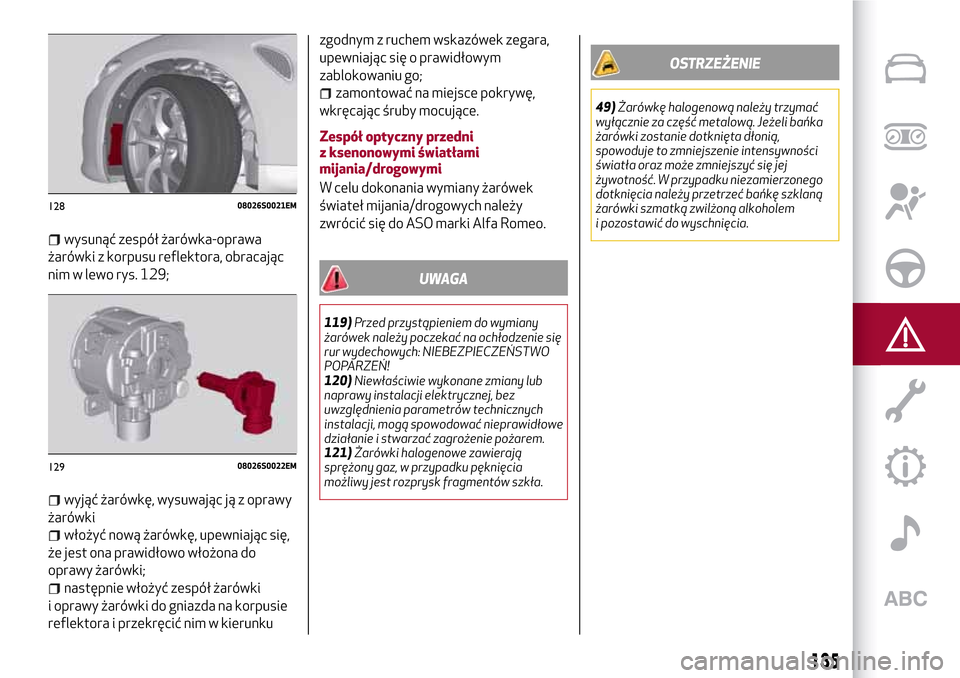

wysunąć zespół żarówka-oprawa
żarówki z korpusu reflektora, obracając
nim w lewo rys. 129;
wyjąć żarówkę, wysuwając ją z oprawy
żarówki
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo włożona do
oprawy żarówki;
następnie włożyć zespół żarówki
i oprawy żarówki do gniazda na korpusie
reflektora i przekręcić nim w kierunkuzgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu go;
zamontować na miejsce pokrywę,
wkręcając śruby mocujące.
Zespół optyczny przedni
z ksenonowymi światłami
mijania/drogowymi
W celu dokonania wymiany żarówek
świateł mijania/drogowych należy
zwrócić się do ASO marki Alfa Romeo.
UWAGA
119)Przed przystąpieniem do wymiany
żarówek należy poczekać na ochłodzenie się
rur wydechowych: NIEBEZPIECZEŃSTWO
POPARZEŃ!
120)Niewłaściwie wykonane zmiany lub
naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować nieprawidłowe
działanie i stwarzać zagrożenie pożarem.
121)Żarówki halogenowe zawierają
sprężony gaz, w przypadku pęknięcia
możliwy jest rozprysk fragmentów szkła.
OSTRZEŻENIE
49)Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli bańka
żarówki zostanie dotknięta dłonią,
spowoduje to zmniejszenie intensywności
światła oraz może zmniejszyć się jej
żywotność. W przypadku niezamierzonego
dotknięcia należy przetrzeć bańkę szklaną
żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.
12808026S0021EM
12908026S0022EM
135

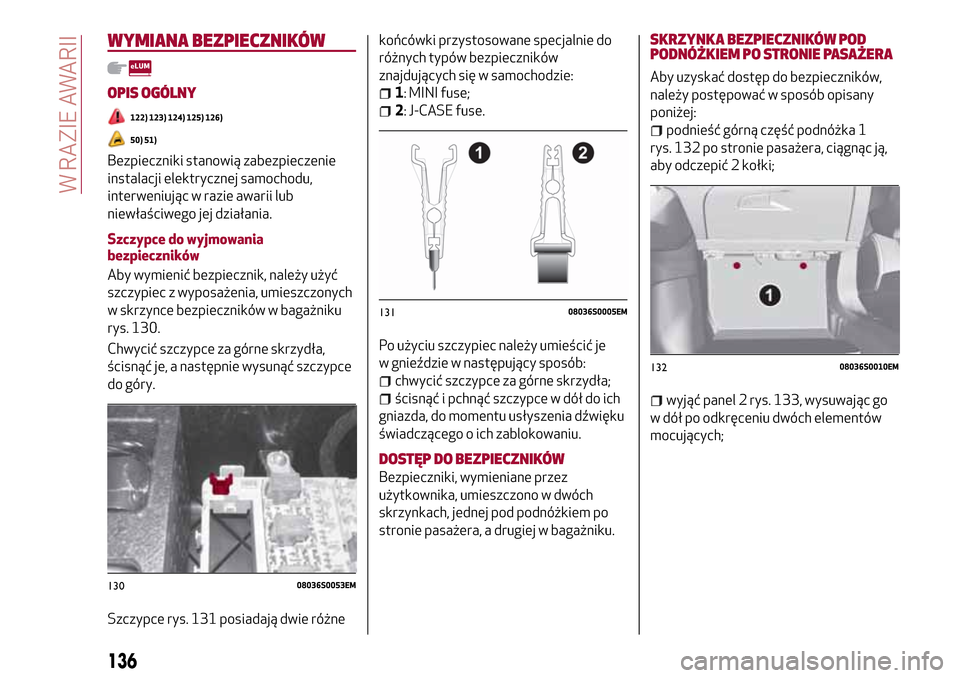

WYMIANA BEZPIECZNIKÓW
OPIS OGÓLNY
122) 123) 124) 125) 126)
50) 51)
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.
Szczypce do wyjmowania
bezpieczników
Aby wymienić bezpiecznik, należy użyć
szczypiec z wyposażenia, umieszczonych
w skrzynce bezpieczników w bagażniku
rys. 130.
Chwycić szczypce za górne skrzydła,
ścisnąć je, a następnie wysunąć szczypce
do góry.
Szczypce rys. 131 posiadają dwie różnekońcówki przystosowane specjalnie do
różnych typów bezpieczników
znajdujących się w samochodzie:
1: MINI fuse;
2: J-CASE fuse.
Po użyciu szczypiec należy umieścić je
w gnieździe w następujący sposób:
chwycić szczypce za górne skrzydła;
ścisnąć i pchnąć szczypce w dół do ich
gniazda, do momentu usłyszenia dźwięku
świadczącego o ich zablokowaniu.
DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki, wymieniane przez
użytkownika, umieszczono w dwóch
skrzynkach, jednej pod podnóżkiem po
stronie pasażera, a drugiej w bagażniku.
SKRZYNKA BEZPIECZNIKÓW POD
PODNÓŻKIEM PO STRONIE PASAŻERA
Aby uzyskać dostęp do bezpieczników,
należy postępować w sposób opisany
poniżej:
podnieść górną część podnóżka 1
rys. 132 po stronie pasażera, ciągnąc ją,
aby odczepić 2 kołki;
wyjąć panel 2 rys. 133, wysuwając go
w dół po odkręceniu dwóch elementów
mocujących;
13008036S0053EM
13108036S0005EM
13208036S0010EM
136
W RAZIE AWARII

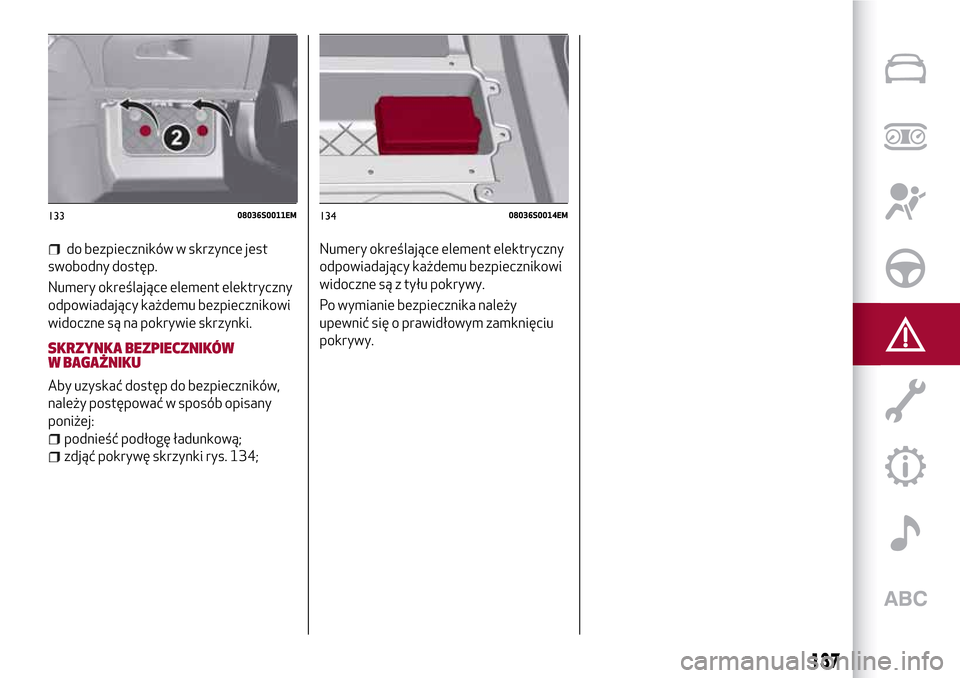

do bezpieczników w skrzynce jest
swobodny dostęp.
Numery określające element elektryczny
odpowiadający każdemu bezpiecznikowi
widoczne są na pokrywie skrzynki.
SKRZYNKA BEZPIECZNIKÓW
W BAGAŻNIKU
Aby uzyskać dostęp do bezpieczników,
należy postępować w sposób opisany
poniżej:
podnieść podłogę ładunkową;
zdjąć pokrywę skrzynki rys. 134;Numery określające element elektryczny
odpowiadający każdemu bezpiecznikowi
widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika należy
upewnić się o prawidłowym zamknięciu
pokrywy.
13308036S0011EM13408036S0014EM
137

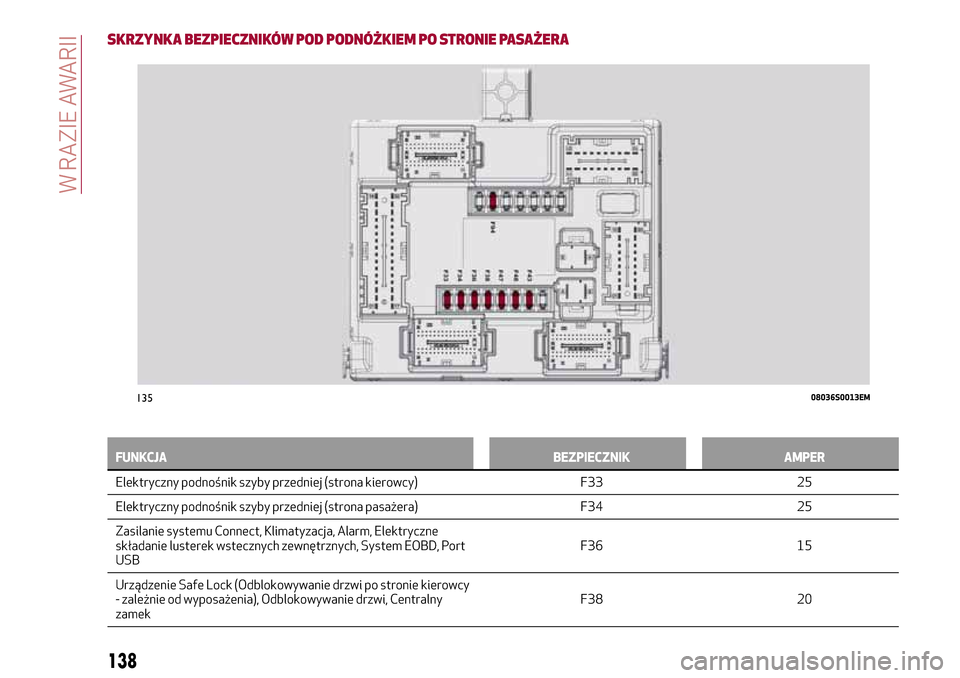

SKRZYNKA BEZPIECZNIKÓW POD PODNÓŻKIEM PO STRONIE PASAŻERA
FUNKCJA BEZPIECZNIK AMPER
Elektryczny podnośnik szyby przedniej (strona kierowcy) F33 25
Elektryczny
podnośnik szyby przedniej (strona pasażera) F34 25
Zasilanie systemu Connect, Klimatyzacja, Alarm, Elektryczne
składanie lusterek wstecznych zewnętrznych, System EOBD, Port
USBF36 15
Urządzenie Safe Lock (Odblokowywanie drzwi po stronie kierowcy
- zależnie od wyposażenia), Odblokowywanie drzwi, Centralny
zamekF38 20
13508036S0013EM
138
