Alfa Romeo Giulietta 2010 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF-Größe: 5.23 MB
Page 81 of 294
80
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

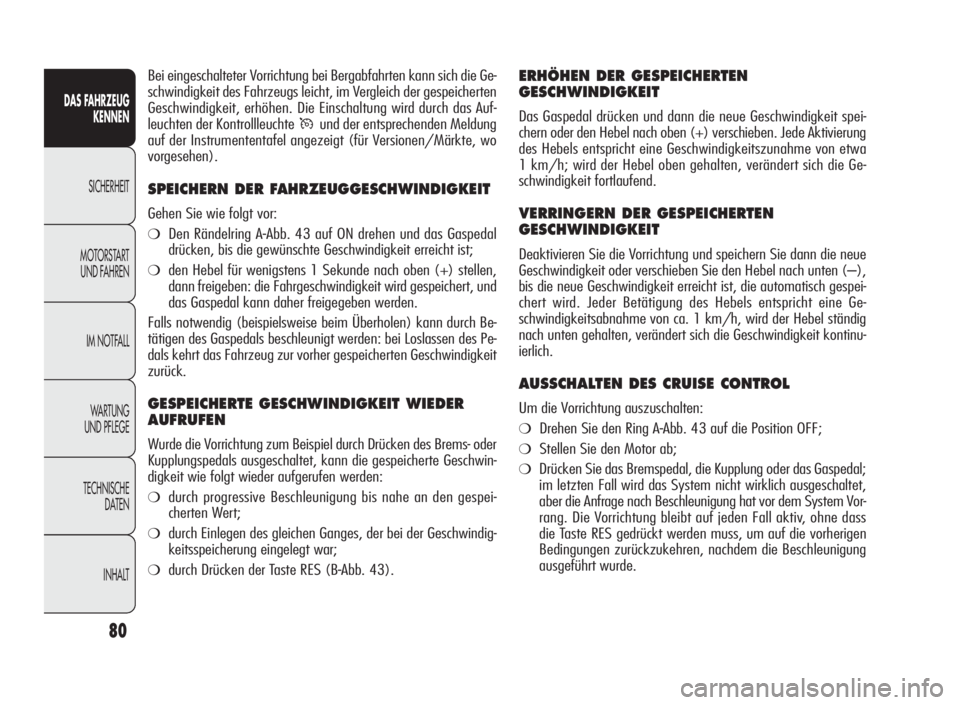

ERHÖHEN DER GESPEICHERTEN
GESCHWINDIGKEIT
Das Gaspedal drücken und dann die neue Geschwindigkeit spei-
chern oder den Hebel nach oben (+) verschieben. Jede Aktivierung
des Hebels entspricht eine Geschwindigkeitszunahme von etwa
1 km/h; wird der Hebel oben gehalten, verändert sich die Ge-
schwindigkeit fortlaufend.
VERRINGERN DER GESPEICHERTEN
GESCHWINDIGKEIT
Deaktivieren Sie die Vorrichtung und speichern Sie dann die neue
Geschwindigkeit oder verschieben Sie den Hebel nach unten (–),
bis die neue Geschwindigkeit erreicht ist, die automatisch gespei-
chert wird. Jeder Betätigung des Hebels entspricht eine Ge-
schwindigkeitsabnahme von ca. 1 km/h, wird der Hebel ständig
nach unten gehalten, verändert sich die Geschwindigkeit kontinu-
ierlich.
AUSSCHALTEN DES CRUISE CONTROL
Um die Vorrichtung auszuschalten:
❍Drehen Sie den Ring A-Abb. 43 auf die Position OFF;
❍Stellen Sie den Motor ab;
❍Drücken Sie das Bremspedal, die Kupplung oder das Gaspedal;
im letzten Fall wird das System nicht wirklich ausgeschaltet,
aber die Anfrage nach Beschleunigung hat vor dem System Vor-
rang. Die Vorrichtung bleibt auf jeden Fall aktiv, ohne dass
die Taste RES gedrückt werden muss, um auf die vorherigen
Bedingungen zurückzukehren, nachdem die Beschleunigung
ausgeführt wurde. Bei eingeschalteter Vorrichtung bei Bergabfahrten kann sich die Ge-
schwindigkeit des Fahrzeugs leicht, im Vergleich der gespeicherten
Geschwindigkeit, erhöhen. Die Einschaltung wird durch das Auf-
leuchten der Kontrollleuchte
Üund der entsprechenden Meldung
auf der Instrumententafel angezeigt (für Versionen/Märkte, wo
vorgesehen).
SPEICHERN DER FAHRZEUGGESCHWINDIGKEIT
Gehen Sie wie folgt vor:
❍Den Rändelring A-Abb. 43 auf ON drehen und das Gaspedal
drücken, bis die gewünschte Geschwindigkeit erreicht ist;
❍den Hebel für wenigstens 1 Sekunde nach oben (+) stellen,
dann freigeben: die Fahrgeschwindigkeit wird gespeichert, und
das Gaspedal kann daher freigegeben werden.
Falls notwendig (beispielsweise beim Überholen) kann durch Be-
tätigen des Gaspedals beschleunigt werden: bei Loslassen des Pe-
dals kehrt das Fahrzeug zur vorher gespeicherten Geschwindigkeit
zurück.
GESPEICHERTE GESCHWINDIGKEIT WIEDER
AUFRUFEN
Wurde die Vorrichtung zum Beispiel durch Drücken des Brems- oder
Kupplungspedals ausgeschaltet, kann die gespeicherte Geschwin-
digkeit wie folgt wieder aufgerufen werden:
❍durch progressive Beschleunigung bis nahe an den gespei-
cherten Wert;
❍durch Einlegen des gleichen Ganges, der bei der Geschwindig-
keitsspeicherung eingelegt war;
❍durch Drücken der Taste RES (B-Abb. 43).
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 80
Page 82 of 294
81
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

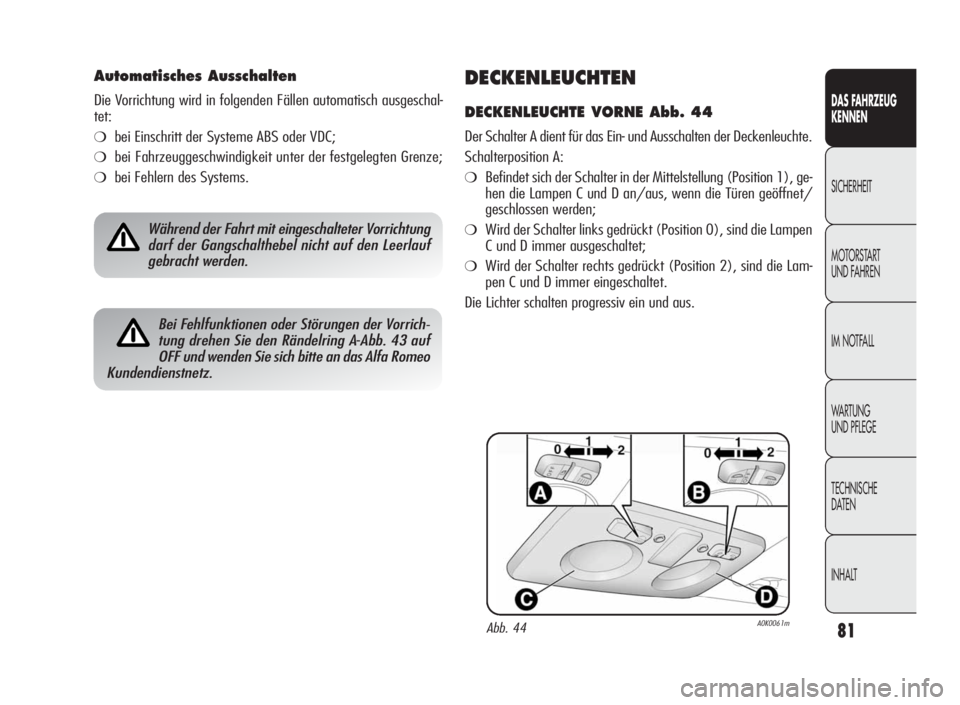

DECKENLEUCHTEN
DECKENLEUCHTE VORNE Abb. 44
Der Schalter A dient für das Ein- und Ausschalten der Deckenleuchte.
Schalterposition A:
❍Befindet sich der Schalter in der Mittelstellung (Position 1), ge-
hen die Lampen C und D an/aus, wenn die Türen geöffnet/
geschlossen werden;
❍Wird der Schalter links gedrückt (Position 0), sind die Lampen
C und D immer ausgeschaltet;
❍Wird der Schalter rechts gedrückt (Position 2), sind die Lam-
pen C und D immer eingeschaltet.
Die Lichter schalten progressiv ein und aus.
Automatisches Ausschalten
Die Vorrichtung wird in folgenden Fällen automatisch ausgeschal-
tet:
❍bei Einschritt der Systeme ABS oder VDC;
❍bei Fahrzeuggeschwindigkeit unter der festgelegten Grenze;
❍bei Fehlern des Systems.
Während der Fahrt mit eingeschalteter Vorrichtung
darf der Gangschalthebel nicht auf den Leerlauf
gebracht werden.
Bei Fehlfunktionen oder Störungen der Vorrich-
tung drehen Sie den Rändelring A
-Abb. 43 auf
OFF und wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
Abb. 44A0K0061m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 81
Page 83 of 294
82
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

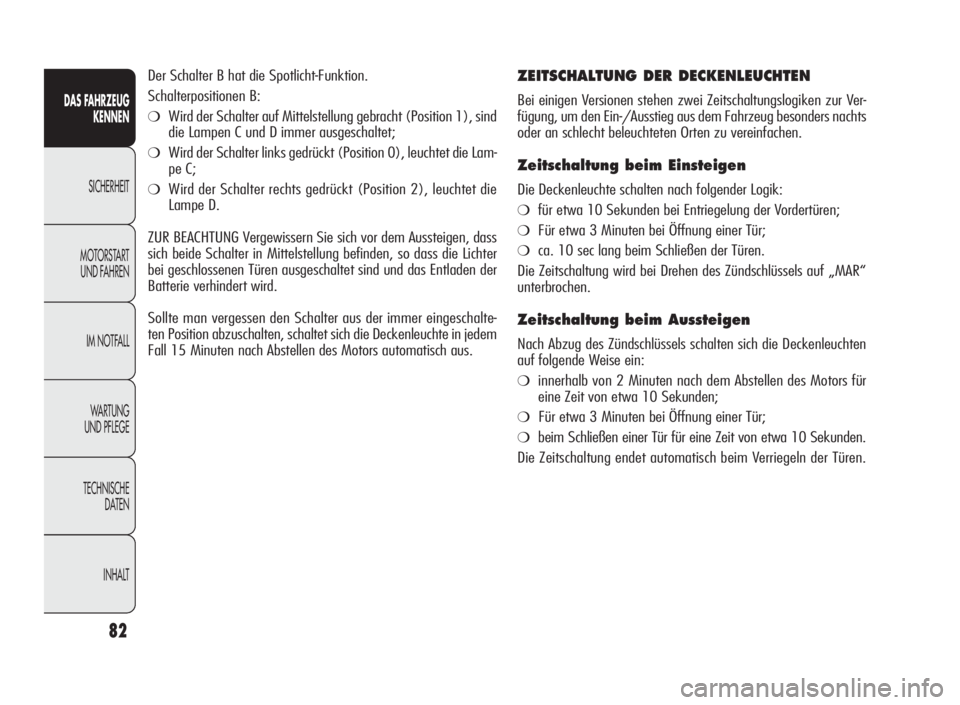

Der Schalter B hat die Spotlicht-Funktion.
Schalterpositionen B:
❍Wird der Schalter auf Mittelstellung gebracht (Position 1), sind
die Lampen C und D immer ausgeschaltet;
❍Wird der Schalter links gedrückt (Position 0), leuchtet die Lam-
pe C;
❍Wird der Schalter rechts gedrückt (Position 2), leuchtet die
Lampe D.
ZUR BEACHTUNG Vergewissern Sie sich vor dem Aussteigen, dass
sich beide Schalter in Mittelstellung befinden, so dass die Lichter
bei geschlossenen Türen ausgeschaltet sind und das Entladen der
Batterie verhindert wird.
Sollte man vergessen den Schalter aus der immer eingeschalte-
ten Position abzuschalten, schaltet sich die Deckenleuchte in jedem
Fall 15 Minuten nach Abstellen des Motors automatisch aus.
ZEITSCHALTUNG DER DECKENLEUCHTEN
Bei einigen Versionen stehen zwei Zeitschaltungslogiken zur Ver-
fügung, um den Ein-/Ausstieg aus dem Fahrzeug besonders nachts
oder an schlecht beleuchteten Orten zu vereinfachen.
Zeitschaltung beim Einsteigen
Die Deckenleuchte schalten nach folgender Logik:
❍für etwa 10 Sekunden bei Entriegelung der Vordertüren;
❍Für etwa 3 Minuten bei Öffnung einer Tür;
❍ca. 10 sec lang beim Schließen der Türen.
Die Zeitschaltung wird bei Drehen des Zündschlüssels auf „MAR“
unterbrochen.
Zeitschaltung beim Aussteigen
Nach Abzug des Zündschlüssels schalten sich die Deckenleuchten
auf folgende Weise ein:
❍innerhalb von 2 Minuten nach dem Abstellen des Motors für
eine Zeit von etwa 10 Sekunden;
❍Für etwa 3 Minuten bei Öffnung einer Tür;
❍beim Schließen einer Tür für eine Zeit von etwa 10 Sekunden.
Die Zeitschaltung endet automatisch beim Verriegeln der Türen.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 82
Page 84 of 294
83
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

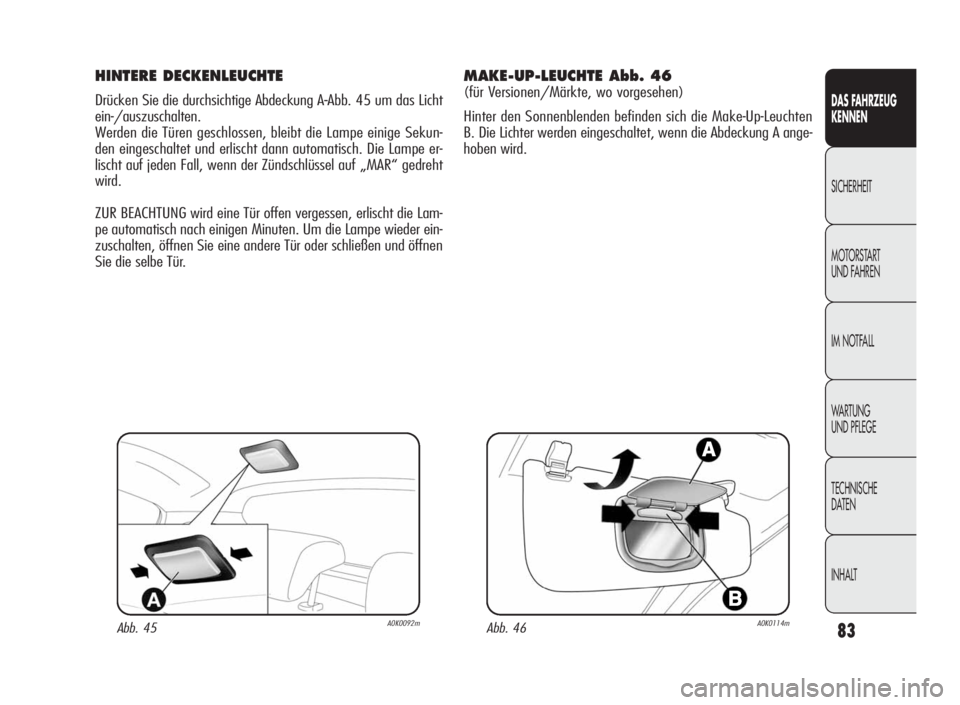

HINTERE DECKENLEUCHTE
Drücken Sie die durchsichtige Abdeckung A-Abb. 45 um das Licht
ein-/auszuschalten.
Werden die Türen geschlossen, bleibt die Lampe einige Sekun-
den eingeschaltet und erlischt dann automatisch. Die Lampe er-
lischt auf jeden Fall, wenn der Zündschlüssel auf „MAR“ gedreht
wird.
ZUR BEACHTUNG wird eine Tür offen vergessen, erlischt die Lam-
pe automatisch nach einigen Minuten. Um die Lampe wieder ein-
zuschalten, öffnen Sie eine andere Tür oder schließen und öffnen
Sie die selbe Tür.
Abb. 45A0K0092mAbb. 46A0K0114m
MAKE-UP-LEUCHTE Abb. 46
(für Versionen/Märkte, wo vorgesehen)
Hinter den Sonnenblenden befinden sich die Make-Up-Leuchten
B. Die Lichter werden eingeschaltet, wenn die Abdeckung A ange-
hoben wird.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 83
Page 85 of 294
84
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

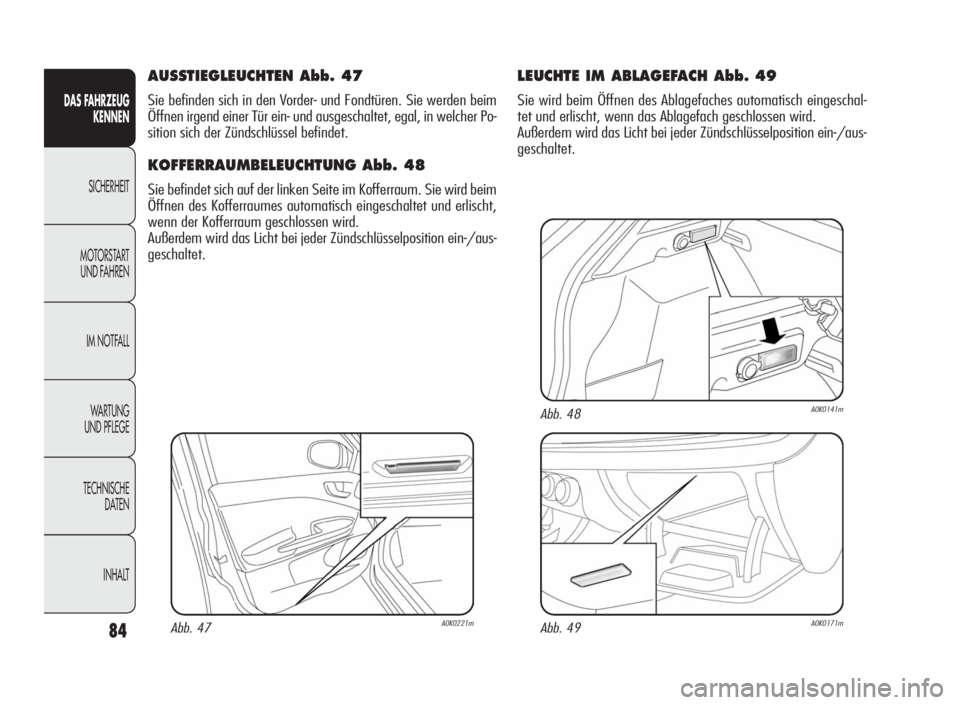

AUSSTIEGLEUCHTEN Abb. 47
Sie befinden sich in den Vorder- und Fondtüren. Sie werden beim
Öffnen irgend einer Tür ein- und ausgeschaltet, egal, in welcher Po-
sition sich der Zündschlüssel befindet.
KOFFERRAUMBELEUCHTUNG Abb. 48
Sie befindet sich auf der linken Seite im Kofferraum. Sie wird beim
Öffnen des Kofferraumes automatisch eingeschaltet und erlischt,
wenn der Kofferraum geschlossen wird.
Außerdem wird das Licht bei jeder Zündschlüsselposition ein-/aus-
geschaltet.
Abb. 47A0K0221m
LEUCHTE IM ABLAGEFACH Abb. 49
Sie wird beim Öffnen des Ablagefaches automatisch eingeschal-
tet und erlischt, wenn das Ablagefach geschlossen wird.
Außerdem wird das Licht bei jeder Zündschlüsselposition ein-/aus-
geschaltet.
Abb. 49A0K0171m
Abb. 48A0K0141m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 84
Page 86 of 294
85
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

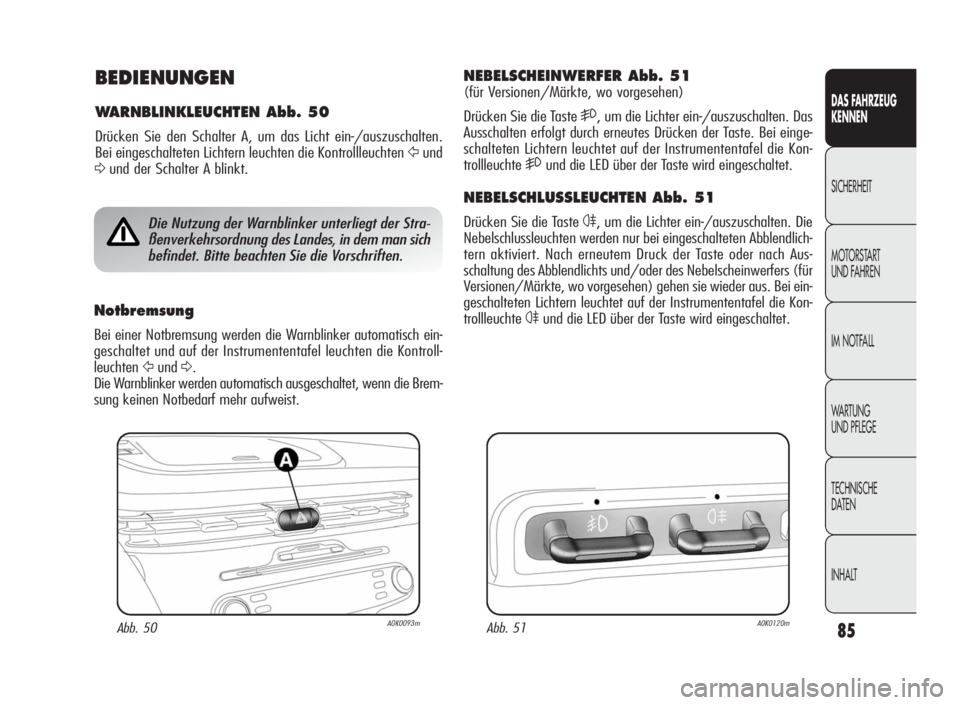

BEDIENUNGEN
WARNBLINKLEUCHTEN Abb. 50
Drücken Sie den Schalter A, um das Licht ein-/auszuschalten.
Bei eingeschalteten Lichtern leuchten die Kontrollleuchten
Ÿund
Δund der Schalter A blinkt.
Abb. 50A0K0093m
Die Nutzung der Warnblinker unterliegt der Stra-
ßenverkehrsordnung des Landes, in dem man sich
befindet. Bitte beachten Sie die Vorschriften.
Notbremsung
Bei einer Notbremsung werden die Warnblinker automatisch ein-
geschaltet und auf der Instrumententafel leuchten die Kontroll-
leuchten
ŸundΔ.
Die Warnblinker werden automatisch ausgeschaltet, wenn die Brem-
sung keinen Notbedarf mehr aufweist.
NEBELSCHEINWERFER Abb. 51
(für Versionen/Märkte, wo vorgesehen)
Drücken Sie die Taste
5, um die Lichter ein-/auszuschalten. Das
Ausschalten erfolgt durch erneutes Drücken der Taste. Bei einge-
schalteten Lichtern leuchtet auf der Instrumententafel die Kon-
trollleuchte
5und die LED über der Taste wird eingeschaltet.
NEBELSCHLUSSLEUCHTEN Abb. 51
Drücken Sie die Taste4, um die Lichter ein-/auszuschalten. Die
Nebelschlussleuchten werden nur bei eingeschalteten Abblendlich-
tern aktiviert. Nach erneutem Druck der Taste oder nach Aus-
schaltung des Abblendlichts und/oder des Nebelscheinwerfers (für
Versionen/Märkte, wo vorgesehen) gehen sie wieder aus. Bei ein-
geschalteten Lichtern leuchtet auf der Instrumententafel die Kon-
trollleuchte
4und die LED über der Taste wird eingeschaltet.
Abb. 51A0K0120m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 85
Page 87 of 294
86
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
ADAPTIVE LICHTER AFS
(Adaptive Frontlight System) Abb. 52
(für Versionen/Märkte, wo vorgesehen)
Dieses System ist mit den Xenon-Scheinwerfern kombiniert, rich-
tet den Haupt-Leuchtstrahl aus und passt diesen beim Wenden/in
der Kurve fortlaufend und automatisch den Fahrbedingungen an.
Das System richtet den Leuchtstrahl so aus, dass die Straße bes-
ser beleuchtet wird, indem es die Fahrzeuggeschwindigkeit, den
Winkel der Kurve/Wendung und die Lenkgeschwindigkeit in Be-
tracht zieht.
Die anpassenden Lichter werden automatisch aktiviert, wenn das
Fahrzeug gestartet wird. Unter dieser Bedingung leuchtet die LED
A
-Abb. 52 nicht. Wird die Taste gedrückt, werden die Anpassungs-
leuchten (wenn eingeschaltet) deaktiviert und die LED A
-Abb. 52
leuchtet ständig. Um die anpassenden Lichter wieder einzuschal-
ten drücken Sie die Taste (LED aus).
Abb. 52A0K0123m
TÜRVERRIEGELUNG Abb. 53
Drücken Sie die Taste≈, um alle Türen gleichzeitig zu verrie-
geln (bei der Türverriegelung wird die LED über der Taste einge-
schaltet). Die Verriegelung erfolgt unabhängig von der Position des
Zündschlüssels.
KRAFTSTOFFSPERRSYSTEM
Wird bei einem Aufprall ausgelöst und bewirkt:
❍unterbricht die Kraftstoffversorgung, wodurch der Motor abge-
stellt wird;
❍entriegelt automatisch die Türen;
❍schaltet die Innenbeleuchtung ein.
Der Eingriff des Systems wird durch eine Mitteilung auf dem Dis-
play angezeigt. Prüfen Sie sorgfältig das Fahrzeug, um sicherzu-
stellen, dass kein Kraftstoff ausläuft, wie zum Beispiel im Motor-
raum, unter dem Fahrzeug oder in der Nähe des Tanks.
Nach dem Unfall den Zündschlüssel auf STOP stellen, damit die
Batterie sich nicht entlädt.
Abb. 53A0K0145m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 86
Page 88 of 294
87
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

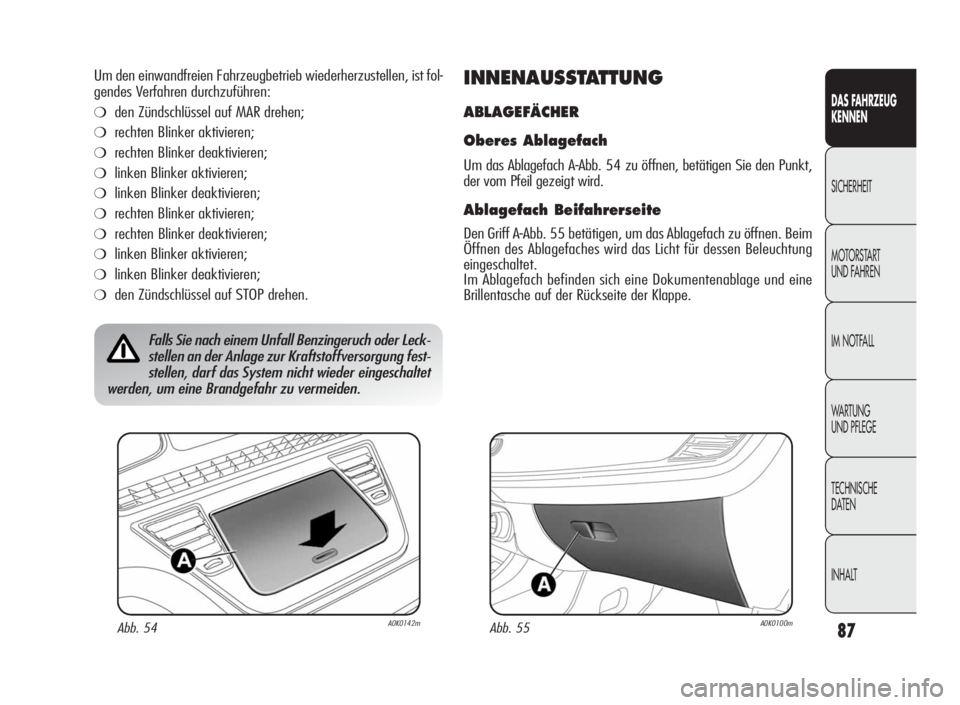

Um den einwandfreien Fahrzeugbetrieb wiederherzustellen, ist fol-
gendes Verfahren durchzuführen:
❍den Zündschlüssel auf MAR drehen;
❍rechten Blinker aktivieren;
❍rechten Blinker deaktivieren;
❍linken Blinker aktivieren;
❍linken Blinker deaktivieren;
❍rechten Blinker aktivieren;
❍rechten Blinker deaktivieren;
❍linken Blinker aktivieren;
❍linken Blinker deaktivieren;
❍den Zündschlüssel auf STOP drehen.
Falls Sie nach einem Unfall Benzingeruch oder Leck-
stellen an der Anlage zur Kraftstoffversorgung fest-
stellen, darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu vermeiden.
INNENAUSSTATTUNG
ABLAGEFÄCHER
Oberes Ablagefach
Um das Ablagefach A-Abb. 54 zu öffnen, betätigen Sie den Punkt,
der vom Pfeil gezeigt wird.
Ablagefach Beifahrerseite
Den Griff A-Abb. 55 betätigen, um das Ablagefach zu öffnen. Beim
Öffnen des Ablagefaches wird das Licht für dessen Beleuchtung
eingeschaltet.
Im Ablagefach befinden sich eine Dokumentenablage und eine
Brillentasche auf der Rückseite der Klappe.
Abb. 54A0K0142mAbb. 55A0K0100m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 87
Page 89 of 294
88
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

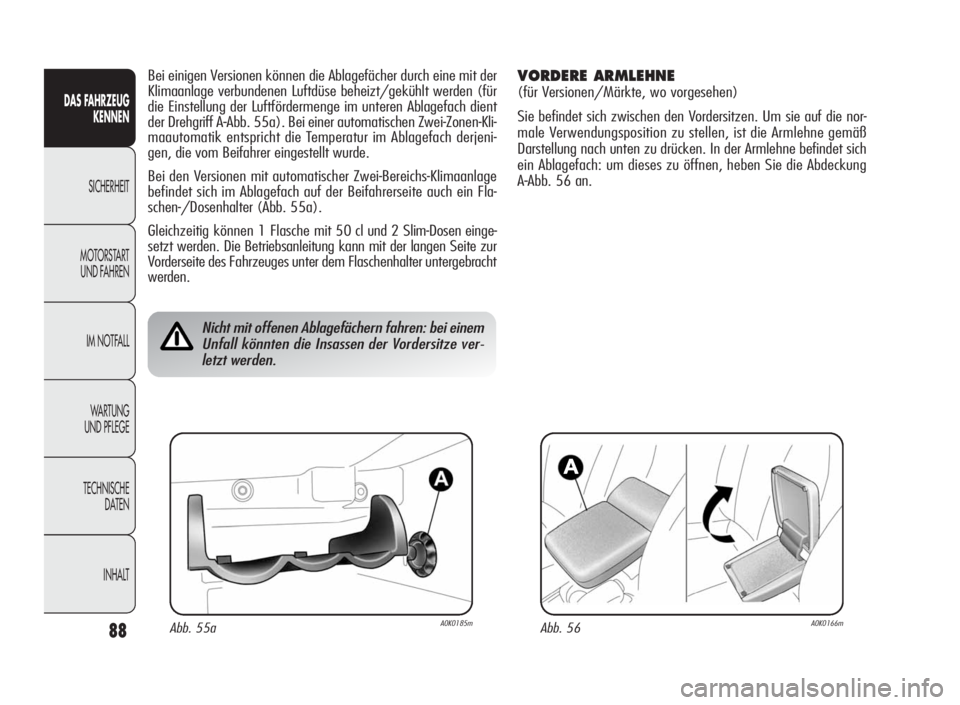

Bei einigen Versionen können die Ablagefächer durch eine mit der
Klimaanlage verbundenen Luftdüse beheizt/gekühlt werden (für
die Einstellung der Luftfördermenge im unteren Ablagefach dient
der Drehgriff A
-Abb. 55a). Bei einer automatischen Zwei-Zonen-Kli-
maautomatik entspricht die Temperatur im Ablagefach derjeni-
gen, die vom Beifahrer eingestellt wurde.
Bei den Versionen mit automatischer Zwei-Bereichs-Klimaanlage
befindet sich im Ablagefach auf der Beifahrerseite auch ein Fla-
schen-/Dosenhalter (Abb. 55a).
Gleichzeitig können 1 Flaschemit 50 cl und2 Slim-Dosen einge-
setzt werden. Die Betriebsanleitung kann mit der langen Seite zur
Vorderseite des Fahrzeuges unter dem Flaschenhalter untergebracht
werden.
Nicht mit offenen Ablagefächern fahren: bei einem
Unfall könnten die Insassen der Vordersitze ver-
letzt werden.
VORDERE ARMLEHNE
(für Versionen/Märkte, wo vorgesehen)
Sie befindet sich zwischen den Vordersitzen. Um sie auf die nor-
male Verwendungsposition zu stellen, ist die Armlehne gemäß
Darstellung nach unten zu drücken. In der Armlehne befindet sich
ein Ablagefach: um dieses zu öffnen, heben Sie die Abdeckung
A
-Abb. 56 an.
Abb. 56A0K0166mAbb. 55aA0K0185m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 88
Page 90 of 294
89
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Abb. 57aA0K0217m

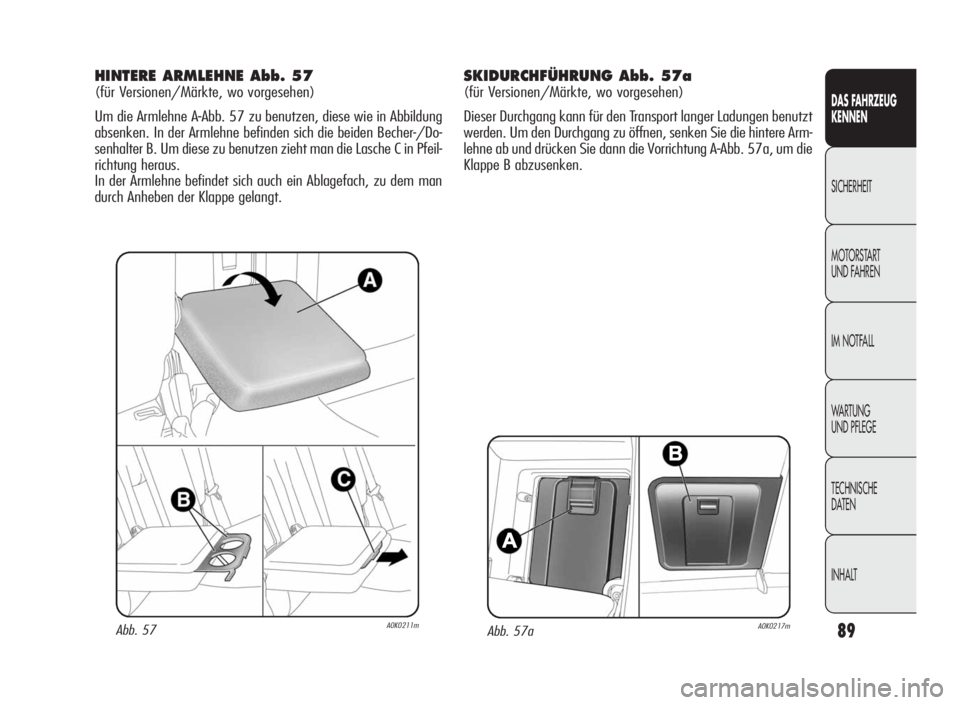

HINTERE ARMLEHNE Abb. 57
(für Versionen/Märkte, wo vorgesehen)
Um die Armlehne A
-Abb. 57 zu benutzen, diese wie in Abbildung
absenken. In der Armlehne befinden sich die beiden Becher-/Do-
senhalter B. Um diese zu benutzen zieht man die Lasche C in Pfeil-
richtung heraus.
In der Armlehne befindet sich auch ein Ablagefach, zu dem man
durch Anheben der Klappe gelangt.
Abb. 57A0K0211m
SKIDURCHFÜHRUNG Abb. 57a
(für Versionen/Märkte, wo vorgesehen)
Dieser Durchgang kann für den Transport langer Ladungen benutzt
werden. Um den Durchgang zu öffnen, senken Sie die hintere Arm-
lehne ab und drücken Sie dann die Vorrichtung A
-Abb. 57a, um die
Klappe B abzusenken.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 89
