Alfa Romeo Giulietta 2010 Betriebsanleitung (in German)

50
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Hebel für die Höheneinstellung
(für Versionen/Märkte, wo vorgesehen)
Verschieben Sie den Hebel B nach oben oder unten, bis die ge-
wünschte Höhe erreicht ist.
ZUR BEACHTUNG Führen Sie die Einstellung durch, wenn Sie auf
dem Fahrersitz Platz genommen haben.
Rückenlehnenverstellung
Drehen Sie den Griff C, bis die gewünschte Position erreicht ist.

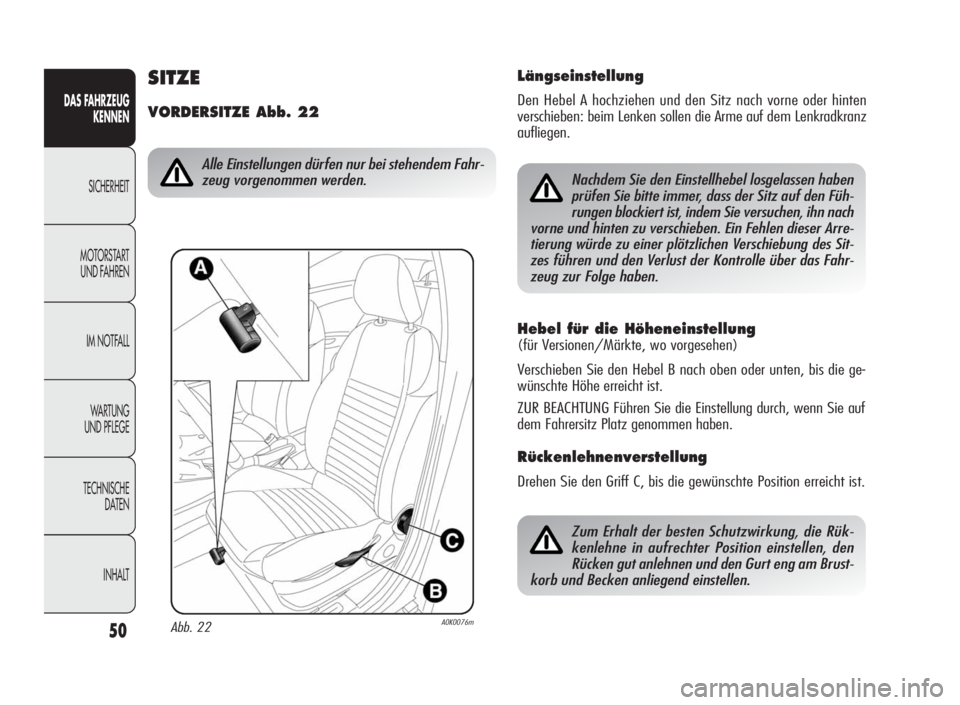

SITZE
VORDERSITZE Abb. 22
Abb. 22A0K0076m
Alle Einstellungen dürfen nur bei stehendem Fahr-
zeug vorgenommen werden.
Längseinstellung
Den Hebel A hochziehen und den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die Arme auf dem Lenkradkranz
aufliegen.
Nachdem Sie den Einstellhebel losgelassen haben
prüfen Sie bitte immer, dass der Sitz auf den Füh-
rungen blockiert ist, indem Sie versuchen, ihn nach
vorne und hinten zu verschieben. Ein Fehlen dieser Arre-
tierung würde zu einer plötzlichen Verschiebung des Sit-
zes führen und den Verlust der Kontrolle über das Fahr-
zeug zur Folge haben.
Zum Erhalt der besten Schutzwirkung, die Rük-
kenlehne in aufrechter Position einstellen, den
Rücken gut anlehnen und den Gurt eng am Brust-
korb und Becken anliegend einstellen.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 50

51
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Elektrische Sitzheizung
(für Versionen/Märkte, wo vorgesehen)
Die Taste A
-Abb. 23 bei Schlüssel auf MAR drücken, um die Funk-
tion Ein-/Auszuschalten. Das Einschalten der Funktion wird durch
Aufleuchten des auf der Taste selbst befindlichen LEDs angezeigt.
Elektrische Lordosenstützen
(für Versionen/Märkte wo vorgesehen)
Die Taste B
-Abb. 23 bei Schlüssel auf MAR drücken, um die Funk-
tion Ein-/Auszuschalten. Das Einschalten der Funktion wird durch
Aufleuchten des auf der Taste selbst befindlichen LEDs angezeigt.
Abb. 23A0K0213m
VORDERSITZE MIT ELEKTRISCHER
EINSTELLUNG Abb. 24
(für Versionen/Märkte wo vorgesehen)
Die Bedienungen für die Sitzeinstellung sind:
Multifunktionsbedienung A:
❍Höhenverstellung des Sitzes (senkrechtes Verschieben des
Sitzes);
❍Verstellung des Sitzes in Längsrichtung;
B: Einstellung der Neigung der Rückenlehne und Lombareinstel-
lung;
C: Tasten zum Speichern der Einstellungen am Fahrersitz.
Abb. 24A0K0214m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 51

52
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Sitzheizung(für Versionen/Märkte, wo vorgesehen)
Bei Zündschlüssel auf MAR drehen Sie den Ring A
-Abb. 25, um
die Funktion ein-/auszuschalten. Die Sitzheizung kann auf 3 Stu-
fen eingestellt werden (0 = Sitzheizung ausgeschaltet).
Abb. 25A0K0215m
Speichern der Position des Fahrersitzes
Mit den Tasten C können drei verschiedene Fahrersitzpositionen ge-
speichert und abgerufen werden.
Um die Sitzposition zu speichern, wird diese zuerst mit den ver-
schiedenen Bedienungen eingestellt und danach kann durch Druck
der Taste (einige Sekunden lang gedrückt halten) die Position ge-
speichert werden. Die erfolgreiche Speicherung wird durch ein aku-
stisches Signal bestätigt.
Wird eine neue Sitzposition gespeichert, wird die vorher auf die-
ser Taste gespeicherte Position gelöscht.
Um die gespeicherte Position aufzurufen, drücken Sie kurz die ent-
sprechende Taste.
ZUR BEACHTUNG Die elektrische Einstellung ist nur bei Zündschlüssel
auf MAR und über eine Zeit von etwa 1 Minute nach dem Drehen
des Schlüssels auf STOP erlaubt. Außerdem kann der Sitz (Fah-
rer- oder Beifahrerseitig) nach dem Öffnen der Tür für eine Dauer
von 3 Minuten oder bis zum Schließen der entsprechenden Tür ver-
stellt werden.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 52

53
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

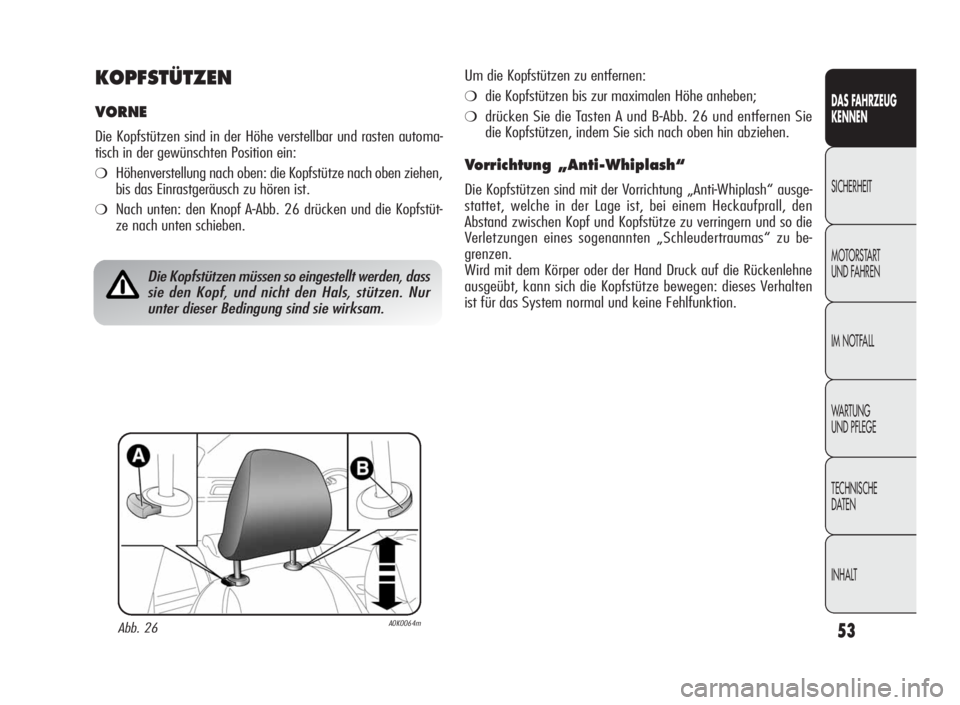

KOPFSTÜTZEN
VORNE
Die Kopfstützen sind in der Höhe verstellbar und rasten automa-
tisch in der gewünschten Position ein:
❍Höhenverstellung nach oben: die Kopfstütze nach oben ziehen,
bis das Einrastgeräusch zu hören ist.
❍Nach unten: den Knopf A-Abb. 26 drücken und die Kopfstüt-
ze nach unten schieben.
Abb. 26A0K0064m
Die Kopfstützen müssen so eingestellt werden, dass
sie den Kopf, und nicht den Hals, stützen. Nur
unter dieser Bedingung sind sie wirksam.
Um die Kopfstützen zu entfernen:
❍die Kopfstützen bis zur maximalen Höhe anheben;
❍drücken Sie die Tasten A und B-Abb. 26 und entfernen Sie
die Kopfstützen, indem Sie sich nach oben hin abziehen.
Vorrichtung „Anti-Whiplash“
Die Kopfstützen sind mit der Vorrichtung „Anti-Whiplash“ ausge-
stattet, welche in der Lage ist, bei einem Heckaufprall, den
Abstand zwischen Kopf und Kopfstütze zu verringern und so die
Verletzungen eines sogenannten „Schleudertraumas“ zu be-
grenzen.
Wird mit dem Körper oder der Hand Druck auf die Rückenlehne
ausgeübt, kann sich die Kopfstütze bewegen: dieses Verhalten
ist für das System normal und keine Fehlfunktion.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 53

54
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
HINTEN
Für die Rücksitze sind zwei höhenverstellbare Kopfstützen vorge-
sehen (für die Einstellung siehe die Beschreibung im vorherigen
Abschnitt). Bei einigen Versionen ist auch eine Kopfstütze für den
mittleren Rücksitzplatz vorgesehen.
Um die Kopfstützen zu entfernen:
❍die Kopfstützen bis zur maximalen Höhe anheben;
❍drücken Sie die Tasten A-Abb. 27 und entfernen Sie die Kopf-
stützen, indem Sie diese nach oben hin abziehen.
LENKRAD
Dieses kann axial und senkrecht eingestellt werden.
Für die Einstellung: Entriegeln Sie den Hebel A
-Abb. 28, indem
Sie ihn nach vorne schieben (Position 1) und dann das Lenkrad
einstellen. Dann den Hebel A blockieren, indem man ihn zum Lenk-
rad zieht (Position 2).
Abb. 27A0K0065mAbb. 28A0K0077m
Die Einstellungen dürfen nur bei stehendem Fahr-
zeug und abgestelltem Motor aufgeführt werden.
Alle Eingriffe im Aftermarket mit darauf folgen-
den Beschädigungen der Lenkung oder der Lenk-
säule (z. B. Montage einer Alarmanlage), die au-
ßer zur Verschlechterung der Leistungen des Systems und
zum Verfall der Garantie auch zu schweren Sicherheits-
problemen sowie einem nicht zur Zulassung konformen
Fahrzeug führen können, sind strengstens verboten.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 54

55
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Abb. 29A0K0079m

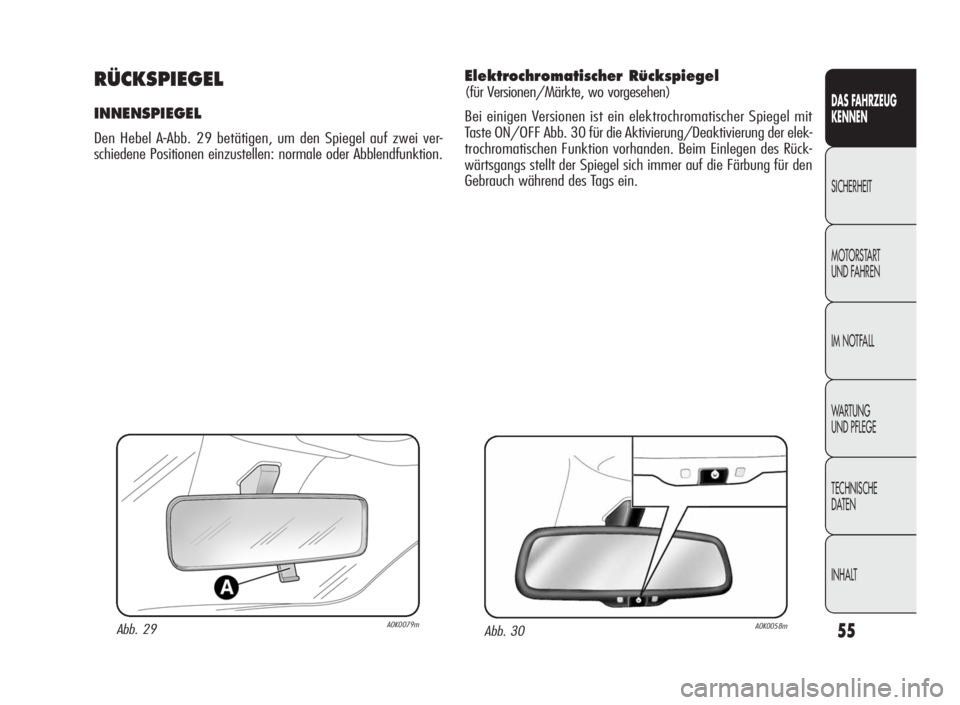

RÜCKSPIEGEL
INNENSPIEGEL
Den Hebel A-Abb. 29 betätigen, um den Spiegel auf zwei ver-
schiedene Positionen einzustellen: normale oder Abblendfunktion.
Elektrochromatischer Rückspiegel
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist ein elektrochromatischer Spiegel mit
Taste ON/OFF Abb. 30 für die Aktivierung/Deaktivierung der elek-
trochromatischen Funktion vorhanden. Beim Einlegen des Rück-
wärtsgangs stellt der Spiegel sich immer auf die Färbung für den
Gebrauch während des Tags ein.
Abb. 30A0K0058m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 55

56
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

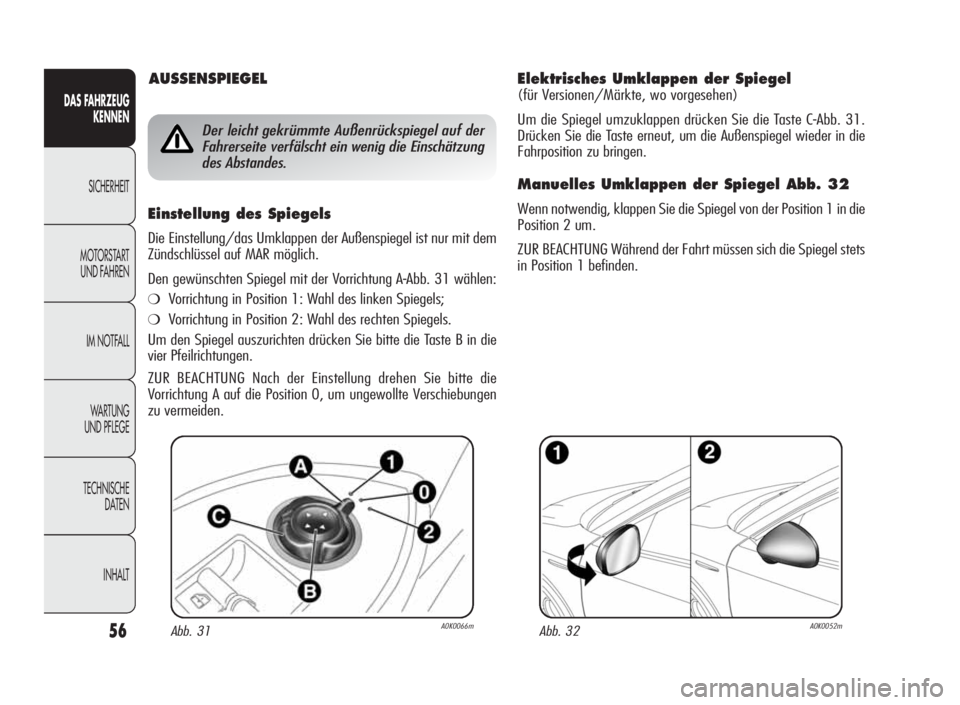

Elektrisches Umklappen der Spiegel
(für Versionen/Märkte, wo vorgesehen)
Um die Spiegel umzuklappen drücken Sie die Taste C
-Abb. 31.
Drücken Sie die Taste erneut, um die Außenspiegel wieder in die
Fahrposition zu bringen.
Manuelles Umklappen der Spiegel Abb. 32
Wenn notwendig, klappen Sie die Spiegel von der Position 1 in die
Position 2 um.
ZUR BEACHTUNG Während der Fahrt müssen sich die Spiegel stets
in Position 1 befinden.Einstellung des Spiegels
Die Einstellung/das Umklappen der Außenspiegel ist nur mit dem
Zündschlüssel auf MAR möglich.
Den gewünschten Spiegel mit der Vorrichtung A
-Abb. 31 wählen:
❍Vorrichtung in Position 1: Wahl des linken Spiegels;
❍Vorrichtung in Position 2: Wahl des rechten Spiegels.
Um den Spiegel auszurichten drücken Sie bitte die Taste B in die
vier Pfeilrichtungen.
ZUR BEACHTUNG Nach der Einstellung drehen Sie bitte die
Vorrichtung A auf die Position 0, um ungewollte Verschiebungen
zu vermeiden.
Abb. 31A0K0066mAbb. 32A0K0052m
AUSSENSPIEGEL
Der leicht gekrümmte Außenrückspiegel auf der
Fahrerseite verfälscht ein wenig die Einschätzung
des Abstandes.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 56

57
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

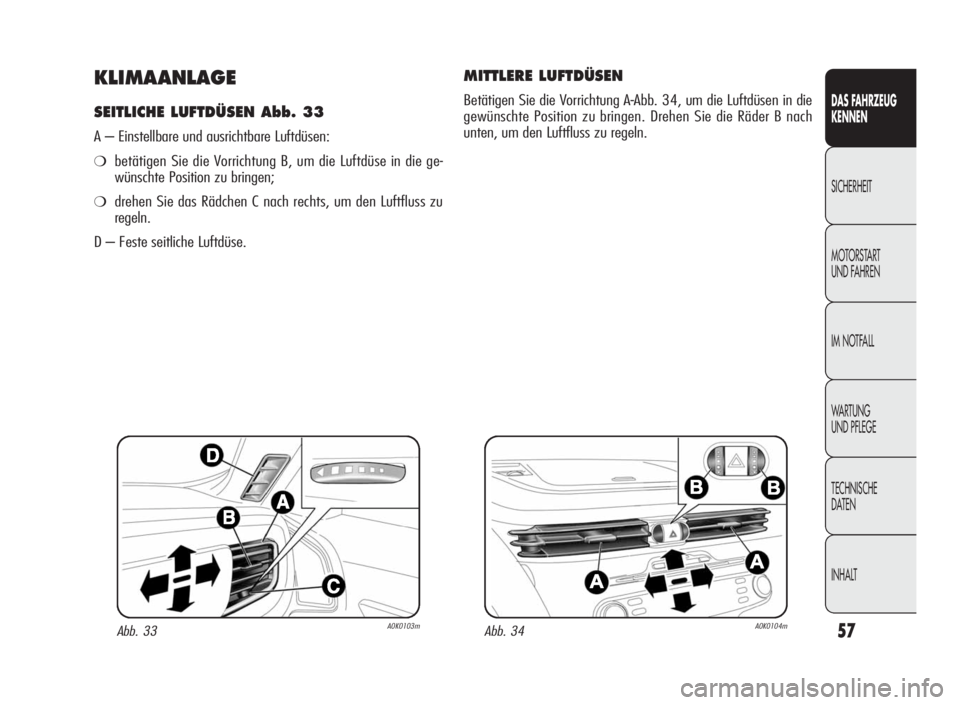

KLIMAANLAGE
SEITLICHE LUFTDÜSEN Abb. 33
A – Einstellbare und ausrichtbare Luftdüsen:
❍betätigen Sie die Vorrichtung B, um die Luftdüse in die ge-
wünschte Position zu bringen;
❍drehen Sie das Rädchen C nach rechts, um den Luftfluss zu
regeln.
D – Feste seitliche Luftdüse.
Abb. 33A0K0103m
MITTLERE LUFTDÜSEN
Betätigen Sie die Vorrichtung A-Abb. 34, um die Luftdüsen in die
gewünschte Position zu bringen. Drehen Sie die Räder B nach
unten, um den Luftfluss zu regeln.
Abb. 34A0K0104m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 57

58
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
OBERE LUFTDÜSEN Abb. 35
A – Obere einstellbare Luftdüsen. Drehen Sie die Räder B nach
rechts, um den Luftfluss zu regeln.
C – Feste obere Luftdüse.
Abb. 36A0K0106mAbb. 35A0K0105m
HINTERE LUFTDÜSE Abb. 36
(für Versionen/Märkte, wo vorgesehen)
Betätigen Sie die Vorrichtung A, um die Luftdüse in die gewünschte
Position zu bringen.
Drehen Sie das Rad B nach rechts, um den Luftfluss zu regeln:
●= Geschlossen
= Komplett Offen
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 58

59
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

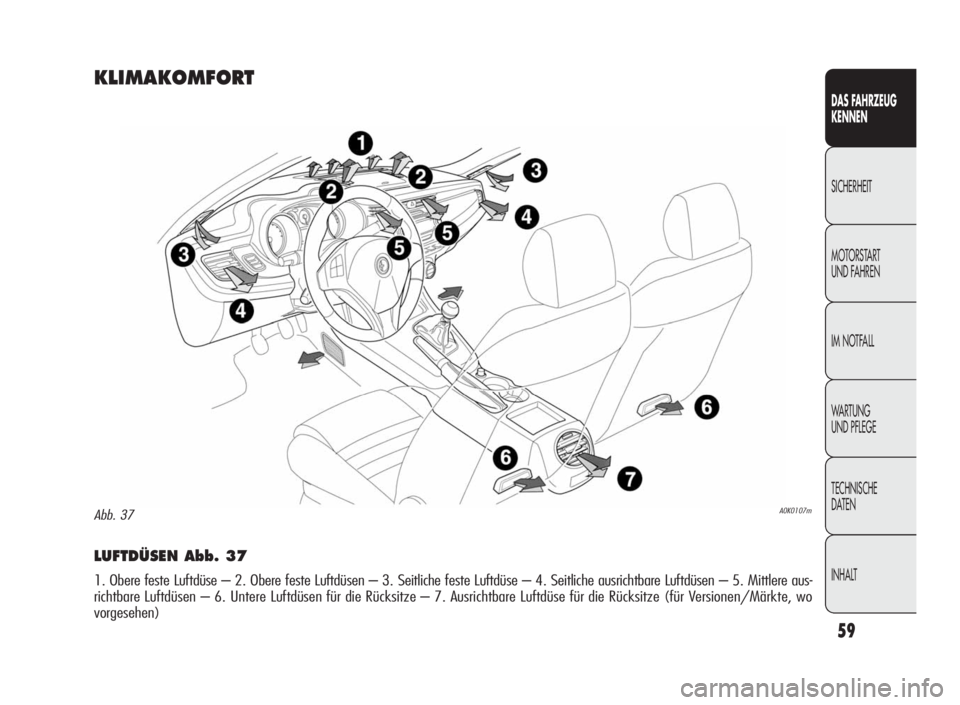

LUFTDÜSEN Abb. 37
1. Obere feste Luftdüse – 2. Obere feste Luftdüsen – 3. Seitliche feste Luftdüse – 4. Seitliche ausrichtbare Luftdüsen – 5. Mittlere aus-
richtbare Luftdüsen – 6. Untere Luftdüsen für die Rücksitze– 7. Ausrichtbare Luftdüse für die Rücksitze (für Versionen/Märkte, wo
vorgesehen)
A0K0107mAbb. 37
KLIMAKOMFORT
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 59
