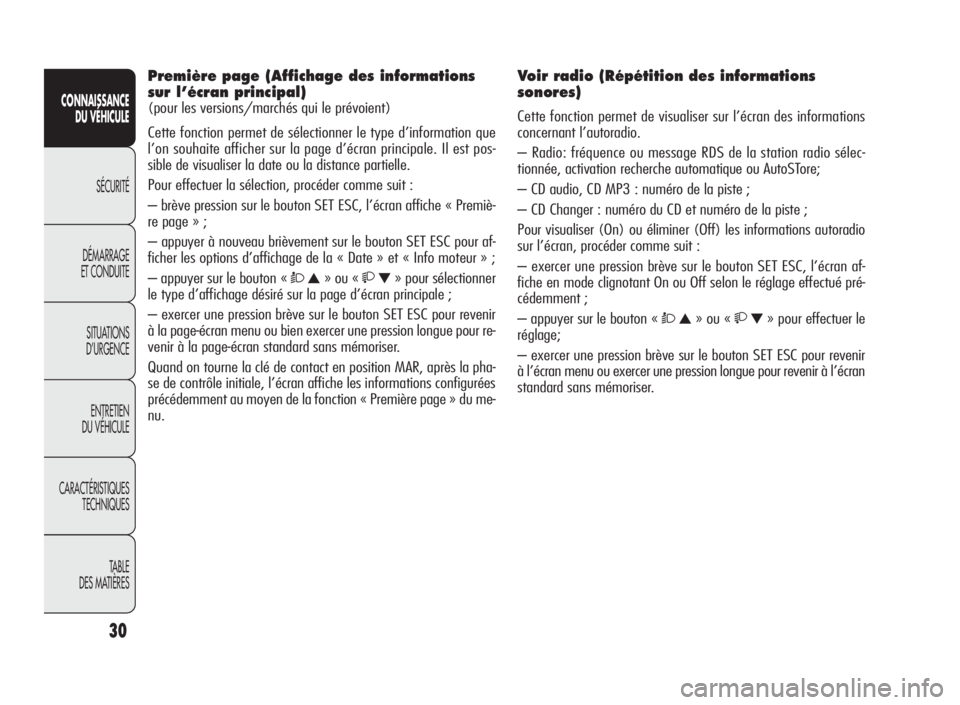

Première page (Affichage des informations
sur l’écran principal)
(pour les versions/marchés qui le prévoient)
Cette fonction permet de sélectionner le type d’information que
l’on souhaite afficher sur la page d’écran principale. Il est pos-
sible de visualiser la date ou la distance partielle.
Pour effectuer la sélection, procéder comme suit :
– brève pression sur le bouton SET ESC, l’écran affiche « Premiè-
re page » ;
– appuyer à nouveau brièvement sur le bouton SET ESC pour af-
ficher les options d’affichage de la « Date » et « Info moteur » ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour sélectionner
le type d’affichage désiré sur la page d’écran principale ;
– exercer une pression brève sur le bouton SET ESC pour revenir
à la page-écran menu ou bien exercer une pression longue pour re-
venir à la page-écran standard sans mémoriser.
Quand on tourne la clé de contact en position MAR, après la pha-
se de contrôle initiale, l’écran affiche les informations configurées
précédemment au moyen de la fonction « Première page » du me-
nu.
Voir radio (Répétition des informations
sonores)
Cette fonction permet de visualiser sur l’écran des informations
concernant l’autoradio.
– Radio: fréquence ou message RDS de la station radio sélec-
tionnée, activation recherche automatique ou AutoSTore;
– CD audio, CD MP3 : numéro de la piste ;
– CD Changer : numéro du CD et numéro de la piste ;
Pour visualiser (On) ou éliminer (Off) les informations autoradio
sur l’écran, procéder comme suit :
– exercer une pression brève sur le bouton SET ESC, l’écran af-
fiche en mode clignotant On ou Off selon le réglage effectué pré-
cédemment ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– exercer une pression brève sur le bouton SET ESC pour revenir
à l’écran menu ou exercer une pression longue pour revenir à l’écran
standard sans mémoriser.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 30

31
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

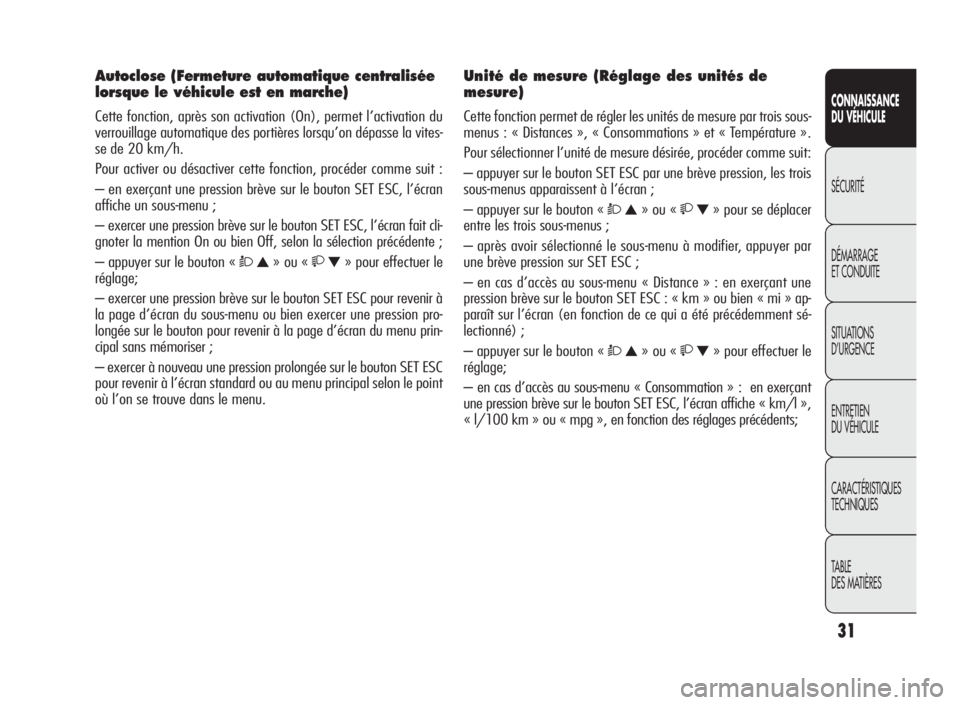

Autoclose (Fermeture automatique centralisée
lorsque le véhicule est en marche)
Cette fonction, après son activation (On), permet l’activation du
verrouillage automatique des portières lorsqu’on dépasse la vites-
se de 20 km/h.
Pour activer ou désactiver cette fonction, procéder comme suit :
– en exerçant une pression brève sur le bouton SET ESC, l’écran
affiche un sous-menu ;
– exercer une pression brève sur le bouton SET ESC, l’écran fait cli-
gnoter la mention On ou bien Off, selon la sélection précédente ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– exercer une pression brève sur le bouton SET ESC pour revenir à
la page d’écran du sous-menu ou bien exercer une pression pro-
longée sur le bouton pour revenir à la page d’écran du menu prin-
cipal sans mémoriser ;
– exercer à nouveau une pression prolongée sur le bouton SET ESC
pour revenir à l’écran standard ou au menu principal selon le point
où l’on se trouve dans le menu.
Unité de mesure (Réglage des unités de
mesure)
Cette fonction permet de régler les unités de mesure par trois sous-
menus : « Distances », « Consommations » et « Température ».
Pour sélectionner l’unité de mesure désirée, procéder comme suit:
– appuyer sur le bouton SET ESC par une brève pression, les trois
sous-menus apparaissent à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour se déplacer
entre les trois sous-menus ;
– après avoir sélectionné le sous-menu à modifier, appuyer par
une brève pression sur SET ESC ;
– en cas d’accès au sous-menu « Distance » : en exerçant une
pression brève sur le bouton SET ESC : « km » ou bien « mi » ap-
paraît sur l’écran (en fonction de ce qui a été précédemment sé-
lectionné) ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– en cas d’accès au sous-menu « Consommation » : en exerçant
une pression brève sur le bouton SET ESC, l’écran affiche « km/l »,
« l/100 km » ou « mpg », en fonction des réglages précédents;
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 31

32
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

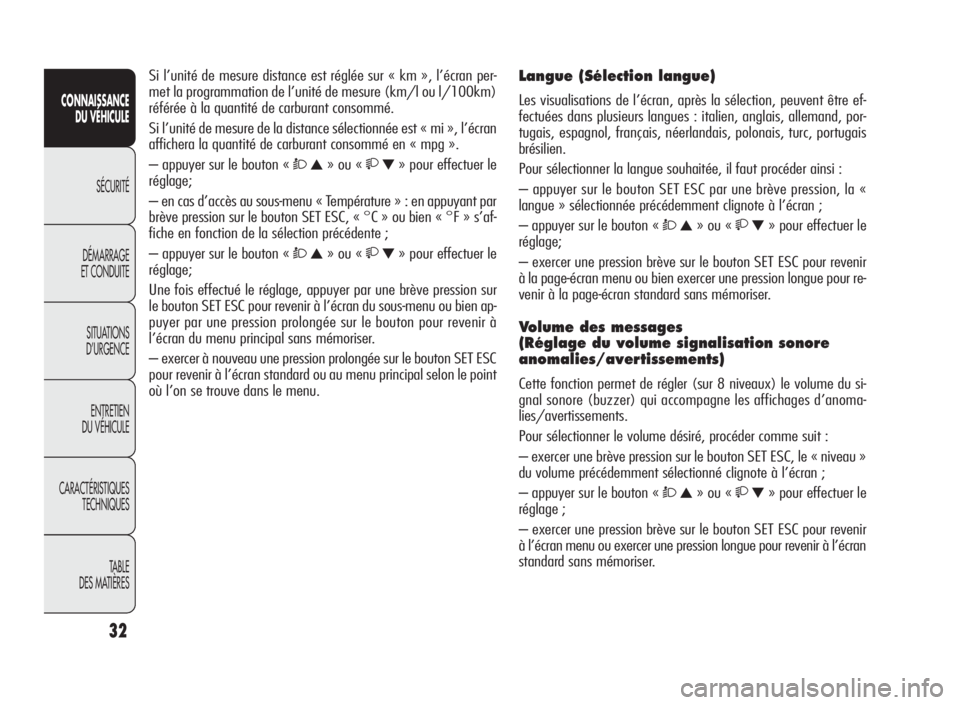

Si l’unité de mesure distance est réglée sur « km », l’écran per-
met la programmation de l’unité de mesure (km/l ou l/100km)
référée à la quantité de carburant consommé.
Si l’unité de mesure de la distance sélectionnée est « mi », l’écran
affichera la quantité de carburant consommé en « mpg ».
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– en cas d’accès au sous-menu « Température » : en appuyant par
brève pression sur le bouton SET ESC, « °C » ou bien « °F » s’af-
fiche en fonction de la sélection précédente ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
Une fois effectué le réglage, appuyer par une brève pression sur
le bouton SET ESC pour revenir à l’écran du sous-menu ou bien ap-
puyer par une pression prolongée sur le bouton pour revenir à
l’écran du menu principal sans mémoriser.
– exercer à nouveau une pression prolongée sur le bouton SET ESC
pour revenir à l’écran standard ou au menu principal selon le point
où l’on se trouve dans le menu.
Langue (Sélection langue)
Les visualisations de l’écran, après la sélection, peuvent être ef-
fectuées dans plusieurs langues : italien, anglais, allemand, por-
tugais, espagnol, français, néerlandais, polonais, turc, portugais
brésilien.
Pour sélectionner la langue souhaitée, il faut procéder ainsi :
– appuyer sur le bouton SET ESC par une brève pression, la «
langue » sélectionnée précédemment clignote à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– exercer une pression brève sur le bouton SET ESC pour revenir
à la page-écran menu ou bien exercer une pression longue pour re-
venir à la page-écran standard sans mémoriser.
Volume des messages
(Réglage du volume signalisation sonore
anomalies/avertissements)
Cette fonction permet de régler (sur 8 niveaux) le volume du si-
gnal sonore (buzzer) qui accompagne les affichages d’anoma-
lies/avertissements.
Pour sélectionner le volume désiré, procéder comme suit :
– exercer une brève pression sur le bouton SET ESC, le « niveau »
du volume précédemment sélectionné clignote à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage ;
– exercer une pression brève sur le bouton SET ESC pour revenir
à l’écran menu ou exercer une pression longue pour revenir à l’écran
standard sans mémoriser.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 32

33
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

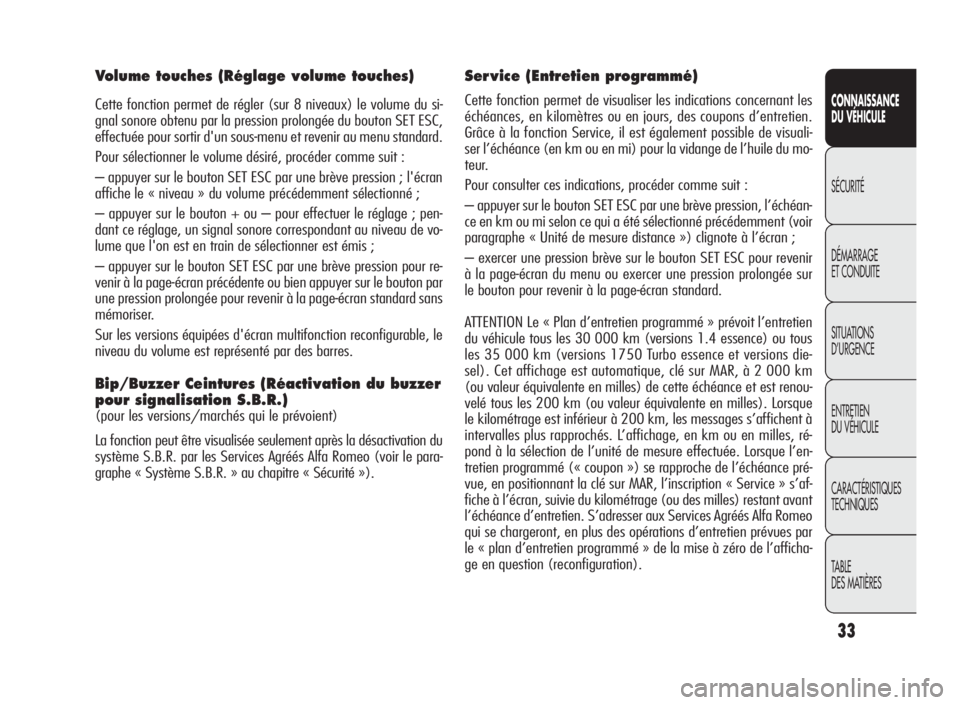

Volume touches (Réglage volume touches)
Cette fonction permet de régler (sur 8 niveaux) le volume du si-
gnal sonore obtenu par la pression prolongée du bouton SET ESC,
effectuée pour sortir d'un sous-menu et revenir au menu standard.
Pour sélectionner le volume désiré, procéder comme suit :
– appuyer sur le bouton SET ESC par une brève pression ; l'écran
affiche le « niveau » du volume précédemment sélectionné ;
– appuyer sur le bouton + ou – pour effectuer le réglage ; pen-
dant ce réglage, un signal sonore correspondant au niveau de vo-
lume que l'on est en train de sélectionner est émis ;
– appuyer sur le bouton SET ESC par une brève pression pour re-
venir à la page-écran précédente ou bien appuyer sur le bouton par
une pression prolongée pour revenir à la page-écran standard sans
mémoriser.
Sur les versions équipées d'écran multifonction reconfigurable, le
niveau du volume est représenté par des barres.
Bip/Buzzer Ceintures (Réactivation du buzzer
pour signalisation S.B.R.)
(pour les versions/marchés qui le prévoient)
La fonction peut être visualisée seulement après la désactivation du
système S.B.R. par les Services Agréés Alfa Romeo (voir le para-
graphe « Système S.B.R. » au chapitre « Sécurité »).
Ser vice (Entretien programmé)
Cette fonction permet de visualiser les indications concernant les
échéances, en kilomètres ou en jours, des coupons d’entretien.
Grâce à la fonction Service, il est également possible de visuali-
ser l’échéance (en km ou en mi) pour la vidange de l’huile du mo-
teur.
Pour consulter ces indications, procéder comme suit :
– appuyer sur le bouton SET ESC par une brève pression, l’échéan-
ce en km ou mi selon ce qui a été sélectionné précédemment (voir
paragraphe « Unité de mesure distance ») clignote à l’écran ;
– exercer une pression brève sur le bouton SET ESC pour revenir
à la page-écran du menu ou exercer une pression prolongée sur
le bouton pour revenir à la page-écran standard.
ATTENTION Le « Plan d’entretien programmé » prévoit l’entretien
du véhicule tous les 30 000 km (versions 1.4 essence) ou tous
les 35 000 km (versions 1750 Turbo essence et versions die-
sel). Cet affichage est automatique, clé sur MAR, à 2 000 km
(ou valeur équivalente en milles) de cette échéance et est renou-
velé tous les 200 km (ou valeur équivalente en milles). Lorsque
le kilométrage est inférieur à 200 km, les messages s’affichent à
intervalles plus rapprochés. L’affichage, en km ou en milles, ré-
pond à la sélection de l’unité de mesure effectuée. Lorsque l’en-
tretien programmé (« coupon ») se rapproche de l’échéance pré-
vue, en positionnant la clé sur MAR, l’inscription « Service » s’af-
fiche à l’écran, suivie du kilométrage (ou des milles) restant avant
l’échéance d’entretien. S’adresser aux Services Agréés Alfa Romeo
qui se chargeront, en plus des opérations d’entretien prévues par
le « plan d’entretien programmé » de la mise à zéro de l’afficha-
ge en question (reconfiguration).
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 33

34
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

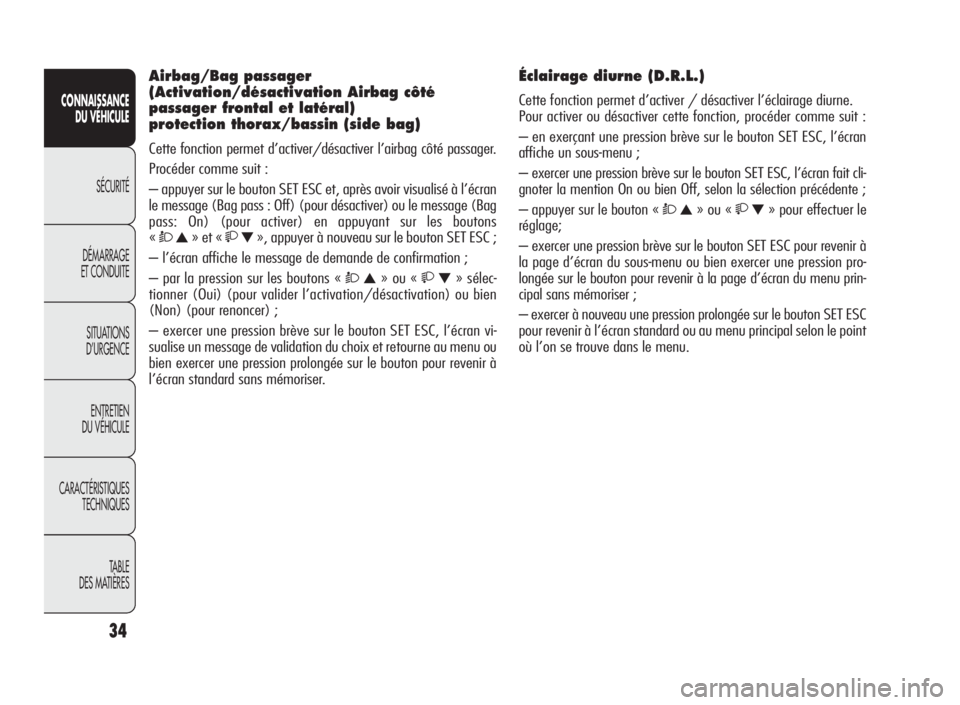

Airbag/Bag passager
(Activation/désactivation Airbag côté
passager frontal et latéral)
protection thorax/bassin (side bag)
Cette fonction permet d’activer/désactiver l’airbag côté passager.
Procéder comme suit :
– appuyer sur le bouton SET ESC et, après avoir visualisé à l’écran
le message (Bag pass : Off) (pour désactiver) ou le message (Bag
pass: On) (pour activer) en appuyant sur les boutons
«
Ò▲»et«▼», appuyer à nouveau sur le bouton SET ESC ;
– l’écran affiche le message de demande de confirmation ;
– par la pression sur les boutons «
Ò▲»ou«▼»sélec-
tionner (Oui) (pour valider l’activation/désactivation) ou bien
(Non) (pour renoncer) ;
– exercer une pression brève sur le bouton SET ESC, l’écran vi-
sualise un message de validation du choix et retourne au menu ou
bien exercer une pression prolongée sur le bouton pour revenir à
l’écran standard sans mémoriser.
Éclairage diurne (D.R.L.)
Cette fonction permet d’activer / désactiver l’éclairage diurne.
Pour activer ou désactiver cette fonction, procéder comme suit :
– en exerçant une pression brève sur le bouton SET ESC, l’écran
affiche un sous-menu ;
– exercer une pression brève sur le bouton SET ESC, l’écran fait cli-
gnoter la mention On ou bien Off, selon la sélection précédente ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– exercer une pression brève sur le bouton SET ESC pour revenir à
la page d’écran du sous-menu ou bien exercer une pression pro-
longée sur le bouton pour revenir à la page d’écran du menu prin-
cipal sans mémoriser ;
– exercer à nouveau une pression prolongée sur le bouton SET ESC
pour revenir à l’écran standard ou au menu principal selon le point
où l’on se trouve dans le menu.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 34

35
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

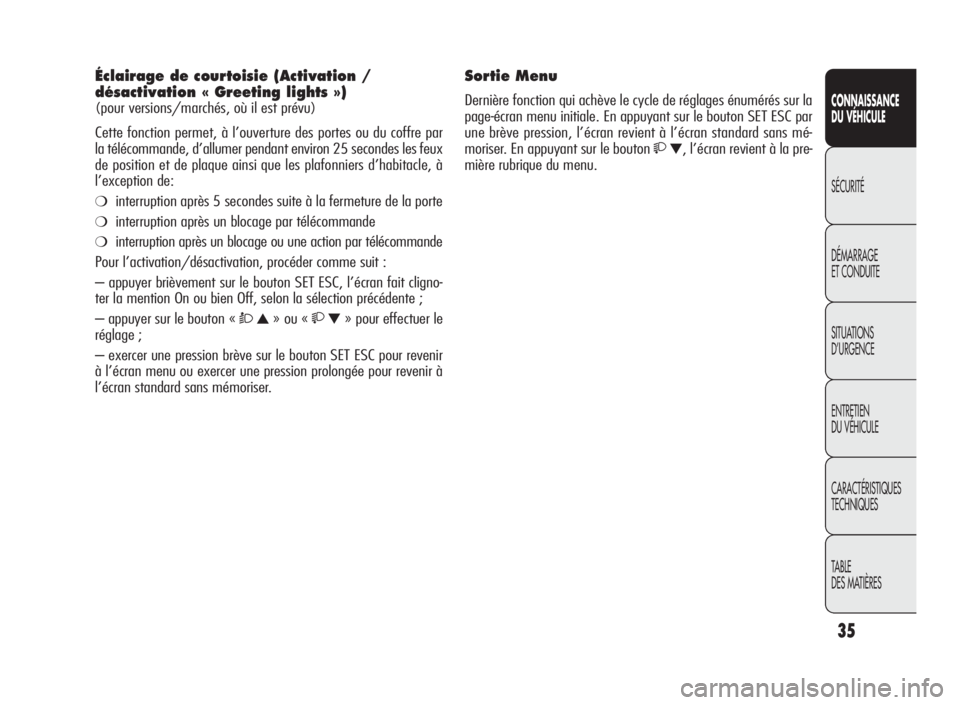

Éclairage de courtoisie (Activation /
désactivation « Greeting lights »)
(pour versions/marchés, où il est prévu)
Cette fonction permet, à l’ouverture des portes ou du coffre par
la télécommande, d’allumer pendant environ 25 secondes les feux
de position et de plaque ainsi que les plafonniers d’habitacle, à
l’exception de:
❍interruption après 5 secondes suite à la fermeture de la porte
❍interruption après un blocage par télécommande
❍interruption après un blocage ou une action par télécommande
Pour l’activation/désactivation, procéder comme suit :
– appuyer brièvement sur le bouton SET ESC, l’écran fait cligno-
ter la mention On ou bien Off, selon la sélection précédente ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage ;
– exercer une pression brève sur le bouton SET ESC pour revenir
à l’écran menu ou exercer une pression prolongée pour revenir à
l’écran standard sans mémoriser.
Sortie Menu
Dernière fonction qui achève le cycle de réglages énumérés sur la
page-écran menu initiale. En appuyant sur le bouton SET ESC par
une brève pression, l’écran revient à l’écran standard sans mé-
moriser. En appuyant sur le bouton
▼, l’écran revient à la pre-
mière rubrique du menu.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 35

36
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

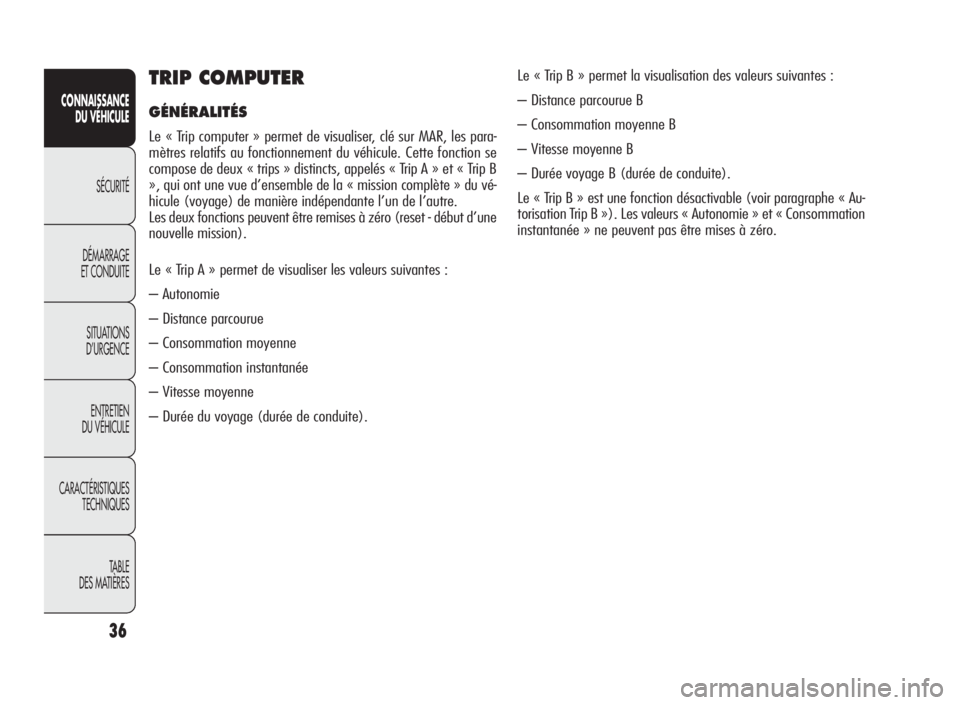

TRIP COMPUTER
GÉNÉRALITÉS
Le « Trip computer » permet de visualiser, clé sur MAR, les para-
mètres relatifs au fonctionnement du véhicule. Cette fonction se
compose de deux « trips » distincts, appelés « Trip A » et « Trip B
», qui ont une vue d’ensemble de la « mission complète » du vé-
hicule (voyage) de manière indépendante l’un de l’autre.
Les deux fonctions peuvent être remises à zéro (reset - début d’une
nouvelle mission).
Le « Trip A » permet de visualiser les valeurs suivantes :
– Autonomie
– Distance parcourue
– Consommation moyenne
– Consommation instantanée
– Vitesse moyenne
– Durée du voyage (durée de conduite).Le « Trip B » permet la visualisation des valeurs suivantes :
– Distance parcourue B
– Consommation moyenne B
–VitessemoyenneB
– Durée voyage B (durée de conduite).
Le « Trip B » est une fonction désactivable (voir paragraphe « Au-
torisation Trip B »). Les valeurs « Autonomie » et « Consommation
instantanée » ne peuvent pas être mises à zéro.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 36

37
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

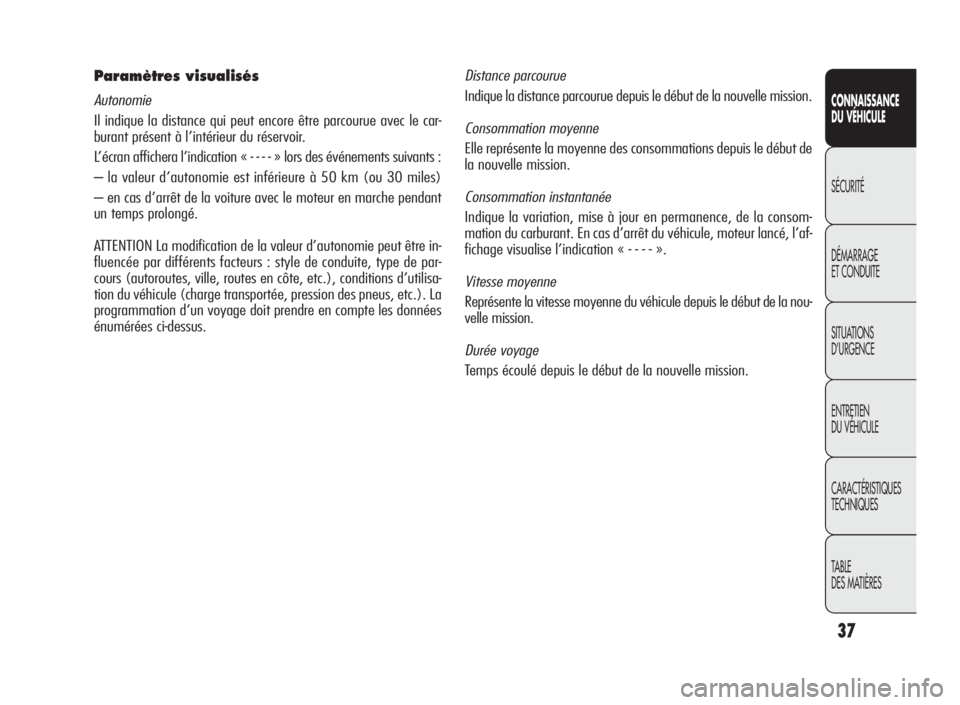

Paramètres visualisés
Autonomie
Il indique la distance qui peut encore être parcourue avec le car-
burant présent à l’intérieur du réservoir.
L’écran affichera l’indication «----»lors des événements suivants :
– la valeur d’autonomie est inférieure à 50 km (ou 30 miles)
– en cas d’arrêt de la voiture avec le moteur en marche pendant
un temps prolongé.
ATTENTION La modification de la valeur d’autonomie peut être in-
fluencée par différents facteurs : style de conduite, type de par-
cours (autoroutes, ville, routes en côte, etc.), conditions d’utilisa-
tion du véhicule (charge transportée, pression des pneus, etc.). La
programmation d’un voyage doit prendre en compte les données
énumérées ci-dessus.Distance parcourue
Indique la distance parcourue depuis le début de la nouvelle mission.
Consommation moyenne
Elle représente la moyenne des consommations depuis le début de
la nouvelle mission.
Consommation instantanée
Indique la variation, mise à jour en permanence, de la consom-
mation du carburant. En cas d’arrêt du véhicule, moteur lancé, l’af-
fichagevisualisel’indication«----».
Vitesse moyenne
Représente la vitesse moyenne du véhicule depuis le début de la nou-
velle mission.
Durée voyage
Temps écoulé depuis le début de la nouvelle mission.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 37

38
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

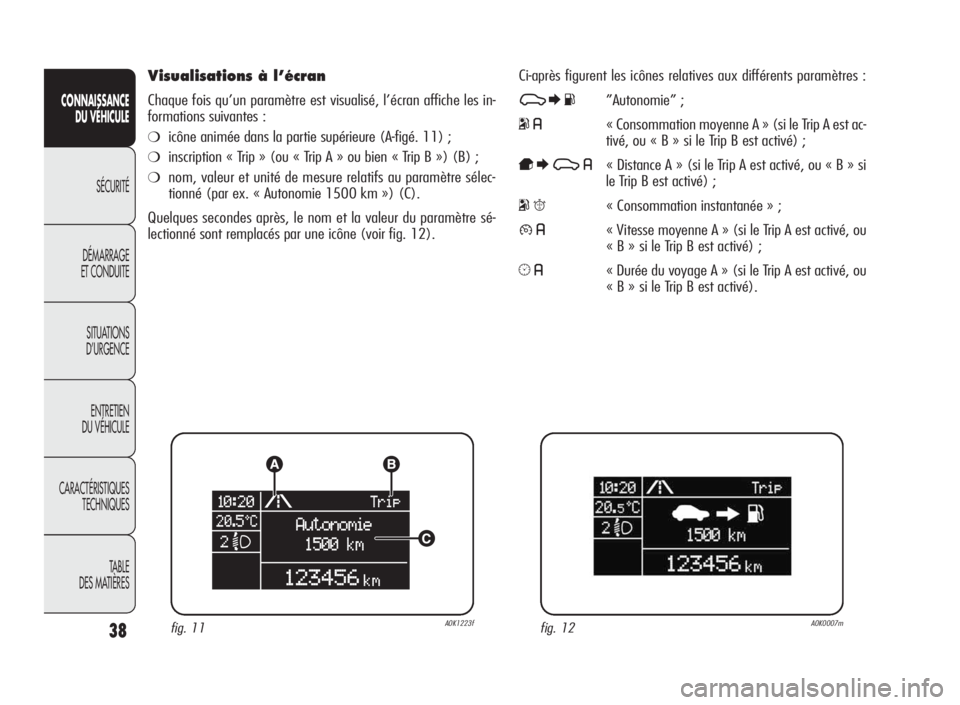

Visualisations à l’écran
Chaque fois qu’un paramètre est visualisé, l’écran affiche les in-
formations suivantes :
❍icône animée dans la partie supérieure (A-figé. 11) ;
❍inscription « Trip » (ou « Trip A » ou bien « Trip B ») (B) ;
❍nom, valeur et unité de mesure relatifs au paramètre sélec-
tionné (par ex. « Autonomie 1500 km ») (C).
Quelques secondes après, le nom et la valeur du paramètre sé-
lectionné sont remplacés par une icône (voir fig. 12).Ci-après figurent les icônes relatives aux différents paramètres :
7EK”Autonomie” ;
o6« Consommation moyenne A » (si le Trip A est ac-
tivé, ou « B » si le Trip B est activé) ;
pE7 6« Distance A » (si le Trip A est activé, ou « B » si
le Trip B est activé) ;
oq« Consommation instantanée » ;
86« Vitesse moyenne A » (si le Trip A est activé, ou
«B»sileTripBestactivé);
56« Durée du voyage A » (si le Trip A est activé, ou
«B»sileTripBestactivé).
fig. 11A0K1223ffig. 12A0K0007m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 38

39
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

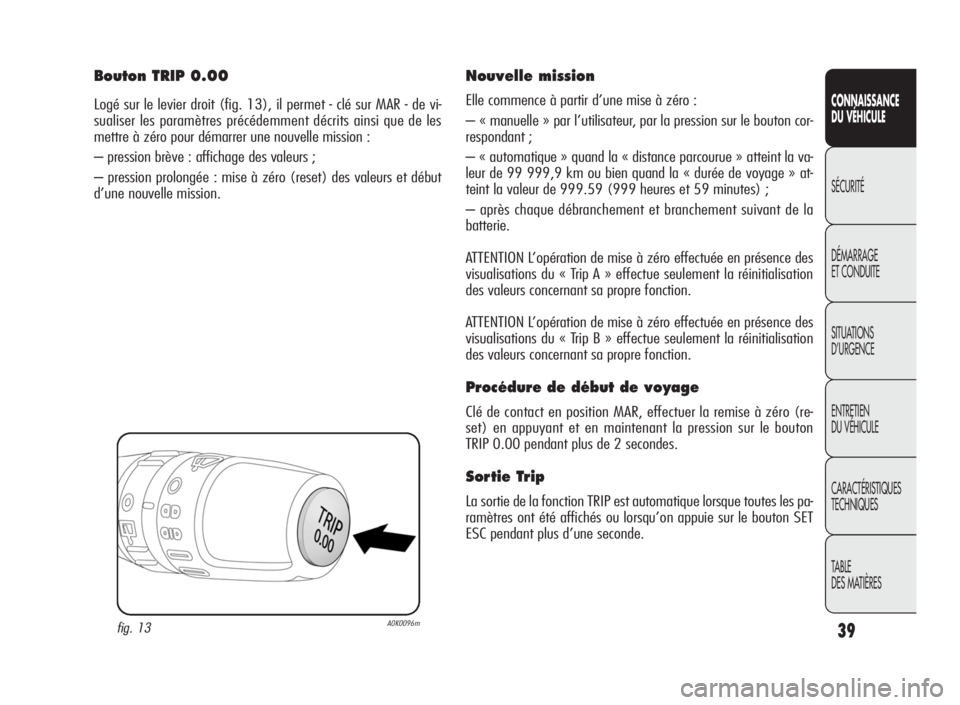

Bouton TRIP 0.00
Logé sur le levier droit (fig. 13), il permet - clé sur MAR - de vi-
sualiser les paramètres précédemment décrits ainsi que de les
mettre à zéro pour démarrer une nouvelle mission :
– pression brève : affichage des valeurs ;
– pression prolongée : mise à zéro (reset) des valeurs et début
d’une nouvelle mission.
Nouvelle mission
Elle commence à partir d’une mise à zéro :
– « manuelle » par l’utilisateur, par la pression sur le bouton cor-
respondant ;
– « automatique » quand la « distance parcourue » atteint la va-
leur de 99 999,9 km ou bien quand la « durée de voyage » at-
teint la valeur de 999.59 (999 heures et 59 minutes) ;
– après chaque débranchement et branchement suivant de la
batterie.
ATTENTION L’opération de mise à zéro effectuée en présence des
visualisations du « Trip A » effectue seulement la réinitialisation
des valeurs concernant sa propre fonction.
ATTENTION L’opération de mise à zéro effectuée en présence des
visualisations du « Trip B » effectue seulement la réinitialisation
des valeurs concernant sa propre fonction.
Procédure de début de voyage
Clé de contact en position MAR, effectuer la remise à zéro (re-
set) en appuyant et en maintenant la pression sur le bouton
TRIP 0.00 pendant plus de 2 secondes.
Sortie Trip
La sortie de la fonction TRIP est automatique lorsque toutes les pa-
ramètres ont été affichés ou lorsqu’on appuie sur le bouton SET
ESC pendant plus d’une seconde.
fig. 13A0K0096m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 39
