Alfa Romeo Giulietta 2010 Notice d'entretien (in French)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Size: 5.23 MB
Page 41 of 294
40
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

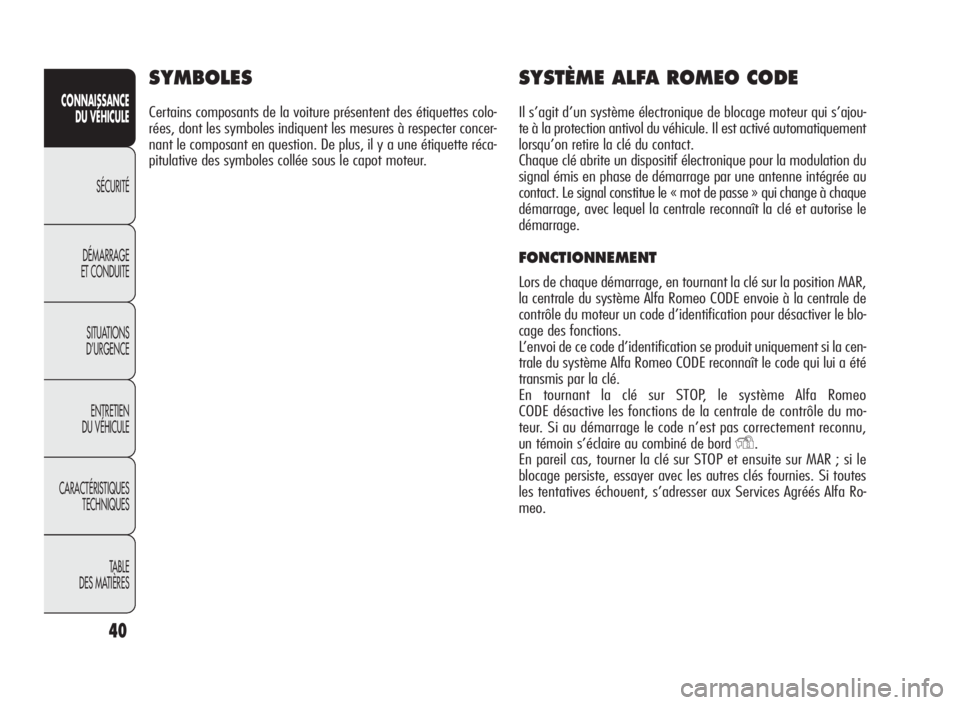

SYMBOLES
Certains composants de la voiture présentent des étiquettes colo-
rées, dont les symboles indiquent les mesures à respecter concer-
nant le composant en question. De plus, il y a une étiquette réca-
pitulative des symboles collée sous le capot moteur.
SYSTÈME ALFA ROMEO CODE
Il s’agit d’un système électronique de blocage moteur qui s’ajou-
te à la protection antivol du véhicule. Il est activé automatiquement
lorsqu’on retire la clé du contact.
Chaque clé abrite un dispositif électronique pour la modulation du
signal émis en phase de démarrage par une antenne intégrée au
contact. Le signal constitue le « mot de passe » qui change à chaque
démarrage, avec lequel la centrale reconnaît la clé et autorise le
démarrage.
FONCTIONNEMENT
Lors de chaque démarrage, en tournant la clé sur la position MAR,
la centrale du système Alfa Romeo CODE envoie à la centrale de
contrôle du moteur un code d’identification pour désactiver le blo-
cage des fonctions.
L’envoi de ce code d’identification se produit uniquement si la cen-
trale du système Alfa Romeo CODE reconnaît le code qui lui a été
transmis par la clé.
En tournant la clé sur STOP, le système Alfa Romeo
CODE désactive les fonctions de la centrale de contrôle du mo-
teur. Si au démarrage le code n’est pas correctement reconnu,
un témoin s’éclaire au combiné de bord
Y.
En pareil cas, tourner la clé sur STOP et ensuite sur MAR ; si le
blocage persiste, essayer avec les autres clés fournies. Si toutes
les tentatives échouent, s’adresser aux Services Agréés Alfa Ro-
meo.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 40
Page 42 of 294
41
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

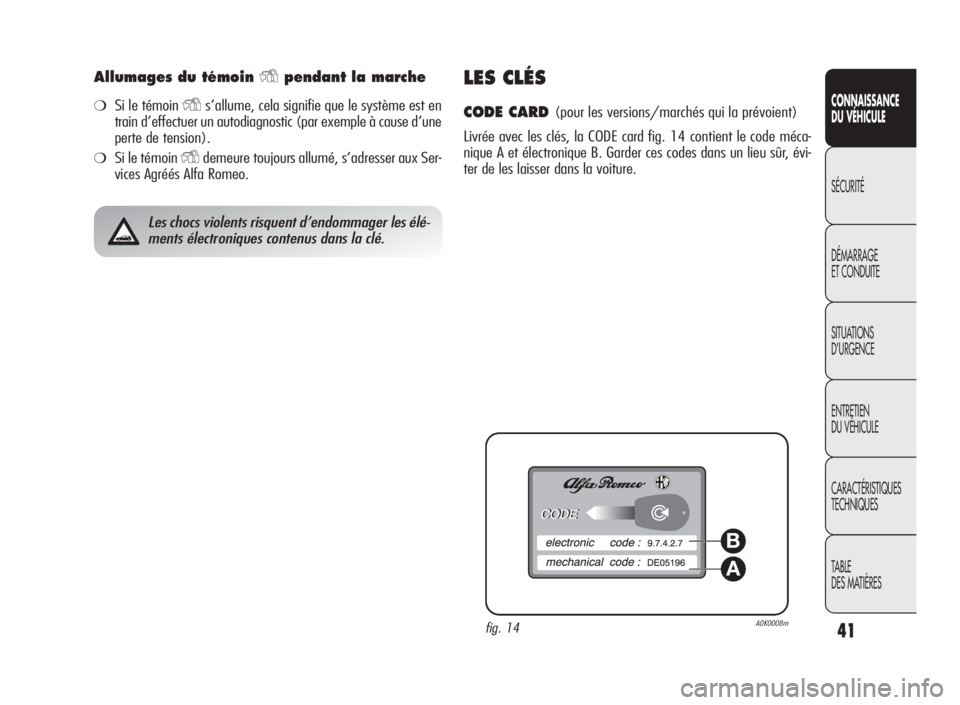

Allumages du témoinYpendant la marche
❍Si le témoinYs’allume, cela signifie que le système est en
train d’effectuer un autodiagnostic (par exemple à cause d’une
perte de tension).
❍Si le témoinYdemeure toujours allumé, s’adresser aux Ser-
vices Agréés Alfa Romeo.
LES CLÉS
CODE CARD(pour les versions/marchés qui la prévoient)
Livrée avec les clés, la CODE card fig. 14 contient le code méca-
nique A et électronique B. Garder ces codes dans un lieu sûr, évi-
ter de les laisser dans la voiture.
Les chocs violents risquent d’endommager les élé-
ments électroniques contenus dans la clé.
fig. 14A0K0008m
A
B
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 41
Page 43 of 294
42
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

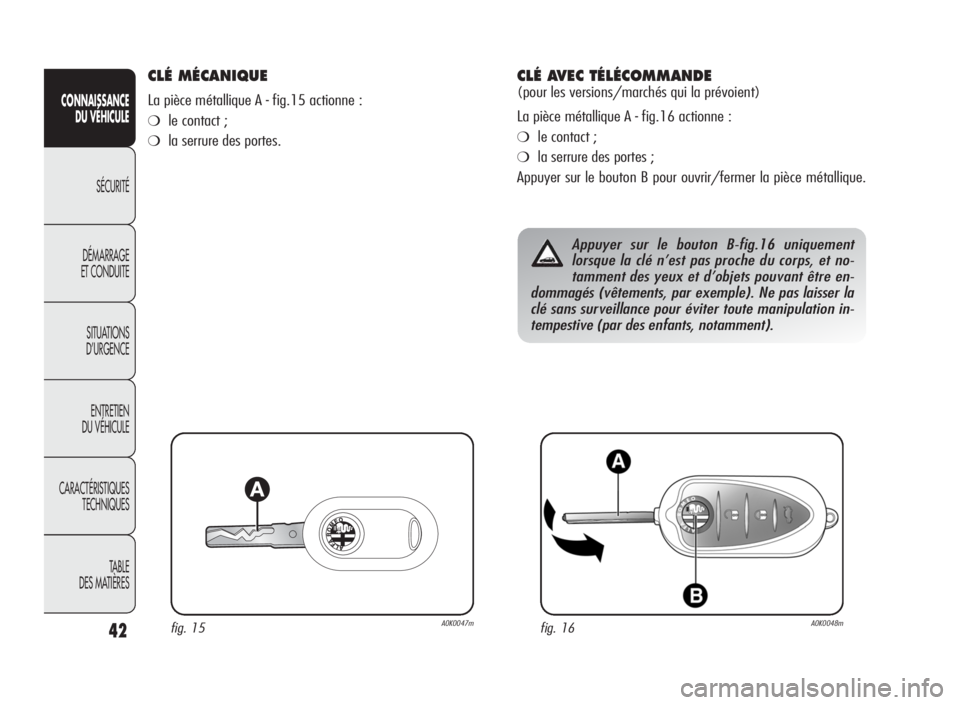

CLÉ MÉCANIQUE
La pièce métallique A - fig.15 actionne :
❍le contact ;
❍la serrure des portes.
fig. 15A0K0047mfig. 16A0K0048m
Appuyer sur le bouton B-fig.16 uniquement
lorsque la clé n’est pas proche du corps, et no-
tamment des yeux et d’objets pouvant être en-
dommagés (vêtements, par exemple). Ne pas laisser la
clé sans surveillance pour éviter toute manipulation in-
tempestive (par des enfants, notamment).
CLÉ AVEC TÉLÉCOMMANDE
(pour les versions/marchés qui la prévoient)
La pièce métallique A - fig.16 actionne :
❍le contact ;
❍la serrure des portes ;
Appuyer sur le bouton B pour ouvrir/fermer la pièce métallique.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 42
Page 44 of 294
43
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

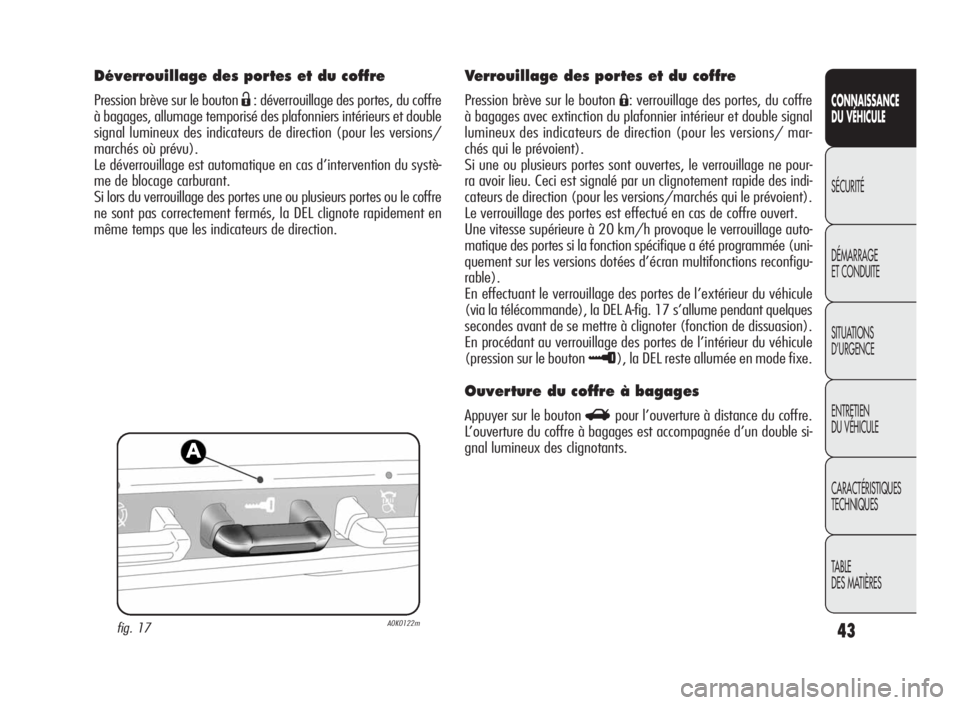

Déverrouillage des portes et du coffre
Pression brève sur le boutonË: déverrouillage des portes, du coffre
à bagages, allumage temporisé des plafonniers intérieurs et double
signal lumineux des indicateurs de direction (pour les versions/
marchés où prévu).
Le déverrouillage est automatique en cas d’intervention du systè-
me de blocage carburant.
Si lors du verrouillage des portes une ou plusieurs portes ou le coffre
ne sont pas correctement fermés, la DEL clignote rapidement en
même temps que les indicateurs de direction.
Verrouillage des portes et du coffre
Pression brève sur le boutonÁ: verrouillage des portes, du coffre
à bagages avec extinction du plafonnier intérieur et double signal
lumineux des indicateurs de direction (pour les versions/ mar-
chés qui le prévoient).
Si une ou plusieurs portes sont ouvertes, le verrouillage ne pour-
ra avoir lieu. Ceci est signalé par un clignotement rapide des indi-
cateurs de direction (pour les versions/marchés qui le prévoient).
Le verrouillage des portes est effectué en cas de coffre ouvert.
Une vitesse supérieure à 20 km/h provoque le verrouillage auto-
matique des portes si la fonction spécifique a été programmée (uni-
quement sur les versions dotées d’écran multifonctions reconfigu-
rable).
En effectuant le verrouillage des portes de l’extérieur du véhicule
(via la télécommande), la DEL A-fig. 17 s’allume pendant quelques
secondes avant de se mettre à clignoter (fonction de dissuasion).
En procédant au verrouillage des portes de l’intérieur du véhicule
(pression sur le bouton
≈), la DEL reste allumée en mode fixe.
Ouverture du coffre à bagages
Appuyer sur le boutonRpour l’ouverture à distance du coffre.
L’ouverture du coffre à bagages est accompagnée d’un double si-
gnal lumineux des clignotants.
fig. 17A0K0122m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 43
Page 45 of 294
44
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

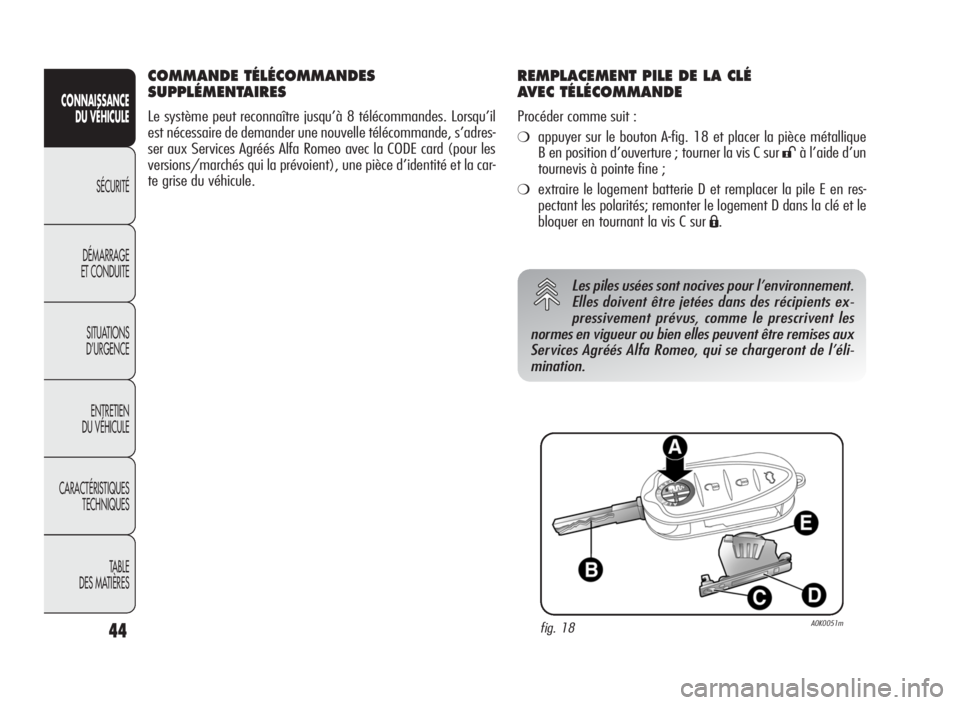

COMMANDE TÉLÉCOMMANDES
SUPPLÉMENTAIRES
Le système peut reconnaître jusqu’à 8 télécommandes. Lorsqu’il
est nécessaire de demander une nouvelle télécommande, s’adres-
ser aux Services Agréés Alfa Romeo avec la CODE card (pour les
versions/marchés qui la prévoient), une pièce d’identité et la car-
te grise du véhicule.
fig. 18A0K0051m
Les piles usées sont nocives pour l’environnement.
Elles doivent être jetées dans des récipients ex-
pressivement prévus, comme le prescrivent les
normes en vigueur ou bien elles peuvent être remises aux
Services Agréés Alfa Romeo, qui se chargeront de l’éli-
mination.
REMPLACEMENT PILE DE LA CLÉ
AVEC TÉLÉCOMMANDE
Procéder comme suit :
❍appuyer sur le bouton A-fig. 18 et placer la pièce métallique
B en position d’ouverture ; tourner la vis C sur
:à l’aide d’un
tournevis à pointe fine ;
❍extraire le logement batterie D et remplacer la pile E en res-
pectant les polarités; remonter le logement D dans la clé et le
bloquer en tournant la vis C sur
Á.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 44
Page 46 of 294
45
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

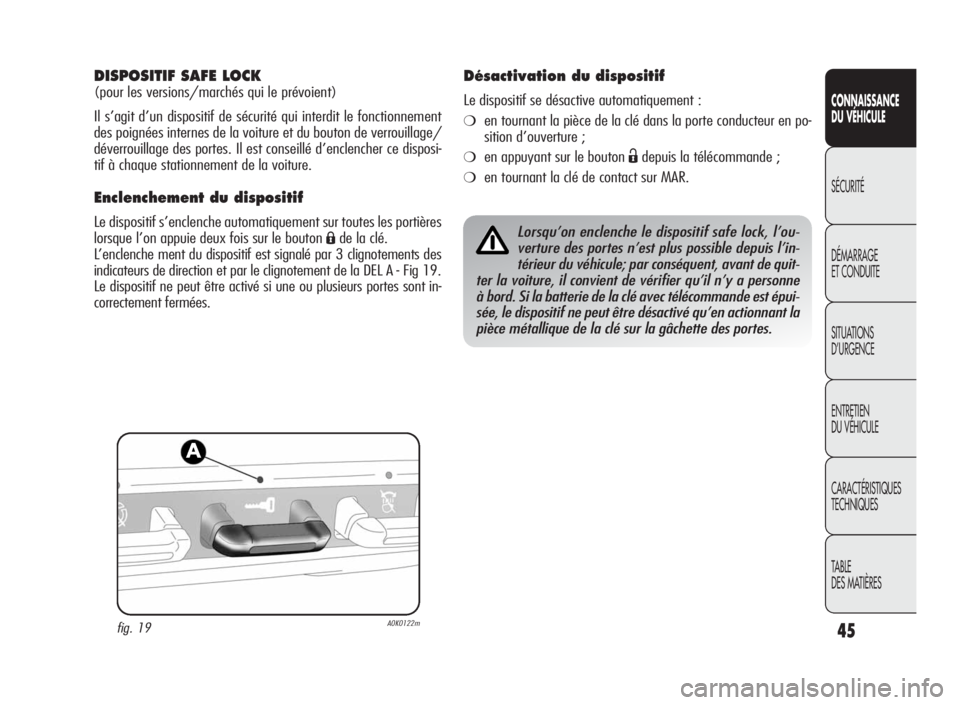

DISPOSITIF SAFE LOCK
(pour les versions/marchés qui le prévoient)
Il s’agit d’un dispositif de sécurité qui interdit le fonctionnement
des poignées internes de la voiture et du bouton de verrouillage/
déverrouillage des portes. Il est conseillé d’enclencher ce disposi-
tif à chaque stationnement de la voiture.
Enclenchement du dispositif
Le dispositif s’enclenche automatiquement sur toutes les portières
lorsque l’on appuie deux fois sur le bouton
Áde la clé.
L’enclenche ment du dispositif est signalé par 3 clignotements des
indicateurs de direction et par le clignotement de la DEL A - Fig 19.
Le dispositif ne peut être activé si une ou plusieurs portes sont in-
correctement fermées.Lorsqu’on enclenche le dispositif safe lock, l’ou-
verture des portes n’est plus possible depuis l’in-
térieur du véhicule; par conséquent, avant de quit-
ter la voiture, il convient de vérifier qu’il n’y a personne
à bord. Si la batterie de la clé avec télécommande est épui-
sée, le dispositif ne peut être désactivé qu’en actionnant la
pièce métallique de la clé sur la gâchette des portes.
Désactivation du dispositif
Le dispositif se désactive automatiquement :
❍en tournant la pièce de la clé dans la porte conducteur en po-
sition d’ouverture ;
❍en appuyant sur le boutonËdepuis la télécommande ;
❍en tournant la clé de contact sur MAR.
fig. 19A0K0122m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 45
Page 47 of 294
Type de clé
Clé mécanique
Clé avec télécommande
Clignotement indicateurs
de direction (uniquement avec
clé dotée de télécommande)
DEL de dissuasion
46
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

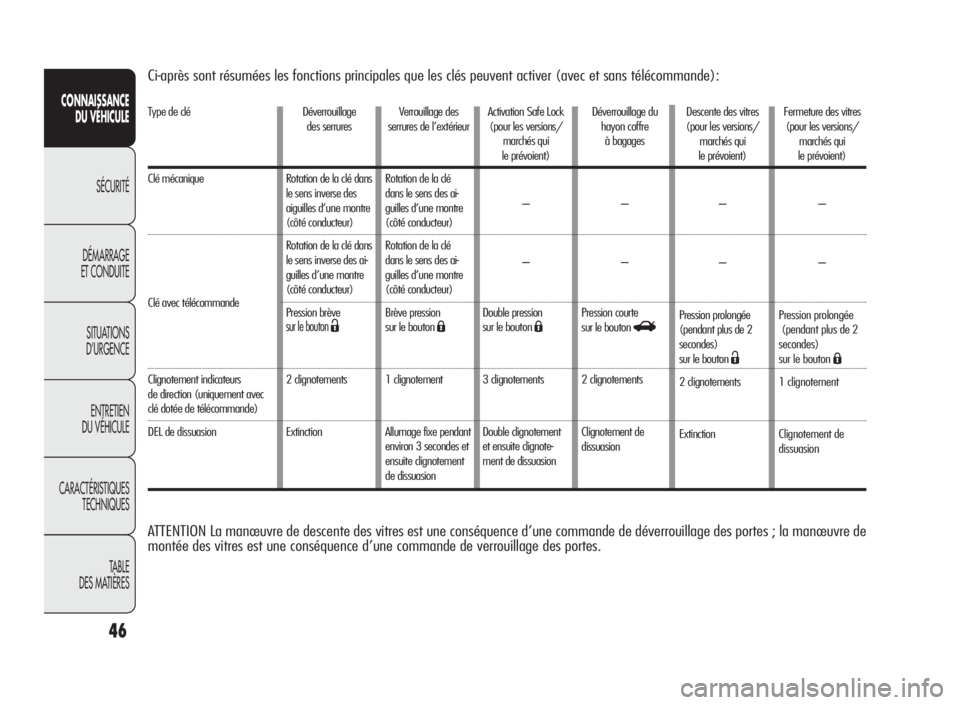

Ci-après sont résumées les fonctions principales que les clés peuvent activer (avec et sans télécommande):
Déverrouillage
des serrures
Rotation de la clé dans
le sens inverse des
aiguilles d’une montre
(côté conducteur)
Rotation de la clé dans
le sens inverse des ai-
guilles d’une montre
(côté conducteur)
Pression brève
sur le boutonË
2 clignotements
ExtinctionVerrouillage des
serrures de l’extérieur
Rotation de la clé
dans le sens des ai-
guilles d’une montre
(côté conducteur)
Rotation de la clé
dans le sens des ai-
guilles d’une montre
(côté conducteur)
Brève pression
sur le bouton
Á
1 clignotement
Allumage fixe pendant
environ 3 secondes et
ensuite clignotement
de dissuasionActivation Safe Lock
(pour les versions/
marchés qui
le prévoient)
–
–
Double pression
sur le bouton
Á
3 clignotements
Double clignotement
et ensuite clignote-
ment de dissuasionDéverrouillage du
hayon coffre
à bagages
–
–
Pression courte
sur le bouton
R
2 clignotements
Clignotement de
dissuasion
ATTENTION La manœuvre de descente des vitres est une conséquence d’une commande de déverrouillage des portes ; la manœuvre de
montée des vitres est une conséquence d’une commande de verrouillage des portes.
Descente des vitres
(pour les versions/
marchés qui
le prévoient)
–
–
Pression prolongée
(pendant plus de 2
secondes)
sur le bouton
Ë
2 clignotements
ExtinctionFermeture des vitres
(pour les versions/
marchés qui
le prévoient)
–
–
Pression prolongée
(pendant plus de 2
secondes)
sur le bouton
Á
1 clignotement
Clignotement de
dissuasion
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 46
Page 48 of 294
47
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

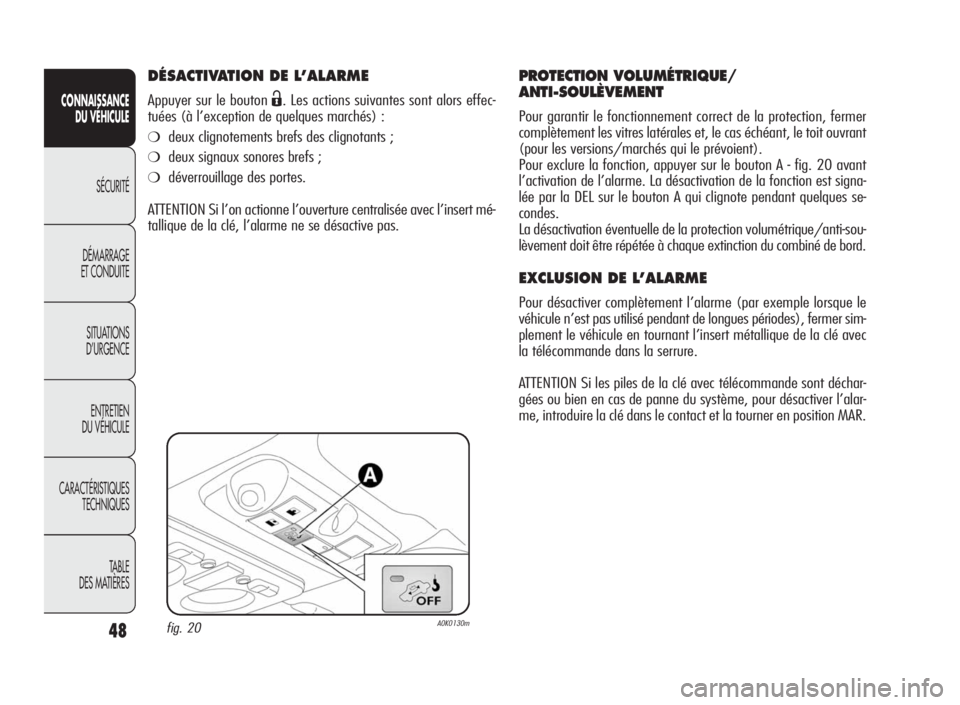

ALARME(pour les versions/marchés qui la prévoient)
DÉCLENCHEMENT DE L’ALARME
L’alarme se déclenche dans les cas suivants :
❍ouverture illicite de portes/capot moteur/coffre (protection
périmétrale) ;
❍actionnement illicite du démarreur (rotation de la clé sur MAR) ;
❍sectionnement des câbles de la batterie ;
❍présence de corps en mouvement à l’intérieur de l’habitacle
(protection volumétrique) ;
❍levage/inclinaison anormaux de la voiture (pour les ver-
sions/marchés qui le prévoient).Le déclenchement de l’alar-
me est indiqué par un signal sonore et un signal visuel (cli-
gnotement des indicateur de direction pendant quelques se-
condes). Les modalités d’intervention varient en fonction des
marchés. Un maximum de cycles sonores/visuels est prévu,
à l’issue duquel le système revient à son fonctionnement nor-
mal.
ATTENTION La fonction de blocage du moteur est garantie par
l’Alfa Romeo CODE, qui s’active automatiquement lors de l’extra-
ction de la clé de contact.
ATTENTION L’alarme est conforme aux normes des différents pays.
ACTIVATION DE L’ALARME
Une fois les portes et les coffres fermés, la clé de contact posi-
tionnée sur STOP ou bien extraite, diriger la clé de la télécommande
en direction du véhicule, presser, puis relâcher le bouton
Á.À
l’exception de quelques marchés, le système émet un signal so-
nore et active le verrouillage des portes.
Le déclenchement de l’alarme est précédé par une phase d’auto-
diagnostic : en cas d’anomalie, le système émet un autre signal
sonore et / ou visuel via l’illumination de la DEL sur le tableau
de bord.
Si un deuxième signal sonore et / ou visuel (illumination de la DEL
sur le tableau de bord) est émis 4 secondes après l’activation de
l’alarme, désactiver l’alarme en appuyant sur le bouton
Ë, contrô-
ler la fermeture des portes, du capot moteur et du coffre, puis ré-
activer le système en appuyant sur le bouton
Á.
Si l’alarme émet un signal sonore alors que les portières, le ca-
pot et le coffre sont correctement fermés, cela signifie qu’une ano-
malie a été détectée dans fonctionnement du système : dans ce
cas, s’adresser aux Services Agréés Alfa Romeo.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 47
Page 49 of 294
48
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
DÉSACTIVATION DE L’ALARME
Appuyer sur le boutonË. Les actions suivantes sont alors effec-
tuées (à l’exception de quelques marchés) :
❍deux clignotements brefs des clignotants ;
❍deux signaux sonores brefs ;
❍déverrouillage des portes.
ATTENTION Si l’on actionne l’ouverture centralisée avec l’insert mé-
tallique de la clé, l’alarme ne se désactive pas.
PROTECTION VOLUMÉTRIQUE/
ANTI-SOULÈVEMENT
Pour garantir le fonctionnement correct de la protection, fermer
complètement les vitres latérales et, le cas échéant, le toit ouvrant
(pour les versions/marchés qui le prévoient).
Pour exclure la fonction, appuyer sur le bouton A - fig. 20 avant
l’activation de l’alarme. La désactivation de la fonction est signa-
lée par la DEL sur le bouton A qui clignote pendant quelques se-
condes.
La désactivation éventuelle de la protection volumétrique/anti-sou-
lèvement doit être répétée à chaque extinction du combiné de bord.
EXCLUSION DE L’ALARME
Pour désactiver complètement l’alarme (par exemple lorsque le
véhicule n’est pas utilisé pendant de longues périodes), fermer sim-
plement le véhicule en tournant l’insert métallique de la clé avec
la télécommande dans la serrure.
ATTENTION Si les piles de la clé avec télécommande sont déchar-
gées ou bien en cas de panne du système, pour désactiver l’alar-
me, introduire la clé dans le contact et la tourner en position MAR.
fig. 20A0K0130m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 48
Page 50 of 294
49
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

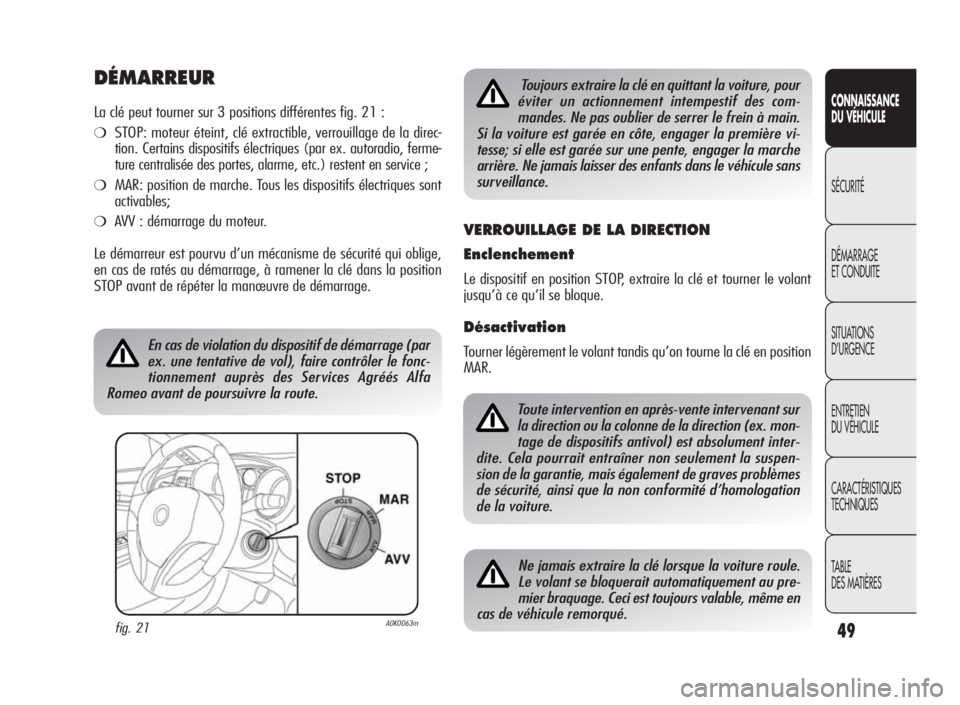

DÉMARREUR
La clé peut tourner sur 3 positions différentes fig. 21 :
❍STOP: moteur éteint, clé extractible, verrouillage de la direc-
tion. Certains dispositifs électriques (par ex. autoradio, ferme-
ture centralisée des portes, alarme, etc.) restent en service ;
❍MAR: position de marche. Tous les dispositifs électriques sont
activables;
❍AVV : démarrage du moteur.
Le démarreur est pourvu d’un mécanisme de sécurité qui oblige,
en cas de ratés au démarrage, à ramener la clé dans la position
STOP avant de répéter la manœuvre de démarrage.
fig. 21A0K0063m
En cas de violation du dispositif de démarrage (par
ex. une tentative de vol), faire contrôler le fonc-
tionnement auprès des Services Agréés Alfa
Romeo avant de poursuivre la route.
Toujours extraire la clé en quittant la voiture, pour
éviter un actionnement intempestif des com-
mandes. Ne pas oublier de serrer le frein à main.
Si la voiture est garée en côte, engager la première vi-
tesse; si elle est garée sur une pente, engager la marche
arrière. Ne jamais laisser des enfants dans le véhicule sans
surveillance.
VERROUILLAGE DE LA DIRECTION
Enclenchement
Le dispositif en position STOP, extraire la clé et tourner le volant
jusqu’à ce qu’il se bloque.
Désactivation
Tourner légèrement le volant tandis qu’on tourne la clé en position
MAR.
Toute intervention en après-vente intervenant sur
la direction ou la colonne de la direction (ex. mon-
tage de dispositifs antivol) est absolument inter-
dite. Cela pourrait entraîner non seulement la suspen-
sion de la garantie, mais également de graves problèmes
de sécurité, ainsi que la non conformité d’homologation
de la voiture.
Ne jamais extraire la clé lorsque la voiture roule.
Le volant se bloquerait automatiquement au pre-
mier braquage. Ceci est toujours valable, même en
cas de véhicule remorqué.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 49
