Alfa Romeo Giulietta 2010 Notice d'entretien (in French)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Size: 5.23 MB
Page 21 of 294
20
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

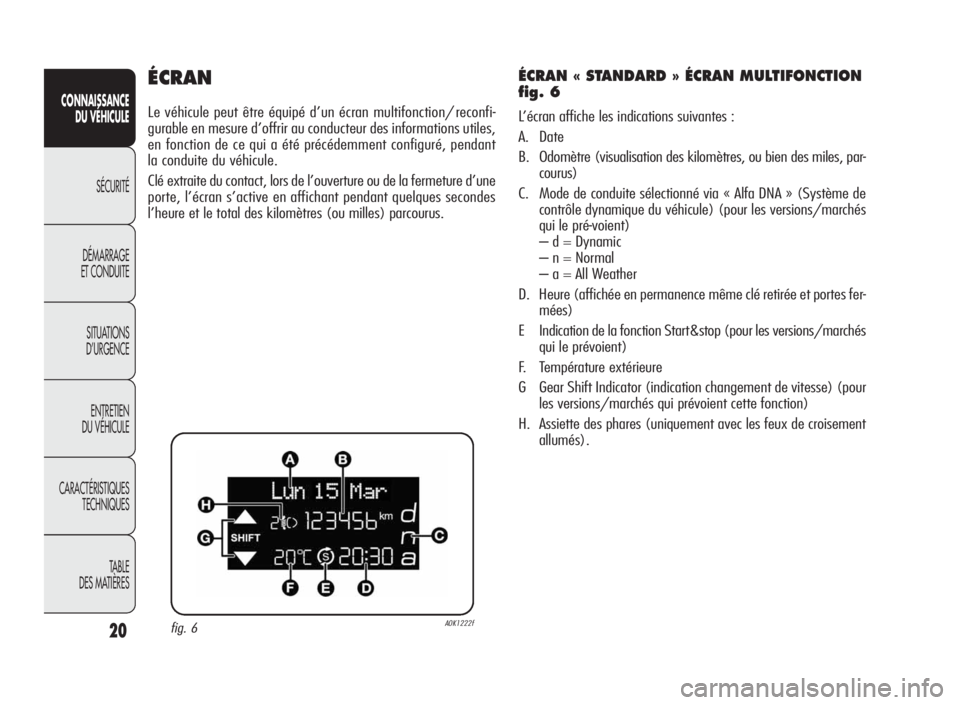

ÉCRAN
Le véhicule peut être équipé d’un écran multifonction/ reconfi-
gurable en mesure d’offrir au conducteur des informations utiles,
en fonction de ce qui a été précédemment configuré, pendant
la conduite du véhicule.
Clé extraite du contact, lors de l’ouverture ou de la fermeture d’une
porte, l’écran s’active en affichant pendant quelques secondes
l’heure et le total des kilomètres (ou milles) parcourus.
ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
fig. 6
L’écran affiche les indications suivantes :
A. Date
B. Odomètre (visualisation des kilomètres, ou bien des miles, par-
courus)
C. Mode de conduite sélectionné via « Alfa DNA » (Système de
contrôle dynamique du véhicule) (pour les versions/marchés
qui le pré-voient)
– d = Dynamic
– n = Normal
– a = All Weather
D. Heure (affichée en permanence même clé retirée et portes fer-
mées)
E Indication de la fonction Start&stop (pour les versions/marchés
qui le prévoient)
F. Température extérieure
G Gear Shift Indicator (indication changement de vitesse) (pour
les versions/marchés qui prévoient cette fonction)
H. Assiette des phares (uniquement avec les feux de croisement
allumés).
fig. 6A0K1222f
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 20
Page 22 of 294
21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

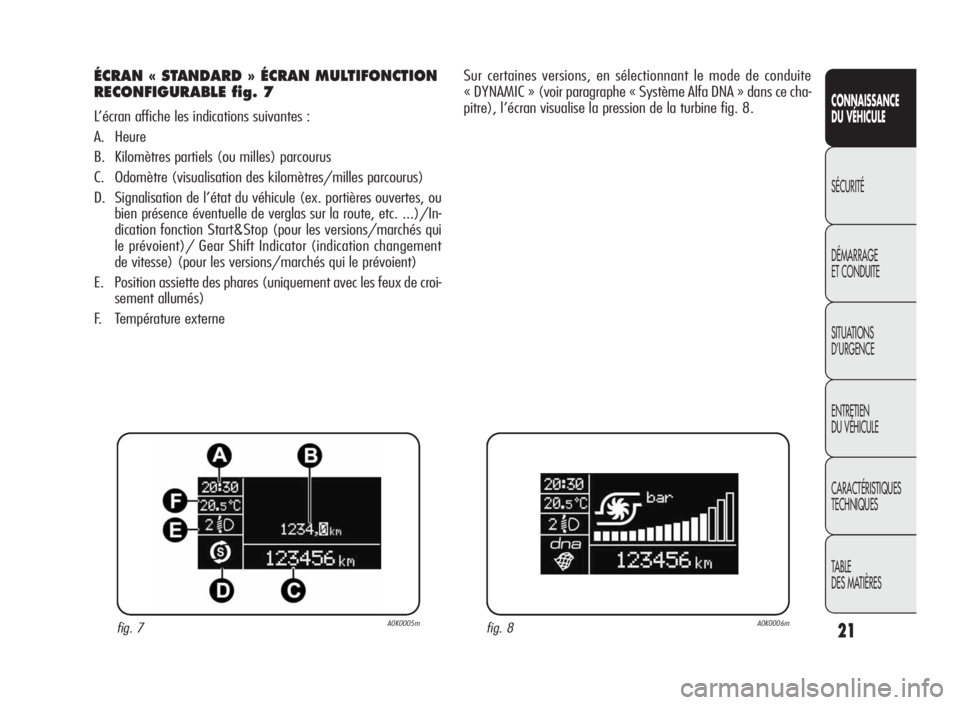

ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
RECONFIGURABLE fig. 7
L’écran affiche les indications suivantes :
A. Heure
B. Kilomètres partiels (ou milles) parcourus
C. Odomètre (visualisation des kilomètres/milles parcourus)
D. Signalisation de l’état du véhicule (ex. portières ouvertes, ou
bien présence éventuelle de verglas sur la route, etc. ...)/In-
dication fonction Start&Stop (pour les versions/marchés qui
le prévoient)/ Gear Shift Indicator (indication changement
de vitesse) (pour les versions/marchés qui le prévoient)
E. Position assiette des phares (uniquement avec les feux de croi-
sement allumés)
F. Température externeSur certaines versions, en sélectionnant le mode de conduite
« DYNAMIC » (voir paragraphe « Système Alfa DNA » dans ce cha-
pitre), l’écran visualise la pression de la turbine fig. 8.
fig. 7A0K0005mfig. 8A0K0006m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 21
Page 23 of 294
22
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

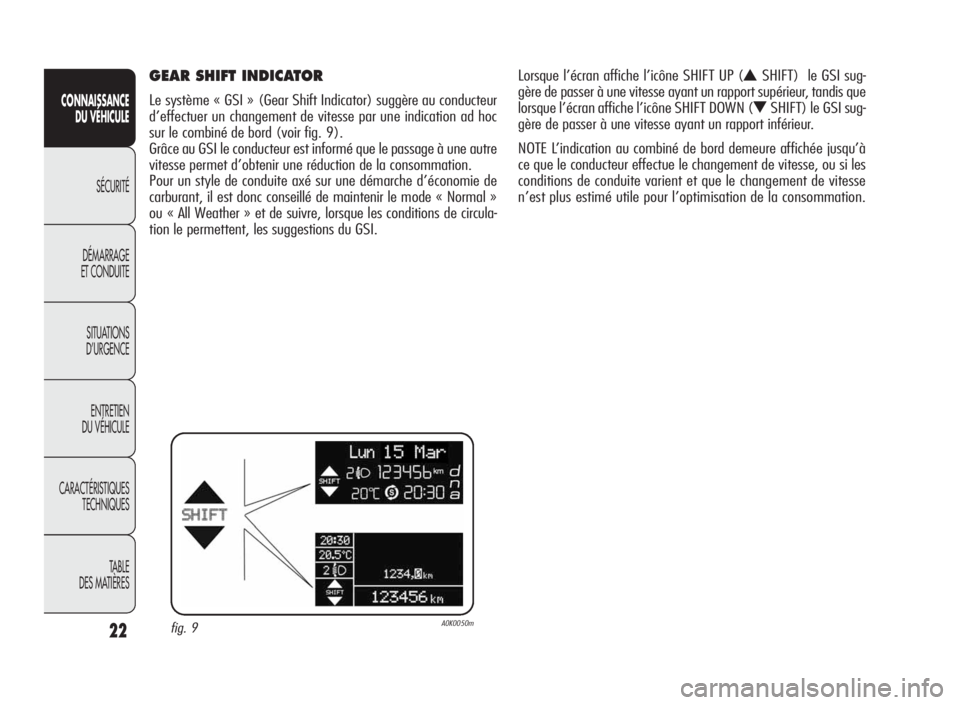

GEAR SHIFT INDICATOR
Le système « GSI » (Gear Shift Indicator) suggère au conducteur
d’effectuer un changement de vitesse par une indication ad hoc
sur le combiné de bord (voir fig. 9).
Grâce au GSI le conducteur est informé que le passage à une autre
vitesse permet d’obtenir une réduction de la consommation.
Pour un style de conduite axé sur une démarche d’économie de
carburant, il est donc conseillé de maintenir le mode « Normal »
ou « All Weather » et de suivre, lorsque les conditions de circula-
tion le permettent, les suggestions du GSI.Lorsque l’écran affiche l’icône SHIFT UP (
NSHIFT) le GSI sug-
gère de passer à une vitesse ayant un rapport supérieur, tandis que
lorsque l’écran affiche l’icône SHIFT DOWN (
OSHIFT) le GSI sug-
gère de passer à une vitesse ayant un rapport inférieur.
NOTE L’indication au combiné de bord demeure affichée jusqu’à
ce que le conducteur effectue le changement de vitesse, ou si les
conditions de conduite varient et que le changement de vitesse
n’est plus estimé utile pour l’optimisation de la consommation.
fig. 9A0K0050m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 22
Page 24 of 294
23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

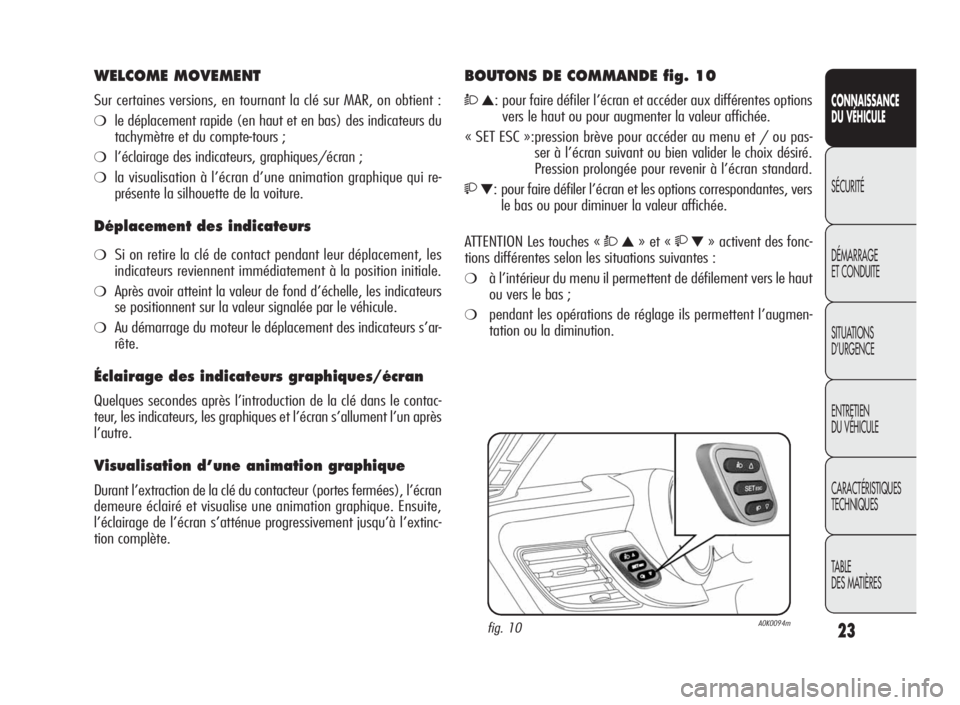

WELCOME MOVEMENT
Sur certaines versions, en tournant la clé sur MAR, on obtient :
❍le déplacement rapide (en haut et en bas) des indicateurs du
tachymètre et du compte-tours ;
❍l’éclairage des indicateurs, graphiques/écran ;
❍la visualisation à l’écran d’une animation graphique qui re-
présente la silhouette de la voiture.
Déplacement des indicateurs
❍Si on retire la clé de contact pendant leur déplacement, les
indicateurs reviennent immédiatement à la position initiale.
❍Après avoir atteint la valeur de fond d’échelle, les indicateurs
se positionnent sur la valeur signalée par le véhicule.
❍Au démarrage du moteur le déplacement des indicateurs s’ar-
rête.
Éclairage des indicateurs graphiques/écran
Quelques secondes après l’introduction de la clé dans le contac-
teur, les indicateurs, les graphiques et l’écran s’allument l’un après
l’autre.
Visualisation d’une animation graphique
Durant l’extraction de la clé du contacteur (portes fermées), l’écran
demeure éclairé et visualise une animation graphique. Ensuite,
l’éclairage de l’écran s’atténue progressivement jusqu’à l’extinc-
tion complète.
BOUTONS DE COMMANDE fig. 10
Ò▲: pour faire défiler l’écran et accéder aux différentes options
vers le haut ou pour augmenter la valeur affichée.
« SET ESC »:pression brève pour accéder au menu et / ou pas-
ser à l’écran suivant ou bien valider le choix désiré.
Pression prolongée pour revenir à l’écran standard.
▼: pour faire défiler l’écran et les options correspondantes, vers
le bas ou pour diminuer la valeur affichée.
ATTENTION Les touches «
Ò▲»et«▼» activent des fonc-
tions différentes selon les situations suivantes :
❍à l’intérieur du menu il permettent de défilement vers le haut
ou vers le bas ;
❍pendant les opérations de réglage ils permettent l’augmen-
tation ou la diminution.
fig. 10A0K0094m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 23
Page 25 of 294
24
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

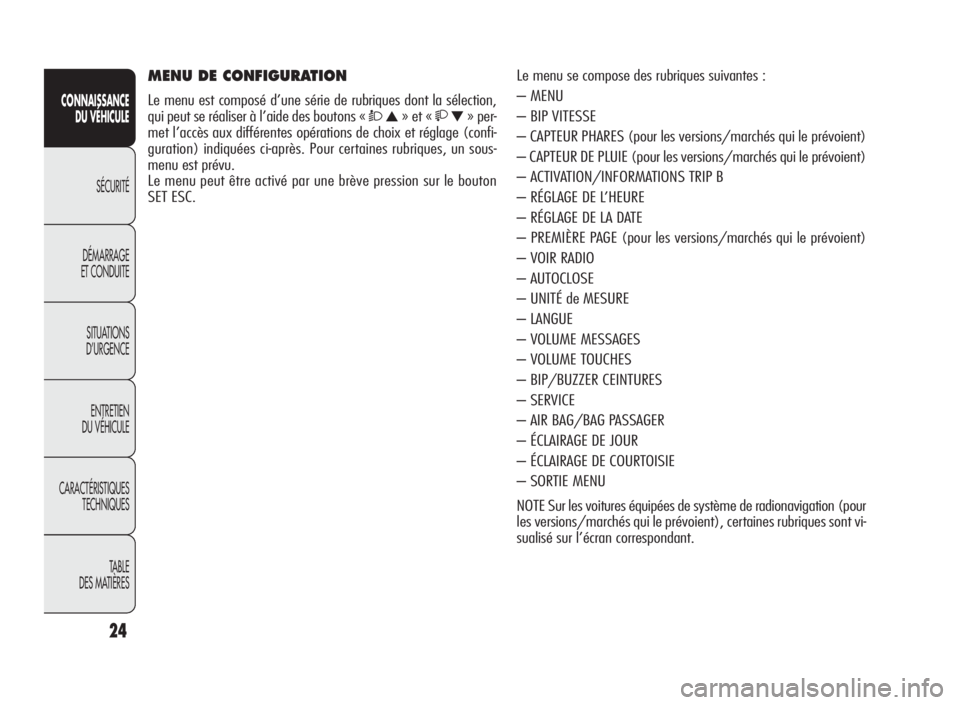

Le menu se compose des rubriques suivantes :
–MENU
– BIP VITESSE
– CAPTEUR PHARES (pour les versions/marchés qui le prévoient)
– CAPTEUR DE PLUIE (pour les versions/marchés qui le prévoient)
– ACTIVATION/INFORMATIONS TRIP B
– RÉGLAGE DE L’HEURE
– RÉGLAGE DE LA DATE
– PREMIÈRE PAGE (pour les versions/marchés qui le prévoient)
–VOIRRADIO
– AUTOCLOSE
– UNITÉ de MESURE
–LANGUE
– VOLUME MESSAGES
– VOLUME TOUCHES
– BIP/BUZZER CEINTURES
– SERVICE
– AIR BAG/BAG PASSAGER
– ÉCLAIRAGE DE JOUR
– ÉCLAIRAGE DE COURTOISIE
– SORTIE MENU
NOTE Sur les voitures équipées de système de radionavigation (pour
les versions/marchés qui le prévoient), certaines rubriques sont vi-
sualisé sur l’écran correspondant.MENU DE CONFIGURATION
Le menu est composé d’une série de rubriques dont la sélection,
qui peut se réaliser à l’aide des boutons «
Ò▲»et«▼»per-
met l’accès aux différentes opérations de choix et réglage (confi-
guration) indiquées ci-après. Pour certaines rubriques, un sous-
menu est prévu.
Le menu peut être activé par une brève pression sur le bouton
SET ESC.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 24
Page 26 of 294
25
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Sélection d’une rubrique du menu principal
sans sous-menu :
– par une pression brève sur le bouton SET ESC, il est possible
de sélectionner le réglage du menu principal à modifier ;
– en actionnant les boutons «
Ò▲»ou«▼» (par des pres-
sions individuelles), il est possible de choisir le nouveau réglage ;
– par une brève pression du bouton SET ESC, il est possible de mé-
moriser la configuration et simultanément revenir à la même op-
tion du menu principal préalablement sélectionnée.
Sélection d’une rubrique du menu principal
avec un sous-menu :
– par une pression brève sur le bouton SET ESC on peut visuali-
ser la première option du sous-menu ;
– en actionnant les boutons «
Ò▲»ou«▼» (par des pres-
sions individuelles), on peut faire défiler toutes les rubriques du
sous-menu ;
– par une pression brève sur le bouton SET ESC, il est possible
de sélectionner l’option du sous-menu visualisé et entrer dans le
menu de configuration correspondant ;
– en agissant sur les boutons «
Ò▲»ou«▼» (par des pres-
sions individuelles), il est possible de choisir la nouvelle sélection
de cette option du sous-menu ;
– par une brève pression du bouton SET ESC, il est possible de mé-
moriser la sélection et simultanément revenir à la même option du
menu sous-menu préalablement sélectionnée.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 25
Page 27 of 294
26
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
RUBRIQUES DU MENU
Menu
Cette rubrique permet d’accéder au menu de configuration.
Appuyer sur le bouton «
Ò▲»ou«▼» pour sélectionner
les différentes rubriques du Menu.
Pour revenir à l’écran standard, appuyer longuement sur le bouton
SET ESC.
Bip Vitesse (Limite de vitesse)
Cette fonction permet de sélectionner la limite de vitesse de la voi-
ture (km/h ou bien m/h), dépassée laquelle l’utilisateur est pré-
venu. Pour sélectionner la limite de vitesse souhaitée, procéder
comme suit :
– appuyer sur le bouton SET ESC par une brève pression, l’ins-
cription (Bip Vitesse) apparaît à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour sélectionner
l’activation (On) ou la désactivation (Off) de la limite de vitesse ;
– si la fonction a été activée (On), par la pression sur les bou-
tons «
Ò▲»ou«▼» sélectionner la limite de vitesse sou-
haitée et appuyer sur SET ESC pour valider le choix.ATTENTION Il est possible de programmer entre 30 et 200 km/h,
ou 20 et 125 mph, en fonction de l’unité déjà sélectionnée ; voir
paragraphe « Unité de mesure - Réglage unité mesure » détaillé
ci-après. Chaque pression sur le bouton
Ò▲/▼provoque l’aug-
mentation / la diminution de 5 unités. En maintenant le bouton
Ò▲/▼enfoncé, l’utilisateur obtient l’augmentation / la ré-
duction rapide automatique. Lorsque la valeur souhaitée est proche,
compléter le réglage en appuyant brièvement.
– exercer une pression brève sur le bouton SET ESC pour revenir
à la page-écran menu ou bien exercer une pression longue pour re-
venir à la page-écran standard sans mémoriser.
Pour annuler la sélection, procéder comme suit :
– exercer une pression brève sur le bouton SET ESC, (On) cligno-
te à l’écran ;
– appuyer sur le bouton
▼, (Off) clignote à l’écran ;
– exercer une pression brève sur le bouton SET ESC pour revenir
à l’écran menu ou exercer une pression longue pour revenir à l’écran
standard sans mémoriser.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 26
Page 28 of 294
27
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Capteurs phares (Réglage de la sensibilité du
capteur des phares automatiques/luminosité)
(pour les versions/marchés qui le prévoient)
Cette fonction allumera ou éteindra automatiquement vos feux sui-
vant les conditions de luminosité externe.
Il est possible de régler la sensibilité du capteur de luminosité sur
3 niveaux (niveau 1 = sensibilité minimum, niveau 2 = sensibili-
té moyenne, niveau 3 = sensibilité maximum) ; plus la sensibili-
té programmée est élevée, moins la variation de la luminosité
externe nécessaire pour l’allumage des feux est importante (par
ex. si vous avez choisi le niveau 3, au coucher du soleil le systè-
me allumera les feux plus tôt par rapport aux niveaux 1 et 2).
Pour sélectionner le réglage souhaité, procéder comme suit :
– exercer une brève pression sur le bouton SET ESC, le niveau de
sensibilité précédemment sélectionné clignote à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– exercer une pression brève sur le bouton SET ESC pour revenir
à l’écran menu ou exercer une pression longue pour revenir à l’écran
standard sans mémoriser.
Capteur de pluie
(Réglage sensibilité capteur de pluie)
(pour les versions/marchés qui le prévoient)
Cette fonction permet de régler (sur 4 niveaux) la sensibilité du
capteur de pluie.
Pour sélectionner le niveau de sensibilité souhaité, procéder com-
me suit :
– exercer une pression brève sur le bouton SET ESC, le « niveau»
de la sensibilité précédemment sélectionné clignote à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage ;
– exercer une pression brève sur le bouton SET ESC pour revenir
à l’écran menu ou exercer une pression longue pour revenir à l’écran
standard sans mémoriser.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 27
Page 29 of 294
28
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
Activation/Données tripB
(Autorisation Trip B)
Cette fonction permet d’activer (On) ou de désactiver (Off) l’affi-
chage du Trip B (trip partiel). Pour d’autres informations, voir le
paragraphe « Calculateur Trip ».
Pour l’activation / désactivation, procéder comme suit :
– exercer une pression brève sur le bouton SET ESC, l’écran fait cli-
gnoter la mention On ou bien Off, selon la sélection précédente ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage;
– exercer une pression brève sur le bouton SET ESC pour revenir
à la page-écran menu ou bien exercer une pression longue pour re-
venir à la page-écran standard sans mémoriser.
Réglage heure (Réglage horloge)
Cette fonction permet le réglage de la montre en passant par deux
sous-menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder comme suit :
– exercer une pression brève sur le bouton SET ESC, les deux sous-
menus « Heure » et « Format » apparaissent à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour se déplacer
entre les deux sous-menus ;
– après avoir sélectionné le sous-menu à modifier, exercer une brè-
ve pression sur le bouton SET ESC ;
– en cas d’accès au sous-menu « Heure » : en exerçant une brè-
ve pression sur le bouton SET ESC, les « heures » clignotent à
l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage ;
– en exerçant une brève pression sur le bouton SET ESC, l’écran
visualise de manière clignotante les « minutes » ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage.
ATTENTION Chaque pression sur les boutons «
Ò▲»ou«▼»
provoque l’augmentation ou la réduction d’une unité. Si l’on main-
tient le bouton enfoncé, on obtient l’augmentation/la réduction
rapide automatique. Lorsque la valeur souhaitée est proche, com-
pléter le réglage en appuyant par intermittence.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 28
Page 30 of 294
29
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
– en cas d’accès au sous-menu « Format » : en exerçant une pres-
sion brève sur le bouton SET ESC, le mode de visualisation clignote
à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer la
sélection en mode « 24h » ou « 12h ».
Une fois effectué le réglage, exercer une brève pression sur le bou-
ton SET ESC pour revenir à l’écran du sous-menu ou bien exercer
une pression prolongée sur le bouton pour revenir à l’écran du me-
nu principal sans mémoriser.
– exercer à nouveau une pression prolongée sur le bouton SET ESC
pour revenir à l’écran standard ou au menu principal selon le point
où l’on se trouve dans le menu.
Réglage date (Réglage date)
Cette fonction permet de mettre à jour la date (jour – mois –
année).
Pour mettre à jour, procéder comme suit :
– pression brève sur le bouton SET ESC, « l’année » clignote à
l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage ;
– exercer une brève pression sur le bouton SET ESC, « le mois »
clignote à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage ;
– exercer une brève pression sur le bouton SET ESC, « le jour » cli-
gnote à l’écran ;
– appuyer sur le bouton «
Ò▲»ou«▼» pour effectuer le
réglage.
ATTENTION Chaque pression sur les boutons «
Ò▲»ou«▼»
provoque l’augmentation ou la réduction d’une unité. Une pres-
sion continue de la touche provoque l’augmentation/diminution
rapide automatique. Lorsque la valeur souhaitée est proche, com-
pléter le réglage en appuyant brièvement.
– exercer une pression brève sur le bouton SET ESC pour revenir
à l’écran menu ou exercer une pression longue pour revenir à l’écran
standard sans mémoriser.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 29
