Alfa Romeo Giulietta 2010 Návod k použití a údržbě (in Czech)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, velikost PDF: 5.1 MB
Page 131 of 294
záměrně čistá stránka
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 130
Page 132 of 294
131
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 93A0K0161mobr. 92A0K0160m

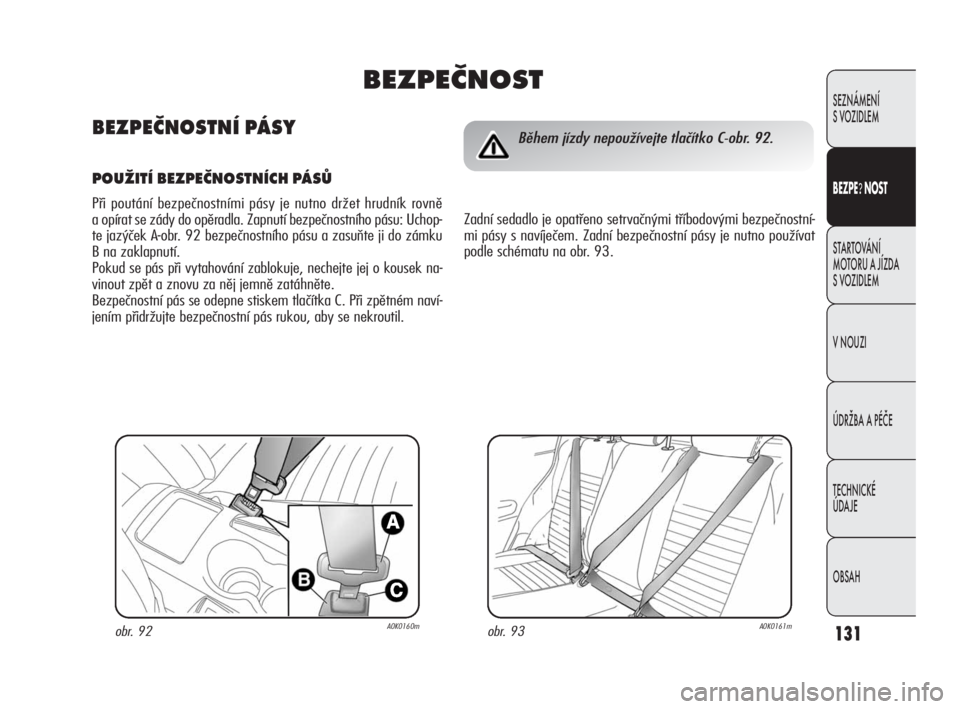

Během jízdy nepoužívejte tlačítko C-obr. 92.
Zadní sedadlo je opatřeno setrvačnými tříbodovými bezpečnostní-
mi pásy s navíječem. Zadní bezpečnostní pásy je nutno používat
podle schématu na obr. 93.
BEZPEČNOST
BEZPEČNOSTNÍ PÁSY
POUŽITÍ BEZPEČNOSTNÍCH PÁSŮ
Při poutání bezpečnostními pásy je nutno držet hrudník rovně
a opírat se zády do opěradla. Zapnutí bezpečnostního pásu: Uchop-
te jazýček A-obr. 92 bezpečnostního pásu a zasuňte ji do zámku
B na zaklapnutí.
Pokud se pás při vytahování zablokuje, nechejte jej o kousek na-
vinout zpět a znovu za něj jemně zatáhněte.
Bezpečnostní pás se odepne stiskem tlačítka C. Při zpětném naví-
jením přidržujte bezpečnostní pás rukou, aby se nekroutil.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 131
Page 133 of 294
132
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nezapomínejte, že osoby, které cestují na zadním
sedadle a nejsou připoutané bezpečnostním pá-
sem, vystavují při prudkém nárazu velkému rizi-
ku sami sebe a představují nebezpečí i pro cestující
na předních sedadlech.

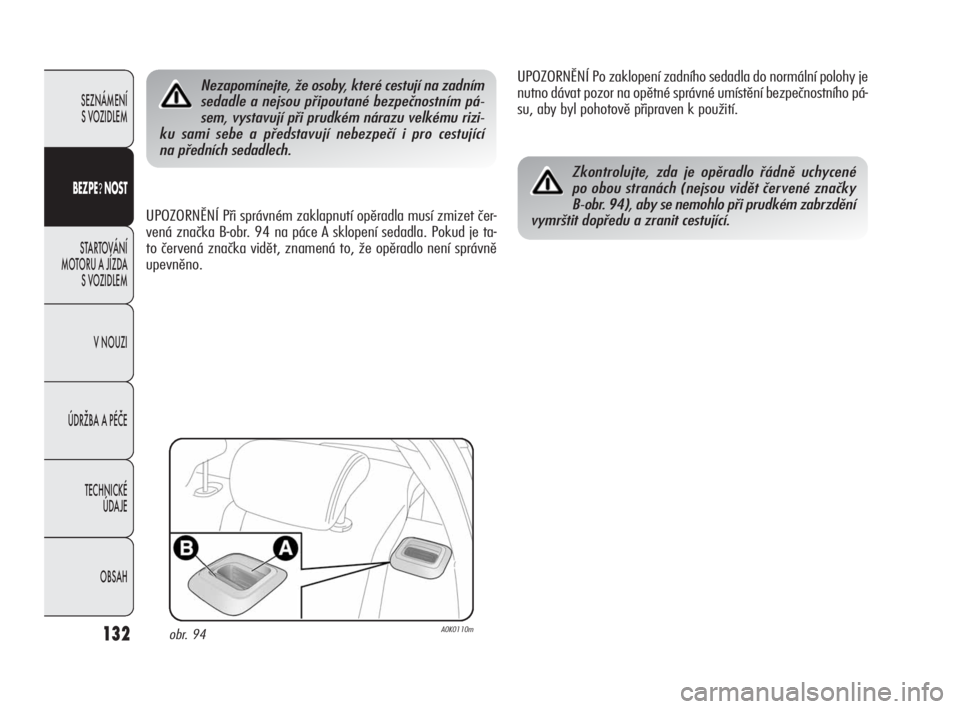

UPOZORNĚNÍ Při správném zaklapnutí opěradla musí zmizet čer-
vená značka B-obr. 94 na páce A sklopení sedadla. Pokud je ta-
to červená značka vidět, znamená to, že opěradlo není správně
upevněno.UPOZORNĚNÍ Po zaklopení zadního sedadla do normální polohy je
nutno dávat pozor na opětné správné umístění bezpečnostního pá-
su, aby byl pohotově připraven k použití.
Zkontrolujte, zda je opěradlo řádně uchycené
po obou stranách (nejsou vidět červené značky
B-obr. 94), aby se nemohlo při prudkém zabrzdění
vymrštit dopředu a zranit cestující.
obr. 94A0K0110m
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 132
Page 134 of 294
133
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

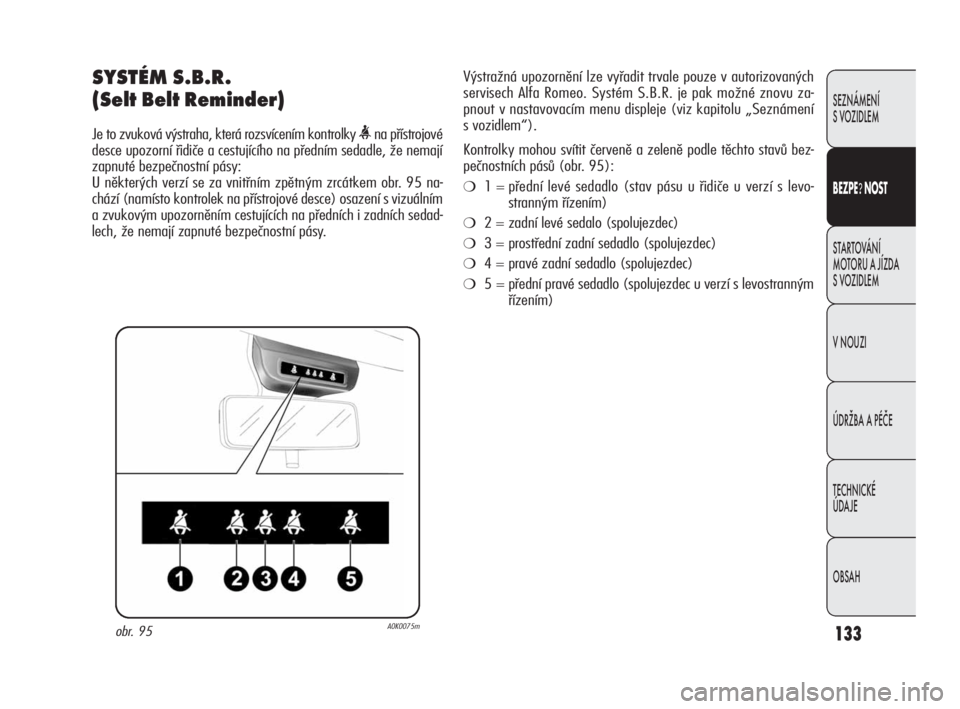

SYSTÉM S.B.R.
(Selt Belt Reminder)
Je to zvuková výstraha, která rozsvícením kontrolky
zapnuté bezpečnostní pásy:
U některých verzí se za vnitřním zpětným zrcátkem obr. 95 na-
chází (namísto kontrolek na přístrojové desce) osazení s vizuálním
a zvukovým upozorněním cestujících na předních i zadních sedad-
lech, že nemají zapnuté bezpečnostní pásy.
obr. 95A0K0075m
Výstražná upozornění lze vyřadit trvale pouze v autorizovaných
servisech Alfa Romeo. Systém S.B.R. je pak možné znovu za-
pnout v nastavovacím menu displeje (viz kapitolu „Seznámení
s vozidlem“).
Kontrolky mohou svítit červeně a zeleně podle těchto stavů bez-
pečnostních pásů (obr. 95):
❍1 = přední levé sedadlo (stav pásu u řidiče u verzí s levo-
stranným řízením)
❍2 = zadní levé sedalo (spolujezdec)
❍3 = prostřední zadní sedadlo (spolujezdec)
❍4 = pravé zadní sedadlo (spolujezdec)
❍5 = přední pravé sedadlo (spolujezdec u verzí s levostranným
řízením)
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 133
Page 135 of 294
134
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

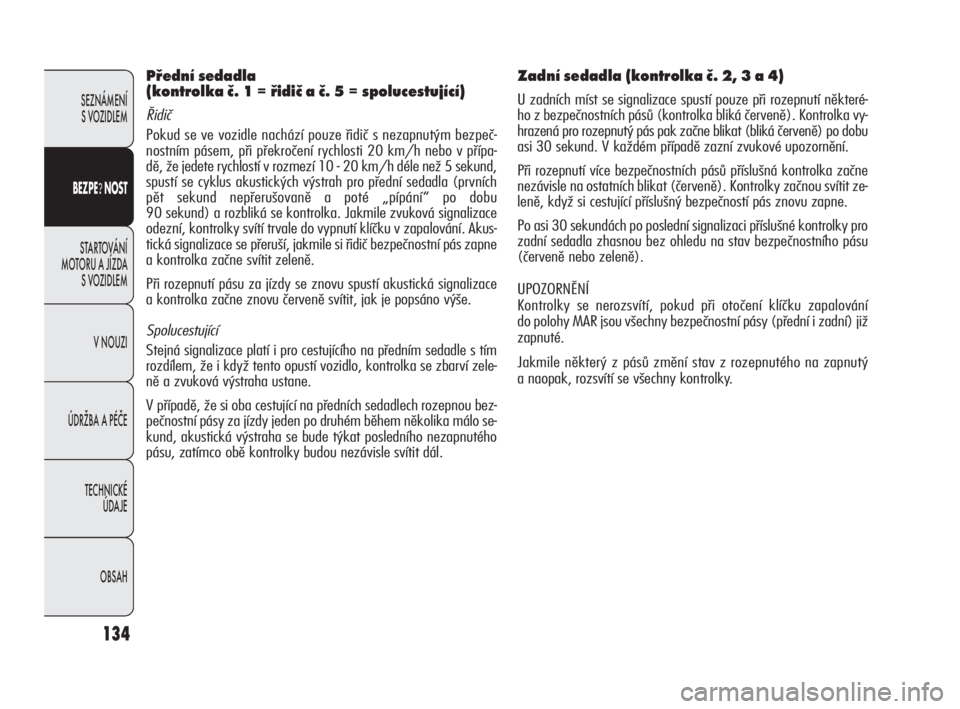

Přední sedadla
(kontrolka č. 1 = řidič a č. 5 = spolucestující)
Řidič
Pokud se ve vozidle nachází pouze řidič s nezapnutým bezpeč-
nostním pásem, při překročení rychlosti 20 km/h nebo v přípa-
dě, že jedete rychlostí v rozmezí 10 - 20 km/h déle než 5 sekund,
spustí se cyklus akustických výstrah pro přední sedadla (prvních
pět sekund nepřerušovaně a poté „pípání“ po dobu
90 sekund) a rozbliká se kontrolka. Jakmile zvuková signalizace
odezní, kontrolky svítí trvale do vypnutí klíčku v zapalování. Akus-
tická signalizace se přeruší, jakmile si řidič bezpečnostní pás zapne
a kontrolka začne svítit zeleně.
Při rozepnutí pásu za jízdy se znovu spustí akustická signalizace
a kontrolka začne znovu červeně svítit, jak je popsáno výše.
Spolucestující
Stejná signalizace platí i pro cestujícího na předním sedadle s tím
rozdílem, že i když tento opustí vozidlo, kontrolka se zbarví zele-
ně a zvuková výstraha ustane.
V případě, že si oba cestující na předních sedadlech rozepnou bez-
pečnostní pásy za jízdy jeden po druhém během několika málo se-
kund, akustická výstraha se bude týkat posledního nezapnutého
pásu, zatímco obě kontrolky budou nezávisle svítit dál.
Zadní sedadla (kontrolka č. 2,3 a 4)
U zadních míst se signalizace spustí pouze při rozepnutí některé-
ho z bezpečnostních pásů (kontrolka bliká červeně). Kontrolka vy-
hrazená pro rozepnutý pás pak začne blikat (bliká červeně) po dobu
asi 30 sekund. V každém případě zazní zvukové upozornění.
Při rozepnutí více bezpečnostních pásů příslušná kontrolka začne
nezávisle na ostatních blikat (červeně). Kontrolky začnou svítit ze-
leně, když si cestující příslušný bezpečností pás znovu zapne.
Po asi 30 sekundách po poslední signalizaci příslušné kontrolky pro
zadní sedadla zhasnou bez ohledu na stav bezpečnostního pásu
(červeně nebo zeleně).
UPOZORNĚNÍ
Kontrolky se nerozsvítí, pokud při otočení klíčku zapalování
do polohy MAR jsou všechny bezpečnostní pásy (přední i zadní) již
zapnuté.
Jakmile některý z pásů změní stav z rozepnutého na zapnutý
a naopak, rozsvítí se všechny kontrolky.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 134
Page 136 of 294
135
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

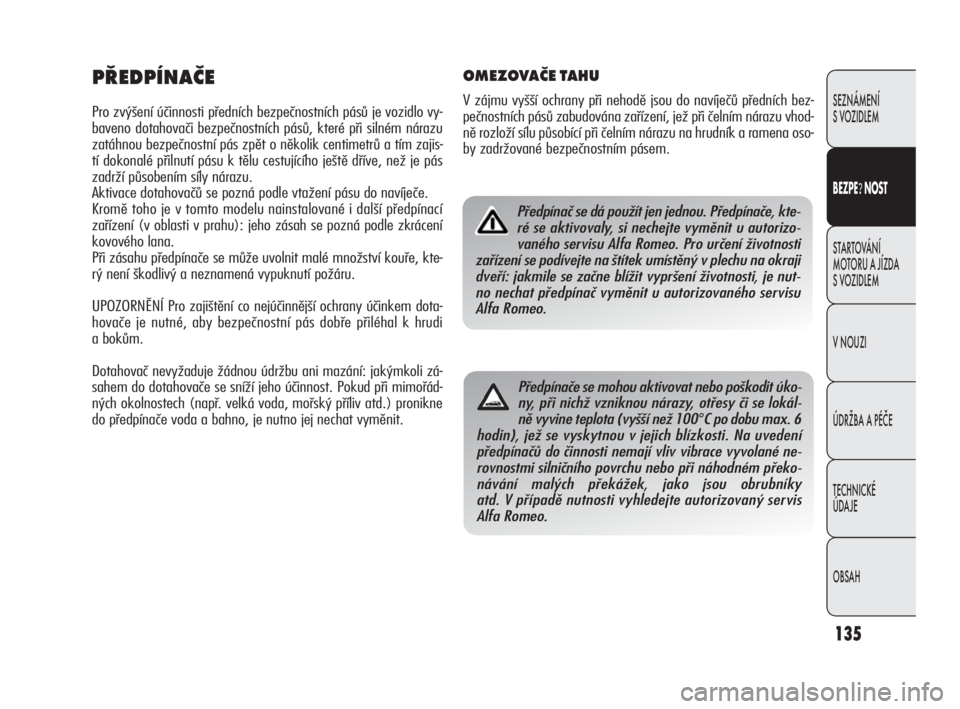

PŘEDPÍNAČE
Pro zvýšení účinnosti předních bezpečnostních pásů je vozidlo vy-
baveno dotahovači bezpečnostních pásů, které při silném nárazu
zatáhnou bezpečnostní pás zpět o několik centimetrů a tím zajis-
tí dokonalé přilnutí pásu k tělu cestujícího ještě dříve, než je pás
zadrží působením síly nárazu.
Aktivace dotahovačů se pozná podle vtažení pásu do navíječe.
Kromě toho je v tomto modelu nainstalované i další předpínací
zařízení (v oblasti v prahu): jeho zásah se pozná podle zkrácení
kovového lana.
Při zásahu předpínače se může uvolnit malé množství kouře, kte-
rý není škodlivý a neznamená vypuknutí požáru.
UPOZORNĚNÍ Pro zajištění co nejúčinnější ochrany účinkem dota-
hovače je nutné, aby bezpečnostní pás dobře přiléhal k hrudi
a bokům.
Dotahovač nevyžaduje žádnou údržbu ani mazání: jakýmkoli zá-
sahem do dotahovače se sníží jeho účinnost. Pokud při mimořád-
ných okolnostech (např. velká voda, mořský příliv atd.) pronikne
do předpínače voda a bahno, je nutno jej nechat vyměnit.
OMEZOVAČE TAHU
V zájmu vyšší ochrany při nehodě jsou do navíječů předních bez-
pečnostních pásů zabudována zařízení, jež při čelním nárazu vhod-
ně rozloží sílu působící při čelním nárazu na hrudník a ramena oso-
by zadržované bezpečnostním pásem.
Předpínač se dá použít jen jednou. Předpínače, kte-
ré se aktivovaly, si nechejte vyměnit u autorizo-
vaného servisu Alfa Romeo. Pro určení životnosti
zařízení se podívejte na štítek umístěný v plechu na okraji
dveří: jakmile se začne blížit vypršení životnosti, je nut-
no nechat předpínač vyměnit u autorizovaného servisu
Alfa Romeo.
Předpínače se mohou aktivovat nebo poškodit úko-
ny, při nichž vzniknou nárazy, otřesy či se lokál-
ně vyvine teplota (vyšší než 100
°C po dobu max. 6
hodin), jež se vyskytnou v jejich blízkosti. Na uvedení
předpínačů do činnosti nemají vliv vibrace vyvolané ne-
rovnostmi silničního povrchu nebo při náhodném překo-
návání malých překážek, jako jsou obrubníky
atd. V případě nutnosti vyhledejte autorizovaný servis
Alfa Romeo.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 135
Page 137 of 294
136
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

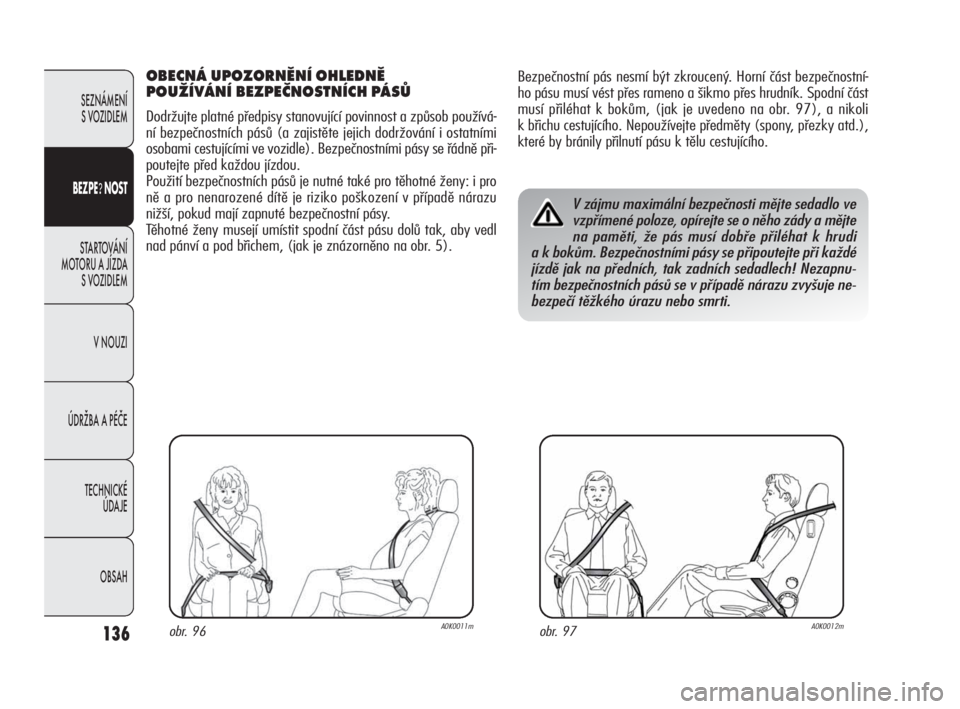

Bezpečnostní pás nesmí být zkroucený. Horní část bezpečnostní-
ho pásu musí vést přes rameno a šikmo přes hrudník. Spodní část
musí přiléhat k bokům, (jak je uvedeno na obr. 97), a nikoli
k břichu cestujícího. Nepoužívejte předměty (spony, přezky atd.),
které by bránily přilnutí pásu k tělu cestujícího.
obr. 97A0K0012m
V zájmu maximální bezpečnosti mějte sedadlo ve
vzpřímené poloze, opírejte se o něho zády a mějte
na paměti, že pás musí dobře přiléhat k hrudi
a k bokům. Bezpečnostními pásy se připoutejte při každé
jízdě jak na předních, tak zadních sedadlech! Nezapnu-
tím bezpečnostních pásů se v případě nárazu zvyšuje ne-
bezpečí těžkého úrazu nebo smrti.
OBECNÁ UPOZORNĚNÍ OHLEDNĚ
POUŽÍVÁNÍ BEZPEČNOSTNÍCH PÁSŮ
Dodržujte platné předpisy stanovující povinnost a způsob používá-
ní bezpečnostních pásů (a zajistěte jejich dodržování i ostatními
osobami cestujícími ve vozidle). Bezpečnostními pásy se řádně při-
poutejte před každou jízdou.
Použití bezpečnostních pásů je nutné také pro těhotné ženy: i pro
ně a pro nenarozené dítě je riziko poškození v případě nárazu
nižší, pokud mají zapnuté bezpečnostní pásy.
Těhotné ženy musejí umístit spodní část pásu dolů tak, aby vedl
nad pánví a pod břichem, (jak je znázorněno na obr. 5).
obr. 96A0K0011m
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 136

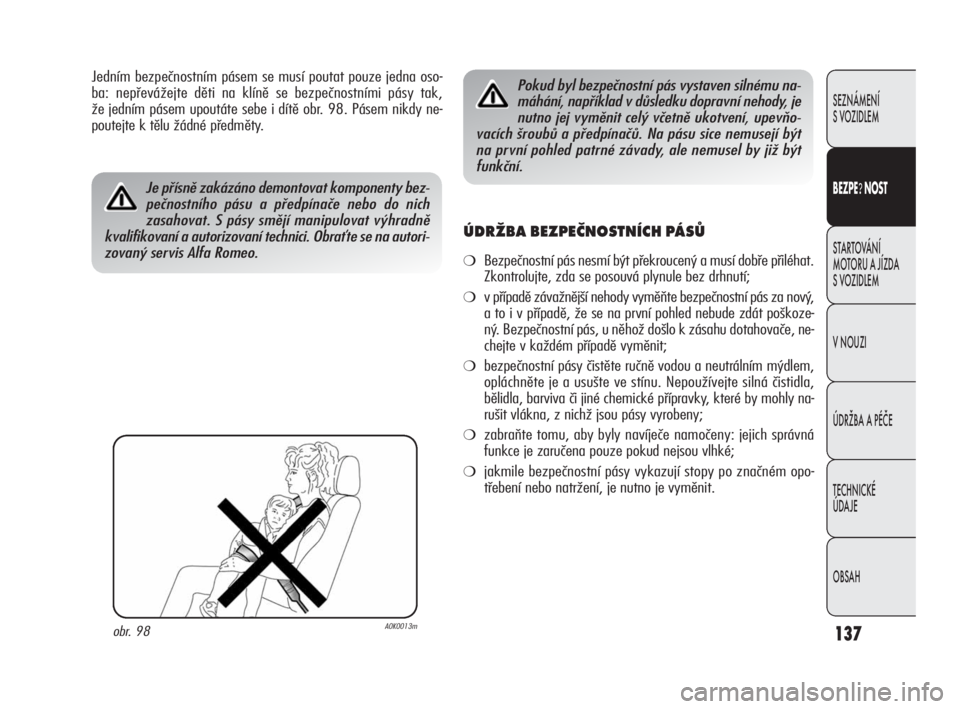

Page 138 of 294
137
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Jedním bezpečnostním pásem se musí poutat pouze jedna oso-
ba: nepřevážejte děti na klíně se bezpečnostními pásy tak,
že jedním pásem upoutáte sebe i dítě obr. 98. Pásem nikdy ne-
poutejte k tělu žádné předměty.
ÚDRŽBA BEZPEČNOSTNÍCH PÁSŮ
❍Bezpečnostní pás nesmí být překroucený a musí dobře přiléhat.
Zkontrolujte, zda se posouvá plynule bez drhnutí;
❍v případě závažnější nehody vyměňte bezpečnostní pás za nový,
a to i v případě, že se na první pohled nebude zdát poškoze-
ný. Bezpečnostní pás, u něhož došlo k zásahu dotahovače, ne-
chejte v každém případě vyměnit;
❍bezpečnostní pásy čistěte ručně vodou a neutrálním mýdlem,
opláchněte je a usušte ve stínu. Nepoužívejte silná čistidla,
bělidla, barviva či jiné chemické přípravky, které by mohly na-
rušit vlákna, z nichž jsou pásy vyrobeny;
❍zabraňte tomu, aby byly navíječe namočeny: jejich správná
funkce je zaručena pouze pokud nejsou vlhké;
❍jakmile bezpečnostní pásy vykazují stopy po značném opo-
třebení nebo natržení, je nutno je vyměnit.
obr. 98A0K0013m
Je přísně zakázáno demontovat komponenty bez-
pečnostního pásu a předpínače nebo do nich
zasahovat. S pásy smějí manipulovat výhradně
kvalifikovaní a autorizovaní technici. Obraťte se na autori-
zovaný servis Alfa Romeo.
Pokud byl bezpečnostní pás vystaven silnému na-
máhání, například v důsledku dopravní nehody, je
nutno jej vyměnit celý včetně ukotvení, upevňo-
vacích šroubů a předpínačů. Na pásu sice nemusejí být
na první pohled patrné závady, ale nemusel by již být
funkční.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 137
Page 139 of 294
138
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

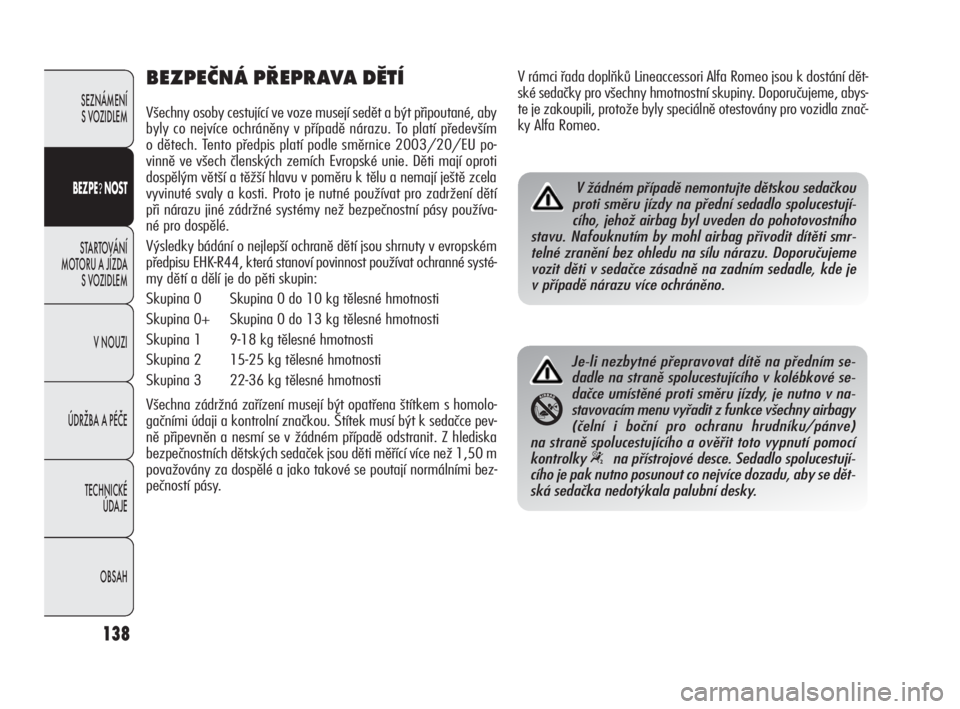

BEZPEČNÁ PŘEPRAVA DĚTÍ
Všechny osoby cestující ve voze musejí sedět a být připoutané, aby
byly co nejvíce ochráněny v případě nárazu. To platí především
o dětech. Tento předpis platí podle směrnice 2003/20/EU po-
vinně ve všech členských zemích Evropské unie. Děti mají oproti
dospělým větší a těžší hlavu v poměru k tělu a nemají ještě zcela
vyvinuté svaly a kosti. Proto je nutné používat pro zadržení dětí
při nárazu jiné zádržné systémy než bezpečnostní pásy používa-
né pro dospělé.
Výsledky bádání o nejlepší ochraně dětí jsou shrnuty v evropském
předpisu EHK-R44, která stanoví povinnost používat ochranné systé-
my dětí a dělí je do pěti skupin:
Skupina 0 Skupina 0 do 10 kg tělesné hmotnosti
Skupina 0+ Skupina 0 do 13 kg tělesné hmotnosti
Skupina 1 9-18 kg tělesné hmotnosti
Skupina 2 15-25 kg tělesné hmotnosti
Skupina 3 22-36 kg tělesné hmotnosti
Všechna zádržná zařízení musejí být opatřena štítkem s homolo-
gačními údaji a kontrolní značkou. Štítek musí být k sedačce pev-
ně připevněn a nesmí se v žádném případě odstranit. Z hlediska
bezpečnostních dětských sedaček jsou děti měřící více než 1,50 m
považovány za dospělé a jako takové se poutají normálními bez-
pečností pásy.
Je-li nezbytné přepravovat dítě na předním se-
dadle na straně spolucestujícího v kolébkové se-
dačce umístěné proti směru jízdy, je nutno v na-
stavovacím menu vyřadit z funkce všechny airbagy
(čelní i boční pro ochranu hrudníku/pánve)
na straně spolucestujícího a ověřit toto vypnutí pomocí
kontrolky
“na přístrojové desce. Sedadlo spolucestují-
cího je pak nutno posunout co nejvíce dozadu, aby se dět-
ská sedačka nedotýkala palubní desky.
V rámci řada doplňků Lineaccessori Alfa Romeo jsou k dostání dět-
ské sedačky pro všechny hmotnostní skupiny. Doporučujeme, abys-
te je zakoupili, protože byly speciálně otestovány pro vozidla znač-
ky Alfa Romeo.
V žádném případě nemontujte dětskou sedačkou
proti směru jízdy na přední sedadlo spolucestují-
cího, jehož airbag byl uveden do pohotovostního
stavu. Nafouknutím by mohl airbag přivodit dítěti smr-
telné zranění bez ohledu na sílu nárazu. Doporučujeme
vozit děti v sedačce zásadně na zadním sedadle, kde je
v případě nárazu více ochráněno.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 138
Page 140 of 294
139
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

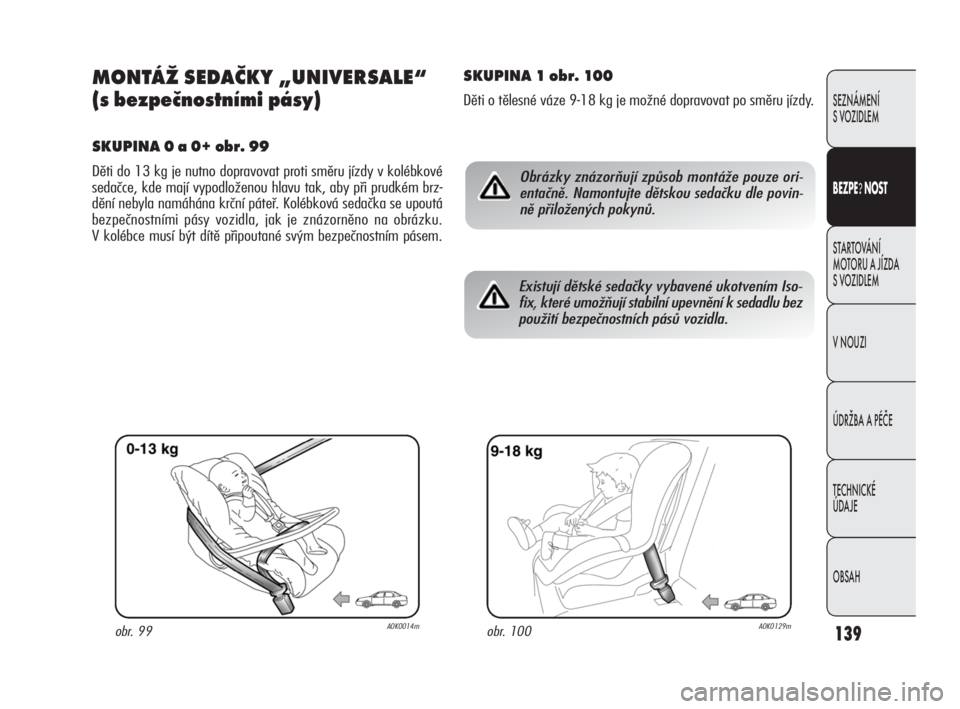

MONTÁŽ SEDAČKY „UNIVERSALE“
(s bezpečnostními pásy)
SKUPINA 0 a 0+ obr. 99
Děti do 13 kg je nutno dopravovat proti směru jízdy v kolébkové
sedačce, kde mají vypodloženou hlavu tak, aby při prudkém brz-
dění nebyla namáhána krční páteř. Kolébková sedačka se upoutá
bezpečnostními pásy vozidla, jak je znázorněno na obrázku.
V kolébce musí být dítě připoutané svým bezpečnostním pásem.
obr. 99A0K0014mobr. 100A0K0129m
Obrázky znázorňují způsob montáže pouze ori-
entačně. Namontujte dětskou sedačku dle povin-
ně přiložených pokynů.
SKUPINA 1 obr. 100
Děti o tělesné váze 9-18 kg je možné dopravovat po směru jízdy.
Existují dětské sedačky vybavené ukotvením Iso-
fix, které umožňují stabilní upevnění k sedadlu bez
použití bezpečnostních pásů vozidla.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 139
