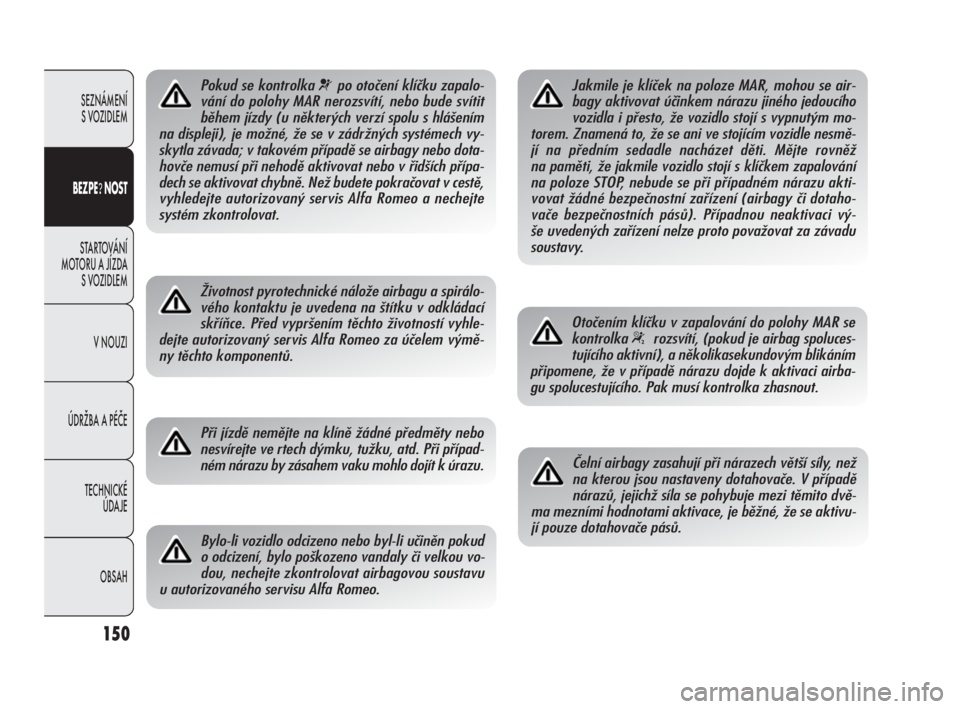

Page 151 of 294
150
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Pokud se kontrolka ¬po otočení klíčku zapalo-
vání do polohy MAR nerozsvítí, nebo bude svítit
během jízdy (u některých verzí spolu s hlášením
na displeji), je možné, že se v zádržných systémech vy-
skytla závada; v takovém případě se airbagy nebo dota-
hovče nemusí při nehodě aktivovat nebo v řidších přípa-
dech se aktivovat chybně. Než budete pokračovat v cestě,
vyhledejte autorizovaný servis Alfa Romeo a nechejte
systém zkontrolovat.
Životnost pyrotechnické nálože airbagu a spirálo-
vého kontaktu je uvedena na štítku v odkládací
skříňce. Před vypršením těchto životností vyhle-
dejte autorizovaný servis Alfa Romeo za účelem výmě-
ny těchto komponentů.
Při jízdě nemějte na klíně žádné předměty nebo
nesvírejte ve rtech dýmku, tužku, atd. Při případ-
ném nárazu by zásahem vaku mohlo dojít k úrazu.
Bylo-li vozidlo odcizeno nebo byl-li učiněn pokud
o odcizení, bylo poškozeno vandaly či velkou vo-
dou, nechejte zkontrolovat airbagovou soustavu
u autorizovaného servisu Alfa Romeo.
Jakmile je klíček na poloze MAR, mohou se air-
bagy aktivovat účinkem nárazu jiného jedoucího
vozidla i přesto, že vozidlo stojí s vypnutým mo-
torem. Znamená to, že se ani ve stojícím vozidle nesmě-
jí na předním sedadle nacházet děti. Mějte rovněž
na paměti, že jakmile vozidlo stojí s klíčkem zapalování
na poloze STOP, nebude se při případném nárazu akti-
vovat žádné bezpečnostní zařízení (airbagy či dotaho-
vače bezpečnostních pásů). Případnou neaktivaci vý-
še uvedených zařízení nelze proto považovat za závadu
soustavy.
Otočením klíčku v zapalování do polohy MAR se
kontrolka
“rozsvítí, (pokud je airbag spoluces-
tujícího aktivní), a několikasekundovým blikáním
připomene, že v případě nárazu dojde k aktivaci airba-
gu spolucestujícího. Pak musí kontrolka zhasnout.
Čelní airbagy zasahují při nárazech větší síly, než
na kterou jsou nastaveny dotahovače. V případě
nárazů, jejichž síla se pohybuje mezi těmito dvě-
ma mezními hodnotami aktivace, je běžné, že se aktivu-
jí pouze dotahovače pásů.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 150

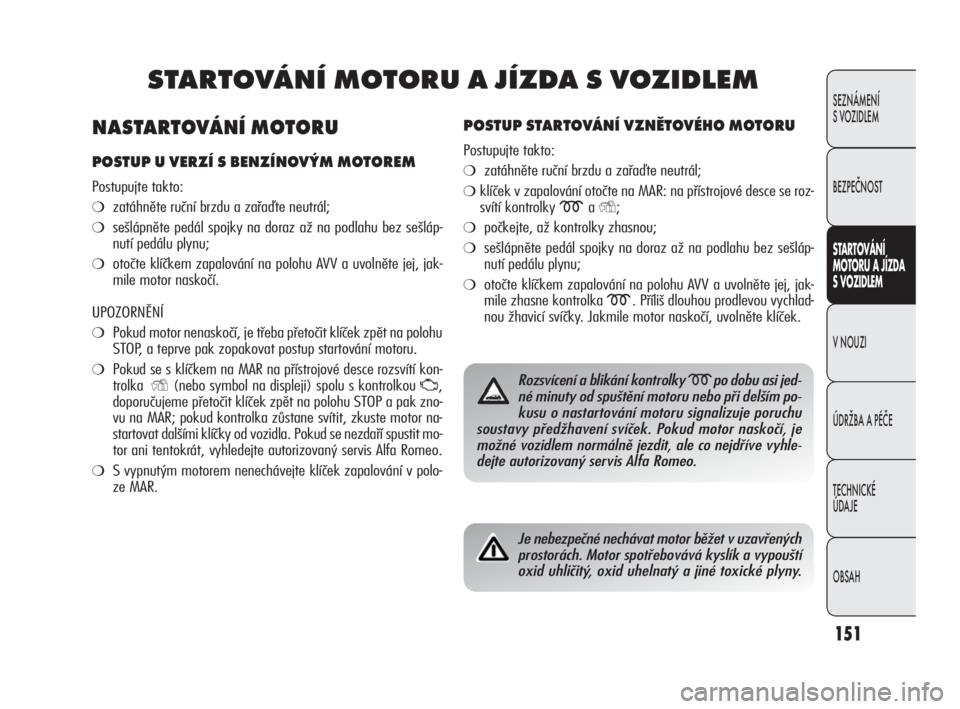

Page 152 of 294
151
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
POSTUP STARTOVÁNÍ VZNĚTOVÉHO MOTORU
Postupujte takto:
❍zatáhněte ruční brzdu a zařaďte neutrál;
❍klíček v zapalování otočte na MAR: na přístrojové desce se roz-
svítí kontrolky
maY;
❍počkejte, až kontrolky zhasnou;
❍sešlápněte pedál spojky na doraz až na podlahu bez sešláp-
nutí pedálu plynu;
❍otočte klíčkem zapalování na polohu AVV a uvolněte jej, jak-
mile zhasne kontrolka
m. Příliš dlouhou prodlevou vychlad-
nou žhavicí svíčky. Jakmile motor naskočí, uvolněte klíček.
Rozsvícení a blikání kontrolky mpo dobu asi jed-
né minuty od spuštění motoru nebo při delším po-
kusu o nastartování motoru signalizuje poruchu
soustavy předžhavení svíček. Pokud motor naskočí, je
možné vozidlem normálně jezdit, ale co nejdříve vyhle-
dejte autorizovaný servis Alfa Romeo.
Je nebezpečné nechávat motor běžet v uzavřených
prostorách. Motor spotřebovává kyslík a vypouští
oxid uhličitý, oxid uhelnatý a jiné toxické plyny.
NASTARTOVÁNÍ MOTORU
POSTUP U VERZÍ S BENZÍNOVÝM MOTOREM
Postupujte takto:
❍zatáhněte ruční brzdu a zařaďte neutrál;
❍sešlápněte pedál spojky na doraz až na podlahu bez sešláp-
nutí pedálu plynu;
❍otočte klíčkem zapalování na polohu AVV a uvolněte jej, jak-
mile motor naskočí.
UPOZORNĚNÍ
❍Pokud motor nenaskočí, je třeba přetočit klíček zpět na polohu
STOP, a teprve pak zopakovat postup startování motoru.
❍Pokud se s klíčkem na MAR na přístrojové desce rozsvítí kon-
trolka
Y(nebo symbol na displeji) spolu s kontrolkou U,
doporučujeme přetočit klíček zpět na polohu STOP a pak zno-
vu na MAR; pokud kontrolka zůstane svítit, zkuste motor na-
startovat dalšími klíčky od vozidla. Pokud se nezdaří spustit mo-
tor ani tentokrát, vyhledejte autorizovaný servis Alfa Romeo.
❍S vypnutým motorem nenechávejte klíček zapalování v polo-
ze MAR.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 151

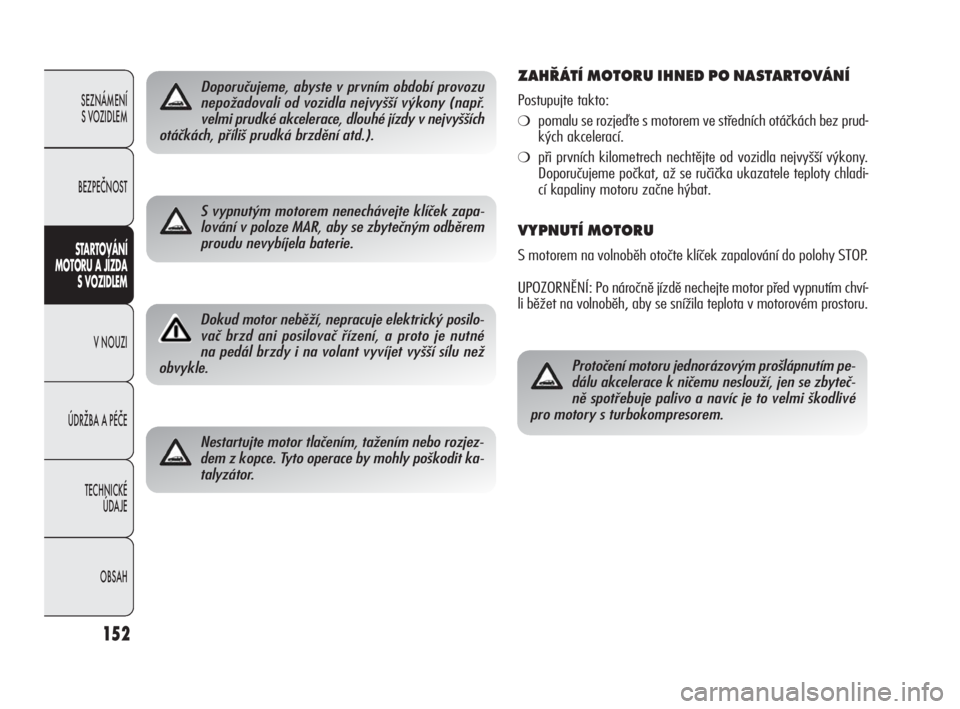

Page 153 of 294
152
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Doporučujeme, abyste v prvním období provozu
nepožadovali od vozidla nejvyšší výkony (např.
velmi prudké akcelerace, dlouhé jízdy v nejvyšších
otáčkách, příliš prudká brzdění atd.).
Dokud motor neběží, nepracuje elektrický posilo-
vač brzd ani posilovač řízení, a proto je nutné
na pedál brzdy i na volant vyvíjet vyšší sílu než
obvykle.
Nestartujte motor tlačením, tažením nebo rozjez-
dem z kopce. Tyto operace by mohly poškodit ka-
talyzátor.
S vypnutým motorem nenechávejte klíček zapa-
lování v poloze MAR, aby se zbytečným odběrem
proudu nevybíjela baterie.
ZAHŘÁTÍ MOTORU IHNED PO NASTARTOVÁNÍ
Postupujte takto:
❍pomalu se rozjeďte s motorem ve středních otáčkách bez prud-
kých akcelerací.
❍při prvních kilometrech nechtějte od vozidla nejvyšší výkony.
Doporučujeme počkat, až se ručička ukazatele teploty chladi-
cí kapaliny motoru začne hýbat.
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček zapalování do polohy STOP.
UPOZORNĚNÍ: Po náročně jízdě nechejte motor před vypnutím chví-
li běžet na volnoběh, aby se snížila teplota v motorovém prostoru.
Protočení motoru jednorázovým prošlápnutím pe-
dálu akcelerace k ničemu neslouží, jen se zbyteč-
ně spotřebuje palivo a navíc je to velmi škodlivé
pro motory s turbokompresorem.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 152

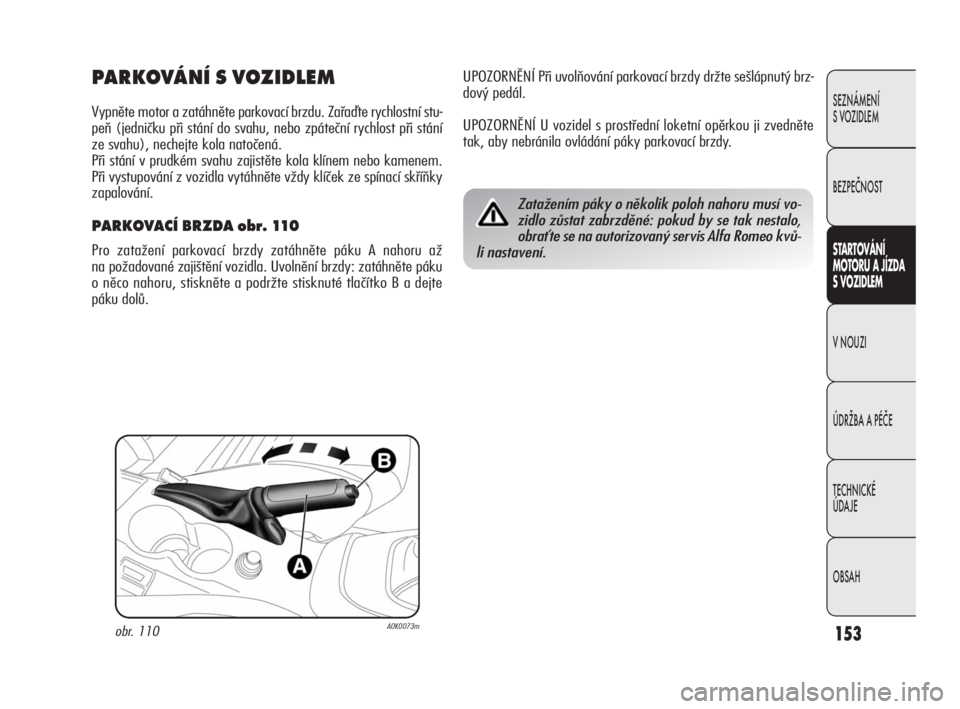

Page 154 of 294
153
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
UPOZORNĚNÍ Při uvolňování parkovací brzdy držte sešlápnutý brz-
dový pedál.
UPOZORNĚNÍ U vozidel s prostřední loketní opěrkou ji zvedněte
tak, aby nebránila ovládání páky parkovací brzdy.
obr. 110A0K0073m
Zatažením páky o několik poloh nahoru musí vo-
zidlo zůstat zabrzděné: pokud by se tak nestalo,
obraťte se na autorizovaný servis Alfa Romeo kvů-
li nastavení.
PARKOVÁNÍ S VOZIDLEM
Vypněte motor a zatáhněte parkovací brzdu. Zařaďte rychlostní stu-
peň (jedničku při stání do svahu, nebo zpáteční rychlost při stání
ze svahu), nechejte kola natočená.
Při stání v prudkém svahu zajistěte kola klínem nebo kamenem.
Při vystupování z vozidla vytáhněte vždy klíček ze spínací skříňky
zapalování.
PARKOVACÍ BRZDA obr. 110
Pro zatažení parkovací brzdy zatáhněte páku A nahoru až
na požadované zajištění vozidla. Uvolnění brzdy: zatáhněte páku
o něco nahoru, stiskněte a podržte stisknuté tlačítko B a dejte
páku dolů.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 153

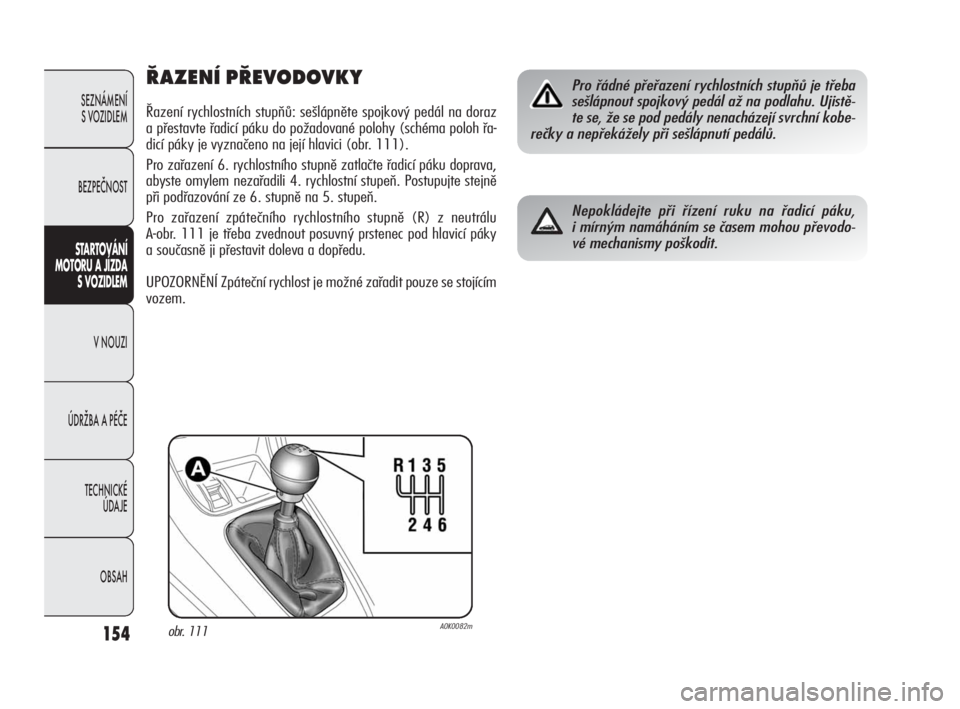

Page 155 of 294
154
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ŘAZENÍ PŘEVODOVKY
Řazení rychlostních stupňů: sešlápněte spojkový pedál na doraz
a přestavte řadicí páku do požadované polohy (schéma poloh řa-
dicí páky je vyznačeno na její hlavici (obr. 111).
Pro zařazení 6. rychlostního stupně zatlačte řadicí páku doprava,
abyste omylem nezařadili 4. rychlostní stupeň. Postupujte stejně
při podřazování ze 6. stupně na 5. stupeň.
Pro zařazení zpátečního rychlostního stupně (R) z neutrálu
A-obr. 111 je třeba zvednout posuvný prstenec pod hlavicí páky
a současně ji přestavit doleva a dopředu.
UPOZORNĚNÍ Zpáteční rychlost je možné zařadit pouze se stojícím
vozem.
obr. 111A0K0082m
Pro řádné přeřazení rychlostních stupňů je třeba
sešlápnout spojkový pedál až na podlahu. Ujistě-
te se, že se pod pedály nenacházejí svrchní kobe-
rečky a nepřekážely při sešlápnutí pedálů.
Nepokládejte při řízení ruku na řadicí páku,
i mírným namáháním se časem mohou převodo-
vé mechanismy poškodit.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 154
Page 156 of 294
155
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ÚSPORA PALIVA
Věnujte pozornost následujícím užitečným radám, jejichž dodrže-
ním je možné uspořit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a nechejte provést všechny kon-
troly a seřízení dle „Plánu údržby“ (viz kapitolu „Údržba a péče“).
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to nejméně jednou
za měsíc. Příliš nízký tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým prostorem. Hmotnost vo-
zidla má vliv na spotřebu pohonných hmot a stabilitu vozidla.
Střešní nosiče/střešní nosiče lyží
Ze střechy sundejte nosiče nákladu či nosiče lyží, pokud je již ne-
budete používat Tato příslušenství zvyšují aerodynamický odpor vo-
zu a tím i spotřebu paliva. Pro přepravu objemných nákladů pou-
žijte raději přípojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po nezbytně nutnou dobu.
Vyhřívání zadního skla, přídavné světlomety, stírače oken či větrák
topení mají vysokou spotřebu energie a při zvýšení požadavku
na odběr proudu se zvyšuje i spotřeba pohonných hmot (až o 25 %
při jízdě ve městě).
Klimatizace
Používáním klimatizace se zvyšuje spotřeba pohonných hmot: jak-
mile to venkovní teplota umožní, ventilujte kabinu raději přívodem
vzduchu zvenku.
Aerodynamické doplňky
Použití neschválených aerodynamických doplňků může vést ke
zhoršení aerodynamického chování vozidla a ke zvýšení spotřeby
pohonných hmot.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 155

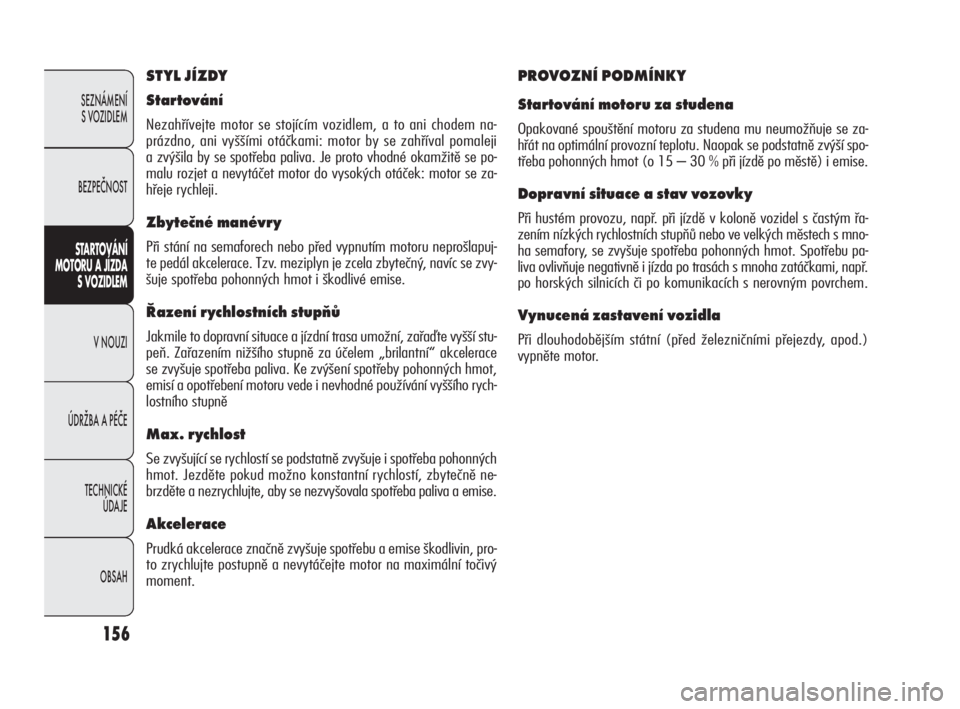

Page 157 of 294
156
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
STYL JÍZDY
Startování
Nezahřívejte motor se stojícím vozidlem, a to ani chodem na-
prázdno, ani vyššími otáčkami: motor by se zahříval pomaleji
a zvýšila by se spotřeba paliva. Je proto vhodné okamžitě se po-
malu rozjet a nevytáčet motor do vysokých otáček: motor se za-
hřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před vypnutím motoru neprošlapuj-
te pedál akcelerace. Tzv. meziplyn je zcela zbytečný, navíc se zvy-
šuje spotřeba pohonných hmot i škodlivé emise.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa umožní, zařaďte vyšší stu-
peň. Zařazením nižšího stupně za účelem „brilantní“ akcelerace
se zvyšuje spotřeba paliva. Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i nevhodné používání vyššího rych-
lostního stupně
Max. rychlost
Se zvyšující se rychlostí se podstatně zvyšuje i spotřeba pohonných
hmot. Jezděte pokud možno konstantní rychlostí, zbytečně ne-
brzděte a nezrychlujte, aby se nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudká akcelerace značně zvyšuje spotřebu a emise škodlivin, pro-
to zrychlujte postupně a nevytáčejte motor na maximální točivý
moment.
PROVOZNÍ PODMÍNKY
Startování motoru za studena
Opakované spouštění motoru za studena mu neumožňuje se za-
hřát na optimální provozní teplotu. Naopak se podstatně zvýší spo-
třeba pohonných hmot (o 15 – 30 % při jízdě po městě) i emise.
Dopravní situace a stav vozovky
Při hustém provozu, např. při jízdě v koloně vozidel s častým řa-
zením nízkých rychlostních stupňů nebo ve velkých městech s mno-
ha semafory, se zvyšuje spotřeba pohonných hmot. Spotřebu pa-
liva ovlivňuje negativně i jízda po trasách s mnoha zatáčkami, např.
po horských silnicích či po komunikacích s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším státní (před železničními přejezdy, apod.)
vypněte motor.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 156
Page 158 of 294
157
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

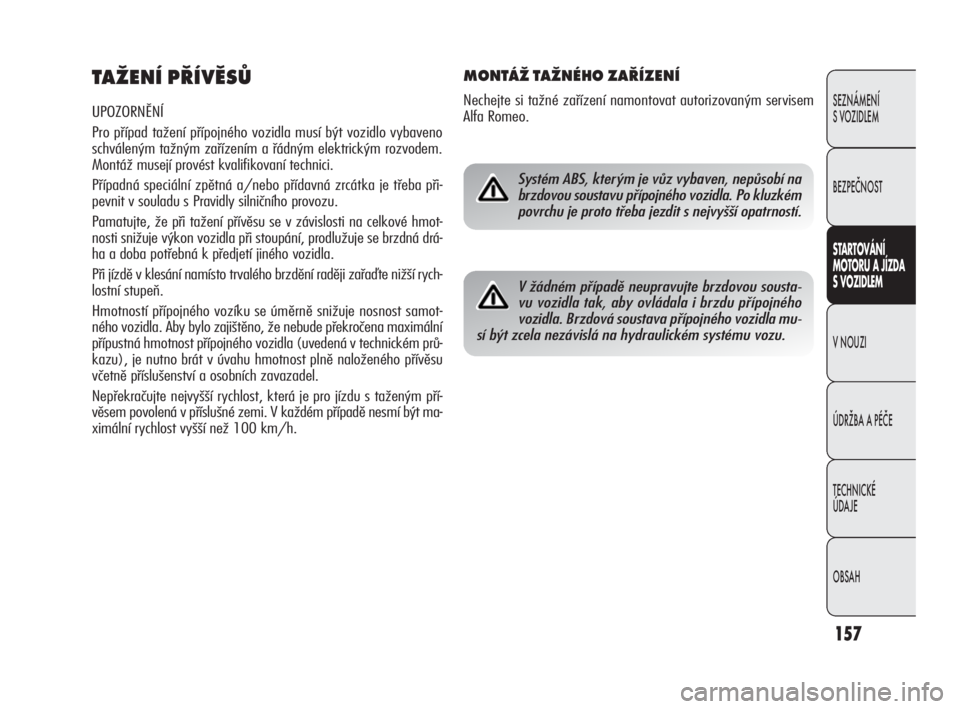

TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení přípojného vozidla musí být vozidlo vybaveno
schváleným tažným zařízením a řádným elektrickým rozvodem.
Montáž musejí provést kvalifikovaní technici.
Případná speciální zpětná a/nebo přídavná zrcátka je třeba při-
pevnit v souladu s Pravidly silničního provozu.
Pamatujte, že při tažení přívěsu se v závislosti na celkové hmot-
nosti snižuje výkon vozidla při stoupání, prodlužuje se brzdná drá-
ha a doba potřebná k předjetí jiného vozidla.
Při jízdě v klesání namísto trvalého brzdění raději zařaďte nižší rych-
lostní stupeň.
Hmotností přípojného vozíku se úměrně snižuje nosnost samot-
ného vozidla. Aby bylo zajištěno, že nebude překročena maximální
přípustná hmotnost přípojného vozidla (uvedená v technickém prů-
kazu), je nutno brát v úvahu hmotnost plně naloženého přívěsu
včetně příslušenství a osobních zavazadel.
Nepřekračujte nejvyšší rychlost, která je pro jízdu s taženým pří-
věsem povolená v příslušné zemi. V každém případě nesmí být ma-
ximální rychlost vyšší než 100 km/h.
MONTÁŽ TAŽNÉHO ZAŘÍZENÍ
Nechejte si tažné zařízení namontovat autorizovaným servisem
Alfa Romeo.
Systém ABS, kterým je vůz vybaven, nepůsobí na
brzdovou soustavu přípojného vozidla. Po kluzkém
povrchu je proto třeba jezdit s nejvyšší opatrností.
V žádném případě neupravujte brzdovou sousta-
vu vozidla tak, aby ovládala i brzdu přípojného
vozidla. Brzdová soustava přípojného vozidla mu-
sí být zcela nezávislá na hydraulickém systému vozu.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 157
Page 159 of 294
158
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných rozměrů jako pneumatiky do-
dané s vozidlem: technici servisní sítě Alfa Romeo rádi poradí s vol-
bou nejvhodnějšího typu zimních pneumatik podle účelu použití.
Zimní pneumatiky používejte pouze na zledovatělé nebo zasně-
žené vozovce.
Ohledně typu, tlaku huštění a charakteristik zimních pneumatik po-
stupujte přesně podle pokynu uvedených v části „Kola“ v „Tech-
nické údaje“.
Sjetím vzorku na hloubku menší než 4 mm se podstatně omezí
výkony zimních pneumatik. V takovém případě je vhodné je vy-
měnit.
Vzhledem ke speciálním vlastnostem zimních pneumatik při jízdě
v normálních podmínkách nebo na delší vzdálenosti po dálnici po-
dávají tyto pneumatiky nižší výkony než standardní pneumatiky.
Proto je třeba používat zimní pneumatiky pouze v podmínkách,
pro něž byly schváleny.Sjetím vzorku na hloubku menší než 4 mm se podstatně omezí
výkony zimních pneumatik. V takovém případě je vhodné je vy-
měnit.
Pro zajištění bezpečnosti jízdy a brzdění je nezbytné, aby byla
všechna kola vozidla osazená stejnými pneumatikami (stejné znač-
ky a profilu). Nezaměňujte směr otáčení pneumatik.
Se zimními pneumatikami s rychlostním indexem
„Q“ nesmíte jet rychleji než 160 km/h; s rych-
lostním indexem „T“ nesmíte jet rychleji než
190 km/h; s rychlostním indexem „H“ nesmíte jet rych-
leji než 210 km/h; vždy však musíte dodržovat doprav-
ní předpisy.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 158
Page 160 of 294
159
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
S nasazenými sněhovými řetězy jezděte pomalu,
nanejvýš rychlostí 50 km/h. Vyhýbejte se výmo-
lům, výstupkům a obrubníkům. Nejezděte s na-
sazenými řetězy dlouhé úseky po nezasněžené vozovce,
abyste nepoškodili vozidlo a povrch vozovky.
SNĚHOVÉ ŘETĚZY
Použití sněhových řetězů je upraveno zákony příslušného státu.
Sněhové řetězy je nutno nasadit pouze na pneumatiky předních
(hnacích) kol.
Po ujetí několika desítek metrů s nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
Používejte sněhové řetězy menšího rozměru:
–Všechny verze pro pneumatiky 195/55 R16” a 205/55 R16”
a 225/45 R17” používejte sněhové řetězy menších rozměrů
s max. přesahem profilu 9 mm.
UPOZORNĚNÍ Sněhové řetězy se nedají nasadit na rezervní kolo.
Pokud tedy píchnete přední pneumatiku (hnací kolo) a je třeba na-
sadit řetězy, je nutno přemontovat dopředu normální kolo ze zad-
ní nápravy a místo zadního kola nasadit rezervní kolo. Vpředu
tak budete mít dvě hnací kola normálního rozměru, na něž bude
možné sněhové řetězy nasadit.
DLOUHODOBÉ ODSTAVENÍ VOZIDLA
Jestliže má být vozidlo odstaveno na delší dobu, doporučujeme uči-
nit následující opatření:
❍odstavte vozidlo v krytém, suchém a pokud možno větraném
prostoru; zařaďte rychlostní stupeň; zkontrolujte, zda není za-
tažená parkovací brzda;
❍odpojte svorku minusového pólu baterie a zkontrolujte stav
jejího nabití. Tuto kontrolu je nutno na odstaveném vozidle pro-
vádět jednou za tři měsíce;
❍nalakované díly očistěte a ošetřete konzervačními přípravky;
❍kovové lesklé díly očistěte a ošetřete speciálním přípravky
k dostání běžně na trhu;
❍gumičky stíračů předního skla a předních světlometů posypte
mastkem a odklopte je od skel;
❍pootevřete okna;
❍vozidlo přikryjte plachtou z tkaniny nebo děrovaného plastu.
Nepoužívejte plachtu z plastu bez otvorů, protože neumožňuje
odpařování vlhkosti z povrchu vozidla;
❍pneumatiky nahustěte na tlak o 0,5 bar vyšší, než je normál-
ně předepsaná hodnota, tlak v pneumatikách pravidelně kon-
trolujte;
❍pokud neodpojíte baterii od elektrického rozvodu, kontrolujte
stav jejího nabití každých třicet dnů;
❍nevypouštějte chladicí soustavu motoru.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 159
