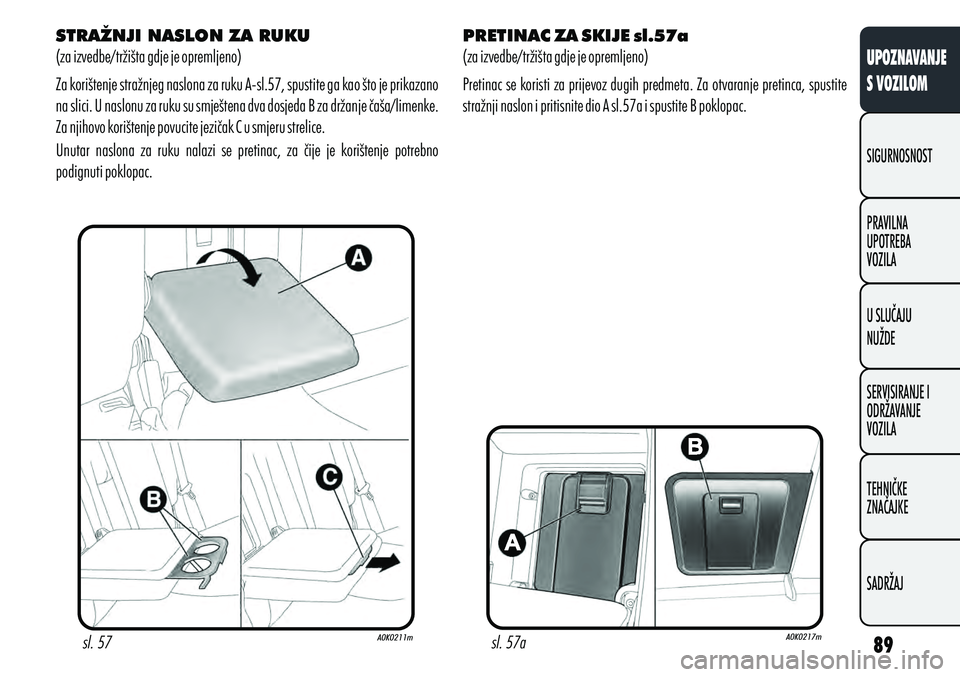

STRAŽNJI NASLON ZA RUKU
(za izvedbe/tržišta gdje je opremljeno)
Za korištenje stražnjeg naslona za ruku A-sl.57, spustite ga kao što je prikazano
na slici. U naslonu za ruku su smještena dva dosjeda B za držanje čaša/limenke.
Za njihovo korištenje povucite jezičak C u smjeru strelice.
Unutar naslona za ruku nalazi se pretinac, za čije je korištenje potrebno
podignuti poklopac. PRETINAC ZA SKIJE sl.57a
(za izvedbe/tržišta gdje je opremljeno)
Pretinac se koristi za prijevoz dugih predmeta. Za otvaranje pretinca, spustite
stražnji naslon i pritisnite dio A sl.57a i spustite B poklopac.sl. 57 sl. 57a
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

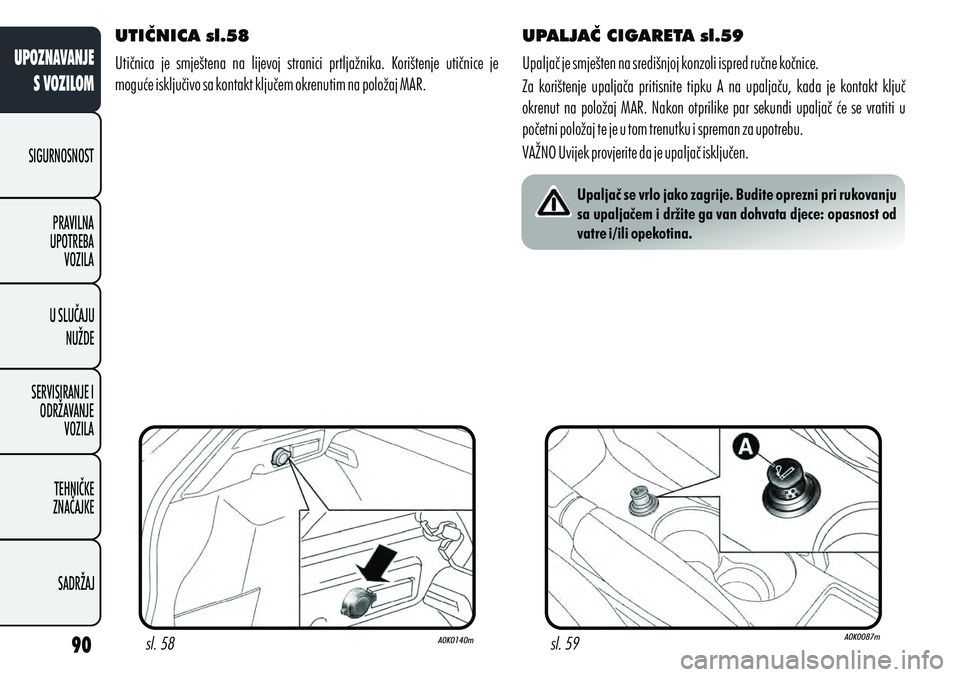

UTIČNICA sl.58
Utičnica je smještena na lijevoj stranici prtljažnika. Korištenje utičnice je
moguće isključivo sa kontakt ključem okrenutim na položaj MAR. UPALJAČ CIGARETA sl.59
Upaljač je smješten na središnjoj konzoli ispred ručne kočnice.
Za korištenje upaljača pritisnite tipku A na upaljaču, kada je kontakt ključ
okrenut na položaj MAR. Nakon otprilike par sekundi upaljač će se vratiti u
početni položaj te je u tom trenutku i spreman za upotrebu.
VAŽNO Uvijek provjerite da je upaljač isključen.
Upaljač se vrlo jako zagrije. Budite oprezni pri rukovanju
sa upaljačem i držite ga van dohvata djece: opasnost od
vatre i/ili opekotina.sl. 58 sl. 59
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

sl. 60sl. 61
sl. 62

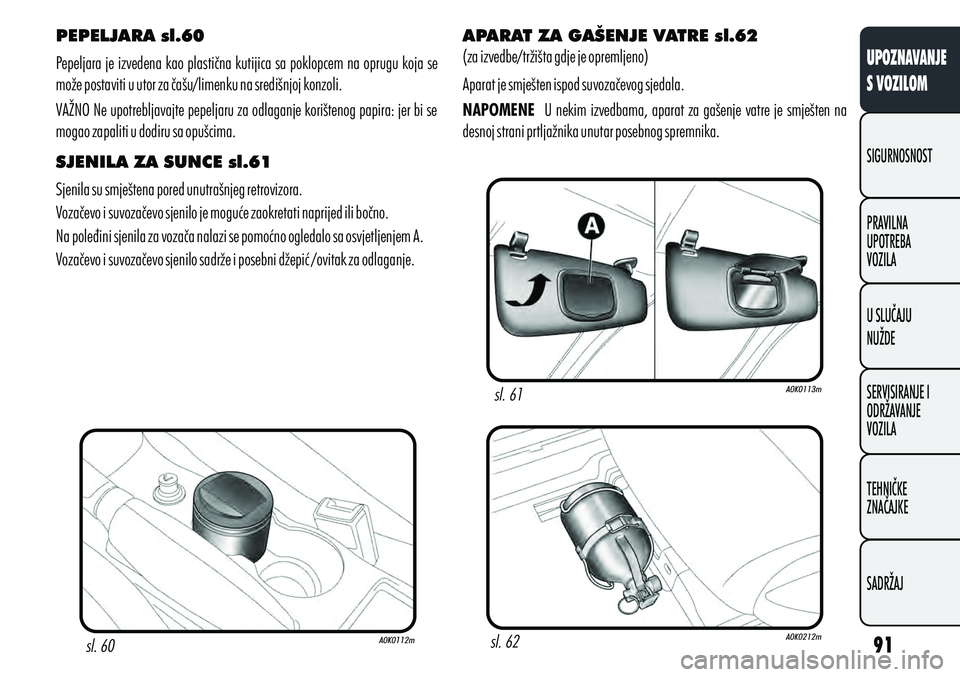

PEPELJARA sl.60
Pepeljara je izvedena kao plastična kutijica sa poklopcem na oprugu koja se
može postaviti u utor za čašu/limenku na središnjoj konzoli.
VAŽNO Ne upotrebljavajte pepeljaru za odlaganje korištenog papira: jer bi se
mogao zapaliti u dodiru sa opušcima.
SJENILA ZA SUNCE sl.61
Sjenila su smještena pored unutrašnjeg retrovizora.
Vozačevo i suvozačevo sjenilo je moguće zaokretati naprijed ili bočno.
Na poleđini sjenila za vozača nalazi se pomoćno ogledalo sa osvjetljenjem A.
Vozačevo i suvozačevo sjenilo sadrže i posebni džepić /ovitak za odlaganje. APARAT ZA GAŠENJE VATRE sl.62
(za izvedbe/tržišta gdje je opremljeno)
Aparat je smješten ispod suvozačevog sjedala.
NAPOMENE U nekim izvedbama, aparat za gašenje vatre je smješten na
desnoj strani prtljažnika unutar posebnog spremnika.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

sl. 63
ELEKTRIČNO POKRETAN KROVNI OTVOR
(za izvedbe/tržišta gdje je opremljeno)
Veliki krovni otvor se sastoji od dviju staklenih ploča od čeka je jedna nepomična
dok je druga klizno pomična. Krovni otvor je opremljen sa dva sjenila protiv
sunca (prednjeg i stražnjeg), koji se mogu ručno postaviti.
NAČIN RADA
Krovni otvor se može koristiti isključivo kada je kontakt ključ okrenut na položaj
MAR. Komande B-sl.63 na sklopu prednjeg stropnog svjetla se koriste za
otvaranje/zatvaranje krovnog otvora. OTVARANJE KROVNOG OTVORA
Da bi prednju staklenu ploču postavili u položaj „spoilera“, pritisnite i zadržite
tipku A-sl.63 pritisnutom. Za automatsko otvaranje krovnog otvora ponovno
pritisnite tipku A na duže od pola sekunde. Pritisnite tipku ponovno kako bi se
krovni otvor zaustavio u nekome od srednjih položaja (položaj „Comfort“).
Zatvaranje krovnog otvora
Kada je krovni otvor potpuno otvoren, pritisnite tipku B-sl.62. Da bi prednju
staklenu ploču postavili u položaj „spoilera“, pritisnite i zadržite tipku
pritisnutom. Pritisnite tipku ponovno kako bi se krovni otvor zaustavio u nekome
od srednjih položaja. Za automatsko zatvaranje krovnog otvora ponovno
pritisnite tipku B na duže od pola sekunde.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

sl. 64

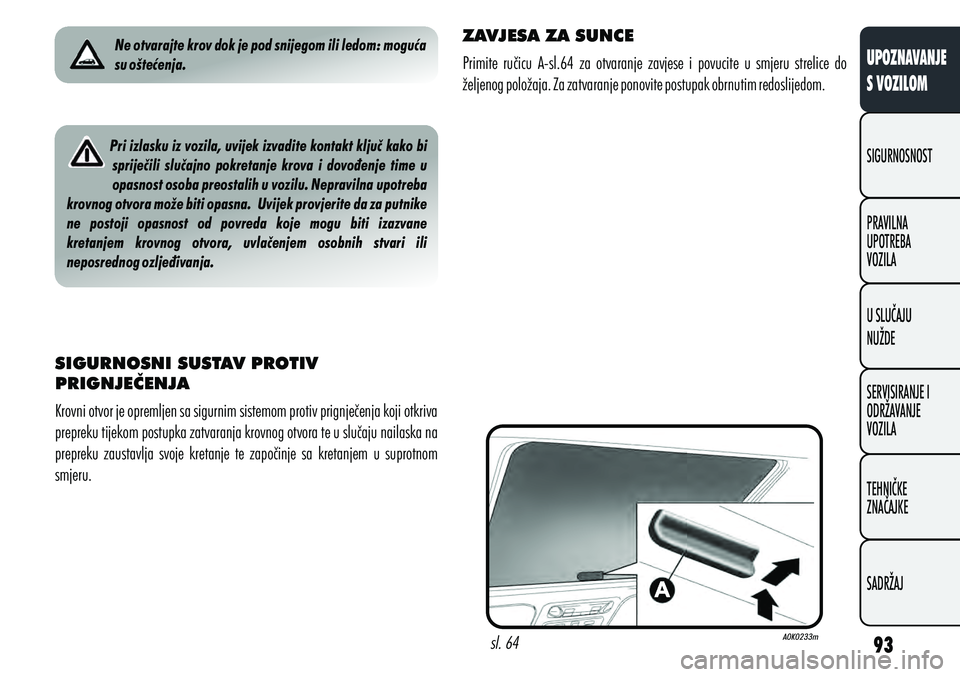

SIGURNOSNI SUSTAV PROTIV
PRIGNJEČENJA
Krovni otvor je opremljen sa sigurnim sistemom protiv prignječenja koji otkriva
prepreku tijekom postupka zatvaranja krovnog otvora te u slučaju nailaska na
prepreku zaustavlja svoje kretanje te započinje sa kretanjem u suprotnom
smjeru. Ne otvarajte krov dok je pod snijegom ili ledom: moguća
su oštećenja.
Pri izlasku iz vozila, uvijek izvadite kontakt ključ kako bi spriječili slučajno pokretanje krova i dovođenje time u
opasnost osoba preostalih u vozilu. Nepravilna upotreba
krovnog otvora može biti opasna. Uvijek provjerite da za putnike
ne postoji opasnost od povreda koje mogu biti izazvane
kretanjem krovnog otvora, uvlačenjem osobnih stvari ili
neposrednog ozljeđivanja. ZAVJESA ZA SUNCE
Primite ručicu A-sl.64 za otvaranje zavjese i povucite u smjeru strelice do
željenog položaja. Za zatvaranje ponovite postupak obrnutim redoslijedom.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

sl. 65

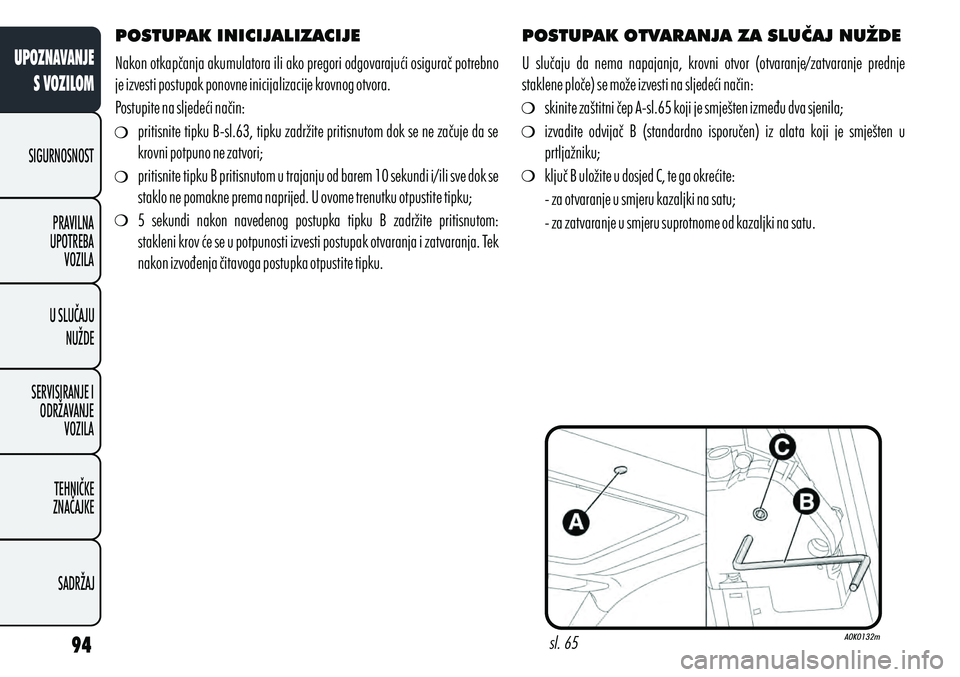

POSTUPAK INICIJALIZACIJE
Nakon otkapčanja akumulatora ili ako pregori odgovarajući osigurač potrebno
je izvesti postupak ponovne inicijalizacije krovnog otvora.
Postupite na sljedeći način: pritisnite tipku B-sl.63, tipku zadržite pritisnutom dok se ne začuje da se
krovni potpuno ne zatvori;
pritisnite tipku B pritisnutom u trajanju od barem 10 sekundi i/ili sve dok se
staklo ne pomakne prema naprijed. U ovome trenutku otpustite tipku;
5 sekundi nakon navedenog postupka tipku B zadržite pritisnutom:
stakleni krov će se u potpunosti izvesti postupak otvaranja i zatvaranja. Tek
nakon izvođenja čitavoga postupka otpustite tipku. POSTUPAK OTVARANJA ZA SLUČAJ NUŽDE
U slučaju da nema napajanja, krovni otvor (otvaranje/zatvaranje prednje
staklene ploče) se može izvesti na sljedeći način:
skinite zaštitni čep A-sl.65 koji je smješten između dva sjenila;
izvadite odvijač B (standardno isporučen) iz alata koji je smješten u
prtljažniku;
ključ B uložite u dosjed C, te ga okrećite:
- za otvaranje u smjeru kazaljki na satu;
- za zatvaranje u smjeru suprotnome od kazaljki na satu.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

sl. 66

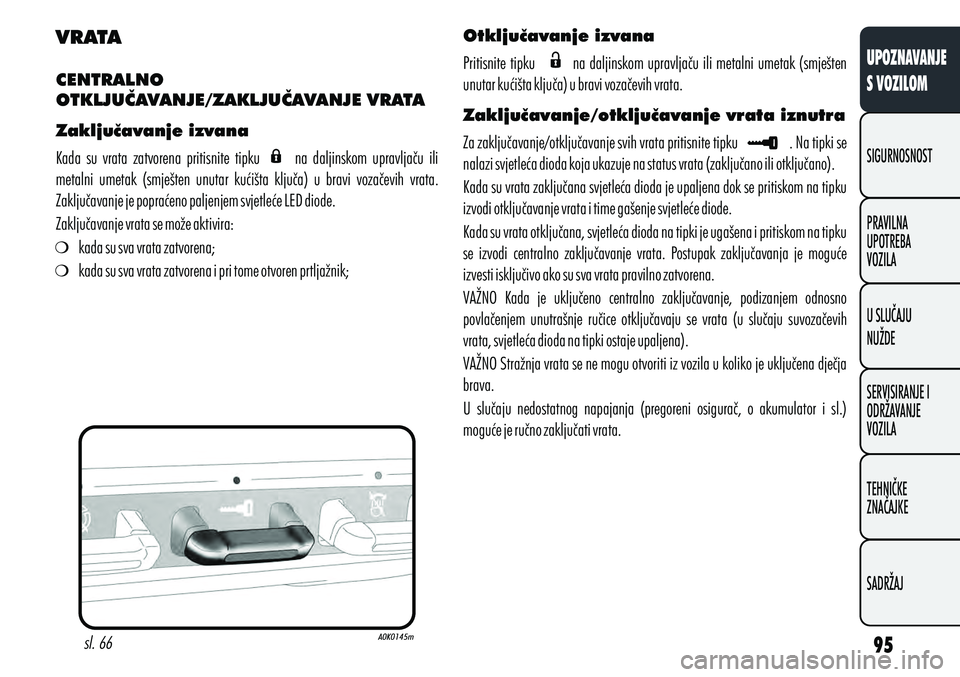

VRATA
CENTRALNO
OTKLJUČAVANJE/ZAKLJUČAVANJE VRATA
Zaključavanje izvana
Kada su vrata zatvorena pritisnite tipku na daljinskom upravljaču ili
metalni umetak (smješten unutar kućišta ključa) u bravi vozačevih vrata.
Zaključavanje je popraćeno paljenjem svjetleće LED diode.
Zaključavanje vrata se može aktivira: kada su sva vrata zatvorena;
kada su sva vrata zatvorena i pri tome otvoren prtljažnik; www Otključavanje izvana
Pritisnite tipku na daljinskom upravljaču ili metalni umetak (smješten
unutar kućišta ključa) u bravi vozačevih vrata.
Zaključavanje/otključavanje vrata iznutra
Za zaključavanje/otključavanje svih vrata pritisnite tipku . Na tipki se
nalazi svjetleća dioda koja ukazuje na status vrata (zaključano ili otključano).
Kada su vrata zaključana svjetleća dioda je upaljena dok se pritiskom na tipku
izvodi otključavanje vrata i time gašenje svjetleće diode.
Kada su vrata otključana, svjetleća dioda na tipki je ugašena i pritiskom na tipku
se izvodi centralno zaključavanje vrata. Postupak zaključavanja je moguće
izvesti isključivo ako su sva vrata pravilno zatvorena.
VAŽNO Kada je uključeno centralno zaključavanje, podizanjem odnosno
povlačenjem unutrašnje ručice otključavaju se vrata (u slučaju suvozačevih
vrata, svjetleća dioda na tipki ostaje upaljena).
VAŽNO Stražnja vrata se ne mogu otvoriti iz vozila u koliko je uključena dječja
brava.
U slučaju nedostatnog napajanja (pregoreni osigurač, o akumulator i sl.)
moguće je ručno zaključati vrata. www
wwwwww
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

sl. 67

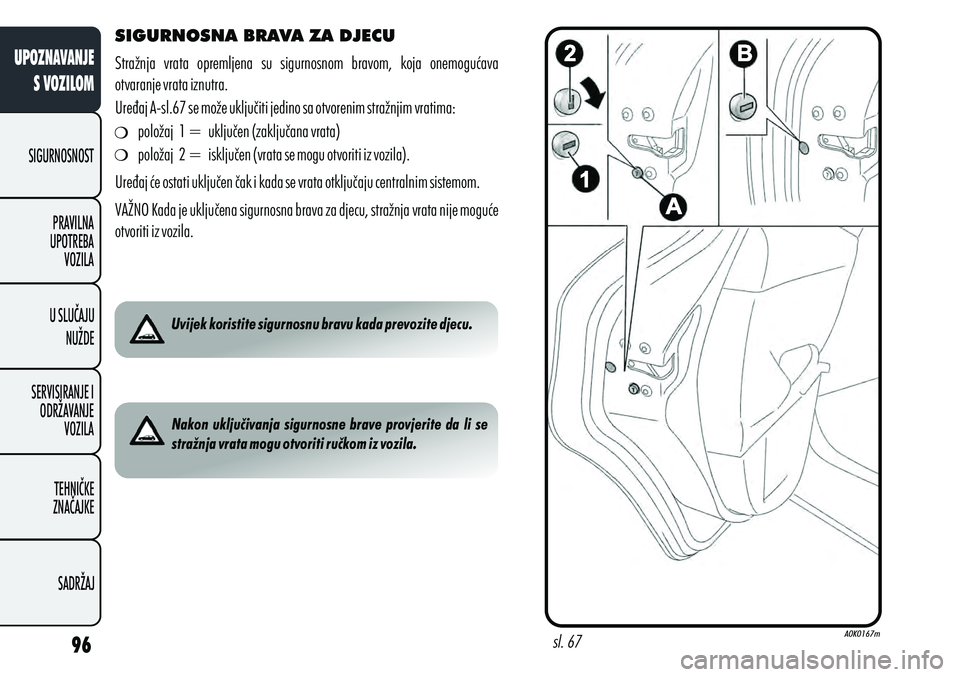

SIGURNOSNA BRAVA ZA DJECU
Stražnja vrata opremljena su sigurnosnom bravom, koja onemogućava
otvaranje vrata iznutra.
Uređaj A-sl.67 se može uključiti jedino sa otvorenim stražnjim vratima: položaj 1 = uključen (zaključana vrata)
položaj 2 = isključen (vrata se mogu otvoriti iz vozila).
Uređaj će ostati uključen čak i kada se vrata otključaju centralnim sistemom.
VAŽNO Kada je uključena sigurnosna brava za djecu, stražnja vrata nije moguće
otvoriti iz vozila.
Uvijek koristite sigurnosnu bravu kada prevozite djecu.
Nakon uključivanja sigurnosne brave provjerite da li se
stražnja vrata mogu otvoriti ručkom iz vozila.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

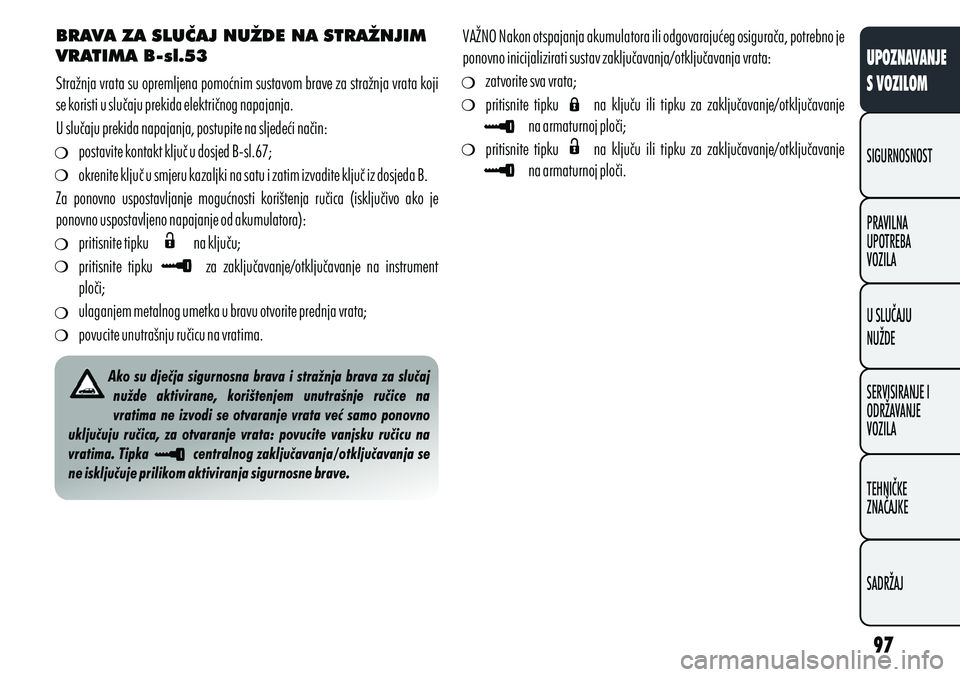

BRAVA ZA SLUČAJ NUŽDE NA STRAŽNJIM
VRATIMA B-sl.53
Stražnja vrata su opremljena pomoćnim sustavom brave za stražnja vrata koji
se koristi u slučaju prekida električnog napajanja.
U slučaju prekida napajanja, postupite na sljedeći način: postavite kontakt ključ u dosjed B-sl.67;
okrenite ključ u smjeru kazaljki na satu i zatim izvadite ključ iz dosjeda B.
Za ponovno uspostavljanje mogućnosti korištenja ručica (isključivo ako je
ponovno uspostavljeno napajanje od akumulatora):
pritisnite tipku na ključu;
pritisnite tipku za zaključavanje/otključavanje na instrument
ploči;
ulaganjem metalnog umetka u bravu otvorite prednja vrata;
povucite unutrašnju ručicu na vratima. wwwww
wwwww VAŽNO Nakon otspajanja akumulatora ili odgovarajućeg osigurača, potrebno je
ponovno inicijalizirati sustav zaključavanja/otključavanja vrata:
zatvorite sva vrata;
pritisnite tipku na ključu ili tipku za zaključavanje/otključavanje na armaturnoj ploči;
pritisnite tipku na ključu ili tipku za zaključavanje/otključavanje na armaturnoj ploči.www
wwwww
www
wwwww
Ako su dječja sigurnosna brava i stražnja brava za slučaj nužde aktivirane, korištenjem unutrašnje ručice na
vratima ne izvodi se otvaranje vrata već samo ponovno
uključuju ručica, za otvaranje vrata: povucite vanjsku ručicu na
vratima. Tipka centralnog zaključavanja/otključavanja se
ne isključuje prilikom aktiviranja sigurnosne brave. wwwwUPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

sl. 68

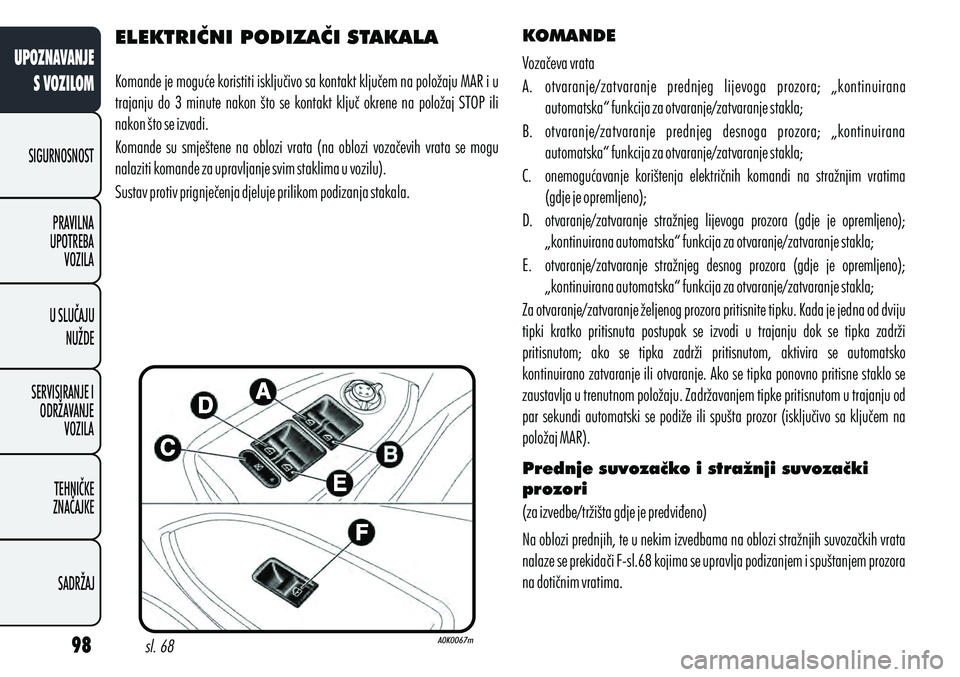

ELEKTRIČNI PODIZAČI STAKALA
Komande je moguće koristiti isključivo sa kontakt ključem na položaju MAR i u
trajanju do 3 minute nakon što se kontakt ključ okrene na položaj STOP ili
nakon što se izvadi.
Komande su smještene na oblozi vrata (na oblozi vozačevih vrata se mogu
nalaziti komande za upravljanje svim staklima u vozilu).
Sustav protiv prignječenja djeluje prilikom podizanja stakala. KOMANDE
Vozačeva vrata
A. otvaranje/zatvaranje prednjeg lijevoga prozora; „kontinuirana automatska“ funkcija za otvaranje/zatvaranje stakla;
B. otvaranje/zatvaranje prednjeg desnoga prozora; „kontinuirana automatska“ funkcija za otvaranje/zatvaranje stakla;
C. onemogućavanje korištenja električnih komandi na stražnjim vratima (gdje je opremljeno);
D. otvaranje/zatvaranje stražnjeg lijevoga prozora (gdje je opremljeno); „kontinuirana automatska“ funkcija za otvaranje/zatvaranje stakla;
E. otvaranje/zatvaranje stražnjeg desnog prozora (gdje je opremljeno); „kontinuirana automatska“ funkcija za otvaranje/zatvaranje stakla;
Za otvaranje/zatvaranje željenog prozora pritisnite tipku. Kada je jedna od dviju
tipki kratko pritisnuta postupak se izvodi u trajanju dok se tipka zadrži
pritisnutom; ako se tipka zadrži pritisnutom, aktivira se automatsko
kontinuirano zatvaranje ili otvaranje. Ako se tipka ponovno pritisne staklo se
zaustavlja u trenutnom položaju. Zadržavanjem tipke pritisnutom u trajanju od
par sekundi automatski se podiže ili spušta prozor (isključivo sa ključem na
položaj MAR).
Prednje suvozačko i stražnji suvozački
prozori
(za izvedbe/tržišta gdje je predviđeno)
Na oblozi prednjih, te u nekim izvedbama na oblozi stražnjih suvozačkih vrata
nalaze se prekidači F-sl.68 kojima se upravlja podizanjem i spuštanjem prozora
na dotičnim vratima.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
