Alfa Romeo Giulietta 2012 Knjižica s uputama za uporabu i održavanje (in Croatian)

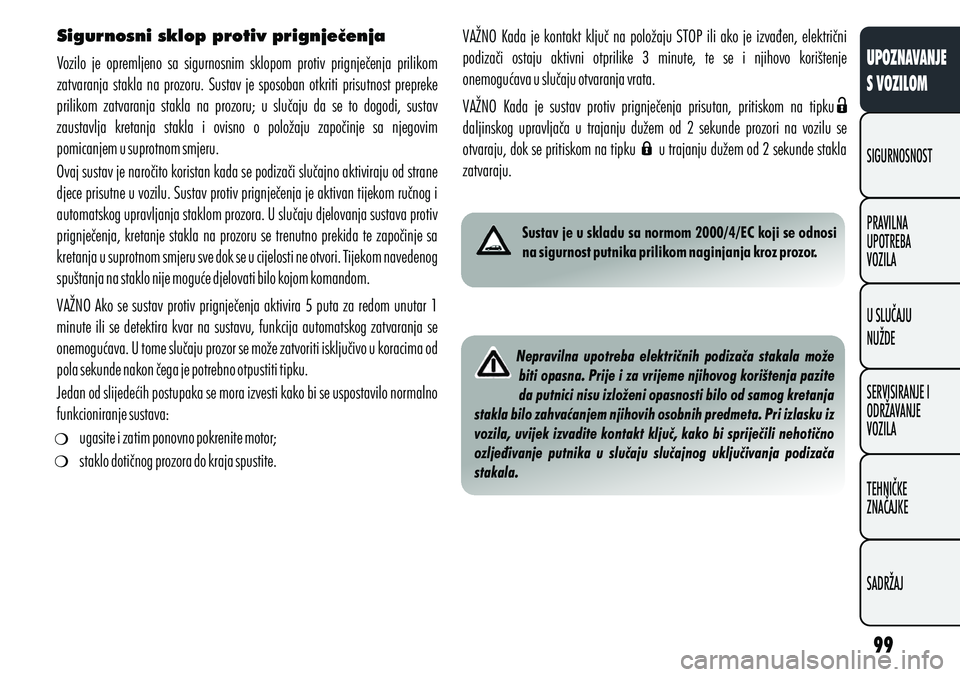

Sigurnosni sklop protiv prignječenja
Vozilo je opremljeno sa sigurnosnim sklopom protiv prignječenja prilikom
zatvaranja stakla na prozoru. Sustav je sposoban otkriti prisutnost prepreke
prilikom zatvaranja stakla na prozoru; u slučaju da se to dogodi, sustav
zaustavlja kretanja stakla i ovisno o položaju započinje sa njegovim
pomicanjem u suprotnom smjeru.
Ovaj sustav je naročito koristan kada se podizači slučajno aktiviraju od strane
djece prisutne u vozilu. Sustav protiv prignječenja je aktivan tijekom ručnog i
automatskog upravljanja staklom prozora. U slučaju djelovanja sustava protiv
prignječenja, kretanje stakla na prozoru se trenutno prekida te započinje sa
kretanja u suprotnom smjeru sve dok se u cijelosti ne otvori. Tijekom navedenog
spuštanja na staklo nije moguće djelovati bilo kojom komandom.
VAŽNO Ako se sustav protiv prignječenja aktivira 5 puta za redom unutar 1
minute ili se detektira kvar na sustavu, funkcija automatskog zatvaranja se
onemogućava. U tome slučaju prozor se može zatvoriti isključivo u koracima od
pola sekunde nakon čega je potrebno otpustiti tipku.
Jedan od slijedećih postupaka se mora izvesti kako bi se uspostavilo normalno
funkcioniranje sustava:
ugasite i zatim ponovno pokrenite motor;
staklo dotičnog prozora do kraja spustite. VAŽNO Kada je kontakt ključ na položaju STOP ili ako je izvađen, električni
podizači ostaju aktivni otprilike 3 minute, te se i njihovo korištenje
onemogućava u slučaju otvaranja vrata.
VAŽNO Kada je sustav protiv prignječenja prisutan, pritiskom na tipku
daljinskog upravljača u trajanju dužem od 2 sekunde prozori na vozilu se
otvaraju, dok se pritiskom na tipku u trajanju dužem od 2 sekunde stakla
zatvaraju. X
ww
Sustav je u skladu sa normom 2000/4/EC koji se odnosi
na sigurnost putnika prilikom naginjanja kroz prozor.
Nepravilna upotreba električnih podizača stakala može biti opasna. Prije i za vrijeme njihovog korištenja pazite
da putnici nisu izloženi opasnosti bilo od samog kretanja
stakla bilo zahvaćanjem njihovih osobnih predmeta. Pri izlasku iz
vozila, uvijek izvadite kontakt ključ, kako bi spriječili nehotično
ozljeđivanje putnika u slučaju slučajnog uključivanja podizača
stakala.UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

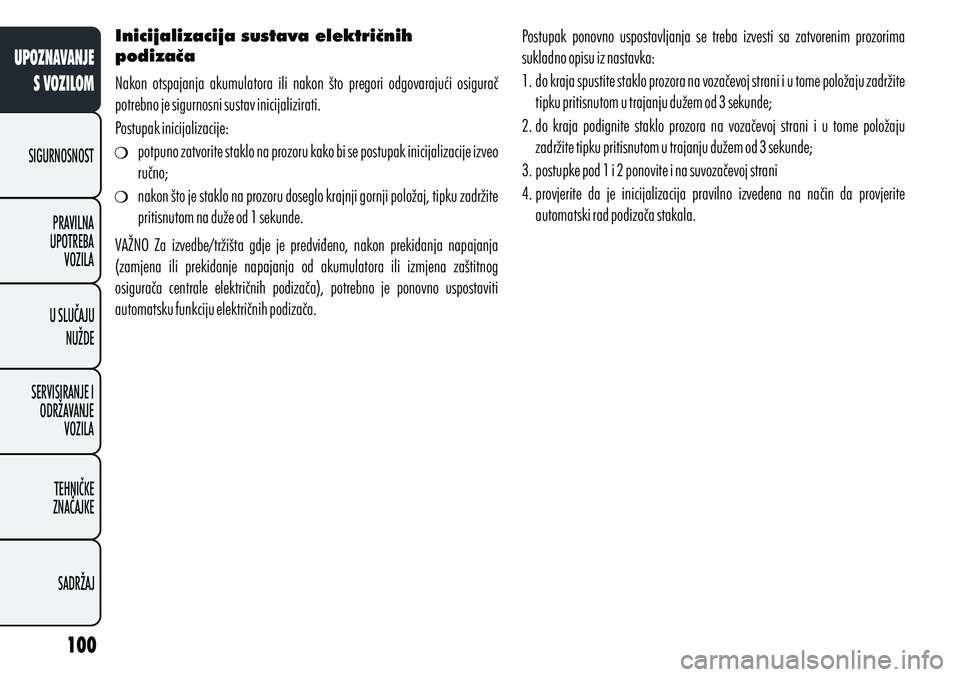

Inicijalizacija sustava električnih
podizača
Nakon otspajanja akumulatora ili nakon što pregori odgovarajući osigurač
potrebno je sigurnosni sustav inicijalizirati.
Postupak inicijalizacije: potpuno zatvorite staklo na prozoru kako bi se postupak inicijalizacije izveo
ručno;
nakon što je staklo na prozoru doseglo krajnji gornji položaj, tipku zadržite
pritisnutom na duže od 1 sekunde.
VAŽNO Za izvedbe/tržišta gdje je predviđeno, nakon prekidanja napajanja
(zamjena ili prekidanje napajanja od akumulatora ili izmjena zaštitnog
osigurača centrale električnih podizača), potrebno je ponovno uspostaviti
automatsku funkciju električnih podizača. Postupak ponovno uspostavljanja se treba izvesti sa zatvorenim prozorima
sukladno opisu iz nastavka:
1. do kraja spustite staklo prozora na vozačevoj strani i u tome položaju zadržite
tipku pritisnutom u trajanju dužem od 3 sekunde;
2. do kraja podignite staklo prozora na vozačevoj strani i u tome položaju
zadržite tipku pritisnutom u trajanju dužem od 3 sekunde;
3. postupke pod 1 i 2 ponovite i na suvozačevoj strani
4. provjerite da je inicijalizacija pravilno izvedena na način da provjerite
automatski rad podizača stakala.UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

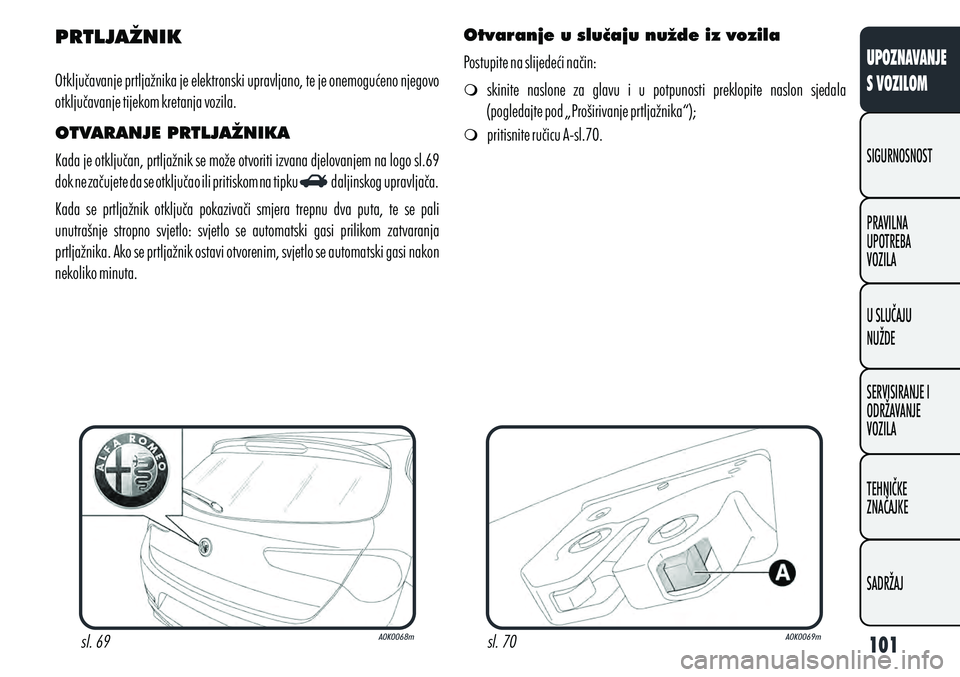

PRTLJAŽNIK
Otključavanje prtljažnika je elektronski upravljano, te je onemogućeno njegovo
otključavanje tijekom kretanja vozila.
OTVARANJE PRTLJAŽNIKA
Kada je otključan, prtljažnik se može otvoriti izvana djelovanjem na logo sl.69
dok ne začujete da se otključao ili pritiskom na tipku daljinskog upravljača.
Kada se prtljažnik otključa pokazivači smjera trepnu dva puta, te se pali
unutrašnje stropno svjetlo: svjetlo se automatski gasi prilikom zatvaranja
prtljažnika. Ako se prtljažnik ostavi otvorenim, svjetlo se automatski gasi nakon
nekoliko minuta. Otvaranje u slučaju nužde iz vozila
Postupite na slijedeći način:
m skinite naslone za glavu i u potpunosti preklopite naslon sjedala
(pogledajte pod „Proširivanje prtljažnika“);
m pritisnite ručicu A-sl.70.sl. 69 sl. 70
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

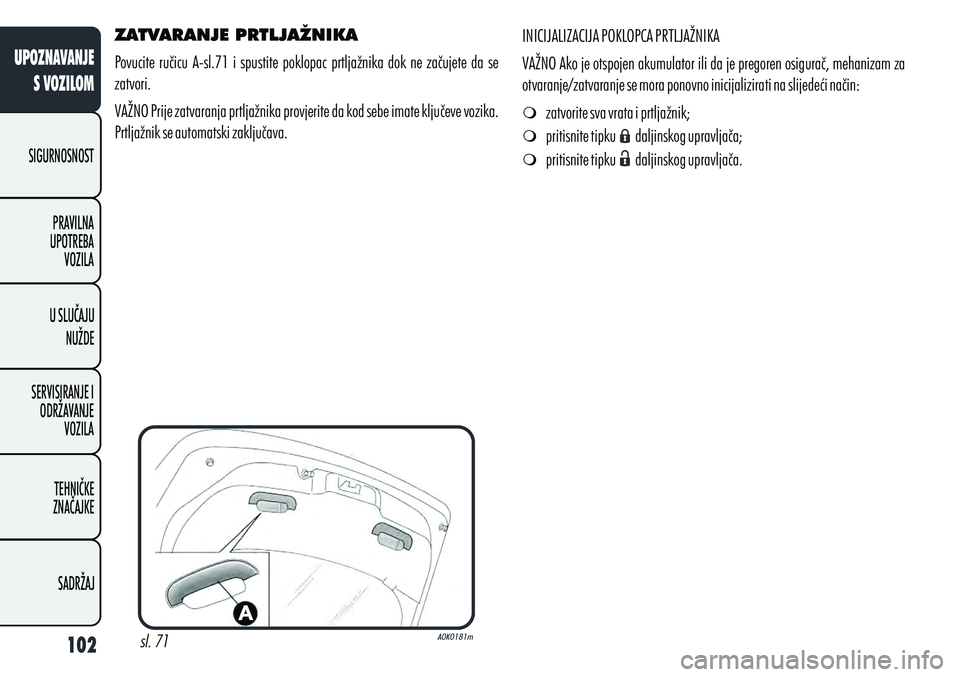

ZATVARANJE PRTLJAŽNIKA
Povucite ručicu A-sl.71 i spustite poklopac prtljažnika dok ne začujete da se
zatvori.
VAŽNO Prije zatvaranja prtljažnika provjerite da kod sebe imate ključeve vozika.
Prtljažnik se automatski zaključava. INICIJALIZACIJA POKLOPCA PRTLJAŽNIKA
VAŽNO Ako je otspojen akumulator ili da je pregoren osigurač, mehanizam za
otvaranje/zatvaranje se mora ponovno inicijalizirati na slijedeći način:
m zatvorite sva vrata i prtljažnik;
m pritisnite tipku daljinskog upravljača;
m pritisnite tipku daljinskog upravljača.sl. 71
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

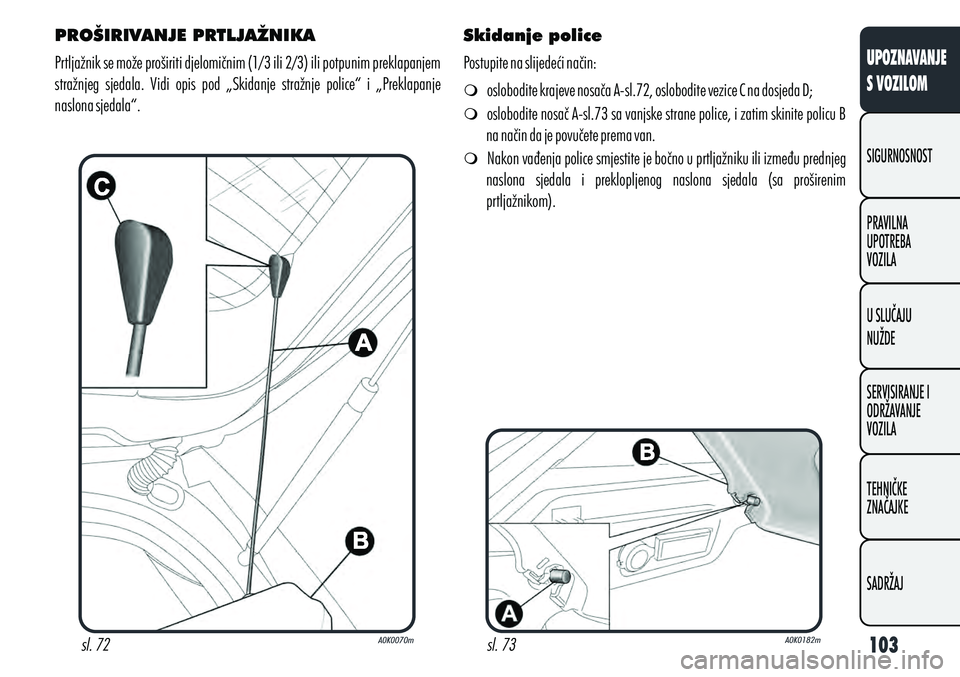

PROŠIRIVANJE PRTLJAŽNIKA
Prtljažnik se može proširiti djelomičnim (1/3 ili 2/3) ili potpunim preklapanjem
stražnjeg sjedala. Vidi opis pod „Skidanje stražnje police“ i „Preklapanje
naslona sjedala“. Skidanje police
Postupite na slijedeći način:
m oslobodite krajeve nosača A-sl.72, oslobodite vezice C na dosjeda D;
m oslobodite nosač A-sl.73 sa vanjske strane police, i zatim skinite policu B
na način da je povučete prema van.
m Nakon vađenja police smjestite je bočno u prtljažniku ili između prednjeg
naslona sjedala i preklopljenog naslona sjedala (sa proširenim
prtljažnikom).sl. 72 sl. 73
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

Preklapanje naslona sjedala
Postupite na slijedeći način:
m Podignite naslone sjedala maksimalno, pritisnite obije tipke A i B –sl.74
na bočnim dijelovima nosača, zatim skinite naslone za glavu na način da ih
izvučete pram gore;
m Pomaknite sigurnosne pojaseve i pazite da se ne okrenu;
m Podignite ručicu A-sl.75 kako bi preklopili desni ili lijevi dio naslona
sjedala i zatim preklopite naslon na sjedalo (crvena traka B se pojavljuje
kada je ručica A podignuta). Vračanje stražnjeg sjedala u normalni
po-ložaj
Pomaknite na stranu sigurnosne pojaseve, pri tome provjerite da nisu okrenuti.
Podignite naslon sjedala i gurnite ga prema nazad sve dok ne začujete da se
zakočio na obije strane sa kopčama. Podignite ručicu A-sl.75 kako bi sjedalo
pomaknete prema nazad sve dok ne začujete da se zakočilo i ako crvena traka
ne bude vidljiva. Vratite naslone za glavu na sjedala.sl. 74 sl. 75
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

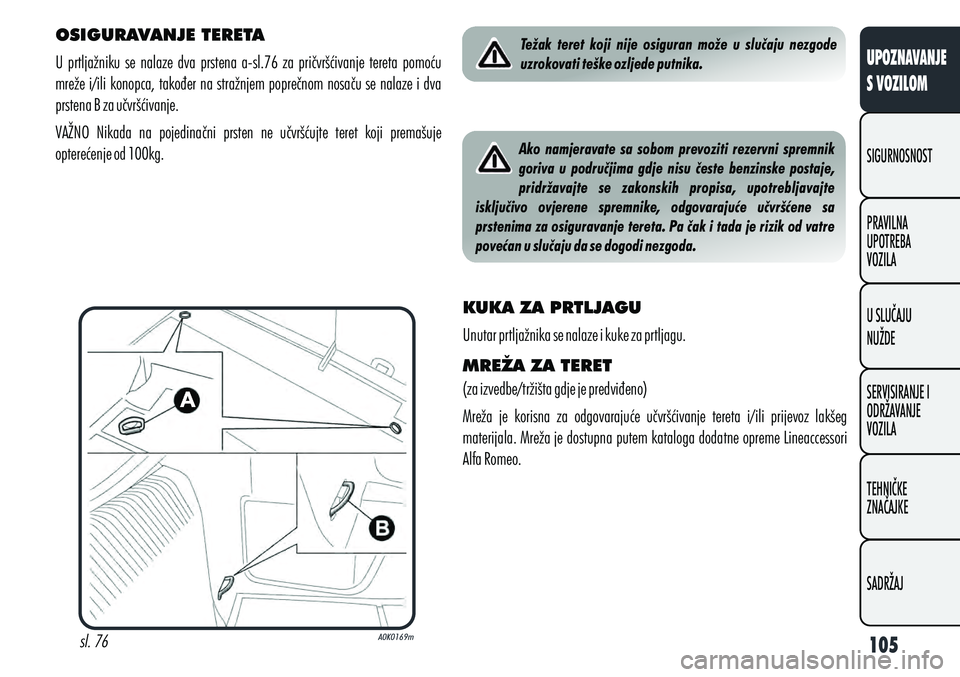

OSIGURAVANJE TERETA
U prtljažniku se nalaze dva prstena a-sl.76 za pričvršćivanje tereta pomoću
mreže i/ili konopca, također na stražnjem poprečnom nosaču se nalaze i dva
prstena B za učvršćivanje.
VAŽNO Nikada na pojedinačni prsten ne učvršćujte teret koji premašuje
opterećenje od 100kg. Težak teret koji nije osiguran može u slučaju nezgode
uzrokovati teške ozljede putnika. Ako namjeravate sa sobom prevoziti rezervni spremnik
goriva u područjima gdje nisu česte benzinske postaje,
pridržavajte se zakonskih propisa, upotrebljavajte
isključivo ovjerene spremnike, odgovarajuće učvršćene sa
prstenima za osiguravanje tereta. Pa čak i tada je rizik od vatre
povećan u slučaju da se dogodi nezgoda.
KUKA ZA PRTLJAGU
Unutar prtljažnika se nalaze i kuke za prtljagu.
MREŽA ZA TERET
(za izvedbe/tržišta gdje je predviđeno)
Mreža je korisna za odgovarajuće učvršćivanje tereta i/ili prijevoz lakšeg
materijala. Mreža je dostupna putem kataloga dodatne opreme Lineaccessori
Alfa Romeo.sl. 76
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

POKLOPAC MOTORA
OTVARANJE POKLOPCA MOTORA
Postupite na sljedeći način:
m povucite ručicu A-sl.77 u smjeru strelice;
m povucite ručicu B kao što je prikazano na slici;
VAŽNO Kako bi se olakšalo podizanje poklopac motora je opremljen sa dva
podizača. Ne dirajte navedene podizače i prilikom podizanja poklopca svakako
rukom pridržavajte poklopac.
VAŽNO Prije otvaranja poklopca motora, provjerite da brisači vjetrobrana nisu
podignuti od vjetrobrana. ZATVARANJE
Postupite na slijedeći način:
Spustite poklopac na približno 20 cm iznad prostora motora, a zatim ga pustite
da padne, provjerite da li je potpuno zatvoren, a ne samo prikvačen
sigurnosnom kopčom. Ako poklopac nije pravilno zatvoren, nemojte ga priti-
skati, već ga ponovo otvorite i zatim ponovite prethodno opisan postupak.
VAŽNO Uvijek provjerite da je poklopac motora pravilno zatvoren kako bi se
izbjeglo njegovo otvaranje tijekom vožnje.
Poklopac motora iz sigurnosnih razloga mora uvijek biti
pravilno zatvoren kao bi se tijekom vožnje ne bi otvorio.
Stoga, uvijek provjerite da se poklopac pravilno zatvorio.
U koliko primijetite da se poklopac nije pravilno zatvorio, odmah
zaustavite vozilo te zatvorite poklopac motora.
Postupak izvodite isključivo kada je vozilo zaustavljeno.sl. 77
UPOZNAVANJES VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

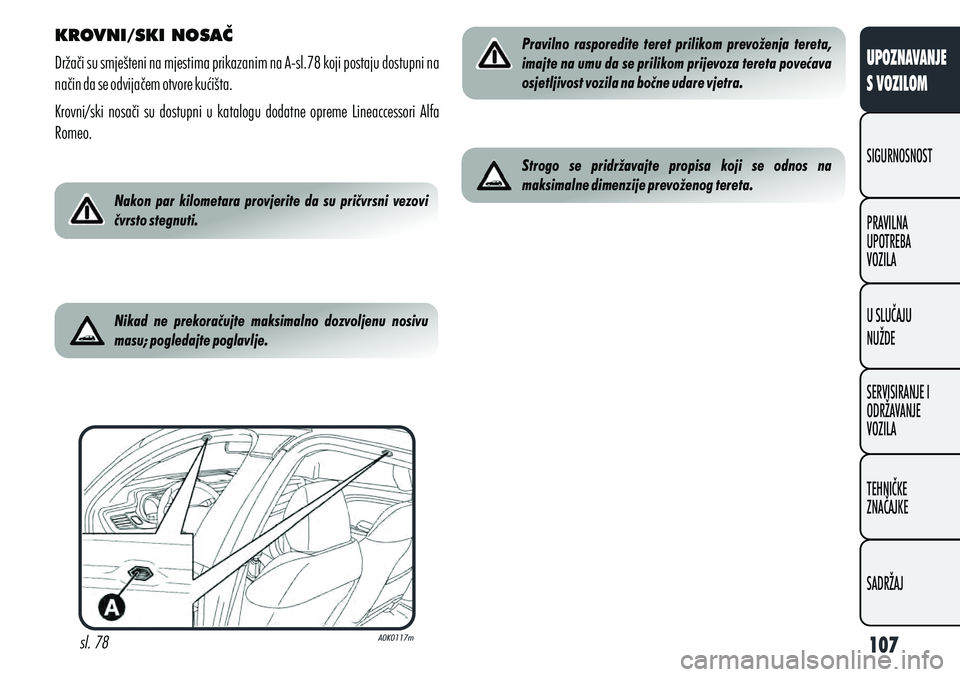

KROVNI/SKI NOSAČ
Držači su smješteni na mjestima prikazanim na A-sl.78 koji postaju dostupni na
način da se odvijačem otvore kućišta.
Krovni/ski nosači su dostupni u katalogu dodatne opreme Lineaccessori Alfa
Romeo.sl. 78
Nakon par kilometara provjerite da su pričvrsni vezovi
čvrsto stegnuti.
Nikad ne prekoračujte maksimalno dozvoljenu nosivu
masu; pogledajte poglavlje. Pravilno rasporedite teret prilikom prevoženja tereta,
imajte na umu da se prilikom prijevoza tereta povećava
osjetljivost vozila na bočne udare vjetra.
Strogo se pridržavajte propisa koji se odnos na
maksimalne dimenzije prevoženog tereta.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

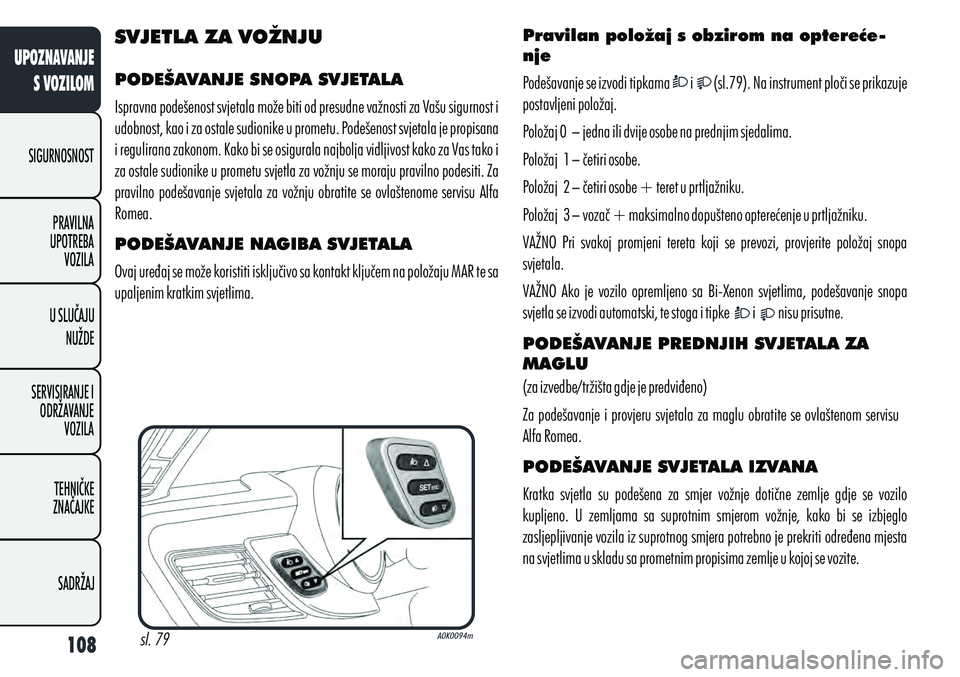

SVJETLA ZA VOŽNJU
PODEŠAVANJE SNOPA SVJETALA
Ispravna podešenost svjetala može biti od presudne važnosti za Vašu sigurnost i
udobnost, kao i za ostale sudionike u prometu. Podešenost svjetala je propisana
i regulirana zakonom. Kako bi se osigurala najbolja vidljivost kako za Vas tako i
za ostale sudionike u prometu svjetla za vožnju se moraju pravilno podesiti. Za
pravilno podešavanje svjetala za vožnju obratite se ovlaštenome servisu Alfa
Romea.
PODEŠAVANJE NAGIBA SVJETALA
Ovaj uređaj se može koristiti isključivo sa kontakt ključem na položaju MAR te sa
upaljenim kratkim svjetlima. sl. 79
Pravilan položaj s obzirom na optereće-
nje
Podešavanje se izvodi tipkama i (sl.79). Na instrument ploči se prikazuje
postavljeni položaj.
Položaj 0 jedna ili dvije osobe na prednjim sjedalima.
Položaj 1 četiri osobe.
Položaj 2 četiri osobe + teret u prtljažniku.
Položaj 3 vozač + maksimalno dopušteno opterećenje u prtljažniku.
VAŽNO Pri svakoj promjeni tereta koji se prevozi, provjerite položaj snopa
svjetala.
VAŽNO Ako je vozilo opremljeno sa Bi-Xenon svjetlima, podešavanje snopa
svjetla se izvodi automatski, te stoga i tipke i nisu prisutne.
PODEŠAVANJE PREDNJIH SVJETALA ZA
MAGLU
(za izvedbe/tržišta gdje je predviđeno)
Za podešavanje i provjeru svjetala za maglu obratite se ovlaštenom servisu
Alfa Romea.
PODEŠAVANJE SVJETALA IZVANA
Kratka svjetla su podešena za smjer vožnje dotične zemlje gdje se vozilo
kupljeno. U zemljama sa suprotnim smjerom vožnje, kako bi se izbjeglo
zasljepljivanje vozila iz suprotnog smjera potrebno je prekriti određena mjesta
na svjetlima u skladu sa prometnim propisima zemlje u kojoj se vozite.
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
