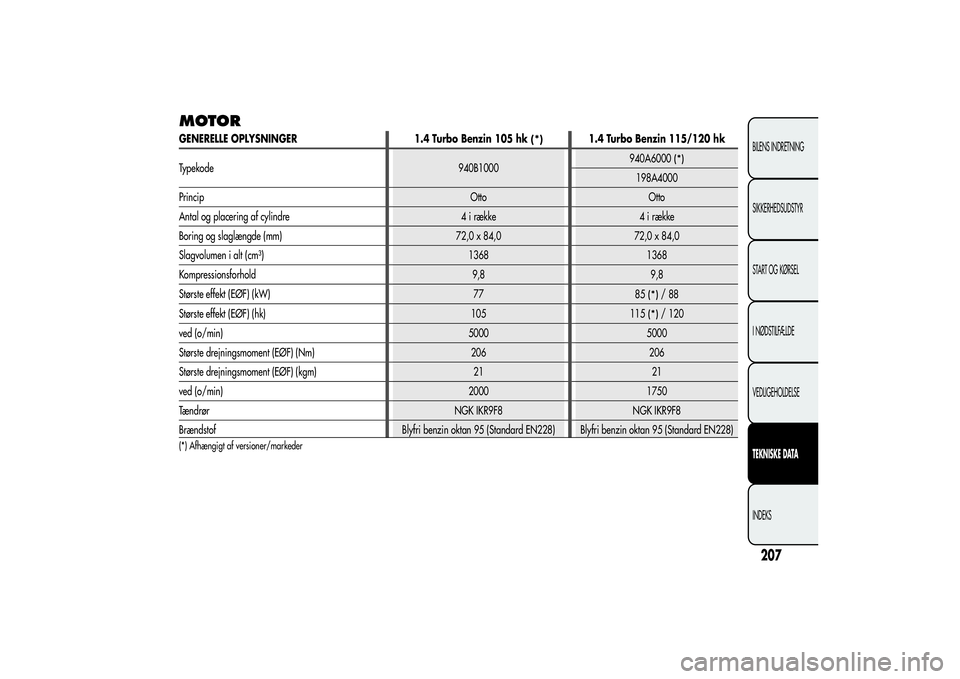

MOTORGENERELLE OPLYSNINGER
1.4 Turbo Benzin 105 hk
(*)
1.4 Turbo Benzin 115/120 hk
Typekode 940B1000940A6000
(*)
198A4000
Princip Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 72,0 x 84,0
Slagvolumen i alt (cm³) 1368 1368
Kompressionsforhold 9,8 9,8
Største effekt (EØF) (kW) 77
85
(*)
/88
Største effekt (EØF) (hk) 105
115
(*)
/ 120
ved (o/min) 5000 5000
Største drejningsmoment (EØF) (Nm) 206 206
Største drejningsmoment (EØF) (kgm) 21 21
ved (o/min) 2000 1750
Tændrør NGK IKR9F8 NGK IKR9F8
Brændstof Blyfri benzin oktan 95 (Standard EN228) Blyfri benzin oktan 95 (Standard EN228)
(*) Afhængigt af versioner/markeder
207BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

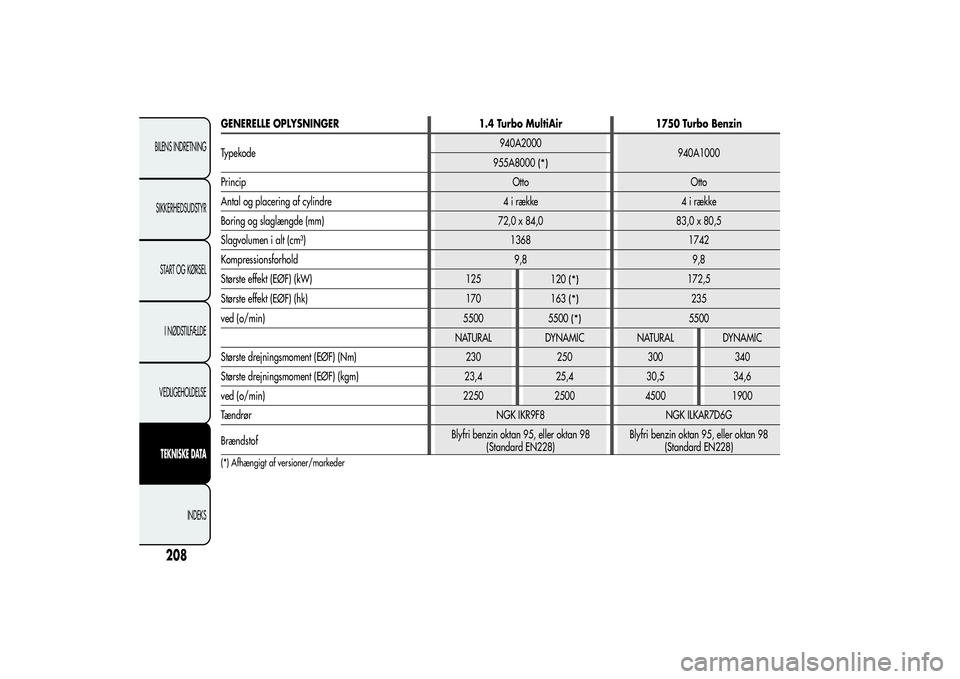

GENERELLE OPLYSNINGER 1.4 Turbo MultiAir 1750 Turbo Benzin
Typekode940A2000
940A1000
955A8000
(*)
Princip Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 83,0 x 80,5
Slagvolumen i alt (cm³) 1368 1742
Kompressionsforhold 9,8 9,8
Største effekt (EØF) (kW) 125
120
(*)
172,5
Største effekt (EØF) (hk) 170
163
(*)
235
ved (o/min) 5500
5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 230 250 300 340
Største drejningsmoment (EØF) (kgm) 23,4 25,4 30,5 34,6
ved (o/min) 2250 2500 4500 1900
Tændrør NGK IKR9F8 NGK ILKAR7D6G
BrændstofBlyfri benzin oktan 95, eller oktan 98
(Standard EN228)Blyfri benzin oktan 95, eller oktan 98
(Standard EN228)
(*) Afhængigt af versioner/markeder
208BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

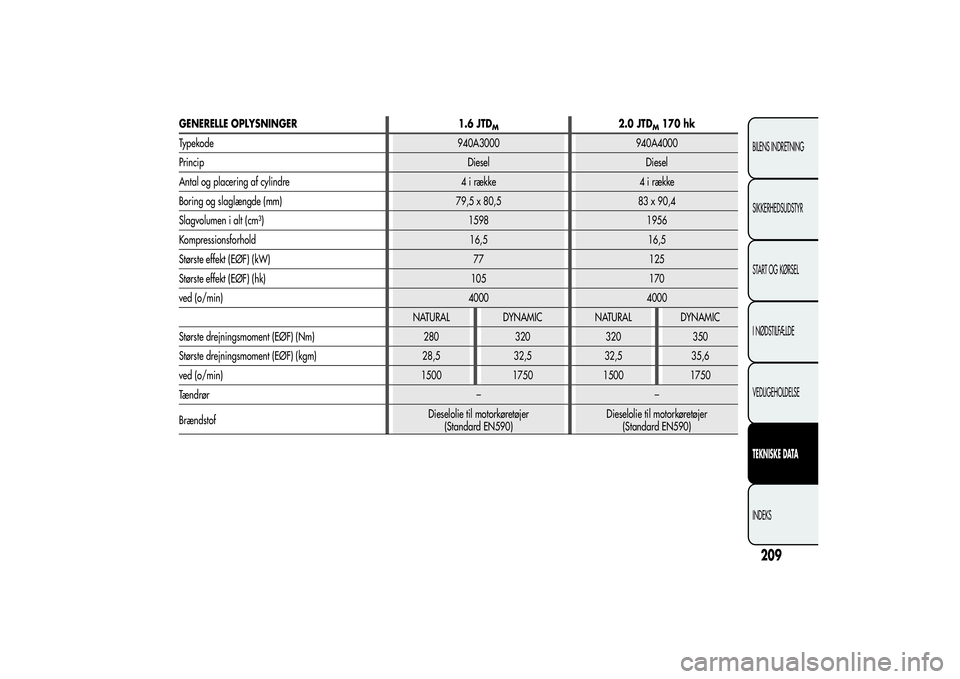

GENERELLE OPLYSNINGER 1.6 JTD
M
2.0 JTD
M170 hk
Typekode 940A3000 940A4000
Princip Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 79,5 x 80,5 83 x 90,4
Slagvolumen i alt (cm³) 1598 1956
Kompressionsforhold 16,5 16,5
Største effekt (EØF) (kW) 77 125
Største effekt (EØF) (hk) 105 170
ved (o/min) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 280 320 320 350
Største drejningsmoment (EØF) (kgm) 28,5 32,5 32,5 35,6
ved (o/min) 1500 1750 1500 1750
Tændrør – –
BrændstofDieselolie til motorkøretøjer
(Standard EN590)Dieselolie til motorkøretøjer
(Standard EN590)
209BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

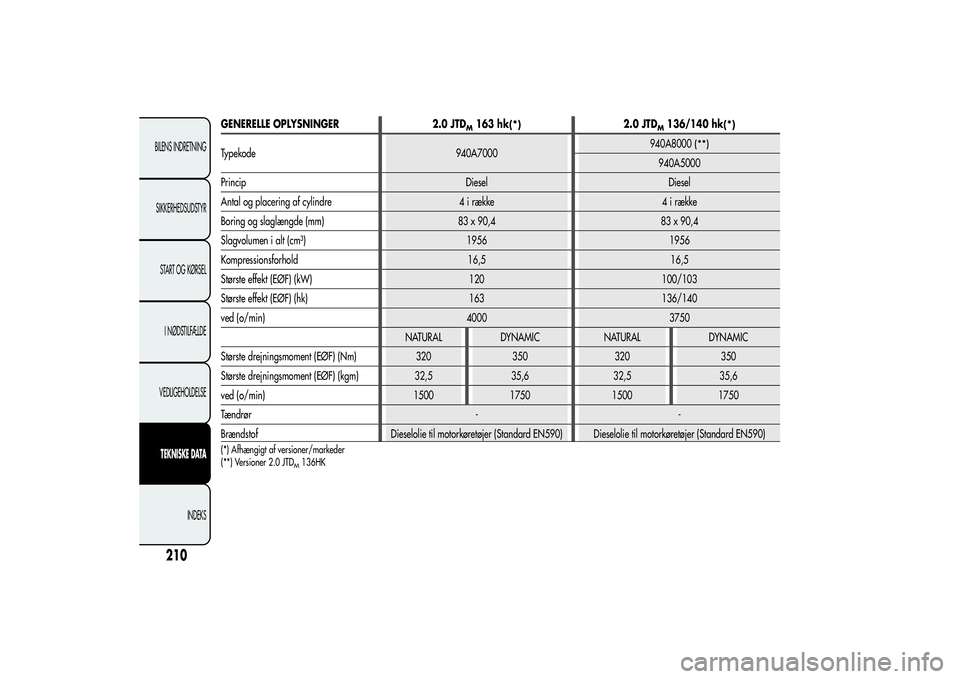

GENERELLE OPLYSNINGER
2.0 JTD
M163 hk
(*)
2.0 JTD
M136/140 hk
(*)
Typekode 940A7000940A8000
(**)
940A5000
Princip Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 83 x 90,4 83 x 90,4
Slagvolumen i alt (cm³) 1956 1956
Kompressionsforhold 16,5 16,5
Største effekt (EØF) (kW) 120 100/103
Største effekt (EØF) (hk) 163 136/140
ved (o/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 320 350 320 350
Største drejningsmoment (EØF) (kgm) 32,5 35,6 32,5 35,6
ved (o/min) 1500 1750 1500 1750
Tændrør - -
Brændstof Dieselolie til motorkøretøjer (Standard EN590) Dieselolie til motorkøretøjer (Standard EN590)
(*) Afhængigt af versioner/markeder
(**) Versioner 2.0 JTD
M136HK
210BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

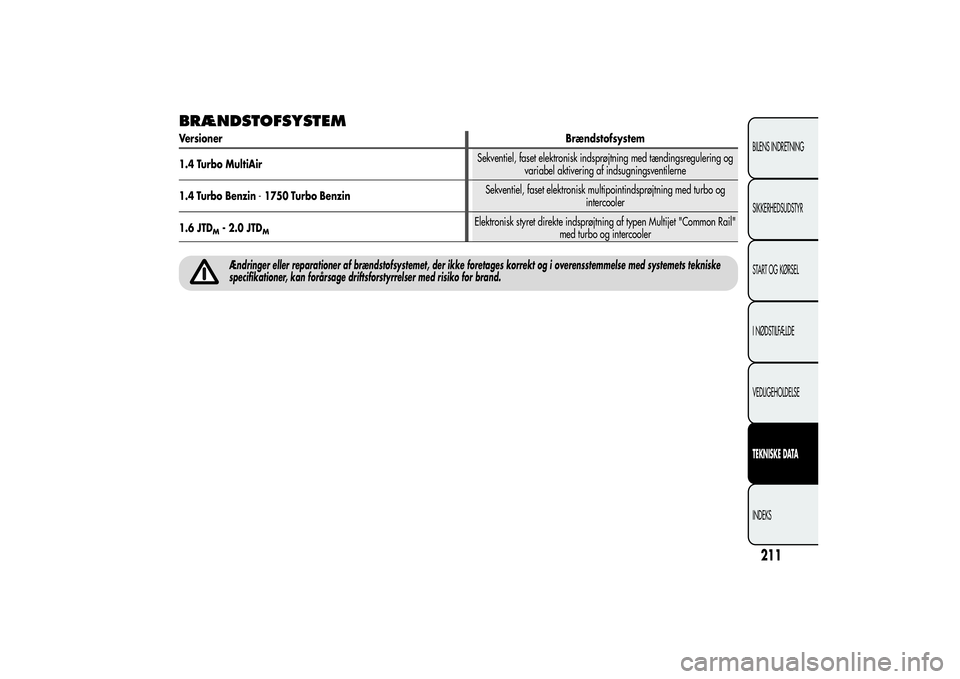

BRÆNDSTOFSYSTEMVersionerBrændstofsystem
1.4 Turbo MultiAirSekventiel, faset elektronisk indsprøjtning med tændingsregulering og
variabel aktivering af indsugningsventilerne
1.4 Turbo Benzin-1750 Turbo BenzinSekventiel, faset elektronisk multipointindsprøjtning med turbo og
intercooler
1.6 JTD
M- 2.0 JTD
M
Elektronisk styret direkte indsprøjtning af typen Multijet "Common Rail"
med turbo og intercooler
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
211BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

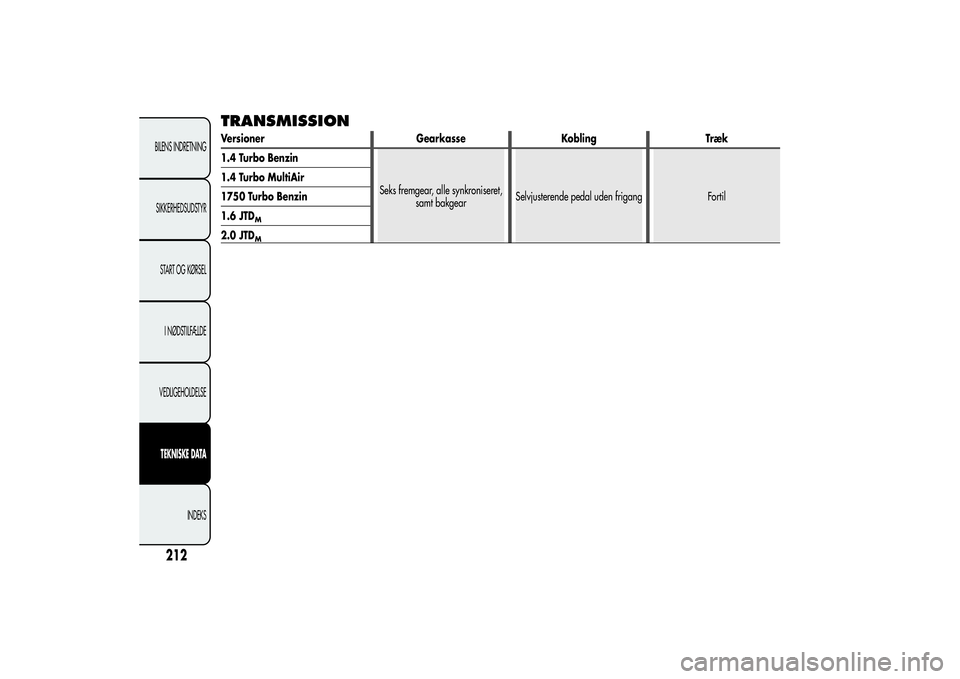

TRANSMISSIONVersioner Gearkasse Kobling Træk
1.4 Turbo Benzin
Seks fremgear, alle synkroniseret,
samt bakgearSelvjusterende pedal uden frigang Fortil 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
212BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

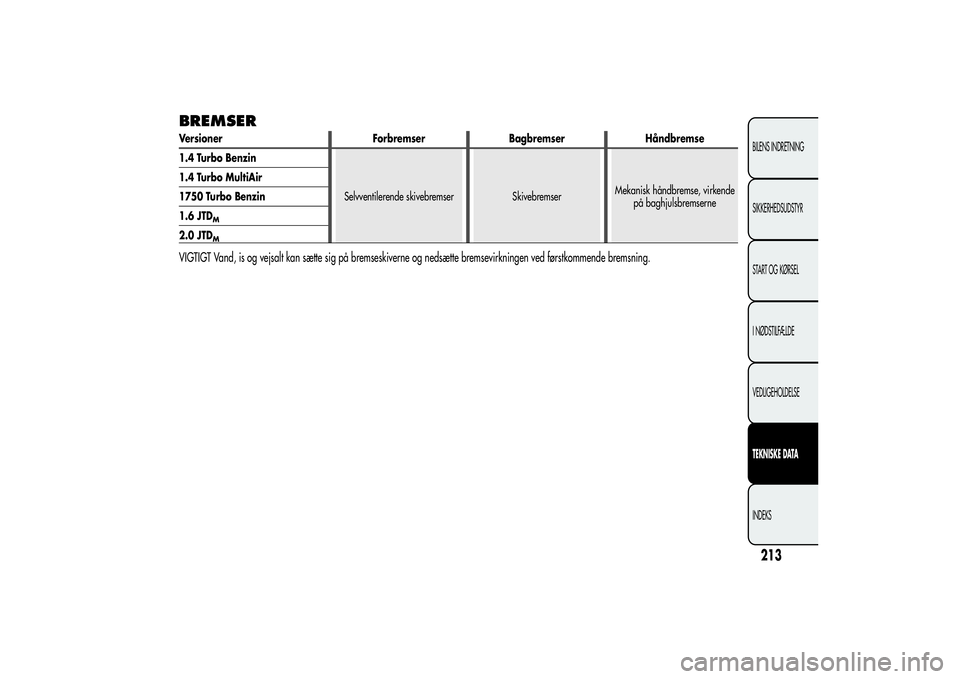

BREMSERVersioner Forbremser Bagbremser Håndbremse
1.4 Turbo Benzin
Selvventilerende skivebremser SkivebremserMekanisk håndbremse, virkende
på baghjulsbremserne 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
213BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

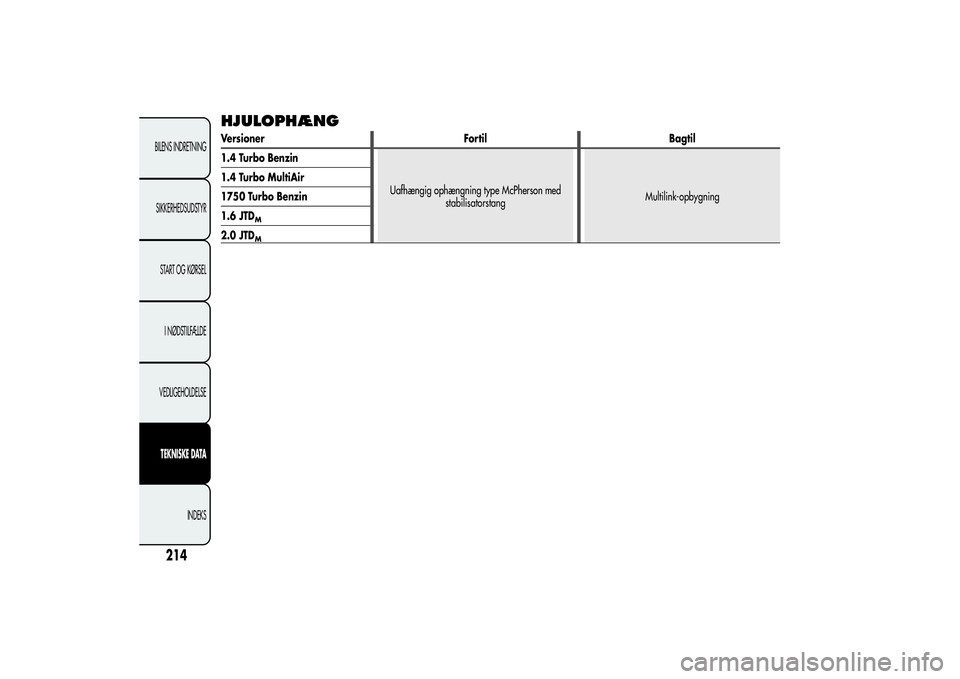

HJULOPHÆNGVersioner Fortil Bagtil
1.4 Turbo Benzin
Uafhængig ophængning type McPherson med
stabilisatorstangMultilink-opbygning 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
214BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

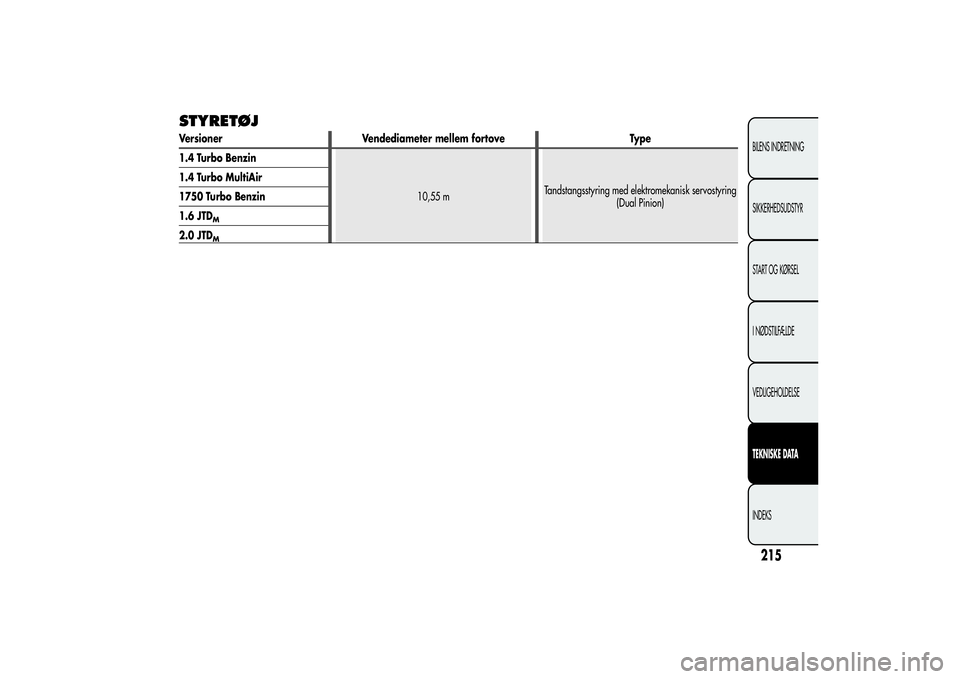

STYRETØJVersioner Vendediameter mellem fortove Type
1.4 Turbo Benzin
10,55 mTandstangsstyring med elektromekanisk servostyring
(Dual Pinion) 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
215BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

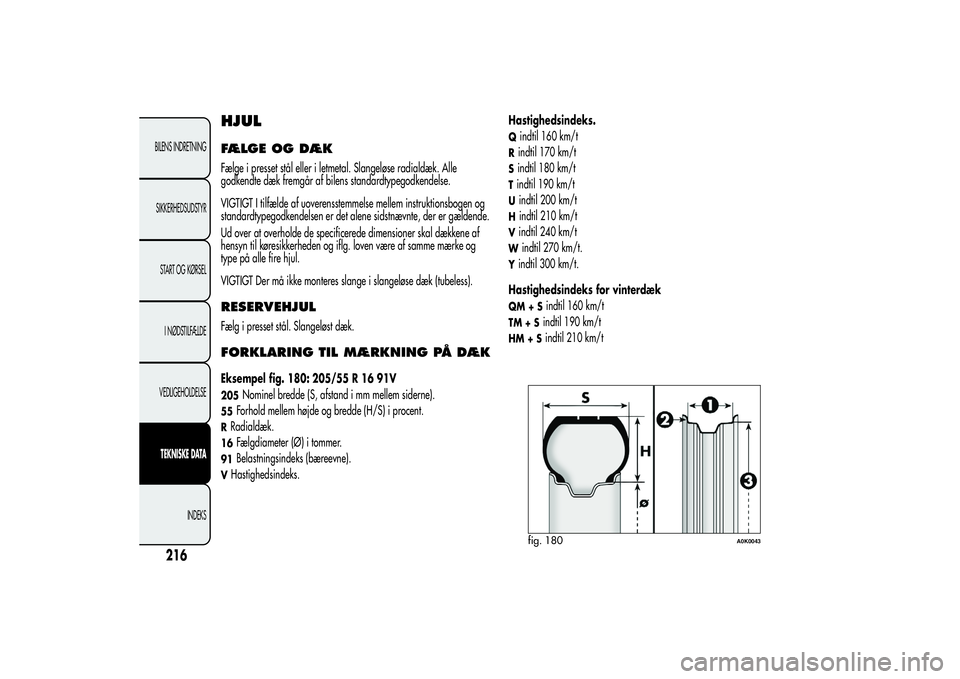

HJULFÆ L G E O G D Æ KFælge i presset stål eller i letmetal. Slangeløse radialdæk. Alle
godkendte dæk fremgår af bilens standardtypegodkendelse.
VIGTIGT I tilfælde af uoverensstemmelse mellem instruktionsbogen og
standardtypegodkendelsen er det alene sidstnævnte, der er gældende.
Ud over at overholde de specificerede dimensioner skal dækkene af
hensyn til køresikkerheden og iflg. loven være af samme mærke og
type på alle fire hjul.
VIGTIGT Der må ikke monteres slange i slangeløse dæk (tubeless).RESERVEHJULFælg i presset stål. Slangeløst dæk.FORKLARING TIL MÆRKNING PÅ DÆKEksempel fig. 180: 205/55 R 16 91V205
Nominel bredde (S, afstand i mm mellem siderne).
55
Forhold mellem højde og bredde (H/S) i procent.
RRadialdæk.16
Fælgdiameter (Ø) i tommer.
91
Belastningsindeks (bæreevne).
VHastighedsindeks.Hastighedsindeks.
Qindtil 160 km/tRindtil 170 km/tSindtil 180 km/tTindtil 190 km/tUindtil 200 km/tHindtil 210 km/tVindtil 240 km/tW
indtil 270 km/t.
Yindtil 300 km/t.
Hastighedsindeks for vinterdækQM+S
indtil 160 km/t
TM + S
indtil 190 km/t
HM+S
indtil 210 km/t
fig. 180
A0K0043
